MODE D'EMPLOI PA 2000 HARMAN KARDON

PA 2000 Amplificateur multicanal paramétrable

MANUEL DE L'UTILISATEUR

harman/kardon

3 Présentation
3 Caracteristiques
4 Consignes de sécurité
4 Déballage à la livraison et installation
5 Commandes et Indicateurs
6 Connexions du panneau arriere
7 Installation et paramétrage
7 Connexion des commandes d'activation
8 Configuration des canaux et connexion des enceintes
9 Connexions des câbles haut-parleur
10 Acheminement du signal audio and Branchement sur le secteur
10 Acheminement du signal audio
10 Branchement sur le secteur
11 Mode opératione
11 Fonctionnement normal
11 Réglage de volume
12 Régarations
12 Mode de Protection
13 Guide de dépannage
14 Specifications

Déclaration de conformité

Je soussigné, représentant

déclare que le produit décrit dans leprésent Manuel de

l'utilisateur, est conforme aux normes suivantes :

EN 55013/6.1990

EN 55020/12.1994

EN 60065:1993

EN 61000-3-2/4.1995

Carsten Olesen

Harman Kardon Europe A/S

06/01

Conventions typographiques

Pour faciliter la lecture de ce Manuel, les références aux commandes de la face avant et aux connexions du panneau arrêté y font l'objet des conventions typographiques suivantes.

EXAMPLE - (en gras) renvoie à une commande de la face avant ou à un connecteur du panneau arrêté

1 - (chiffre dans un carre) renvoie à une commande spécifique en face avant
1 - (chiffre dans un cercle) renvoie à un connecteur spécifique du panneau arrêté

Felicitations! Grace à l'acquisition de

l'Amplificateur de puissance multicanal/multizone PA 2000, vous disposez maintainant d'un équipement unique pour piloter vos enceintes. Le PA 2000 a en effet eté étudié pour vous donner les mêilles performances sonores possibles, que vous vouliez l'intégrer à une installation domestique de type multi-room ou qu'il doive fournir toute la puissance souhaitation à une chaine hifi classique ou aux canaux surround supplémentaires que requiennent les formats audio-numériques des installations les plus avances.

Le PA 2000 est un des seuls amplificateurs de puissance audio à être concu pour accepter les grandes longueurs de cable nécessitées par les applications multi-room, sans compromis sur la largeur de la bande passante ni l'intensite acceptee pour le courant d'appli qui sont la clé de la longue tradition d'excellence Harman Kardon. Les audiophiles apprecieront la taill des bornes de connexion des enceintes, étudiée pour une grande qualite de contact des cables de force section, et les reglages de volume individuels pour un équilibre sonore très précis de leur chaine.

En plus de ses performances, le PA 2000 se distingue par une souplesse d'emploi orientee multi-applications. En mode 2 x 2 canaux, le signal peut etre acheminé vers deux paires d'enceintes placées dans deux endroits différents. Ce peut etre le signal de sortie multi-room d'un amplificateur ou récepteur AudioVideo ou le signal de sortie stéreo d'un préamplificateur ou récepteur AV doté de prises préamp. En mode shunte, une force puissance de pilotage d'une paire d'enceintes stéreo hautes performances est disponible pour piloter par exemple les enceintes surround arrrière d'un système 7.1 ou pour l'insertion d'un préamplificateur stéreo à la chaine. Pour les installations intégrant plusieurs amplificateurs, une paire de sorties paralleles permet d'amener un signal identique à plusieurs PA 2000. A cette richesse d'options, le PA 2000 ajoute un circuit sensible Music Sense qui active automatiquement l'amplificateur des qu'un signal audio est détecté, et un dispositif de déclenchement basse tension pour compatibi-lité avec les contrôleurs de systèmes multizone.

Pour tirer le meilleur parti des performances de votre amplificateur, prenez le temps de dire attentivement le present Manuel. Il contient des informations importantes sur la manière de le configurer correctement afin de l'intégrer harmonieusement au reste de votre installation.

Si vous avez des questions concernant cet appar-
reil, son installation ou les modalités de son fon-
ctionnement, contactez votre revendeur ou votre
installateur. Ils constituent localement leur
meilleure source d'informations sur ce produit.

Bienvenue dans la famille Harman Kardon. Nous vous souhaitons de longues années de plaisir d'écoute!

\section*{Caracteristiques}

■ Amplificateur multicanal paramétrable 1 x ou 2 x paire(s) stéreo
Capacité elevée en courant, bande passante ultra-large
Sorties niveau ligne pour montage en parallèle de plusieurs amplificateurs
Circuit de détention « Music Sense » et signal de déclenchementasse tension pour activation automatique
Borres de sortie haut-parleur dimensionnées pour une connexion sure des cables de forte section
Dissipateurs thermiques efficaces pour refroidissement silencieux par convection
Réglages individuels de volume
Optimisé pour les grandes longueurs de câblage des installations multi-room

ATTENTION

RISQUE DE CHOC ÉLECTRIQUE NE PAS OUVRIR

ATTENTION: POUR RÉDUIRE LES RISQUES D'ÉLECTROCUITION, N'OUVREZ PAS LE PANNEAU ARRIÈRE OU LE CAPOT DE L'APPEARIL. IL NE CONTIENT AUCUN COMPOSANT QUI PUISSE ÉTRE ENTRÉNU PAR L'UTILISATEUR. REPORTEZ-VOUS AUPRÉ D'un SERVICE DE MAINTENANCE QUALIFIÉ.

L'éclaire fléché à centre d'un triangle équilatéral préviant l'utiliser de la presence de courants élégés dans l'appareil, pouvant constituer un risque d'électrocution en cas de mise en contact avec les composants internes.

Le point d'exclamation au centre d'un triangle équilateral préviert l'utilisateur de la présence d'instructions importantes dans le mode d'emploi concernant la mise en œuvre et l'entretien de l'air重要原因.

ATTENTION: POUR RÉDUIRE LES RISQUES D'ÉLECTROCUTION, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L'HUMIDITE.

Consignes regardant la sécurité

Vérifiez le réglage de la tension secteur

Votre nouvel Amplificateur Harman Kardon PA 2000 est regle en usine pour fonctionner sur du 220-/240 V Alternatif. Si la tension secteur disponible dans votre région ne correspond pas a ce réglage, vous risque d'endommager votre apparéil, voire de provoquer un incendie.

Si vous avez des doutes sur les exigences en tension d'alimentation de votre modele spécifique, ou sur la tension secteur disponible, demandez conseil à votre revendeur avant de relier votre apparéil à une prise murale.

Vérifiez la valeur nominale des fusibles de la ligne d'arrivée

Une grande puissance d'amplification peut nécessiter un courant de force intensité. Pour assurer de bonnes performances et prévenir toute altration de la sécurité, nous conseillons de connecter l'appareil à une arrivée capable de laisser passer un courant d'au moins 10A. Si vous branchez plusieurs amplificateurs sur la même ligne ou si vous utilisez une arrivée de courant sur laquelle sont déjà branchés d'autres appareils qui consomment beaucoup de courant, vous risquez de faire sauter les fusibles. De manière générale, il faut éviter de connecter un équipement audio à un circuit d'arrivée sur lequel sont déjà branchés des moteurs de climatisation ou de réfrigerateurs, qui provoquent des variations de puissance et générent des parasites qui affectent votre système audio.

N'utilisez pas de câbles rallonge

N'utilisez que le cable d'alimentation secteur fourni avec l'équipement. L'usage de cables rallonge est fortement déconseilé avec cet équipement. comme pour tous les apparciels électriques, ne faites jamais passer le cable d'alimentation sous des tapis et ne posez pas de meubles dessus. Un cable endommagé doit immeditatement être remplace par un cable représentant au minimum les mêmes specifications définies par le fabricant de l'appareil.

Manipuez le cable d'alimentation avec précaution

Si vous devez débranchez l'appareil du secteur, par exemple avant de vous absenter plusieurs semaines, tirez toujours sur le connecteur, jamais sur le cable.

N'essayez pas de démonter l'appareil

Cet équipement ne renferme pas de consommables à replacer. Ouvrir l'appareil désenterait des dangers pour votre sécurité, et toute modification de ses composants internes annulerait la garantie. Si de l'eau ou de petits objets, metalliques ou autres pénétrent accidentellement à l'intérieur, débranchez immédiatement le cable d'alimentation et contactez votre revendeur.

Conditions d'installation

Pour assurer un fonctionnement correct et prévenir les situations dangereuses, placez l'appareil sur un support plan et solide. Si vous le posez sur une étagère, vérifie que celle-ci pourrait supporter le poids de l'équipement.
- Gardez toujours un espace suffisant au-dessus et au-dessous de l'appareil pour l'évacuation de l'air chaud. Si vous l'installez dans un endroit confiné ou un meuble fermé, veillez à préserver des conditions de bonne ventilation. Demandez l'avis de votre revendeur ou instanteur.
Ne posez pas l'appareil directement sur un tapis ou une carbette.
Evitez de l'installer dans des endroits très froids ou très chauds, exposés directement aux rayons du soleil ou à proximite de sources thermiques.
Evitez les endroits humides.
N'obstruez pas les fentes d'aération praticées sur le dessus de l'appareil. Un amplificateur de puissance dégage de la chaleur que ces ouvertures seront à evacuer. Si vous place d'autres appar兼ils electroniques à proximate de ces ouvertures, vous risquez d'alterer la fiabilité à long terme de votre amplificateur et des équipements qui seraient posés dessus.

Entretien

Si l'appareil a besoin d'être nettoyé, utilisez un chiffon doux et sec. Au besoin, passesz un chiffon doux légèrement imbibé d'eau savonnexe puis d'eau propre. Essuyez immidiatement après avec un chiffon sec. N'utilisez ni détergents ni alcool ni produit arosol. N'utilisez pas de produits abrasifs qui pourrait endommager la finition des parties métalliques. Evitez de diffuser des produits insecticides à proximé de l'appareil.

Déplacer l'appareil

Avant de déplacer l'appareil, veillez à débrancher tous les cables d'interconnexion avec d'autres péripériques et à débrancher le cable d'alimentation secteur.

Déballage à la livraison et Installation

Votre nouvel amplificateur a ete emballe de maniere appropriee pour supporter les chocs, vibrations et autres alaes de manipulation pendant son transport. Nous vous conseillons de garder cet emballage pour le reutiliser à l'occasion d'un deménagement ou d'une réparation eventuelle.

Vou pousse plier le carton pour qu'il soit moins encombrant, en retardir préalablement les agraphes et en coupant précautionneusement la bande adhesive du fond. Procedez pareillement avec les cartons de replissage. Conservez les autres éléments de l'emballage dans un sac en plastique.

Au moment de désirir l'endetroit où installer votre apparéil, assurez-vous qu'il sera bien ventilé, létairelement, dessus et dessous. Ne posez pas de CD, de pochettes de disques, de manuels ou de documents sur/sous l'amplificateur, ni entre plusieurs amplificateurs empilés l'un sur l'autre, sous peine d'alterer les conditions de ventilation, et, par voie de conséquence, les performances de l'équipment ou de causeur un risque d'incendie. Si vous l'installez dans un endroit confiné ou un meuble fermé, veillez à préserver des conditions deonne ventilation, avec arrivée suffisante d'air frais et évacuation de l'air chaud.

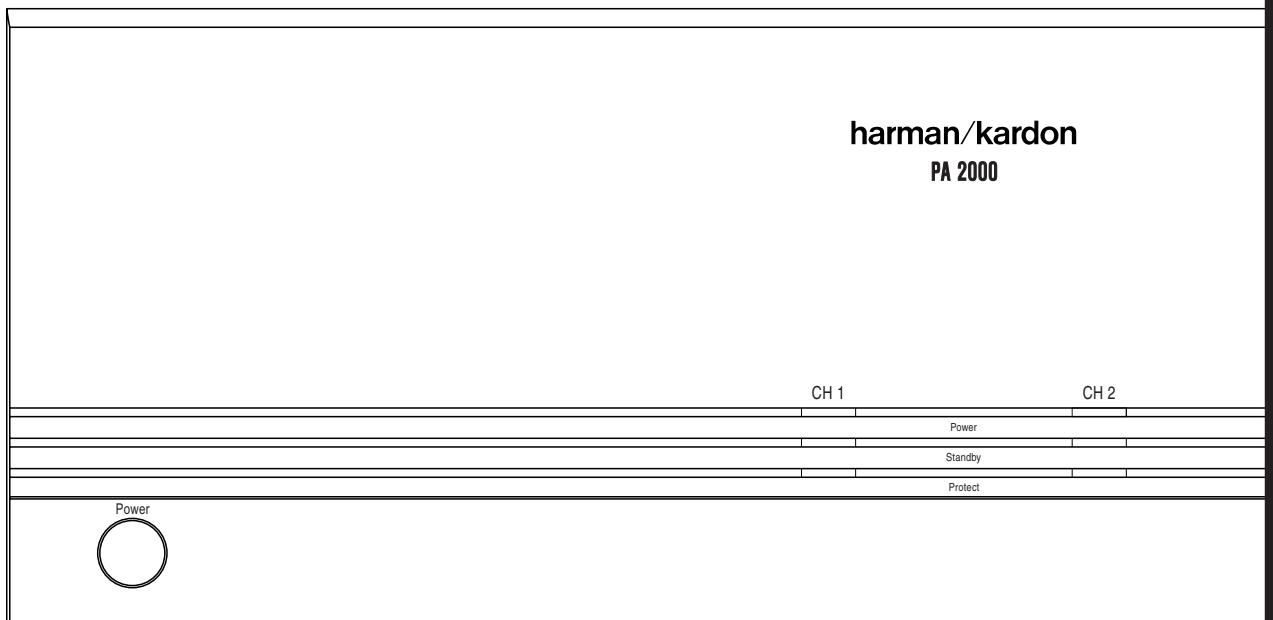

1 Marche/arrêt
2 Indicateurs d'activation
3 Indicateurs de mode de veille

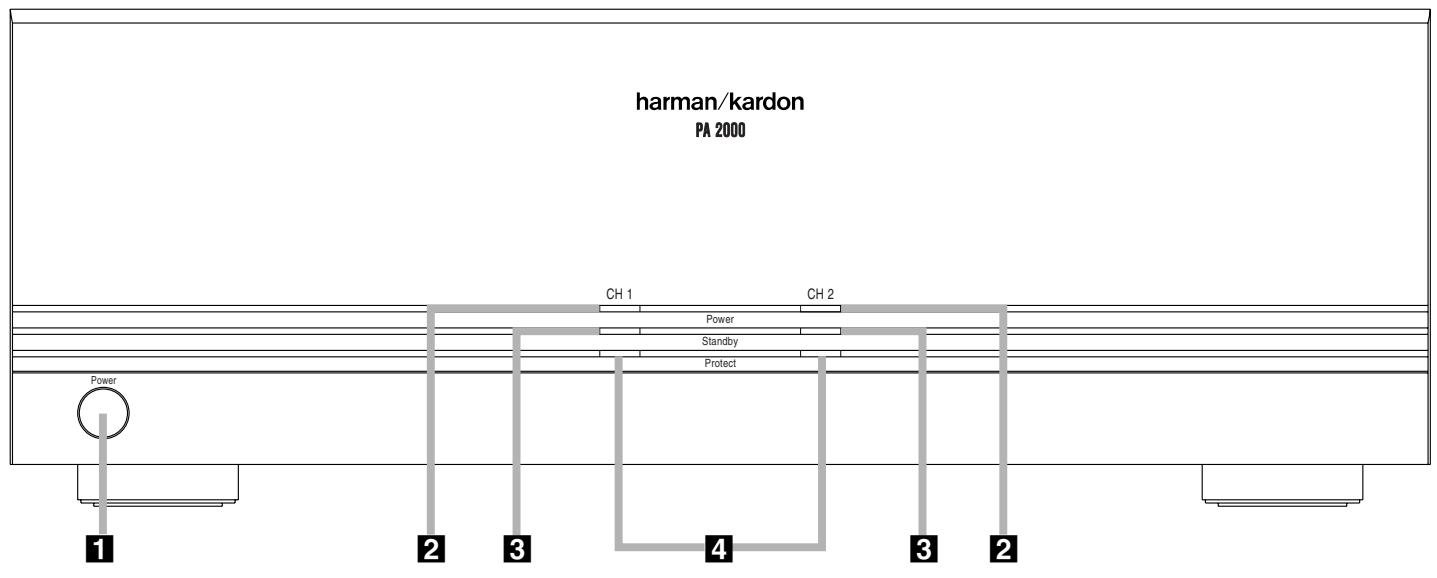

1 Interrupteur: Pressez ce bouton pour placer le PA 2000 en mode de fonctionnement manuel si le sélection de mode d'activation 3 de l'une ou des deux paires stéreo est positionné sur ON, ou pour le faire passer en mode de veille si le sélection de mode d'activation 3 de l'une ou des deux paires stéreo est positionné sur MUSIC SENSE ou AC/DC TRIGGER.
Témoins d'activation : S'allument lorsque l'une ou l'autre des paires de canaux est active.
3 Témoins de mode de veille : S'allument lorsqu'une tension secteur AC est appliquée à l'une ou l'autre des paires de canaux, et que cette paire n'est pas active mais prete à le devenir des qu'un signal sera appliqué à l'entrée déclenchement ⑥ ouès qu'un signal audio sera appliqué à l'entrée ①.
4 Témoins de mode de protection: S'allument lorsqu'l'une ou l'autre des paires de canaux est passée en mode Protection. Il faut alors immédiatement éteindre l'appareil et identifier et corriger la cause du problème, par exemple une erreur de câblage des enceintes.

4 Indicateurs de mode de Protection

1 Entrées du signal source
2 Sorties du signal source
3 Suggesteurs de mode d'activation
4 Réglages individuels de volume
5 Commutateur Mode pont/Normal

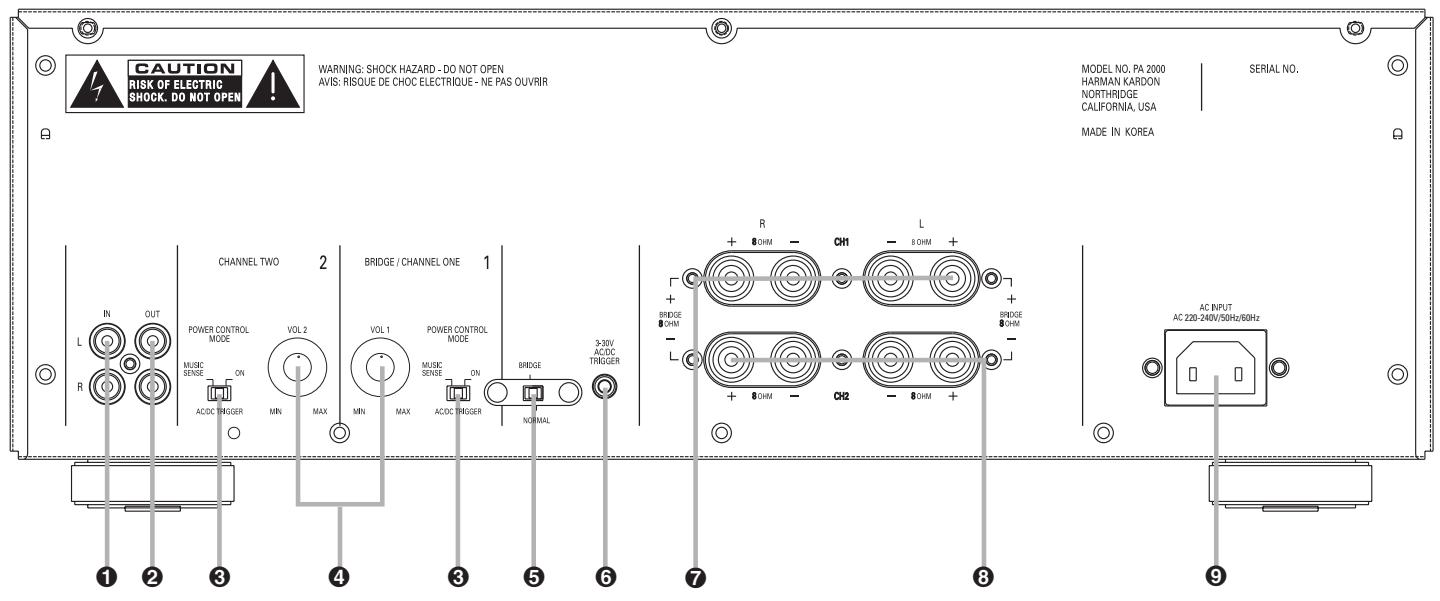

1 Entrées audio : Reliez ces entrées à la sortie droite/gauche d'un récepteur AV, d'un préampli, d'un processeur surround, d'un contrôleur de système multi-room ou de tout autre periphérique source pour votre PA 2000.
Sorties audio : Pour acheminer le signal source d'entrée vers d'autres amplificateurs eventuels montés en parallèle.

3 Suggesteur de mode d'activation :

(un pour chaque paire de canaux). Ce sélecteur à trois positions déterminé le mode d'activation du PA 2000 :

• Positionné à droite, sur ON : l'Amplificateur sera activé si vous pressez l'interrupteur 1 sur la face avant.
• Positionné au milieu, sur AC/DC TRIGGER : l'Amplificateur sera activé lorsqu'un signal de déclenchement de 3 à 30 V sera appliqué à l'entrée TRIGGER ⑥.
• Positionné à gauche, sur MUSIC SENSE : l'amplificateur sera activé lorsqu'un signal audio sera appliqué aux entrées ①.

L'Amplificateur repassera automatiquement en mode de veille 10 à 15 minutes après la disparition d'un signal audio.

6 Entrée du signal de déclenchement
7 Sorties haut-parleur canal 1
Sorties haut-parleur canal 2
9 Entrée du cable d'alimentation secteur

4 Reglages de volume: (un pour chaque paire stéreo) Pour ajuster individuellement le volume des paires d'enceintes.
⑤ Commutateur Mode normal / Mode bridgé: Déterminé si l'appareil doit piloter deux paires stéreo ou une seule paire. Avant de modifier le réglage de ce commutateur, il fautmettre l'appareil hors tension (en pressant l'interrupteur 1).

• Positionné à droite, sur NORMAL : l'Amplificateur pilotera deux paires stéreo (4 canaux au total).
• Positionné à gauche, sur BRIDGED : l'Amplificateur fonctionnera comme un ampli stéreo de force puissance pour piloter deux enceintes.

⑥ Entrée du signal de déclenchement : Reliez ce connecteur à la sortie d'un dispositif compatible qui enverra un signal de tension entre 3-et 30V à l'Amplificateur pour l'activer. Si le Sélecteur de mode d'activation ③ d'une des paires de canaux est positionné au milieu sur AC/DC TRIGGER, cette paire sera automatiquement activéeès qu'un signal de déclenchementasse tension sera détecté. Pour activer automatiquement les deux paires de canaux au moyen de ce signal de déclenchement, il faut positionner LES DEUX Sélecteurs de mode d'activation

3 sur AC/DC TRIGGER.

7 Sorties haut-parleur Canal 1: Connectez ces sorties aux deux enceintes pilotées par la section Canal 1 de l'Amplificateur.
Sorties haut-parleur Canal 2: Connectez ces sorties aux deux enceintes pilotées par la section Canal 2 de l'Amplificateur.

NOTA: En mode bridgé, les connexions doivent être effectuees comme déscrit en Page 8.
9 Entrée du cable d'alimentation secteur : Insérez d'abord le connecteur du cable dans cette prise, puis branchez l'autre extrémité à une prise murale.

SECURITE: Au moment de brancher le PA 2000 à un périphérique source (contrôleur de système multi-room, décodeur surround ou récepteur AV) et aux enceintes, assurez-vous que tous ces apparêils sont hors tension. Pour garantir qu'aucun signal transitoire intempestif ne cause de dommage aux équipements, il est judicious de débrancher tous les équipements avant de procéder à toute connexion. Les apparêls électroniques modernes sont souvent en mode de veille même s'ils ont l'air éteints en appearance.

Connexion des commandes d'activation

Le PA 2000 intègre un système de commande a distance qui peut activer l'une ou les deux paires de canaux de trois manières différentes. Selon les caractéristiques de votre installation, l'appareil peut être activé soit manuelle via l'interrupteur 1, soit automatiquement par détction automatique d'un signal audio ou d'un signal de déclenchement bassle tension. En cas d'activation manuelle, aucun dispositif spécial n'est requis. En cas de déclenchement automatique, suivez les instructions ci-après en fonction de la méthode可以选择.

NOTA : Lorsque l'appareil fonctionne en mode normal (x2 paires de canaux), chacune des paires peut etre activee soit par le meme système de déclenchement,soit par des systèmes differents.

Signal de déclenchementasse tension

Pour paramétre le PA 2000 afin que soit l'une soit les deux paires de canaux soit(en)t activée(s) automatiquement par un signal de déclenchementasse tension,procédez comme suit:

1. Placez le selector de mode d'activation 3 de chaque canal en position mediane, pour qu'il soit place sur AC/DC TRIGGER.
   2a. Pour déclencher l'Amplificateur connecté à un périphérique source (tel que décodeur surround doté de sorties préamp ou contrôleur intégré, reliez l'une des extrémités du cable dotée d'un mini-jack 3,5mm à l'entrée TRIGGER ⑥ sur le PA 2000. Reliez l'autre extrémité à une prise correspondante sur le dispositif délivrant un signal de 3 à 30-volts (AC ou DC avec l'extrémité de la borne "positive" +) lorsque l'appareil doit être activé.

ou

2b. Pour déclencher l'amplificateur via la sortie auxiliaire AC d'un récepteur AV ou d'un autre type de péripérisque source, achetez un petit convertisseur AC-DC tel que ceux utilisés couramment pour replacer les piles des appareils électroniques portatifs. Choisissez un modele capable de délivrer une tension de 3 à 30 volts AC ou DC, et vérifie que l'une des extrémités fournies avec l'appareil est un mini-jack 3,5mm (DC à l'extrémité de la borne "positive" +). Enfichez la partie transformateur du convertisseur dans la prise de sortie commutée AC de l'appareil source, et insérez le mini-jack 3,5mm dans l'entrée TRIGGER ⑥.
3. Enoncez l'Interrupteur 1 et vérifie que l'indicateur de mode de veille 3 s'allume sur les paires de canaux sélectionnées pour être pilotées de cette manière.

Lorsque le dispositif de déclenchement est activé, le PA 2000 s'active automatiquement.
Lorsque le dispositif de déclenchement s'éteint, le PA 2000 revient en mode de veille.

NOTA : Lorsque le PA 2000 est utilisé comme Amplificateur d'une seule paire de canaux sté réo, le sélecteur de mode d'activation Ⓞ doit être positionné sur BRIDGE/CHANNEL ONE pour procéder au paramétrage du mode d'activation souhaité.

Activation par détction d'un signal audio Pour paramétre le PA 2000 afin que l'une des paires ou les deux paires de canaux soit activée(s) lorsqu'un signal audio est appliqué à l'Amplificateur, procédéez comme suit :

Reliez normalement l'entrée audio aux prises d'entrée audio ①.
- Pour chacune des paires que vous souhaitez piloter de cette façon, positionné le selec-teur de mode d'activation 3 à gauche, sur MUSIC SENSE.
- Enforcez l'Interrupteur 1 et vérifie que l'indicateur de mode de veille 3 s'allume sur les paires de canaux sélectionnées pour être pilotées de cette manière.

Ainsi paramétré, le PA 2000 s'activera automatiquement à la réception d'un signal audio. Il repassera en mode de veille dans les 10 à 15 minutes qui suivront la disparition du signal.

NOTA:Lorsque le PA 2000 est utilisé comme Amplificateur d'une seule paire de canaux stére,le sélecteur de mode d'activation 3 doit être positionné sur BRIDGE/CHANNEL ONE pour proceder au paramétrage du mode d'activation souhaïte.

Configuration des canaux et connexion des enceintes

Mode x2 paires stereo

Le PA 2000 peut acheminer le même signal audio vers deux systèmes d'enceintes séparés placés dans deux différentes pièces de la maison. Ces deux endroits receivefront le même signal, tandis que le volume sera ajustable individuellement pour chaque paire au moyen des réglages de volume 4 ou de commandes de volume optionnelles murales.

Le PA 2000 est livré dans cette configuration par défaut, mais il ne coûte rien de vérifier pour s'en assurer, deux fois plutôt qu'une, le réglage du sélecteur. Pour une sortie x2 paires, le sélecteur Bridge/Normal ⑤ doit être positionné vers la droite (NORMAL). Pour être sur que ce réglage ne sera pas modifié, assurez-vous que la sécurité en plastique est bien installée une fois le réglage effectué.

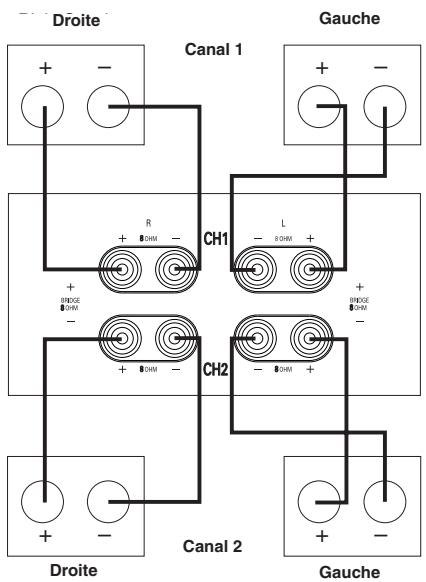

Lorsque le PA2000 est utilisé en mode x2 paires, reliez une des paires d'enceintes aux sorties

haut-parleur CH 17, et l'autre paire aux sorties haut-parleur CH2 s 8. (voir Figure 1.)

Figure 1

Mode x1 paire stéreo (mode shunte)

Le PA 2000 peut être monté en pont,ce qui veut dire que les deux paires d'amplificateurs de moyenne puissance peuvent être combinées pour constituer un amplificateur unique stéreo force puissance pilotant une seule paire d'enceintes. Ce mode de fonctionnement convient pour le pilotage des canaux surround arrêt des systèmes 7.1, ou encore pour bénéficier, dans la pierce d'écoute principale ou une pierce éloignée, d'une grande puissance d'amplification stéreo avec toute la finesse et la qualité requises.

Pour utiliser le PA 2000 comme amplificateur unique de pilotage d'une seule paire d'enceintes, procédez comme suit :

• Débrancher l'appareil du secteur.
• Repérez le sélecteur Bridge/Normal ⑤ sur le panneau arrêté et déposez précautionné-sement les vis de fixation de la sécurité en plastique. Retireze le plastique et gardez-le, avec les vis, à portée de main.
• Déplacez le/selecteur vers la gauche pour qu'il soit situé sur BRIDGE.
• Remettez la sécurité en plastique pour qu'elle maintienne le sélecteur dans cette position.
• Revissez les deux vis.

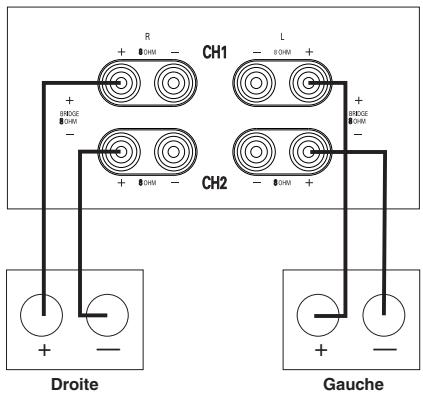

Pour connecter les enceintes lorsque le PA 2000 fonctionne comme un amplificateur stéreo, vous doivent utiliser un autre mode de branchement. Comme l'indique laFigure 2, reliez les enceintes aux bornes du panneau arrirée marquées BRIDGE + / - ,les connexions étant effectuees cette fois-ci dans le plan vertical, et non plus dans un plan horizontal comme pour une configuration x2 paires.Remarquez que la borne négative, ou - ,utilisée pour cette configura-tion est marquee " + " en mode x2 paires.Mais ici, ce sont les repères Bridge qui prévalent, non les repères utilisés pour la sortie Ch.2.

Figure 2

Quelle que soit la configuration envisagée, l'etape finale du processus d'installation consiste à relier votre Amplificateur aux enceintes, au moyen de cables de qualité. Le PA 2000 est doté de bornes acceptant les extrémites dénudées et plusieurs types de fiches. Àpès avoir repéré les bornes appropriées pour le type de configuration choisi, connectez vos enceintes en vous aidant des conseils suivants.

Pour garantir l'acheminement des signaux de haute qualité produits par votre PA 2000 vers vos enceintes sans rien perdre en clarté et en définition sonore, nous recommendons l'emploi de câbles de qualité suffisante. De nombreux modèles et marques sont disponibles sur le marché. Le choix du cable peut résultat de diverses considérations, telles que la distance entre les enceintes et l'Amplificateur, le type d'enceintes utilisé, vos préférences personnelles et d'autres facteurs objectifs ou subjectifs. Demandez l'avis de votre revendeur ou installerateur si vous avez besoin de conseils sur ce point.

Quels que soient le type ou la marque de cable choisis, nous conseillons l'emploi de cables en cuivre fin multi-brins, d'une section de 2mm^2 au minimum.

Les câbles de 1,5 mm² peuvent eventuellesment être utilisés mais sur de très courtes distances (moins de 3m). Nous déconseillons l'emploi de câbles plus fins à cause des pertes de puissance et des-alterations des performances qu'ils peuvent entraîner.

Les câbles à passer dans les murs doivent être marqués de manière appropriée indiquant qu'ils sont bien destinés à cette utilisation. Demandez conseil à votre installerur ou à un électricien familier des codes utilisés dans votre région.

Si vous préférez dénuder les fils pour les connec- ter, dénudez entre 1,2 et 1,8 cm de la gaine isolante et torsadez bien les brins. Veillez à ne pas endommager les brins ni à les tordre. Tous les brins sont nécessaires pour respecter les performances acoustiques.

Dévissez ensuite les extrémités en plastique des bornes de sortie de manière à faire apparaitre le trou pour le passage du fil. Pour préserver l'image stéreo et la reproduction des graves, il est essentiel de respecter les polarités indiquées. Les bornes négatives sur le PA 2000 doivent être reliées à la borne négative de chaque enceinte, et les bornes positives aux bornes positives respectives sur les enceintes. Remarquez que l'un des fils du cable de haut-parleur n'est pas marqué et que l'autre présente un trait rouge, une indication de marque, un trait noir ou une autre indication positive. Suivez les instructions fournies par la documentation accompagnant votre système pour repérer les bornes à utiliser sur vos enceintes. Les petits haut-parleurs symbolisés sur chaque bonnier vous aideront à effectuer les branchements qui convennent. Une fois la connexion effectuee, desserrez les bagues mais sans forcer ni utiliser d'outils pour ne pas casser les brins.

Si vous préférez utiliser des cosses, fixez-les aux fils en respectant les instructions du fabricant puis dévissez complètement les extrémités en plastique des bornes, placez les cosses comme vous mettriez un fer au sabot d'un cheval et revissez l'extrémité en plastique à la main pour assurer un bon contact après avoir vérifié encore une fois la correction des polarités.

Si vous pouvez utiliser des fiches banane, insérez simplement le jack qui termine le fil dans l'orifice prévu à cet usage à l'arrête des têtes colorées visées sur les bornes. Avant d'insérer les fiches banane, vérifie que les têtes visées en plastique sont bien serréesset solidaires du chassis en les tournant vers la droite. Ainsi, le maximum de surface de la fiche sera en contact avec la prise. Respectez les polarités.

Pour finir, tirez les cables vers les enceintes respectives. Veillez si possible à respecter une même longueur de cable entre l'Amplificateur et chacune des paires d'enceintes, même si l'Amplificateur est place plus pres de l'une que de l'autre. N'enroulez pas les excédents de cable, car cela pourrait creer des phénomènes d'induction entrainant des fluctuations de réponse en fréquence de votre système.

Connectez les cables aux enceintes en vérifier une fois de plus la correction des polarités : le fil noir ou négatif à la borne négative. Le fil rouge ou positif à la borne positive..

NOTA: La plupart des fabricants de haut-parleurs adhérent à la convention qui préconise la couleur noire pour la polarité négative et la couleur rouge pour la polarité positive, mais pas tous. Pour être sur(e) de la correction des connexions de phase et garantir des performances optimes, consultez la plaque d'identification de vos borniers d'enceinte ou vérifie les polarités sur votre manuel d'instructions. Si vous ave des doutes sur les polarités de vos enceintes, besoin de conseil à votre revendeur ou votre installerateur, ou contactez le fabricant.

En règle générale, évitez de triez vos câbles en torons, regroupés mutuelles en parallées ou avec les câbles d'alimentation. Cela peut provoquer des inductions, voire des parasites.

Acheminement du signal audio

Les connexions audio du PA 2000 sont simples : reliez la sortie de l'appareil source, qui peut etre les prises de sortie d'un recepteur AV ou d'un contrôleur de système audio multi-room, les sorties surround d'un décodeur ou d'un récepteur aux entrées audio ①.Avec certains systèmes multi-room, le même signal peut devoir etre acheminé à plusieurs amplificateurs. Pour ce type d'installation, le signal d'entrée du PA 2000 peut etre acheminé. via un montage en guirlande, vers un amplificateur supplémentaire, via les sorties audio ② du premier PA 2000 aux entrées audio d'un deuxieme PA 2000 ou autre amplificateur.

Pour les branchements des cables d'interconnexion RCA, veiliez à les insérez fermement mais avec précaution dans les prises du panneau arrêté du PA 2000. Les mauvaises connexions peuvent provoquer des interruptions du son et endommager vos enceintes. La configuration de certaines fiches RCA de haute qualité peut être très serrée, et il est important d'assurer un contact étroit entre le cable et la prise d'entrée.

Branchement sur le secteur

L'etape finale de l'installation du PA 2000 consiste à le brancher sur le secteur. Insérez d'abord solidement la prise femelle du cable d'alimentation dans la prise AC INPUT ⑨ située sur le panneau arrêté.

Puis l'autre extrémité à une prise murale.

SECURITE :

• Vu l'intensité du courant passant dans le PA 2000, NE RELIEZ PAS le cable d'alimentation secteur à la sortie auxiliaire de péripériques audio/vidente.
• Si vous devziez, pour une raison quelconque, remplacer le cable d'alimentation secteur, veillez à ce que le nouveau cable ait des spécifications au moins égales, sinon supérieures, à celles du cable initial. N'utilise pas de cables tels que ceux qui servent à alimenter les ordinateurs ou autres équipements de bureau, qui, insuffisants, poursaient comprometre la sécurité électrique de l'installation.

Fonctionnement normal

Faire fonctionner le PA 2000 est très simple. En utilisation normale, aucun réglage n'est plus nécessaire au terme de son installation.

Après avoir effectué toutes les connexions entre entrees de l'Amplificateur et les borniers des enceintes et branché le cable d'alimentation secteur, le mode d'activation du PA 2000 dépend du paramétrage du s'electeur de mode d'activation 3, décrit en page 7. L'Amplificateur peut être activé de trois manières différentes :

• Lorsque les selecteurs de mode d'activation ③ sont positionnés vers la droite, sur ON, il suffit d'enforcer l'interrupteur ① pour activer le PA 2000, et de presser de nouveau pour l'éteindre.
• Lorsque les selecteurs de mode d'activation ③ sont placés en position mediane sur AC/DC TRIGGER, il faut enforcer l'interrupteur 1 pourmettre le PA 2000 en mode de veille. L'appareil s'activera alors automatiquelement lorsqu'il détectera un signal de déclenchement basse tension sur la prise Trigger ⑥.
• Lorsque les selecteurs de mode d'activation ③ sont positionnés vers la gauche, sur MUSIC SENSE, il faut enforcer l'interrupteur 1 pourmettre le PA 2000 en mode de veille. L'appareil s'activera alors automatiquement lorsqu'il détectera un signal audio, et reviendra en mode de veille 10 à 15 minutes après la disparition du signal audio.

En règle générale, il est toujours judicieux demettre votre amplificateur en marche EN DERNIER, pour empêcher que des signaux transitoires ou parasites en provenance de vos autres appeareils soient amplifiés et envoyés à vosenceintes, qu'ils pouraient endommager. Commencez toujours par baisser le volume sur leur récepteur, contrôleur ou préamplificateur pour les mêmes raisons.

Vousetesmaintenantprétsa,bénéficier du brio des méilleures performances acoustiques disponibles sur le marché.

SECURITE : Pour prévenir les aléas de manipulation, pensez à éteindre complètement votre équipement si vous devez vous absenter ou ne pas l'utiliser pendant plusieurs jours. Pour ce faire, appuyez sur l'interrupteur 1 et vérifie que l'indicateur de mode de veille 3 s'éteint. Vous évitez ainsi le risque d'une activation automatique de l'Amplificateur pendant votre absence.

Réglage du volume

En fonctionnement normal, c'est l'appareil source qui commande le volume des signaux envoyés au PA 2000. Cela est essentiel dans le cas de systèmes surround, où le volume de tous les canaux, indépendamment de l'amplificateur, doivent être harmonisés pour assurer la fidélité de reproduction des enregistrements. Dans la plupart des cas, le réglage du volume est approprié et n'a pas besoin d'être motififé.

Dans certains cas, cependant, il peut être nécessaire d'ajuster le niveau de sortie du PA 2000, soit pour une harmonisation avec les niveaux des satellites surround, soit pour définir un volume fixe pour une enceinte placée dans une autre piece. Pour ce faire, utilisez le réglage de volume ④ qui se trouve sur le panneau arrêté. Tournez le bouton dans le sens approprié jusqu'à有關ir le niveau souhaité.

Lorsque le PA 2000 fonctionne en mode shunte, utilisez le réglage de volume VOL.1 pour ajuster le niveau.

NOTA: Ces boutons de réglage du niveau de sortie agissant sur les deux enceintes d'une paire donnée. Vous pouvez ajuster la sortie pour l'une ou l'autre des paires de canaux, mais vous ne pouvez pas ajuster séparément le canal gauche ou droit dans une paire.

Réparations

Si vous avez respecté les procédures d'installation indiquées dans ce Manuel, de longues années de fonctionnement sans problème et de grand plaisir d'écoute vous attendent. Le PA 2000 ne contient pas de pieces à replacer, et la réparation des ses composants internes est du resort exclusif d'un technicien agréé Harman Kardon. Demandez conseil et assistance à votre revendeur ou à votre installerateur.

Vou puez également nous contacter directement à l'adresse www.harmankardon.com.

Il est essentiel que toute réparation eventuelle soit confiée à un technicien agréé Harman Kardon si vous pouze bénéficier de la garantie qui couvre l'équipment. Gardez la facture et le réçepissé de livraison dans un endroit sur (avec ce Manuel) pour pouvoir eventuèlement vous y reférer et documenter la date de votre acquisition.

Mode de protection

Dans certaines conditions de dysfonctionnement (court-circuitage d'une enceinte, tension DC appli- quée à une prise d'entrée ou surchauffe), I'Amplificateur Harman Kardon PA 2000 passe en mode de Protection pour prévenir tout endom- magement de ses circuits internes. Ce mode de fonctionnement est signalé par l'indicateur lumineux Protect 4.

Vou des ceves alors IMMEDIATEMENTmettreI'appareil hors tension en pressant I'interrupteur,identifier la cause du dysfonctionnement,et corrigerle probleme.Si,a sa remise en marche,l'appareil se place de nouveau en mode de protection,demandez assisistance aprous devoiture revendeur ou devoiture installateur.

Les indications listées ci-dessous peuvent vous aider à résoudre les dysfonctionnements mineurs susceptibles d'être liés à l'utilisation d'appareils audio tels que le PA 2000. Avant d'envisager de faire réparer votre équipement, vérifie au moyen de ces quelques conseils si le problème ne peut pas être résolu sur place. Sinon, demandez assistance à votre revendeur ou à un technicien agréé Harman Kardon.

SYMPTOME	CAUSE	SOLUTION
L'amplificateur ne s'active pas.	• L'appareil est eteint (LED 2 éteinte). • Câble du dispositif de déclenchement à distance mal branché.	• Presser l'interrupteur 1. • Vérifier la correction du branchement aux deux extrémités.
L'amplificateur s'active, mais aucun son ne sort d'une ou de plusieurs des enceintes.	• Mauvais branchement des entrées. • Enceintes mal connectées. • Réglages ou niveaux erronés en provenance du décodeur ou du contrôleur du système	• Vérifier les connexions. • Vérifier les connexions des enceintes. • Vérifier les régles du préamplificateur, décodeur, contrôleur.
Coupure rapide du son.	• Court-circuit (l'indicateur Protect 4 s'allume).	• Vérifier les connexions des enceintes pour repérer le court-circuit

Spécifications

Puisance disponible
Mode normal	4 x 45 watts @ 8 ohms, 20Hz – 20kHz, <0,07% DHT, tous canaux pilotés
Mode shunte	2 x 100 watts @ 8 ohms, 20Hz – 20kHz, <0,07% DHT, tous canaux pilotés
Courant accepté	±45 A
Réponse en fréquence	<1Hz – 170kHz, -3dB à 1 watt
Rapport signal/bruit	110dB réf. puissance nominale 45 watts
DHT/IMD	Inférieure à 0,07% à sortie nominale
Bande passante	<1Hz – 100kHz
Impédance en entrée	47K ohms
Sensibilité en entrée	1 volt à sortie nominale (pour Réglage max. du niveau de sortie)
Tension de déclenchement	3 – 30 volts AC/DC
Impédance de déclenchement	20K ohms
Dimensions (H x L x P)	155mm x 442mm x 400mm
Masse	11,4kg
Alimentation requise	220-/240VAC, 50Hz/60Hz

Notes
