Type de produit	Récepteur infrarouge
Marque	Harman Kardon
Modèle	HE1000A
Dimensions (approx.)	5 x 3 x 2 cm
Poids (approx.)	50 g
Alimentation	Adaptateur secteur fourni (branchement secteur)
Fonctions principales	Extension de portée IR, contrôle multi-appareils, réception et émission infrarouge
Composants fournis	Récepteur IR, alimentation, bloc de connexion, émetteur IR, câble pied
Compatibilité	Télécommandes IR standard, appareils audio/vidéo avec entrée IR
Connexions	Prise Jack IR, prises OUT (REMOTE OUT), prise REMOTE IN, prise PWR
Installation	Surface plane ou fixation par ruban adhésif double-face
Entretien et nettoyage	Chiffon doux sec, éventuellement légèrement humecté d'eau savonneuse, puis chiffon sec
Sécurité	Ne pas ouvrir le boîtier, débrancher avant déplacement, utiliser tension secteur correcte, éviter humidité et chaleur
Dépannage courant	Déplacer l'émetteur/récepteur face au capteur IR, éloigner des sources de parasites (lumière forte, TV, variateurs)
Informations générales	Produit Harman International, fabriqué en France (Noisy-le-Sec)

FOIRE AUX QUESTIONS - HE 1000 HARMAN KARDON

Comment installer le récepteur infrarouge HE1000A ?

Placez le récepteur sur une surface plane horizontale ou fixez-le avec un ruban adhésif double-face. Raccordez le câble du récepteur à la prise Jack IR du bloc de connexion, puis connectez l'émetteur IR ou un câble de jonction entre les prises OUT et REMOTE IN. Branchez l'alimentation sur une prise secteur.

Le témoin rouge s'allume mais l'appareil ne répond pas, que faire ?

Déplacez l'émetteur infrarouge pour qu'il soit directement positionné sur la fenêtre du capteur IR de l'appareil à commander. Consultez le manuel de l'appareil pour connaître l'emplacement exact du capteur.

Le témoin rouge clignote par intermittence, est-ce normal ?

Le clignotement intermittent est généralement sans conséquence, mais il peut indiquer des parasites infrarouges. Essayez de déplacer ou tourner le récepteur pour éviter une forte lumière naturelle ou celle d'un écran TV. Si le problème persiste, éteignez le téléviseur ou éloignez le récepteur.

Puis-je contrôler plusieurs appareils avec un seul récepteur ?

Oui, interconnectez les appareils compatibles via les prises REMOTE OUT et REMOTE IN. Pour les appareils non compatibles, utilisez l'émetteur infrarouge fourni dans la seconde prise OUT.

Quels sont les produits d'entretien à éviter ?

N'utilisez jamais de benzène, diluants, alcool ou produits volatils. Évitez également de pulvériser de l'insecticide près de l'appareil. Utilisez un chiffon doux sec ou légèrement humecté d'eau savonneuse.

Que faire si l'appareil ne fonctionne pas après une panne de courant ?

Vérifiez que l'alimentation est bien branchée et que la prise secteur est active. Si le problème persiste, débranchez l'appareil pendant quelques minutes puis rebranchez-le.

Puis-je utiliser le récepteur avec une télécommande universelle ?

Oui, le HE1000A fonctionne comme un récepteur IR standard et est compatible avec la plupart des télécommandes IR, y compris les universelles.

Comment éviter les interférences avec les lampes fluorescentes ?

Éteignez les lampes fluorescentes pour vérifier si elles provoquent des parasites. Si c'est le cas, déplacez soit les lampes, soit le récepteur infrarouge.

Le cordon d'alimentation est endommagé, que faire ?

Ne l'utilisez pas et contactez Harman Kardon pour un remplacement. N'essayez pas de réparer l'appareil vous-même.

Quels sont les numéros de contact pour le service après-vente ?

Harman Kardon France : 9 rue Saint-Just, 93135 Noisy-le-Sec Cedex. Tél. : [phone], Fax : [phone].

MODE D'EMPLOI HE 1000 HARMAN KARDON

Le témoin rouge s'allume lorsqu'on appuie sur une touche, mais l'appareil audio/vidéo ne répond pas à la télécommande : déplacer l'émetteur infrarouge pour qu'il soit directement positionné sur la "fenêtre du capteur IR" de l'appareil devant être commandé. Parfois, la position du capteur IR n'est pas évidente. Consulter le manuel de l'utilisateur ou s'adresser au fabricant de l'appareil pour connaître la position exacte du capteur. Le témoin rouge clignote par intermittence : le HE1000A est conçu pour recevoir les signaux infrarouges. À l'occasion, il peut capter des "parasites" infrarouges. Le clignotement intermittent est sans conséquence, sauf s'il perturbe la correcte réponse aux commandes. Essayer de déplacer ou de tourner le récepteur HE1000A pour qu'il ne soit pas affecté par une forte lumière naturelle ou par la lumière d'un écran de télévision. Si le clignotement persiste, éteindre le téléviseur pour vérifier s'il perturbe le HE1000A. Le récepteur infrarouge HE1000A peut dans ce cas être éloigné du téléviseur pour éliminer les problèmes. Des variateurs de lumière bruyants peuvent également causer des perturbations. Essayer de les éteindre pour les tester.

HE1000A

Caractéristiques non contractuelles et sujettes à modifications sans préavis.

9 rue Saint-Just - 93135 Noisy-le-Sec Cedex

Tel.: [phone] - Fax: [phone]

Une société Harman International

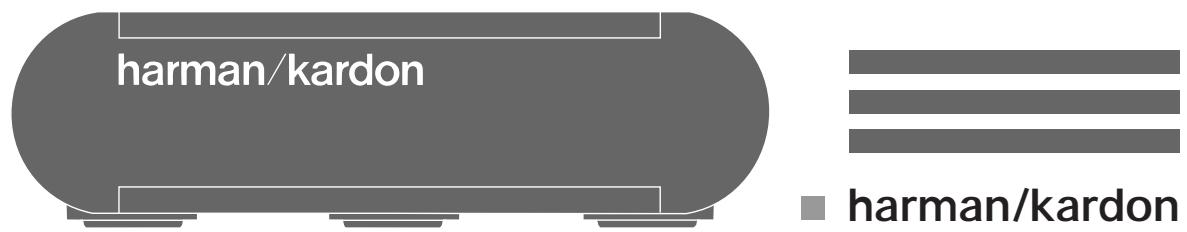

Récepteur infrarouge

MANUEL D'UTILISATION

08504000

Récepteur infrarouge HARMAN KARDON HE1000A

Nous vous remercions d'avoir choisi un récepteur infrarouge Harman Kardon. Votre nouvel appareil est un produit d'une technologie exceptionnelle qui fonctionnera irréprochablement durant de nombreuses années.

Utiliser la tension secteur correcte

Le branchement de cet appareil sur une prise fournissant une tension secteur plus élevée risque de provoquer un incendie.

Ménager le cordon d'alimentation

Pour débrancher la fiche de la prise de courant, tirer sur la fiche elle-même, et non sur le cordon. Débrancher la fiche de la prise de courant lorsque l'appareil doit rester inutilisé pendant une période prolongée. - Ne pas faire passer le cordon sous des meubles ou autres objets lourds. Ne pas faire tomber d'objets lourds sur le cordon. Ne pas faire de nœuds. Placer l'appareil sur une surface plane et stable, ou le fixer solidement.

Lors de l'installation, éviter :

les endroits humides, la proximité d'un chauffage ou l'exposition directe au soleil.

Déplacement de l'appareil

Avant de déplacer l'appareil, débrancher le cordon d'alimentation et déconnecter tous les cables.

Ne pas ouvrir le boîtier

Ne pas essayer de réparer cet appareil.

Le fait de toucher aux composants internes risque de provoquer un incendie ou une électrocution, et peut annuler la garantie.

Si de l'eau ou de petits objets viennent à pénétrer dans l'appareil, le déconnecter immédiatement. Prendre contact avec Harman Kardon pour toute réparation. Dans de telles conditions, l'utilisation de l'appareil risque de provoquer un incendie ou une électrocution.

Nettoyage

Retirer la poussière à l'aide d'un chiffon doux et sec. Si nécessaire, recourir à un chiffon doux légèrement humecté d'eau savonneuse, puis essuyer avec un chiffon sec. Ne jamais utiliser de benzène, de diluants, d'alcool ou tout autre produit volatil, et éviter de pulvériser de l'insecticide au voisinage de l'appareil.

Emballage

Le HE1000A comprend cinq éléments : un récepteur infrarouge, une alimentation électrique, un bloc de connexion, un émetteur infrarouge et le câble d'un pied. Conserver l'emballage ainsi que le justificatif d'achat. L'emballage est nécessaire au transport. Tous deux sont exigés au cas où l'appareil devrait être réparé durant la période de garantie.

Emplacement

Le récepteur infrarouge peut être posé sur toute surface plane horizontale ou collé sur toute autre surface à l'aide d'un ruban adhésif double-face ou d'un support prévu à cet effet. Dans la plupart des cas, on peut le placer sur les téléviseurs. Voir : "Comment éviter les problèmes".

Connexion du récepteur infrarouge

1. Raccorder le câble provenant de l'arrière du récepteur à la prise Jack IR du bloc de connexion. Connecter le câble d'un pied entre l'une des prises OUT du bloc de connexion et la prise REMOTE IN placé
2. Placer l'alimentation électrique dans la prise PWR du bloc de connexion. Brancher la fiche de l'alimentation électrique sur une prise secteur non commutée.

Fonctionnement

Utiliser le récepteur infrarouge comme s'il s'agissait de la fenêtre du capteur d'un appareil audio ou vidéo. Pointer tout simplement la télécommande vers le récepteur et presser la touche ajustée. Le récepteur infrarouge ne modifie en rien le fonctionnement de la télécommande. La distance maximale entre la télécommande et le récepteur varie selon la télécommande et ne correspond pas non plus à la portée de la télécommande lorsque celle-ci est directement pointée sur l'appareil audio ou vidéo.

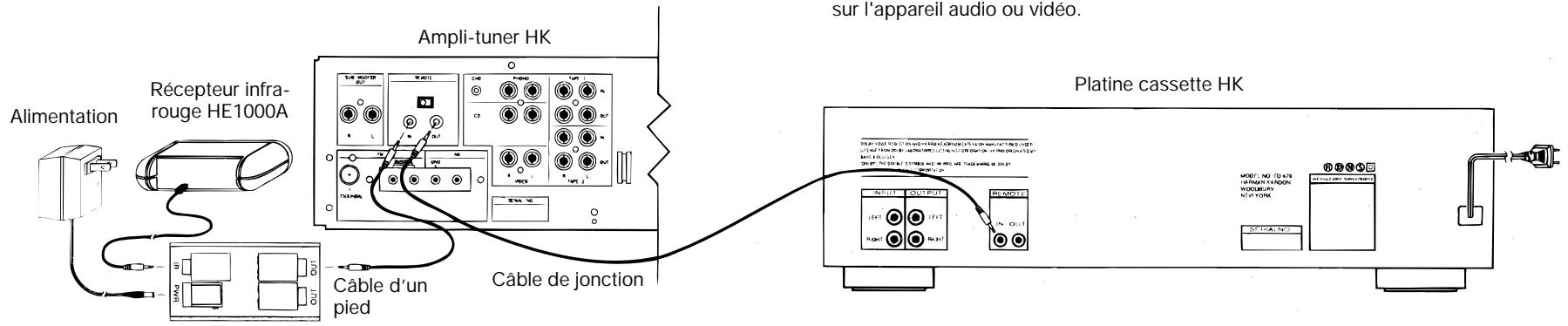

Bloc de connexion Figure 1

1. Les produits Harman Kardon peuvent être interconnectés de sorte qu'un seul récepteur infrarouge les fasse tous fonctionner. Pour ce faire, connecter un câble de jonction entre la prise REMOTE OUT de l'appareil connecté et la prise REMOTE IN de l'appareil suivant. Procéder de la même façon pour intégrer d'autres éléments (si ces derniers sont compatibles).

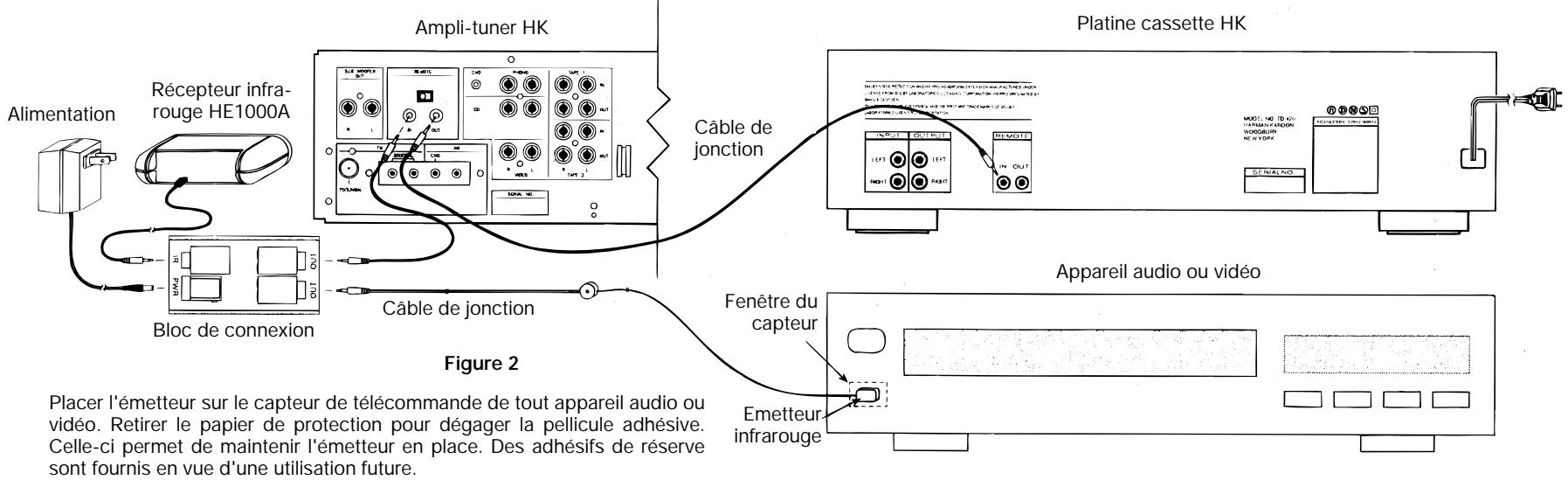

2. Si ces autres appareils ne sont pas directement compatibles avec la prise REMOTE OUT ou ne disposent pas de prises REMOTE IN, placer le câble de l'émetteur infrarouge dans l'autre prise OUT du bloc de connexion. Voir Figure 2.

Comment éviter les problèmes

Il peut être nécessaire de déplacer le récepteur infrarouge HE1000A dans de très rares cas : s'il est placé sur le dessus ou à côté d'un téléviseur générant trop de parasites pour que le HE1000A puisse fonctionner. Pour s'en assurer, éteindre le téléviseur et vérifier le fonctionnement du HE1000A. Les lampes fluorescentes compactes ou d'autres types d'éclairage peuvent également provoquer des interférences. S'en assurer de la même façon en éteignant les lampes. Il peut alors être nécessaire de déplacer, soit les lampes, soit l'œil de télécommande HE1000A.
