GPS-510 [GPS-510EU] - Gps HARMAN KARDON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	GPS de navigation avec lecteur multimédia
Marque	HARMAN KARDON
Modèle	GPS-510 [GPS-510EU]
Alimentation	Batterie rechargeable (charge minimale 6h) ; chargeur secteur 110-230V ; chargeur voiture 12-24V
Écran	Écran couleur tactile (non spécifié, estimation raisonnable)
Stockage	Carte SD/SD-HC (jusqu'à 32 Go) non incluse
Formats audio supportés	MP3 (VBR/CBR 64-320 kbps), WMA (32-256 kbps), M4A
Formats vidéo supportés	MPEG-4 ASP (jusqu'à 624x352), WMV9 (320x240)
Réception TMC	Oui, via antenne TMC incluse
Connectivité	USB 2.0, fente SD, antenne TMC externe
Accessoires inclus	Chargeur secteur, chargeur voiture, câble USB, support ventouse, disque de montage, chiffon, étui, antenne TMC, guide rapide
Température de fonctionnement	-10°C à +55°C
Température de stockage	Courte durée : -20°C à +60°C ; longue durée : 0°C à +25°C
Compatibilité PC	Windows XP SP2+, Windows Media Player 10+, MTP
Sécurité	Ne pas utiliser en conduisant ; ne pas obstruer la vision du conducteur ; respecter les lois locales
Entretien	Nettoyage avec chiffon doux (fourni)
Garantie	Standard (non spécifiée, estimation 2 ans)

FOIRE AUX QUESTIONS - GPS-510 [GPS-510EU] HARMAN KARDON

Comment charger la batterie du GPS-510 ?

Branchez le chargeur secteur (110-230V) ou le chargeur voiture (12-24V) fournis. La première charge doit durer au moins 6 heures.

Pourquoi mon GPS ne capte-t-il pas le signal ?

Assurez-vous que l'appareil a une vue dégagée vers le ciel. Allez à l'extérieur pendant au moins 3 minutes. Si votre pare-brise est blindé, utilisez une antenne GPS externe.

Comment transférer de la musique sur le GPS ?

Insérez une carte SD (FAT32) dans l'appareil. Connectez-le au PC via USB, réglez le mode USB sur MTP dans le menu Configuration, puis synchronisez avec Windows Media Player.

Que faire si l'écran est trop clair ou trop sombre ?

Réglez la luminosité dans le menu Configuration ou appuyez sur la molette rotative située sur le côté droit de l'appareil.

Comment réinitialiser le GPS s'il ne répond plus ?

Utilisez un trombone pour appuyer sur le bouton Reset situé sur le côté droit du panneau arrière.

Puis-je utiliser le GPS en conduisant ?

Non, c'est dangereux. N'utilisez pas l'appareil en conduisant. Les fonctions de navigation sont désactivées en mode vidéo. Ne tentez pas de désactiver les sécurités intégrées.

Comment installer l'antenne TMC ?

Branchez le câble de l'antenne TMC fournie sur l'entrée prévue à cet effet sur l'appareil. Placez l'antenne près d'une vitre pour une meilleure réception.

Pourquoi n'y a-t-il aucun son ?

Vérifiez que le volume est réglé avec la molette rotative. Assurez-vous que le fichier audio/vidéo est dans un format supporté (MP3, WMA, MPEG-4, WMV9).

Comment monter le GPS sur le tableau de bord ?

Nettoyez la surface avec le chiffon alcoolisé fourni, puis fixez le disque en plastique adhésif. Clipsez le support ventouse sur le disque et insérez le GPS.

Que faire si la ventouse se décolle ?

Replacez-la en appuyant fermement. Assurez-vous que la surface est propre. Si le problème persiste, utilisez le disque de montage fourni.

MODE D'EMPLOI GPS-510 [GPS-510EU] HARMAN KARDON

Guide de démarrage rapide

Chargeur de voiture (12-24 V)

Chargeur secteur (110-230V)

Cable USB

Fixation de montage articulée

Disque en plastique pour montage sur le tableau de bord

Chiffon de nettoyage

Guide de démarrage rapide

Étui de transport

Antenne TMC

Téléchargez le manuel complet sur www.guidandplay.eu

Avant de commencer

Chargez la batterie pendant au moins 6 heures

ATTENTION: l'exécution d'une quelconque fonction de l'appareil tout en conduisant est dangereux. N'utilisez pas l'appareil tout en conduisant. N'affichez pas et n'utilisez pas les modes audio ou vidéo tout en conduisant. Pour des raisons de sécurité, les fonctions de navigation sont déactivées lorsque le mode vidéo est activé. Ne tentez pas de désactiver les fonctions de sécurité intégrées dans l'appareil. Toute modification de cet appareil peut provoquer des blessures graves et annulera la garantie. Évitez d'exposer l'appareil à des températures comprises entre -10°C et +55°C, afin de ne pas l'endommager.

Allez dehors pendant au moins 3 minutes afin d'obtenir la réception d'un signal GPS

Déverrouillez l'interrupteur

Mettez l'appareil sous tension

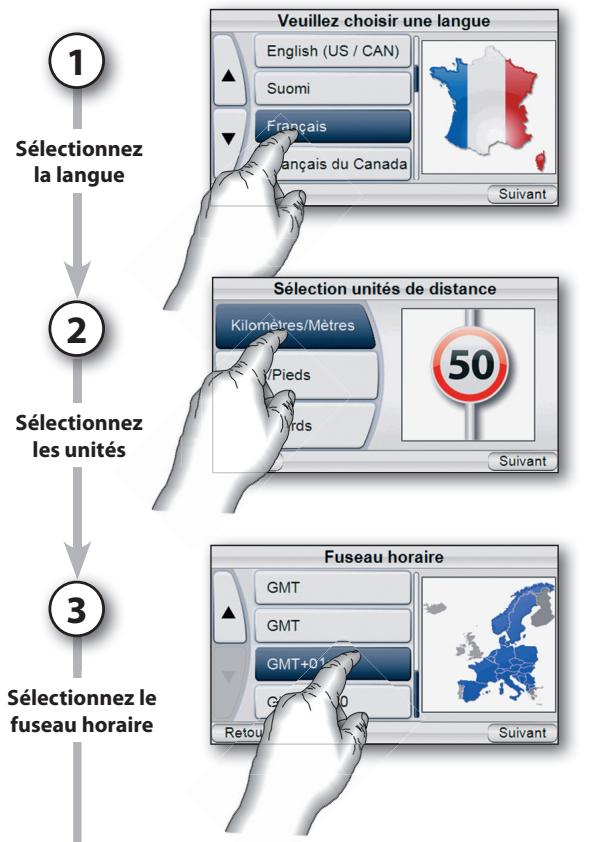

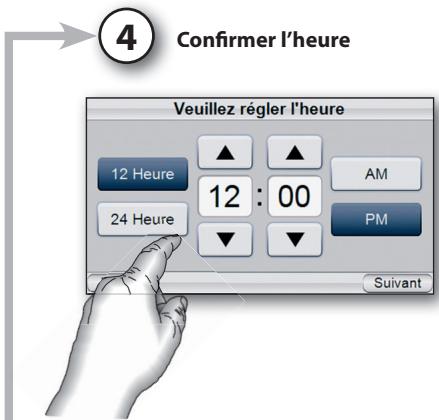

Assistant de configuration

Les informations géographiques fournies par cet appareil sont considérées uniquement comme une aide à la navigation et ne comprennent pas d'information relative à la construction et aux fermetures de routes, aux limitations de vitesse, aux conditions routières ou de circulation, ou à autres dispositions applicables à la sécurité du public. Le conducteur doit être toujours conscient des conditions routières réelles et de son environnement, afin de décider de suivre ou non les indications fournies par cet appareil. Respectez toutes les lois relatives à la circulation routière et appliquez les règles d'une bonne conduite. Le fabricant désigne toute responsabilité vis-à-vis des informations erronées ou incomplètes fournies par cet appareil.

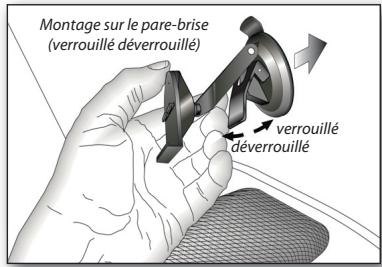

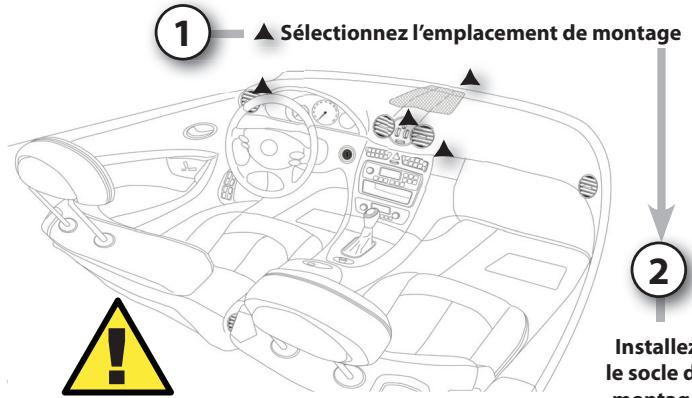

Installation dans le véhicule

N’installez pas cet appareil à un endroit qui génère l’utilisation du véhicule en toute sécurité. N’installez pas cet appareil sur les emplacements d’airbag ou sur la trajectoire de déploiement des airbags. Ne posez pas cet appareil sur le tableau de bord sans le fixer. Le non-respect des instructions d’installation ou d’utilisation peut provoquer un accident de la circulation ou blesser quelqu’un.

L'installation de cet appareil sur le pare-brise, entre le conducteur et le pare-brise, ou d'une autre façon qui obstrue la vision de la route ou des conditions de circulation pour le conducteur, est dangereuse et peut être interdite par la loi. Les lois des États de Californie et du Minnesota (et éventuellement d'autres États) interdisent le montage de cet appareil sur le pare-brise, auquel cas d'autres méthodes de montage doivent être utilisées. Vérifiez les lois locales et de votre État avant montage.

Certains véhicules sont équipés de pare-brise blindés. Ce peut entraîner une mauvaise réception du signal GPS. Dans ce cas précis, nous vous recommandons d'utiliser une ANTENNE GPS extérieure connectée sur l'entrée Antenne de l'appareil.

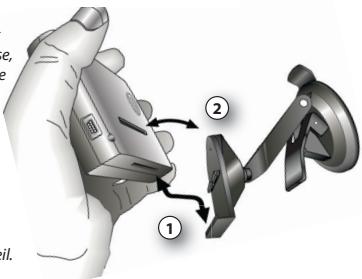

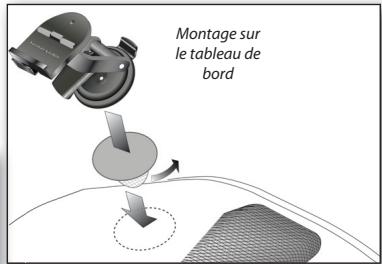

Installez le GPS sur le socle de montage

Nettoyez la surface avec le tampon alcoolisé

Installation de l'antenne TMC pour la réception des infos de traffic

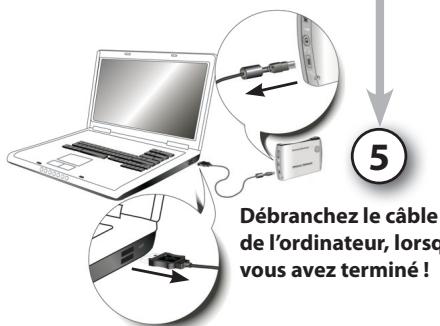

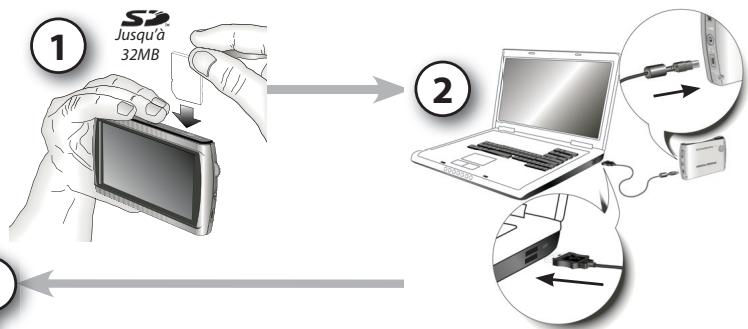

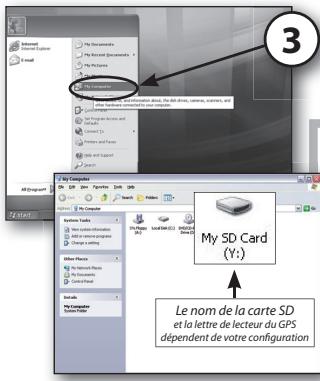

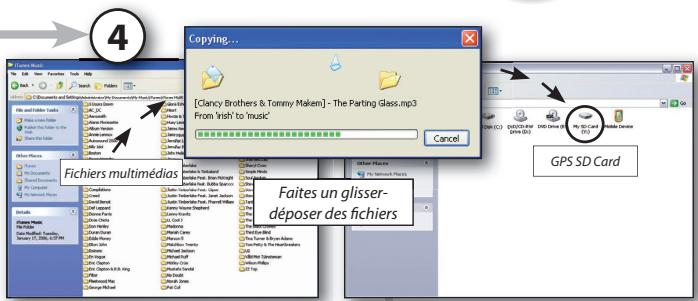

Chargement des fichiers multimédia

• Une carte SD ou SD-HC (jusqu'à 32Go) est nécessaire pour le stockage et les fichiers multimédias. Aucune carte n'est incluse dans l'appareil et elle doit être achetée séparément. Utiliser le câble USB. Le GPS se charge automatiquement quand il est relié à un PC.

Le gps-410 et gps-510 est compatible avec les formats a/v suivants: audio (prise en charge des balisés ID3 V1 et v2.1-v2.3)

• MP3 16 bits (VBR/CBR), 44 kHz, 64 kbps jusqu'à 320 kbps, 2 canaux • WMA 16 bits, 44kHz stereo, 32 kbps jusqu'au 160 kbps (VBR) and 32 kbps jusqu'à 256 kbps (CBR), 2 canaux video, fichiers au format m4a

• MPEG-4 ASP jusqu'à 624x352 à 24 ips (pas de prise en charge de GMC ou Qpel) avec audio MP3 VBR/CBR jusqu'à 192 kbps, 16 bits, 48 kHz, 2 canaux WMV9 jusqu'à 320x240 à 24 ips SPML

Synchronisation des fichiers

• PC sous environnement Windows XP service pack 2 ou plus.
• Windows Media Player 10 ou plus
• Logiciels (software decoder) capables de lire les fichiers médias sous Windows Media Player.
• Carte SD (Format FAT32) avec suffisamment d'espace disque pour stocker les fichiers à synchroniser

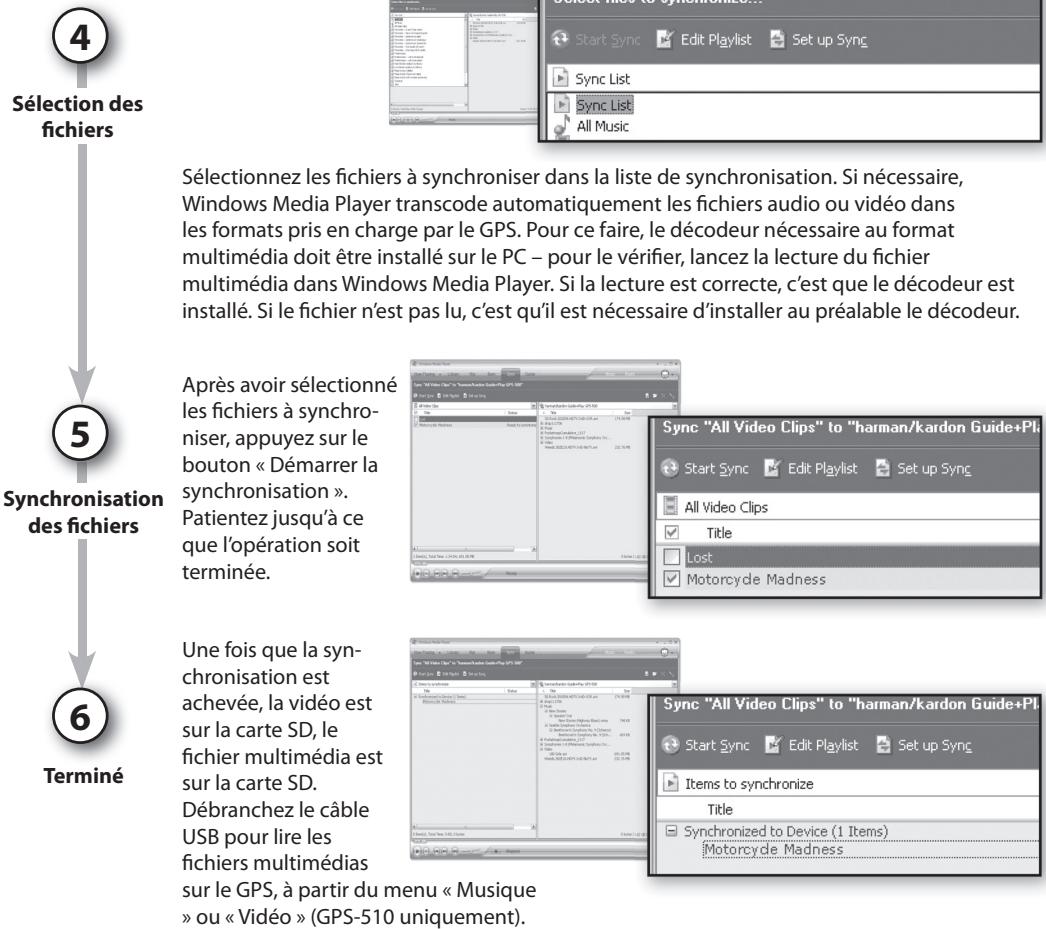

Préparation du GPS pour la synchronisation

• Insérez la carte SD dans la fente d'insertion SD du GPS.
• Débranchez le câble USB du GPS.
• Entrez dans le menu « Configuration », sélectionnez « USB », puis « MTP »
• Utilisez le câble USB fourni pour raccorder le GPS à une prise USB du PC.

Préparation du PC pour la synchronisation

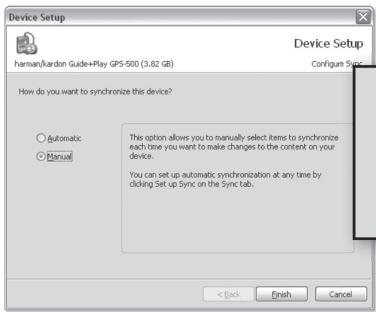

Lors du premier branchement du câble, la fenêtre suivante ou une fenêtre similaire s'affiche à l'écran :

Localisation des fichiers sur le PC

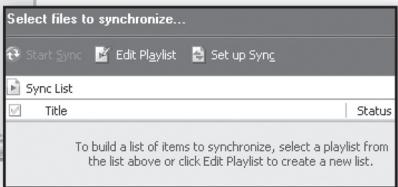

Dans la fenêtre du Windows Media Player, sélectionnez « Synchronisation » pour définir une « liste de synchronisation »

Sélectionnez « Manuel » pour désigner manuellement les fichiers multimédias à synchroniser avec le périphérique.

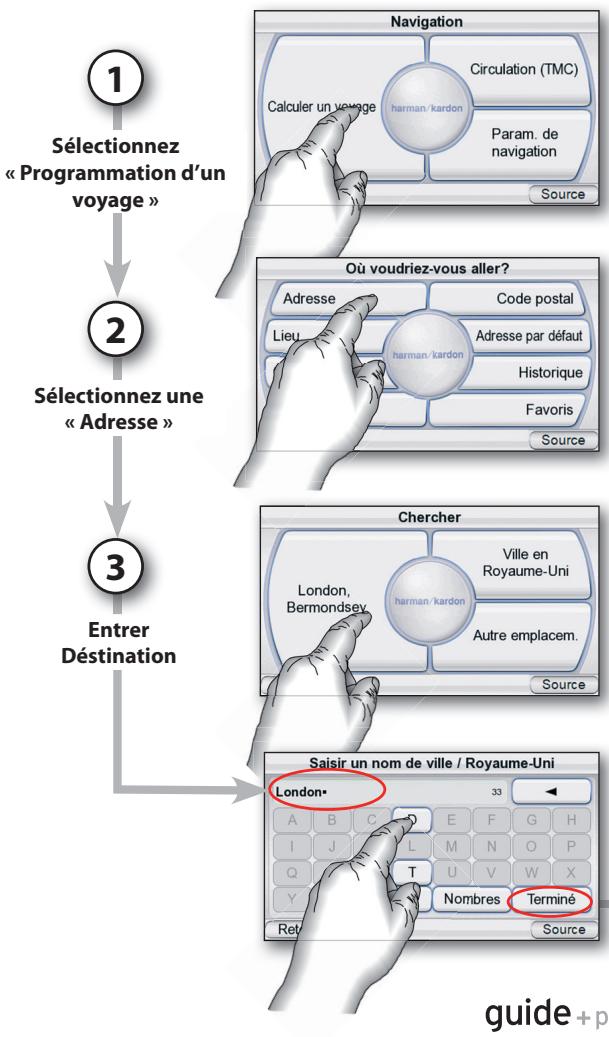

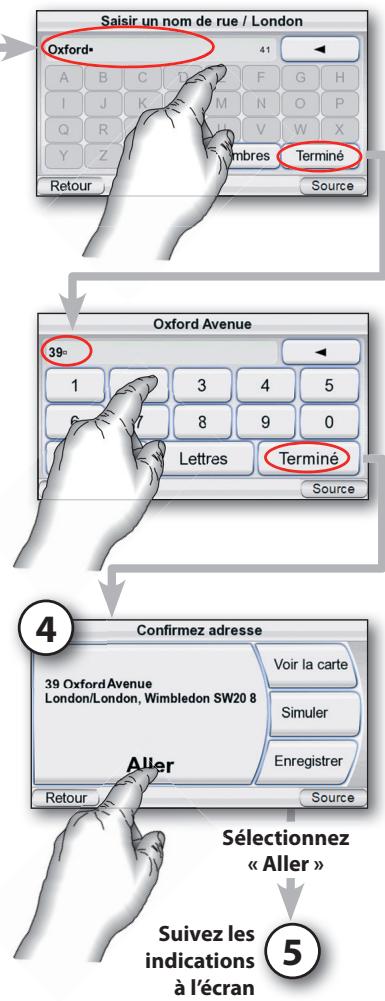

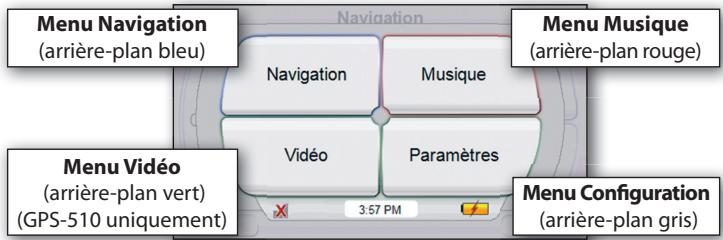

Menu principal

L'écran des menus de couleur vous fournit un accès direct aux principales fonctionnalités du GPS unit. Vous pouvez facilement revenir au menu principal en appuyant sur le bouton « Source », dans l'angle inférieur droit de chaque écran.

Utilisation du lecteur audio

Sélectionnez « Musique » dans le menu Source pour afficher l'écran « Artistes ». Vous pouvez parcourir le contenu musical par Artiste, Album, Genre, Liste de lecture ou Morceau, à l'aide du bouton approprié. Veuillez noter que des informations correctes de balise ID3 sont nécessaires pour une navigation basée sur autre chose que Song.

Exemple du menu Musique

Utilisation du lecteur vidéo (GPS-510 uniquement)

Sélectionnez « Video » dans le menu Source pour afficher l'écran « Video ». Vous pouvez afficher tous les fichiers video stockés sur la carte SD et en sélectionner un pour la lecture, en appuyant sur le nom de fichier approprié.

Pour des raisons de sécurité, les fonctions de navigation sont désactivées lorsque le mode video est activé. Ne tentez pas de désactiver

les fonctions de sécurité intégrées dans l'appareil.

Toute modification de cet article peut provoquer des dommages graves et annulera la garantie.

Définition vers le haut/bas

Exemple de menu Vidéo

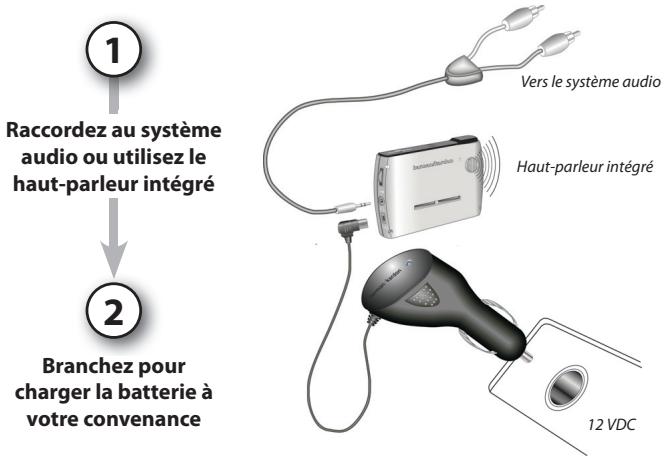

Écoute audio (véhicule)

Un câble audio séparé n'est pas fourni avec l'appareil et doit être acheté séparément si nécessaire. Veillez consulter le manuel du système audio de votre véhicule pour déterminer le type de câble correct.

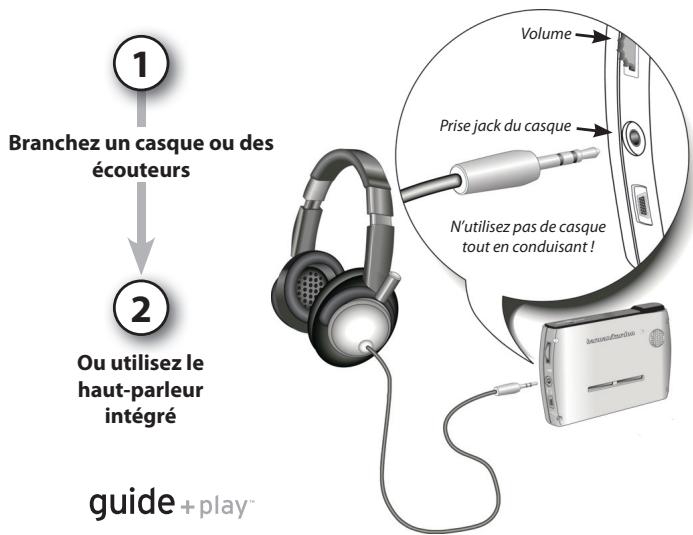

Écoute audio (en dehors du véhicule)

Les suggestions d'installation et d'utilisation mentionnées par le fabricant peuvent être sujettes à restrictions ou limitations par les lois fédérales, d'État ou locales. L'utilisateur doit vérifier si l'installation et l'utilisation de cet appareil sont régies par une quelconque loi, avant son installation ou son utilisation. Pour en savoir plus, veuillez consulter le manuel d'utilisation sur http://www.harmankardon.com

SYMPTÔME	SOLUTION
L'appareil ne se met pas sous tension	Rechargez la batterie, vérifie l'interrupteur VERROUILLAGE
L'appareil ne bénéficia pas d'un bon signal GPS	Assurez-vous que l'appareil dispose d'une vue dégagée et libre d'obstacle en direction du ciel. Si votre vehicule est équipé d'un pare-soleil blindé, il sera peut-être nécessaire d'utiliser une ANTENNE GPS externe
L'appareil ne dispose d'aucune chanson/film	Il est nécessaire d'insérer une carte SD
L'ordinateur voit l'appareil comme « Périphérique MTP »	Modifiez les préférences « USB » dans le menu « Configuration »
L'écran est trop clair ou trop nombre	Réglez la luminosité dans le menu « Configuration » ou appuyez sur la molette rotative du côté droit
Le volume est trop faible pour les indications de navigation	Réglez-le à l'aide de la molette rotative du côté droit
La ventouse se décolle	Replacez-la avec une certaine force
L'écran est desserré	Assurez-vous qu'il est fermement « cliqué » en place, en bas et derrière
L'appareil ne répond plus et il est impossible de lemettre hors tension	À l'aide d'un trombone, appuyez sur le bouton Reset du côté droit du panneau arrêté
Aucune lecture audio ou video	Assurez-vous que le type du filchier multimédia lu est bien pris en charge par l'appareil
Aucune réception TMC	Vérifiez si le cable de l'antenne TMC est bien raccordé
L'appareil ne se met pas sous tension, même s'il a été mis hors tensionAAPARAVANT AVEÇE UN BATTERIE PLÉINE	Rechargez la batterie. L'appareil consomme en permanence une petite quantité d'énergie, ce qui vide la batterie même en cas de non-utilisation

Téléchargez le manuel complet sur www.guidandplay.eu

Temperatures:

Fonctionnement normal: -10^(+14^) to +55^(+131^).

Stockage de courte durée: -20°C (-4^) to +60^(+140^).

Stockage de longue durée: 0^(+32^) to +25^(+77^).

harman/kardon

guide + play

8500 Balboa Boulevard, Northridge, CA 91329, USA

www.harmankardon.com

© 2008 Harman International Industries, Incorporated. Tous droits réservés

Déclaration de conformité

déclarons sous notre propre responsabilité que le produit décrit dans ce mode d'emploi est conforme aux normes techniques:

EN 55022:2006, Class B

EN 55024:1998+A1:2001+A2:2003

EN 61000-4-2 : 1995+A1 : 1998+A2 : 2000

EN 61000-4-3:2002+A1:2002

EN 61000-4-4:2004

EN61000-4-6:1996+A1:2000

EN61000-4-8:1993+A1:2000

Klaus Lebherz

Heilbronn, l'Allemagne 04/08
