| Type d'appareil | Gestionnaire d'énergie |
| Fonction principale | Programmation et délestage électrique |
| Utilisation | Habitat neuf et existant |
| Programmation | Hebdomadaire |
| Contacteur intégré | Contacteur jour/nuit 16A |
| Relais | Relais Eau Chaude Sanitaire avec retour automatique |
| Compatibilité | EDF Électronique Mono / Triphasé et mécanique monophasé |
| Nombre de zones | 2 zones |
| Alimentation | 230 V - 50 Hz |
| Déclenchement délestage | Cylique avec zone |
| Affichage | Écran digital hebdomadaire |
| Fonctions supplémentaires | Témoin de réception télé-information, témoin de délestage, touche de relance |
| Installation | Montage sur tableau électrique |
| Optimisation | Optimisation de l'abonnement tarifaire |
| Gestion des appareils | Priorisation des appareils à délester (chauffage, éclairage, électroménager) |
FOIRE AUX QUESTIONS - PACK PILOT ATLANTIC
Questions des utilisateurs sur PACK PILOT ATLANTIC
Le code erreur 7 sur le thermostat ATLANTIC PACK PILOT indique généralement un problème lié à la sonde de température. Voici comment identifier et résoudre ce problème :
1. Vérification de la sonde de température
- Assurez-vous que la sonde est correctement connectée au thermostat. Vérifiez les fils et les connexions pour détecter toute déconnexion ou dommage.
- Vérifiez que la sonde n'est pas en contact avec des objets pouvant fausser la mesure, comme un mur froid ou une source de chaleur proche.
2. Réinitialisation du thermostat
Essayez de réinitialiser l'appareil pour éliminer une erreur temporaire. Cette opération peut généralement être réalisée via un bouton de réinitialisation ou en coupant l'alimentation quelques secondes avant de la remettre.
3. Assistance technique
Si le code erreur persiste après ces vérifications, il est recommandé de contacter le service client ATLANTIC. La sonde pourrait nécessiter un remplacement ou une intervention technique plus approfondie.
Si votre thermostat ATLANTIC PACK PILOT se met en arrêt lorsqu'il est en mode programmation, plusieurs causes peuvent expliquer ce comportement :
1. Vérification de l'alimentation électrique
Assurez-vous que le thermostat est correctement alimenté. Vérifiez que le disjoncteur n'a pas sauté et que l'appareil est bien branché.
2. Réglages de la programmation
Un arrêt peut survenir si les plages horaires ou les températures programmées sont mal configurées. Par exemple, si la température programmée est atteinte, le thermostat peut automatiquement s'arrêter pour économiser de l'énergie.
3. Mode de fonctionnement
Vérifiez si le thermostat est en mode « Auto » ou « Manuel » :
- En mode « Auto », le thermostat suit la programmation et peut s'arrêter lorsque la température cible est atteinte.
- En mode « Manuel », le thermostat fonctionne en continu selon le réglage manuel.
4. Réinitialisation du thermostat
Si le problème persiste, une réinitialisation peut être nécessaire pour corriger d'éventuels dysfonctionnements internes.
5. Codes d'erreur
Si un code d'erreur apparaît à l'écran, il peut indiquer la cause précise de l'arrêt. Notez ce code pour un diagnostic plus approfondi.
6. Assistance technique
Si aucune de ces étapes ne résout le problème, il est conseillé de contacter le service client ATLANTIC pour obtenir une aide spécialisée.
Téléchargez la notice de votre Gestionnaire d'énergie électrique au format PDF gratuitement ! Retrouvez votre notice PACK PILOT - ATLANTIC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PACK PILOT de la marque ATLANTIC.
MODE D'EMPLOI PACK PILOT ATLANTIC
■ Fil Pilote
Habitat neuf / Habitat existant
■ Facile à programmer
Optimisation de l'abonnement tarifique

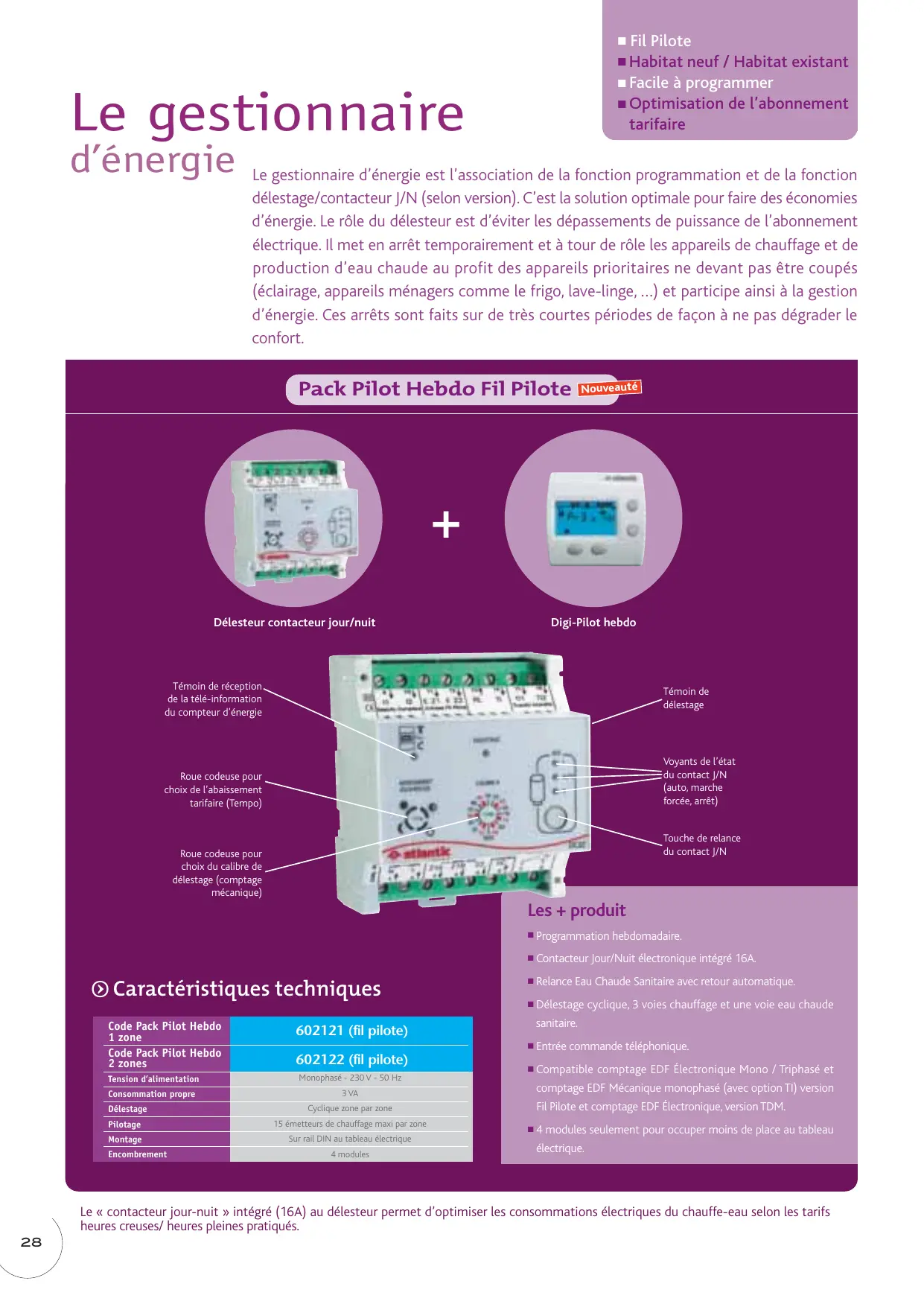

Le gestionnaire
d'énergie
Le gestionnaire d'énergie est l'association de la fonction programmation et de la fonction délestage/contacteur J/N (selon version). C'est la solution optime pour faire des économies d'énergie. Le role du délesteur est d'éviter les dépassements de puissance de l'abonnement électrique. Il met en arrêt temporairement et à tour de role les apparêils de chauffage et de production d'eau chaude au profit des apparêils prioritaires ne devant pas être coupés (éclairage, apparêils menagers comme le frigo, lave-linge, ...) et participe ainsi à la gestion d'énergie. Ces arrêts sont faits sur de très courtes périodes de façon à ne pas dégrader le comfort.
Pack Pilot Hebdo Fil Pilote Nouveauté

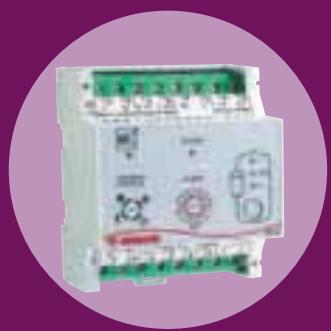

Délesteur contacteur jour/nuit

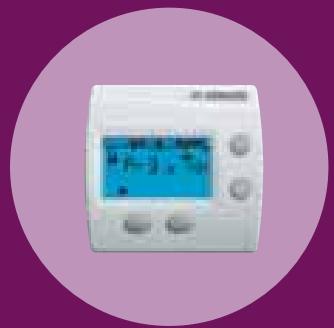

Digi-Pilot hebdo
Témoin de réception de la télé-information du compteur d'énergie
Roue codeuse pour choix de l'abaissement tarifique (Tempo)
Roue codeuse pourchoix du calibre dedélestage (comptagemécanique)
Témoin de délestage
Voyants del'état du contact J/N (auto, marche force, arrêt)
Touch de reliance du contact J/N
Caracteristiques techniques
| Code Pack Pilot Hebdo 1 zone | 602121 (fil pilote) |
| Code Pack Pilot Hebdo 2 zones | 602122 (fil pilote) |
| Tension d'alimentation | Monophasé - 230 V - 50 Hz |
| Consommation propre | 3 VA |
| Délestage | Cyclique zone par zone |
| Pilotage | 15 émetteurs de chauffage maxi par zone |
| Montage | Sur rail DIN au tableau électrique |
| Encombrement | 4 modules |
Les + produit
Programmation hebdomadaire.
Contacteur Jour/Nuit électronique intégré 16A.
Reliance Eau Chaude Sanitaire avec retour automatique.
Délestage cyclique, 3 voies chauffage et une voie eau chaude sanitaire.
- Entrée commande téléphonique.
- Compatible comptage EDF Électronique Mono / Triphase et comptage EDF Mécanique monophasé (avec option TI) version Fil Pilote et comptage EDF Électronique, version TDM.
- 4 modules seulement pour occuper moins de place au tableau électrique.
Pack Pilot Plus
Digi-Pilot
Délesteur contacteur jour/nuit
Les + produit
■ Programmation journalière.
Contacteur Jour/Nuit électronique intégré 16A.
Reliance Eau Chaude Sanitaire avec retour automatique.
Délestage cyclique, 3 voies chauffage et une voie eau chaude sanitaire.
Entree commande telephonique.
- Compatible comptage EDF Électronique Mono / Triphasé et comptage EDF Mécanique monophasé (avec option Tl) version Fil Pilote et comptage EDF Électronique, version TDM.
- 4 modules seulement pour occuper moins de place au tableau électrique.

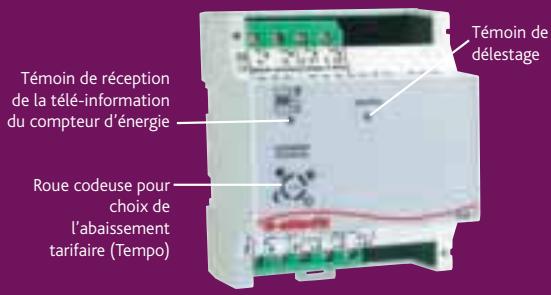

Pack Pilot
Délesteur
Digi-Pilot
Les + produit
Délestage sur 3 voies chauffage.
Compatible comptage EDF électronique monophasé.
Option tarifaire TEMPO.
Caracteristiques techniques
| Code Pack Pilot Plus 1 zone | 602061 |
| Code Pack Pilot Plus 2 zones | 602062 |
| Tension d'alimentation | Monophasé - 230 V - 50 Hz |
| Consommation propre | 3 VA |
| Délestage | Cyclique zone par zone |
| Pilotage | 15 émetteurs de chauffage maxi par zone |
| Montage | Sur rail DIN au tableau électrique |
| Encombrement | 4 modules |
Caracteristiques techniques
| Code Pack Pilot 1 zone | 602021 |
| Code Pack Pilot 2 zones | 602022 |
| Tension d'alimentation | Monophasé - 230 V - 50 Hz |
| Consommation propre | 3 VA |
| Délestage | Cyclique zone par zone |
| Pilotage | 15 émetteurs de chauffage maxi par zone |
| Montage | Sur rail DIN au tableau électrique |
| Encombrement | 4 modules |
Le gestionnaire
d'énergie
■ Fil Pilote / Courant Porteur
Habitat neuf / Habitat existant
■ Facile à programmer
Optimisation de l'abonnement tarifique
Pack Énergie Fil Pilote
Délesteur contacteur jour/nuit
Kit Boitier Mural
Pack Énergie Courant Porteur
Délesteur jour/nuit
Kit Boitier Mural

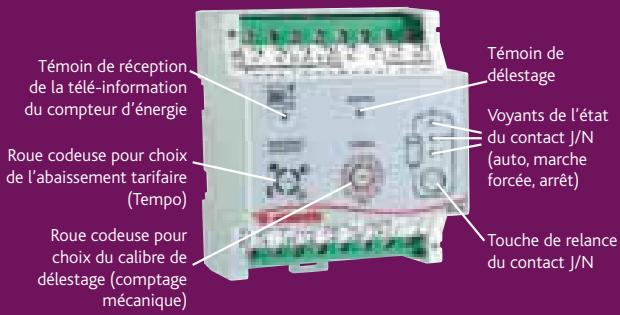

Témoin de réception de la télé-information du compteur d'énergie
Roue codeuse pour besoin de l'abaisissement tarifique (Tempo)
Roue codeuse pourCHOIX du calibre de délestage (comptage mécanique)
Témoin de délestage Voyants de l'etat du contact J/N (auto, marche forcee, arrêt)
Touche de relancedu contact J/N
Le « contacteur jour-nuit » intégré (16A) au délesteur permet d'optimiser les consommations électriques du chauffe-eau selon les tarifs heures creuses/ heures pleines pratiqués.
Les + produit
- Contacteur Jour/Nuit électronique intégré 16A.
Relance Eau Chaude Sanitaire avec retour automatique.
Délestage cyclique, 3 voies chauffage et une voie eau chaude sanitaire. - Entrée commande téléphonique.
- Compatible comptage EDF Électronique Mono / Triphase et comptage EDF Mécanique monophasé (avec option TI) version Fil Pilote, comptage EDF Électronique, version TDM.
4 modules seulement pour occuper moins de place au tableau électrique.
Caracteristiques techniques
| FIL PILOTÉ | COURANT PORTEUR | |
| Code Pack Energie1 zone | 603011 | 602041 |
| Code Pack Energie2 zones | 603012 | 602042 |
| Tension d'alimentation | Monophasé - 230 V - 50 Hz | |
| Consommation propre | 3 VA | |
| Délestage | Fil Pilote : Cyclique zone par zone | |
| TDM : Cyclique apparéil par apparéil | ||
| Pilotage | 15 émetteurs de chauffage maxi par zone | |
| Montage | Sur rail DIN au tableau électrique | |
| Encombrement | 4 modules | |
Accessoires Codes
| Indicateur de consommation | 602023 |
| Transformateur d'intensité | 602401 |
| Passerelle ComptageMécanique Électronique | 602400 |
| Coupleur de phase TDM | 602214 |

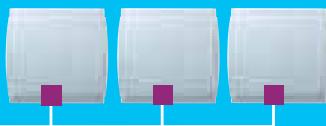

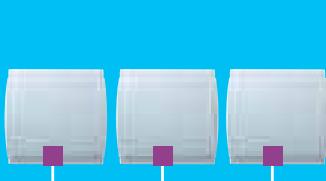

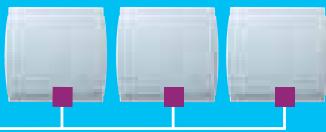

Créer une zone de chauffage
Programmation centralisée
COWRANT PORTEEN
eennnnnne
Kit Boitler Mural 2 Zones Code 602216
RRECEION
Sortie de cable Code 602015
Code 602015
Interface TDM Code 602211
Prévoir un Kit Boitier Mural (2 zones), et autant d'interfaces ou de sorties de cable que d'émetteurs de chaleur.
FIL PLOTE
Prévoir un Kit Boitier Mural (1 ou 2 zones) selon le nombre de zones à programmer ou un Digi Pilot (1 ou 2 zones).
FIL PILEOTE
Kit Boitier Mural
1 zone Code 602008
2 zones Code 602009
Digi-Pilot
1 zone Code 602031
2 zones Code 602032
Digi-Pilot Hebdo
1 zone Code 602131
2 zones Code 602132
KIT BOITIER MURAL
DIGI PILOT
DIGI PILOT HEBDO
Gestionnaire d'énergie pour 1 ou 2 zones de chauffage
Kit Boitier Mural
Pack Énergie
1 zone Code 603011
2 zones Code 603012
Digi-Pilot Hebdo
Pack Pilot Hebdo
1 zone Code 602121
2 zones Code 602122
Digi-Pilot
Pack Pilot Plus
1 zone Code 602061
2 zones Code 602062
Pack Pilot
1 zone Code 602021
2 zones Code 602022
Pack Énergie
1 zone Code 602041
2 zones Code 602042
Sortie de cable
Code 602015
Interface TDM
Code 602211
