MODE D'EMPLOI INTERFACE ATLANTIC

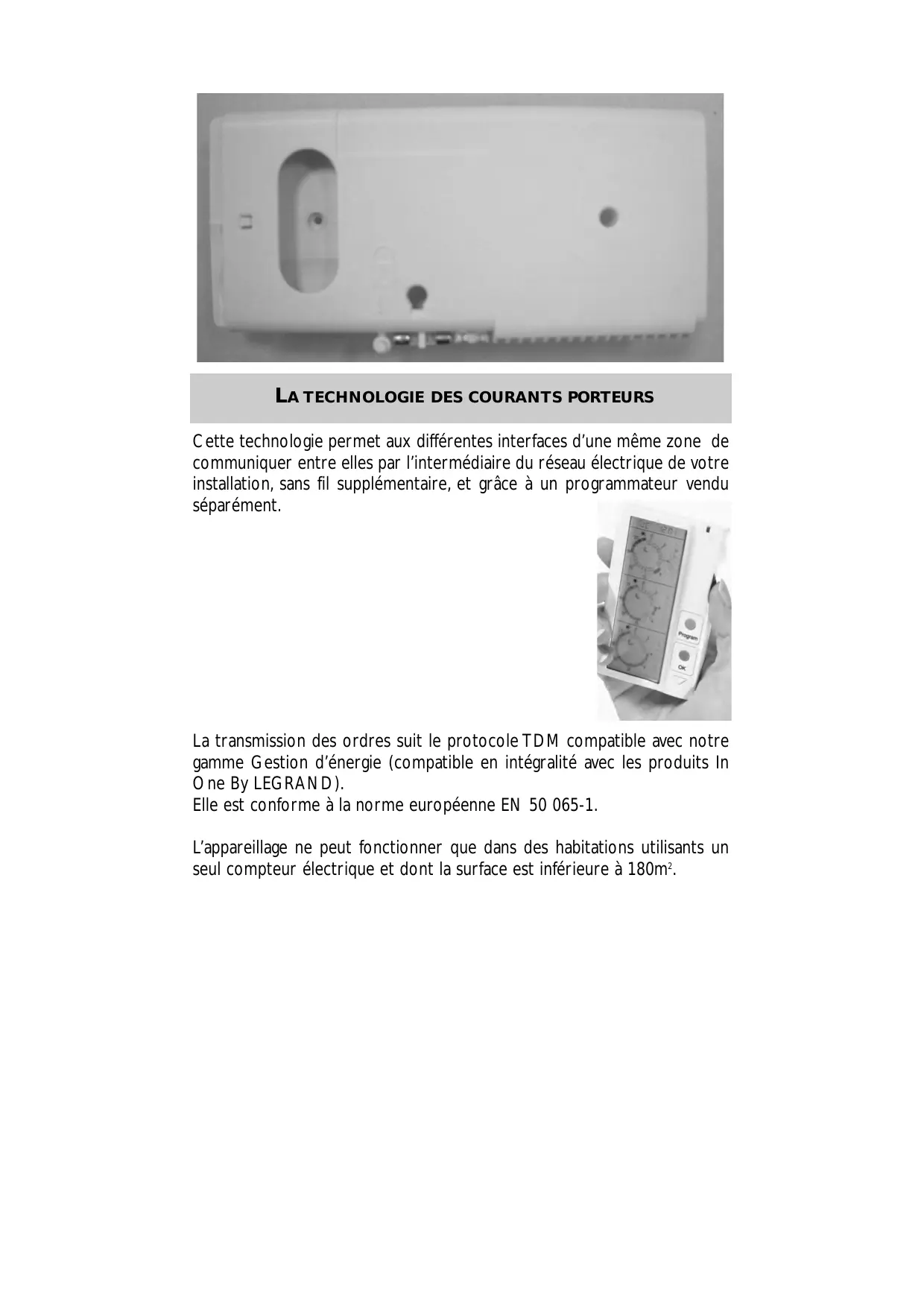

Cette technologie permet aux différentes interfaces d’une même zone de communiquer entre elles par l’intermédiaire du réseau électrique de votre installation, sans fil supplémentaire, et grâce à un programmateur vendu séparément. La transmission des ordres suit le protocole TDM compatible avec notre gamme Gestion d’énergie (compatible en intégralité avec les produits In One By LEGRAND). Elle est conforme à la norme européenne EN 50 065-1. L’appareillage ne peut fonctionner que dans des habitations utilisants un seul compteur électrique et dont la surface est inférieure à 180m2. INSTALLATION Phase=marron ALIMENTATION Avant d’installer l’interface, vérifiez que le fil pilote de l’appareil (conducteur noir) est raccordé sur un domino vide. En aucun cas, le fil pilote de l’appareil équipé d’une interface ne peut être raccordé à: un conducteur phase . une autre horloge de programmation. un conducteur neutre. NEUTRE Neutre=bleu un conducteur terre. PHASE Fil pilote=Noir Branchement recommandé pour la sécurité
ATTENTION Il ne faut pas installer deux programmateurs sur la même zone de programmation. Dans le cas d’une installation triphasée (400V), les ordres doivent pouvoir circuler d’une phase à l’autre. Pour cette raison, la présence d’un coupleur de phase est obligatoire (vendu séparément). a- Comment installer l’interface sur votre appareil ?
1) Retirez l’appareil des fixations murales (après avoir mis l’installation
électrique Hors tension)
2) Retirez le cache de protection transparent à l’aide d’un tournevis.
Ne pas déformer les lames de contact.
3) Positionnez l’interface dans le logement du boitier.
4) Fixez l’interface à l’aide des 2 vis fournies (ne pas utiliser un autre type de
vis).Vissez fermement VIS
5) Remettez l’appareil sur son support. Mettre l’appareil sous tension.
b- Création des zones de programmation. Si vous disposez d’un gestionnaire d’énergie, reportez-vous à sa notice. Si vous disposez d’une commande murale, reportez-vous à sa notice. Une zone de chauffage se définit par un ensemble d’appareils qui fonctionnent selon la même programmation. Pour créer une zone, il faut une interface sur chaque appareil de la zone.
1) Sur un premier appareil, appuyez brièvement
sur le bouton poussoir, celui-ci se met à clignoter lentement.
2) Appuyez à nouveau, le clignotement devient
3) Répétez ces opérations sur tous les autres
appareils de la même zone.
4) Revenez sur le premier appareil pour effectuer
un nouvel appui bref. Vous terminerez ainsi la création de la zone. Les voyants de tous les appareils de cette zone s’éteignent.
5) Renouvelez ces opérations sur chaque zone.
c- Comment installer le programmateur dans l’interface. Un seul programmateur est nécessaire par zone. Il peut être inséré dans l’interface de votre choix dans la zone.
Retirez l’obturateur de l’interface
Connecteur vers le bas
Face arrière vers le mur Le voyant doit cligno ter 5 fois consécutivement (validation de la bonne connexion du programmateur). Engagez à fond... RETOUR
À L’ETAT DE LIVRAISON
Tous les voyants des interfaces sont éteints.
1) Appuyez brièvement sur le bouton de l’interface à initialiser. Le voyant
2) Appuyez une deuxième fois sur le bouton et le maintenir enfoncé pen
dant 10 secondes. Le voyant clignote toujours lentement.
3) Au bout des 10 secondes, le voyant clignote rapidement. Relâchez le
bouton poussoir. Le voyant s’éteint. La remise à l’état de livraison de cette interface a été effectuée. MISE EN GARDE Veillez à ne pas introduire d’objets étrangers dans l’interface sans programmateur. EN CAS
Si un ou plusieurs appareils de la zone ne répondent pas à la programmation:
1) Vérifiez que l’interface est bien vissée.
2) Vérifiez que les lames de contact ne sont pas déformées.
3) Vérifiez que la zone est correctement créée:
- Sur un appareil de la zone, appuyer 2 fois sur le bouton poussoir (clignotement rapide). - Vérifier que les appareils de la même zone clignotent également rapidement. Sinon, reprendre la procédure de création de la zone (paragraphe b).
