PM 0.5 SUB - Moniteur de studio FOSTEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses amplifié pour moniteurs de studio
Marque	FOSTEX
Modèle	PM 0.5 SUB
Dimensions (LxHxP)	297 × 400 × 420 mm
Poids	Environ 16 kg
Alimentation	120 V 60 Hz / 230 V 50/60 Hz
Consommation électrique	75 W
Amplificateur intégré	100 Watts
Transducteur	Woofer 200 mm (8 pouces)
Charge acoustique	Bass reflex
Réponse en fréquence	22 Hz – 90 Hz
Volume du coffret	26 litres
Connecteurs d'entrée	XLR 3 points symétrique (+4 dBu), Jack 6,35 mm asymétrique (-10 dBV)
Connecteurs de sortie	XLR 3 points symétrique (+4 dBu)
Impédance d'entrée	≥ 10 kΩ
Impédance de sortie	≤ 1 kΩ
Rapport signal/bruit	80 dB
Phase	Commutable (polarité positive/négative)
Filtre coupe-haut	120 Hz, pente -12 dB/octave
Filtre coupe-bas (woofer)	55 Hz, pente -18 dB/octave
Filtre coupe-bas (infrabasses)	20 Hz, pente -18 dB/octave
Réglages	Woofer Gain (potentiomètre), inverseur de phase
Installation	Simple, sans réglage de fréquence de coupure
Entretien et nettoyage	Nettoyer l'extérieur avec un chiffon doux et sec. Éviter les produits abrasifs.
Sécurité	Débrancher avant nettoyage. Ne pas exposer à l'eau ou à l'humidité.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter un technicien agréé.

FOIRE AUX QUESTIONS - PM 0.5 SUB FOSTEX

Comment connecter le PM 0.5 SUB à mes enceintes FOSTEX PM 0.5 ?

Reliez la sortie de votre source audio à l'entrée du caisson via un câble XLR ou Jack 6,35 mm. Utilisez ensuite la sortie XLR du caisson pour alimenter vos enceintes PM 0.5. Assurez-vous que la polarité est correcte en ajustant l'inverseur de phase si nécessaire.

Quel est le réglage optimal du Woofer Gain ?

Le réglage du Woofer Gain dépend de l'acoustique de votre pièce et de votre goût personnel. Commencez avec le potentiomètre au milieu (0 dB) et ajustez progressivement jusqu'à obtenir un équilibre harmonieux avec vos enceintes principales.

Que faire si le caisson ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise secteur est sous tension. Assurez-vous que l'interrupteur marche/arrêt est en position ON. Si le problème persiste, contactez un technicien agréé.

Puis-je utiliser ce caisson avec d'autres marques d'enceintes ?

Oui, le PM 0.5 SUB est compatible avec la plupart des enceintes de studio grâce à ses entrées XLR et Jack. Assurez-vous de régler correctement le niveau et la phase pour une intégration optimale.

Comment inverser la phase ?

Utilisez l'inverseur de phase situé sur le panneau arrière. Basculez entre les positions positive et négative et écoutez pour déterminer celle qui offre la meilleure cohérence sonore avec vos enceintes principales.

Quelle est la fréquence de coupure recommandée ?

La fréquence de coupure haute est fixée à 120 Hz avec une pente de -12 dB/octave. Le caisson possède également des filtres coupe-bas à 55 Hz et 20 Hz. Aucun réglage supplémentaire n'est nécessaire : l'installation est automatique.

Le caisson émet un bourdonnement, que faire ?

Un bourdonnement peut provenir d'une boucle de masse. Essayez d'utiliser des câbles symétriques XLR et vérifiez que tous les appareils sont branchés sur le même circuit électrique. L'inverseur de phase peut également aider à réduire le bruit.

Quelles sont les dimensions exactes ?

Les dimensions du caisson sont de 297 mm de largeur, 400 mm de hauteur et 420 mm de profondeur. Assurez-vous que l'espace d'installation est suffisant pour une ventilation adéquate.

Quelle est la consommation électrique ?

La consommation électrique est de 75 W sous 120 V 60 Hz ou 230 V 50/60 Hz. Un amplificateur de 100 W est intégré pour alimenter le woofer.

Comment entretenir le caisson ?

Nettoyez l'extérieur avec un chiffon doux et sec. N'utilisez jamais de produits chimiques ou abrasifs. Débranchez l'appareil avant tout nettoyage. Évitez l'exposition à l'humidité ou aux températures extrêmes.

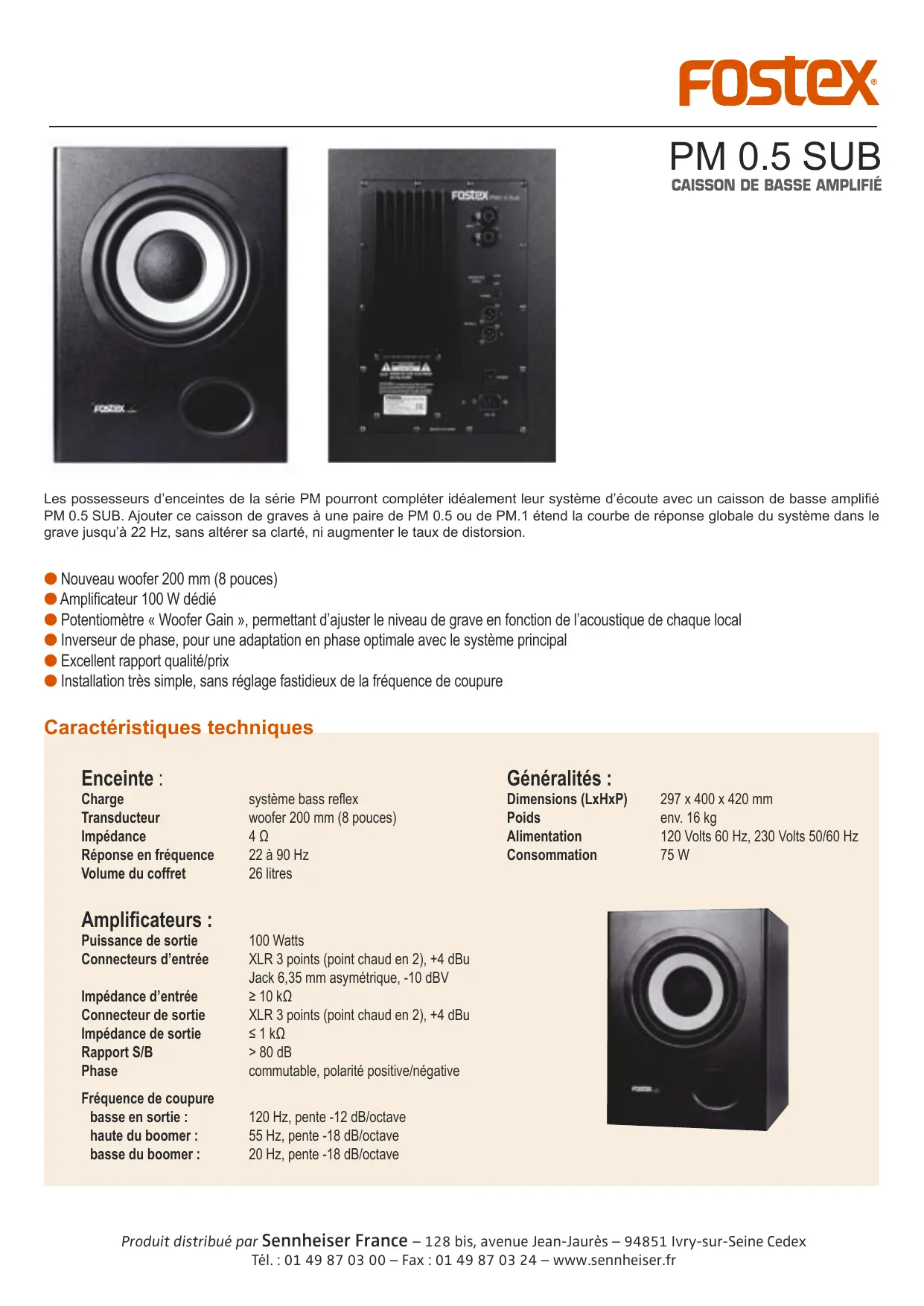

MODE D'EMPLOI PM 0.5 SUB FOSTEX

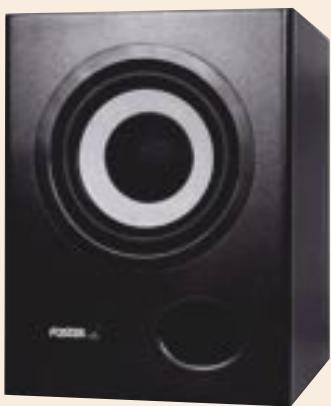

Les possesseurs d'enceintes de la série PM pourront compléter idéalement leur système d'écoute avec un caisson de basses amplifié PM 0.5 SUB. Ajouter ce caisson de graves à une paire de PM 0.5 ou de PM.1 étend la courbe de réponse globale du système dans le grave jusqu'à 22 Hz, sans ALTERER sa clarté, ni augmenter le taux de distorsion.

• Nouveau woofer 200 mm (8 pouces) • Amplificateur 100 W dédié Potentiomètre « Woofer Gain », permettant d'ajuster le niveau de grave en fonction de l'acoustique de chaque local Inverseur de phase, pour une adaptation en phase optimale avec le système principal Excellent rapport qualité/prix Installation très simple, sans réglage fastidieux de la fréquence de coupure

Caractéristiques techniques

Charge

Transducteur

Impedance

Réponse en fréquence

Volume du coffret

système bass reflex

woofer 200mm (8 pouces)

22 à 90 Hz

26 litres

Généralités :

Dimensions (LxHxP)

Poids

Alimentation

Consummation

297× 400× 420mm

env. 16 kg

120 Volts 60 Hz, 230 Volts 50/60 Hz

75W

Amplificateurs :

Puissance de sortie

Connecteurs d'entrée

Impédance d'entrée

Connecteur de sortie

Impédance de sortie

Rapport S/B

Phase

Fréquence de coupure

basse en sortie :

haute du boomer :

basse du boomer :

100 Watts

XLR 3 points (point chaud en 2), +4 dBu

Jack 6,35 mm asymétrique, -10 dBV

≥ 10 kΩ

XLR 3 points (point chaud en 2), +4 dBu

≤ 1kΩ

80dB

commutable, polarité positive/négative

120 Hz, pente -12 dB/octave

55 Hz, pente -18 dB/octave

20 Hz, pente -18 dB/octave
