Intitulé	Description
Type de produit	Capteur de proximité OMRON ZS
Caractéristiques techniques principales	Capteur inductif, détection sans contact, précision élevée
Alimentation électrique	24 VDC
Dimensions approximatives	Variable selon le modèle, généralement compact
Poids	Léger, généralement inférieur à 500 g
Compatibilités	Compatible avec divers systèmes d'automatisation et de contrôle
Type de batterie	Non applicable (fonctionne sur alimentation externe)
Tension	24 VDC
Puissance	Faible consommation d'énergie, optimisé pour une utilisation prolongée
Fonctions principales	Détection de proximité, signalisation d'état, intégration facile
Entretien et nettoyage	Nettoyage régulier avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées, facilité de réparation selon le modèle
Sécurité	Conforme aux normes de sécurité électrique, protection contre les courts-circuits
Informations générales utiles	Vérifier la compatibilité avec les systèmes existants avant l'achat

FOIRE AUX QUESTIONS - ZS OMRON

Comment installer l'OMRON ZS ?

Pour installer l'OMRON ZS, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de le placer sur une surface plane et stable.

Quels sont les problèmes de connexion courants avec l'OMRON ZS ?

Les problèmes de connexion peuvent être causés par un câble mal branché ou une source d'alimentation défaillante. Vérifiez que tous les câbles sont correctement connectés et que l'alimentation est fonctionnelle.

Comment réinitialiser l'OMRON ZS ?

Pour réinitialiser l'OMRON ZS, éteignez l'appareil, débranchez-le pendant environ 30 secondes, puis rebranchez-le et rallumez-le.

L'OMRON ZS ne s'allume pas, que faire ?

Vérifiez d'abord que l'appareil est correctement branché et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, il peut nécessiter une réparation.

Où puis-je trouver des pièces de rechange pour l'OMRON ZS ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur agréé OMRON ou directement sur le site officiel d'OMRON.

Comment nettoyer l'OMRON ZS ?

Pour nettoyer l'OMRON ZS, utilisez un chiffon doux et légèrement humide. Évitez d'utiliser des produits chimiques abrasifs qui pourraient endommager l'appareil.

L'OMRON ZS émet des bips, que cela signifie-t-il ?

Des bips peuvent indiquer un problème avec l'appareil ou une alarme. Consultez le manuel d'utilisation pour interpréter les bips et savoir comment résoudre le problème.

Quelle est la garantie de l'OMRON ZS ?

La garantie standard pour l'OMRON ZS est de 2 ans à compter de la date d'achat. Conservez votre reçu comme preuve d'achat.

MODE D'EMPLOI ZS OMRON

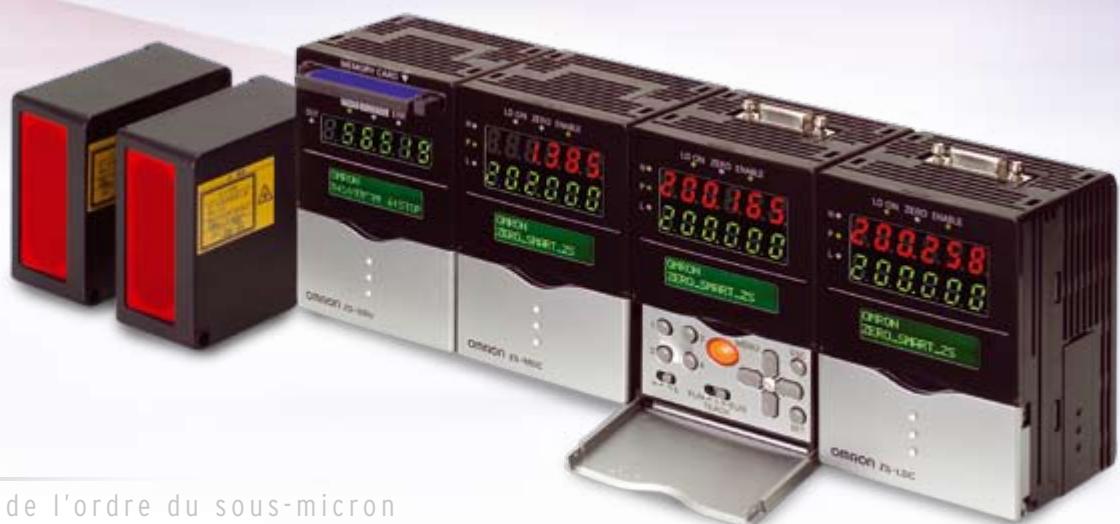

Le capteur de mesure évolutif pour toutes les surfaces

» Mesure laser de l'ordre du sous-micron

» Evolutivité exceptionnelle

» Facilité d'utilisation, d'intégration et de fonctionnement

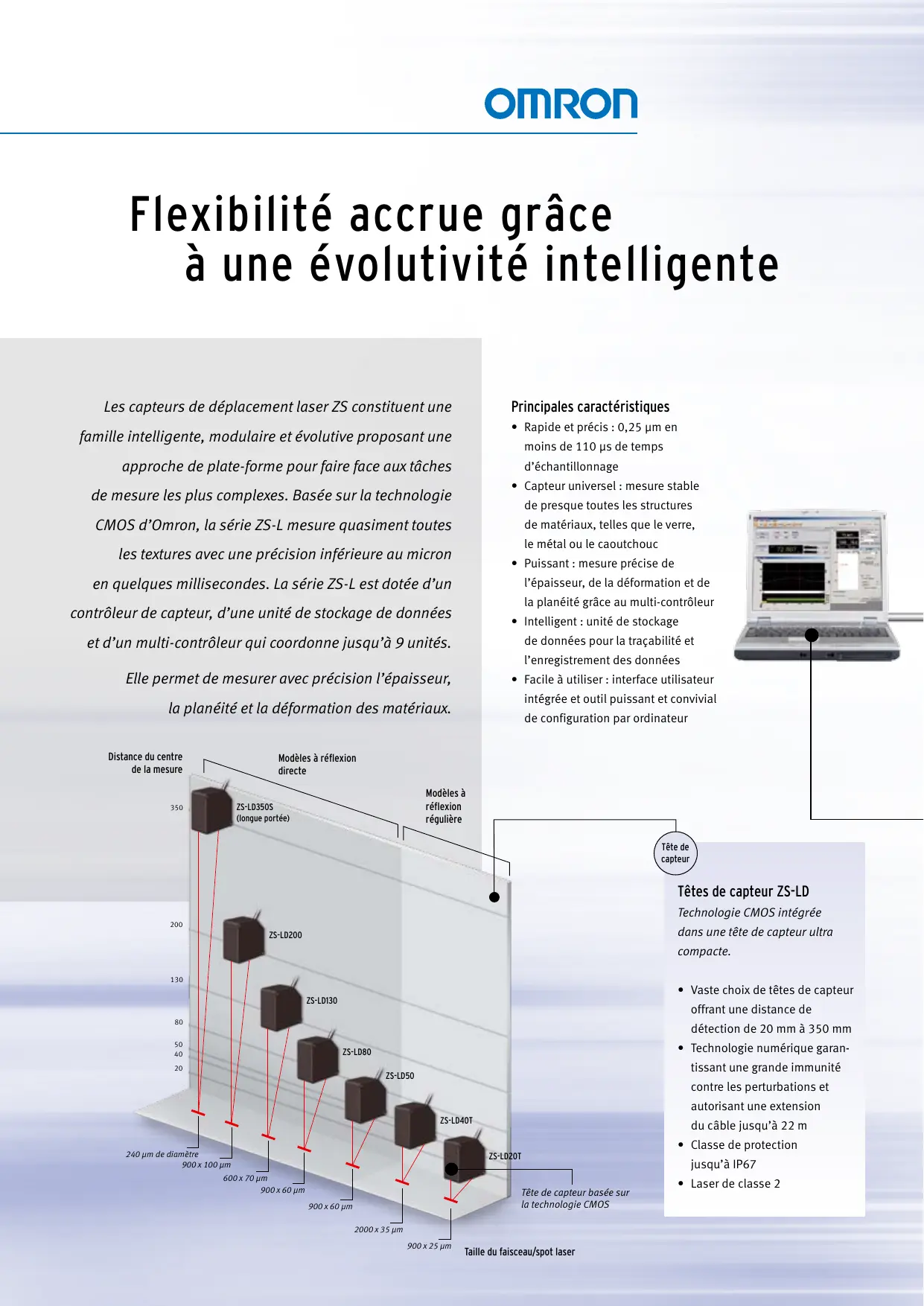

Flexibilité accrue grâce à une evolutivité intelligente

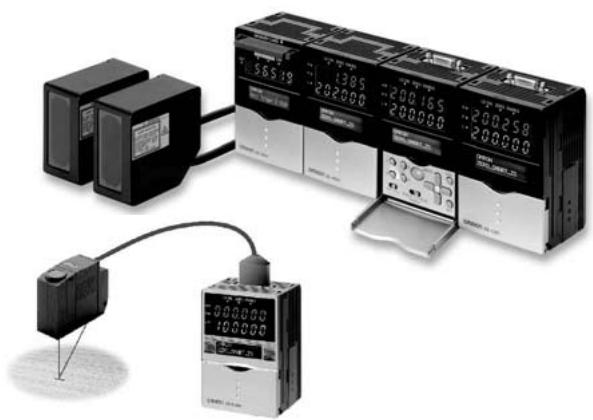

Les capteurs de déplacement laser ZS constituent une famille intelligente, modulaire et évolutive proposant une

approche de plate-forme pour faire face aux tâches de mesure les plus complexes. Basée sur la technologie CMOS d'Omron, la série ZS-L mesure quasiment toutes

les textures avec une précision inférieure au micron en quelques milliseconds. La série ZS-L est dotée d'un contrôleur de capteur, d'une unité de stockage de données et d'un multi-controiur qui coordonne jusqu'à 9 unités.

Elle permet de mesurer avec précision l'épaisseur, la planéité et la déformation des matériaux.

Principales caractéristiques

• Rapide et précis : 0,25 μm en moins de 110 μs de temps d'échantillonnage
• Capteur universal : mesure stable de presque toutes les structures de matériel, telles que le verre, le métal ou le caoutchouc
• Puissant : mesure précise de l'épaissur, de la déformation et de la planéité grâce au multi-controiour
• Intelligent: unité de stockage de données pour la traçabilité et l'enregistrement des données
• Facile à utiliser : interface utilisé intégrée et outil puissant et convivial de configuration par ordinateur

Tete de capteur

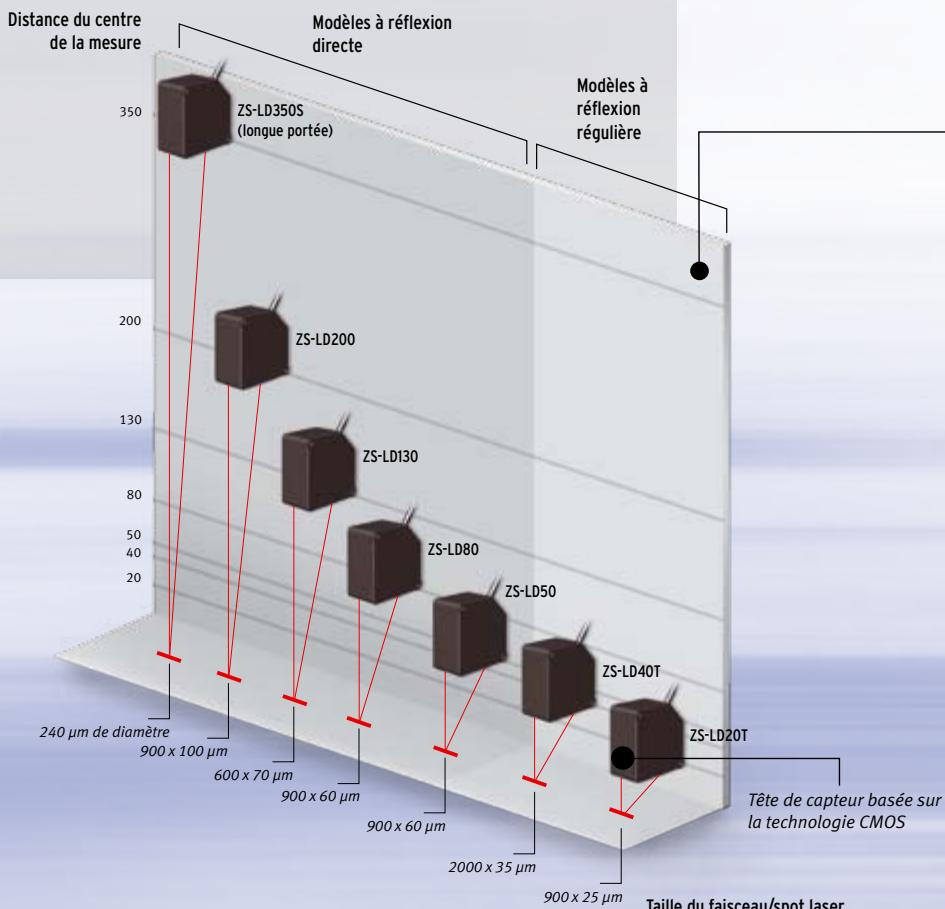

Têtes de capteur ZS-LD

Technologie CMOS intégrée dans une tête de capteur ultra compacte.

Vaste choix de têtes de capteur offrant une distance de détéction de 20 mm à 350 mm
- Technologie numérique garantissant une grande imunité contre les perturbations et autorisant une extension du câble jusqu'à 22 m
- Classe de protection jusqu'à IP67
- Laser de classe 2

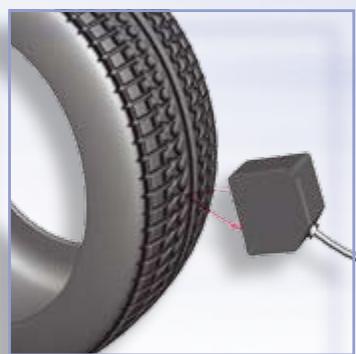

La technologie CMOS propose une détction unique, qu'elle que soit la surface

Mesure différents types de cibles, avec une précision élevée sur toutes les surfaces

Inspection de profil

Inspection de l'épaissure et de la déformation des tranches

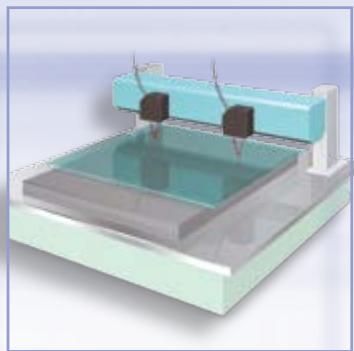

Inspection de la planéité du verre

Inspection de la hauteur des cartes de circuit imprimé

Jusqu'à 9 contrôleurs de capteur

Surveiance

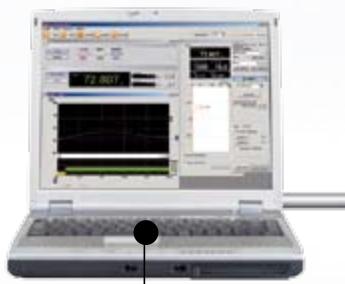

Outil SmartMonitor

Outil professionnel pour la configuration, l'installation et la surveillance.

• Fournit des graphiques simultanés de plusieurs canaux à grande vitesse
• Inclut une macro Excel pour une analyse simple
• Prend en charge des tâches de documentation et d'assurance qualité

Enregistrement

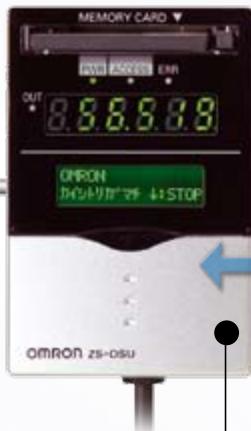

Unité de stockage de données ZS-DSU

Stockage rapide des données permettant un débogage et une configuration du système en toute simplicité.

Taux d'échantillonnage grande vitesse : 150 μs
- Support puissant pour l'enregistrement des données à l'aide de diverses fonctions de déclenchement
- Prise en charge de cartes Compact Flash pour établier la mémoire

Contrôle

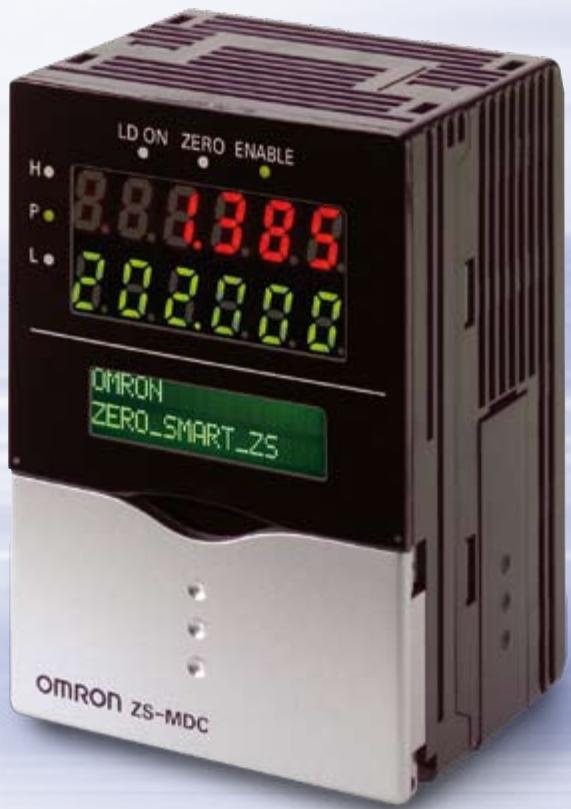

Unité multi contrôleur ZS-MDC

Coordonne le transfert de données entre les contrôleurs de capteur et effectue des calculs à grande vitesse lors de tâches de mesure complexes.

Coordination des données entre neuf contrôleurs au maximum
- Calcul rapide de mesures telles que :
- Epaisseur
- Planéité
- Déformation
- 4 tâches différentes
- Calcul libre

Fonction-nement

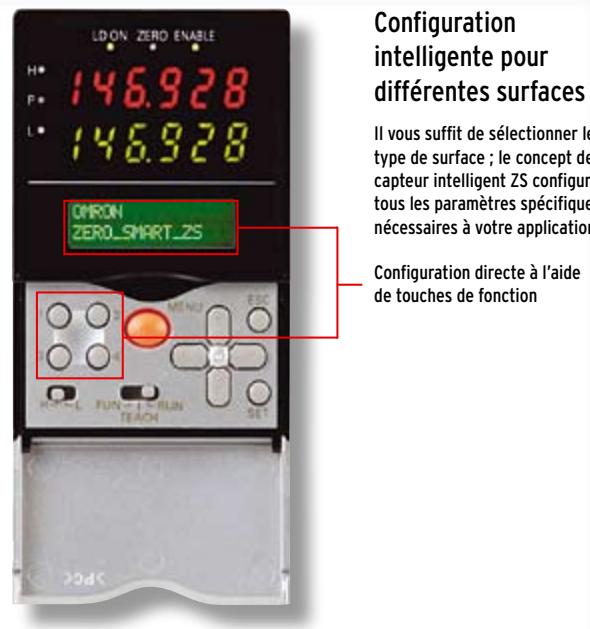

Contrôleur de capteur ZS-LDC

Vous garantit en permanence les
meilleures performances
en matière de mesure.

• Prise en charge d'une vaste gamme de têtes de capteur, qu'elles soient de courte (20 mm) ou de longue portée (350 mm)
  Precisionelevée:0,4μm
  Temps de réponse rapide: 110 μs
• Port USB et RS-232
• Configuration intuitive par les touches en façade et l'affichage numérique

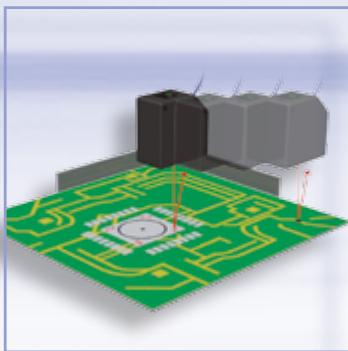

Mesure directe de la structure du profil de la surface des cartes de circuits imprimés

Pendant la mesure, on effectue un suivi de la qualite du signal de reflexion. La configuration et le contrôle aiseis garantissant un fonctionnement fiable et sur.

ZS-LD50/LD80

Mesures stables pour les cartes de circuits imprimés, la résine noire et le métal

Pour obtenir une détction stable des cartes de circuits imprimés, des résines, du caoutchouc noir et d'autres objets transparents, il vous suffit de sélectionner le type de surface.

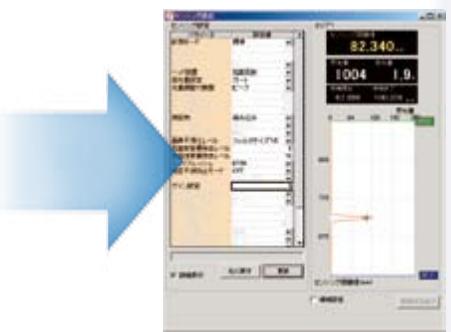

Logiciel de configuration intelligente offrant des fonctionnalités avancées

Le logiciel SmartMonitor Zero Professional propose une fonction qui modifie les niveaux de mesure (seuils) afin de réduire les erreurs dues à la pénétration de luminière, ce qui permet de:gérer de nombreux types de cartes de circuits imprimés. Le niveau de mesure peut être augmenté de manière à ajuster la position de la mesure en fonction de la réception maximale de luminière. Cette fonction permet de détecter de manière stable les surfaces des cartes de circuits imprimés. Si la luminière est insuffisante en mode grande vitesse, des réglages de gain (0 à 5) peuvent être utilisés en guise de compensation.

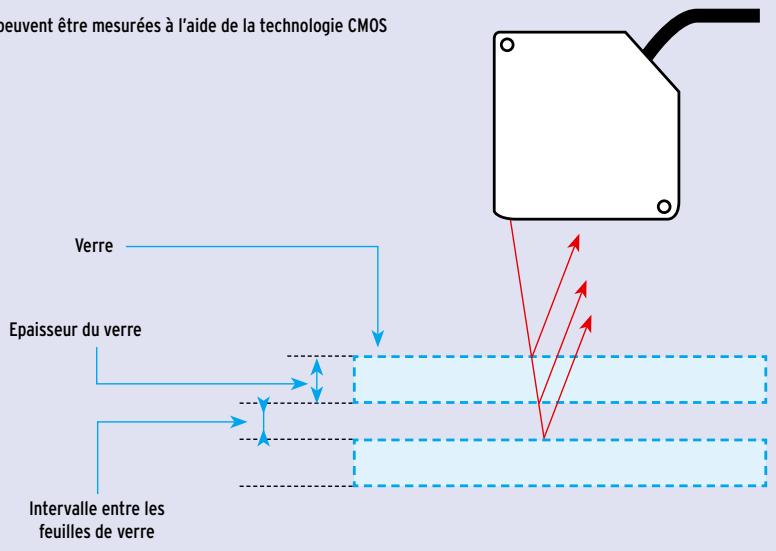

Un nouveau mode de verre

Les différentes réflexions peuvent être mesurées à l'aide de la technologie CMOS

ZS-LD20T/ZS-LD40T

Ou comment mesurer les surfaces en verre et miroirs de manière intelligente

Détection d'objets transparents

Lorsqu'un faisceau lumineux heures la surface d'un objet, une certaine quantité de luminière est réfléchie, une autre est transmise à travers l'objet et le reste est absorbé. Dans le cas de matérielaux transparents tels que le verre, le ZS-L est capable de mesurer la luminière réfléchie par la surface supérieure, celle du milieu et la surface inférieure du verre.

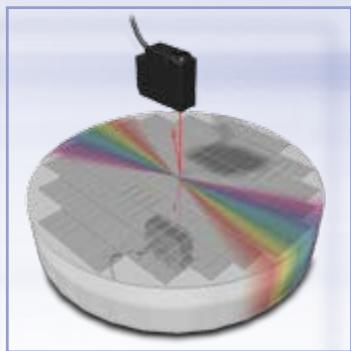

• Des fonctionnalités supérieures pour les tranches de semi-conducteur, le verre et les autres mesures exigeant de la précision
• Precision sans precedent des mesures stationnaires de 0,01 m ; la plus élevée de cette catégorie de produits
• Mesure stable de la hauteur et des onduulations dans du verre transparent ou traité. Des menus vous permettent de configurer en toute simplicité les conditions de mesure pour un large éventail de types de verre afin d'obtenir des mesures stables
• Stabilité des mesures et réponse à grande vitesse exceptionnelles à une résolution inférieure au micron, permettant de mesurer l'épaissur du verre plat lors du processus de production.

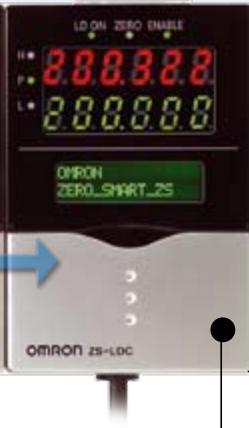

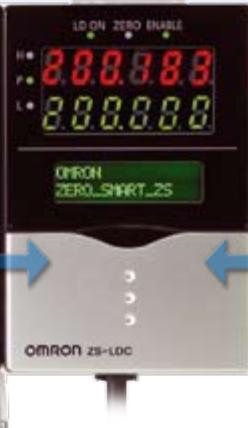

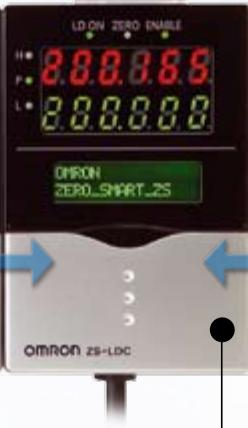

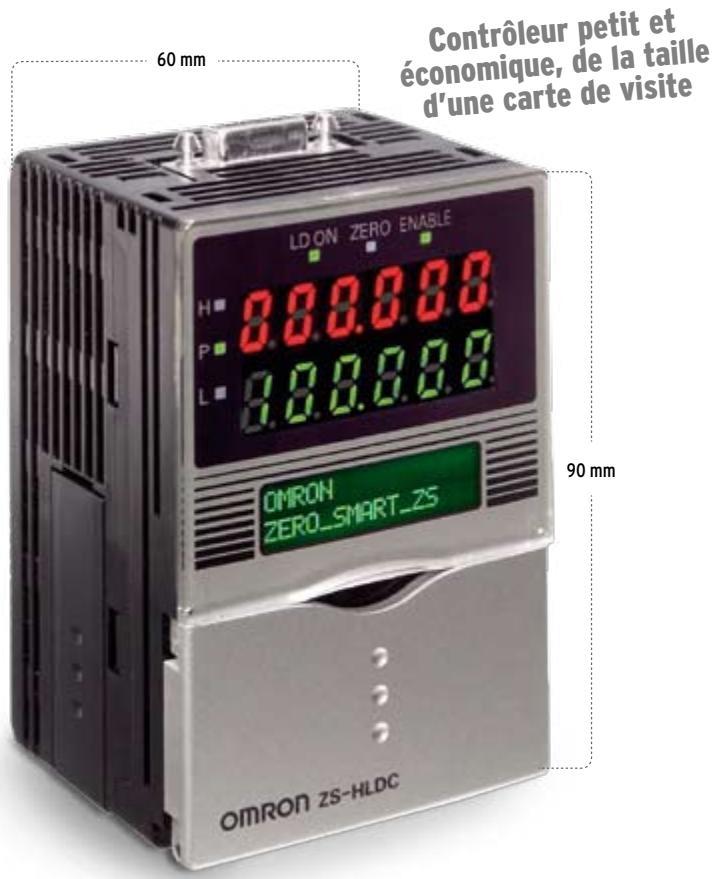

ZS-LDC - Le contrôle entièrement numérique le plus compact pour des fonctionnalités de contrôle optimes

Petit et economique

Le contrôle ZS-LDC, qui a la taille d'une carte de visite, intègre la technologie numérique de pointe d'Omron.

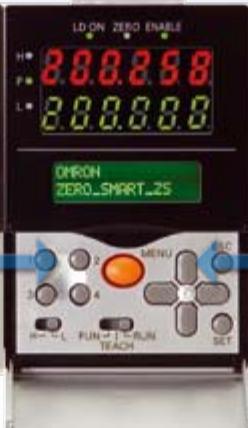

Voyez ce que le capteur sait faire

En mode RUN (mesure), les valeurs mesurées et les informations s'affichent sur 2 rangées de voyants DEL 8 segments. Le grand affichage LCD améliore la visibilité. Les informations sur les mesures incluent notamment le seuil, le courant, la résolution et la quantité de lumière reçue et sont disponibles via quelques opérations simples sur les touches. L'écran LCD peut par ailleurs être personnalisé pour replacer l'affiche des informations souhaitées par une terminologie plus facilement compréhensible.

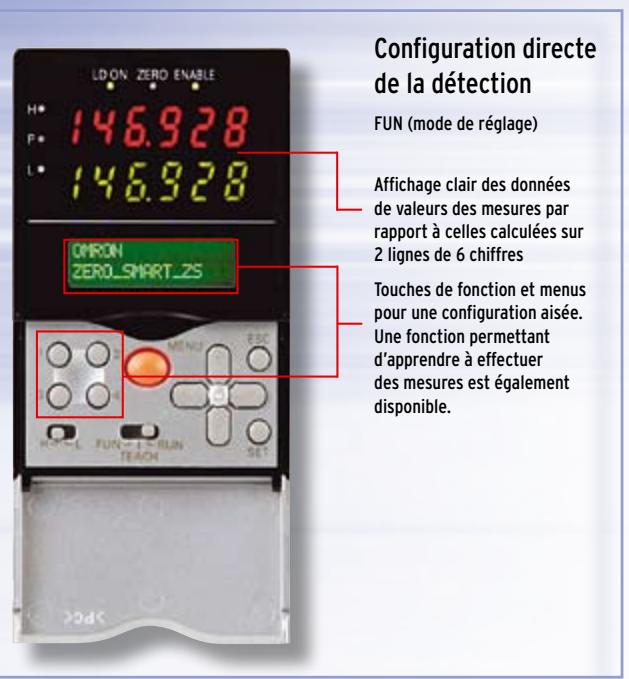

Convivial (pas de programmation)

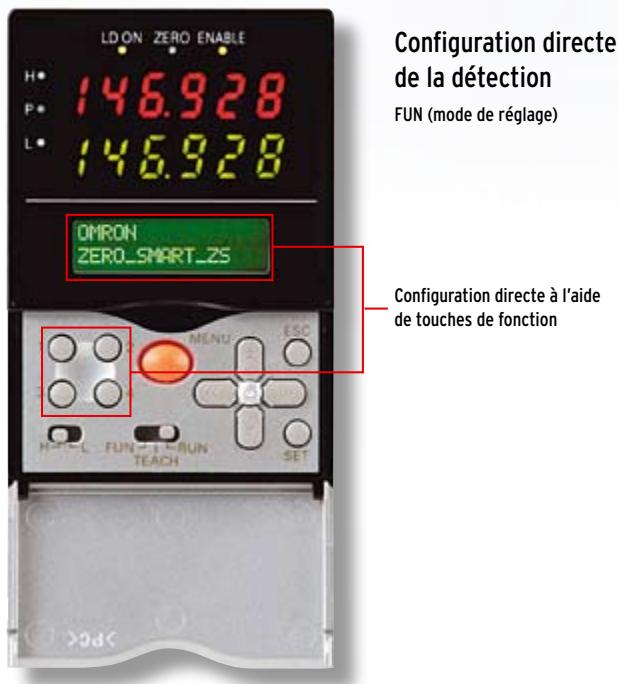

En mode FUN (réglage), les menus de configuration s'affichent sur deux lignes de l'écran LCD. Les nombreuses fonctionnalités d'affichage de l'écran LCD fournissant des conseils clairs pour la configuration. Les touches de fonction correspondant aux éléments de menu affichés et aux conditions de mesure, tandis que d'autres réglages peuvent être effectuels de manière intuitive. Vous pouvez également changer facilement la langue d'affichage. La communication avec l'opérateur est plus performante que jamais.

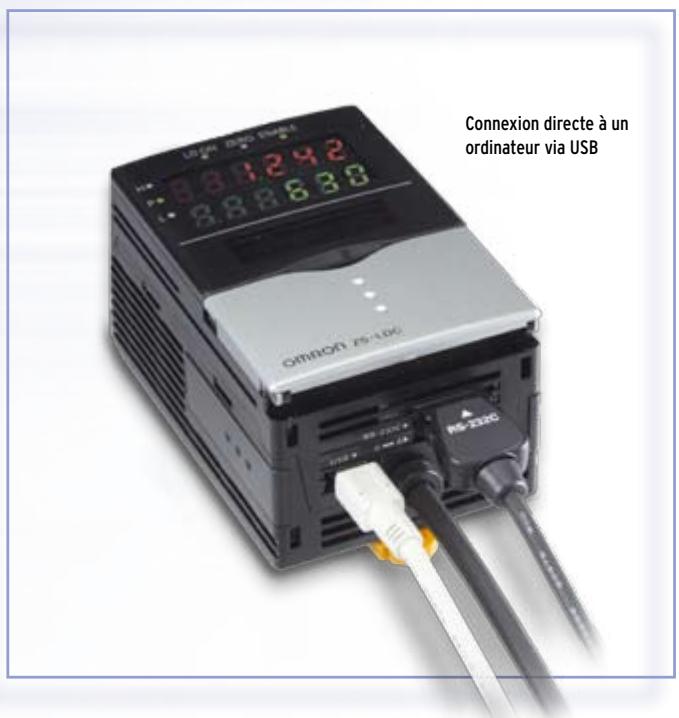

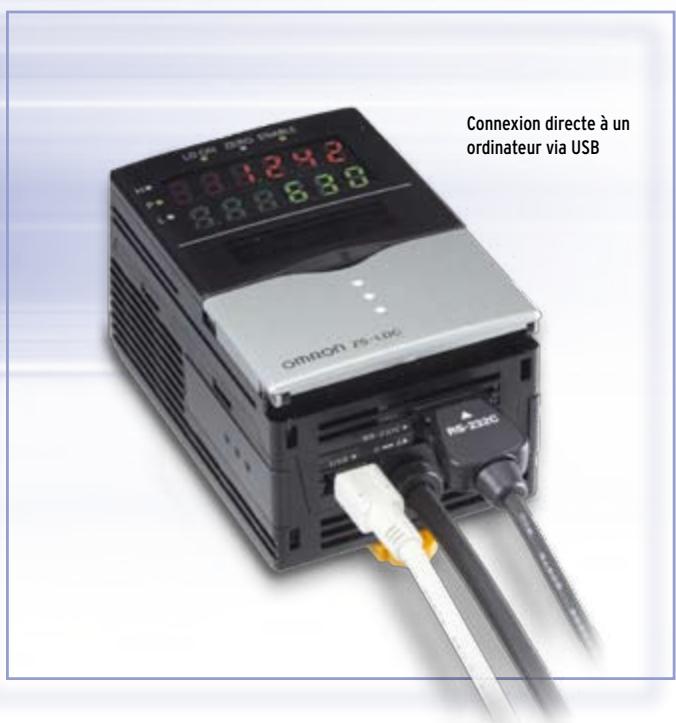

Connexion directe à un ordinateur

Une connexion USB 2.0 et RS-232C est proposée en standard. Une interface de communication à grande vitesse nouvelle génération appelée LVDS est utilisée entre la tête du capteur et le contrôleur du capteur, ce qui constitue une première dans l'industrie. Si vous utilisez le port USB pour la connexion à un ordinateur, le transfert numérique à grande vitesse des données de mesure sera également possible.

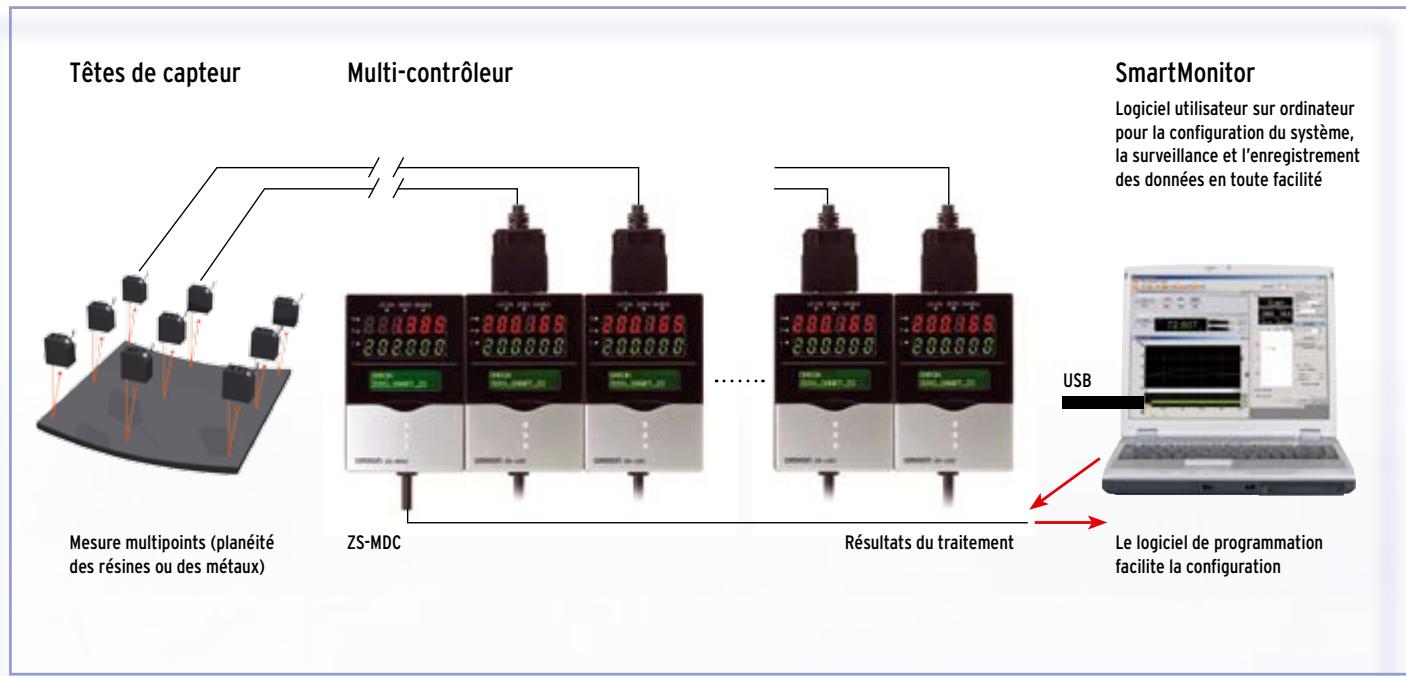

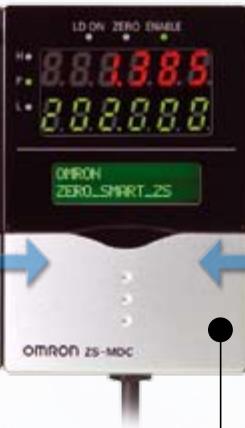

ZS-MDC - Connectez-le et calculez : la détction multipoints à un prix abordable n'a jamais été aussi facile

Le ZS-MDC est l'outil idéal pour les applications complexes telles que la mesure et l'inspection de la planéité, de l'épaiss-seur, des niveaux, etc. Il est capable de coordonnier jusqu'à neuf contrôleurs de capteur en une fraction de millisecond.

Outils de mesure

• Mesure de la hauteur
• Mesure des changements de niveau et des écarts X-Y
• Mesure de l'épaissier K-(A+B)
• Mesure de la planéité max-min
• Mesure de la moyenne
• Mesure de l'excentricité crête à crête
• Déformation/planéité K+mX+nY

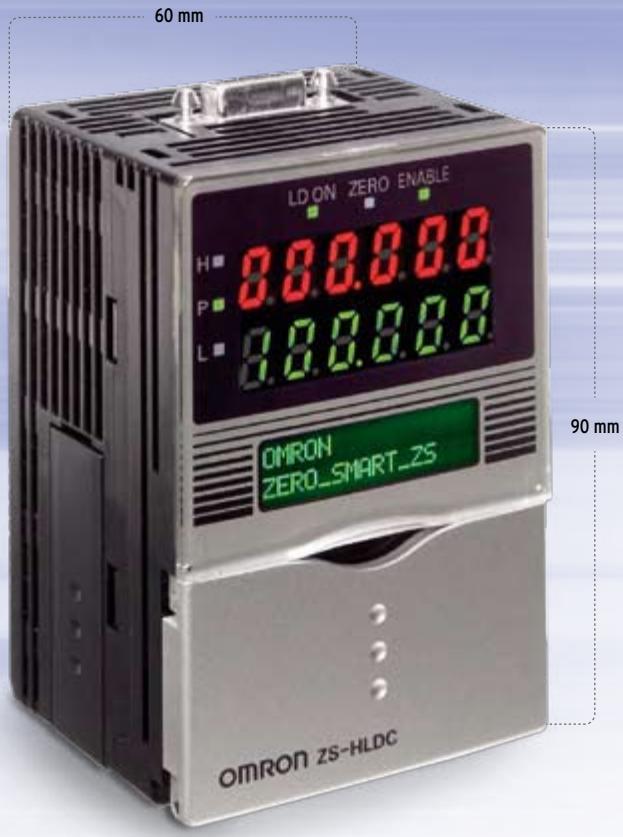

ZS-H : La précision la plus grande combinée à des fonctionnalités multitâches

En vue d'obtenir des produits de qualité optimale et une production sans défaut, vous avez besoin de la plus haute précision possible et d'outils de mesure intelligents.

L'agrandissement de la famille ZS avec le ZS-HL vous permet de mener à bien les tâches d'inspection des mesures les plus exigeantes.

• Têtes de capteur longue portée ; distance de détention unique de 1500 mm
• Precision optimale de 0,25 m avec 0,05% de linéarité
• La gamme de têtes inclut un capteur d'intervalle en vue d'une inspection optimale des cibles en mouvement
• Puissant fonction multitâches : 4 outils de mesure dans un seul contrôleur

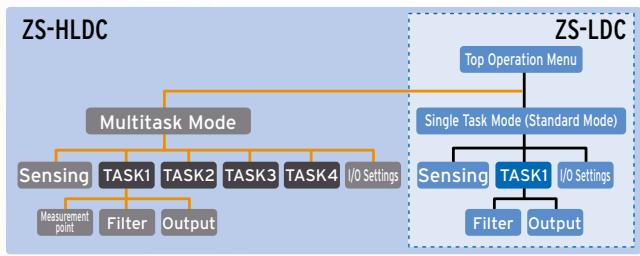

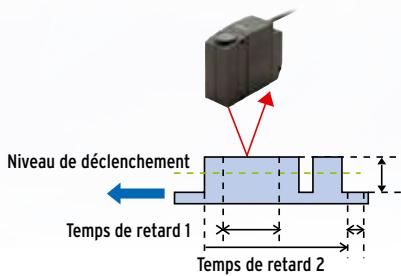

Mesure simultanée et sortie de 4 fonctions au maximum

Lorsque la mesure simultanee de la distance par rapport au verre, de l'epaisseur du verre, de l'intervalle entre les feuilles, etc. est requise dans des applications de mesure du verre.

Pour la mesure simultanée de la déviation et de la distance d'une surface de disque dur.

Pour la détction des petits renf Oncements et protubérances à l'endet de la mesure.

Pour la mesure des niveaux à différents endroits avec un capteur ou une piece en mouvement.

Exemple de configuration

Tâche 1: Moyenne

Tâche 2 : Epaisseur

Exemple de configuration

Tâche 1: Moyenne, moyenne maintenue

Tâche 2: Moyenne, point à point maintenu

Exemple de configuration

Tâche 1 : Niveau

Exemple de configuration

Tâche 1: Moyenne
Auto-declenchement bas
Moyenne maintainue
Avec retard

Tache 2: Moyenne Moyenne maintainue Avec retard

Tâche 3: Calcul (Tâche 2 - Tâche 1)

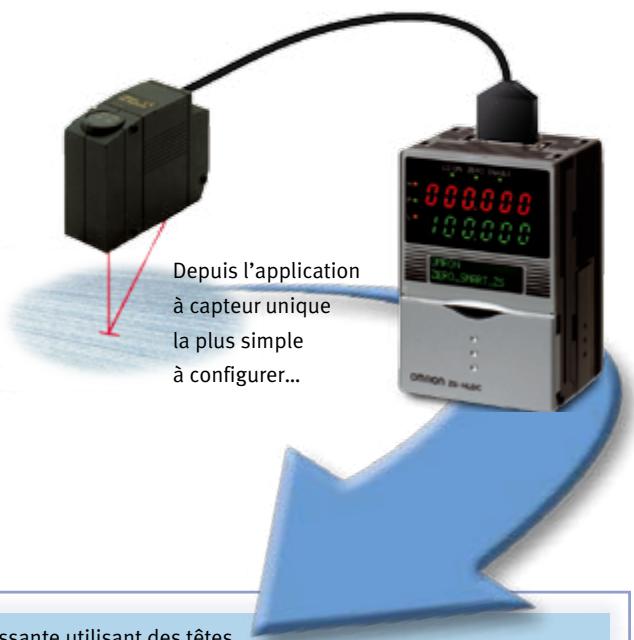

Une solution optimale grâce à une évolutivité intelligente

Profitez de l'excellente évolutivité de la famille ZS et configurez votre application en sélectionnant le contrôleur et la tête ZS les plus appropriés. Le ZS-L et le ZS-H sont totalement compatibles et peuvent être mélangés au sein d'un même système.

... à l'application de détction la plus puissant utilisant des têtes, des contrôleurs, des multi-controleurs et des unités de stockage de données de la famille ZS.

Capeurs

Serie ZS-HLD

Série ZS-LD

Contrôleurs

Contrôleurs de capteur

Multi-controleurs

ZS-MDC

Unités de stockage de données

ZS-DSU

ZS-RPD

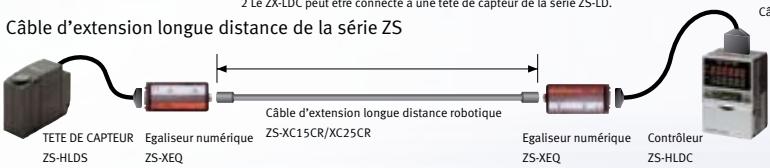

Peripériques

Cartes d'entrée grande vitesse (ordinateur)

USB

SmartMonitor (ordinate) ZS-SW_EV3

RS-232C

NS SmartMonitor ZS-PSW_E

API, etc.

Analogue

Afficheur numérique

La famille ZS: Le système de capteurs de mesure intelligent le plus puissant de l'industrie.

ZS-SW11E

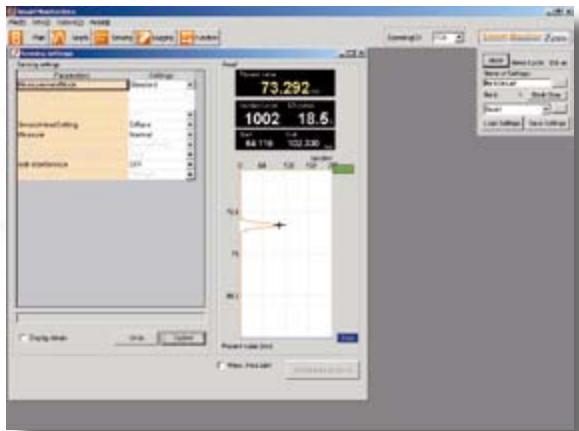

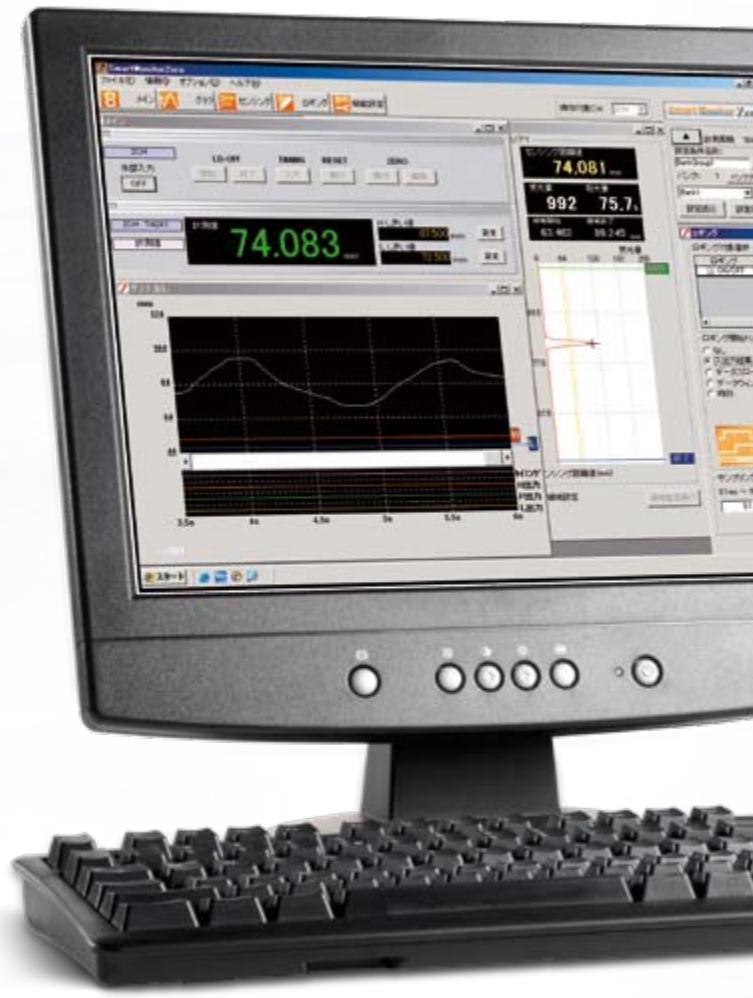

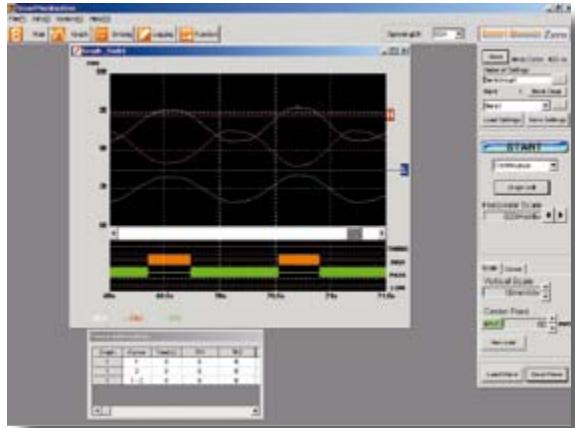

L'outil informatique SmartMonitor vous donne le contrôle total

Outil incontournable pour la configuration du système et des paramêtres et l'enregistrement des données en toute capacité, le SmartMonitor propose :

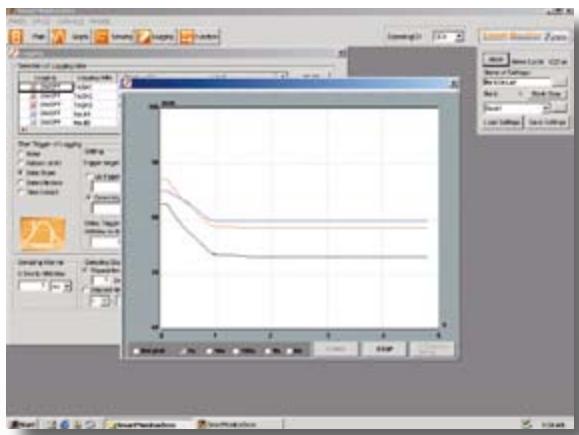

• Enregistrement des données et affichage simultané de 9 canaux au maximum
• Enregistrement de données à intervalle de 2 ms pour une surveillance précise en régime transitoire
• Exportation dans des fichiers Excel
• Macros complètes utilisant des filtres, la compensation de la pente, des transitions médianes des filtres, la différenciation, l'intégration, des fonctions mathématiques, etc.

Detection (intensité lumineuse)

Affichage de formes d'onde à plusieurs canaux

Enregistrement

Analyse

Environnement d'utilisation recommandé

Système d'exploitation : Windows 2000 ou XP

Proesseur : Pentium III, 850 MHz ou plus

(recommendé: 2 GHz ou plus)

Mémoire : 128 Mo ou plus

Espace disque disponible : 50 Mo ou plus

Affichage : 800 x 600, haut en couleurs (16 bits) ou plus

(recommende : 1024 x 768, couleurs vraies (32 bits ou plus)

Si vous n'utilise pas la configuration recommende,

les données risquent d'être perdues ou les formes

d'onde de ne pas etre affichees correctement dans le cas de l'enregistrement, de graphiques grande vitesse ou de formes d'onde a plusieurs canaux.

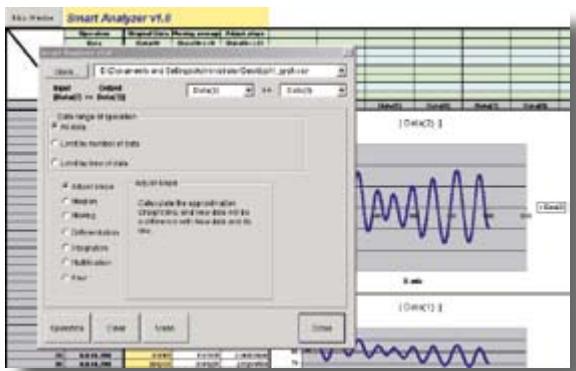

• SmartAnalyzer Macro Edition

Il s'agit d'un programme de macros Microsoft Excel ;

Microsoft Excel 2000 ou une version supérieure est requis.

\section*{Caracteristique}

Plate-forme involutive pour plus de flexibilité

• Connexion et évolutivité jusqu'à 9 contrôleurs
• Connexion d'un contrôleur multicalcul pour effectuer des calculs évolués (uniformité ou planéité, par exemple)
• Connexion d'un module d'enregistrement de données pour la traçabilité
• Connexion d'un logiciel pour configurer le système et surveiller le signal en toute simplicité
• Tête de capteur utilisant la technologie 2D-CMOS avec plage de détction dynamique pour mesurer les surfaces en caoutchouc noir, en plastique, brillantes, en verre et miroir
• Réglages d'application évolués
• Reconfiguration et apprenticeusage facies

Informations pour la commande

Têtes de capteur

Têtes de capteur série ZS-L

Système optique	Distance de détction	Forme du faisceau	Diamètre du faisceau	Résolution *1	Modèle
Modèles à réflexion régulière	20 ±1 mm	Faisceau linéaire	900 x 25 μm	0,25 μm	ZS-LD20T
		Faisceau spot	25 μm de dia.		ZS-LD20ST
	40 ±2,5 mm	Faisceau linéaire	2000 x 35 μm		ZS-LD40T
Modèles à réflexion diffuse	50 ±5 mm	Faisceau linéaire	900 x 60 μm	0,8 μm	ZS-LD50
		Faisceau spot	50 μm de dia.		ZS-LD50S
	80 ±15 mm	Faisceau linéaire	900 x 60 μm	2 μm	ZS-LD80
	130 ±15 mm	Faisceau linéaire	600 x 70 μm	3 μm	ZS-LD130
	200 ±50 mm	Faisceau linéaire	900 x 100 μm	5 μm	ZS-LD200
	350 ±135 mm	Faisceau spot	240 μm de dia.	20 μm	ZS-LD350S

*1 Nbre d'échantillons pour le calcul de la moyenne : 128 en mode haute précision.

Têtes de capteur série ZS-HL

Système optique	Distance de détction	Forme du faisceau	Diamètre du faisceau	Résolution *1	Modèle
Modèles à réflexion régulière	20 ±1 mm	Faisceau linéaire	1,0 mm x 20 μm	0,25 μm	ZS-HLDS2T
Modèles à réflexion diffuse	50 ±5 mm		1,0 mm x 30 μm	0,25 μm	ZS-HLDS5T
	100 ±20 mm		3,5 mm x 60 μm	1 μm	ZS-HLDS10
	600 ±350 mm		16 mm x 0,3 mm	8 μm	ZS-HLDS60
	1500 ±500 mm		40 mm x 1,5 mm	500 μm	ZS-HLDS150

Têtes de capteur série ZS-HL (pour espaces de buse), également compatibles avec le contrôleur ZS-L

Système optique	Distance de détction	Forme du faisceau	Diamètre du faisceau	Résolution *1	Modèle
Modèles à réflexion régulière	10 ±0,5 mm	Faisceau linéaire	900 x 25 μm	0,25 μm	ZS-LD10GT
	15 ±0,75 mm				ZS-LD15GT

*1 Pour plus d'informations, consulter le tableau des valeurs nominales et des caractéristiques.

Capteur de mesure évolutif concu pour toutes les surfaces

La gamme de capteurs intelligents ZS met à votre disposition une formidable plage de détction dynamique adaptée à toutes les surfaces (du caoutchou au verre en passant par les surfaces miroir); il suffit de l'adapter à vos besoin.

• Plage de détéction dynamique élevée pour toutes les surfaces
• Résolution elevée de 0.25 m
• Concept de plate-forme modulaire et évolutive pouvant accueiller jusqu'à 9 capteurs
• Utilisation, installation et maintenance facies, à la portée de n'importe quel utilisateur
  Temps de reponse rapide de 110~ s

C

Outils de mesure :

• Mesure de la hauteur
• Mesure de différences de hauteur
• Mesure de l'épaissur
• Mesure de la planéité
• Mesure de la moyenne
  Excentricité
• Déformation / Uniformité

ZSH:

• Fonction multitâche permettant de gérer jusqu'à 4 outils de mesure sur un seul contrôleur

Contrôleurs de capteur série ZS-HL

Forme	Tension d'alimentation	Sorties de contrôle	Modèle
	24 Vc.c.	Sorties NPN	ZS-HLDC11
		Sorties PNP	ZS-HLDC41

Contrôleurs de capteur série ZS-L

Forme	Tension d'alimentation	Sorties de contrôle	Modèle
	24 Vc.c.	Sorties NPN	ZS-LDC11
		Sorties PNP	ZS-LDC41

Multicontroleurs

Forme	Tension d'alimentation	Sorties de contrôle	Modèle
	24 Vc.c.	Sorties NPN	ZS-MDC11
		Sorties PNP	ZS-MDC41

Unités d'enregistrement de données

Forme	Tension d'alimentation	Sorties de contrôle	Modèle
	24 Vc.c.	Sorties NPN	ZS-DSU11
		Sorties PNP	ZS-DSU41

\section*{Caracteristiques}

Têtes de capteur série ZS-L

Modèle		ZS-LD20T		ZS-LD20ST		ZS-LD40T		ZS-LD10GT	ZS-LD15GT
Contrôleurs utilisables		Série ZS-HLDC/LDC
Système optique		Réflexion régulière	Réflexion diffuse	Réflexion régulière	Réflexion diffuse	Réflexion régulière	Réflexion diffuse	Réflexion régulière
Distance au centre de la mesure		20 mm	6,3 mm	20 mm	6,3 mm	40 mm	30 mm	10 mm	15 mm
Plage de mesure		±1 mm	±1 mm	±1 mm	±1 mm	±2,5 mm	±2 mm	±0,5 mm	±0,75 mm
Source lumineuse		Laser à semi-conducteur visible (longueur d'onde : 650 nm, 1 mW max., JIS classe 2)
Forme du faisceau		Faisceau linéaire	Faisceau spot		Faisceau linéaire
Diamètre du faisceau *1		900 x 25 μm	25 μm de dia.		2000 x 35 μm		Environ 25 x 900 μm
Linéarité *2		±0,1 % P.E.
Résolution *3		0,25 μm	0,25 μm		0,4 μm		0,25 μm	0,25 μm
Caracteristique des thermiques *4		0,04 % P.E./°C	0,04 % P.E./°C		0,02 % P.E./°C		0,04 % P.E./°C
Cycle d'échantillonnage		110 μs (mode haute vitesse), 500 μs (mode standard), 2,2 ms (mode haute précision), 4,4 ms (mode haute sensibilité)
Voyants LED	Voyant NEAR	S'allume à proximité de la distance du centre de la mesure et endeo à l'intérieur de la plaque de mesure.C lignote lorsque la cible de la mesure est en dehors de la plaque de mesure ou lorsque la quantité de lumière reçue est insuffisante.
	Voyant FAR	S'allume à proximité de la distance du centre de la mesure et au-delà à l'intérieur de la plaque de mesure.C lignote lorsque la cible de la mesure est en dehors de la plaque de mesure ou lorsque la quantité deelight reçue est insuffisante.
Luminosité ambiente de fonctionnement		Luminosité de la surface de réception de la luzère : 3000 lx ou moins (lumière à incandescence)
Température ambiente		Fonctionnement : 0 à 50°C, stockage : -15 à 60°C (sans givre, ni condensation)
Humidité ambiente		Fonctionnement et stockage : 35 à 85% (sans condensation)
Classe de protection		Longueur de cable 0,5 m : IP66, longueur de cable 2 m : IP67					IP40
Matériaux		Boîtier : aluminium moulé, face avant : verre
Longueur de cable		0,5 m, 2 m
Poids		Envviron 350 g					Envviron 400 g
Accessoires		Etiquettes d'ajtestissement sur le laser (1 pour JIS/EN, 3 pour FDA), noyaux en ferrite (2), verrous de sécurité (2), fiche d'instructions					Etiquettes d'ajtestissement sur le laser (1 pour JIS/EN), noyaux en ferrite (2), verrous de sécurité (2)

1 Défini comme 1 / e^2 (13,5%) de l'intensité optique centrale à la distance du centre de la mesure (valeur réelle). Les conditions ambiantes de l'objet influent parfois sur le diamètre du faisceau (exemple : fuite de lumière du faisceau principal).
2 Il s'agit de l'erreur sur la valeur mesurée par rapport à une ligne droite ideale. La piece standard est en céramique d'alumine blanche et en verre en mode de réflexion régulière. La linéarité peut changer en fonction de la piece.
3 Il s'agit de la valeur de conversion de déplacement crête à crête de la sortie de déplacement à la distance du centre de la mesure en mode haute précision lorsque le nombre d'échantillons pour le calcul de la moyenne est fixé à 128 et que le mode de mesure est défini sur le mode haute résolution. Lapiece standard est en ceramique d'alumine blanche et en verre en mode de réflexion réquérique.
4 Il s'agit de la valeur obtenu à la distance du centre de la mesure lorsque le capteur et l'objet sont fixés par une monture en-aluminium.

Têtes de capteur série ZS-L

Modèle

ZS-LD50

ZS-LD50S

ZS-LD80

ZS-LD130

ZS-LD200

ZS-LD350S

Contrôleurs utilisables

Série ZS-HLDC/LDC

Système optique

Réflexion diffuse

Réflexion régulière

Réflexion diffuse

Réflexion régulière

Réflexion diffuse

Réflexion régulière

Réflexion diffuse

Réflexion régulière

Réflexion diffuse

Réflexion régulière

Réflexion diffuse

Distance au centre de la mesure

50 mm

47 mm

50 mm

47 mm

80 mm

78 mm

130 mm

130 mm

200 mm

200 mm

350 mm

Plage de mesure

±5 mm

±4 mm

±5 mm

±4 mm

±15 mm

±14 mm

±15 mm

±12 mm

±50 mm

±48 mm

±135 mm

Source lumineuse

Laser à semi-conducteur visible (longueur d'onde : 650 nm, 1 mW max., JIS classe 2)

Forme du faisceau

Faisceau linéaire

Faisceau spot

Faisceau linéaire

Faisceau linéaire

Faisceau linéaire

Faisceau spot

Diamètre du faisceau *1

900 x 60 μm

50 μm de dia.

900 x 60 μm

600 x 70 μm

900 x 100 μm

240 μm de dia.

Linéarité *2

±0,1 % P.E.

±0,25 % P.E.

±0,1 % P.E.

±0,25 % P.E.

±0,1 % P.E.

Résolution *3

0,8 μm

0,8 μm

2 μm

3 μm

5 μm

20 μm

Caracteristiques thermiques *4

0,02 % P.E./°C

0,02 % P.E./°C

0,01 % P.E./°C

0,02 % P.E./°C

0,02 % P.E./°C

0,04 % P.E./°C

Cycle d'échantillonnage *5

110 μs (mode haute vitesse), 500 μs (mode standard), 2,2 ms (mode haute précision), 4,4 ms (mode haute sensibilité)

Voyants LED

Voyant NEAR

S'allume à proximé de la distance du centre de la mesure et en développé à l'intérieur de la plaque de mesure. Clignote lorsque la cible de la mesure est en dehors de la plaque de mesure ou lorsque la quantité de lumière reçue est insuffisante.

Voyant FAR

S'allume à proximé de la distance du centre de la mesure et au-delà à l'intérieur de la plaque de mesure. Clignote lorsque la cible de la mesure est en dehors de la plaque de mesure ou lorsque la quantité deelight reçue est insuffisante.

Luminosité ambiente de fonctionnement

Luminosité de la surface de réception de la lumière : 3000 lx ou moins (lumière à incandescence)

Luminosité de la surface de réception de la lumière : 3000 lx ou moins (lumière à incandescence)

Luminosité de la surface de réception de la lumière : 3000 lx ou moins (lumière à incandescence)

Température ambiente

Fonctionnement : 0 à 50°C, stockage : -15 à 60°C (sans givre, ni condensation)

Humidité ambiente

Fonctionnement et stockage : 35 à 85 % (sans condensation)

Classe de protection

Longueur de cable 0,5 m : IP66, longueur de cable 2 m : IP67

Matériaux

Boîtier : aluminium moulé, face avant : verre

Longueur de cable

0,5 m, 2 m

Poids

Environ 350 g

Accessoires

Etiquettes d'ajretissement sur le laser (1 pour JIS/EN, 3 pour FDA), noyaux en ferrite (2), verrous de sécurité (2), feuille d'instructions

1 Défini comme 1 / e^2 (13,5 %) de l'intensité optique centrale à la distance du centre de la mesure (valeur réelle). Les conditions ambiantes de l'objet influent parfais sur le diamètre du faisceau (exampie : fuite de lumière du faisceau principal).
2 Il s'agit de l'erreur sur la valeur mesurée par rapport à une ligne droite ideale. La piece standard est en céramique d'alumine blanche et en verre en mode de réflexion régulière (ZS-LD50/LD50). La linéarité peut changer en fonction de lapiece.
3 Il s'agit de la valeur de conversion de déplacement créée à crête de la sortie de déplacement à la distance du centre de la mesure en mode haute précision lorsque le nombre d'échantillons pour le calcul de la moyenne est fixé à 128 et que le mode de mesure est défini sur le mode haute résolution. La piece standard est en ceramique d'alumine blanche et en verre en mode de réflexion régulière (ZS-LD50/LD50).
4 Il s'agit de la valeur obtenue à la distance du centre de la mesure lorsqu'elle capteur et l'objet sont fixés par une monture en aluminium.
5 Cette valeur est obtenue lorsque le mode de mesure est défini sur le mode haute vitesse.

Têtes de capteur série ZS-HL

Modèle		ZS-HLDS2T		ZS-HLDS5T		ZS-HLDS10
Contrôleurs utilisables		Série ZS-HLDC
Système optique		Réflexion régulière	Réflexion diffuse	Réflexion régulière	Réflexion diffuse	Réflexion régulière	Réflexion diffuse
Distance au centre de la mesure		20 mm	5,2 mm	44 mm	50 mm	94 mm	100 mm
Plage de mesure		±1 mm	±1 mm	±4 mm	±5 mm	±16 mm	±20 mm
Source lumineuse		Laser à semi-conducteur visible (longueur d'onde : 650 nm, 1 mW max., JIS classe 2)
Forme du faisceau		Faisceau linéaire
Diamètre du faisceau *1		1,0 mm x 20 μm		1,0 mm x 30 μm		3,5 mm x 60 μm
Linéarité *2		±0,05 % P.E.		±0,1 % P.E.
Résolution *3		0,25 μm (nbre d'échantillons pour le calcul de la moyenne : 256)		0,25 μm (nbre d'échantillons pour le calcul de la moyenne : 512)		1 μm (nbre d'échantillons pour le calcul de la moyenne : 64)
Caracteristiques thermiques *4		0,01 % P.E./°C
Cycle d'échantillonnage		110 μs (mode haute vitesse), 500 μs (mode standard), 2,2 μs (mode haute précision), 4,4 μs (mode haute sensibilité)
Voyants LED	Voyant NEAR	S'allume à proximité de la distance du centre de la mesure et endeo à l'intérieur de la plaque de mesure. Clignote lorsque la cible de la mesure est en dehors de la plaque de mesure ou lorsque la quantité de lumière reçue est insuffisante.
	Voyant FAR	S'allume à proximité de la distance du centre de la mesure et au-delà à l'intérieur de la plaque de mesure. Clignote lorsque la cible de la mesure est en dehors de la plaque de mesure ou lorsque la quantité deelight reçue est insuffisante.
Luminosité ambiente de fonctionnement		Luminosité de la surface de réception de la luzère : 3000 lx ou moins (lumière à incandescence)
Température ambiente		Fonctionnement : 0 à 50°C, stockage : -15 à 60°C (sans givre, ni condensation)
Humidité ambiente		Fonctionnement et stockage : 35 à 85 % (sans condensation)
Classe de protection		IP64		Longueur de cable 0,5 m : IP66, longueur de cable 2 m : IP67
Matériaux		Boîtier : aluminium moulé, face avant : verre
Longueur de cable		0,5 m, 2 m
Poids		Environ 350 g		Environ 600 g
Accessoires		Etiquettes d'ajretissement sur le laser (1 pour JIS/EN), noyaux en ferrite (2), verrous de sécurité (2), feuille d'instructions

1 Défini comme 1 / e^2 (13,5 %) de l'intensité optique centrale à la distance du centre de la mesure (valeur réelle). Les conditions ambantes de l'objet influent parfais sur le diamètre du faisceau (exampie : fuite de lumière du faisceau principal).
^2 Il s'agit de l'erreur sur la valeur mesurée par rapport à une ligne droite ideale. La linéarité peut changer en fonction de la pièce. Vous ave le choix entre les options suivantes :

Modèle	Réflexion diffuse	Réflexion régulière
ZS-HLDS2T	Bloc SUS	Verre
ZS-HLDS5T/HLDS10	Céramique d'alumine blanche	Verre
ZS-HLDS60/HLDS150	Céramique d'alumine blanche	---

*3

I s agit de la valeur de conversion de déplacement créte à créée de la sortie de déplacement à la distance du centre de la mesure en mode haute précision lorsque le nombre d'échantillons pour le calcul de la moyenne est fixé dans les limites du graphique. La résolution maximum à 250 mm est indiquée pour le ZS-HLDS60. Les options suivantes sont disponibles :

Modèle	Réflexion diffuse	Réflexion régulière
ZS-HLDS2T	Bloc SUS	Verre
ZS-HLDS5T	Céramique d'alumine blanche
ZS-HLDS10/HLDS60/HLDS150	Céramique d'alumine blanche

*4 Il s'agit de la valeur obtenue à la distance du centre de la mesure lorsque le capteur et l'objet sont fixés par une monture en aluminium.

Contrôleurs de capteur série ZS-HL/L

Modèle			ZS-HLDC11/LDC11	ZS-HLDC41/LDC41
Nbre d'échantillons pour le calcul de la moyenne			1, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048 ou 4096
Nombre de capteurs montés			1 par contrôleur de capteur
Interface externe	Méthode de connexion		E/S série : connecteur, Autre : précâblé (longueur de cable standard : 2 m)
	E/S série	USB 2.0	1 port, Full Speed (12 Mbps max.), MINI-B
		RS-232C	1 port, 115 200 bps max.
	Sortie	Sortie de jugement	3 sorties HIGH/PASS/LOW NPN collecteur ouvert, 30 Vc.c. 50 mA max., tension résiduelle 1,2 V max.	HIGH/PASS/LOW : 3 sorties PNP collecteur ouvert, 50 mA max., tension résiduelle 1,2 V max.
		Sortie linéaire	Sélection parmi 2 types de sortie : tension ou courant (à l'aide d'un interrupteur à coulisse dans le bas). • Sortie tension : 0,10 à 10 V, impédance de sortie : 40 Ω • Sortie courant : 4 à 20 mA, résistance de charge maximum : 300 Ω
	Entrées	Laser OFF, temporisa-tion de remise à zéro, réinitialisation	ON : court-circuité avec la borne 0 V ou 1,5 V max. OFF : ouvert (courant de fuite : 0,1 mA max.)	ON : court-circuité à la tension d'alimentation ou à 1,5 V de la tension d'alimentation OFF : ouvert (courant de fuite : 0,1 mA max.)
Fonctions			Affichage : Valeur mesurée, valeur de seuil, tension/courtant, quantité de lumière reçue et résolution-sortie de bornier *1 Détection : Mode, gain, object mesuré, installation de tête Point de mesure *2 : Moyenne, maxi., mini., épaisseur, différences de hauteur et calculs Filtre : Lissage, moyenne et différenciation Sorties : Mise à l'échelle, différentes valeurs de maintain et remise à zéro Paramètres E/S : Linéaire (mise au point/correction), jugements (hystérésis et temporisateur), non-mesure et banque (commutation et effacement) *2 Système : Enregistrement, initialisation, affichage des informations sur les mesures, paramètres de communication, verrouillage des touches, langue et chargement de données Tâche : ZS-HLDC1 : Tâche unique ou multitâche (max. 4) ZS-LDC1 : Tâche unique
Voyants d' état			HIGH (orange), PASS (vert), LOW (jaune), LDON (vert), ZERO (vert) et ENABLE (vert)
Affichage à segments		Numérique principal	LED rouge 8 segments, 6 chiffres
		Numérique inférieur	LED verts 8 segments, 6 chiffres
LCD			16 chiffres x 2 lignes, couleur des caractères : vert, résolution par caractère : matrice 5 x 8 pixels
Entrées de réglage		Touches de réglage	Touches de direction (HAUT/BAS/GAUCHE/DROITE), touche SET, touche ESC, touche MENU et touches de fonction (1 à 4)
		Interrupteur à coulisse	Sélecteur de seuil (2 états : High/Low), sélecteur de mode (3 états : FUN, TEACH et RUN)
Tension d'alimentation			21,6 à 26,4 Vc.c. (ondulation comprise)
Consommation			0,5 mA max. (tête de capteur connectée)
Température ambiente			Fonctionnement : 0 à 50°C, stockage : -15 à +60°C (sans givre, ni condensation)
Humidité ambiente			Fonctionnement et stockage : 35 à 85 % (sans condensation)
Classe de protection			IP 20
Poids			Environ 280 g (sans compter le matériel d'emballage et les accessoires)
Accessoires			Noyau en ferrite (1), fiche d'instructions

^1 La sortie de bornier est une fonction du ZS-HLDC□1.
2 Peut être utilisé avec le ZS-HLDC□1 lorsque le mode multitâche est sélectionné.

Cat. No. Q18E-FR-01

Le produit étant sans cette amélioré, ces caractéristiques peuvent être modifiées sans préavis.

OMRON EUROPE B.V. Wegalaan 67-69, NL-2132 JD, Hoofddorp, Pays-Bas. Tel.: [phone] Fax: [phone] www.omron-industrial.com

FRANCE

Omron Electronics S.A.S.

14 rue de Lisbonne

93561 Rosny-sous-Bois cedex

Tel.: [phone]

Fax: [phone]

www.omron.fr

Agences régionales

N°Indigo 0825825679

0.15 E TTC/MN

BELGIQUE

Omron Electronics N.V./S.A.

Moyen-Orient et Afrique

Tel.: [phone]

www.omron-industrial.com

Autres représentants Omron

www.omron-industrial.com

Distributeur agreé :

Systèmes de contrôle

Automates programmables industriels · Interfaceshomme-machine · E/S départées

Variation de fréquence et commandes d'axes

• Systèmes de commande d'axes • Servomoteurs • Variateurs

Composants de contrôle

• Regulateurs de température - Alimentations - Minuteries - Compteurs

Blocs-relais programmables

• Indicateurs numériques • Relais electromécaniques • Produits de surveillance
  Relais statiques Fins de course Interrupteurs Contacteurs et disjoncteurs moteur

Détction & sécurité

• Capteurs photoélectriques - Capteurs inductifs - Capteurs capacitifs et de pression
• Connecteurs de cable - Capteurs de déplacement et de mesure de largeur
• Systèmes de vision • Résaux de sécurité • Capteurs de sécurité
  Relais de sécurité/relais Sas de sécurité/interrupteurs
