Type de produit	Interrupteur de fin de course
Marque	OMRON
Modèle	XV (série)
Catégorie	Fin de course standard pour courant continu
Homologations	Non homologué UL/CSA
Classe de protection	IP65 (modèles étanches) / IP60 (modèles usage général)
Température de fonctionnement	-10 °C à 80 °C (sans givrage)
Humidité de fonctionnement	85% max (usage général), 95% max (étanche)
Poids	Environ 260 à 280 g
Résistance mécanique	1 000 000 opérations minimum
Résistance électrique	100 000 opérations minimum (charge résistive 10 A, 125 V c.c.)
Tensions nominales c.c.	8 V, 14 V, 30 V, 125 V, 250 V
Courants nominaux c.c.	Jusqu'à 15 A (selon tension)
Types d'actionneurs	Plongeur, plongeur à galet, levier à galet, levier unidirectionnel
Options de montage	Latéral (ZE), à la base (ZV), en diagonale (ZV2)
Conduit disponible	G 1/2, Pg13.5, M20, 12-14 NPSM

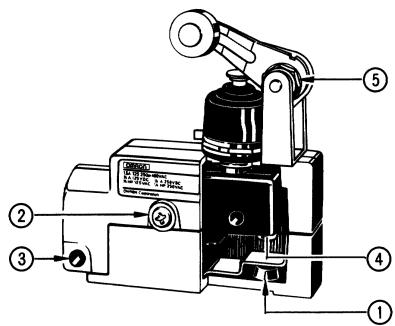

Couple de serrage (vis bornes)	0,78 à 1,18 N·m
Vitesse de fonctionnement	0,01 à 0,5 m/s (plongeur), 0,02 à 0,5 m/s (levier)
Fréquence de commutation électrique	20 opérations/minute
Entretien	Utiliser graisse bisulfure de molybdène sur les parties mécaniques ; vérifier l'étanchéité

FOIRE AUX QUESTIONS - XV OMRON

Quels sont les modèles disponibles dans la série XV ?

La série XV comprend les modèles XV-Q-2, XV2-Q-2, XV-Q22-2, XV2-Q22-2, XV-Q21-2, XV2-Q21-2, XV-QA2-2, XV2-QA2-2, XV-QA277-2, XV2-QA277-2, XV-N-2, XV2-N-2, XV-NA2-2, XV2-NA2-2, XV-NA277-2 et XV2-NA277-2, avec différents actionneurs et étanchéité.

Quelle est la différence entre les montages latéral, à la base et en diagonale ?

Le montage latéral (ZE) est standard. Le montage à la base (ZV) offre une meilleure stabilité. Le montage en diagonale (ZV2) améliore l'étanchéité, la solidité grâce aux vis M5, et permet le raccordement de plusieurs fins de course.

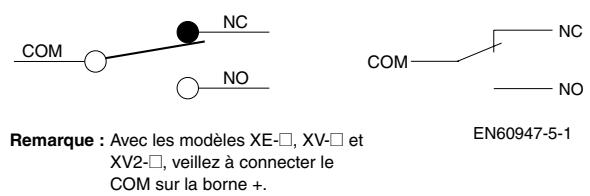

Comment brancher correctement l'interrupteur ?

Consultez le schéma de câblage dans la notice. Utilisez des vis de bornes avec un couple de serrage de 0,78 à 1,18 N·m. Assurez-vous que les copeaux ou matières étrangères n'entrent pas dans le boîtier lors de l'insertion des câbles.

Quelle est la protection contre les surcharges électriques ?

L'interrupteur supporte un courant inductif max. de 15 A (NF) et 15 A (NO) pour les modèles XE/XV. Pour les charges de moteur, le courant d'appel peut atteindre 6 fois le courant nominal. Respectez les valeurs nominales indiquées dans le tableau.

Comment entretenir le fin de course pour prolonger sa durée de vie ?

Appliquez de la graisse au bisulfure de molybdène sur les parties mécaniques. Vérifiez régulièrement l'état des joints d'étanchéité. Évitez l'exposition à des solvants ou produits chimiques agressifs.

Peut-on utiliser ce fin de course en extérieur ?

Oui, les modèles étanches (avec ‘N’ dans la référence) ont une protection IP65, adaptée à un usage extérieur. Les modèles standards (IP60) sont réservés à un usage intérieur.

Quelle est la force d'actionnement requise pour les différents actionneurs ?

Par exemple, le plongeur (modèle XV-Q-2) nécessite une force de fonctionnement (FA) de 2,45 à 3,43 N, tandis que le levier à galet (XV-QA2-2) nécessite jusqu'à 6,47 N. Les forces minimales de retour varient de 1,12 à 2,35 N selon le modèle.

Ce fin de course est-il compatible avec des cames ?

Oui, pour les modèles à levier, la came doit avoir une forme lisse. La sur-course réelle doit être comprise entre 0,7 et 1 fois la sur-course nominale indiquée dans les caractéristiques.

Quels sont les outils nécessaires pour le réglage du levier ?

Une clé dédiée (modèle SUPANA POUR ZE) est fournie séparément pour desserrer l'écrou du levier. Le levier peut être réglé librement sur une plage définie après desserrage.

Où trouver la notice d'utilisation complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue.

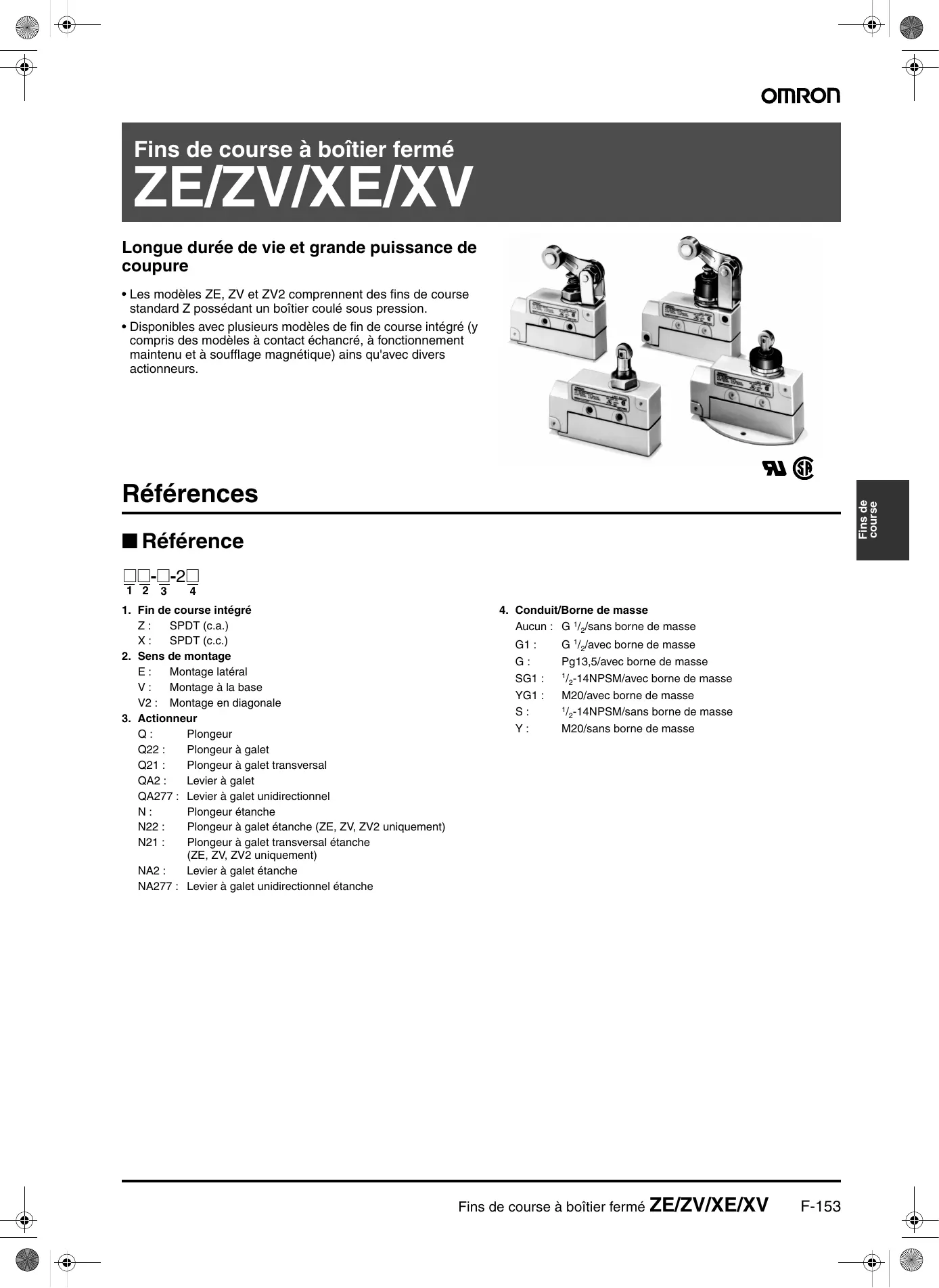

MODE D'EMPLOI XV OMRON

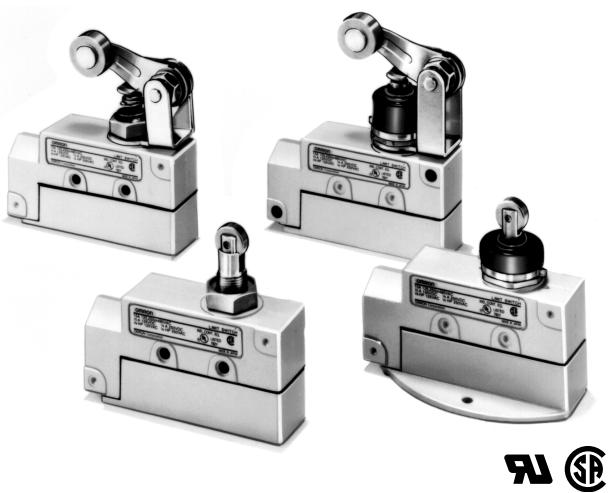

Longue durée de vie et grande puissance de coupure

• Les modèles ZE, ZV et ZV2 complètent les fins de course standard Z possédant un boîtier coulé sous pression.
• Disponibles avec plusieurs modèles de fin de course intégré (y compris des modèles à contact échelonné, à fonctionnement maintenu et à soufflage magnétique) ainsi qu’avec divers actionneurs.

Référence

1. Fin de course intégrée

E: Montage à l'etal V: Montage à la base V2: Montage en diagonale

1. Actionneur

Q: Plongeur Q22: Plongeur à galet Q21: Plongeur à galet transversal QA2: Levier à galet QA277: Levier à galet unidirectionnel N: Plongeur étanche N22: Plongeur à galet étanche (ZE, ZV, ZV2 uniquement) N21: Plongeur à galet transversal étanche (ZE, ZV, ZV2 uniquement) NA2: Levier à galet étanche NA277: Levier à galet unidirectionnel étanche

1. Conduit/Borne de masse

Aucun: G 1 / 2 / sans borne de masse G1: G 12 / avec borne de masse G: Pg13,5/avec borne de masse SG1: 12 -14NPSM/avec borne de masse YG1: M20/avec borne de masse S: 1 / _2 -14NPSM/sans borne de masse Y: M20/sans borne de masse

Recettes

Fins de course standard

Contact		Actionneur	Montage côté		Montage en diagonale		Montage à la base
			Usage général	Etanche(enveloppé)	Usage général	Etanche(enveloppé)	Usage général	Etanche(enveloppé)
Charge c.a./c.c.	SPDT	Plongeur	ZE-Q-2	ZE-N-2	ZV2-Q-2	ZV2-N-2	ZV-Q-2	ZV-N-2
		Plongeur à galet	ZE-Q22-2	ZE-N22-2	ZV2-Q22-2	ZV2-N22-2	ZV-Q22-2	ZV-N22-2
		Plongeur à galet transversal	ZE-Q21-2	ZE-N21-2	ZV2-Q21-2	ZV2-N21-2	ZV-Q21-2	ZV-N21-2
		Levier à galet	ZE-QA2-2	ZE-NA2-2	ZV2-QA2-2	ZV2-NA2-2	ZV-QA2-2	ZV-NA2-2
		Levier à galet unidirectionnel	ZE-QA277-2	ZE-NA277-2	ZV2-QA277-2	ZV2-NA277-2	ZV-QA277-2	ZV-NA277-2
Charge c.c.	SPDT	Plongeur	XE-Q-2	XE-N-2	XV2-Q-2	XV2-N-2	XV-Q-2	XV-N-2
		Plongeur à galet	XE-Q22-2	---	XV2-Q22-2	---	XV-Q22-2	---
		Plongeur à galet transversal	XE-Q21-2	---	XV2-Q21-2	---	XV-Q21-2	---
		Levier à galet	XE-QA2-2	XE-NA2-2	XV2-QA2-2	XV2-NA2-2	XV-QA2-2	XV-NA2-2
		Levier à galet unidirectionnel	XE-QA277-2	XE-NA277-2	---	XV2-NA277-2	XV-QA277-2	XV-NA277-2

Remarque : 1. Les modèles à montage en diagonale possèdent une meilleure étanchéité, une solidité de montage accrue grâce aux vis M5, une meilleure stabilité grâce au socle de montage plus large (31 x 75 mm). Ils permettent en outre le raccordement de plusieurs fins de course. 2. Les séries ZE, ZV et ZV2 sont homologuées par UL et CSA.

Homologations

Agence	Norme	Dossier N°
UL	UL508	E76675
CSA	CSA C22.2 N° 14	LR45746

Remarque : Les modèles XE, XV et XV2 ne sont pas homologués par UL et CSA.

Valeurs standard approuvées

UL/CSA

Modèle	Tension nominale	Courant	Cheval vapeur (HP)
ZE	125 V c.a.	15 A	1/8 HP
	250 V c.a.		1/4 HP
	480 V c.a.
	125 V c.c.	0,5 A	---
	250 V c.c.	0,25 A

■ Valeurs nominales

Contact	Contact	Tension nominale	Charge non inductive				Charge inductive
			Charge résistive		Charge de lampe		Charge inductive		Charge de moteur
			NF	NO	NF	NO	NF	NO	NF	NO
ZE-☐ZV-☐ZV2-☐		125 V c.a.	15 A		3 A	1,5 A	15 A		5 A	2,5 A
		250 V c.a.	15 A		2,5 A	1,25 A	15 A		3 A	1,5 A
		480 V c.a.	10 A		1,5 A	0,75 A	6 A		1,5 A	0,75 A
		125 V c.c.	0,5 A		0,5 A		0,05 A		0,05 A
		250 V c.c.	0,25 A		0,25 A		0,03 A		0,03 A
XE-☐XV-☐XV2-☐		8 V c.c.	15 A		3 A	3 A	15 A	15 A	10 A	10 A
		14 V c.c.	15 A		3 A	3 A	15 A	10 A	10 A	10 A
		30 V c.c.	15 A		3 A	3 A	10 A	10 A	10 A	6 A
		125 V c.c.	10 A		3 A	1,5 A	7,5 A	6 A	6 A	4 A
		250 V c.c.	3 A		1,5 A	0,75 A	2 A	1,5 A	2 A	1 A

Remarque: 1. Les valeurs ci-dessus s'appliquent à un courant standard. 2. Les charges inductives ont un facteur de puissance de 0,4 minimum (c. a.) et une constante temps de 7 ms maximum (c. c.). 3. La charge de lampe a un courant d'appel égal à 10 fois le courant nominal. 4. La charge du moteur a un courant d'appel égal à 6 fois le courant nominal.

Courant induit	NF	30 A max.
	NO	15 A max.

• Caractéristiques

Classe de protection	IP65 (voir remarque 2)
Résistance (voir remarque 3)	Mécanique: Z□: 10 000 000 opérations min. X□: 1 000 000 opérations min. Electrique: Z□: 500 000 opérations min., pour une charge résistive de 15 A, 250 V c.a. X□: 100 000 opérations min., pour une charge résistive 10 A, 125 V c.c.
Vitesse de fonctionnement	Modèle à plongeur: 0,01 mm à 0,5 m/s Modèle à levier: 0,02 mm à 0,5 m/s
Fréquence de commutation	Mécanique: 120 opérations/minute Electrique: 20 opérations/minute
Fréquence nominale	50/60 Hz
Résistance d'isolation	100 MΩ min. (à 500 V c.c.)
Résistance du contact	15 mΩ max. (valeur initiale)
Augmentation de la température des bornes	50° max.
Rigidité diélectrique	1 000 V c.a., 50/60 Hz pendant 1 minute entre des bornes de même polarité 2 000 V c.a., 50/60 Hz pendant 1 minute entre la partie métallique conductrice de courant et la terre, et entre chaque borne et la partie métallique non conductrice de courant (1 500 V c.a. pour les modèles Z□ et les modèles X□)
Résistance aux vibrations	Dysfonctionnement: double amplitude de 10 à 55 Hz et 1,5 mm (voir remarque 4)
Résistance aux chocs (voir remarque 4)	Destruction: 1 000 m/s² min. Dysfonctionnement: 100 m/s² min. (voir remarque 5), 50 m/s² min. (voir remarque 6)
Température ambiente (voir remarque 1)	Fonctionnement: -10 °C à 80 °C (sans givrage)
Humidité ambiente	Fonctionnement: Modèle à usage général: 85 % max. Modèle étanche: 95 % max.
Poids	Environ 260 à 280 g

Remarque: 1. Les chiffres ci-dessus correspondent aux valeurs initiales. 2. IP65 pour les modèles E-N et IP60 pour les modèles E-Q. 3. Les valeurs sont calculées à une température de fonctionnement de 5°C à 35°C et une humidité de fonctionnement comprise entre 40 et 70%. Veuillez contacter votre revendeur OMRON pour plus d'informations sur les autres environnements de fonctionnement. 4. Aux positions limites de fonctionnement. 5. Uniquement pour le plongeur, le plongeur étanche, le levier à galet et le levier à galet étanche. 6. Uniquement pour le plongeur à galet transversal, le plongeur à galet transversal étanche, le plongeur à galet et le plongeur à galet étanche.

• Caractéristiques de fonctionnement

Modèle	ZE-Q-2	XE-Q-2	ZE-Q22-2	XE-Q22-2	ZE-Q21-2
FA	2,45 à 3,43 N	5,00 N max.	2,45 à 3,43 N	5,00 N max.	2,45 à 3,43 N
FR min.	1,12 N	1,12 N	1,12 N	1,12 N	1,12 N
PC max.	0,4 mm	0,9 mm	0,5 mm	0,9 mm	0,5 mm
SC min.	5,5 mm	5,5 mm	3,6 mm	3,6 mm	3,6 mm
MD max.	0,05 mm	0,47 mm	0,05 mm	0,47 mm	0,05 mm
PF	38,2±0,8 mm		49,7±1 mm		49,7±1 mm

Modèle	XE-Q21-2	ZE-QA2-2	XE-QA2-2	ZE-QA277-2	XE-QA277-2	ZE-N-2
FA	5,00 N max.	5,59 N max.	6,47N max.	5,59 N	6,47 N	7,85 N
FR min.	1,12 N	1,67 N	1,67 N	1,67 N	1,67 N	2,35 N
PC max.	0,9 mm	4 mm	6 mm	4 mm	6 mm	2 mm
SC min.	3,6 mm	6 mm	5,5 mm	6 mm	5,5 mm	5 mm
MD max.	0,47 mm	0,4 mm	0,72 mm	0,4 mm	0,72 mm	0,1 mm
PF	49,7±1 mm	---				45,8±0,8 mm

Modèle	XE-N-2	ZE-N22-2	ZE-N21-2	ZE-NA2-2	XE-NA2-2	ZE-NA277-2
FA	10,20 N	4,90 N		6,28 N	7,26 N	6,28 N
FR min.	2,35 N	0,98 N		2,26 N	2,26 N	2,26 N
PC max.	3 mm	1 mm		5 mm	6 mm	5 mm
SC min.	4 mm	3,5 mm		6 mm	5,5 mm	6 mm
MD max.	0,47 mm	0,12 mm		0,4 mm	0,72 mm	0,4 mm
PF	45,8±0,8 mm	49,7±0,8 mm		---

Modèle	XE-NA277-2	ZV(2)-Q-2	XV(2)-Q-2	ZV(2)-Q22-2	XV(2)-Q22-2
FA	7,26 N	2,45 à 3,43 N	5,00 N max.	2,45 à 3,43 N	5,00 N max.
FR min.	2,26 N	1,12 N	1,12 N	1,12 N	1,12 N
PC max.	6 mm	0,4 mm	0,9 mm	0,5 mm	0,9 mm
SC min.	5,5 mm	5,5 mm	5,5 mm	3,6 mm	3,6 mm
MD max.	0,72 mm	0,05 mm	0,47 mm	0,05 mm	0,47 mm
PF	---	63,7±0,8 mm (ZV-Q-2, XV-Q-2) (voir remarque 1)		75,2±0,8 mm (ZV-Q-22.2, XV-Q21-2) (voir remarque 2)

Modèle	ZV(2)-Q21-2	XV(2)-Q21-2	ZV(2)-QA2-2	XV(2)-QA2-2	ZV(2)-QA277-2
FA	2,45 à 3,43 N	5,00 N max.	5,59 N max.	6,47 N max.	5,59 N
FR min.	1,12 N	1,12 N	1,67 N	1,67 N	1,67 N
PC max.	0,5 mm	0,9 mm	4 mm	6 mm	4 mm
SC min.	3,6 mm	3,6 mm	6 mm	5,5 mm	6 mm
MD max.	0,05 mm	0,47 mm	0,4 mm	0,72 mm	0,4 mm
PF	75,2±0,8 mm (ZV-Q22-2, XV-Q21-2) (voir remarque 3)		---

Remarque: 1. La position de fonctionnement (PF) de ZV2-Q-2/XV2-Q-2 est 24,2 ± 0,8 mm. 2. La position de fonctionnement (PF) de ZV2-Q22-2/XV2-Q22-2 est 35,7± 1 mm. 3. La position de fonctionnement (PF) de ZV2-Q21-2/XV2-Q21-2 est 35,7± 0,8 mm.

Modèle	XV(2)-QA277-2	ZV(2)-N-2	XV(2)-N-2	ZV(2)-N22-2	ZV(2)-N21-2	ZV(2)-NA2-2
FA	6,47 N	7,85 N	10,20 N	4,90 N		6,28 N
FR min.	1,67 N	2,35 N	2,35 N	0,98 N		2,26 N
PC max.	6 mm	2 mm	3 mm	1 mm		5 mm
SC min.	5,5 mm	5 mm	4 mm	3,5 mm		6 mm
MD max.	0,72 mm	0,1 mm	0,47 mm	0,12 mm		0,4 mm
PF	---	71,4±0,8 mm (ZV-N-2, XV-N-2) (voir remarque 1)		75,2±0,8 mm (ZV-N22-2, ZV-N21-2) (voir rq 2)		---

Remarque: 1. La position de fonctionnement (PF) de ZV2-N-2/XV2-N-2 est 31,9 ± 0,8 ~mm. 2. La position de fonctionnement (PF) de ZV2-N22-2/ZV2-N21-2 est 35,7 ± 0,8 mm.

Modèle	XV(2)-NA2-2	ZV(2)-NA277-2	XV(2)-NA277-2
FA	7,26 N	6,28 N	7,26 N
FR min.	2,26 N	2,26 N	2,26 N
PC max.	6 mm	5 mm	6 mm
SC min.	5,5 mm	6 mm	5,5 mm
MD max.	0,72 mm	0,4 mm	0,72 mm
PL max.	---
PF	---

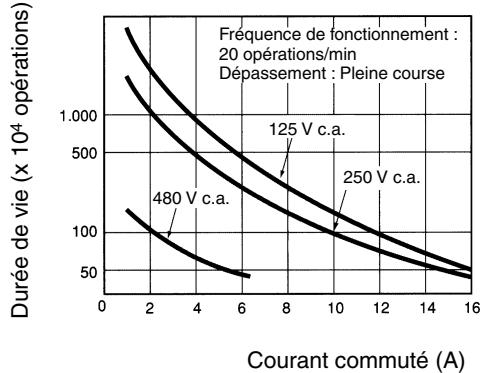

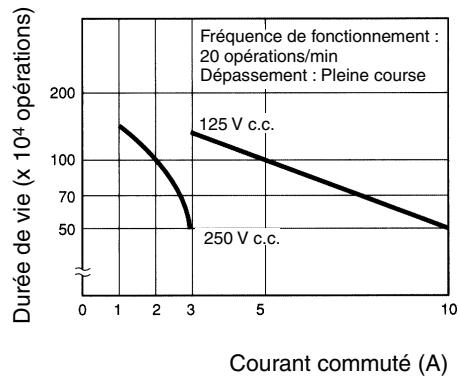

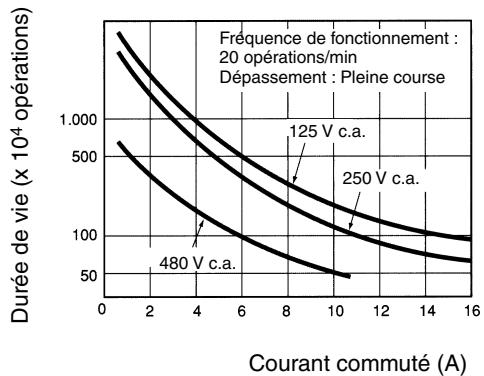

Durée de vie électrique

ZE ( = 1)

XE (L / R = 0)

ZE ( = 0,4)

Remarque: 1. Toutes les unités sont en millimètres, sauf indication contraire. 2. Sauf indication contraire, une tolérance de ± 0,4 mm est appliquée à toutes les dimensions. 3. Dans les illustrations des fins de course avec montage à la base (ZV), les surfaces de montage (brides) sont représentées par des lignes composées de traits longs et de deux traits courts alternés.

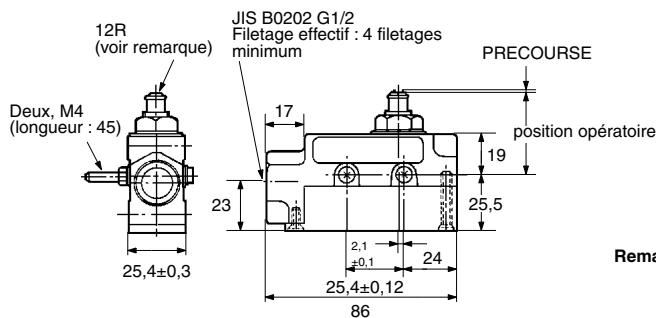

Montage létal

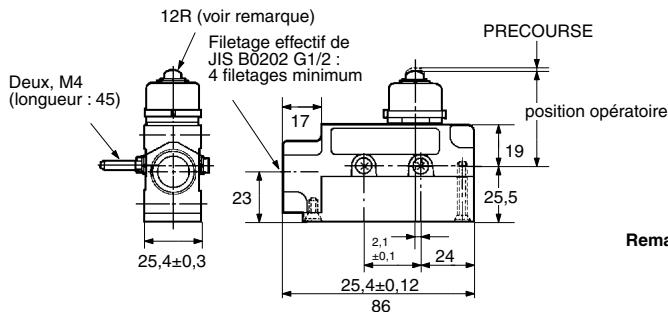

Poussoir ZE-Q-2, XE-Q-2

Remarque: Poussoir en acier inoxydable

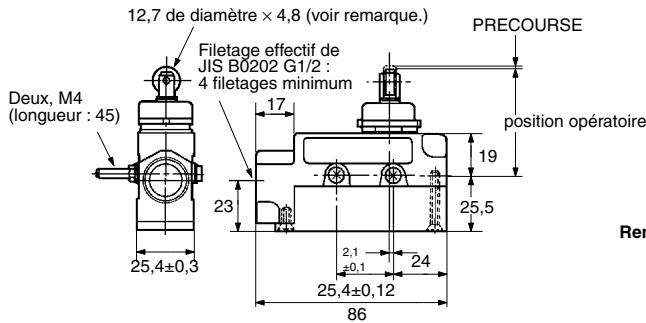

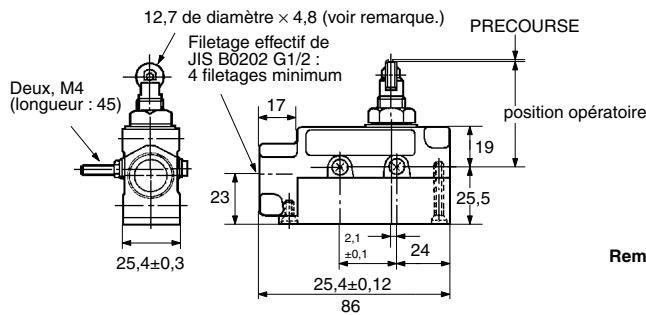

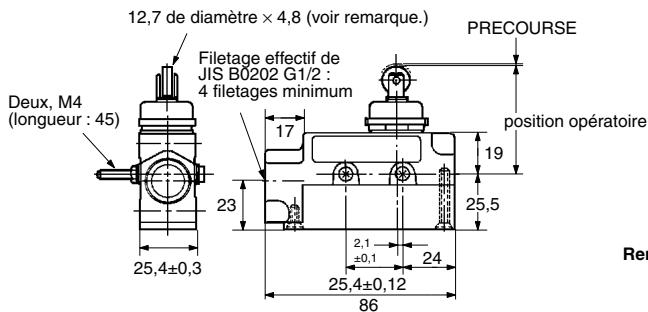

Pousoir à galet ZE-Q22-2, XE-Q22-2

Remarque: Galet en acier inoxydable

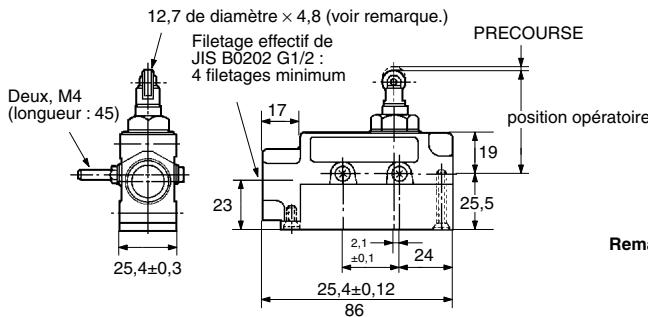

Galet plongeur à 90° ZE-Q21-2, XE-Q21-2

Remarque : Galet en acier inoxydable

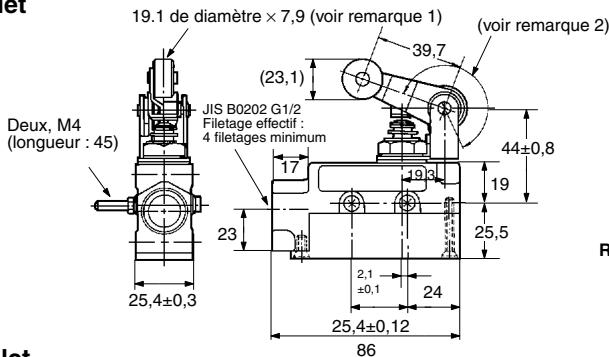

Lever de réarmement du galet ZE-QA2-2, XE-QA2-2

Remarque: 1. Galet serti inoxydable 2. Régable entre et.

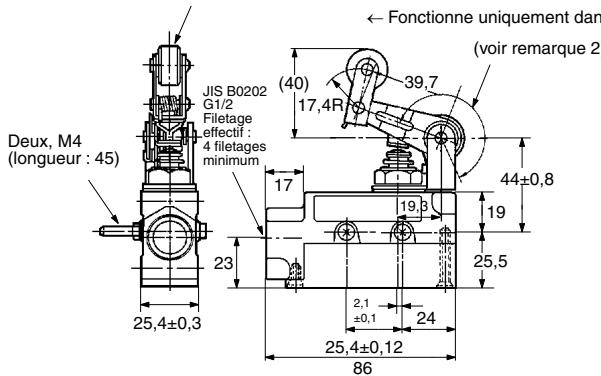

Lever de réarmement du galet unidirectionnel ZE-QA277-2, XE-QA277-2

18,7 de diamètre × 9 (voir remarque 1) Remarque: 1. Galet en alliage serti inoxydable 2. Régable entre et

Poussoir étanche ZE-N-2, XE-N-2

Remarque: Poussoir en acier inoxydable

Pousoir à galet étanche ZE-N22-2

Remarque: Galet en acier inoxydable

Joint plongeur étanche ZE-N21-2

Remarque: Galet en acier inoxydable

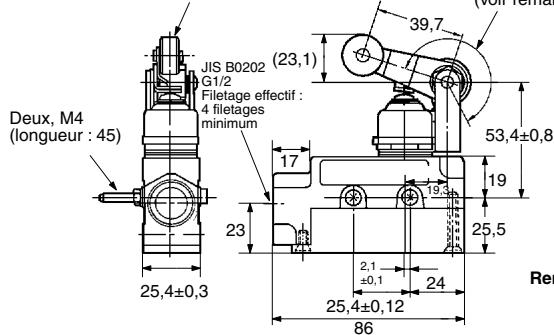

Lever de réarmement du galet étanche ZE-NA2-2, XE-NA2-2

19,1 de diamètre × 7,9 (voir remarque 1)

(voir remarque 2)

Remarque: 1. Galet en acier inoxydable

1. Régable entre et.

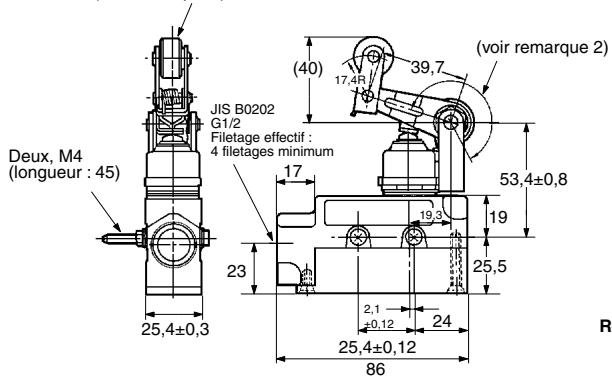

Levier de réarmement du galet étanche unidirectionnel ZE-NA277-2, XE-NA277-2 18.7 de diamètre × 9

18,7 de diamètre × 9 (voir remarque 1)

Fonctionne uniquement dans ce sens

Remarque: 1. Galet en acier inoxydable.

1. Régulable entre et.

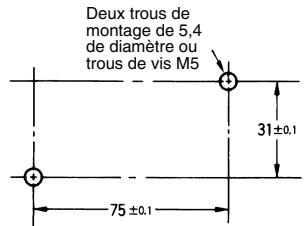

Troude

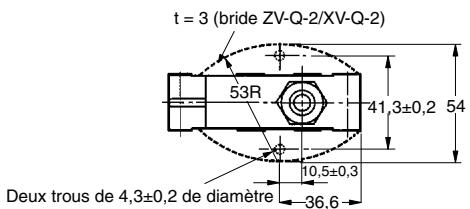

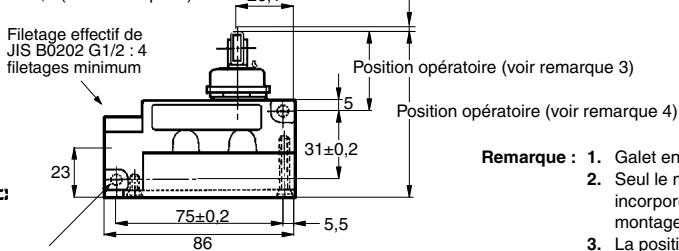

Montage à la base/montage en diagonale

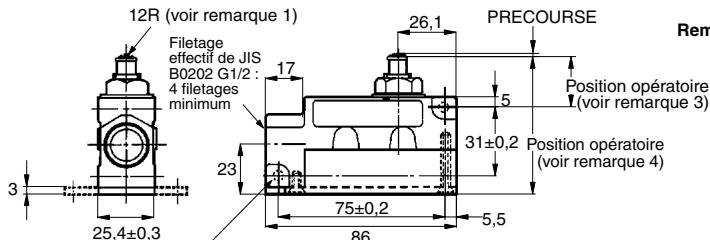

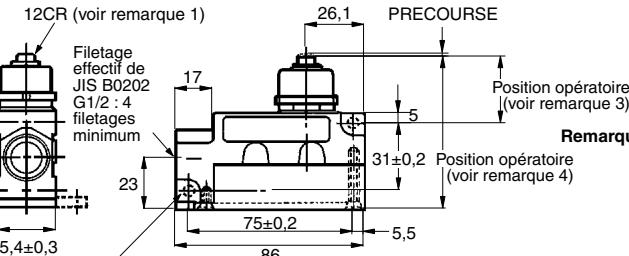

Poussoir ZV(2)-Q-2, XV(2)-Q-2

Deux trous de diamètre 5,4_-0^+0.2 (voir remarque 2)

Remarque: 1. Poussoir en acier inoxydable

1. Seuls les modèles ZV2-Q-2 et XV2-Q-2 incorporent les trous de montage.
2. La position opératione pour ZV2-Q-2 et XV2-Q-2 est de 24,2 ± 0.8 mm.

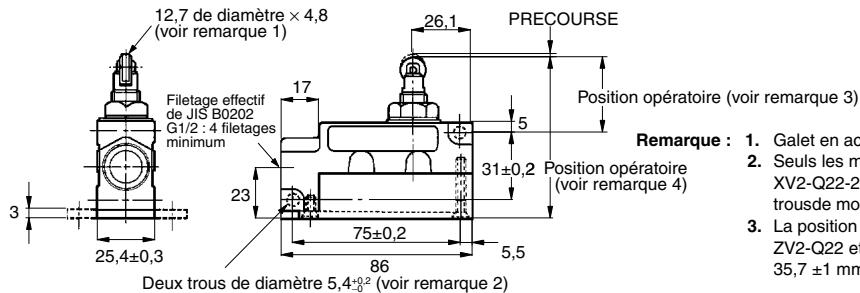

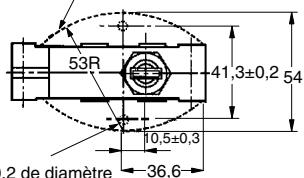

Pousoir à galet zv(2)-q22-2, xv(2)-q22-2

t = 3 (bride ZV-Q22-2 / XV-Q22-2)

Deux trous de 4,3+0,2 de diamètre -36,6

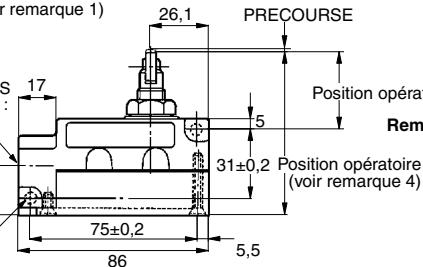

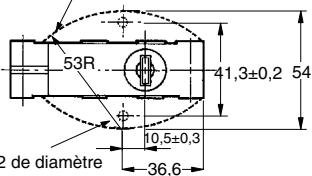

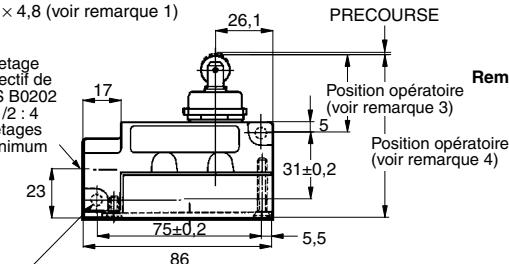

Galet plongeur à 90° zv(2)-q21-2, xv(2)-q21-2

t = 3 (bride ZV-Q21-2 / XV-Q21-2)

Deux trous de 4,3±0,2 de diamètre

12,7 de diamètre × 4,8 (voir remarque 1)

Filetag

Effectif JIS 10000-01/20

B0202 G1/2 :

4 fileages

minimum

Deux trous de diamètre 5,4_-0^+0.2 (voir remarque 2)

Remarque: 1. Galet en acier inoxydable

1. Seuls les modèles ZV2-Q21-2 et XV2-Q21-2 incorporent les trous de montage.
2. La position opérate pour ZV2-Q21-2 et XV2-Q21-2 est de 35,7 ±0.8 mm.

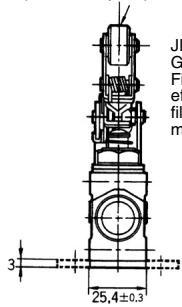

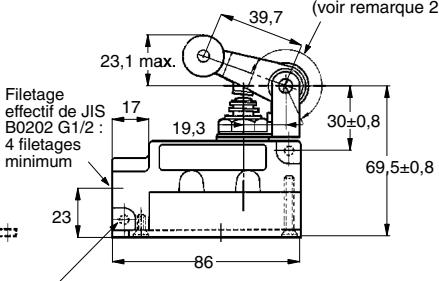

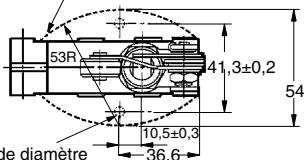

Lever de réarmement du galet zv(2)-qa2-2, xv(2)-qa2-2

t = 3 (bride ZV-QA2-2 / XV-QA2-2)

Deux trous de 4,3± 0,2 de diamètre

19,1 de diamètre × 7,9 (voir remarque 1)

Deux trous de diamètre 5, 4_-0^+0.2 (voir remarque 3)

Remarque: 1. Galet en alliage serti inoxydable

1. Réglage entre et
2. Seuls les modèles ZV2-QA2-2 et XV2-QA2-2 incorporent les trous de montage.

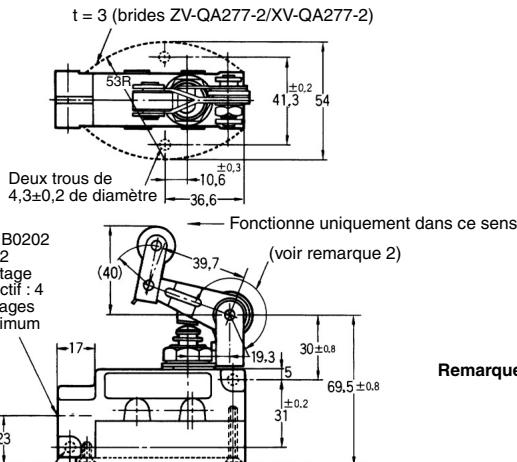

Lever de réarmement du galet unidirectionnel ZV(2)-QA277-2, XV(2)-QA277-2

18,7 de diamètre × 9 (voir remarque 1)

Deux trous de diamètre 5,4_0^+0.2 (voir remarque 3) Remarque: 1. Galet en acier inoxydable 2. Réglage entre et. 3. Seuls les modèles ZV2-QA277-2 et XV2-QA277-2 incorporent les trous de montage.

Poussoir étanche ZV(2)-N-2, XV(2)-N-2

Deux trous de diamètre 5,4+0.2 (voir remarque 2) Remarque: 1. Pousoir en acier inoxydable 2. Seuls les modèle ZV2-N-2 et XV2-N-2 incorporent les trous de montage. 3. La position opérotaire pour ZV2-N-2 et XV2-N-2 est de 31,9 ±0,8 mm.

Poussoir à galet étanche ZV(2)-N22-2

Deux trous de 4,3± 0,2 de diamètre 12,7 de diamètre × 4,8 (voir remarque 1)

Deux trous de diamètre 5,4_-0^+0.2 (voir remarque 2) Remarque: 1. Galet en acier inoxydable 2. Seul le modele ZV2-N22-2 incorpore les troue de montage. 3. La position opérase pour ZV2-N22-2 est de 35,7 ±0,8 mm

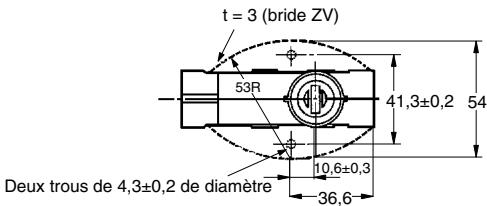

Galet plongeur à étanche zv(2)-n21-2

12,7 de diamètre × 4,8 (voir remarque 1)

Deux trous de diamètre 5.4_-0^+0.2 (voir remarque 2) Remarque: 1. Galet en acier inoxydable 2. Seul le modèle ZV2-N21-2 incorpore des trous de montage. 3. La position opérationnelle pour ZV2-N21-2 est de 35,7 ±0,8 mm

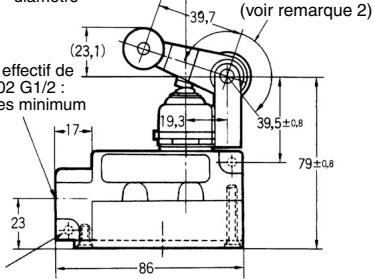

Lever de réarmement du galet étanche zv(2)-na2-2, xv(2)-na2-2

t = 3 (brides ZV-NA2-2/XV-NA2-2) Deux, 4.3± 0.2 diamètre

19,1 de diamètre × 7.9 (voir remarque 1)

Deux trous de diamètre 5,4_-0^+0.2 (voir remarque 3) Remarque: 1. Galet en acier inoxydable 2. Réglage entre et. 3. Seuls les modèles ZV2-NA2-2 et XV2-NA2-2 incorporent les trous de montage.

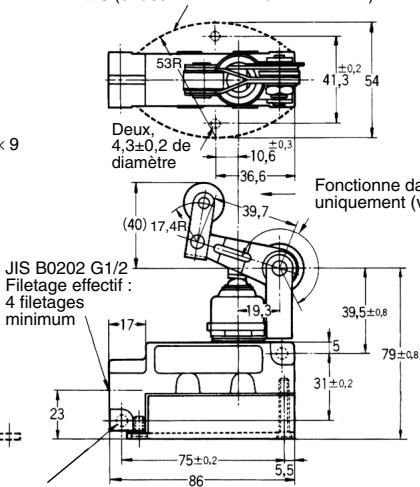

Levier de réarmement du galet étanche unidirectionnel zv(2)-na277-2, xv(2)-na277-2

18.7 de diamètre × 9 (voir remarque 1)

t=3 (brides ZV-NA277-2/XV-NA277-2) Deux trous de diamètre 5,4^2 (voir remarque 3) Remarque: 1. Galet en acier inoxydable 2. Réglage entre et. 3. Seuls les modèles ZV2-NA277-2 et XV2-NA277-2 incorporent les trous de montage.

Montage

Avec les fins de course à boitier fermé dotés d'un levier à galet, le levier à galet a été temporairement neutralisé avant l'expédition afin que vous puissiez ajuster sa position plus tard. Lorsque vous montez le fin de course, veillez à desserrer le levier à galet afin qu'il ne se détache pendant le fonctionnement.

Pour entretenir de façon adéquate l'étanchéité de la partie des vis de montage sur le côté du fin de course à boitier fermé, insérez un joint torique d'étanchéité correctement et vissez-le à l'aide d'un contre-écrou.

Pour améliorer l'étanchéité du fin de course, il est recommandé d'utiliser le connecteur SC.

Lorsque vous insérez les cables dans l'ouverture du conduit, veillez à ce que des copeaux ou d'autres matières étrangères n'entrent pas dans le fin de course.

Précautions environnementales

Les matériaux d'étanchéité peuvent se détériorer en extérieur ou lorsqu'ils sont exposés à de l'huile de coupe, des solvants ou des produits chimiques. Vérifiez l'équipement et si vous constatez une dépréciation, consultez votre revendeur OMRON.

Protégez la partie A avec de la graisse afin de maintenir la durée de vie mécanique et les performances du fin de course. Il est recommandé d'utiliser de la graisse de bisulture de molybdène.

Couple de serrage

Une vis mal serrée peut provoquer un dysfonctionnement. Veillez à bien serrer chaque vis au couple de serrage approprié, comme indiqué ci-après.

N°	Type	Couple
1	Vis de montage du cache	1,18 à 1,37 N·m
2	Vis de montage du fin de course (voir rq 1)	1,18 à 1,37 N·m
3	Vis de montage du fin de course (voir rq 2)	4,90 à 5,88 N·m
4	Vis des bornes du fin de course (vis M4 pour la tête)	0,78 à 1,18 N·m
5	Ecrou de fixation du levier à galet	4,90 à 5,88 N·m

Remarque: 1. Cette plage de couple s'applique au montage latéral ou au montage à la base. (vis M4 pour la tête)

1. Cette plage de couple s'applique au montage en diagonale. (boulon à tête Allen M5)

Trous de montage

Montage latéral Montage du bas

Montage en diagonal

Fonctionnement

• La méthode de fonctionnement, la forme de la came ou du déclencheur, la fréquence de commutation et la sur-course influent considérablement sur la longévité et la précision du fin de course. Veillez à ce que la forme de la came soit suffisamment lisse.
• Vérifiez que la sur-course possède une marge suffisante. La surcourse réelle doit avoir la valeur nominale suivante : sur-course x 0,7 à 1.

Clé dédiée

Le levier à galet peut être réglé librement dans une plage de après avoir desserré l'écrou.

Vous pouvez régler l'étrier de fixation du levier à galet dans n'importe quel sens, après avoir desserré l'écrou.

Une clé dédiée est fournie en séparation.

Modèle : SUPANA POUR ZE

Veillez à ce que l'écrou soit dénué de toute substance étrangère lorsque vous le desserrez.

TOUTES LES DIMENSIONS INDIQUEES SONT EN MILLIMETRES.

Pour convertir les millimètres en pouces, multipliez par 0,03937. Pour convertir les grammes en onces, multipliez par 0,03527.
