S8PS - Alimentation électrique OMRON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation à découpage
Caractéristiques techniques principales	Compacte, haute efficacité, faible bruit
Alimentation électrique	AC 100-240V, 50/60Hz
Dimensions approximatives	W 100 x H 125 x D 75 mm
Poids	Environ 1 kg
Compatibilités	Compatible avec divers équipements industriels
Tension de sortie	DC 5V, 12V, 24V selon le modèle
Puissance	Jusqu'à 240W selon le modèle
Fonctions principales	Régulation de tension, protection contre les surcharges
Entretien et nettoyage	Vérifier régulièrement les connexions, nettoyer avec un chiffon sec
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, service après-vente OMRON
Sécurité	Protection contre les courts-circuits, surchauffe et surcharge
Informations générales utiles	Garantie de 3 ans, documentation technique fournie

FOIRE AUX QUESTIONS - S8PS OMRON

Quels sont les principaux problèmes que je peux rencontrer avec l'OMRON S8PS ?

Les problèmes courants incluent des erreurs d'alimentation, des surcharges, des problèmes de câblage, ou une mauvaise configuration des paramètres.

Comment résoudre un problème d'alimentation avec l'OMRON S8PS ?

Vérifiez que l'alimentation est correctement branchée et que le circuit est en bon état. Assurez-vous également que les spécifications d'entrée sont respectées.

Que faire si l'OMRON S8PS affiche une erreur de surcharge ?

Vérifiez les appareils connectés pour vous assurer qu'ils ne dépassent pas la capacité de sortie de l'alimentation. Déconnectez les appareils et réinitialisez l'alimentation.

Comment configurer correctement les paramètres de l'OMRON S8PS ?

Consultez le manuel d'utilisation pour les instructions de configuration. Assurez-vous que les tensions et courants de sortie sont adaptés aux besoins de vos appareils.

Que faire si l'OMRON S8PS ne s'allume pas ?

Vérifiez la connexion à l'alimentation électrique, inspectez le câble d'alimentation et assurez-vous que l'interrupteur d'alimentation est activé.

Où puis-je trouver le manuel d'utilisation de l'OMRON S8PS ?

Le manuel d'utilisation est disponible sur le site officiel d'OMRON ou dans l'emballage du produit.

Comment vérifier si l'OMRON S8PS fonctionne correctement ?

Utilisez un multimètre pour mesurer la tension de sortie et comparez-la aux spécifications du produit. Vérifiez également si l'alimentation alimente correctement les appareils connectés.

Quels sont les signes d'une défaillance de l'OMRON S8PS ?

Les signes peuvent inclure des bruits inhabituels, des odeurs de brûlé, une surchauffe, ou une absence de sortie électrique.

MODE D'EMPLOI S8PS OMRON

Alimentations à découvert pour montage sur rail DIN extrêmement compactes, puissance de sortie jusqu'à 600 w

• Plage de puissance de 50 à 600 W.
• Boîtiers ouverts ou capotés disponibles.
• Montage facile sur rail DIN grâce aux supports de montage fournis.
• Modèles avec support de fixation pour montage avant.
• Conformes aux normes CEM : EN50081-1, EN50082-2 et EN61000-3-2.
• Sans maintenance jusqu'à 300 W grâce à la ventilation naturelle.
• Voyants d'état de protection représentant les fonctions de protection actives (modèles 300/600 W). Tension d'entrée universelle: 100 à 240 V c.a.
• Homologations UL/CSA, EN60950 (IEC950) et VDE0160.
• Manuel d'instruction en six langues fourni.
• Durée de vie de 10 ans minimum.
• Bornier avec protection des doigts conforme à la norme VDE0106/P100. (Type capoté)

Légende des références

1. Puisssance

050:50W

100:100W

150150W

300:300W

600600W

1. Tension de sortie

055V

12: 12V

24: 24V

1. Configuration

C: Type capoté avec support de fixation pour montage avant

D: Boitier ouvert avec support pour le montage sur rail DIN

CD: Boîtier capoté avec support pour le montage sur rail DIN

Vide : Boîtier ouvert avec support de fixation pour montage avant

Recettes

Configuration	Tension d'entrée	Puisance	Tension de sortie	Courant de sortie	Support pour le montage avant	Support pour le montage sur rail DIN
Type capoté	100 à 240 Vc.a.	50 W	5 V	10 A	S8PS-05005C	S8PS-05005CD
			12 V	4,2 A	S8PS-05012C	S8PS-05012CD
			24 V	2,1 A	S8PS-05024C	S8PS-05024CD
		100 W	24 V	4,5 A	S8PS-10024C	S8PS-10024CD
		150 W	24 V	6,5 A	S8PS-15024C	S8PS-15024CD
		300 W	24 V	14 A	S8PS-30024C	S8PS-30024CD
		600 W	24 V	27 A	S8PS-60024C	---
Type à boîtier ouvert	100 à 240 Vc.a.	50 W	5 V	10 A	S8PS-05005	S8PS-05005D
			12 V	4,2 A	S8PS-05012	S8PS-05012D
			24 V	2,1 A	S8PS-05024	S8PS-05024D
		100 W	24 V	4,5 A	S8PS-10024	S8PS-10024D
		150 W	24 V	6,5 A	S8PS-15024	S8PS-15024D

Valeurs nominales/caractéristiques

		50 W	100 W	150 W	300 W	600 W
Rendement (typique)		75 à 87 % (selon le modele)
Entrée	Tension	100 à 240 Vc.a. (85 à 264 Vc.a.)
	Fréquence	47 à 450 Hz
	Courant (voir remarque 1)	0,9 à 0,45 A max.	1,8 à 0,9 A max.	2,7 à 1,4 A max.	5,4 à 2,7 A max.	10 à 5 A max.
	Facteur de puissance (voir remarque 1)	0,95 TYP.
	Courant de fuite (voir remarque 1)	0,5 ou 1,0 mA max.
	Courant d'appel (25°C, démarrage à froid)(voir remarque 1)	25 à 50 A max.
Sortie	Plage de réglage de la tension	-5 à 10 %
	Ondulation (voir remarque 1)	2 % (c-c) max.
	Influence des variations de l'entrée	0,4 % max. (pour une entrée de 85 à 132 Vc.a./pour une entrée de 170 à 264 Vc.a., charge 100 %)
	Influence des variations de charge	0,8 % max. (entrefee nominale, 0 à 100 % de charge)
	Influence des variations de température(voir remarque 1)	0,05 %/°C max.
	Temps de montée	1 000 ms max. (jusqu'à 90 % de la tension de sortie à la tension ou au courant de sortie nominal)
	Temps de mainien (voir remarque 1)	20 ms min.
Fonctions supplémentaires	Protection contre les surcharges	105 % min., fonctionnement intermittent de la tension résiduelle(avec le modele 600 W, la sortie est interrompu au bout de 5 s min.)
	Protection contre les surtensions	Oui
	Protection contre les surchauffes	Non				Oui
	Voyant d'état de protection	Non			Oui (rouge)
	Fonctionnement en parallèle	Non			Oui, 2 unités max.
Autre	Dissipation de la chaleur	Refroidissement naturel				Ventilateur
	Température ambiente	Fonctionnement : Voir la coube de restriction d'emploi à la section Données techniques(sans condensation ni givrage)Stockage : -25 à 65 °C (sans givrage, ni condensation)
	Humidité ambiente	25 à 85 %
	Rigidité diélectrique	3,0 kVc.a. à 50/60 Hz pendant 1 min (entre toutes les entres et sorties)2,2 kVc.a. à 50/60 Hz pendant 1 min (entre toutes les entres et bornes de masse)1 kVc.a. à 50/60 Hz pendant 1 min (entre toutes les sorties et bornes de masse)
	Résistance d'isolement	100 MΩ min. (entre toutes les sorties et entres/bornes de masse à 500 Vc.c.)
	Résistance aux vibrations	10 à 55 Hz, 0,75 mm d'amplitude simplependant 2 heures dans chacune des directions X, Y et Z
	Résistance aux chocs	300 m/s², 3 fois dans chacune des directions ±X, ±Y et ±Z
	Voyant de sortie	Oui (vert)
	Couple de serrage de la vis du bornier	1,08 Nm (voir remarque 2)
	Interférences electromagnétiques	Conformité à FCC classe B, EN50081-1
	CEM	(Emissivité electromagnétique) : EN50081-1Rayonnement boîtier : EN55022 classe BRayonnement secteur : EN55022 classe BCourant harmonique : EN61000-3-2(Immunité electromagnétique) : EN50082-2Immunité aux déchargesélectrostatiques : EN61000-4-2: D'échange au contact 4 kV (niveau 2)Déchange dans l'air 8 kV (niveau 3)Immunité aux interférences RF : EN50140 : 10 V/m (80 MHz à 1 GHz) (niveau 3)Immunité aux perturbationspar conduction : EN50141 : 10 V/m (0,15 à 80 MHz) (niveau 3)Immunité aux salves : EN61000-4-4: Ligne électricte 2 kV (niveau 3)Ligne de sortie 2 kV (niveau 4)Immunité aux surtensions transitoires : EN61000-4-5: Entre lignes 3 kVEntre ligne 4,5 kV et FG
	Homologations	UL508, UL1012, CSA C22.2 N° 950, CSA C22.2 N° 14, EN60950, VDE0160.Conformité à UL1950 et CSA E.B. 1402C
	Fiabilité (MTBF) (voir remarque 3)	135 000 heures min.				60 000 heures min.
	Durée de vie (voir remarque 4)	10 ans min. (à 40°C à la tension nominale et une charge de 50 %, installation standard)
	Poids (voir note 5)	420 g max.	600 g max.	900 g max.	2 200 g max.	3 500 g max.
	Méthode de montage	Support pour le montage avant ou support pour le montage sur rail DIN				Support pour le montage avant

Remarque : 1. Charge de 100 % pour une tension d'entrée nominale (100 Vc.a. ou 200 Vc.a.)

1. Lors du serrage des bornes, n'exercez pas de pression supérieure à 75 N sur les bornes.
2. MTBF signifie Mean Time Between Failures. Cette valeur est calculée en fonction de la probabilité de défaillance accidentelle des composants et indique la fiabilité des appareils. Elle ne représenté donc pas nécessairement la durée de vie du produit.
3. La durée de vie indiquée dans ce tableau indique le nombre moyen d'heures de fonctionnement à une températureambia èle 600 W n'est pas prise en compte.
4. Le poids indiqué est celui du modèle avec boîtier ouvert. (Pour les modèles 300 W et 600 W, il comprend celui du capot).

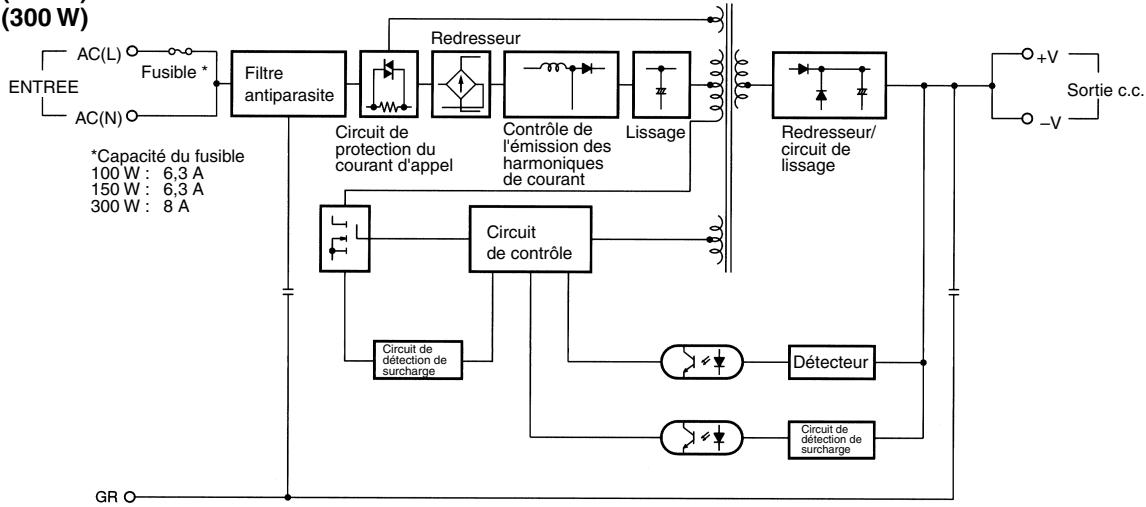

Schémas

S8PS-050 (50W)

S8PS-10024 (100 W) S8PS-15024 (150W) S8PS-30024 (300 W)

S8PS-60024C (600 W)

Installation

Modèles 50 W

Modèles 100 / 150 W

Modèle 300 W

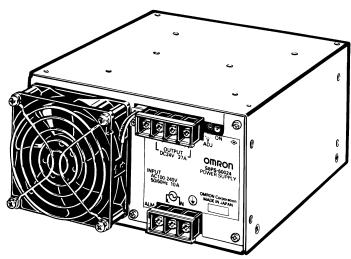

Modèles 600 W

1. Bornes de sortie c.c. Raccordez à ces bornes les fils allant vers la charge.
2. Bornes d'entrée : Raccordez les fils d'alimentation à ces bornes. Remarque: Un fusible est inséré du côté AC (L).
3. Bornier de masse (GR) Raccordez le câble de masse à cette borne.
4. Voyant de sortie (DC ON) : S'allume lorsque la sortie en courant continu (c. c.) est active.
5. Réglage de la tension de sortie (V. ADJ) : Il est possible d'augmenter ou de diminuer de 10% la tension de sortie.
6. Indicateur d'alarme de protection activée : Le voyant rouge s'allume si le circuit de protection contre les surtensions (pour un modèle 300 /600 W) ou contre la surchauffe (pour un modèle 600 W) se déclenche. Ce voyant s'allume en cas de détection d'une surintensité (pour un modèle 600 W).

Courbe de restriction d'emploi

Type à boîtier ouvert

Version capotée Remarque: 1. Une ventilation forcée d'un débit d'air de 1 m3/min doit être prévue. 2. La courbe de restriction présente correspond à une installation standard. La courbe de restriction dépend de la direction de montage de l'alimentation.

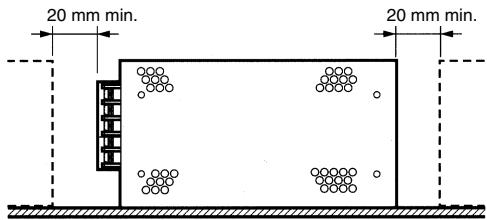

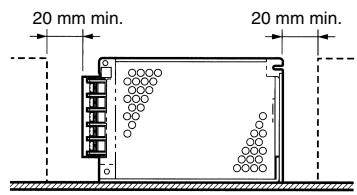

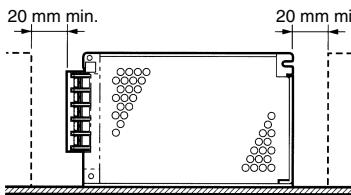

Installation standard modèle 50 W

Installation standard modèle 100/150 W

Installation standard modèle 300 W

Installation standard modèle 600 W

Modèles 50 à 300 w

L'alimentation possède une fonction de protection contre les surcharges qui protège la charge et l'alimentation des dommages potentiels causés par les surintensités. La fonction de protection s'active lorsque le courant de charge dépasse la valeur de surintensité définie (105 % du courant de charge nominal). Si le court-circuit ou la surintensité est inférieur à 20 secondes, la tension de sortie est réduite afin de protéger l'équipement. Lorsque le courant de sortie revient dans la plage nominale, la fonction de protection contre les surcharges disparait automatiquement.

Remarque: Ne poursuivez plus l'utilisation du S8PS en cas de court-circuit ou de surintensité de plus de 20 secondes, cela pourrait endommager ou détruire les éléments internes de l'appareil.

Modèles 600 W

Si une surintensité se prolonge pendant 5 s ou plus, la sortie est coupée et le voyant de protection active s'allume. Pour réinitialiser le S8PS, coupez la tension d'entrée pendant au moins trois minutes puis réappliquez la tension d'entrée.

Remarque: Ne poursuivez plus l'utilisation du S8PS si les bornes de sortie sont court-circuitées ou si la surintensité se poursuit, cela pourrait endommager ou détruire les éléments internes de l'appareil.

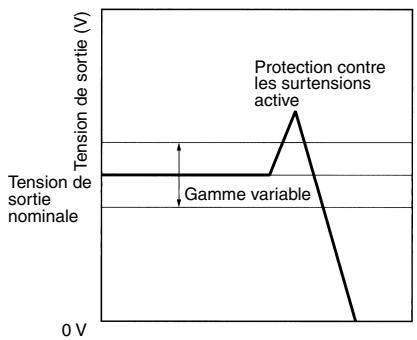

Protection contre les surtensions

L'alimentation possède une fonction de protection contre les surtensions qui protège la charge et l'alimentation des dommages potentiels causés par les surtensions. Lorsque la tension de sortie dépasse la valeur définie (115 % de la tension de sortie nominale), la fonction de protection s'active et coupe la tension de sortie. Le cas échéant, réinitialiser l'alimentation en la coupant pendant au moins 1 minute, puis en la rebranchant.

Le voyant de protection contre les surcharges s'allume pendant la surtension.

Uniquement pour le modèle 600 w

Si la température interne du S8PS augmente de manière excessive à cause d'une panne de ventilateur ou pour tout autre raison, le circuit de protection contre la surchauffe se déclenche afin de protéger les éléments internes de l'appareil et l'indicateur d'alarme de protection s'allume. Pour réinitialiser le S8PS, coupe la tension d'entrée pendant au moins une minute puis remettez l'appareil sous tension.

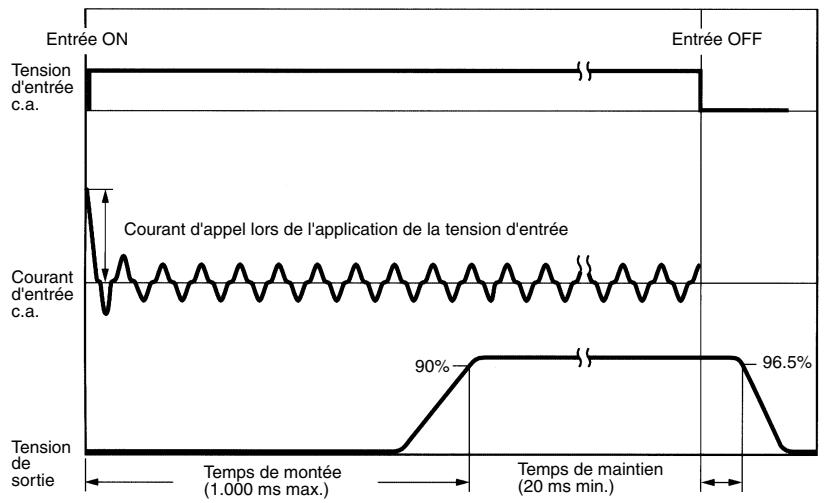

Courant d'appel, temps de montée, temps de maintien

Remarque : Toutes les mesures sont exprimées en millimètres, sauf indication contraire.

Type avec support pour le montage avant

Le support de fixation pour montage avant est fourni comme accessoire. Les vis de fixation du support au panneau ne sont pas fournies.

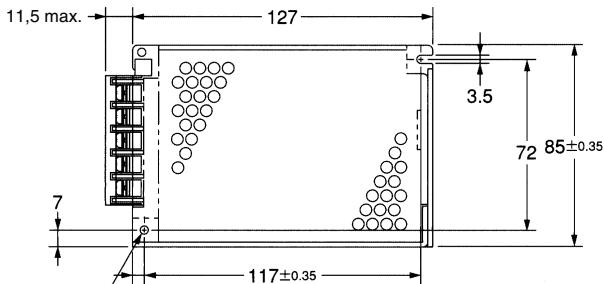

S8PS-050□50W

S8PS-050C(50W)

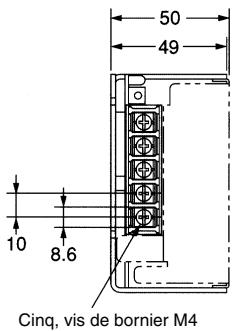

Cinq vis de bornier M4

3,5 mm de diamètre

Etrier de montage par l'avant pour les modèles 50 W

Trous de montage

Utilisez l'étrier de montage

Fixez l'étrier de montage au tableau et commencez à serrer de manière lâche les deux vis. Insérez les parties en saillie de l'étrier (b) dans les trous carrés de l'alimentation (a). Serrez bien les vis de fixation.

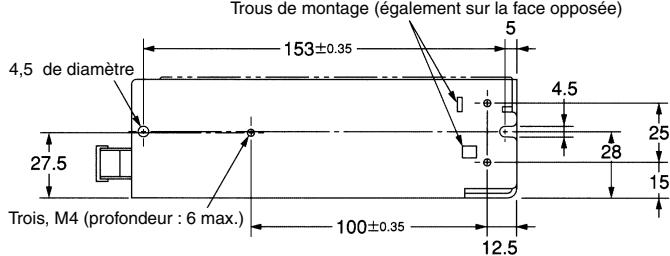

4,5 mm de diamètre 5 Trous de montage (également sur la face opposée)

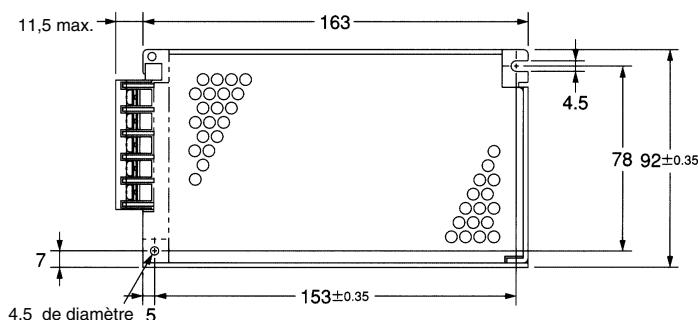

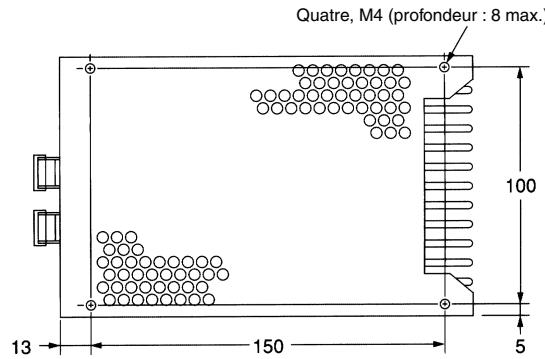

S8PS-15024 (150 W) S8PS-15024C (150 W)

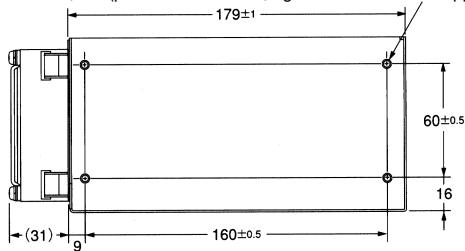

Étrier de montage par l'avant pour les modèles 100 / 150 w

Aspect et dimensions du montage

Dimensions avec l'étrier de montage. Utilisez l'étrier de montage.

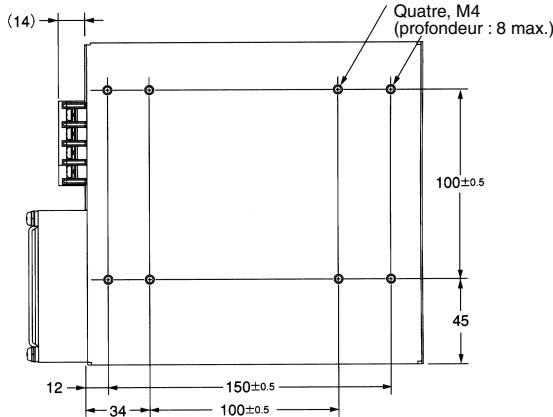

S8PS-30024C (300 W)

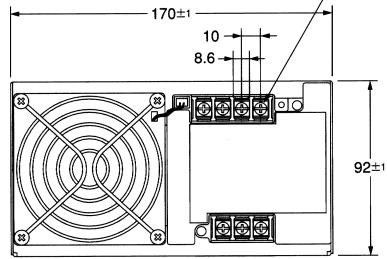

S8PS-60024C (600 W)

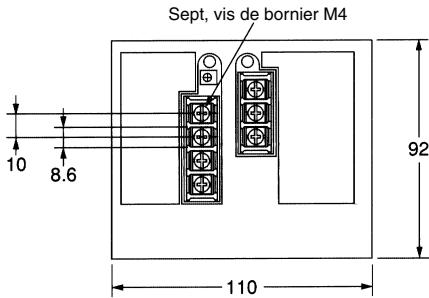

Sept, M4 (profondeur: 8 max.)

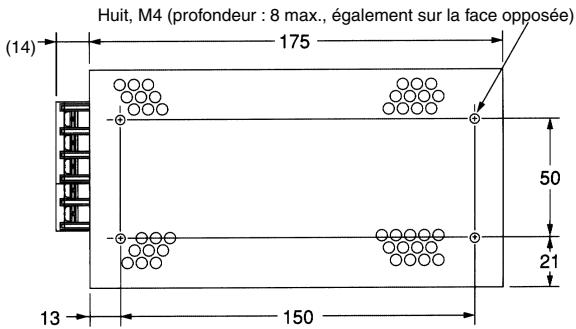

Huit, M4 (profondeur: 8 max., également sur la face opposée)

Quatre, M4 (profondeur: 8 max., uniquement sur la face opposée)

Etrier de montage par l'avant pour les modèles 300 / 600 W

Aspect et dimensions du montage

Deux, de 5 de diamètre

Dimensions avec étrier de montage pour les modèles 30

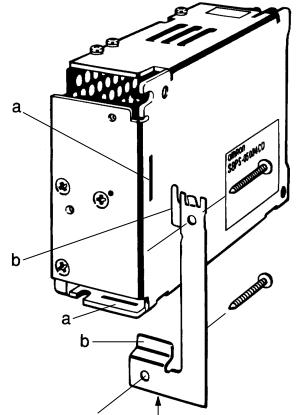

Utilisez l'étrier de montage

Remarque: Quatre vis pour la fixation de l'étrier à l'alimentation sont fournies.

Modèles 300 W

Remarque : Dégagez le module de 21,6 mm par rapport à la surface de montage pour assurer une ventilation d'air sur la face arrière.

Modèle 600 W

Modèle 600 W

Remarque : Dégagez le module de 28 mm par rapport à la surface de montage pour assurer une ventilation d'air sur la face arrière.

Type avec support pour le montage sur rail DIN

Étrier de montage sur rail DIN

L'étrier de montage sur rail DIN est fixé à l'alimentation lors de l'expédition du module.

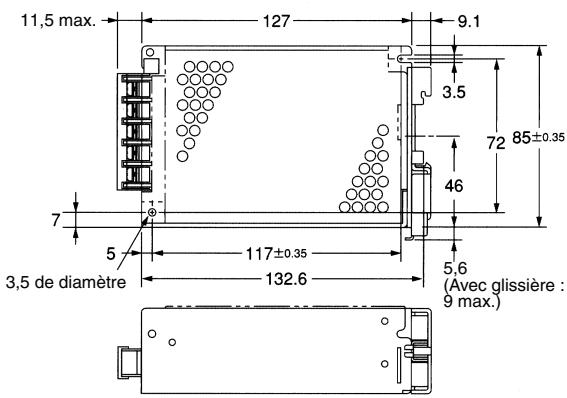

S8PS-050□D (50 W) S8PS-050□CD (50 W)

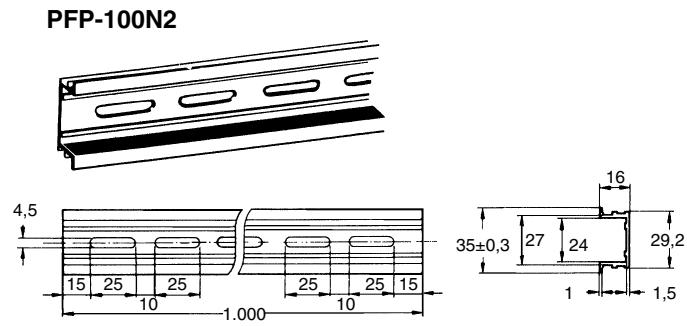

Rail de montage (commande séparée) PFP-100N/PFP-50N Remarque: Les valeurs entre parenthèses concernent le PFP-50N.

Veillez à raccorder le fil de masse pour prévenir tout risque de choc électrique.

Avertissement

N'essayez pas de démonter l'alimentation ou de toucher les pièces internes lorsque celle-ci est sous tension sous peine de vous exposer à un choc électrique.

Ne touchez pas les bornes de l'alimentation dans la minute qui suit la mise hors tension. Vous vous exposeriez à un choc électrique dû à la tension résiduelle.

Ne touchez pas le S8PS ou les ailettes du radiateur lorsque l'appareil est sous tension ou qu'il vient d'être éteint. Vous pourriez vous brûler.

Montage

Pour améliorer et préserver la fiabilité de l'alimentation pendant longtemps, une attention suffisante doit être portée à l'évacuation de la chaleur.

L'alimentation est conçue pour évacuer la chaleur par convection naturelle. Il faut donc monter l'alimentation de sorte que l'air circule autour de l'alimentation.

Le montage de l'alimentation sur une plaque de métal est recommandé.

Un refroidissement forcé est recommandé.

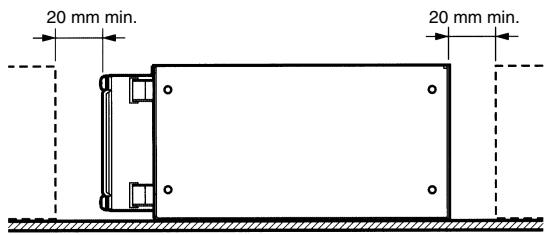

Il est préférible de laisser autour de l'alimentation davantage d'espace que ce qui est indiqué à la page L-101 dans Installation standard.

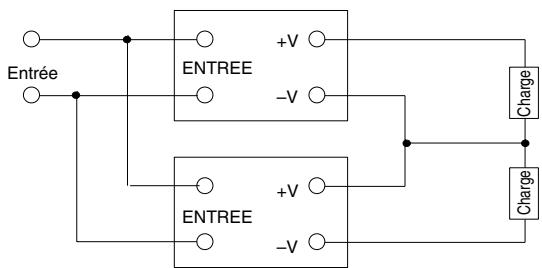

Génération de la tension de sortie (±)

Une sortie de ± peut être générée en utilisant deux alimentations comme indiqué ci-dessous, car les alimentations produisent une sortie flottante.

Fonctionnement en série

Le fonctionnement en série concerne uniquement les modèles représentant des puissances nominales de 100/150 W.

Comme l'indique le schéma suivant, la tension de sortie de chaque alimentation à découpage peut s'additionner.

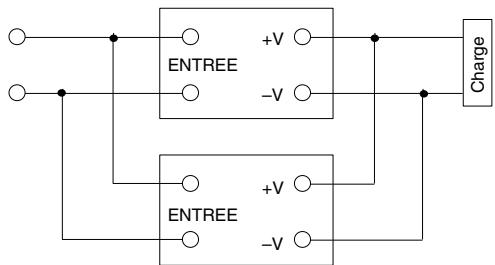

Fonctionnement en parallèle

Le fonctionnement en parallèle concerne uniquement les modèles 300 et 600 W, pour autant qu'ils soient utilisés à 90% de leurs puissances nominales. N'appliquez ce fonctionnement en parallèle qu'à chaque autre modèle.

Veillez à ce que l'épaisseur et la longueur de tous les câbles connectés à la charge soient les mêmes afin d'éviter des différences de chute de tension.

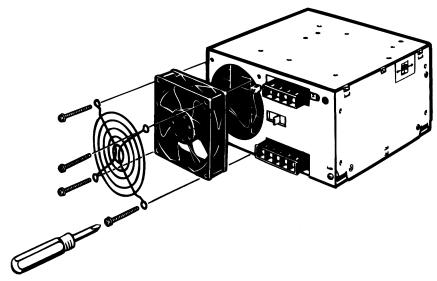

Remplacement du ventilateur

La durée de vie du ventilateur est d'environ 50 000 heures (à 25°C). Toutefois, elle varie en fonction de la température ambiantes ou d'autres conditions environnantes, par exemple la présence de poussière. Remplacez préventivement le ventilateur tous les deux ans s'il est utilisé à une température ambiantes de 40°C.

Des ventilateurs de remplacement sont disponibles.

Modèle : S82Y-JFAN

Ventilateur (ci-dessus), quatre vis M4 x 35, fiche d'instruction et boîte d'emballage

Remplacez le ventilateur comme indiqué dans l'illustration qui suit.

TOUTES LES DIMENSIONS SONT INDIQUÉES EN MILLIMÉTRES.

Pour convertir des millimètres en pouces, multipliez par 0,03937. Pour convertir les grammes en onces, multipliez par 0,03527.

Les produits étant sans cette améliorée, leurs caractéristiques peuvent être modifiées sans préavis.
