| Intitulé | Description |
|---|---|
| Type de produit | Capteur de vision OMRON FQ |
| Caractéristiques techniques principales | Résolution d'image jusqu'à 5 mégapixels, traitement d'image rapide, interface utilisateur intuitive |
| Alimentation électrique | 24 V CC |
| Dimensions approximatives | 80 mm x 80 mm x 55 mm |
| Poids | Environ 500 g |
| Compatibilités | Compatible avec divers systèmes de contrôle et d'automatisation |
| Fonctions principales | Inspection de qualité, reconnaissance de formes, mesure dimensionnelle |
| Entretien et nettoyage | Nettoyer régulièrement l'objectif avec un chiffon doux, éviter les produits chimiques agressifs |
| Pièces détachées et réparabilité | Disponibilité de pièces de rechange via le réseau de distribution OMRON |
| Sécurité | Respecter les normes de sécurité électrique, utiliser dans les plages de température recommandées |
| Informations générales utiles | Vérifier la compatibilité avec les systèmes existants avant l'achat, consulter le manuel d'utilisation pour des détails spécifiques |
FOIRE AUX QUESTIONS - FQ VISION-SENSOR OMRON
Questions des utilisateurs sur FQ VISION-SENSOR OMRON
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Capteur de vision au format PDF gratuitement ! Retrouvez votre notice FQ VISION-SENSOR - OMRON et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil FQ VISION-SENSOR de la marque OMRON.
MODE D'EMPLOI FQ VISION-SENSOR OMRON
» Fonctionnement "One-touch"
» Des images de haute qualité
» Une plateforme flexible
Guidage intuitif et qualité d'image
Grâce à la nouvelle série de capteurs de vision FQ, Omron inaugure une ère de simplicité et de performances. Vous pouvez tirer parti de cette technologie de pointe sans avoir à suivre d'instructions d'utilisation complexes. Aucun savoir-faire technique spécifique n'est requis. Que vous utilisiez un PC ou la console TouchFinder intuitive, vous pouvez accéder rapidement et facilement à toutes les fonctions et tous les réglages avec une seule touche avec une excellente qualité d'image même à partir des surfaces les plus difficiles grâce aux outils de traitement de pointe. Le FQ se décline en divers modèles pour répondre à vos besoins et à votre application.
Caracteristiques
- Une seule pression sur les icônes suffit
- Qualité d'image claire et nette
- Traitement en couleurs réelles (16 millions de couleurs)
- Fonctionnement via PC ou écran TouchFinder

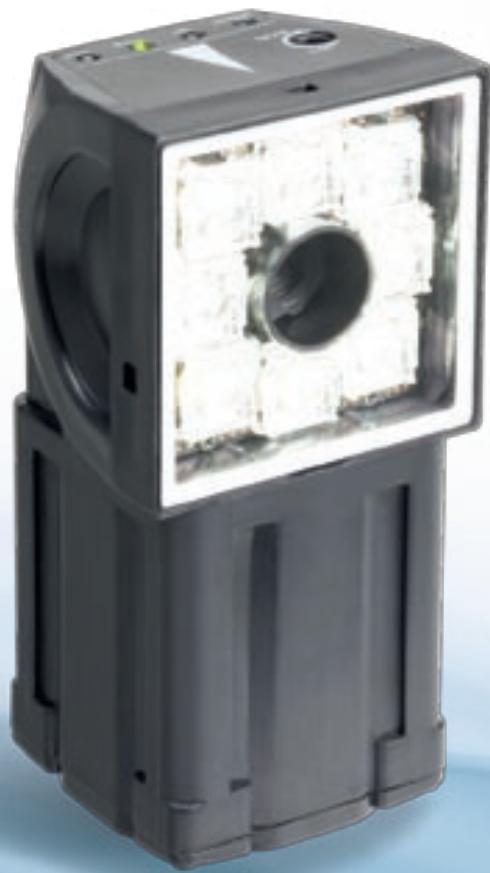

Avantages
- Installation simple et guidée
- Des résultats frables sur n'importe quelle surface
- Flexibilité remarquable : s'adapte toujours parfaitement à vos besoins sans aucun compromis
Netteté absolue
LED haute performance et filtrage puissant : des images nettes même à partir des surfaces les plus difficiles.
Navigation simple
Sachez à tout moment où vous en êtes dans votre production grâce à la simplicité du menu de navigation.
Une plateforme flexible
Sélectionnez le capteur de vision qui correspond le moins à votre application et réglez son mode de fonctionnement.

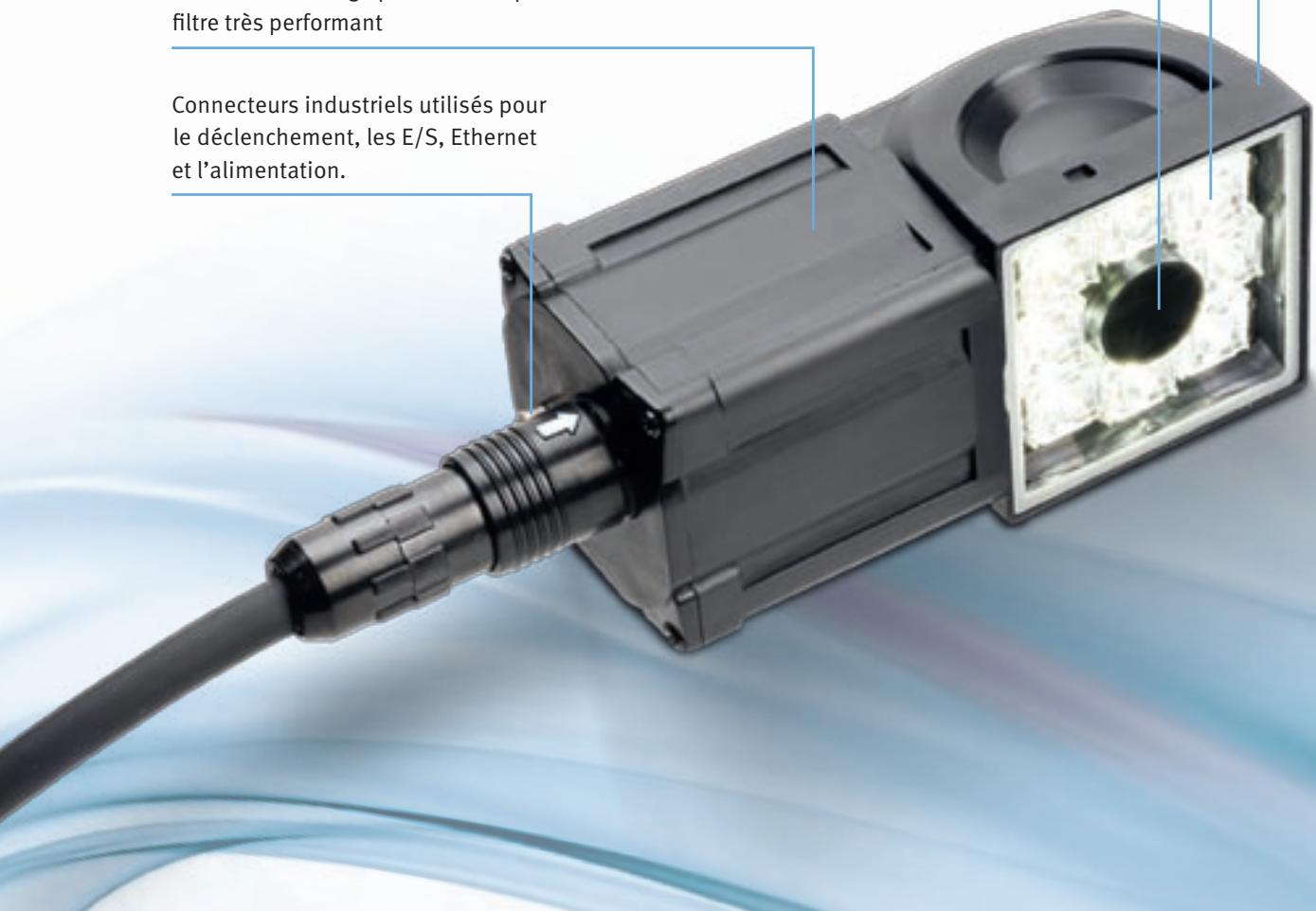

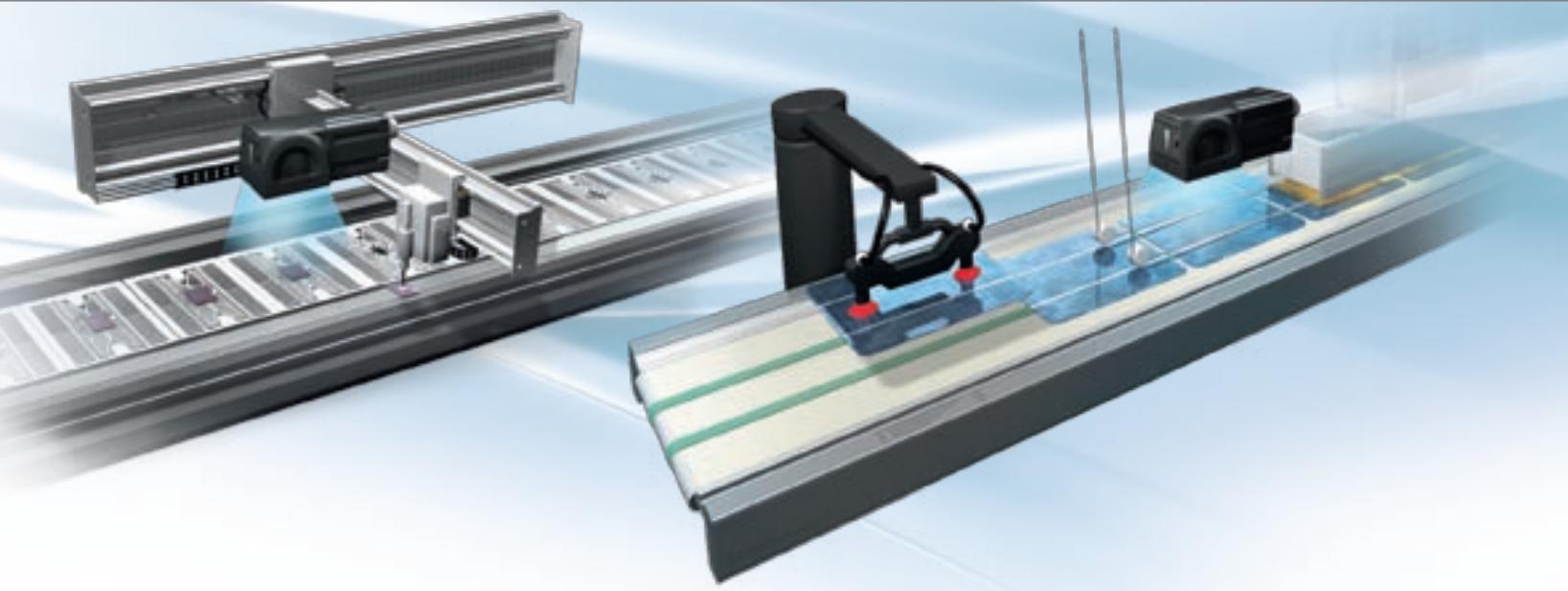

Compact et robuste
La solution la plus compacte : le boîtier contient à la fois une caméra et un processeur d'image. Lentille intégrée et LED haute performance rendent inutile l'achat d'un éclairage externe coûteux et encombrant. L'indice de protection IP67 rend possible l'utilisation du modèle FQ dans les environnements difficiles.
Boîtier robuste et compact pour toutes les machines
LED à haute puissance exclusives
Lentille intégrée : mise au point facile de la caméra
Processeur d'image puissant : inspection à haute vitesse et filtrage très performant
Connecteurs industriels utilisés pour le déclenchement, les E/S, Ethernet et l'alimentation.
Une nouvelle référence dans la qualité d'image
Très simple, le FQ permet d'obtenir les valeurs qualité et netteté d'image. Ce modèle est le premier à fournir un ensemble de fonctions de capture et de traitement d'image de pointe. Les LED puissantes, la fonction HDR ainsi que les filtres de polarisation et de suppression de halo permettent d'effectuer une inspection stable sur les surfaces où les capteurs de vision conventionnels sont inefficaces. L'image nette permet de réaliser une installation simple, car l'angle de vue n'est plus décisif.
Industrie de l'impression : objets multicolores
Détection en couleurs réelles
Toutes les gradations RGB (+16 millions) sont traitées directement. Pas de conversion en niveaux de gris et filtrage couleur non nécessaires.
Composants électriques : contraste plus faible
Éclairage haute puissance
Le contraste est délicat dans le traitement d'image : avec le FQ, chaque image est nette et lumineuse, et présente un contraste parfait pour des résultats optimaux.
Secteur automobile : réduction de brillance et réflexion
Fonction HDR
Les variations d'éclairage causent des reflets indésirables ou des halos. La fonction HDR les réduit en optimisant la stabilité des résultats d'inspection et même les variations d'une pièce à l'autre ou les mauvais alignements.
Le plus flexible de sa catégorie
Le FQ est à la fois flexible et simple dans sa fonctionnalité et son utilisation. Idéal pour tous les types d'application de traitement et d'emballage, le capteur de vision FQ peut être adapté pour répondre à vos besoins les plus exigeants et à chaque type d'utilisation.
Choisissez le type d'installation et de configuration
- PC ou autonome
- Locale ou à distance
- Portable ou fixe
- Permanente ou temporaire
Gardez le contrôle sur le FQ grâce au flux d'images en temps réel. Branchez la console Touch-Finder ou le PC uniquement si nécessaire. Optez pour l'installation permanente avec rails DIN ou la version portable, avec batterie rechargeable, pour une totale liberté d'utilisation.

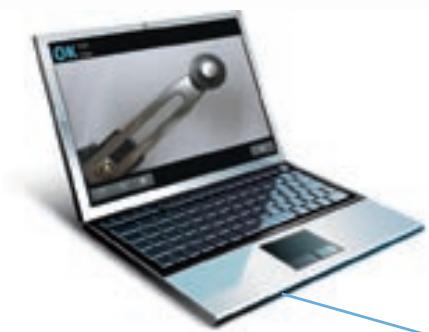

Contrôle centralisé
Si votre application nécessite plusieurs FQ, ils peuvent être reliés et contrôlés via la console TouchFinder ou un PC.

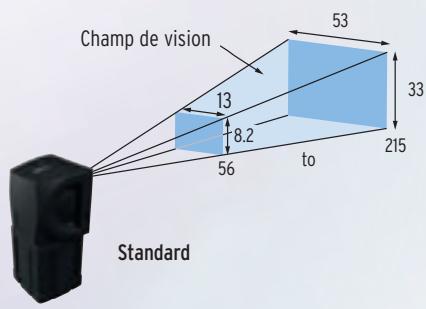

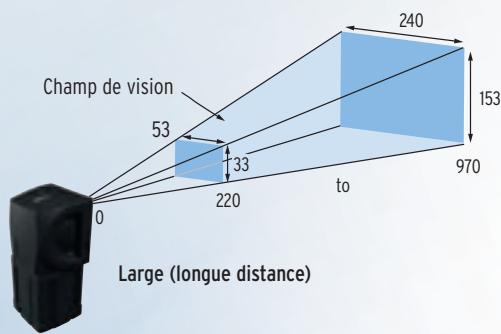

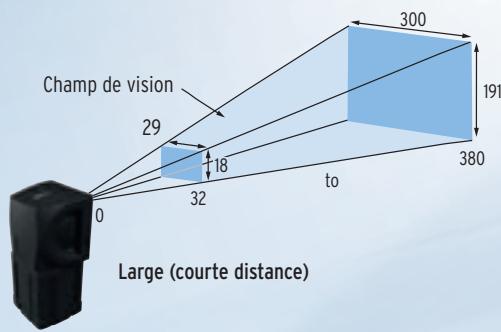

Adapté à votre champ de vision
Pour les pièces de toutes dimensions, il existe toujours un FQ adapté à vos besoins. Sélectionnez le modèle et la gamme appropriés puis adaptez le champ de vision à votre application. La mise au point est simple et rapide, ce qui permet d'utiliser le capteur dans un grand nombre d'applications.
Gamme étendue : champ de vision de 7,5 à 300 mm.
En toute simplicité

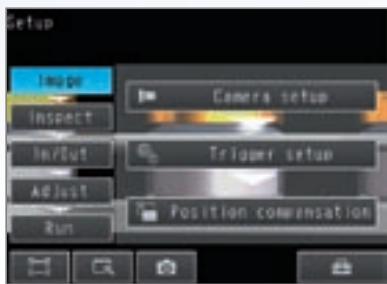

Simple et intuitif : menu innovant pour naviguer directement vers les éléments de configuration, puissantes fonctions automatiques pour trouver les réglages optimaux. Laissez-vous guider par le FQ lors de la configuration initiale puis personnalisée ou lorsque vous souhaitez modifier le moindre réglage. Inutile d'être un expert car celui-ci intègre un système de traitement d'image.
Choisissez entre plusieurs affichages des résultats d'inspection : vue d'ensemble, affichage détaillé, courbes de tendance ou historisme. Les options affichent les résultats dont vous avez besoin pour prendre les décisions pertinentes concernant votre production.

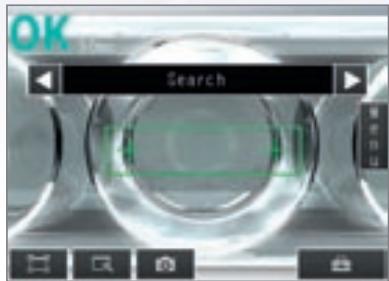

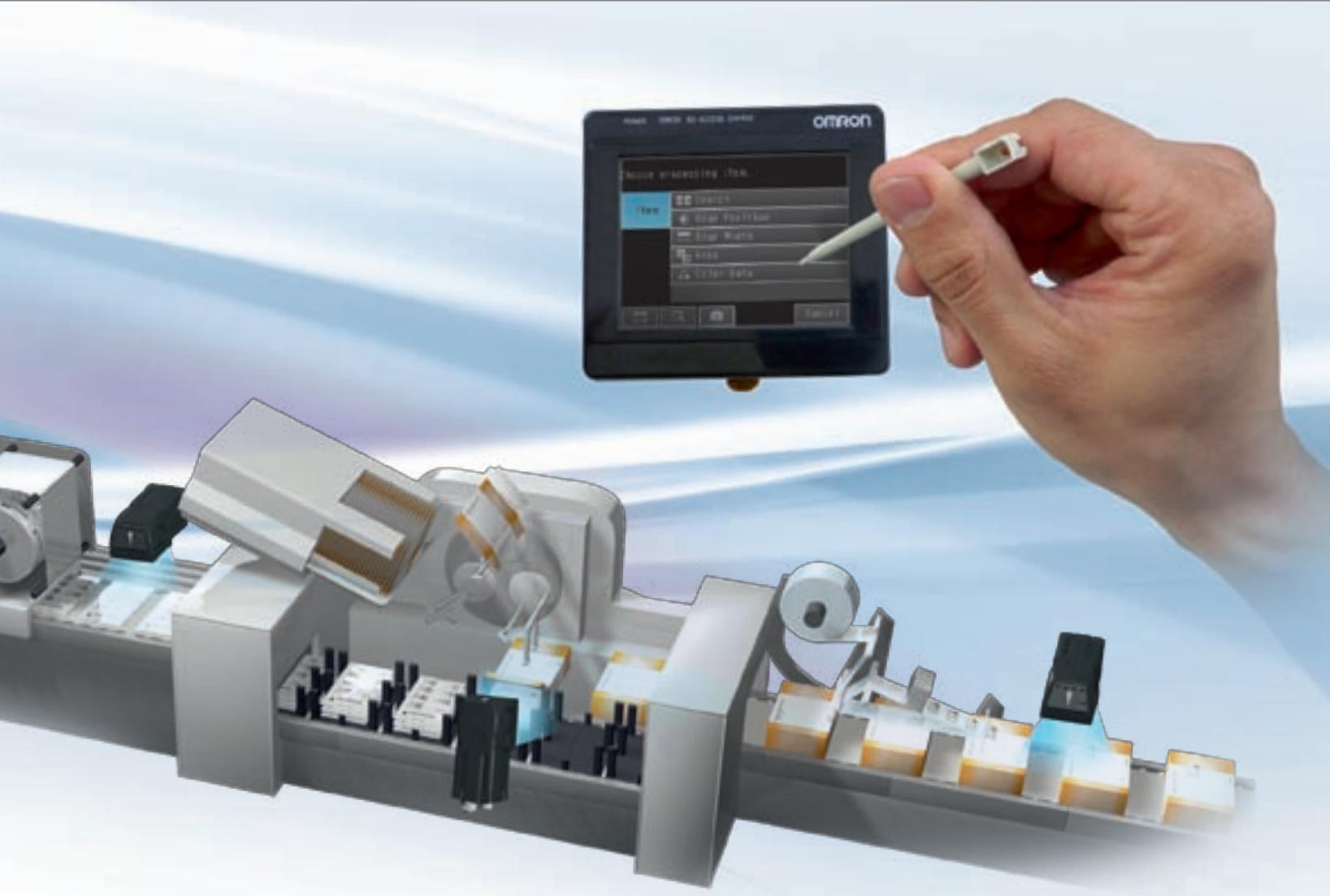

Inspection par écran tactile
1. Sélectionnez l'élément à inspecter
2. Enregistrez le modèle par apprentissage
3. Définissez les seuils

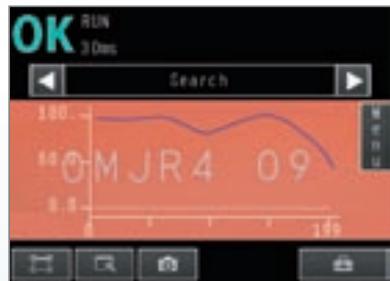

Vue d'ensemble des résultats
Affichez les résultats de tous les éléments d'inspection en une seule vue. Affichez le détail de chaque résultat par une simple touche.

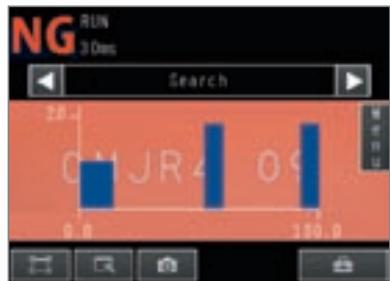

Courbe de tendance
Affichez l'histoire des résultats d'inspections. Vous pouvez ainsi suivre facilement la tendance de la qualité de la production. Des mesures peuvent être mises en œuvre immédiatement en cas de baisse de la qualité.
Histogramme
Affichez la distribution de tous les résultats de mesure pour obtenir un aperçu instantané de la qualité de la production globale.

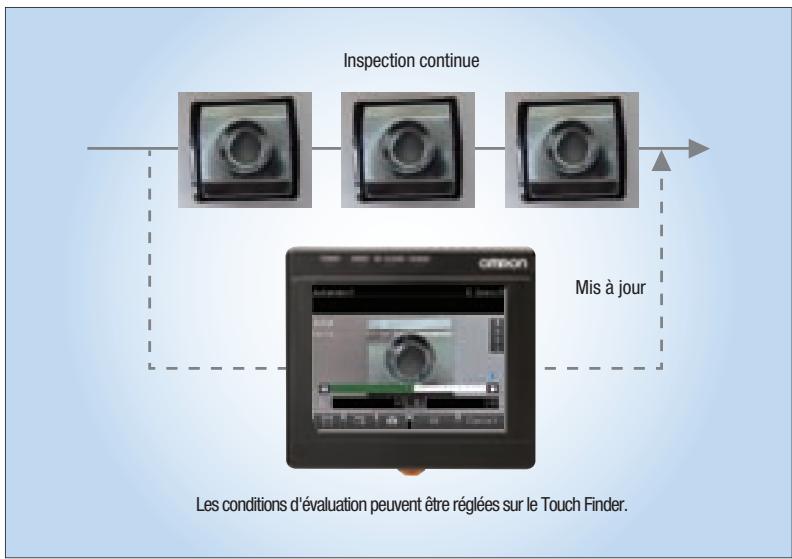

Réglage de seuil en temps réel
Le capteur de vision FQ permet un réglage rapide et simple des paramètres en temps réel.
Plus besoin d'arrêter la machine pour procéder à des réglages de précision et à l'optimisation des paramètres, ce qui permet d'éliminer totalement les temps d'arrêt de la machine.

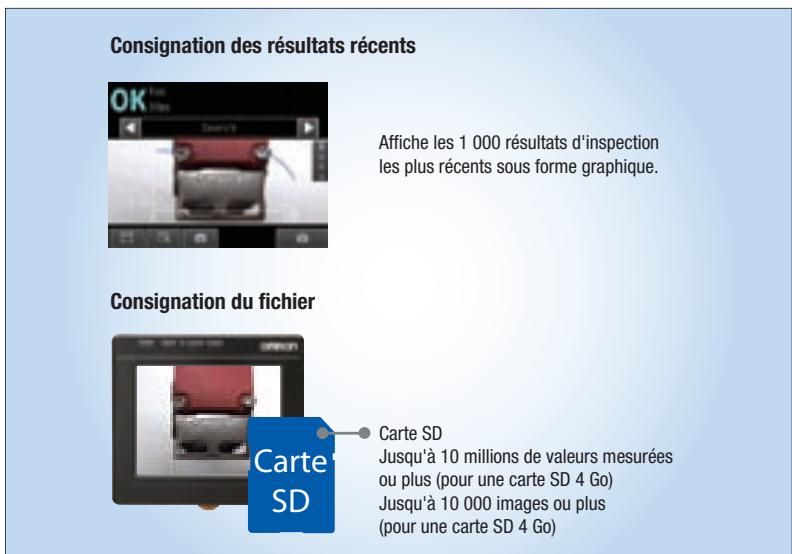

Enregistrement de l'histoire d'inspection
L'enregistrement des résultats est très utile pour tester une nouvelle ligne. Des échantillons sont placés sur la ligne de production et les résultats d'inspection sont consignés. Les données enregistrées peuvent être vérifiées sur une échelle de temps sous forme graphique et utilisées pour régler les conditions d'évaluation.
L'enregistrement de fichier est très utile pendant le fonctionnement. Les historiques d'inspection conséquents peuvent être enregistrés sur des cartes SD et utilisés ultérieurement à des fins de traçabilité.

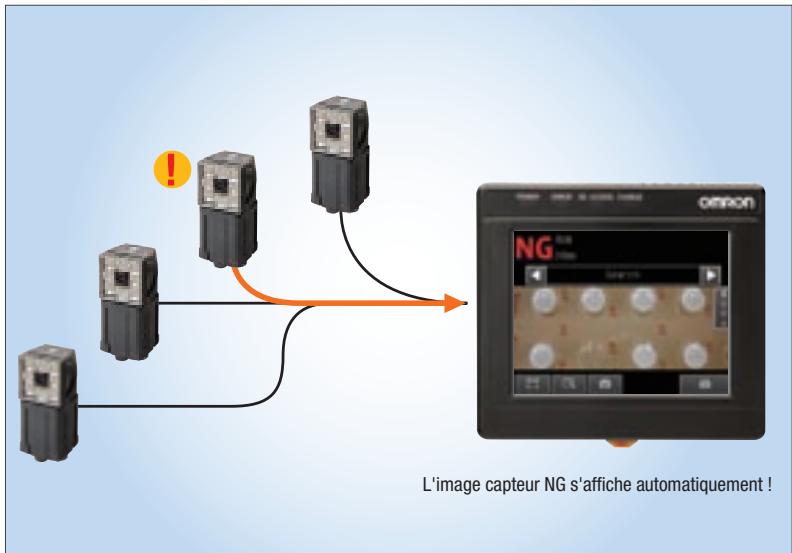

Lorsque plusieurs capteurs sont connectés au Touch Finder, l'écran bascule automatiquement sur l'image du capteur qui a produit un résultat NG.
Cette fonctionnalité permet une visualisation des conditions de rejet.

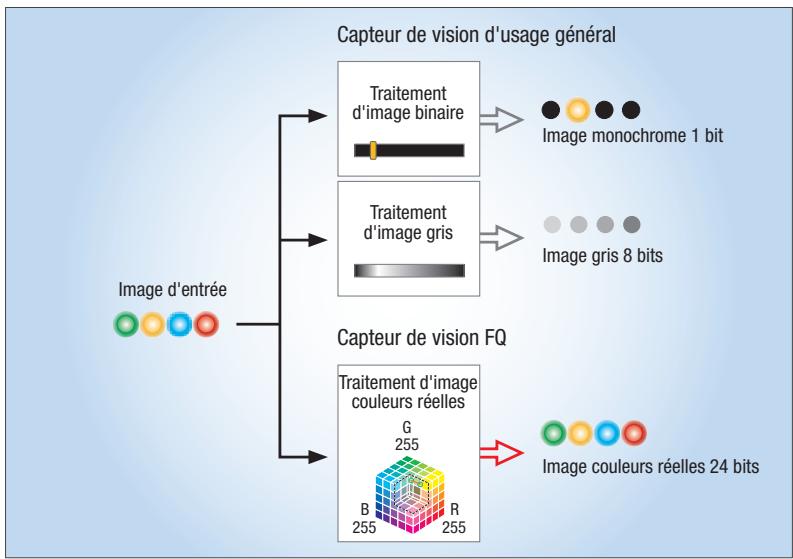

Détection en couleurs réelles
La plupart des capteurs de vision disponibles sur le marché fonctionnent sur la base d'un traitement d'image en niveaux de gris. Cependant, de nombreuses applications se révèlent incompatibles ou instables lors du traitement en niveaux de gris du fait de la nécessité de l'inspection en couleurs ou d'un contraste d'image de piètre qualité.
Afin d'offrir des solutions à de tels problèmes, le capteur de vision FQ associe un processeur haute puissance à une technologie de traitement des couleurs réelles, permettant ainsi des inspections rapides en utilisant des images en couleurs. La même technologie est employée dans les modèles phares de capteurs de vision Omron et est également largement utilisée dans toute l'industrie.
Détection HDR
Les surfaces brillantes et très réfléchissantes peuvent souvent créer des halos ou une luminosité inégale sur une image, et quand cela s'associe à un mauvais positionnement des pièces, les inspections peuvent devenir instables et peu fiables. Ces halos sont le résultat de la plage dynamique étroite des capteurs de vision standard.
Le capteur de vision FQ s'appuie sur la technologie de traitement High Dynamic Range (HDR) d'Omron qui multiplie par 16 la plage dynamique du système par rapport aux capteurs de vision conventionnels.
Il en résulte une détection stable des objets très réfléchissants, même si le positionnement de la pièce n'est pas régulier.
Capteur de vision d'usage général image avec plage dynamique étroite Capteur de vision FQ
image avec plage dynamique large Sombre Clair
Éclairage haute puissance
Fournir un éclairage adapté pour les inspections constitue souvent le facteur déterminant de la réussite de l'application. Surtout lorsque l'inspection porte sur de larges champs de vision, il peut être difficile de réaliser un éclairage homogène et régulier.
Afin d'apporter des réponses à ces problèmes, un nouveau système optique DR a été élaboré pour le capteur de vision FQ. Ce système utilise de façon efficace l'intégralité des LED pour maintenir une luminosité constante sur le champ de vision, deux fois plus importante que les anciens modèles.
Le capteur de vision FQ est également équipé d'un filtre polarisant afin de tronquer la lumière de réflexion spéculaire potentiellement générée par des objets très réfléchissants. Ainsi, vous obtenez des inspections fiables et constantes.
Système optique DR : système optique double réflexion
Capteur de vision d'usage général Lumière perdue
Capteur de vision FQ
Le nouveau système optique DR utilise de façon efficace l'intégralité de la lumière pour offrir une luminosité deux fois plus importante que les anciens modèles.
Configuration du système
Configuration standard
Connexion multiple Remarque: Si vous enregistrez en tant que membre après avoir acheté un capteur, vous pouvez télécharger gratuitement un logiciel de configuration fonctionnant sur PC et pouvant être utilisé à la place du Touch Finder. Reportez-vous à la fiche d'enregistrement en tant que membre pour plus d'informations.
Références
Capteur Remarque: Tolérance (champ de vision): ± 10% max.
Touch Finder
| Type | Référence |
| Alimentation c.c. | FQ-D30 |
| c.a. / c.c. / batterie | FQ-D31*1 |
*1 Adaptateur c. a. et batterie vendus séparément.
Cables
| Type | Longueur de câble | Référence |
| Câbles Ethernet FQ (pour relier le capteur au Touch Finder, ou à un PC) | 2 m | FQ-WN002 |
| 10 m | FQ-WN010 | |
| 20 m | FQ-WN020 | |
| Câbles E/S | 2 m | FQ-WD002 |
| 10 m | FQ-WD010 | |
| 20 m | FQ-WD020 |
Concentrateurs de commutation industriels (recommandés)
| Présentation | Nombre de ports | Détection des dysfonctions | Consommation de courant | Référence |
| 3 | Aucun | 0,08 A | W4S1-03B | |
| 5 | Aucun | 0,12 A | W4S1-05B | |
| Prise en charge | W4S1-05C |
Accessoires
| Application | Présentation | Nom | Référence |
| Pour capteur | Support de fixation (fourni avec le capteur) | FQ-XL | |
| Filtre polarisant (fourni avec le capteur) | FQ-XF1 | ||
| Pour Touch Finder | Adaptateur de montage en façade | FQ-XPM | |
| Adaptateur c.a. (pour modèles c.c. / c.a. / batterie) | FQ-AC_*1 | ||
| Batterie (pour modèles c.c. / c.a. / batterie) | FQ-BAT1 | ||
| Stylet tactile (fourni avec le Touch Finder) | FQ-XT | ||
| Dragonne | FQ-XH |
^*1 Adaptateurs c. a. pour Touch Finder avec alimentation c. c. / c. a. / batterie. Sélectionnez le modèle pour le pays dans lequel le Touch Finder sera utilisé.
| Modèle à connecteur | Tension | Normes certifiées | Référence |
| C | 250 V max. | Europlug | FQ-AC4 |
| BF | 250 V max. | RU | FQ-AC5 |
Caractéristiques techniques
| Élement | Type | Modéles fonction unique | Modéles standard |
| Modèle | NPN | FQ-S10_ | FQ-S20_ |
| PNP | FQ-S15_ | FQ-S25_ | |
| Champ de vision | Voir le tableau ci-dessous. | ||
| Distance d'installation | Voir le tableau ci-dessous. | ||
| Fonctions principales | Outils de contrôle | Search, Area, Average colour, Edge position et Edge width | |
| Nombre d'inspections simultanées | 1 | 32 | |
| Compensation de position | Aucune | Prise en charge | |
| Nombre de scènes enregistrées | 8 | 32 | |
| Entrée image | Méthode de traitement d'image | Couleurs réelles | |
| Filtre d'image | High dynamic range (HDR - grande gamme dynamique), filtré polarisant et balance des blancs | ||
| Eléments d'image | CMOS couleur 1/3 pouce | ||
| Obturator | 1/250 à 1/30 000 | ||
| Résolution de traitement | 752 x 480 | ||
| Eclairage | Type d'éclairage | Impulsion | |
| Couleur d'éclairage | Blanc | ||
| Enregistrement des données | Données de mesure | Dans le capteur : 1 000 éléments (si vous utilisez un Touch Finder, les résultats peuvent être sauvégardés dans une carte SD) | |
| Image | Dans le capteur : 20 images (si vous utilisez un Touch Finder, les images peuvent être sauvégardés dans une carte SD.) | ||
| Déclenchéur de mesure | Déclenchéur externe (simple ou continu) | ||
| Caracteristique d'E/S | Signaux d'entrées | 7 signaux • Entrée de mesure simple (TRIG) • Entrée de commande (IN0 à IN5) | |
| Signaux de sortie | 3 signaux • Sortie de contrôle (BUSY) • Sortie de jugement général (OR) • Sortie d'erreur (ERROR) Remarque : Les trois signaux de sortie peuvent être affectés au jugement d' éléments d'inspection individuelle. | ||
| Caracteristicques Ethernet | 100BASE-TX / 10BASE-T | ||
| Mode de connexion | Câbles de connexion spéciaux • Alimentation et E/S : 1 cable • Touch Finder et ordinateur : 1 cable | ||
| Valeurs nominales | Tension d'alimentation | 20,4 à 26,4 Vc.c. (ondulation comprise) | |
| Consommation de courant | 2,4 A max. | ||
| Immunité environnementale | Plage de température ambiente | En fonctionnement : 0 à 50 °C Stockage : -25 à 65 °C (sans givre, ni condensation) | |
| Plage d'humidité ambiente | Fonctionnement et stockage : 35 % à 85 % (sans condensation) | ||
| Atmosphère ambiente | Sans gaz corrosifs | ||
| Degré de protection | IEC 60529 IP67 (avec fixation pour filtre polarisant montée.) | ||
| Matériaux | Capteur | PBT, PC, SUS | |
| Support de fixation | PBT | ||
| Fixation pour filtre polarisant | PBT, PC | ||
| Connecteur Ethernet | Composé vinylique résistant à l'huile | ||
| Connecteur d'E/S | PVC résistant à la chaleur sans plomb | ||
| Poids | Dépend du champ de vision et de la distance d'installation. Voir le tableau ci-dessous. | ||
| Accessoires | • Support de fixation (FQ-XL) (1) • Fixation pour filtre polarisant (FQ-XF1) (1) • Manuel d'utilisation • Guide de démarrage rapide • Feuille d'enregistrement comme membre | ||
| Modèles fonction unique | Modèles standard | Champ de vision*1(horizontal x vertical) | Distance d'installation | Poids | ||
| NPN | PNP | NPN | PNP | |||
| FQ-S10010F | FQ-S15010F | FQ-S20010F | FQ-S25010F | 7,5 x 4,7 à 13 x 8,2 mm | 38 à 60 mm | Environ 160 g |
| FQ-S10050F | FQ-S15050F | FQ-S20050F | FQ-S25050F | 13 x 8,2 à 53 x 33 mm | 56 à 215 mm | Environ 160 g |
| FQ-S10100F | FQ-S15100F | FQ-S20100F | FQ-S25100F | 53 x 33 à 240 x 153 mm | Modèle longue distance : 220 à 970 mm | Environ 150 g |
| FQ-S10100N | FQ-S15100N | FQ-S20100N | FQ-S25100N | 29 x 18 à 300 x 191 mm | Modèle courte distance : 32 à 380 mm | Environ 150 g |
Tolerance: ± 10 % max.
Touch Finder
| Elément | Modèle avec alimentation c.c. | Modèle avec alimentation c.a. / c.c. / batterie | ||
| FQ-D30 | FQ-D31 | |||
| Nombre de capteurs pouvant être connectés | 8 max. | |||
| Fonctions principales | Types d'affichages des mesures | Affichage du dernier résultat, affichage dernier NG, surveillance des tendances, historiammes | ||
| Type d'images vidéo | Image dynamique ou fixe, avec zoom avant et zoom arrêté | |||
| Consignation des données | Résultats des mesures, images mesurées | |||
| Langue du menu | Anglais, allemand, français, italien, espagnol, chinois traditionnel, chinois simplifié, coréen, japonais | |||
| Voyants | LCD | Ecran | TFT 3,5 pouces LCD couleur | |
| Pixels | 320 x 240 | |||
| Couleurs d'affichage | 16 777 216 | |||
| Rétro- éclairage | Durée de vie*1 | 50 000 heures à 25 °C | ||
| Réglage de la luminosité | Fournie | |||
| Économiseur d'écran | Fournie | |||
| Interface d'utilisation | Ecran tactile | Méthode | Film résistif | |
| Durée de vie*2 | 1 000 000 | |||
| Interface externe | Ethernet | 100BASE-TX / 10BASE-T | ||
| Carte SD | Compatible SDHC, classe 4 ou supérieure recommendée | |||
| Puisances | Tension d'alimentation | Connexion alimentation c.c.: 20,4 à 26,4 Vc.c.(ondulation comprise) | Connexion alimentation c.c.: 20,4 à 26,4 Vc.c.(ondulation comprise)Connexion adaptateur c.a.: 100 à 240 Vc.a., 50 / 60 HzConnexion batterie: batterie FQ-BAT1 | |
| Fonctionnement continu sur batterie*3 | --- | 1,5 h | ||
| Consommation | Connexion alimentation c.c.: 0,2 A | |||
| Immunité environnementale | Plage de température ambiente | En fonctionnement: 0 à 50 °CStockage: -25 à 65 °CSans givre ni condensation) | En fonctionnement: 0 à 50 °C si monté sur un rail DIN ou un panneauFonctionnement sur batterie: 0 à 40 °CTockage: -25 à 65 °CSans givre, ni condensation) | |
| Plage d'humidité ambiente | Fonctionnement et stockage: 35 % à 85 % (sans condensation) | |||
| Atmosphère ambiente | Sans gaz corrosifs | |||
| Degré de protection | IEC 60529 IP20 (si une protection de carte SD, un bouchon de connecteur ou des sangles sont attachés) | |||
| Poids | Environ 270 g (sans batterie ni dragonne attachée) | |||
| Matériaux | Boîtier : ABS, dragonne : Nylon | |||
| Accessoires | Stylet (FQ-XT), manuel d'instructions | |||
1 Il s'agit d'une indication du temps nécessaire à la luminosité pour baisser à la moitié de la luminosité initiale en fonction de la température et de l'humidité ambiantes. La longévité du rétro-éclairage est fortement influencée par la température et l'humidité ambiantes. Elle sera réduite en cas d'utilisation dans des environnements affichant des températures inférieures ou supérieures. ^ 2 Cette valeur est donnée à simple titre indicatif. Aucune garantie implicite. Cette valeur sera affectée par les conditions de fonctionnement.
Caractéristiques de la batterie
| Elément | FQ-BAT1 |
| Type de batterie | Batterie rechargeable lithium-ion |
| Capacité nominale | 1 800 mAh |
| Tension nominale | 3,7 V |
| Plage de température ambiente | En fonctionnement : 0 à 40 °CStockage : -25 à 65 °C (sans givre ni condensation) |
| Plage d'humidité ambiente | Fonctionnement et stockage : 35% à 85% (sans condensation) |
| Méthode de rechargement | Chargée dans le Touch Finder (FQ-D31). Un adaptateur c.a. (FQ-AC_) est nécessaire. |
| Durée de rechargement*1 | 2,5 h |
| Longévité de la batterie de secours*2 | 300 cycles de chargement |
| Poids | 50 g max. |
*1 Ce test est. Aucune garantie. Cette valeur peut varier en fonction des conditions et de l'environnement de fonctionnement. 2 Il s'agit d'une indication du temps nécessaire à la capacité de la batterie pour être réduite à 60 % de la capacité initiale. Aucune garantie implicite. Cette valeur sera affectée par les conditions et l'environnement de fonctionnement.
Configuration requise pour l'outil PC pour FQ Les environnements PC suivants sont nécessaires pour utiliser le logiciel.
| Syst. d'expl. | Microsoft Windows XP Home Edition / Professional SP2 ou ultérieure*1 Microsoft Windows 7 Home Premium ou ultérieure*1 |
| UC | Core 2 Duo 1,06 GHz ou équivalent ou supérieur |
| RAM | 1Go mini. |
| HDD | 500 Mo mini. d'espace disque*2 |
| Moniteur | 1 024 x 768 points mini. |
1 Les versions japonaises et anglaises ne prennent en charge que les versions OS 32 bits. 2 De l'espace disponible est également requis séparément pour la conservation des données.
Capteur
FQ-S10010F/-S10050F/-S15010F/-S15050F FQ-S20010F/-S20050F/-S25010F/-S25050F
FQ-S10100F/-S10100N/-S15100F/-S15100N FQ-S20100F/-S20100N/-S25100F/-S25100N

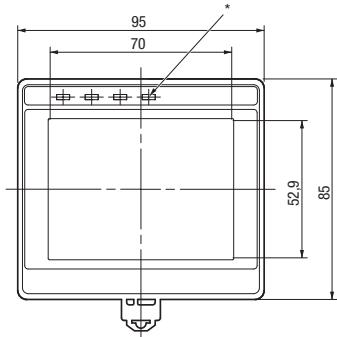

FQ-D30/-D31
Adaptateur de montage en façade
Dimensions des découpes du panneau. Fourni uniquement avec FQ-D31.
OMRON EUROPE B. V. Wegalaan 67-69, NL-2132 JD, Hoofddorp, Pays-Bas. Tél.: +31 (0) 23 568 13 00 Fax: +31 (0) 23 568 13 88 www.industrial.omron.eu
Omron Electronics S. A. S.
14 rue de Lisbonne
93561 Rosny-sous-Bois Cedex
Tel. : +33 (0) 156637000
Fax: +33 (0) 148559086
www.industrial.omron.fr
Agences régionales
N°Indigo 0825825679
0.15 € TTC/MN
Omon Electronics N. V./S. A.
Systèmes d'automatisation
- Automates programmables industriels (API) - Interfaces homme-machine (IHM) E/S déportées • PC industriels • Logiciels
Variation de fréquence et contrôle d'axes
- Systèmes de commande d'axes - Servomoteurs - Variateurs
Composants de contrôle
- Régulateurs de température • Alimentations • Minuteries • Compteurs
- Blocs-relais programmables • Indicateurs numériques • Relais électromécaniques
- Produits de surveillance • Relais statiques • Fins de course • Interrupteurs
- Contacteurs et disjoncteurs moteur
Détection & sécurité
- Capteurs photoélectriques • Capteurs inductifs • Capteurs capacitifs et de pression
- Connecteurs de câble - Capteurs de déplacement et de mesure de largeur
- Systèmes de vision - Réseaux de sécurité - Capteurs de sécurité Relais de sécurité/relais Interrupteurs pour portes de sécurité
