ORT 8898-HD - Magnétoscope numérique OPTEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Magnétoscope numérique terrestre haute définition
Marque	OPTEX
Modèle	ORT 8898-HD
Dimensions (L x l x H)	170 x 110 x 35 mm
Poids	0,5 kg
Alimentation	100 - 240 V AC, 50/60 Hz
Consommation en fonctionnement	Inférieure à 10 W
Consommation en veille	Inférieure à 0,5 W
Type de tuner	TNT terrestre simple tuner
Bande de fréquence	174 - 866 MHz
Connecteurs	HDMI, Péritel (21 broches), S/PDIF coaxial, USB 2.0, entrée/sortie antenne 9,52 mm
Formats vidéo supportés	MPEG-4 AVC/H.264, MPEG-2, MPEG-1, AVI, MKV, RMVB, ISO, Xvid, TS, TP, M2TS, MPG, MP4, MOV, VOB
Formats audio supportés	MP3, WMA, AAC, WAV, DTS, RA
Formats image supportés	JPEG, BMP, PNG
Capacité de stockage USB	Plus de 500 Go (disque dur externe ou clé USB)
Fonctions principales	Enregistrement USB, Timeshift (mise en pause), EPG, contrôle parental, listes favorites, Télétexte, sous-titres, lecteur multimédia, jeux, ebook
Processeur	SunPlus 1503A
Mémoire	Flash 32 Mo, SDRAM 1 Go
Garantie	12 mois pièces et main d'œuvre (accessoires : 3 mois)
Accessoires fournis	Télécommande, 2 piles AAA, manuel d'utilisation
Entretien et nettoyage	Chiffon doux légèrement humide, ne pas utiliser de détergents
Sécurité	Ne pas ouvrir l'appareil, éviter l'humidité, débrancher en cas d'orage
Recyclage	Respecter les consignes de tri sélectif, ne pas jeter avec les ordures ménagères

FOIRE AUX QUESTIONS - ORT 8898-HD OPTEX

Que faire si le message 'PAS DE SIGNAL' s'affiche ?

Vérifiez les connexions du câble coaxial, l'orientation de l'antenne et activez l'alimentation 5 volts si vous utilisez une antenne intérieure (menu Installation).

La télécommande ne fonctionne pas, que faire ?

Remplacez les piles par des neuves de type AAA, dirigez la télécommande vers le récepteur et rapprochez-vous si nécessaire.

Comment enregistrer une émission sur clé USB ?

Formatez votre support USB en FAT32 via le menu Gestion de l'USB, puis appuyez sur la touche RECORD de la télécommande pour lancer l'enregistrement direct.

Que signifie le message 'surcharge alimentation tuner' ?

Désactivez l'alimentation 5 volts dans le menu Installation et vérifiez les connexions d'antenne.

L'image est pixelisée, comment améliorer la réception ?

Réorientez votre antenne, vérifiez les connexions coaxiales et assurez-vous que la qualité du signal dépasse 80 % lors de la recherche manuelle.

Comment utiliser la fonction Timeshift (pause du direct) ?

Appuyez sur la touche II (Pause) pendant la diffusion. Le flux est enregistré sur le support USB ; appuyez sur PLAY pour reprendre la lecture.

Comment mettre à jour le logiciel du décodeur ?

Téléchargez le fichier de mise à jour (*.bin) depuis www.optex.fr, décompressez-le sur une clé USB, insérez-la et sélectionnez 'Mise à jour USB' dans le menu Timer, Date...

Comment verrouiller une chaîne avec un code PIN ?

Dans le menu Gestion des chaînes, sélectionnez la chaîne et appuyez sur la touche rouge. Le code PIN par défaut est 0000. Vous pouvez le changer dans le menu Contrôle parental.

Pourquoi le message 'vitesse d'écriture trop lente' apparaît-il ?

Le support USB (souvent une clé) n'est pas assez rapide. Utilisez un disque dur externe pour les enregistrements.

Comment réinitialiser le décodeur aux paramètres d'usine ?

Dans le menu Timer, Date..., sélectionnez 'Initialisation décodeur' et confirmez avec le code PIN (0000 par défaut). Attention, toutes les données seront effacées.

MODE D'EMPLOI ORT 8898-HD OPTEX

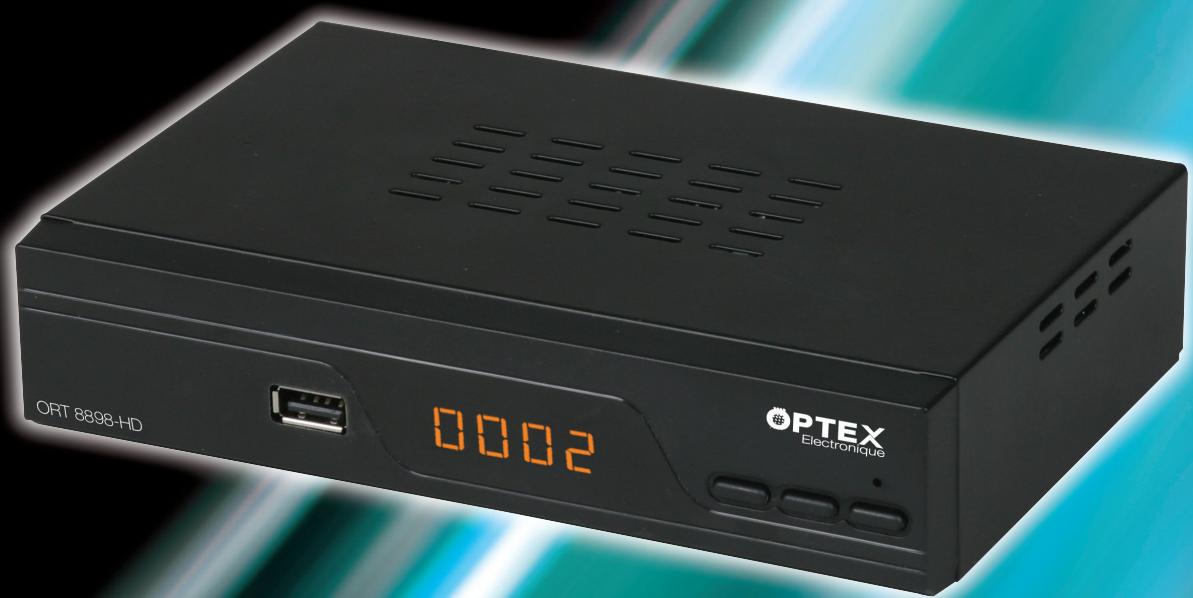

ORT 8898-HD

Magnétoscope numérique terrestre simple tuner Haute Définition Multimedia

OPTEX

Electronique

Prenez le temps de lire ce manuel utilisateur avant d'utiliser ce décodeur numérique terrestre haute définition. Ce manuel contient des informations importantes concernant le fonctionnement de votre décodeur.

Recyclage de votre ancien apparéil Votre apparéil est conçu et fabriqué avec des matériaux et des composants de haute qualité qui peuvent être recyclés et réutilisés. Si un produit ou son emballage présente ce symbole avec une poubelle sur roues barrée d'une croix,)ceci signifie qu'il tombe sous le coup de la DIRECTION CE 2002/96/CE. Veuillez vous informer auprès de votre commune sur le système de tri sélectif mis en place pour les apparéils électriques et électroniques. Veuillez respecter les prescriptions en vigueur et ne jetez pas vos apparéils hors d'utilisation à la poubelle. La mise au rebut de votre ancien apparéil dans le respect de ces prescriptions contribue à prévenir les conséquences négatives potentielles pour l'environnement et la santé. Les piles ne doivent pas été jetées à la poubelle avec vos déchets menagers. Remettez-les à un point de collecte de piles usagées.

Le symbole « Recyclage de matériaux » qui figure sur le carton d'emballage et sur le mode d'emploi signale que ces composants peuvent être recyclés. Ne les jetez donc pas à la poubelle comme des déchets menagers normaux.

Le symbole « Recyclage de matériaux » qui figure sur le carton d'emballage et sur le mode d'emploi signale que ces composants peuvent être recyclés. Ne les jetez donc pas à la poubelle comme des déchets menagers normaux.

Le symbole « Recyclage de matériaux » qui figure sur les éléments d'embal-lage en matière plastique signale que ces composants sont recyclables. Ne les jetez donc pas à la poubelle comme des déchets menagers normaux. Ce symbole figurant sur l'emballage en carton signifie que l'entreprise qui a mis ce produit sur le marché participé financièrement à la collecte sélective des emballages.

B. garantie

N°Indigo 0825056260

Pour toute question technique, vous pouvez contacter notre hotline au numéro indigo ci-contre :

OU sur notre site www.optex.fr

Avant tout appel, vérifie d'avoir respecté les instructions fournies et munissez-vous de la référence commerciale du produit, numéro de série ou code-barres. Gardez l'emballage d'origine en bon état au cas où vous devriez rendre l'appareil.

En cas de dysfonctionnement, notre SAV vous indiquera la procédure à suivre :

a) Le matériel neuf est garanti (pièces et main d'œuvre) par OPTEX, dans les conditions et selon les modalités ci-après, contre tous les défauts de fabrication pendant une durée de 12 mois à compter de la date d'achat du matériel, la preuve d'achat faisant foi (pour les accessoires neufs (cordons, télécommande etc) : 3 mois à compter de la date d'achat). Nous vous recommandons donc de garder très précieusement votre facture d'achat ou ticket de caisse comme preuve de date d'achat.

Sommaire

A. IMPORTANT 2 B. GARANTIE 2 C. BIEN COMMENCER 4 D. DESCRIPTION E. CONNEXION DU DECODEUR 7 F. PREMIER DEMARRAGE 8 G. DESCRIPTIONS DES MENU 8 H. UTILISATION QUOTIDIENNE 8

I. ENREGISTREMENT 10

I. Installation 11

I.1) Recherche automatique 11 I.2) Recherche manuelle 11 I.3) Filtrage des chaines 11 I.4) Pays 11 I.5) Classement LCN 11 I.6) Alimentation antenna 11

II. Chaines 12

II.1) Gestion des chaînes 12 II.1. a) Fonction déplacer (Touche rouge) 12 II.1. b) Fonction passer (Touche jaune) 12 II.1. c) Fonction verrouiller (Touche rouge) 12 II.1. d) Fonction supprimer (Touche verte) 12 II.1. e) Fonction renommer (Touche bleue) 12 II.2) Liste des favoris (Touche FAV) 13

III. LANGUAGE, AUDIO... 13

III.1) Langue du menu 13 III.2) Affichage barre info 13 III.3) Transparency menu 13 III.4) 1ère langue ss-titres 13 III.5) 2ème langue ss-titres 13 III.6) Malentendant 13 III.7) 1ère langue audio 13 III.8) 2ème langue audio 13 III.9) Jeux 13

IV. Timer, Date... 14

IV.1) Timer 14 IV.1. a) Comment créer 1 timer? 14 IV.1. b) Comment modifier 1 timer? 14 IV.1. c) Comment supprimer 1 timer? 15 IV.2) Contrôle parental 15 IV.3) Date et heures 15

IV.4) Initialisation décodeur 15 IV.5) Mise à jour du logiciel 16 IV.6) Information décodeur 16 IV.7) Veille automatique 16 IV.8) Afficheur en veille 16

V. Audio et vidéo 16

b) Les matériels ayant fait l'objet d'une réparation pendant la période de garantie visée ci-dessus sont garantis (pièces et main d'œuvre) par OPTEX jusqu'à la plus longue de ces deux dates : expiration de la durée de garantie visée ci-dessus ou trois (3) mois à compter de l'intervention OPTEX. Cette garantie s'applique pour autant que le matériel ait été utilisé dans des conditions normales et conformément à sa destination.

c) Pendant cette période de garantie de 12 mois, le décodeur défectueux sera réparé gratuitement. Le client devra néanmoins se rapprocher de son lieu d'achat afin de nous retourner le matériel défectueux dans un emballage adéquat avec l'ensemble des accessoires d'origine (les matériels endommagés durant le transport ne sont pas pris en charge au titre de la garantie) dans notre centre SAV.

Au titre de cette garantie, votre matériel sera réparé ou échangé et renvoyé à la charge d'OPTEX à l'adresse de votre revendeur.

Aucun matériel de rechange ne sera fourni pendant le début de réparation.

d) Avant d'expédier votre matériel dans notre SAV, n'oubliez pas de :

• Indiquez à votre revendeur toutes vos coordonnées (nom, adresse, et numéro de téléphone), assurez-vous que tous les accessoires sont inclus avec le matériel dans son emballage d'origine,
• Joignez également une copie de la preuve d'achat de votre matériel.

Le matériel bénéficia, en tout état de cause, de la garantie légale contre les conséquences des défauts ou vices cachés conformément aux articles 1641 et suivants du Code Civil.

C.1) sécurité

L'utilisation du décodeur de réception est sujette à des règles de sécurité visant à protéger les utilisateurs et leur environnement. Par ailleurs, si vous voulez que votre décodeur de réception vous donne toute satisfaction quant à son bon fonctionnement, il est nécessaire :

• de l'installer à l'intérieur à l'abri du soleil et de la pluie : évitez les températures extrêmement chaudes ou froides. Placez le décodeur de réception et le bloc secteur loin des sources de chaleur telles que les radiateurs ou chauffages à gaz/électriques. Ne placez pas d'objets incandescents, par exemple des bougies, à proximité du décodeur de réception. En cas d'orage, il est conseillé de débrancher la prise d'antenne et la prise d'alimentation. Même si le décodeur de réception et le téléviseur sont débranchés, ils peuvent être endommagés par la foudre.
• de placer le décodeur de réception dans un endroit sec et aéré.
• de le protéger de l'humidité : mettez le décodeur de réception à l'abri de la pluie, de l'humidité et de la poussière. Ne placez pas de plantes à proximité dont l'arrosage pourrait provoquer des projections de liquide. Si un liquide pénètre dans le décodeur de réception ou le bloc secteur, débranchez-les par la prise secteur et prévenez votre revendeur.
• d'éviter les chocs violents : n'utilisez jamais le décodeur de réception s'il est endommagé.

Placez toujours votre décodeur de réception sur une surface plane où il ne risque pas d'être soumis à de fortes secousses. N'ouvrez jamais le décodeur de réception! Il existe un risque de choc électrique. Toute intervention eventuelle doit être effectuée par un personnel qualifié.

Raccordez le décodeur sur le secteur conformément aux instructions d'installation de ce livre et aux indications portées sur l'étiquette d'identification apposée sur celui-ci (tension, courant, fréquence du réseau électrique). Par précaution, en cas de danger, la prise secteur sert de dispositif de sectionnement de l'alimentation 230V. Elle doit être aisément accessible.

• Débrancher le décodeur de réception par la prise secteur avant mise en place ou modification des branchements aux autres appareils (télévision, magnétoscope, lecteur de DVD...) ou bien toute opération de nettoyage du décodeur de réception.
• de nettoyer le décodeur de réception exclusivement à l'aide d'un chiffon doux légèrement humide. Ne jamais utiliser de détergents ou d'additifs chimiques.
• de ne rien poser sur le décodeur de réception (ce qui nuirait à une bonne aération) : Les fentes d’aération situées sur le boîtier protègent votre décodeur de réception de la surchauffe. Ne placez aucun objet, tel qu’un morceau de tissu ou une feuille de papier, sur ces fentes. Si vous placez le décodeur de réception dans un compartiment, veillez à laisser un espace d’au minimum 10 cm de chaque côté et de 20 cm à l’avant et à l’arrière du décodeur de réception.
• de le placer hors de portée des petits enfants : Les piles peuvent être avalées facilement par les petits enfants.

Marquage ce

OPTEX certifie que son décodeur ORT 8898-HD est bien conforme à la norme EN60065 ainsi qu'aux directives françaises européennes 2004/108/CE et 2006/95/CE.

C.1. a) précautions d'emploi

Interférences : ne placez pas le décodeur de réception à proximité d'appareils susceptibles de provoquer des interférences électromagnétiques (par exemple des haut-parleurs). Cela peut perturber le fonctionnement du Décodeur et provoquer une perturbation de l'image et du son.

C.1. b) réception terrestre

Si votre installation est ancienne, votre antenne et vos cablages risquent de ne pas convenir à une réception et diffusion numérique de qualité. Nous vous conseillons de prendre contact avec un professionnel antenniste afin qu'il vous fasse un bilan.

C.2) environnement

La préservation de l'environnement est une préoccupation essentielle d'OPTEX.

OPTEX a la volonté d'exploiter des installations respectueuses de l'environnement et a choisi d'intégrer la performance environnementale dans l'ensemble du cycle de vie de ses produits, de la phase de fabrication à la mise en service, l'utilisation et l'élimination.

C.2. a) l'emballage

La présence du logo (point vert) signifie qu'une contribution est versée à un organisme national/agréé, pour améliorer les infrastructures de récapération et de recyclage des emballages. Pour faciliter ce recyclage, veuillez respecter les règles de tri mises en place localement pour ce type de déchets.

C.2. b) les piles et batteries

Si votre produit contient des piles ou des batteries, ces dernières doivent être déposées dans les points de collecte désignés.

C.2. c) le produit

La poubelle barrée apposée sur le produit ou sur ses accessoires signifie qu'ils appartiennent à la famille des équipements électriques et électroniques. À ce titre, la réglementation européenne vous demande de participer à sa collecte sélective :

• Dans les points de distribution en cas d'achat d'un équipement équivalent.
• Dans les points de collecte mis à votre disposition localement (déchetterie, collecte sélective, etc.).

Ainsi, vous participez à la réutilisation et à la valorisation des Déchets d'Equipement Electriques et Electroniques qui peuvent avoir des effets potentiels sur l'environnement et la santé humaine.

C.3) caractéristiques techniques

• 1 tuner terrestre (1 entrée et 1 sortie 9,52 mm)
• 1 connexion HDMI
• 1 connexion péritel
• 1 connexion S/PDIF
• 1 entrée/sorting USB2.0 (Lecture/Enregistrement/mise à jour)
• Capacité de plus de 1000 chaînes
• Affichage du menu en plusieurs langues

C.4) au déballage de votre décembre

Voutrouverez :

Le décodeur TNT - Ce manuel d'utilisation

• Recherche automatique et manuelle des canaux
• Sous-titrage
• Fonction LCN (Classement automatique des chaînes)
• EPG (Guide Électronique des programmes)
• Verrouillage parental
• Liste favorite
• Fonction alimentation 5Volts pour ANTENNE VIA LE CABLE COAXIAL
• La télécommande
• 2 piles 1,5V

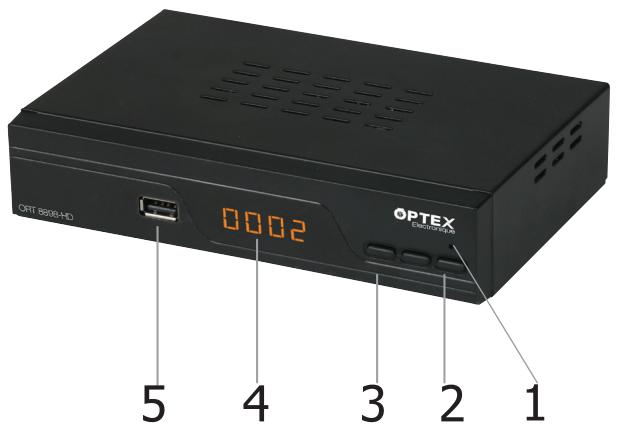

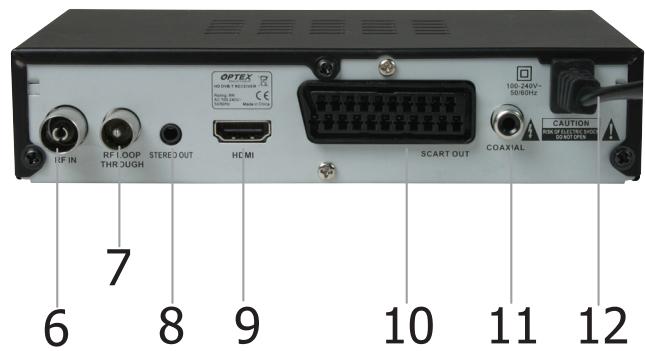

D.1) la connectique

1. LED rouge/verte indiquant si le décodeur est en fonctionnement ou en veille
2. Bouton POWER : Permet d'allumer ou d'éteindre le décodeur
3. Bouton CH + / - : Permet de changer les chaînes sans la télécommande.
4. Afficheur : Indique le numéro de la chaîne sélectionnée ou l'heure en mode veille
5. Entrée/sortie USB pour la connexion d'une clé USB ou disque dur externe (Non fourni)
6. Entrée antenne : Connectez votre arrivée d'antenne sur cette entrée.
7. Sortie antenne : Connectez cette sortie à l'entrée TNT de votre téléviseur équipé de la TNT.
8. Sortie audio stéréo : Permet de connecter le décodeur à un système audio.
9. Connecteur HDMI : Connectez le décodeur à votre téléviseur avec un cordon HDMI (Non fourni)
10. Connecteur Péritel : Connectez le décodeur à votre téléviseur avec un cordon péritel (Non fourni) Utilisée dans le cas où votre décodeur ne possède pas de connexion HDMI.
11. Connecteur S/PDIF : Permet de connecter votre décodeur à un amplificateur homecinéma.
12. Power : Connectez le cordon d'alimentation dans une prise secteur.

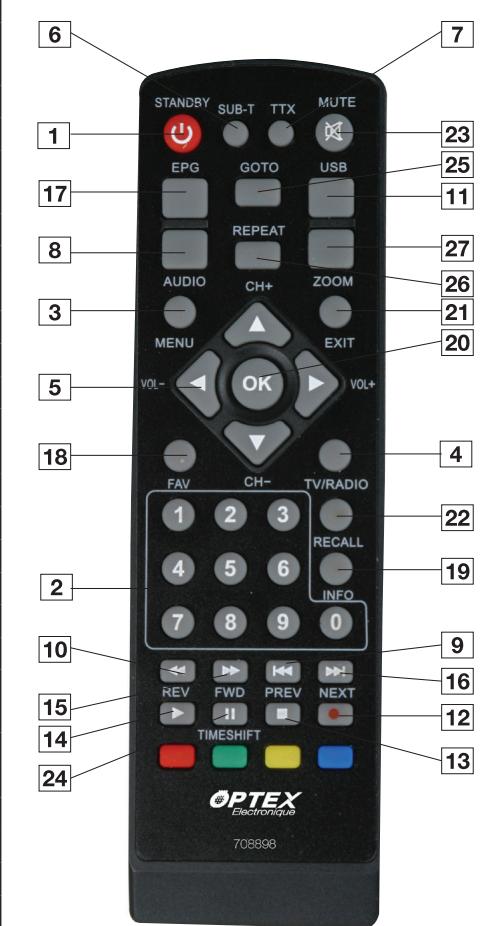

D.2) La télécommande

Télécommande

Touches

1	STANDBY	- Allume ou éteint le décodeur
2	Numérique 1 à 9	- Sélection directe d'une chaîne TV ou radio
3	MENU	- Affiche le menu principal ou returne au menu précédent
4	TV/RADIO	- Basculer entre les chanînes et radios
5	VOL+/-CH+/-	- Augmente ou diminue le volume - Change de chaîne ou de paramètre dans le menu
6	SUB-T	- Affiche les sous-titres si disponible
7	TTX	- Affiche le Telexte si disponible
8	AUDIO	- Affiche les pistes audio disponibles
9	I ▲ ▲	- Sélectionne le fichier précédent
10	□ ▲ ▲	- Retour arrêté lors de la lecture
11	USB	- Accès à la partie multimedia du menu
12	Enregistrer	- Enregistrre la chaîne sélectionnée
13	■ (STOP)	- Arrête la lecture d'un film ou d'un enregistrement
14	▷	- Permet la lecture d'un fichier
15	▷ ▲	- Avance lors de la lecture
16	▷ ▲ ▲	- Sélectionne le fichier suivant
17	EPG	- Affiche les donnéesées EPG
18	FAV	- Affiche la liste des chanînes favorites
19	INFO	- Affiche leibandau d'informations
20	OK	- Affiche la liste des chanînes ou valide le choix effectué dans le menu
21	EXIT	- Quitte le menu sélectionné
22	RECALL	- Rappelle la dernière chaîne sélectionnée
23	MUTE	- Coupe ou non le son du décodeur
24	II (Pause)	- Permet l'activation du Timestift
25	GOTO	- Permet d'accéder à un endroit précis en mode lecture
26	REPEAT	- Permet de répéter un fichier en mode multimedia
27	ZOOM	- Permet de faire un zoom en mode multimedia

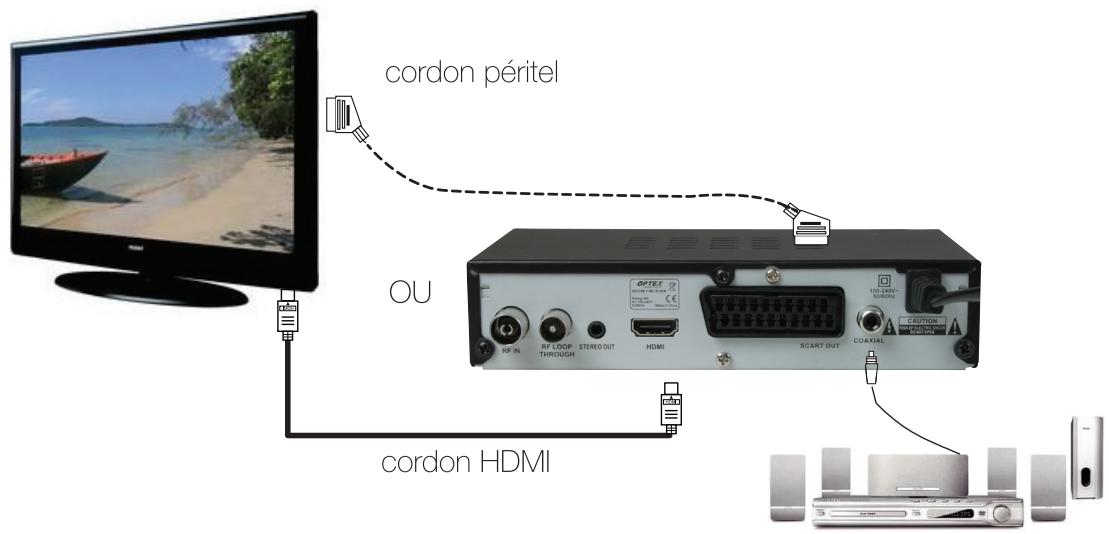

Connexion à votre téléviseur :

1) Connectez votre décodeur à votre téléviseur avec un cordon HDMI ou un cordon péritel (Non fourni). 2) Connectez ensuite la prise secteur du décodeur

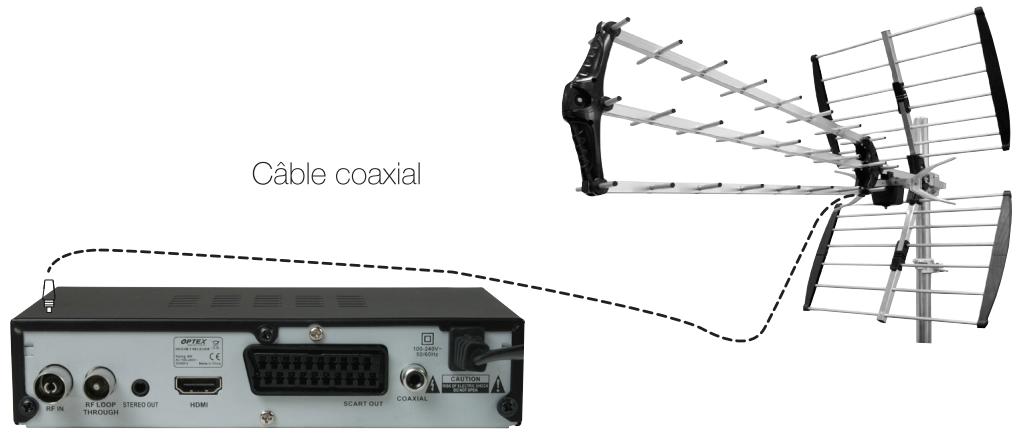

E.2) connexion avec une antenne extérieure

1. Connectez votre antenne sur l'entrée tuner de votre décodeur à l'aide d'un cordon de type coaxial. (Non fourni)
2. Connectez ensuite la sortie tuner de votre décodeur pour alimenter le tuner de votre téléviseur afin de récaperez les chaînes numériques. (Si votre téléviseur possède un tuner TNT)

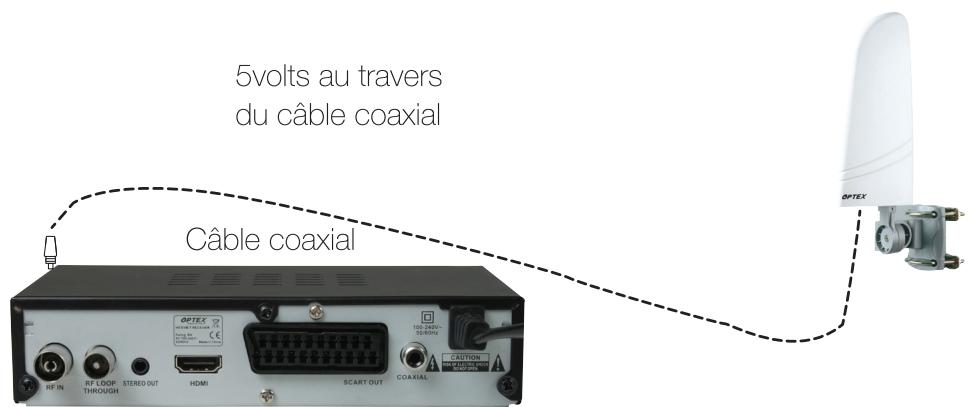

E.3) connexion avec une antenne interieure

Il est possible d'alimenter ce type d'antenne directement avec la fonction 5 volts de votre décodeur.

PS : Pour cela, activer cette fonction «Alimentation 5volts» au travers du câble coaxial, il suffit de sélectionner l'option MARCHE dans le menu Installation/Alimentation 5Volts.

F.1) insertion des piles

1) Retirez le couvercle situé à l'arrière de la télécommande

2) Insérez 2 piles de types AAA dans le compartiment

1) Refermez le couvercle

Au 1er démarrage de votre décodeur, vous verrez apparaître sur votre téléviseur, différents écrans qui vous permettront de configurer votre appareil. Utilisez la touche VOL+ pour afficher les différentes options puis avec les touches CH+/-, effectuez votre sélection et enfin validez avec la touche OK.

• Langue du menu : Ce paramètre permet de régler la langue de votre menu.
• Pays : Ce paramètre permet de régler le pays de votre lieu d'installation.
• Décalage horaire : Ce paramètre permet de sélectionner le décalage horaire par rapport à votre position géographique.
• Alimentation 5 volts : Ce paramètre permet ou non d'activer la fonction 5 volts au travers du câble coaxial.
• Classement LCN : Ce paramètre permet d'effectuer le classement des chaînes selon l'ordre prévu par le CSA.
• Lancer la recherche : Ce paramètre permet de lancer la recherche automatique des chaînes. Il suffit de placer votre curseur sur ce paramètre puis d'appuyer sur la touche OK.

Le décodeur lancera alors la recherche automatique des chaînes et affichera une barre d'avancement pour vous indiquer la progression de la recherche.

Vous pouvez à tout moment arrêter la recherche en appuyant sur la touche EXIT ou passer un canal que vous ne pouvez pas rechercher en appuyant sur la touche RECALL.

Une fois terminée, le décodeur affichera la 1ère chaîne de la liste totale des chaînes trouvées.

Maintenant, vous pouvez voir le décodeur s'allumer sur une chaîne avec son bandeau d'information.

G. descriptions des MENUS

Après avoir installé et connecté votre antenne sur le décodeur, vous pouvez accéder au menu pour effectuer n'importe quelle opération. Le menu principal est constitué de 6 sous-menus comme décrits ci-dessous :

I. Installation

IV. Timer, Date...

II. Chaines

V. Audio et Vidéo

III. Langue, Audio

VI. Multimedia

Utilisation des touches dans les menus

Dans pratiquement tous les menus, les touches ci-dessous ont les fonctions suivantes :

• la touche OK permet de valider l'option de votre choix.
• les touches VOL+/- permettent de changer le volume ou de naviguer de gauche à droite dans le menu.
• les touches CH + / - permettent de changer de chaîne ou de passer d'un paramètre à l'autre.
• la touche RECALL permet de revenir au menu précédent.
• la touche EXIT permet de quitter le menu.

H. utilisation quotidienne

Vous trouvez ci-dessous les explications de fonctionnement concernant l'utilisation quotidienne de votre décodeur.

H.1) Bandeau d'information

Lorsque vous appuyez sur la touche INFO de votre télécommande, vous pourrez voir toutes les informations concernant la chaîne sélectionnée.

Vous verrez apparaître :

• le nom et le numéro de la chaîne.
• le programme actuel avec ses horaires
• l'heure actuelle.
• différents icônes concernant le type de programme, le format de l'audio, la présence de sous-titre ou de Teletext.

Si vous appuyez une seconde fois sur cette touche, vous verrez apparaitre cette fois-ci les informations relatives à la réception de signal (barre de niveau, qualité...) mais aussi les informations détaillées du programme actuel et suivant.

Pour passer des informations du programme actuel au programme suivant, utilisez les touches VOL+/−

Vous verrez apparaître :

• La fréquence, la bande passante
• les barres de signal et de qualité (Utile pour l'orientation de votre antenne)
• les informations détaillées du programme sélectionné

Lorsque you appuyez sur la touche AUDIO, apparait alors les paramètres audio de la chaine selectionnee.

Vous pouvez changer le mode audio entre Stereo, droit et gauche avec les touches VOL+/+

Si la chaîne diffuse plusieurs pistes audio, vous pourrez les sélectionner avec les touches CH+/−

Si la chaîne diffuse le son en Dolby Digital+ (DD+), vous pourrez sélectionner la piste Dolby avec les touches

CH + / -. Vous verrez apparaitre un logo incluant un D + pour Dolby Digital+.

Vous avez la possibilité d'afficher les données TELETEXT si celles-ci sont disponibles!

Pour cela, sélectionnez la chaîne désirée puis appuyez sur la touche TXT de votre télécommande.

Pour quitter le Teletext, appuyez sur la touche EXIT.

Vous avez la possibilité d'afficher les sous-titres de la chaîne en cours s'ils sont disponibles.

Pour cela appuyez sur la touche SUB-T de votre télécommande et sélectionnez le type. Vous avez le besoin entre

Faites votre sélection avec les touches CH+/- puis appuyez sur la touche OK pour valider

Pour supprimer le sous-titrage, sélectionnez Arrêt et appuyez sur la touche EXIT.

H.5) touche FAV

Lorsque vous avez placé des chaînes en liste favorite dans le menu Liste des favors, vous pouvez y accéder directement en appuyant sur la touche FAV de votre télécommande.

Le changement des chaînes favorites parmi la liste s'effectue avec les touches CH+/-. Renvoie uniquement la version corrigée du passage, en respectant les règles. N'ajoute aucun mot qui ne soit pas déjà présent ou clairement tronqué.

Vous supposez afficher les informations EPG (Guide électronique des programmes) sur les chaînes que vous désirez. Les données affichées seront le programme en cours et le programme suivant. (Ou tous les programmes de la semaine suivant la diffusion)

PS : Il est possible qu'aucunes informations ne s'affichent, cela dépend de la transmission des informations au travers du signal.

Pour accéder à l'EPG, appuyez sur la touche EPG, vous verrez apparaitre un écran divisé en plusieurs parties.

Cet écran est divisé en 4 parties :

• Haute : Affiche la chaîne sélectionnée avec le résumé du programme ainsi que la date/heure du jour.
• Gauche : Affiche la liste des chaînes
• Droite : Indique les programmes disponibles pour la chaîne sélectionnée.
• Basse : Affiche les boutons de fonctions

Il est possible d'afficher les programmes de différentes façons :

• Actuel / Suivant : Affiche uniquement le programme actuel et suivant dans la partie de droite
• Quotidien : Affiche les programmes sur tous les jours de la semaine
• Hebdomadaire : Affiche tous les programmes disponibles sur la journée.

Appuyez sur la touche Rouge pour basculer entre les différents modes d'affichage.

Les touches CH+/- permettent de changer de chaîne.

Les touches VOL+/- permettent de déplacer le curseur dans la liste des programmes disponibles.

Pour afficher les informations complètes d'un programme, appuyez sur la touche INFO.

Les touches Jaune et Bleue permettent de changer de jour. (+ ou - 1 jour)

La touche Verte permet d'effectuer une réservation d'enregistrement ou de rappel. Pour cela, appuyez successivement sur cette touche pour passer du mode Enregistrer, Rappel ou Inactif.

Votre décodeur est équipéd'une connexion USB2.0 qui permet d'enregistrer directement sur n'importe quel support USB (Non fourni). Son simple tuner, vous permet tout de même de regarder une chaîne et d'enregistrer une autre à partir du moment où celle-ci se situe sur le même canal de diffusion.

I.1) Par la fiche USB sur un support externe

Ce décodeur vous donne la possibilité, outre le fait de lire tous les fichiers multimédia (vidéos, photos et musiques), de pouvoir enregistrer la chaîne sélectionnée directement sur votre support USB (Non fourni).

Pour pouvoir effectuer des enregistrements, il est impératif de formater votre support USB. (Formatage en FAT32) Le décodeur est en revanche capable de lire le contenu sur les partitions qu'elles soient en FAT32 ou en NTFS.

C'est pourquoi, votre enregistreur possède une fonction de formatage qui permet d'utiliser votre support USB sans avoir besoin d'ordinateur pour pouvoir le formater.

Vous pouvez utiliser n'importe quel support, cela va de la simple clé USB au disque dur externe qu'il soit auto-alimenté (Pour les disques 2,5") ou avec alimentation externe. (Pour les disques 3,5")

Condition d'utilisation de la fonction enregistrement

Nous attirons votre attention sur cette partie très importante car il est malheureusement possible en raison de la multitude de supports USB existants que votre support ne soit pas compatible avec notre décodeur pour la partie enregistrement.

Utilisation de votre support USB

1) Connectez sur la face avant de votre décodeur, votre support USB qu'il soit disque dur ou clé USB. Vous verrez apparaitre le message «Support USB connecté!» 2) Le décodeur analysera ensuite ce support. (Plus ou moins long suivant la capacité de celui-ci) 3) Dès que votre décodeur aura terminé et que tout s'est correctement déroulé (Pas de message d'erreur), le disque sera alors prêt pour être utilisé.

3 méthodes sont disponibles pour effectuer vos enregistrements.

1.1. A) Enregistrer 1 programme en mode direct?

C'est la méthode la plus simple et la plus rapide pour effectuer un enregistrement. Il vous suffit pour cela de sélectionner la chaîne que vous désirez enregistrer avec les touches CH+/- puis d'appuyer sur la touche RECORD de votre télécommande. Vous pourrez voir apparaître 1 logo «R» de couleur rouge s'afficher sur l'écran.

Une 2ème pression sur la touche RECORD permet de sélectionner la durée d'enregistrement. Utilisez les touches VOL+/- et CH+/- pour indiquer la durée de votre choix puis validez avec la touche OK.

I.1. b) Enregistrer 1 programme au travers de l'epg?

Pour accéder à ce menu, appuyez sur la touche EPG de votre télécommande.

Sélectionnez ensuite avec les touches CH+/- la chaîne sur laquelle vous désirez effectuer une programmation puis utilisez les touches VOL+/- pour déplacer le curseur parmi les programmes diffusés.

Sélectionnez le programme de votre choix puis appuyez sur la touche Verte.

Un symbole «R» s'affichera sur le nom du programme sélectionné. Vous remarquerez que vous n'avez pas besoin de régler l'heure de départ, la durée... toutes ces informations sont automatiquement reprises.

I.1. c) Enregistrer 1 programme au travers du timer?

Voir les explications au paragraphe «Timer», page 14.

C'est dans ce menu que vous pourrez effectuer les recherches de chaînes. (Manuelle, automatique, réglages de l'alimentation 5 volts.)

Pour accéder à ce menu, appuyez sur la touche OK.

Ce menu est constitué de 6 sous-menus :

1. Recherche automatique
2. Recherche manuelle
3. Filtre des chaînes
4. Pays
5. Classement LCN
6. Alimentation antenne

Comment afficher/modifier les différents paramètres?

Utilisez la touche VOL+ pour afficher les différentes options, puis avec les touches CH+/-, effectuez votre sélection et enfin validez avec la touche OK.

I.1) recherche automatique

Cette méthode de recherche permet de scanner la totalité des canaux (21 à 69).

Sélectionnez ce paramètre puis appuyez sur la touche OK. Un message de confirmation s'affichera alors vous demandant de confirmer la recherche.

Touche OK : permet de confirmer et de lancer la recherche automatique des chaînes.

Touche EXIT : permet d'annuler la recherche.

Lorsque la recherche de chaîne est terminée, le décodeur sortira du menu et affichera la liste des chaînes trouvées!

PS : Lorsque vous validez le message, toutes les chaînes précédemment recherchées seront supprimées!

1.2) Recherche manuelle

Cette méthode de recherche permet la recherche d'un ou plusieurs canaux que vous aurez sélectionnés.

Astuce : Cela peut également servir d'aide à l'orientation de votre antenne.

Pour activer cette recherche, placez le curseur sur ce paramètre avec la touche CH- et appuyez sur la touche OK.

Touches utilisées : VOL+/- pour la sélection du canal et OK pour rechercher.

Utilisez ensuite les touches VOL+/- pour sélectionner le canal à rechercher, puis appuyez sur la touche OK pour lancer la recherche de chaîne sur ce canal.

Le décodeur cherchera les chaînes du canal sélectionné.

La barre de qualité vous indique la réception de signal en fonction du canal choisi.

PS : Pour une réception optimale, la barre de qualité doit être au minimum de 80%.

1.3) Filtre des chaînes

Ce paramètre permet de sélectionner le type d'affichage des chaînes à réaliser. Vous aurez le choix entre toutes les chaînes ou gratuites uniquement.

1.4) Pays

Ce paramètre permet de sélectionner le pays du lieu de votre installation.

1.6) Alimentation antenne

Cette fonction permet d'activer ou non l'alimentation 5Volts au travers du câble coaxial. Utilisée dans le cas d'une antenne d'intérieure qui nécessite une alimentation. 2 options seront disponibles :

Marché : La fonction est active. Arrêt : La fonction est inactive.

Dans ce menu, vous pourrez effectuer tous les réglages possibles sur la liste des chaînes TV et radios.

Ce menu est constitué de 2 sous-menus :

2. Liste des favoris

Dans ce menu, vous pouvez effectuer diverses opérations comme mettre des chaînes dans une liste favorite, déplacer des chaînes ou supprimer des chaînes.

Pour cela, il suffit d'indiquer la fonction à utiliser avec les touches de couleur de votre télécommande.

Ii.1) gestion des chaînes

Pour accéder à ce menu, utilisez les touches CH- pour sélectionner le 2ème icone puis appuyez sur la touche OK.

Ce menu est constitué de 3 parties distinctes :

Gauche : Affiche la liste des chaînes

Droite : Affiche les colonnes d'actions à réaliser

Basse : Affiche les boutons de fonctions

Pour changer de chaîne, utilisez les touches CH+/- pour déplacer le curseur.

Pour passer des chaînes TV au radio, appuyez simplement sur la touche TV/RADIO.

II.1. a) fonction déplacer (Touche rouge)

Cette fonction permet de déplacer la chaîne sélectionnée à l'endroit désiré. Pour cela, sélectionnez la chaîne à déplacer avec les touches CH+/- puis appuyez sur la touche OK de votre télécommande.

Il ne vous reste plus qu'à saisir le numéro désiré puis de valider par OK. Vous pouvez remarquer que la chaîne s'est déplacée à l'endroit désiré.

II.1. b) fonction passer (touche jaune)

Cette fonction permet de passer la/les chaînes sélectionnées. Il suffit de sélectionner les chaînes que vous désirez passer avec les touches CH+/- puis d'appuyer sur la touche jaune. Cela permet de passer les chaînes que vous ne désirez pas voir lorsque vous changez de chaîne sans pour autant les supprimer.

(Example : Vous désirez passer de la chaîne N°9(W9) à la N°12(NRJ12), il faudra sélectionner les chaînes N°10 et 11)

Un logo «V» de couleur jaune s'affichera sur la 1ère colonne du tableau en partant de la droite.

PS : Pour enlever le saut sélectionné sur une chaîne, suivez la procédure depuis le début.

II.1. c) fonction verrouiller (touche rouge)

Cette fonction permet de bloquer la/les chaînes sélectionnées. Il suffit de sélectionner les chaînes que vous désirez bloquer avec les touches CH+/- puis d'appuyer sur la touche rouge. Un code Pin vous sera demandé. (Par défaut 0000)

Un logo «V» de couleur rouge s'affichera sur la 2ème colonne du tableau en partant de la droite.

Toutes les chaînes sélectionnées seront ensuite bloquées, ce qui implique qu'un code Pin sera demandé pour les visualiser.

PS : Pour débloquer une chaîne bloquée, suivez la même procédure.

II.1. d) fonction supprimer (touche verte)

Cette fonction permet de supprimer la/les chaînes sélectionnées. Il suffit de sélectionner les chaînes que vous désirez supprimer avec les touches CH+/- puis appuyez sur la touche verte. Un mot de passe vous sera demandé. (Par défaut 0000)

Un logo «V» de couleur verte s'affichera sur la 3ème colonne du tableau en partant de la droite.

Attention : lorsque vous quittez le menu, les chaînes sélectionnées seront définitivement supprimées.

II.1. e) fonction renommer (touche bleue)

Cette fonction permet de renommer la chaine sélectionnée. Il suffit de sélectionner la chaine que vous désirez renommer avec les touches CH+/- puis appuyez sur la touche bleue. Un tableau de caractères s'affichera à l'écran. Utilisez les touches VOL+/- et CH+/- pour déplacer le curseur afin de sélectionner les lettres de votre choix puis validez par OK. Une fois terminé, appuyez sur la touche bleue pour confirmer le nouveau nom.

II.2) Listes des favoris (Touche FAV)

Cette fonction permet de placer des chaînes dans des listes favorites. Il suffit pour cela de sélectionner la chaîne désirée puis d'appuyer sur la touche de couleur correspondante à la liste favorite désirée.

Pour placer une chaîne dans une liste utilisateur, procédez de la façon suivante :

Sélectionnez la chaîne désirée avec les touches CH+/- puis appuyez sur l'une des touches de couleur de votre télécommande. 4 listes favorites sont donc disponibles.

À chaque sélection, vous verrez apparaître un symbole «V» dans la colonne correspondante à la liste favorite.

PS : A noter que vous pouvez placer une chaîne dans plusieurs listes favorites. Procédez de la même manière pour d'autres chaînes.

C'est dans ce menu que vous pourrez effectuer les réglages de la langue du menu, la langue audio, les sous-titres.... Pour accéder à ce menu, utilisez les touches CH+/- puis appuyez sur la touche OK.

Touches utilisées : VOL+/- pour changer les différents paramètres.

Ce menu est constitué de 9 sous-menus :

1. Langue du menu
2. Affichage barre info
3. Transparency menu
4. 1ère langue sous-titres
5. 2ème langue sous-titres
6. Malentendant
7. 1ère langue audio
8. 2ème langue audio
9. Jeux

Comment afficher/modifier les différents paramètres?

Utilisez la touche VOL+ pour afficher les différentes options, puis avec les touches CH+/-, effectuez votre sélection et enfin validez avec la touche OK.

Ce paramètre permet de sélectionner la durée d'affichage du bandeau d'information à chaque changement de chaîne.

Ce paramètre permet d'accéder aux yeux intégrés dans la mémoire du décodeur. 5 yeux sont disponibles.

III.1) Langue du menu Ce paramètre permet de régler la langue par défaut du menu de votre décodeur. Le français est règle d'usine pour votre décembre. III.2) Affichage barre info III.3) Transparency menu Ce paramètre permet de changer la transparence du menu. III.4) 1ère langue ss-titres Ce paramètre permet de régler la langue par défaut des sous-titres de votre décodeur. III.5) 2ème langue ss-titres Ce paramètre permet de régler la langue seconde des sous-titres de votre décodeur. III.6) Malentendant Ce paramètre permet d'activer la fonction malentendant. III.7) 1ère langue audio Ce paramètre permet de régler la langue audio par défaut de votre décodeur. Le français est règle d'usine pour votre décembre. III.8) 2ème langue audio Ce paramètre permet de régler la langue audio secondaire de votre décodeur. III.9) Jeux

IV. TIMER, DATE...

C'est dans ce menu que vous pourrez effectuer les réglages de l'heure, du contrôle parental, la veille automatique, la mise à jour logiciel...

Pour accéder à ce menu, utilisez la touche CH- pour le sélectionner puis appuyez sur la touche OK.

Touches utilisées : CH-, touche OK

Ce menu est constitué de 8 sous-menus :

1. Timer
2. Contrôle parental
3. Date et heures
4. Initialisation décodeur
5. Mise à jour du logiciel
6. Information décodeur
7. Veille automatique
8. Afficheur en veille

Iv.1) timer

Pour accéder à ce menu, placez le curseur sur ce paramètre puis appuyez sur la touche OK de votre télécommande. Il ne reste plus qu'à changer tous les paramètres décrits ci-dessous :

Iv.1. a) comment créer 1 timer?

Appuyez à nouveau sur la touche OK pour créer un nouveau Timer. Utilisez ensuite la touche VOL+ pour afficher les différentes options puis les touches CH+/- pour effectuer votre sélection.

1) Date : Par défaut, la date affichée est celle du jour. Vous pouvez à tout moment la modifier.

2) Nom du programme : Permet de sélectionner le Numéro/nom de la chaine pour laquelle vous désirez effectuer votre programmation. Utilisez les touches CH+/- pour faire votre sélection.

3) Type : Permet de sélectionner le type d'action à réaliser. Vous aurez le choix entre Enregistreur, Chaine, veille et actif.

• Enregistreur : Signifie que le décodeur effectuera l'enregistrement du programme indiqué suivant vos réglages.
• Chaîne : Signifie que le décodeur changera de chaîne en fonction de vos réglages.
• Veille : Signifie que le décodeur se placera en mode veille en fonction de vos réglages.
• Actif : Signifie que le décodeur s'allumera en fonction de vos réglages.

4) Heure de début : Permet d'indiquer la date de départ à laquelle le timer doit démarrer. Utilisez pour cela les touches numériques de votre télécommande (0 à 9).

5) Heure de fin : Cette valeur n'est pas modifiable et changera automatiquement en fonction de la durée que vous aurez indiquée.

6) Durée : Cette valeur permet d'indiquer la durée de votre timer. Utilisez pour cela les touches numériques de votre télécommande (0 à 9).

7) Mode : Permet de choisir la fréquence à laquelle vous désirez faire cette programmation. Utilisez les touches CH+/- pour changer de paramètres. Vous aurez le choix entre Une fois, Quotidien et Hebdomadaire.

8) Enregistrer l'audio : Permet d'activer la fonction d'enregistrement de l'audio dans votre fichier enregistré

9) Enregistrer les sous-titres : Permet d'activer la fonction d'enregistrement des sous-titres dans votre fichier enregistré

10) Enregistrer le Telex : Permet d'activer la fonction d'enregistrement des données Teletext dans votre fichier enregistré

Une fois terminé, il ne vous reste plus qu'à appuyer sur la touche OK pour enregistrer votre timer.

Vous pourrez ainsi voir celui-ci s'afficher dans le tableau récapitulatif.

Iv.1. b) comment modifier 1 timer?

Il suffit pour cela de sélectionner dans la liste des Timers disponibles celui que vous désirez modifier avec les touches CH + / - puis appuyez sur la touche Jaune de votre télécommande.

Vous aurez ensuite accès à tous les paramètres du timer sélectionné.

Il ne vous reste plus qu'à effectuer les changements désirés et d'appuyer sur la touche OK pour enregistrer.

Iv.1. c) comment supprimer 1 timer?

Il suffit pour cela de sélectionner dans la liste des Timers disponibles celui que vous désirez supprimer avec les touches CH + / - puis appuyez sur la touche Verte de votre télécommande.

Il faudra ensuite confirmer la suppression en appuyant sur la touche OK ou sur la touche EXIT pour annuler.

Pour supprimer la totalité des programmations, appuyez sur la touche Rouge de votre télécommande puis confirmez le message en sélectionnant l'option Oui.

Iv.2) contrôle parental

Dans ce menu, vous pouvez activer le contrôle parental. Ce qui permet de filtrer les programmes en fonction de l'âge du téléspectateur.

Pour entrer dans ce menu, un mot de passe vous sera demandé. (Par défaut il est «0000»)

Entrez le mot de passe avec les touches numériques de votre télécommande (0 à 9), vous aurez ensuite accès au menu.

• Blocage système : Permet d'activer le verrouillage pour les chains qui ont été sé e sera demandé pour pouvoir visionner les chains verrouillées.
• Contrôle parental : Permet de sélectionner l'âge pour lequel vous désirez bloquer les programmes. Vous aurez le choix entre 0 à 18 ans.

Exemple : Si vous sélectionnez 12 ans, tous les programmes diffusés avec la mention -12ans nécessiteront un mot de passe pour être visualisés.

Utilisez les touches CH + / - pour effectuer votre sélection.

• Changer le code Pin : Ce paramètre permet de changer le code Pin actuel 0000 par celui de votre choix.

Pour cela il vous faudra entrer l'ancien code Pin (0000) avec les touches numériques de votre télécommande, puis indiquez votre nouveau code Pin et le confirmez.

• Ancien code Pin : Indiquez votre ancien code Pin avec les touches numériques. (0 à 9)
• Nouveau code Pin : Indiquez votre nouveau code Pin avec les touches numériques. (0 à 9)
• Confirmer le code : Confirmez votre nouveau code Pin avec les touches numériques. (0 à 9) Lorsque celui-ci est confirmé, vous pourrez voir un message de confirmation s'affiché à l'écran. Dans le cas contraire, repêtez l'opération depuis le début.

PS : Pour être sûr de ne pas l'oublier, notez votre nouveau code Pin quelque part.

Iv.3) date et heures

Ce paramètre permet de régler l'heure ainsi que la date en fonction du décalage horaire.

• Méthode de réglage : Permet de sélectionner le mode de réglage de l'heure entre manuel et automatique. Si vous sélectionnez le mode manuel, vous aurez accès au réglage manuel de la date ainsi que de l'heure. Utilisez pour cela les touches numériques de votre télécommande.
• Décalage horaire : Ce paramètre est accessible si vous avez aire qui vous permettra d'indiquer le nombre d'heures pour votre décalage.

Utilisez les touches CH + / - pour faire votre sélection puis validez par OK.

• Heure d'été : Permet d'activer ou non l'heure d'été.

PS : En mode automatique, ce paramètre n'est pas accessible.

Iv.4) initialisation décodeur

Ce paramètre permet d'effectuer l'initialisation de votre décodeur. Pour cela, il suffit de placer le curseur sur ce paramètre puis appuyez sur la touche OK.

Pour valider l'opération, un code Pin vous sera demandé (par défaut 0000).

ATTENTION: Une fois le code Pin renseigné, toutes les informations (Réglages, listes des chaînes...) seront définitivement perdues!

Iv.5) mise à jour du logiciel

Ce paramètre permet de réaliser une mise à jour du logiciel de votre décodeur si toutefois une nouvelle version est disponible en téléchargement sur notre site internet.

Il suffit dans un premier temps de vérifier sur notre site www.optex.fr si une nouvelle version du logiciel est disponible ou non. Si c'est le cas, téléchargez le fichier zippé qui contiendra la mise à jour ainsi qu'un fichier d'explication.

Pour accéder à ce paramètre, déplacez votre curseur sur celui-ci avec la touche CH- puis appuyez sur la touche OK. Lorsque le curseur est positionné sur Mise à jour USB, appuyez sur OK.

Comment réaliser une mise à jour?

1) Téléchargez sur notre site www.optex.fr le fichier de mise à jour. 2) Dézippez les fichiers sur une clé USB ou disque dur externe (Non fournis) 3) Insérez la clé ou disque dur dans l'entrée USB du décodeur. 4) Sélectionnez dans le menu de mise à jour l'option «Mise à jour USB» puis validez avec la touche OK. 5) Sélectionnez ensuite le fichier de mise à jour portant l'extension *.bin puis validez avec la touche OK.

Important : n'interrompez pas la procédure de mise à jour sous peine d'engendrer des dégats à votre décodeur.

Vous verrez apparaitre une barre de progression qui vous indiquera l'état d'avancement de la mise à jour. Lorsque la mise à jour sera terminée, le décodeur se rallumera automatiquement.

Iv.6) information décodeur

Ce paramètre permet d'afficher toutes les informations de votre décodeur comme le modèle de votre décodeur, la version du logiciel ainsi que la version de matériel.

Version matériel : Indique la version du logiciel du décodeur.

Version logiciel : Indique la version du matériel

Type de tuner : Indique le type de tuner utilisé

Date du logiciel : Indique la date de la version du logiciel actuel de votre décodeur

Appuyez sur la touche Vol- pour sortir de ce menu et revenir au menu précédent.

Iv.7) veille automatique

Ce paramètre permet de placer en mode Veille votre décodeur après une durée que vous aurez au préalable réglée.

Ce qui permet d'éviter de laisser votre décodeur allumé toute la nuit par exemple...

Vous aurez le choix entre Inactif et de 1 heure à 3 Heures.

Utilisez les touches CH + / - pour faire votre sélection puis validez par OK.

Iv.8) afficheur en veille

Ce paramètre permet d'activer ou non en mode veille 2 choses :

L'affichage de l'heure en mode veille sur l'afficheur ainsi que le passage du signal sur la sortie du tuner (Loop).

Si ce paramètre est sur inactif, rien ne sera affiché sur l'afficheur du décembre et le signal en sortie du tuner sera coupé.

V. AUDIO et VIDEO

C'est dans ce menu que vous pourrez effectuer tous les réglages de votre décodeur. (Format d'écran, résolution, sortie vidéo...)

Touches utilisées : VOL+/- permettent le changement des différents paramètres.

Ce menu est constitué de 9 sous-menus :

1. Contraste
2. Teinte
3. Sortie video
4. Luminosite
5. Sortie audio S/PDIF
6. Résolution vidéo
7. Saturation
8. Format écran
9. Audio sur HDMI

Pour accéder à ce menu, utilisez la touche VOL- pour le sélectionner puis appuyez sur la touche OK pour y accéder.

Ce paramètre permet de régler le niveau de contraste de votre image. Vous aurez le choix entre 0 à 24.

V.2) luminosité

Ce paramètre permet de régler le niveau de luminosité de votre image. Vous aurez le choix entre 0 à 24.

V.3) saturation

Ce paramètre permet de régler le niveau de saturation de votre image. Vous aurez le besoin entre 0 à 24.

V.4) teinte

Ce paramètre permet de régler le niveau de teinte de votre image. Vous aurez le choix entre -30 à +30.

V.5) sortie audio s/pdif

Ce paramètre permet de sélectionner le format audio en sortie de la connexion S/PDIF coaxial lorsque celle-ci est connectée à un amplificateur homecinéma. Vous aurez le choix entre aucun, PCM ou bitstream.

Remarque : Si vous ne possédez pas d'amplificateur, sélectionnez Aucun.

V.6) format écran

Ce paramètre permet la sélection du format d'écran. Vous avez le choix entre Plein écran, 4:3 LB, 4:3 PS et 16:9.

V.7) sortie vidéo

Ce paramètre permet la sélection du signal de sortie vidéo. Vous avez le choix entre RVB et CVBS.

V.8) résolution vidéo

Ce paramètre permet la sélection de la résolution de la sortie HDMI. Vous aurez le choix entre Détection automatique ou 480i à 1080i.

V.9) audio sur HDMI

Ce paramètre permet la sélection du format audio sur la sortie HDMI. Vous aurez le besoin entre Aucun, PCM ou RAW.

Votre décodeur est equipped'un port USB ce qui lui permet de pouvoir visualiser des contenus multimédia stockés sur notre support USB. Ce support USB peut être soit une clé USB soit un disque dur externe de type 2,5" ou 3,5".

Remarque : Le décodeur est livré sans support USB.

C'est dans ce menu que vous pourrez accéder à la partie multimédia de votre décembre et y effectuer les réglages désirés.

Pour accéder à ce menu, utilisez la touche VOL- pour le sélectionner puis appuyez sur la touche OK.

Touches utilisées : VOL- pour déplacer le curseur et changer les valeurs, OK pour valider.

Ce menu est constitué de 3 sous-menus :

Vi.1) réglages enregistrure

Dans ce menu, vous pourrez sélectionner le format de fichier pour vos enregistrements ainsi que les réglages liés au Timeshift.

• Format de fichier : Permet de sélectionner le format de fichiers pour vos enregistrements. Vous aurez le choix
• Taille de+Fichier: Permet de définir la taille maximum des fichiers enregistrres. Vous aurez le besoin entre automatique (En fonction de votre support USB) ou entre 1 et 4Go.
• Timeshift : Permet de sélectionner le mode d'utilisation de la fonction Timeshift (Contrôle du direct). Vous aurez le besoin entre Automatique, Inactif ou avec la touche Pause.

Définition du timeshift?

Technologie logicielle (sur PC) ou matérielle (dans un décodeur TNT ou satellite) qui sert à mettre en pause une émission de télévision visionnée en direct, afin de reprendre la lecture plus tard. Le flux vidéo, à partir de la mise en pause, est enregistré sur un disque dur.

À la reprise de la lecture, la suite du programme est diffusée à partir du moment de la pause, tandis que l'enregistrement du reste de l'émission continue en tâche de fond. Il s'agit donc d'un semi-différé.

Exemple concret

Vous regardez un match de football et à 20 minutes du départ, le téléphone sonne! Vous avez donc le réflexe d'appuyer sur la touche Pause. Vous avez une discussion d'environ 15 minutes, vous raccrochez et revenez devant votre téléviseur.

Il suffit d'appuyer sur la touche Play pour sortir de ce mode et visualiser la suite de votre match à la position même où vous avez appuyez sur Pause la première fois. (Le décodeur a continué d'enregistrer la suite de votre match et vous indique même la durée!)

Lorsque vous serez dans le mode Timeshift, vous pourrez utiliser les touches décrites ci-dessous : La touche Stop permet d'arrêter le timeshift.

La touche Play permet de reprendre le programme là ou il était arrêté.

Les touches et permettent de faire des avances ou retours rapides de X2 à X32.

Les touches « « et » » permettent de revenir au début ou à la fin du programme.

• Durée Timeshift : Permet de sélectionner la durée du Timeshift. Vous aurez le besoin entre automatique (En fonction de votre support USB) ou entre 30 minutes à 2 heures.
• Timeshift à enregistrer : Permet d'activer la fonction enregistrement ou non du Timeshift sur votre support USB. Vous aurez le besoin entre Actif et Inactif.

Vi.2) réglages multimédia

Ce menu permet d'effectuer les réglages concernant la lecture de vos fichiers multimédia.

Pour effectuer vos réglages, appuyez sur la touche VOL+ pour afficher les options, effectuez votre sélection avec les touches CH+/- puis validez par OK.

• Langue sous-titre MP4 : Permet de sélectionner la langue des sous-titres lors de la lecture de vos fichiers multimedia.
• Code page sous-titres : Permet de sélectionner le type d'encodage des sous-titres.
• Langue Ebook : Permet de sélectionner la langue par défaut pour vos livres numériques.
• Répetition film : Permet de sélectionner les options concernant la répétition lors de lecture de fichiers video.
• Répétition musique : Permet de sélectionner les options concernant la répétition lors de lecture de fichiers musicaux.
• Répétition photo : Permet de sélectionner les options concernant la répétition lors de lecture de fichiers photo.
• Musique de fond : Permet d'activer ou non la musique de fond pendant un diaporama photo.
• Durée du diaporama : Permet de sélectionner la durée à laisser entre chaque photo pendant la lecture du diaporama.
• Effet : Permet de sélectionner l'effet à appliquer à chaque changement de photo.

Vi.3) USB

Cette partie du menu vous donne accès à toute la partie multimédia de votre décodeur. Il est accessible soit au travers du menu Multimedia/USB ou directement en appuyant sur la touche USB de votre télécommande.

Vous verrez apparaître différents icônes correspondant aux différents accès possibles comme ci-dessous :

1. Gestion de l'USB
2. Films
3. Fichiers ISO
4. Musiques

Sélectionnez l'icône de votre avec les touches VOL+/- puis validez avec la touche OK.

1. Photos
2. Jeux
3. Ebook
4. Enregistrements

Vi.3. a) gestion de l'usb

Ce paramètre d'accéder à la gestion de votre support USB connecté à votre décembre. Il vous sera possible de formater votre support USB ou d'obtenir les informations. Placez votre curseur sur ce paramètre, puis appuyez sur la touche OK.

Vous aurez ainsi accès aux paramètres ci-dessous :

Lorsque vous êtes situé à la racine de votre support USB

• Touche Rouge : Permet d'accéder la gestion des fichiers. (Copier, déplacer....)
• Touche Verte : Permet de formater la partition en FAT32.
• Touche Jaune : Permet de formater la partition en NTFS.
• Touche Bleue : Permet d'afficher les informations de votre support USB connecté. (Espace utilisé, disponible...)

Attention : Une fois validé, le formatage effacera toutes les données de votre support USB.

Lorsque vous êtes situé dans un dossier de votre support USB

• Touche Rouge: Permet d'accéder la gestion des fichiers. (Copier, déplacer....)
• Touche Verte : Permet de renommer le fichier ou dossier sélectionné.
• Touche Jaune : Permet d'effacer le fichier que vous avez sélectionné.
• Touche Bleue : Permet d'effacer la totalité des fichiers/dossiers contenus dans le dossier actuel de votre support USB.

Attention : Une fois validé, les fichiers/dossiers supprimés le seront définitivement de votre support USB.

Vi.3. b) films

Cette partie permet de visualiser toutes les vidéos stockées sur votre support USB.

Sélectionnez l'icône «Films» avec les touches VOL+/- puis validez avec la touche OK.

Touches utilisées : CH+/- pour déplacer le curseur, OK pour visualiser la vidéo sélectionnée

Compatibilité de fichiers vidéos

Ce décodeur est capable de décoder les fichiers vidéo portant les extensions suivantes :

MPG, AVI, VOB, DAT, ASF, MKV, RM, WMV, TSF, QT

Cette partie est séparée en 3 parties distinctes :

• Gauche : Affiche les informations du film sélectionné avec un aperçu vidéo
• Droite : Affiche les listes de vos fichiers disponibles sur votre support USB
• Basse : Affiche les boutons de fonction.

Comment visualiser une vidéo?

1) Sélectionnez la vidéo que vous désirez visualiser avec les touches CH+/-. 2) Puis appuyez sur la touche OK pour valider la lecture.

Astuce : Si vous avez arrêté la lecture d'un film et que vous décidez de relire ce même film, vous avez la possibilité de reprendre la lecture là où elle était arrêtée.

Il suffit d'appuyer sur la touche OK pour dire le film puis de sélectionner l'option Oui sur la fonction reprendre la lecture ou EXIT pour Annuler et relire depuis le début.

La touche STOP permet d'arrêter la lecture du fichier. La touche PAUSE permet de faire une pause sur la lecture en cours. La touche ZOOM permet de faire un zoom sur l'image. Pour augmenter ou diminuer le zoom, utilisez les touches

La touche GOTO permet d'accéder à une partie bien définie du film sélectionné grâce aux touches numériques (1 à 9) ou avec les touches VOL+/- de votre télécommande en déplaçant le curseur.

Les touches et permettent de faire des avances ou retours rapides de X2 à X32.

Les touches I< et permettent de passer au film suivant ou précédent.

Vi.3. c) fichiers ISO

Cette partie permet de visualiser un fichier ISO stocké sur votre support USB.

Sélectionnez l'icône « Fichiers ISO » avec les touches VOL+/- puis validez avec la touche OK.

Vi.3. d) musiques

C'est dans cette partie que vous pourrez écouter la musique stockée sur votre support USB.

Sélectionnez l'icône «Musiques» avec les touches VOL+/- puis validez avec la touche OK.

Touches utilisées : VOL+/- pour changer le volume, CH+/- pour déplacer le curseur, OK pour valider la chanson sélectionnée et PLAY pour dire toutes les chansons.

Compatibilité de fichiers musicaux

Ce décodeur est capable de décoder les fichiers audios portant les extensions suivantes :

WMA, WAV, DTS, RA et MP3

Cette partie est séparée en 3 parties distinctes :

• Gauche : Affiche les informations de la musique sélectionnée (Taille du fichier, Nom de l'artiste...)
• Droite : Affiche les listes de vos fichiers disponibles sur votre support USB
• Basse : Affiche les boutons de fonction.

Comment écouter une chanson?

1) Sélectionnez la chanson que vous désirez écouter avec les touches CH+/-. 2) Appuyez ensuite sur la touche OK pour valider.

Astuce : Pour écouter la totalité des chansons contenues dans un réseau ou sur votre support USB, sélectionnez la 1ère chanson puis appuyez sur la touche PLAY de votre télécommande.

Comment écouter une chanson avec vos photos comme fond d'écran?

Sélectionnez la chanson que vous désirez écouter avec les touches CH+/-. Appuyez ensuite sur la touche OK pour valider.

Astuce : Pour écouter la totalité des chansons contenues dans un réseau ou sur votre support USB, sélectionnez la 1ère chanson puis appuyez sur la touche PLAY de votre télécommande.

3) Appuyez ensuite sur la touche EXIT pour revenir au menu de sélection MULTIMEDIA. 4) Sélectionnez le menu «Photos» avec les touches VOL+/- puis validez avec la touche OK.

5) Il ne vous reste plus qu'à sélectionner les photos ou le répertoire contenant les photos que vous désirez visualiser et d'appuyer sur la touche PLAY pour lancer le diaporama.

Pour sortir de ce mode, appuyez sur la touche EXIT.

La touche STOP permet d'arrêter la lecture du fichier.

La touche PAUSE permet de faire une pause sur la lecture en cours.

La touche REPEAT permet d'activer ou non la répétition du fichier lu. (1 fois, du répertoire ou aucune)

Les touches et permettent de faire des avances ou retours rapides de x2 à x32.

Vi.3. e) photos

C'est dans cette partie que vous pourrez visualiser toutes les photos stockées sur votre support USB.

Sélectionnez l'icône «Photo» avec les touches VOL+/- puis validez avec la touche OK.

Touches utilisées : CH+/- pour déplacer le curseur, OK pour valider la photo sélectionnée, PLAY pour faire un diaporama de toutes vos photos, GOTO pour afficher les photos en miniatures.

Compatibilité de fichiers photos

Ce décodeur est capable de décoder les fichiers photos portant les extensions suivantes :

Comment visualiser une photo?

1) Sélectionnez la photo que vous désirez visualiser avec les touches CH+/- et VOL+/- puis appuyez sur la touche OK. 2) Utilisez les touches I et I pour passer d'une photo à une autre.

Comment visualiser vos photos en mode diaporama?

Sélectionnez le réseau contenant les photos à visualiser puis appuyez sur la touche PLAY.

PS : Pour quitter ce mode, appuyez sur la touche EXIT.

La touche STOP permet d'arrêter la lecture du diaporama.

La touche PLAY permet de démarrer la lecture du diaporama.

La touche PAUSE permet de faire une pause sur la lecture en cours.

La touche ZOOM permet de faire un zoom sur l'image. Pour augmenter ou diminuer le zoom, utilisez les touches

La touche INFO permet d'afficher les informations de la photo sélectionnée.

Les touches et permettent de faire des avances ou retours rapides de x2 à x32.

Les touches I et permettent de passer à la photo suivante ou précédente.

Les touches CH+/- et VOL+/- permettent d'effectuer des rotations sur les photos

Vi.3. f) jeux

Cette partie permet de lancer des jeux de type Native32 que vous pouvez télécharger sur internet.

Il suffira de les copier ensuite sur votre support USB puis de sélectionner avec les touches CH + / - le fichier qui portera l'extension *.smf puis de valider par OK afin de lancer le jeu.

Vi.3. g) ebook

Cette partie permet de lancer des fichiers E-book. (Documents interactifs)

Il suffira de les copier ensuite sur votre support USB puis de sélectionner avec les touches CH + / - le fichier que vous désirez déplacer puis de valider par OK afin de lancer la lecture.

Vi.3. h) enregistrements

C'est dans cette partie que vous pourrez visualiser tous les enregistrements que vous avez réalisés sur votre support USB.

Sélectionnez l'icône «Enregistrements» avec les touches VOL+/- puis validez avec la touche OK.

Touches utilisées : CH+/- pour déplacer le curseur, OK pour visualiser l'enregistrement sélectionné, touche VERTE permet de renommer l'enregistrement sélectionné et touche ROUGE permet de supprimer.

Cette partie est séparée en 3 parties distinctes :

• Gauche : Affiche la liste du contenu de votre support USB. (Fichiers et dossiers)
• Droite : Affiche tous les enregistrements disponibles
• Basse : Affiche les boutons de fonction.

Comment visualiser un enregistrement?

Appuyez sur la touche OK pour accéder au contenu de votre support USB. (Udska0) 2) Sélectionnez ensuite l'enregistrement que vous désirez visualiser avec les touches CH + / - puis appuyez sur la touche OK.

La touche STOP permet d'arrêter la lecture du fichier.

La touche PAUSE permet de faire une pause sur la lecture en cours.

La touche GOTO permet d'accéder à une partie bien définie de l'enregistrement sélectionné grâce aux touches numériques (1 à 9) ou avec les touches VOL+/- de votre télécommande en déplaçant le curseur.

Les touches et permettent de faire des avances ou retours rapides de X2 à X32.

Les touches I<\triangleleft et I permettent de passer à l'enregistrement suivant ou précédent.

- Le message «PAS de SIGNAL» s'affiche à l'écran!

1. La chaîne sélectionnée a changé de fréquence.
2. Vérifiez vos connexions de câble coaxial.
3. Votre antenne a peut-être bougé. Il faudra certainement refaire un réglage.
4. Notre installation présente un problème sur un de ces composants (Amplificateur, alimentation, répartiteur ou coupleur...). Il faudra peut-être le remplacer.
5. La fonction ALIMENTATION 5 VOLTS n'est pas activée. (Uniquement lorsque vous utilisez une antenne intérieure)

- Le message "surcharge alimentation tuner" s'affiche sur l'écran!

1. Désactivez la fonction ALIMENTATION 5 VOLTS de votre récepteur.
2. Vérifiez toutes vos connexions.

La télécommande ne répond plus!

1. Les piles sont usées (les remplacer)
2. La télécommande n'est pas dirigée correctement ou vous êtes situé trop loin de votre récepteur.

- Vous voyagez l'image mais il n'y a pas de son!

1. Notre cordon péritel n'est pas correctement enfoncé ou ce n'est pas un cordon avec 21 broches câblées.
2. Le volume du récepteur est au minimum.
3. La fonction MUET de votre récepteur est activée.

L'image apparait mais elle est pixelisée (formation de carré d'images)

1. Le signal reçu par votre antenne est trop faible. Il faudra peut-être la réorienter ou ajouter un amplificateur.
2. Une mauvaise connexion entre votre cable coaxial et votre fiche 9,52mm n'est pas réalisée correctement.

- Le message «vitesse d'écriture trop lente» s'affiche à l'écran!

1. Notre support USB n'est pas assez rapide pour effectuer correctement votre enregistrement! Ce problème apparait souvent lorsque le support USB est une clé USB. Essayez de remplacer votre support par un disque dur externe.

Tuner

Bande de fréquence d'utilisation : 174 ~ 866 MHz

Niveau de signal d'entrée RF : - 78 ~ - 20dBm

Impédance d'entrée : 75 Ohms

Largeur de bande : 7 ou 8 MHz

Processeur

Processeur principal : SunPlus 1503A

Mémoire Flash : 32Mb

SDRAM : 1Go

Décodeur video

Niveau profile : MPEG-4 AVC / H.264 HP@L4 / MP2G2 MP@ML. HL, MPEG-1 (Couche 1, 2 et 3), MPEG-2

couche 2, WMA, son surround supporté 7.1

Sortie vidéo : CVBS et RVB

Spectre OFDM : 2K et 8K

Standard DVB-T : EN300744

Connecteur

Antenne : 9,52mm IEC mâle (entrée) / 9,52mm IEC femelle (sortie)

USB2.0 : Partie multimédia

HDMI : Sortie HDMI1.3

Péritel : Sortie péritel 21 broches

Audio coaxiale : Sortie audio S/PDIF

Multimédia

Format de fichiers supportés : (AVI, MKV, RMVB, ISO, Xvid, MPEG4, TS, TP, M2TS, MPG, MP4, MOV, VOB)

MP3, WMA, AAC, JPEG, BMP, PNG)

Capacité supportée : Plus de 500Go

Face avant / télécommande

Cellule INFRA-ROUGE : 38KHz

Piles utilisées : 2 x 1,5V

Données générales

Bande de tension d'utilisation : 100 ~ 240VAC, 50/60Hz

Consommation en fonctionnement : < 10W

Consommation en veille : < 0.5W

Température d'utilisation : 0~40°C

Dimensions : 170 x 110 x 35mm

Poids : 0,5Kg

Société NORMAND OPTEX
