MODE D'EMPLOI MOB WOLF

Pourvoir à la sécurité et celle des autres 5 Caractéristiques techniques. 8 Description 12 Préparation et prise en main 14 Utilisation. 18 Entretien 22 Tableau récapitulatif de l'entretien régulier 23 Arrêt prolongé - Stockage hivernal - Remise en service 26 Dépannage courant - Pannes et/remèdes 28 Conditions de garantie 29

Avant d'utiliser votre motobineuse, lisez attentivement les instructions d'utilisation et d'entretien, et respectez tout les conseils relatifs à votre sécurité et à celle des autres.

Conservez précieusement ce livre pour des consultations ultérieures.

Votre motobineuse est uniquement destinée à la préparation du sol de petits potagers privés. Toute autre utilisation pourrait s'avérer dangereuse ou entraîner une déterioration de la machine. Pour votre sécurité, elle ne doit notamment pas être utilisée comme moyen d'entraînement d'accessoires non adaptés, ni comme moyen de traction.

1. Avant d'utiliser votre motobineuse

Familiarisez-vous avec ses commandes et l'utilisation correcte de la machine. Étudiez soigneusement son fonctionnement pour pouvoir arrêter rapidement les fraises et le moteur. - Inspectez minutieusement la zone sur laquelle vous motobineuse doit être utilisée et dégagez l'aire à travailler des pierres, bois, ferrailles, fils, os, plastiques, branches et autres débris pouvant être projetés ou pouvant endommager les fraises. Supprimez aussi les branches basses pouvant blesser les yeux. - Avant chaque utilisation, vérifiez l'objet de votre motobineuse et assurez-vous tout particulièrement du bon état des fraises et de leur fixation et du bon serrage de tous les dispositifs de fixation. - Habillez-vous toujours en conséquence. Ne portez pas de vêtements amples ou de bijoux pouvant être happés par les pièces en mouvement. Équippez-vous de chaussures fermées, solides et antidérapantes. Portez également des pantalons longs. N'utilisez pas votre motobineuse si vous êtes pieds nus ou en sandales.

2. Voiture sécurité et celle des autres

-La motobineuse doit être utilisée conformément à la présente notice d'instructions. - Les adolescents de moins de 16 ans, ainsi que les personnes non familières avec la motobineuse, ne doivent pas utiliser la machine. - Ne confiez jamais votre motobineuse à une personne n'ayant pas pris connaissance de la notice d'instructions. - N'utilisez pas votre motobineuse trop près de talus, de fossés, sur des terrains meubles, glissants ou présentant des risques de renversement. - N'utilisez pas votre motobineuse si vous êtes fatigué ou malade. Évitez également de le faire si vous avez consommé des boissons alcoolisées ou pris des médicaments. - L'utilisateur ou l'opérateur est responsable de la sécurité des tiers et de leurs biens dans la zone de travail de la machine. Veillez à ce que personne ne puisse être blessé par des projections de pierres ou d'autres objets lors de l'utilisation. - Ne travaillez jamais en présence de personnes (en particulier d'enfants) ou d'animaux à proximité immédiate de la machine. - N'enlevez jamais les étiquettes ou les éléments de sécurité. - Évitez les obstacles tels que touche,

bordures, socles betonnés sur lesquels les fraises peuvent rebondir et qui risquent d'endommager la machine. - N'utilisez votre motobineuse qu'en plein jour, ou avec un bon éclairage artificiel. - Respectez toujours la distance de sécurité minimale donnée par la longueur du guidon. - Lorsque vous utilisez votre motobineuse sur des pentes, soyez particulièrement prudent, assurez-vous que personne ne soit présent dans un rayon de 20 mètres autour de la machine, assurez vos pas et changez de direction avec beaucoup de précaution. Gardez le réservoir d'essence rempli à moins de la moitié de sa capacité pour réduire le risque d'écoulement. L'utilisation sur des pentes trop abruptes est à proscire. N'utilisez pas votre motobineuse sur une pente supérieure à (17%). - Marchez, ne courez jamais avec la motobineuse. - Lorsque vous tirez votre motobineuse vers vous, faites-le avec beaucoup de précaution. - Ne modifiez jamais le réglage de régulation du moteur et n'utilisez pas le moteur en surrégime. - Ne faites jamais tourner le moteur dans un local clos. Les gaz d'échappement contiennent du monoxyde de carbone, un gaz inodore et mortel. - Arrêtez le moteur toutes les fois où votre motobineuse doit rester sans surveillance. - Avant toute intervention sur votre motobineuse, arrêtez le moteur et débranchez le capuchon de bougie. - Si la machine doit être soulevée ou transportée, arrêtez le moteur. Par précaution, débranchez le capuchon de bougie. - Respectez également d'éventuelles prescriptions légales relatives à l'utilisation des machines à moteur thermique.

Ces précautions sont indispensables pour votre sécurité. Les recommandations mentionnées ne sont toutefois pas exhaustives ; à tout moment, utilisez votre motobineuse à bon escient.

3. Maintenance et stockage

• Maintenez tous les écrous, boulons et vis serrés afin de garantir que votre motobineuse est en état de fonctionner en sécurité.
• Remplacez immédiatement les pièces usées ou endommagées pour plus de sécurité.
• Laissez le moteur refroidir avant de ranger votre motobineuse dans un local quelconque.
• Ne stockez jamais une machine dont le réservoir contient encore de l'essence.

Dans un local où les vapeurs peuvent atteindre une flamme ou une étincelle.

• Pour réduire les risques d'incendie, maintenez le moteur, le silencieux d'échappement et la zone de stockage de l'essence dégagés de végétaux ou d'excès de graisse. -Si votre motobineuse doit être transportée dans votre voiture, laissez refroidir au préalable le moteur et vidangez le réservoir d'essence. Protégez-vous les mains à l'aide de gants de manutention et veillez à assurer l'équilibre de la machine.
• Si le réservoir doit être vidangé, faites cette opération à l'extérieur.

4. Responsabilité

• En cas d'utilisation non conforme à la notice d'instructions et à la réglementation en vigueur, Outils WOLF décline toute responsabilité.
• Vous ne devez pas effectuer de modifications sur votre motobineuse sans accord préalable de la part des Outils WOLF. Toute modification non autorisée par Outils WOLF peut donc rendre la machine dangereuse et conduire à de sévères blessures lors de l'utilisation.
• En cas de remplacement de pièces, n'utilise que des pièces d'origine Outils WOLF. La qualité du travail effectué, la longévité de votre motobineuse et votre sécurité en dépendent. L'utilisation de toute pièce "non d'origine", en plus des risques encourus par l'utilisateur, entraînerait l'annulation de la garantie pour tout dommage en résultant. La société Outils WOLF décline toute responsabilité en cas d'accident du à l'utilisation d'une pièce "non d'origine".

5. Identification de la machine

Le numéro d'identification de votre motobineuse se trouve sur l'étiquette signalétique apposée sur la machine. Communiquez ce numéro à votre spécialiste agréé par Outils WOLF en cas d'intervention sur leur motobineuse.

Ce signe vous indiquera les conseils qui concernent votre sécurité. Ce signe vous indiquera les conseils qui concernent la longévité de votre motobineuse.

Dans un souci constant d'amélioration de ses produits, Outils WOLF se réserve le droit de modifier, sans préavis, les spécifications des modèles représentés. Notre motobineuse peut donc présenter des différences par rapport à la présente notice. Photos et illustrations non contractuelles.

Mateur	4 temps SUBARU ROBIN EX13D 126 cm³
Puisance maxi mesurée en sortie d'arbre	4,3 ch à 4000 min-1
Régime maxi d'utilisation	3300 min-1
Huile	SAE 10W-30 (0,6 l)
Carburant	Supercarburant sans plomb (2,7 l)
Bougie	Résistive, culot Ø 14 mm x 12,7 mm réf. 17301 Ecartement des électrodes: 0,6 - 0,7 mm
Fraisés standard	Ø 320 mm
Largeur de travail	60 cm
Régime maxi de rotation Marche avant Marche arrière	130 min-1 55 min-1
Embrayage	Par tension de courroie
Transmission	Par chaîne
Encombrement (L x l x H)	1460 mm x 600 mm x 1020 mm
Masse	55 kg
Niveau de pression acoustique au poste de conduite*	82 dB (A)
Niveau de vibration au guidon**	6,4 m/s²

• Normes de référence pour les mesures : EN 709, EN 1033, EN ISO 5349-1

Explications des pictogrammes de sécurité

a. ATTENTION! b. DANGER! Outils rotatifs. c. Avant utilisation, lire et observer rigoureusement les instructions de la notice. d. Arrêter le moteur et débrancher le capuchon de bougie avant de procéder à toute opération de maintenance ou de réparation. e. Ne pas utiliser sans protecteur (éléments tournants). f. Risque de brûlures. g. Ne pas toucher aux surfaces chaudes. h. Le moteur émet de l'oxyde de carbone, gaz dangereux. i. ATTENTION! j. Ne pas faire tourner le moteur dans un local fermé ou mal aéré. k. ATTENTION!

I. Lire et suivre les instructions avant de démarrer le moteur. m. ATTENTION! n. L'essence est inflammable: arrêter et laisser refroidir le moteur pendant au moins 2 minutes avant de faire le plein. o. L'essence est inflammable: fermer le robinet d'essence lorsque la machine n'est pas en service. p. Interdit de fumer, de faire du feu ou d'approcher une flamme. q. ATTENTION! r. Vérifier l'absence de fuites aux conduits d'essence et aux raccords. s. CHAUD! Eviter de toucher l'emplacement chaud.

1. Bouchon-jauge de niveau du carter d'huile
2. Bouchon de vidange d'huile
3. Bouchon du réservoir d'essence
4. Robinet d'essence
5. Commande de starter
6. Poignée de lanceur
7. Bougie d'allumage
8. Filtre à air
9. Silencieux d'échappement
10. Manette de commande des gaz
11. Poignée d'embrayage
12. Poignée de marche arrêt
13. Prises rotatives
14. Disques protège-plants
15. Éperon de terrage
16. Roue de transport relevable
17. Fixation et réglage en hauteur du guidon

1. Montage du guidon (fig. 1)

• Positionnez le guidon (1) sur le fût du châssis.
• Installez la vis (2), les rondelles (3) et l'écrou (4). Serrez sans bloquer.
• Positionnez le guidon à la hauteur souhaitée.
• Alignez les trous de passage et installez la vis (5), les rondelles (6) et l'écrou (7). Serrez fermement.
• Fixez les câbles de commandes sur les manchetons du guidon avec les colliers fournis.

2. Fixation des brides (fig. 2)

• Positionnez les fraises pour aligner les trous pour le passage des goupilles.
• Installez les goupilles en respectant le

sens indiqué sur la figure. Utilisez une pince pour la fermeture des anneaux élastiques des goupilles.

3. Installation de la roue de transport (fig. 3)

• Démontez l'écrou (5) et retirez la vis (4) à l'avant du châssis.
• Présentez la roue et accrochez le ressort sur le châssis.
• Réinstallez la vis (4) et l'écrou (5). Serrez sans bloquer pour conserver une bonne mobilité pour le relèvement de la roue.

4. Préparation du moteur

Remplissage du carter d'huile moteur et contrôle du niveau d'huile (fig. 4)

Pour des raisons de transport, le carter du moteur de votre motobineuse ne contient pas d'huile. Vous devez faire le plein d'huile avant la première mise en marche du moteur. Utilisez toujours une huile d'excellente qualité (classification de service SF ou plus) et de viscosité SAE 10W30.

• Placez la motobineuse sur une aire horizontale dégagée.
• Dévissez le bouchon-jauge du carter d'huile.
• Versez lentement l'huile. La capacité du carter d'huile est de 0,6 l. Le niveau d'huile doit atteindre le bord supérieur du goulot de replissage.
• Lorsque ce niveau est atteint, revissez le bouchon.

ATTENTION DANGER: L'essence est hautement inflammable. Ne fumez pas en faisant le plein de carburant.

• Faites le plein à l'extérieur seulement, avant de démarrer le moteur, en veillant à fermer préalablement le robinet d'essence (fig. 5-1) et à ne pas faire déborder le réservoir. Utilisez du carburant sans plomb, "frais", conservé dans une nourrice propre, spécialement prévue à cet effet. N'achetez que la quantité d'essence que vous utiliserez sous un mois. L'addition d'un stabilisant de

carburant, commercialisé sous la référence ZY739 permet de conserver le carburant jusqu'à 6 mois. - Pour faire le plein, utilisez toujours le tamis filtre du réservoir et ne le remplissez pas au-delà du niveau [---] (fig. 6) pour éviter son débordement sous l'effet de la dilatation. - Refermez correctement le réservoir et la nourrice en serrant convenablement leurs bouchons pour éviter toute fuite. - Si de l'essence a été répandue, n'essayez pas de démarrer le moteur mais éloignez la motobineuse de la zone d'épandage, essuyez soigneusement toute trace de carburant et évitez de

provoquer tout inflammation tant que les vapeurs d'essence ne sont pas dissipées.

1. Mise en marche du moteur

Attention! Avant de démarrer votre machine, vérifie que personne ne se trouve à proximité, en particulier des enfants ou des animaux. - Ouvrez le robinet d'essence (fig. 5-2). - Placez le levier de commande des gaz sur la position "MAXI" (fig. 7-1). - Placez le volet de starter situé sur le moteur en position de fermeture (fig. 8-1). - Placez-vous impérativement sur le côté de votre motobineuse (dans la zone grisée de la fig. 9) et maintenez les pieds éloignés des femmes. - Tirez doucement sur la poignée du lanceur jusqu'à partir la résistance du point de compression. Ramenez la poignée en arrêt puis tirez énergiquement pour lancer le moteur.

• Lorsque le moteur a démarré, ramenez la poignée de lanceur dans sa position d'origine avant de la relâcher.
• Ouvrez ensuite progressivement et totalement le volet de starter (fig. 8-2). Si le moteur est froid ou si la température ambiantе est BASSE, n'ouvrez pas immédiatement le volet de starter sinon le moteur risque de caler.
• Pour redémarrer le moteur lorsqu'il est chaud, ne fermez le volet de starter que partiellement, ou laissez-le ouvert lorsqu'il est très chaud.

2. Mise à l'arrêt du moteur

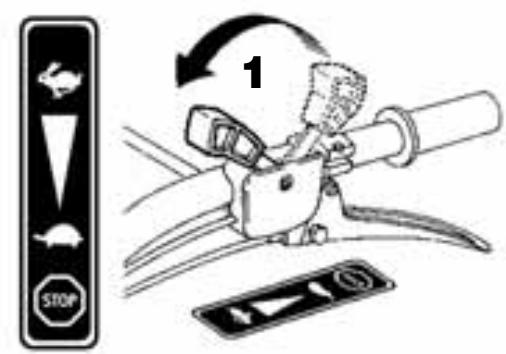

• Placez le levier de commande des gaz sur la position "STOP" (fig. 7-2).
• Fermez le robinet d'essence (fig. 5-1).

Attention DANGER! L'essence est hautement inflammable. Ajoutez du carburant avant de mettre en marche le moteur. N'enlevez jamais le bouchon du réservoir d'essence ou n'ajoutez jamais de l'essence lorsque le moteur est en marche ou tant qu'il est encore chaud. Arrêtez et laissez refroidir le moteur pendant environ 2 minutes avant de procéder au plein de carburant.

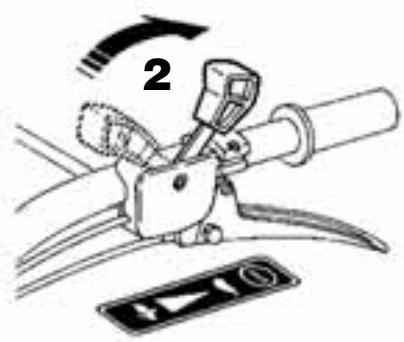

3. Mise en marche et arrêt des fonctions

Attention! Au moment de mettre en rotation les fraises, veillez personne ne se trouve devant ou à proximité de la motobineuse.

• Tenez fermement le guidon.
• Après avoir démarré le moteur, actionnez la poignée d'embrayage (fig. 10) et laissez

travailler les fraises en appuyant légèrement sur le guidon et en oscillant doucement votre motobineuse de gauche à droite, et de droite à gauche.

Attention! Les fraises sont tranchantes et tournent à une très grande vitesse. Elles peuvent provoquer des accidents extrêmement graves. N'approchez jamais les mains ou les pieds des fraises en rotation. Pendant toute la durée du travail, conservez la distance de sécurité par rapport aux fraises, donnée par la longueur du guidon. - Pour arrêter la rotation des fraises, relâchez la poignée d'embrayage. Attention! La poignée d'embrayage est un dispositif de sécurité à action maintenue: ne la bloquez jamais.

4. Marche arrière (fig. 11)

Attention! L'utilisation de la marche arrière est dangereuse. Assurez-vous qu'aucun obstacle ne se trouve derrière vous et réduisez le régime moteur avant d'embrayer.

• Lâchez impérativement la poignée d'embrayage pour arrêter la rotation des fraises (1).
• Placez le levier de commande des gaz entre les positions "MINI" et "MAXI".
• Actionnez la poignée de marche arrière (2) et maintenez-la serrée contre le guidon.
• Maintenez fermement le guidon pour ne pas vous laisser surprendre par le mouvement de la machine.
• Mettez les lames en rotation inverse lente en actionnant la poignée d'embrayage (3).
• Pour arrêter la rotation des praises, relâchez la poignée d'embrayage.
• Pour repartir en marche avant, relâchez les deux poignées avant d'actionner la poignée d'embrayage.

5. Préconisations et conseils d'utilisation

• Relevez la roue de transport en position haute pour travailler (fig. 12).
• Maîtrisez l'avancement de votre motobineuse en appuyant plus ou moins sur l’éperon de terrage.
• Si la machine a tendance à avancer rapidement, appuyez sur le guidon pour permettre à la béquille de s'enfoncer dans le sol et de freiner l'avancement.
• Si les outils creusent le sol, mais que la machine n'avance pas, soulevez le guidon alternativement à gauche et à droite.
• Arrêtez le moteur et débranchez le capuchon de bougie, avant toute intervention,

nettoyage ou inspection des prises :

• dès que vous constatez un bourrage de végétaux excessif au niveau des lames,
• aussitôt après avoir repéré un corps étranger ou un obstacle, - dès que vous voyez la motobineuse commencer à vibrer de façon anormale.

Portez des gants épais pour vous protéger les mains pendant le nettoyage, le contrôle ou le remplacement des fraises. - Si la motobineuse a été endommagée, faites effectuer les réparations nécessaires avant toute nouvelle utilisation. Les pièces endommagées ne doivent pas être réparées mais remplacées.

Utilisez uniquement des pièces détachées d'origine Outils WOLF. L'emploi de pièces de substitution de qualité non

équivalente peut endommager votre motobineuse et nuire à votre sécurité.

Attention! Mettez toujours le moteur à l'arrêt et laissez-le refroidir avant de transporter votre motobineuse.

Déplacement :

Sur sol dur, vous pouvez déplacer votre mobi tobineuse à l'aide de sa roue de transport. - Positionnez la roue en position de transport, soulevez le guidon et poussez en avant.

Transport dans un véhicule :

Attention! Si vous motobineuse doit être transportée dans votre voiture, laissez refroidir au préalable le moteur et vidangez le réservoir d'essence. Protegez-vous les mains à l'aide de gants de manutention et veillez à assurer l'équilibre de la machine.

1. Contrôles quotidiens

Avant chaque utilisation vérifiez les points suivants :

• le bon état des fraises. Des fraises déformées ou usées doivent être remplacées. - la présence et le serrage des vis et écrous,
• la propriété du filtre à air,
• le bon état du silencieux d'échappement. Un silencieux défectueux doit être impérativement et immédiatement remplacé.
• le niveau d'huile du moteur. Faites toujours l'appoint jusqu'au niveau maxi. - l'absence de fuites d'essence et d'huile,
• le niveau d'essence. Il est recommandé

de faire le plein avant chaque utilisation.

• la sécurité de l'environnement,
• l'absence de vibrations et de bruits anormaux.

2. Contrôles périodiques

Des entretiens périodiques sont nécessaires pour un fonctionnement efficace et sûr de votre motobineuse :

• le contrôle régulier du niveau d'huile moteur (avant chaque utilisation), ainsi que sa vidange périodique,
• le nettoyage/remplacement de la bougie d'allumage,
• le nettoyage/remplacement de l'objet filtré à air. Le tableau suivant vous indique les fréquences d'entretien périodiques s'appliquant à votre motobineuse.

Des réglages ponctuels pourront également être nécessaires :

• le réglage de la commande des gaz
• le réglage de la commande d'embrayage
• le réglage de la commande de marche/arrêter

De même, des interventions plus techniques, requérant des outils et équipements spéciaux, seront nécessaires après un certain temps d'utilisation : remplacement de la courroie, nettoyage/réglage du carburateur, décalaminage du moteur, etc. Vous pourrez bien entendu confier toutes ces opérations à votre Spécialiste/agréé par Outils WOLF.

Avant toute opération d'entretien, arrêtez le moteur et débranchez le capuchon de bougie.

Le meilleur entretien est avant tout un nettoyage régulier de votre motobineuse après chaque utilisation.

	Avant chaque utilisationAprès chaque utilisation	Après 20 h	Toutes les 50 hou annuellement
Huile moteur	Vérifier le niveauFaire l'appoint	Vidanger le carter d'huile	Vidanger le carter d'huile
Filtre à air	Vérifier / nettoyer		Remplacer si nécessaire
Bougie			Vérifier / nettoyer
Extréieur de la motobineuse	Vérifier le bon étatNettoyer		Entretien préventif avantstockage hivernal
Visserie	Contrôler / desserrer

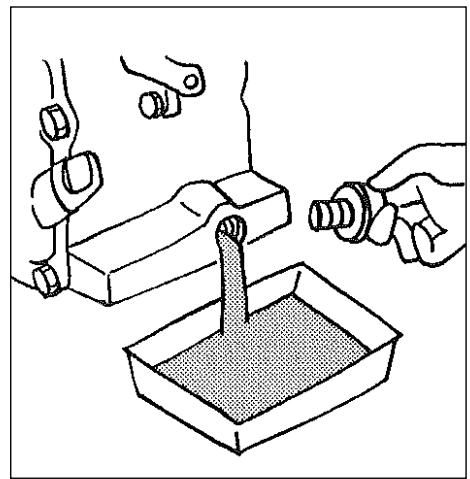

3. Vidange de l'huile moteur

Procédez à la vidange lorsque le moteur est encore chaud : l'écoulement de l'huile sera facilité. Déposez l'huile usagée dans une station de récupération agréée.

Attention à l'huile chaude vidangée! La première vidange est à effectuer après 20 heures d'utilisation, les vidanges suivantes toutes les 50 heures ou annuellement.

• Mettez le moteur à l'arrêt, placez votre motobineuse sur une aire horizontalement dégagée, relevez la roue de transport et disposez un bac de récupération d'huile devant la machine.
• Dévissez le bouchon du carter d'huile

et le bouchon de vidange et recueillez la totalité de l'huile dans le bac de récupération (fig. 13).

• Revissez le bouchon de vidange et essuyez soigneusement.
• Refaites le plein d'huile et revissez le bouchon du carter d'huile.

4. Contrôle de la bougie d'allumage

Pour assurer le bon fonctionnement du moteur, la bougie d'allumage ne doit présenter aucun dépôt et l'écartement de ses électrodes doit être correct.

• Débranchez le capuchon de bougie et dévissez la bougie.
• Nettoyez les électrodes à la brosse métallique (si nécessaire) et vérifiez leur écartement à l'aide d'une cale :

L'écartement doit être compris entre 0,6 et 0,7 mm.

N'hésitez pas à remplacer une bougie usée ou endommagée. - Remontez et serrez correctement la bougie, reconnectez le capuchon.

5. Nettoyage du filtre à air (fig. 14)

Un élément filtrant encrassé peut être la cause d'un démarrage difficile, d'une perte de puissance, d'un mauvais fonctionnement et d'une usure prématurée du moteur.

Veillez toujours à la propreté et au bon état de l'élément filtrant du filtre à air. - Déposez le couvercle du filtre à air.

• Retirez, lavez et séchez l'élément filtrant. -Huilez l'élément filtrant et exprimez-en l'huile en excès en le serrant dans la main.
• Remontez l'élément filtrant et réinstallez le couvercle.

1. Nettoyage et contrôle des frais

• Eliminez terre, débris végétaux et autres saletés du corps de la machine et des fentes.
• Lavez la machine, tout particulièrement autour des fraises. En cas de nettoyage au jet d'eau (basse pression), veillez à ne pas faire pénétrer l'eau dans le filtre à air, le silencieux d'échappement ou les câbles de commande.
• Redémarrez la machine et faites tourner les fraises quelques instants hors terre pour évacuer l'eau éventuellement présente dans les parties mobiles.
• Nettoyez le moteur à la main en faisant toujours attention de ne pas laisser d'eau pénétrer dans le filtré à air.
• Essuyez toutes les surfaces accessibles.
• Vérifiez le degré d'usure des fraises et faites-les remplacer si elles sont usées ou excessivement tordues.

2. Huile moteur

• Renouvelez l'huile moteur (voir § Entretien)

3. Vidange du carburant

La vidange du carburant évite la formation de dépôts dans le carburateur.

Attention DANGER! L'essence est hautement inflammable. Ne fume pas en procédant à la vidange du carburant. - Mettez le moteur en marche. - Fermez le robinet d'essence et attendez quelques instants que le moteur s'arrête de lui-même.

4. Remisage

• Enduisez d'une légère couche d'huile les fraises et autres pièces pouvant rouiller. - Huilez les câbles de commande et toutes les pièces mobiles visibles.
• Contrôlez la bougie d'allumage, nettoyez-la ou remplacez-la si nécessaire. Avant de la remettre en place, versez quelques gouttes d'huile moteur propre dans le cylindre et tirez lentement deux ou trois fois sur le lanceur pour bien répartir l'huile à l'intérieur du cylindre.
• Remontez la bougie d'allumage. Tirez doucement sur le lanceur jusqu'à partir la résistance du point de compression et laissez dans cette position : ainsi les soupapes seront fermées et protégeront l'intérieur du moteur.

• Rangez votre motobineuse dans un endroit propre et sec et recouvre-la pour la protéger de la poussière.

5. Remise en service

• Démontez la bougie et assechez-la. - Tirez plusieurs fois sur le lanceur pour éliminer l'huile en excédent dans le cylindre.
• Remontez la bougie sèche.
• Vérifiez le niveau d'huile.
• Faites le plein de carburant. Mettez le moteur en marche.

Vous pouvez bien entendu confier toutes ces opérations d'entretien régulier, en particulier le remplacement des fraises, à votre Spécialiste/agréé par Outils WOLF. Celui-ci pourra s'assurer du bon état de votre motobineuse... pour un démarrage

au quart de tour à votre prochaine utilisation.

Dysfonctionnements	Origines probables	Remède
Le moteur ne démarre pas :	La commande des gaz est-elle restée sur la position “STOP” ? Le robinet d'essence est-il ouvert ? Y a-t-il suffisamment d'essence dans le réservoir ? La bougie est-elle encrassée ?	Placer la commande des gaz sur la position “MAXI”. Ouvrir le robinet d'essence. Faire le plein de carburant. Nettoyer la bougie d'allumage.
Le moteur manque de puissance ou n'atteint pas son régime	Le starter est-il ouvert ? Le filtré à air est-il obstrué ?	Ouvrir complément le starter. Nettoyer l'élement filtrant.
Les raisées n'embrayent pas	La commande est-elle déréglée ? La couroie est-elle usée ?	Régler la butée du cable de commande. Remplacer la couroie et régler le cable.

La plupart des anomalies de fonctionnement sont dues à des fausses manœuvres, à une mauvaise utilisation de la motobineuse, ou à l'absence de l'entretien normal que nous préconisons. Nous vous donnons ci-dessous les façons simples de déceler quelques dysfonctionnements et d'y remédier. Si malgré cela la panne persiste, nous vous conseillons de vous adresser à votre Spécialiste/agréé par Outils WOLF.

Dans le cadre d'un usage non professionnel, et sous réserve que l'utilisation et l'entretien soient conformes aux prescriptions citées dans la notice d'instructions fournie avec chaque appareil, Outils WOLF - 67165 WISSEMBOURG CEDEX offre, en sus des garanties légales notamment celle concernant les défauts cachés et les vices rédhibitoires (Art. 1641 à 1649 du Code Civil) et la garantie de la conformité du bien au contrat due par le vendeur au consommateur (Art. L 211-4 à L 211-14 du code de la consommation), une garantie contractuelle :

• de 2 ans sur votre motobineuse pour tout défaut de matière et de fabrication selon les modalités précisées ci-dessous. Cette garantie est assurée par l'intermédiaire du réseau de Spécialistes agréés par Outils WOLF. L'attention de l'utilisateur est attirée sur les recommandations essentielles contenues dans la notice d'instructions fournie avec chaque motobineuse, qu'il est absolument indispensable d'observer et de respecter pour un bon fonctionnement de l'appareil et bénéficier de la garantie contractuelle. Cette garantie est limitée au pays d'achat.

NB: Lorsque la motobineuse est utilisée dans un cadre professionnel, la garantie contractuelle accordée se limite à la garantie légale.

La garantie contractuelle pour une durée de 2 ans à partir de la date d'achat de l'appareil n'est accordée que sous réserve du strict respect des indications des points 1 à 4.

1. La carte de garantie est à remplir par le vendeur au moment de l'achat.
2. La carte de garantie doit être renvoyée par l'utilisateur, dûment complétée, dans un délai de 8 jours francs après l'achat, à Outils WOLF - Service Garantie - 5 rue de l'Industrie - BP 80001 - 67165 WISSEMBOURG CEDEX.
3. La motobineuse est employée dans des conditions normales d'utilisation, dans un usage non professionnel. Sont donc notamment exclues les machines utilisées par les entreprises paysagistes, les collectivités locales, les municipalités ainsi que les machines destinées à la location payante ou au prêt gratuit.
4. L'entretien et l'utilisation de votre motobineuse sont conformes aux prescriptions de la notice d'instructions.

L'utilisateur doit prendre connaissance et respecter les instructions figurant sous l'intitulé "Pour votre sécurité et celle des autres".

Tout défaut de matière et de fabrication, reconnu comme tel par Outils WOLF, sera réparé gratuitement (pièces et main d'œuvre) auprès des Spécialistes agréés par Outils WOLF, sur présentation du talon de la carte de garantie et du justificatif d'achat. Tous frais éventuels d'immobilisation, de transport de l'appareil ou des pièces défectueuses restent à la charge de l'utilisateur.

La remise en état de la motobineuse ou le remplacement des pièces défectueuses dégage Outils WOLF de toute autre obligation de garantie contractuelle. Elle exclut particulièrement toute autre revendication ou dérogation au contrat de vente.

Pour toute réclamation invoquant le bénéfice de la garantie contractuelle de 2 ans, la facture d'achat peut être exigée. Les pièces faisant l'objet d'une demande de garantie doivent être conservées et tenues à disposition de la Société Outils WOLF par le Spécialiste/agréé par Outils WOLF ayant effectué la réparation durant une période de 4 mois suivant la date de la demande de garantie. Les pièces seront uniquement transmises aux Outils WOLF sur leur demande, dans ces 4 mois. Outils WOLF décline toute responsabilité en particulier en matière de responsabilité civile résultant de l'utilisation de votre motobineuse, notamment pour les cas suivants :

• pour tout démontage, modification ou adjonction de pièces "non d'origine" y compris les raisées. En tout état de cause, la garantie Outils WOLF ne pourrait être invoquée en cas d'accident, de casse, de troubles de fonctionnement dus à l'utilisation de pièces non fabriquées, fournies ou homologuées par Outils WOLF.
• pour tout dommage résultant du non-respect des instructions d'utilisation et d'entretien (notamment les révisions courantes) qui sont énoncées dans la notice d'instructions.

-toute usure normale des pièces, notamment bougies, corde de lanceur, éléments de filtre à air et de filtre à essence, silencieux d'échappement,

joints et membranes, fraises et pièces d'accouplement, câbles et gaines, courroies, bandages de roues, garnitures d'embrayages, etc.

• les perceptions subjectives reconnues sans danger pour l'utiliser et sans conséquence pour la qualité du produit, telles que bruits, vibrations, défauts fonctionnels ou autres considérations d'ordre esthétique, ainsi que les décolorations, oxydations et corrosions résultats des conditions de stockage et du vieillissement et les traces de suintement d'huile,
• les avaries dues à un début d'entretien, à l'inexpérience de l'utilisateur ou à une utilisation non conforme,
• les opérations d'entretien périodique à caractère préventif, telles que définies dans la notice d'instructions.

Tout démontage, modification ou adjonction de pièces "non d'origine", y compris les fraises, annule tout droit à l'ensemble de la garantie. Il en est de même pour tout dommage résultant du non-respect des instructions d'utilisation et d'entretien qui sont énoncées dans la notice d'instructions jointe à votre motobineuse.

Comment faire valoir votre droit à cette garantie contractuelle de 2 ans ?

Sous réserve des conditions de garantie:

1. Lors de l'achat, faites remplir la carte de garantie qui est jointe à la notice d'instructions (date d'achat, cachet et signature du vendeur, modèle et n° de série). Conservez votre facture d'achat.
2. Retournez la carte de garantie dûment complète, dans un délai de 8 jours francs après l'achat, à Outils WOLF - Service Garantie - 5 rue de l'Industrie - BP 80001 - 67165 WISSEMBOURG CEDEX.
3. Conservez précieusement le talon de la carte de garantie et le justificatif d'achat.
4. En cas de dommage amenant une intervention sous garantie, adressez-vous à votre Spécialiste agréé par Outils WOLF (ou liste sur demande à Outils WOLF - 5 rue de l'Industrie - BP 80001 - 67165 WISSEMBOURG CEDEX) en y portant la motobineuse, le talon et le justificatif d'achat.

Ces garanties contractuelles viennent en sus de la garantie légale des défauts cachés et vices rédhibitoires régie par les articles 1641 à 1649 du code civil et de la garantie de conformité du bien au contrat due par le vendeur au consommateur régie par les articles L 211-4 à L 211-14 du code de la consommation.

Article l 211-4 du code de la consommation :

Le vendeur est tenu de livrer un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance. Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.

Article l 211-5 du code de la consommation :

Pour être conforme au contrat, le bien doit :

Être propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant : - correspondre à la description donnée par le vendeur et posséder les qualités que celui-ci a présentées à l'acheteur sous forme d'échantillon ou de modèle ; - représenter les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le

producteur ou par son représentant, notamment dans la publicité ou l'étiquetage;

Présenter les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.

Article l 211-12 du code de la consommation :

L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.

Article 1641 du code civil :

Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage, que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.

Article 1648 du code civil :

L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur, dans un délai de deux ans à compter de la découverte du vice.

Dans un constant souci d'amélioration de ses produits, Outilis WOLF se réserve le droit de modifier sans préavis les spécifications des modèles représentés.

Photos et illustrations non contractuelles.

Outils WOLF S. A. S. - 5 rue de l'Industrie - BP 80001 - F-67165 WISSEMBOURG Cedex - R. C. S. STRASBOURG B 708 503 131
