BT-CS 1400 - Scie circulaire EINHELL - Notice d'utilisation et mode d'emploi gratuit

Marque	EINHELL
Modèle	BT-CS 1400
Type de produit	Scie circulaire
Alimentation	230 V, 50 Hz
Puissance	1400 W
Vitesse à vide	4800 min⁻¹
Profondeur de coupe à 90°	65 mm
Profondeur de coupe à 45°	45 mm
Lame de scie	190 × 20 × 2,5 mm, 24 dents en carbure
Poids net	4,6 kg
Dimensions du colis	330 × 260 × 250 mm
Réglage de la profondeur de coupe sans outil	Oui
Réglage de la table sans outil	Oui (inclinaison)
Coin diviseur	Oui
Démarrage progressif	Oui (Softstart)
Guide parallèle	Inclus
Adaptateur d'aspiration des poussières	Inclus
Outils de changement de lame	Inclus
Entretien et nettoyage	Débrancher l'outil avant nettoyage. Utiliser un chiffon humide et doux. Nettoyer régulièrement les fentes de ventilation.
Sécurité	Porter des lunettes de protection et des protections auditives. Ne pas porter de vêtements amples. Maintenir les mains éloignées de la lame.
Pièces détachées et réparabilité	Lame de rechange disponible (réf. 45.020.86). Contacter le service client EINHELL pour autres pièces.

FOIRE AUX QUESTIONS - BT-CS 1400 EINHELL

Comment régler la profondeur de coupe ?

Desserrez le levier de réglage sans outil situé sur le côté du sabot, ajustez la profondeur souhaitée, puis resserrez le levier. Profondeur max 65 mm à 90°.

Comment incliner la lame pour des coupes en angle ?

Déverrouillez le bouton d'inclinaison de la table, inclinez la semelle à l'angle désiré (jusqu'à 45°) et verrouillez-le. Utilisez l'échelle d'inclinaison pour la précision.

Comment remplacer la lame de scie ?

Débranchez la scie. Utilisez l'outil fourni pour bloquer l'arbre. Dévisser la vis centrale, retirez la bride extérieure et la lame. Montez la nouvelle lame (sens de rotation correct) et revissez fermement.

Pourquoi la scie ne démarre-t-elle pas ?

Vérifiez l'alimentation électrique et le câble. Assurez-vous que le frein de lame n'est pas activé (modèle sans frein ?) et que l'interrupteur de sécurité (si présent) n'est pas enclenché. Le démarrage progressif est normal.

Comment utiliser le guide parallèle ?

Glissez le guide dans les fentes prévues sur la semelle, serrez les molettes. Réglez la distance souhaitée par rapport à la lame. Effectuez une coupe d'essai pour vérifier l'alignement.

La lame semble émoussée, que faire ?

Une lame émoussée peut surchauffer et provoquer des contre-coups. Remplacez-la par une lame en carbure de 190×20 mm, 24 dents (réf. 45.020.86). N'affûtez pas vous-même sauf si vous êtes expérimenté.

Comment raccorder un aspirateur ?

Fixez l'adaptateur d'aspiration fourni sur la sortie de poussière de la scie. Branchez un tuyau d'aspirateur (diamètre standard) sur l'adaptateur. Cela réduit la poussière lors de la coupe.

Quelles sont les précautions de sécurité essentielles ?

Portez toujours des lunettes de protection et des protections auditives. Ne portez pas de vêtements amples. Gardez les mains éloignées de la lame. Utilisez le coin diviseur pour éviter les rebonds. Débranchez avant tout réglage.

Comment nettoyer la scie ?

Débranchez-la. Utilisez un chiffon légèrement humide pour essuyer l'extérieur. Ne pas utiliser de solvants ou de produits abrasifs. Nettoyez régulièrement les fentes de ventilation avec une brosse douce pour éviter la surchauffe.

Où trouver des pièces de rechange ?

Les lames de rechange sont disponibles sous la référence 45.020.86. Pour d'autres pièces (charbons, interrupteur, etc.), contactez le service client EINHELL ou consultez le site web de la marque.

MODE D'EMPLOI BT-CS 1400 EINHELL

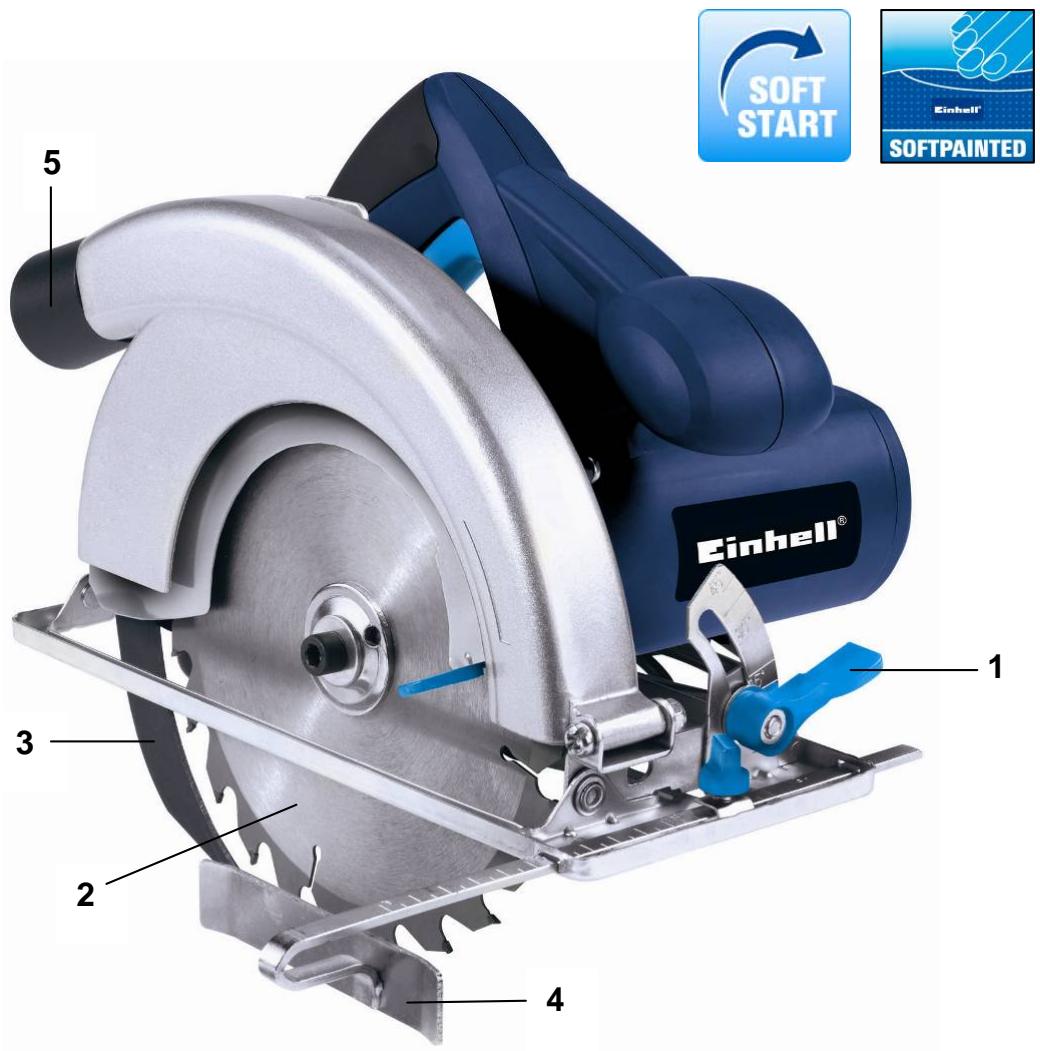

Features

• Toolless cutting depth adjustment
• Toolless saw table adjustment (1)
  Carbide tipped saw blade (2)
  Splitting wedge (3)
  Softstart

Standard accessories

Parallel guide (4)
Dust extraction adapter (5)
Tool for saw blade change

Technical Data

Mains: 230V 50Hz
Power: 1,400 W
No-load speed: 4,800 min-1
Cutting depth at 90^ / 45^ .. 65 / 45mm
Saw blade: 190× 20× 2.5mm / 24 teeth
Net weight: 4.6 kg
Gross weight: 4.9 kg
Packing dimensions: 330 × 260 × 250 ~mm
Bar code: 4006825 538526
Sales unit: 4 pcs

As special accessory available:

Carbide tipped saw blade

0 190 x 0 20 mm, 24 teeth

Art.-No.: 45.020.86

Bar code: 4006825 506792
