Type de produit	Palan électrique / Treuil
Marque	EINHELL
Modèle	BT-EH 600
Capacité de charge sans poulie	300 kg
Capacité de charge avec poulie	600 kg
Hauteur de levage sans poulie	11,5 m
Hauteur de levage avec poulie	5,7 m
Alimentation	230 V ~ 50 Hz
Puissance	1 050 W (S3 20%)
Vitesse de levage sans poulie	8 m/min
Vitesse de levage avec poulie	4 m/min
Poids net	16,5 kg
Poids brut	17,5 kg
Dimensions de l'emballage	405 × 150 × 240 mm
Code EAN	4006825 539769
Conditionnement	2 pièces
Classe de protection du boîtier	II (isolation de sécurité)
Dispositifs de sécurité	Arrêt d'urgence, frein automatique, linguet de sécurité, disjoncteur thermique
Câble métallique	Sans torsion, 12 m, Ø 4,5 mm
Accessoire spécial	Potence inclinable GT-SA 1200 (réf. 22.553.98)

FOIRE AUX QUESTIONS - BT-EH 600 EINHELL

Quelle est la capacité de charge maximale du palan BT-EH 600 ?

La capacité de charge est de 300 kg sans poulie et de 600 kg avec poulie de mouillage.

Comment assurer la sécurité lors de l'utilisation ?

Le palan est équipé d'un bouton d'arrêt d'urgence, d'un frein automatique et de crochets avec linguet de sécurité pour éviter tout dételage accidentel.

Quel type d'alimentation électrique nécessite cet appareil ?

Il fonctionne sur une alimentation 230 V ~ 50 Hz avec une puissance de 1 050 W (régime S3 20%).

Quelle est la hauteur de levage maximale ?

La hauteur de levage est de 11,5 m sans poulie et de 5,7 m avec poulie de mouillage.

Comment protéger le moteur de la surchauffe ?

Un disjoncteur thermique protège le moteur en cas de surchauffe. L'appareil est conçu pour un fonctionnement intermittent S3 20%.

Quels accessoires sont disponibles pour ce palan ?

Un accessoire spécial est disponible : la potence inclinable GT-SA 1200 (réf. 22.553.98, EAN 4006825 540017).

Comment entretenir le câble métallique ?

Le câble est sans torsion et mesure 12 m de long (Ø 4,5 mm). Vérifiez régulièrement son état et lubrifiez-le légèrement si nécessaire.

Quel est le poids de l'appareil ?

Le poids net est de 16,5 kg et le poids brut (emballé) de 17,5 kg.

Le palan dispose-t-il d'une garantie ?

Consultez la notice pour les conditions de garantie. En général, les produits EINHELL bénéficient d'une garantie légale de conformité.

Où puis-je trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur notice-facile.com.

MODE D'EMPLOI BT-EH 600 EINHELL

Le boîtier de commande est équipéd'un bouton d'arrêt d'urgence pour une interruption en toute sécurité. Le boîtier de commande est en classe de protection II (isolation de sécurité). Un interrupteur de fin de course permet l'arrêt du palan en toute sécurité (montée et descente : Même en cas de défection du ressort de frein (ex: rupture du fil), la charge est maintenue en toute sécurité. Un système de freinage intervenant ds la rupture de tension du moteur. Un câble métallique sans torsion évite à la charge de tourner sur elle-même lors du levage. Crochets avec linguet de sécurité supplémentaire : ce linguet supplémentaire évite le déattachment accidentel de la charge. Un disjoncteur thermique protège le moteur de la surchauffe.

Caracteristiques :

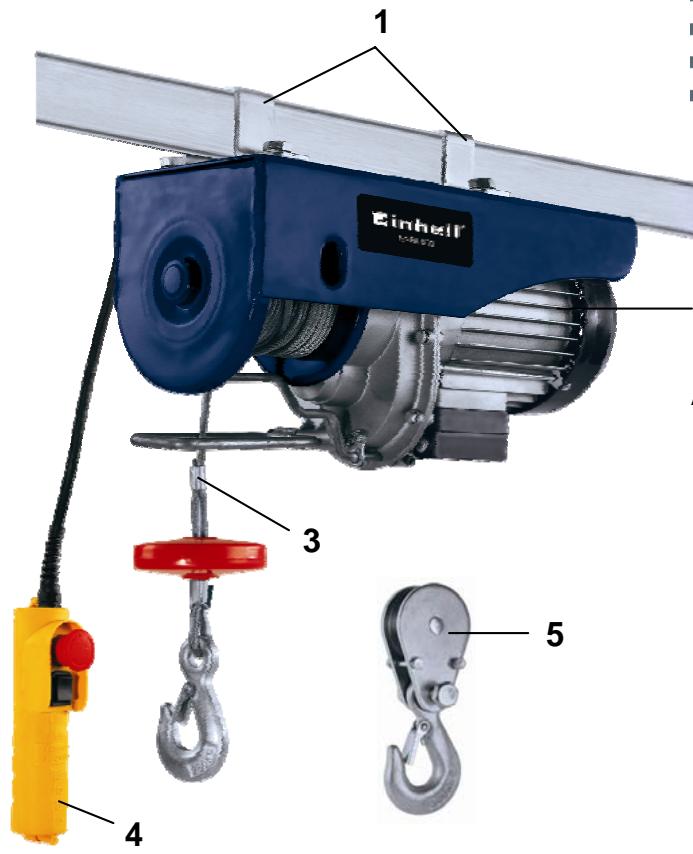

Système de fixation avec 2 pattes doubles (1) Moteur protégé par disjoncteur thermique (2) Câble métallique 12 m (sans torsion), 4,5mm 3 Boîtier de commande avec arrêt d'urgence (4) Poulie de mouillage avec crochet (5) Un frein automatique protège la charge en toute situation.

Données techniques :

Capacité de charge 300 kg sans poulie de mouilage 600 kg avec poulie de moulage Hauteur de levage 11,5 m sans poulie de moulage 5,7 m avec poulie de moulage Alimentation 230 V ~ 50 Hz ■ Puissance 1.050 W S3 20% Vitesse de levage sans poulie : 8 m/min vec poulie : 4 m/min Poids net 16,5 kg Poids brut 17,5kg Emballage 405× 150× 240mm Code EAN 4006825 539769 Conditionnement 2 pieces

Accessoire spécial disponible :

Potence inclinable GT-SA 1200

Numéro article : 22.553.98

Code EAN: 4006825 540017
