DE65EK-L - Déshumidificateur HAIER - Notice d'utilisation et mode d'emploi gratuit

Marque	HAIER
Modèle	DE65EK-L
Type de produit	Déshumidificateur
Capacité de déshumidification	65 litres / 24 h (à 30°C, 80% HR)
Dimensions nettes (L x H x P)	38,1 x 59,7 x 30,5 cm (15 x 23,5 x 12 pouces)
Poids net	Environ 18 kg (estimé)
Alimentation électrique	115 V ~ 60 Hz, 15 A
Puissance absorbée	Environ 650 W (estimé)
Fluide frigorigène	R410A
Plage de réglage de l'humidité	40% à 70% HR
Affichage de l'humidité	30% à 90% HR
Vitesses du ventilateur	2 (basse et élevée)
Minuterie programmable	24 h (marche/arrêt)
Dégivrage automatique	Oui (capteur intégré)
Indicateur de réservoir plein	Oui, avec signal sonore
Capacité du réservoir	Environ 5 litres (estimé)
Option de drainage continu	Oui, par tuyau de jardin
Filtre à air lavable	Oui, à l'avant
Nettoyage du filtre	Toutes les 2 à 3 semaines
Sécurité	Arrêt automatique réservoir plein, protection contre le givre, mise à la terre obligatoire
Garantie	1 an complète + 4 ans limitée sur circuit de réfrigération
Température de fonctionnement	0°C à 45°C (32°F à 112°F)

FOIRE AUX QUESTIONS - DE65EK-L HAIER

Comment vider le réservoir d'eau ?

Lorsque le témoin BUCKET FULL s'allume, éteignez l'appareil avec le bouton POWER, retirez le seau par ses anses, videz l'eau et replacez-le correctement. Assurez-vous que le bouchon de vidange est serré.

Comment installer un drainage continu ?

Retirez le seau et le couvercle en plastique au fond, puis retirez l'insertion en caoutchouc. Vissez un tuyau de jardin (non fourni) sur l'ouverture de drain direct. Placez l'appareil près d'un avaloir de sol et mettez-le en marche. Quand vous n'utilisez pas le drain continu, rebouchez avec le bouchon en caoutchouc.

Comment régler l'humidité souhaitée ?

Utilisez les touches haut/bas (flèches) sur le panneau de commande pour régler le niveau d'humidité entre 40% et 70% HR. L'affichage indique l'humidité ambiante et la valeur réglée.

Pourquoi l'appareil ne s'allume-t-il pas ?

Vérifiez que la prise est bien enfoncée et que le fusible/disjoncteur n'a pas sauté. Si le réservoir est plein ou mal placé, le témoin BUCKET FULL s'allume et l'appareil s'éteint. Videz ou repositionnez le seau.

Comment nettoyer le filtre à air ?

Retirez le filtre en le faisant glisser hors des rails. Nettoyez-le avec un aspirateur ou lavez-le à l'eau tiède avec un détergent doux. Séchez-le complètement avant de le réinstaller. Nettoyez-le toutes les 2 à 3 semaines.

Que signifie le témoin de contrôle du filtre ?

Le témoin s'allume pour indiquer que le filtre doit être nettoyé. Après avoir nettoyé et remis le filtre, appuyez sur le bouton REMETTRE À ZERO pour éteindre le témoin.

Comment utiliser la minuterie ?

Appuyez sur la touche MINUTERIE pour régler l'heure de mise en marche ou d'arrêt automatique, jusqu'à 24 heures à l'avance. L'affichage indique le temps restant.

Pourquoi y a-t-il du givre sur l'appareil ?

C'est normal dans les premières minutes de fonctionnement, surtout si la température est inférieure à 15°C (60°F). L'appareil passe en mode de dégivrage automatique : le compresseur s'arrête mais le ventilateur continue jusqu'à ce que le givre disparaisse.

Comment changer l'affichage de degrés Celsius en Fahrenheit ?

Après avoir branché l'appareil mais avant de l'allumer, maintenez enfoncé le bouton POWER pendant 5 secondes. L'affichage bascule entre °C et °F.

Que faire si le déshumidificateur ne déshumidifie pas assez ?

Laissez fonctionner l'appareil 3 à 4 jours pour éliminer l'excès d'humidité. Vérifiez que toutes les portes et fenêtres sont fermées. Assurez-vous que la pièce n'est pas trop grande pour le modèle. Nettoyez le filtre et évitez de placer l'appareil près d'une sécheuse.

MODE D'EMPLOI DE65EK-L HAIER

(Les caractéristiques varient selon les modèles)

Séries de modèles:

Prenez toujours les précautions fondamentales suivantes :

Ce déshumidificateur doit être correctement installé et relié à la terre comme décrit dans ce manuel.

Ne jamais faire fonctionner ce déshumidificateur dans un lieu susceptible d'accumuler de l'eau stagnante. Si cette situation se produit, débrancher l'alimentation électrique avant de toucher l'eau, de marcher dedans ou de tenter de l'évacuer.

Réparer et remplacer immédiatement tous les cordons électriques effilochés ou autrement endommagés. NE PAS utiliser de cordon d'alimentation représentant des signes de dépréciation sur sa longueur, sur la prise ou à l'extrémité qui le raccorde à l'appareil.

Toujours débrancher le déshumidificateur avant tout entretien ou déplacement.

Attention

• NE PAS boucher les aérations du déshumidificateur.
• NE PAS laisser les enfants monter sur le déshumidificateur ou jouer avec.
• TOUJOURS contacter un spécialiste pour les interventions et les réparations.

AVERTISSEMENT: Le non-respect des instructions de ce manuel peut provoquer la mort ou des blessures graves. Ces instructions doivent être conservées pour référence ultérieure.

... d'avoir acheté cet appareil Haier. Ce manuel clair vous aidera profiter pleinement de votre déshumidificateur.

Inscrivez ici le numéro du modèle, son numéro de série et les coordonnées du magasin qui vous l'a vendu. Le numéro du modèle et le numéro de série figurent à l'intérieur de l'appareil, derrière le séau.

Attachez votre ticket d'achat à ce manuel. Il vous sera nécessaire pour obtenir un service de garantie.

Numéro du modèle

Numéro de série

Date d'achat

Nom du magasin

Adresse du magasin

Téléphone du magasin

Avant d'utiliser votre déshumidificateur

Lisez attentivement ce manuel. Il contient des instructions pour vous aider à utiliser, entretenir et tirer le meilleur de votre déshumidificateur.

Mise à la terre

Ce déshumidificateur doit être mis à la terre pour réduire le risque de choc électrique en prévoyant un conducteur de fuite du courant électrique. Le cordon d'alimentation de ce déshumidificateur possède un conducteur de terre et une prise tripolaire avec borne de terre.

LE BRANCHER UNIQUEMENT À UNE PRISE ÉLECTRIQUE CORRECTEMENT INSTALLÉE ET MISE À LA TERRE.

EN AUCUN CAS la troisième borne (de terre) ne doit être coupée ou retirée du cordon d'alimentation.

Spécifications de cablage du cordon d'alimentation

115 volts (103.5 min. - 126.5 max.)

Fusible temporisé ou disjoncteur de 15 A

Les prises adaptatrices ne sont pas recommandées. toutefois...

Comme la plupart des prises bipolaires ne sont pas reliées à la terre, l'utilisation d'un adaptateur est fortement déconseillée.

TOUTEFois, un raccordement provisoire peut être réalisé si la législation locale le permet lorsque la prise murale bipolaire est correctement reliée à la terre.

POUR DES RAISONS DE SÉCURITÉ, s'assurer que la plus grande borne de l'adaptateur rentre dans le trou le plus grand.

Pour une mise à la TERRE correcte

Relier l'adaptateur à la prise électrique en utilisant la vis du couvercle de la prise pour fixer la borne de terre au boîtier de la prise.

S'assurer que la prise est reliée à la terre par le câblage du logement. NE PAS utiliser le déshumidificateur tant que la mise à la terre n'a pas été correctement établie.

Avertissement

Une utilisation incorrecte de la borne de terre peut entraîner des risques de choc.

électrique, de blessure, d'incendie ou de mort. Appelez un électricien qualifié si vous ne comprenez pas les instructions de mise à la terre ou si vous ne savez pas si le déshumidificateur est correctement relié à la terre. Si la prise murale n'est pas reliée à la terre, contactez un électricien professionnel pour qu'il la remplace par une prise correctement reliée à la terre.

Rallonge électrique

Si une rallonge électrique est nécessaire pour atteindre la prise murale la plus proche, elle doit être impérativement de type UL à 3 conducteurs avec borne de terre, 16 AWG, 15 A et 125 V.

AUCUNE AUTRE RALLYNGE ÉLECTRIQUE N'EST Autorisé.

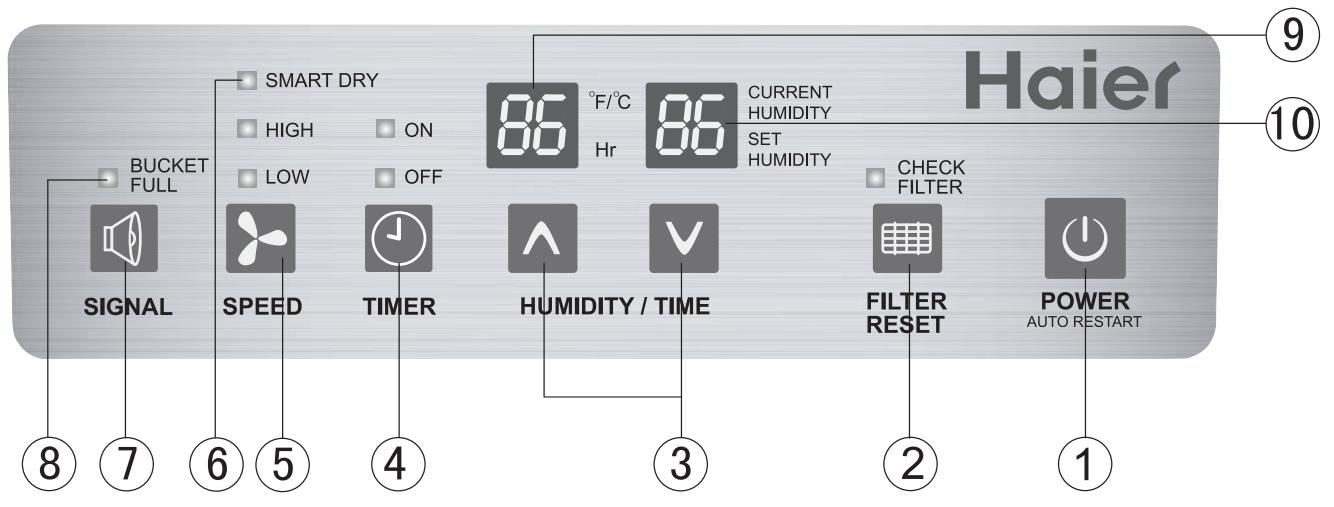

1 Marche/arrêt

Appuyer sur POWER pour mettre en marche le déshumidificateur et appuyer une nouvelle fois sur POWER pour l'éteindre.

Rallumage automatique

Une fois l'électricité rétablie, après 3 minutes, l'appareil recommence à fonctionner conformément à ses réglages précédents en fonction des conditions d'humidité.

REMARQUE: Capteur de dégivrage automatique (intégré) Lorsque la température est inférieure ou égale à 15°C (60°F), du givre peut se former sur les serpents évaporateurs, empêchant ainsi l'élimination de l'humidité. Dans cette situation, le contrôleur arrête le compresseur, mais laisse tourner le ventilateur. Lorsque le givre a disparu, le compresseur redémarre.

Permet de régler l'humidité dans l'air. Le niveau d'humidité souhaité se règle en appuyant sur les touches et

4 Programmateur

Le déshumidificateur peut être mis en marche et être à des heures préréglées. Le préréglage peut être programmé jusqu'à 24 heures à l'avance.

5 Ventilateur à deux vitesses

Cette touche commande la vitesse du ventilateur. Deux vitesses sont possibles LOW (basse) et HIGH (élevée).

8 Témoin d'eau plein

Lorsque ce témoin s'allume, un interrupteur de sécurité arrête l'appareil.

Éteindre l'appareil en appuyant sur la touche POWER.

Vérifier si leseau est plein. Dans l'affirmative, le vider.

Si leseau n'est pas plein et que le témoin est allumé, leseau n'est pas placé correctement. L'enlever et le replacer.

9 Afficheur de la température ambiantede la minuterie Lorsque le déshumidificateur fonctionne, cet afficheur indique la température ambiantede. Appuyer sur la touche de la minuterie pour régler l'heure de mise en marche ou d'arrêt automatique du déshumidificateur.

Afficheur de l'humidité ambiante/du réglage de l'humidité Affiche le taux d'humidité ambiant et règle l'humidité au taux souhaité. Plage de réglage de l'humidité : 40% RH à 70% RH Plage d'affichage de l'humidité : 30% RH (LO) à 90% RH (HI)

Consignes d'utilisation et d'entretien

Il est normal que l'air ambiant se réchauffe légèrement lorsque le déshumidificateur fonctionne. Cet effet de réchauffement réduit encore davantage l'humidité relative de l'air ambiant.

1. Vidage à la main

Lorsque le seau est plein d'eau, le témoin rouge "BUCKET FULL" (seau plein) s'allume.

1. La mise hors tension de l'appareil est OBLIGATOIRE.
2. Patienter quelques minutes pour laisser tomber les dernières gouttes.
3. Soulever le seau par ses deux anses et le retirer.
4. Vider l'eau dans l'évacuation d'un évier ou d'une baignoire.
5. REPLACER le séau.

IMPORTANT

Vérifier que le bouchon de vidange est serré avant de faire fonctionner l'appareil.

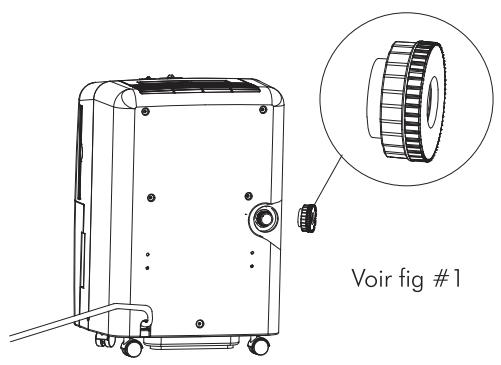

2. Fixation d'un tuyau d'arrosage de jardin ordinaire

La fonction du drainage continu peut être activée en suivant les étapes suivantes.

1. Enlever le seau et le couvercle en matière plastique situé au fond du seau. Puis enlevez l'insertion en caoutchouc hors du couvercle. (Gardez l'insertion en caoutchouc pour l'utiliser plus tard. Voir fig #1)

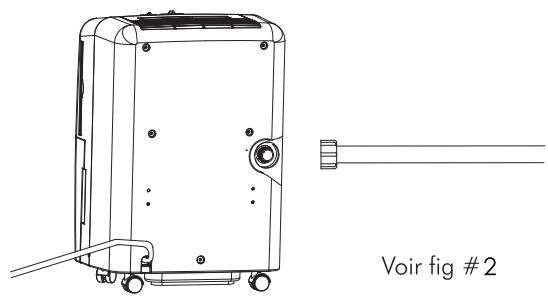

2. Vissez fermement le boyau d'arrosage acheté à l'ouverture du drain direct. (Voir fig #2)
3. Positionnez le déshumidificateur le plus près possible de l'avaloir de sol.
4. Positionnez l'ouverture du tuyau d'évacuation directement au-dessus de l'avaloir de sol et mettez l'appareil en marche.
5. Quand l'option "drain direct" n'est pas utilisée, retirez le tuyau d'évacuation de l'ouverture direct du drain et branchez-le avec le bouchon en caoutchouc fourni.

Consignes d'utilisation et d'entretien

• Placer le déshumidificateur à un endroit qui ne gène pas la circulation d'air dans le serpentin arrêté ou à la sortie de la grille frontale.
• Pour être plus efficace, le déshumidificateur doit fonctionner dans un espace fermé. Fermer toutes les fenêtres, portes et autres ouvertures donnant sur l'extérieur de la pièce.
• Un déshumidificateur fonctionnant dans un sous-sol aura un effet faible ou nul sur le séchage d'un espace clos adjacent, par exemple une armoire, si le brassage de l'air n'est pas suffisant dans cette zone.
• Lorsque le déshumidificateur s'arrête, patienter au moins 3 minutes avant de le rallumer.

Nettoyage

• Avant le nettoyage, éteindre le déshumidificateur et le débrancher de la prise murale. Nettoyer les grilles d'entrée et de sortie avec de l'eau et un détergent doux. NE PAS utiliser d'eau de Javel ou de produits abrasifs.
• Le filtre à air se trouve à l'avant du déshumidificateur. Il doit être contrôlé au moins une fois toutes les 2 à 3 semaines et nettoyé si besoin.
• Lorsque l'appareil est allumé pour la première fois, il se peut que le témoin "Bucket Full" (seau plein) s'allume. Le témoin s'éteint lorsque l'on retire le seau, puis le replace.

Avertissement

Le non-respect des instructions de ce manuel peut provoquer la mort ou des blessures graves.

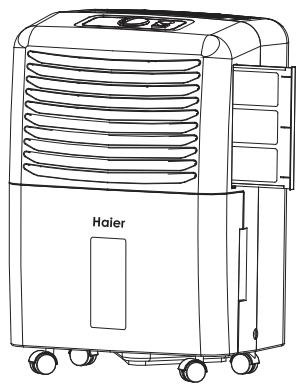

Retrait du filtre à air

1. Retirez le contrôle. Il glissera facilement.
2. Nettoyez le filtre en profondeur à l'aide d'un aspirateur ou lavez avec de l'eau tiède et un détergent doux. Séchez en profondeur avant de réinstaller.
3. Pour réinstaller le filtre à air, faites-le glisser de nouveau en place dans les rails et poussez-le vers l'intérieur.

Stockage

1. Retirez le cordon d'alimentation de la prise murale.
2. Videz le réservoir d'eau et nettoyez en profondeur.
3. Nettoyez le filtre à air en profondeur.
4. Remettez l'appareil dans son carton d'emballage d'origine.
5. Entrepossez l'appareil à l'endroit dans un lieu sec.

Si vous rencontrez des problèmes de fonctionnement, consultez les suggestions de dépannage ci-dessous avant d'appeler le service clientèle. Si ces suggestions ne permettent pas de résoudre le problème, appelez le service à la clientèle au numéro sans frais 1-877-337-3639.

L'appareil ne fonctionne pas

• Vérifier que la prise tripolaire avec borne de terre est enfournée complètement dans la prise secteur.
• Il se peut qu'un fusible ait fondu ou que le circuit ait disjoncté. Vérifier le fusible/disjoncteur du tableau électrique du domicile. Remplacer le fusible ou réenclencher le disjoncteur si besoin.
• Il se peut que leseau soit plein. Le déshumidificateur s'éteint alors automatiquement. Leseau de récapération doit être vidé.
• Si leseau n'est pas plein, il est peut-être mal placé. Le retirer et le replacer de manière à l'encastrer complètement dans le déshumidificateur.
• Si la température ambience dépasse 45°C (112^) ou descend en dessous de 0°C (32^), l'appareil s'éteint. Cette mesure protège le compresseur. Patienter 3 minutes, puis le rallumer.

Le déshumidificateur se couvre de givre pendant les premières minutes de fonctionnement.

• Ce phénomène est normal pour un déshumidificateur. Le givre disparaît habituellement en moins d'une heure, sauf si la température est inférieure à 15° C (60° F).

La circulation d'air est médiocre

• Vérifier qu'aucun rideau, store ou meuble ne masque l’avant ou l’arrête du déshumidificateur. Nettoyer le filtre. Il est peut-être obstrué.

Remarque:

Après une utilisation prolongée, les serpentins du condenseur à l'arrière du filtre peuvent accumuler des résidus. S'ils ne sont pas nettoyés régulièrement au moyen d'une brosse souple, ces résidus durcissent et peuvent nécessiter le recours à des méthodes de nettoyage professionnelles par un spécialiste en réfrigération/génie climatique.

Deshumidification médiocre

• Après la première mise en marche, laisser au moins 3 à 4 jours à l'appareil pour qu'il élimine l'humidité excessive de la pièce et maintienne le taux d'humidité souhaité.
• L'espace à déshumidifier est peut-être trop grand pour votre modèle. Consulter le revendeur.
• Il se peut que les réglages ne soient pas corrects. Régler les commandes conformément aux instructions.
• Il se peut que des portes et des fenêtres ne soient pas fermées. Vérifier que toutes les portes, fenêtres et autres ouvertures sont bien fermées.
• Une sécheuse fonctionne peut-être dans la même pièce. Placer le déshumidificateur loin de l'air très humide engendré par la sécheuse. L'évacuation de la sécheuse doit s'effectuer vers l'extérieur.
• Noter que lorsque la température ambience est inférieure à 15°C (60°F), de la glace peut se former sur les serpentins. L'appareil passe alors en mode de dégivrage automatique pour éliminer la glace avant de reprendre son rôle de déshumidification. L'opération de dégivrage réduit le pouvoir de déshumidification de l'appareil.

Garantie complete de un an

Ce produit est garanti contre les vices de matière et de fabrication pendant une période de un an à compter de la date du premier achat par un particulier pour un usage domestique. Cette garantie inclut les pièces et la main-d'œuvre nécessaires à la réparation ou au remplacement des pièces défectueuses.

Garantie limitée de cinq ans

Pour une période de quatre ans supplémentaires (qui suit la première année de couverture générale), le garant fera réparer ou remplacer, à sa désétion, toute pièce du circuit de réfrigération (c.-à-d. COMPRESSEUR, ÉVAPORATEUR, CONDENSEUR OU TUYAUTERIE DE RACCORDEMENT) dont la défaillance est due à un vice de matériel ou de fabrication. Les frais de main-d'œuvre engagés pour une telle réparation ou un tel remplacement ne sont pas couverts par cette garantie.

Exclusions

Le garant n'est pas responsable des dommages indirects ou des dommages au produit provoqués par une tension d'alimentation électrique incorrecte, un accident, un incendie, une inondation ou une catastrophe naturelle. (Comme certains états n'autorisent pas l'exclusion ou la limitation des dommages fortuits ou indirects, l'exclusion ou la limitation ci-dessus peut ne pas s'appliquer à votre cas.)

Cette garantie vous confère des droits particuliers reconnus par la loi, et il se peut que d'autres droits, qui varient d'un état à l'autre, vous soient accordés. Pour connaître vos droits d'après la loi de votre état, contactez votre bureau local ou fédéral des consommateurs ou le procureur général de votre état.

Garantie :

Haier America Trading L.L.C.

New York, NY 10018

Pour toute assistance après-vente,

appeler le numéro sans frais 1-877-337-3639.

MODELE	DE45EK DE45EK-L DE45EK-T	DE65EK DE65EK-L
Fluide frigorigène	R410A	R410A
Caractéristiques Déshumidification	✓	✓
Régulation automatique par humidostat	✓	✓
Arrêt automatique	✓	✓
Ventilateur à 2 vitesses	✓	✓
Témoin deseau plein	✓	✓
Programmateur	24 heures ENCENDIDO/APAGADO	24 heures ENCENDIDO/APAGADO
SECADO INTELIGENTE	✓	✓
Caractéristiques techniques Tension/frquence (V/Hz)	115/60	115/60
Capacité par 24 heures (litres/pintes)	45	65
Encombrement net LxHxP (pouces)	13¾ x 19½ x 10¾	15 x 23½ x 12
Encombrement emballé LxHxP (pouces)	14¾ x 20¾ x 12	16½ x 25¾ x 14

NOTA: Après que l'appareil soit branché, mais avant qu'il ne soit allumé, appuyer et tenir le bouton POWER pour 5 secondes pour changer l'affichage de température entre les degrés Fahrenheit (F) ou Celsius (C).

Indicateur du contrôle du filtre.

L'indicateur du contrôleur du filtr, s'allumera quand le filtr doit etre nettoye. Enlevez le filtr, lavez le et replacez le.(voir P 12). Presse le bouton "REMETTRE A ZERO", I'indicateur du contrôleur du filtr est eteint.

Ce paramètre compare le niveau d'humidité spécifique avec le niveau d'humidité ambiant et ajuste la vitesse du ventilateur automatiquement.

7 SIGNAL SONORE

Le son alertant que le bac est plein peut être allumé ou éteint en appuyant sur le bouton SIGNAL. Par défaut, il est mis en marche. Lorsque le bac est plein, le témoin lumineux rouge "BUCKET FULL" clignote et le signal sonore se fait entendre 5 fois toutes les 15 minutes. Pour éteindre le signal sonore, appuyez une fois sur le bouton SIGNAL. L'affichage DEL affichera "OFF" pour 2 secondes. Lorsque le bac est plein et que l'option du signal sonore est éteinte, le témoin lumineux clignotera, mais le signal sonore restera silencieux.

Pour réactiver le signal sonore, appuyez de nouveau sur le bouton SIGNAL et l'affichage DEL affichera "ON" pour 2 secondes.
