Type de produit	Machine à laver
Marque	HAIER
Modèle	HBF601
Capacité de lavage	5 kg
Programmes	12 (coton, synthétique, laine)
Plage de température	0–90 °C
Vitesse d'essorage maximale	600 tr/min
Puissance de lavage	330 W
Puissance d'essorage	650 W
Poids net	68 kg
Dimensions (H × P × L)	850 × 520 × 595 mm
Alimentation électrique	220–240 V ~ 50 Hz
Type de chargement	Frontal
Fonction anti-froissage	Oui
Lavage à froid	Oui
Rinçage	Oui, avec arrêt remplissage
Porte auto-verrouillable	Oui
Distributeur de détergent	2 compartiments (lessive + adoucissant)
Nettoyage du filtre	Recommandé une fois par mois
Sécurité	Mise à la terre obligatoire, arrêt automatique en fin de cycle
Accessoires fournis	Tuyaux d'arrivée et d'évacuation, filtre, kit de mise à niveau

FOIRE AUX QUESTIONS - HBF601 HAIER

Comment installer correctement la machine HBF601 ?

Déballez la machine et retirez les vis de transport à l'arrière. Placez-la sur un sol stable et réglez les pieds pour qu'elle soit de niveau (inclinaison max 2°). Raccordez le tuyau d'arrivée d'eau à un robinet d'eau froide avec filetage 3/4" et le tuyau d'évacuation à une hauteur de 80–100 cm. Branchez la fiche sur une prise mise à la terre.

Que faire si la machine ne démarre pas ?

Vérifiez que la fiche est bien enfoncée dans la prise, que la porte est correctement fermée et que le bouton ON/OFF (touche D) a été pressé. En cas de panne, consultez la section Problèmes et remèdes de la notice.

Quel type de détergent utiliser ?

Utilisez une lessive adaptée aux machines automatiques, en poudre ou liquide. Pour les détergents liquides, placez-les dans le compartiment 2. Respectez les dosages indiqués sur l'emballage et adaptez à la dureté de l'eau et au degré de saleté.

Comment nettoyer le filtre de vidange ?

Une fois par mois, pressez le panneau inférieur pour le faire sauter, tournez le filtre dans le sens inverse des aiguilles d'une montre pour le retirer, nettoyez-le à l'eau claire, puis remontez en tournant dans le sens horaire et replacez le panneau. Un filtre mal installé peut provoquer des fuites.

Pourquoi la machine vibre-t-elle excessivement pendant l'essorage ?

Les causes possibles sont : les boulons de transport n'ont pas été enlevés, la machine n'est pas de niveau, ou la charge de linge est trop déséquilibrée. Vérifiez ces points et ajustez la répartition du linge.

Comment laver des vêtements en laine avec ce modèle ?

Sélectionnez le programme laine (positions 7 ou 8 du sélecteur). La température ne doit pas dépasser 40 °C. Utilisez une lessive spéciale laine. Ne chargez pas plus de 1 kg de laine et n'utilisez pas d'essorage violent, le programme s'arrête avant l'essorage final pour éviter le feutrage.

Comment régler la température de lavage ?

Utilisez la commande B de sélection de température. Tournez-la pour choisir la température souhaitée (de l'eau froide jusqu'à 90 °C). Pour le synthétique, la température max est 60 °C ; pour la laine, 40 °C. Le symbole * indique l'eau froide.

Que faire si l'eau ne s'écoule pas de la machine ?

Vérifiez que le tuyau d'évacuation n'est ni bouché ni plié, et qu'il se trouve à une hauteur comprise entre 80 cm et 1 m du sol. Nettoyez le filtre de vidange (voir question 4). Si le problème persiste, contactez un technicien.

Comment entretenir la machine sur le long terme ?

Lavez régulièrement le distributeur de détergent à l'eau claire. Laissez la porte entrouverte après chaque utilisation pour éviter les odeurs. En cas d'inutilisation prolongée, coupez l'alimentation électrique, fermez le robinet et laissez la porte ouverte.

Que signifie le voyant sur le tableau de bord ?

Le voyant C indique la mise sous tension. Il s'allume lorsque vous appuyez sur la touche D (ON/OFF) et s'éteint quand vous la relâchez. Si le voyant reste éteint alors que la machine est branchée, vérifiez l'alimentation ou le fusible.

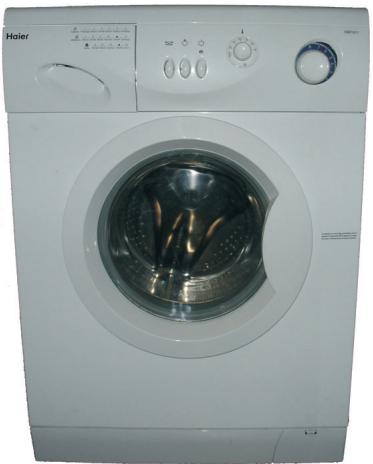

MODE D'EMPLOI HBF601 HAIER

Félicitations pour la sagesse et la perspicacité dont vous avez fait preuve encore une fois dans votre achat. La machine à laver que vous avez choisie représente non seulement la meilleure technologie, mais aussi une amie fidèle, stable et infatigable.

Voilà une machine remarquable par sa solidité, sa stabilité et sa durabilité, ce qui en fait une marque renommée dans le monde.

Désormais, cette machine avec toutes ses qualités est à votre disposition pour vous épargner les tâches ménagères ordinaires.

L'emploi de cette machine est facile. Mais pour votre sécurité lors de l'installation, de l'opération et de l'entretien, veuillez lire soigneusement ce livret et toutes les instructions qui s'y rapportent. Veuillez garder ce livret dans un endroit approprié de sorte que vous puissiez l'avoir quand vous voudrez vous y référer.

Table des matières

Fonctions en résumé. 3-4

Installation 5-7

Tableau de bord. 8-10

Mode d'emploi. 11-15

Entretien. 16

Problèmes et remèdes. 17-18

Plans annexés :

Guide pour la sélection des programmes. 19

Notification. 20

Note : ce modèle ne dispose pas de programme « Prélavage », ne pas mettre de détergent dans le compartiment 1 du tiroir à produits.

Table des fonctions

Type Fonction	HBF601
Capacité	5kg
Programmes	12
Toile de Coton	●
Synthétique	●
Laine	●
Thermostat règable (0-90°C)	●
Touches anti-froissage	●
Touches consommation réduite	●
Commande marche/arrêt ON/OFF	●
Vitesse d'essorage	600r/min
Rinçage	●
Porte auto-verrouillage	●
Alimentation	●
Puisance (lavage)	330W
Puisance (essorage)	650W
Poid	68kg
Dimension (H x P x L), en mm	850x520x595mm

Caractéristiques de HBF601

• Combinaison d'esthétique européen-asiatique en conception, apparence jolie et élégante. Lavage avec triple effet : rincer, taper et effet de la pluie. Lavage variable : avec de l'eau froide, de l'eau chaude, et sans imbibition.
• Capable de laver trois sortes d'étoffes : toile, synthétique, et laine, avec 12 cycles. Capacité grande : 5 kg. Cabine avec triple traitement superficiel : cataphorèse, phosphorisation, et peinture. Rinçage avec mécanisme anti-froissage de sorte que les linges sont bien ménagés.
• Porte à auto-verrouillage.

INSTALLATION

Déballage, mise à niveau et en position

de la machine

Déballer la machine et examiner si elle est en parfait état. En cas de doute, aviser le technicien qualifié au lieu de tenter de la mettre en utilisation. Garder tous les matériels d'emballage hors de portée des enfants,

car ils pourraient causer un danger.

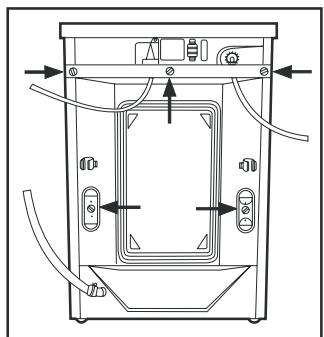

Important : au cours du transport, des câbles en suspension à l'intérieur de la cabine sont bloqués par des vis avec des plaquettes (Fig.1). Avant la mise en marche de la machine, il faut remettre en suspension ces câbles tout en retirant toutes les vis et les plaquettes de blocage. Et n'oubliez pas de boucher les trous, faits à la suite de l'enlèvement des vis, avec des pièces en plastique qu'on peut trouver dans le sac de livrets d'instructions, afin d'éviter que des gouttelettes d'eau n'y pénètrent. Et aux endroits où les plaquettes de blocage ont été enlevées, remettre les vis tels qu'ils étaient. Il est à noter que la machine doit être placée bien à niveau (l'angle d'inclinaison ne doit pas dépasser 2 degrés). Et cela peut être réalisé avec l'aide des pieds réglables (Fig.2). En cas d'installation sur un tapis, prendre garde que le trou d'aération au fond de la machine ne soit pas bouché.

Fig. 1

Fig. 2

INSTALLATION

Connexion électrique

Brancher la fiche dans la prise qui doit être bien mise à la terre. Pour ce faire, utiliser le câble fourni avec la machine et le raccorder à la borne de terre située en haut à gauche du panneau arrière de la machine. (Avertissement : la mise à la terre de la machine constitue une mesure de sécurité obligatoire exigée par la loi.) Veiller à ce que la tension et la fréquence de l'alimentation disponible correspondent aux valeurs indiquées sur l'étiquette de données apposée sur le panneau arrière de la machine, et que l'alimentation soit capable de supporter la tension maximale indiquée sur l'étiquette. Si la prise ne s'adapte pas à la fiche, n'hésitez pas à la remplacer par une prise appropriée. Prendre garde de ne pas utiliser une multiprise ou un dispositif similaire permettant des raccordements en parallèle, car cela pourrait causer un risque de surchauffe et de brûlure. Il est strictement interdit de raccorder le câble de terre à une canalisation d'eau, de chauffage ou à un élément similaire.

Raccordement du tuyau au robinet

Raccorder le tuyau d'arrivée d'eau à un robinet d'eau froide muni d'un filetage de 3/4 de pouce à son extrémité, et monter le filtre et la rondelle en caoutchouc fournis avec la machine. Vérifier que le raccordement est bien serré (Fig. 3).

Fig. 3

S'il s'agit d'une canalisation toute neuve, ou qui n'a pas été utilisée depuis longtemps, ouvrir le robinet et laisser l'eau couler jusqu'à ce qu'elle devienne claire et sans impuretés. Cette opération est nécessaire pour éviter que la machine ne se bouche ou ne soit endommagée par des substances visqueuses présentes dans l'eau.

INSTALLATION

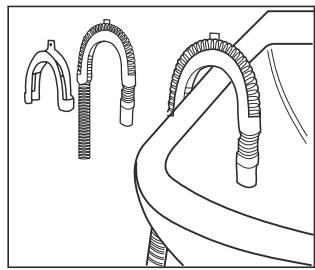

Raccordement du tuyau de vidange

Raccorder le tuyau de vidange à un conduit de drainage (dont le diamètre intérieur est d'au moins 4 cm) ou le placer dans un évier ou une cuvette, en veillant à ce que le tuyau ne soit ni noué ni plié. L'extrémité libre du tuyau doit être placée à une hauteur de 80 cm à 100 cm au-dessus du sol. Si le tuyau doit être fixé à moins de 80 cm de hauteur, l'attacher à l'aide d'un crochet approprié en haut du panneau arrière de la machine (Fig. 4), ou utiliser un support spécial fourni avec la machine (Fig. 5).

Fig. 4

Fig. 5

Raccordement à l'alimentation en eau. Remarque :

Insérer une rondelle de tamisage en acier inoxydable à l'extrémité de chaque tuyau d'arrivée d'eau et raccorder le tuyau au robinet de 3/4 de pouce. Veiller à raccorder l'eau froide à l'arrivée marquée "C". Pour le raccordement au système d'eau de type Home Centre (centrale familiale), celui-ci possède un raccordement "Y" et des accessoires qui permettent de raccorder la machine au robinet de l'évier de votre maison.

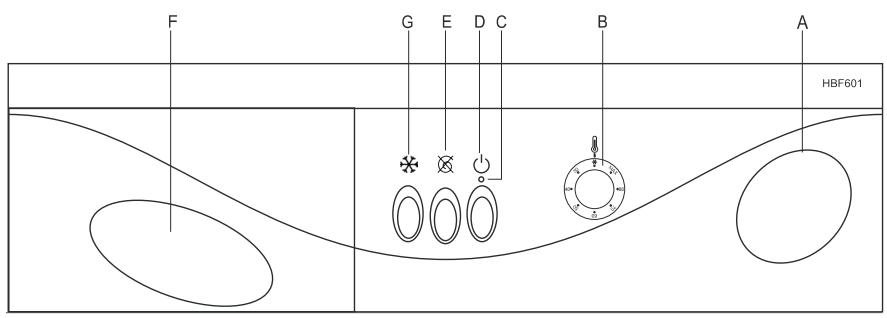

TABLEAU DE BORD

TABLEAU DE BORD

A. Commande de sélection des programmes

En tournant le bouton (seulement dans le sens de l'aiguille de la montre), vous pouvez choisir, parmi les 12 programmes, le mode de lavage qui s'adapte le mieux à votre besoin :

1-3 : toiles de coton 4-6 : synthétiques 7-8 : laine

B. Commande de sélection de température

Cette commande sert à choisir la température de lavage souhaitable. Pour les synthétiques et la laine, le thermostat se démarre au-dessous de 60°C et 40°C respectivement. Quant au symbole **, il signifie que l'eau froide est en application.

C. Voyant de mise sous tension

Ce voyant indique que la machine est sous ou hors tension. Il s'allume quand on appuie sur la touche D, et s'éteint quand on relève la touche D en pressant de nouveau la touche.

D. Touche marche ON / arrêt OFF

Cette touche sert à commander l'alimentation électrique de la machine.

E. Touche suppression essorage

Quand cette touche est enfoncée, il n'y aura pas de phase d'essorage, l'eau sera cependant évacuée. Cette fonction est utile pour préserver les textiles délicats.

F. Distributeur de détergent Le distributeur de détergent est divisé en 2 compartiments marqués 2, 3 : (voir Fig.6) 2. détergent de lessive 3. ramollissants, crèmes traitantes, parfums

G. Touche lavage à froid

Appuyer sur cette touche si vous souhaitez un lavage à froid.

Relâchez cette touche si vous souhaitez un lavage à chaud.

La température de l'eau peut atteindre jusqu'à 90 °C pour le coton, 60 °C pour le synthétique et 40 °C pour la laine.

Instructions d'utilisation : votre machine fonctionne dans les meilleures conditions quand...

Le poids est correct.

Pour que votre machine fonctionne dans les meilleures conditions, il est important de charger la machine à laver correctement. Par conséquent, vous devez déterminer la quantité de tissu de chaque catégorie que vous voulez laver. Ce tableau vous

aidera :

Tissus grand teint : chargement au maximum 5 kg / 11 lb

Tissus délicats : chargement au maximum 2 kg / 2,5 lb

Tissus de laine : chargement au maximum 1 kg / 2,2 lb

Tissus mélangés : chargement au maximum 2,5 kg / 5,5 lb

Les linges à laver ont déjà été chargés correctement.

Divisez les linges à laver selon leur tissu et leur degré de saleté. Rendez les linges à laver les plus uniformes possible. Tirez la poignée pour ouvrir la porte.

Mettez les linges à laver dans la machine sans oublier de les arranger uniformément.

Instructions d'utilisation : votre machine fonctionne dans les meilleures conditions quand...

Le programme correct est nécessaire.

Une lessive parfaite dépend avant tout du choix du programme le plus convenable. Donc, on vous conseille de mettre ensemble les tissus de la même catégorie en les divisant. Ce sera plus facile de choisir le meilleur programme. Les conseils sur le choix du programme sont dans le tableau sur les pages de ce manuel. Dès que vous avez choisi un programme, tournez le cadran dans le sens des aiguilles d'une montre jusqu'à ce que le programme choisi soit en ligne avec la ligne de l'indicateur qui est sur le panneau.

infroissable

Quand on lave des tissus synthétiques ou des tissus de laine dans votre machine, le cycle de lessive s'arrête avant le dernier cycle d'essorage avec les linges à laver trempés dans l'eau pour éviter les plis causés par l'essorage. Complétez le cycle de lessive avec un cycle d'essorage ou tout simplement évacuez l'eau de la machine à laver sans essorage. Pour le cycle d'essorage, tournez le bouton A du sélecteur dans le sens des aiguilles d'une montre d'un seul coup. Pour évacuer l'eau, mettez le bouton A du sélecteur sur le programme d'écoulement. Dans les deux cas, avant de tourner le bouton A, il ne faut pas oublier de mettre le bouton A dans la position OFF.

Instruction de l'utilisation : votre machine fonctionne dans la meilleure condition quand...

Le détergent est mis dedans convenablement.

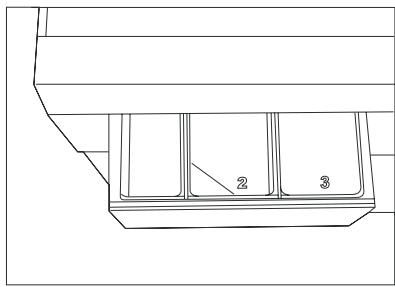

Les 2 compartiments marqués 2, 3 (fig. 7) doivent être utilisés comme suit :

2. détergent de lessive ; 3. crème traitante, amidon, parfums.

Fig. 7

Il faut noter qu'il est important d'utiliser la lessive en poudre ou en liquide d'une quantité appropriée pour la catégorie de tissus que vous lavez. La quantité de détergent que vous utilisez dépend des facteurs ci-dessous :

- Dureté de l'eau : si l'eau dans votre région contient beaucoup de calcaire, nous vous conseillons d'utiliser l'additif anti-pierre à chaux. - Degré de saleté : pour les linges à laver qui sont très sales, augmentez la quantité de lessive en poudre. - Chargement de linges à laver : plus petit le chargement, moins de lessive en poudre à utiliser.

Instructions d'utilisation : votre machine fonctionne dans la meilleure condition quand...

Le tableau ci-dessous vous donnera d'autres conseils.

linges	Compartment	Compartment
	2 lessive	3
Normalement	1 et 1/2 tasses	Ramollissants
sales	de mesure	(voir note 3)

Quand on utilise les détergents concentrés, il faut respecter les instructions des fabricants en utilisant seulement les tasses de mesure fournies avec le paquet.

Utilisez plus de détergents quand la dureté de l'eau est très importante (plus de 21 °F), mais il faut maintenir la proportion entre le cycle de pré-lessive et le cycle de lessive.

Détergent en liquide

Les détergents liquides du marché peuvent être utilisés avec la machine à laver. Pour les détergents liquides très denses, utilisez le compartiment 2. Respectez les instructions des fabricants en utilisant les détergents liquides vendus avec le distributeur de détergent sous forme de boule. Mettez le distributeur sous forme de boule dans la cuve de la machine à laver avec le linge à laver.

Dans le cycle de pré-lessive, il ne faut pas utiliser les détergents liquides.

Pour les linges doux et pelucheux, il faut toujours utiliser le ramollissant dans le dernier cycle de rinçage.

Il ne faut jamais mettre le décolorant dans les autres compartiments.

Instructions d'utilisation : votre machine fonctionne dans les meilleures conditions quand...

Le cycle a commencé. Maintenant, vous pouvez commencer à faire la lessive. Nous voulons vous conseiller, surtout pour les quelques premières fois, de vérifier que le programme que vous avez besoin soit vraiment ce dont vous avez besoin et que le choix du tissu soit correct. Si vous voulez commencer le cycle immédiatement, appuyez sur le bouton D ON/OFF.

La lessive est terminée. À la fin de chaque cycle, la machine s'arrête automatiquement. Appuyez sur le bouton D ON/OFF pour couper l'électricité (la lumière C s'éteindra).

Entretien : 5 précautions simples pour cette machine.

Votre machine n'a pas besoin d'entretiens compliqués. Quand même, on vous conseille de faire attention à quelques petits points. Si vous respectez ces 4 règles simples, nous sommes convaincus que la machine à laver vous sera toujours fidèle et fonctionnera bien pour une longue période.

1. Assurez-vous que la machine est installée selon le manuel d'installation qui est fourni avec ce manuel.
2. Évitez absolument l'utilisation de solvants pour le lavage de la machine et la lessive. Coupez l'électricité lors du lavage de la machine.
3. Lavez le distributeur de détergents de temps en temps. C'est très simple et cela doit être fait avec de l'eau. Votre machine est équipée d'un distributeur extractible pour faciliter ce travail. Tirez-le simplement (vers le haut).
4. Si la machine est hors d'usage pour une longue période, mieux vaut couper l'électricité, fermer le robinet, ouvrir la porte pour éviter une odeur désagréable.
5. Nettoyage du filtre : moyen de nettoyage (une fois par mois).
6. Pressez avec la main et faites sauter le panneau de décoration inférieur (comme Figure 8) ;
7. Tournez le filtre en sens inverse des aiguilles d'une montre et faites sortir le filtre (comme Figure 9).
8. Nettoyez le filtre avec de l'eau.
9. Installez le filtre en sens des aiguilles d'une montre et insérez le panneau de décoration inférieur (comme Figure 10).

Note : Si le filtre n'est pas bien installé, il y aura une fuite d'eau.

fig.8

fig.9

fig.10

Solution des problèmes :

Même si votre machine est conçue et fabriquée soigneusement, il y a quand même quelque chose qui ne va pas quelquefois. Avant de téléphoner précipitamment à un de nos centres de service, vérifiez si les opérations

mentionnées ci-dessous ont été exécutées. Très souvent, vous pouvez économiser le temps, l'argent et éviter les ennuis. Selon nos statistiques, beaucoup de téléphones que nos centres de service ont reçus peuvent être évités avec seulement un peu plus d'attention.

La machine à laver vérifiez :

ne démarre pas

La fiche entre correctement dans la prise principale. La porte est bien fermée. Le bouton ON/OFF a été pressé.

La machine à laver ne se remplit pas d'eau. Vérifiez :

Le robinet est ouvert et raccordé correctement aux tuyaux d'arrivée. Le tuyau d'arrivée n'est pas tordu.

L'eau entre et s'écoule continuellement. Vérifiez :

Le tuyau d'écoulement est mis au moins 80 cm/32 inches au-dessus du sol.

L'eau ne peut pas s'écouler de la machine. Vérifiez :

Le tuyau d'écoulement n'est pas bloqué. Le tuyau d'écoulement n'est pas mis à une hauteur qui dépasse 1 mètre/40 inches au-dessus du sol.

Il y a beaucoup de mousses dans la cuve. Vérifiez :

Le détergent utilisé est pour les machines automatiques et non pour la lessive manuelle. La quantité utilisée est conforme à celle indiquée dans ce manuel.

Solutions des problèmes

La machine vibre. Vérifiez :

beaucoup

en essorant

. Les boulons de passage ont été déjà enlevés (voir manuel d'installation).

. La machine est horizontale.

. Le chargement de linge est conforme aux instructions dans ce manuel.

L'opération de vérification

la machine

s'arrête avant la

fin du travail

. Il y a une coupure de courant ou de l'eau.

. La machine est en état normal de rinçage.

Guide des programmes

Programmes			Linge	Detergent		Note
				Comp.2 detergent	Comp.3 Agent blanchissant
Coton	1	Intensif	Coton blanc	★	○
	2	Normal	Couleurs	★	○
	3	Délicat	Peu sale	★	○
Synthétique	4	Intensif	Coton blanc	★	○
	5	Normal	Couleurs	★	○
	6	Délicat	Peu sale	★	○
Laine	7	Normal	Couleurs	★	○
	8	Rapide	Linge délicat	★	○
	9	Rinçage		×	○	Rinçage seul ou rincege avec agent blanchissant possibles
	10	Adoucissant		×	×	Rajout adoucissant possible
	11	Essorage		×	×	Essorage additionnel possible
	12	Repassage facile		×	×	Défoulage du linge

N.B. O signifie qu'il est nécessaire d'ajouter l'adoucisseur.

signifie qu'il est obligatoire d'ajouter la lessive. X signifie qu'il est interdit d'ajouter la lessive.

Notification :

1. Si la carte d'approvisionnement est endommagée, elle doit être remplacée par une carte spéciale. L'assemblage doit être fait par le fabricant ou l'agent du service. 2. Si un équipement stationnaire est fourni avec une carte d'approvisionnement et une prise de courant, dans l'instruction, il faut mentionner : l'équipement doit être positionné pour que la prise de courant soit accessible. Note : ce point ne s'applique pas si l'équipement incorpore d'autres moyens pour le débranchement.
2. Pour les machines à laver avec l'ouverture de ventilation au fond, il ne faut pas que la moquette engorge les ouvertures. 4. Dans l'instruction, il faut mentionner : l'équipement doit être lié avec un ensemble de nouveaux tuyaux d'eau. Il ne faut plus utiliser les anciens tuyaux d'eau.

Note : ce point ne s'applique pas si les tuyaux sont raccordés en permanence à l'équipement.
