MAPCREATE 6 - Logiciel de cartographie EAGLE - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Logiciel pour ordinateur
Fonction principale	Cartographie personnalisée pour GPS
Compatibilité	Ordinateur personnel
Installation	Inclut CD d'installation
Interface utilisateur	Graphique avec carte et données GPS
Support matériel	Compatible avec GPS portables
Langue	Français
Type de licence	Non précisé
Mise à jour	Non précisé
Utilisation	Installation et fonctionnement du logiciel
Support technique	Site web dédié
Format de données	Cartes numériques
Affichage	Écran d'ordinateur
Accessoires inclus	CD d'installation
Connectivité	Connexion GPS via câble ou sans fil (supposé)

FOIRE AUX QUESTIONS - MAPCREATE 6 EAGLE

Comment installer EAGLE MAPCREATE 6 sur mon ordinateur ?

Pour installer EAGLE MAPCREATE 6, insérez le DVD dans votre lecteur ou téléchargez le fichier d'installation à partir du site officiel. Suivez les instructions à l'écran pour compléter l'installation.

Le logiciel ne démarre pas, que faire ?

Assurez-vous que votre ordinateur répond aux exigences minimales du système. Essayez de redémarrer votre ordinateur et de relancer le logiciel. Si le problème persiste, réinstallez EAGLE MAPCREATE 6.

Comment mettre à jour EAGLE MAPCREATE 6 ?

Pour mettre à jour EAGLE MAPCREATE 6, visitez le site officiel d'EAGLE et recherchez les mises à jour disponibles. Téléchargez et installez la dernière version du logiciel.

Puis-je utiliser EAGLE MAPCREATE 6 sur plusieurs ordinateurs ?

La licence d'EAGLE MAPCREATE 6 est généralement limitée à un seul ordinateur. Pour l'utiliser sur plusieurs machines, vous aurez besoin d'acheter des licences supplémentaires.

Comment importer des cartes dans EAGLE MAPCREATE 6 ?

Pour importer des cartes, ouvrez le logiciel, allez dans le menu 'Fichier', puis sélectionnez 'Importer'. Choisissez le format de carte que vous souhaitez importer et suivez les instructions.

Que faire si mes cartes ne s'affichent pas correctement ?

Vérifiez que les fichiers de carte sont compatibles avec EAGLE MAPCREATE 6. Assurez-vous également que votre carte graphique est à jour et que vous avez installé les derniers pilotes.

Comment contacter le support technique pour EAGLE MAPCREATE 6 ?

Pour contacter le support technique, visitez le site officiel d'EAGLE et recherchez la section 'Support'. Vous y trouverez les coordonnées pour envoyer un e-mail ou appeler le service client.

EAGLE MAPCREATE 6 est-il compatible avec Windows 10 ?

Oui, EAGLE MAPCREATE 6 est compatible avec Windows 10. Assurez-vous d'avoir installé toutes les mises à jour nécessaires pour votre système d'exploitation.

Comment sauvegarder mes projets dans EAGLE MAPCREATE 6 ?

Pour sauvegarder vos projets, allez dans le menu 'Fichier' et sélectionnez 'Sauvegarder' ou 'Sauvegarder sous'. Choisissez l'emplacement et le nom de votre fichier, puis cliquez sur 'Enregistrer'.

Puis-je annuler une action dans EAGLE MAPCREATE 6 ?

Oui, vous pouvez annuler une action en utilisant le raccourci clavier 'Ctrl + Z' ou en sélectionnant 'Annuler' dans le menu 'Édition'.

MODE D'EMPLOI MAPCREATE 6 EAGLE

Logiciel de Cartographie Personnelisée pour GPS

Installation et Fonctionnement

Copyright © 2004 LEI. Tous Droits Réservés.

Ce manuel ne pourra enaucun cas, en tout ou en partie, estre copie, reproduit, republié, diffusé, distribué, télécharge ou stocké surquelque support que ce soit, sans le consentement ecrit préalable de LEI. Toute distribution commerciale non- autorisée de ce manuel est strictement interdite.

MapCreateTM est une marque déposée de LEI.

Les Données concernant les Points d'Intérêt U.S. de cet apparéil proviennent de infoUSA, copyright © 2001-2004, Tous Droits Réservés. infoUSA est une marque déposée de infoUSA, Inc.

U.S. eXitSource Database, copyright © 2001-2003 Zenrin Co. Ltd. Exit Authority™ et eXitSource™ sont des marques déposées de Zenrin Co. Ltd.

Données Cartographiques Canadiennes © 2003 par DMTI Spatial Inc.

Tele Atlas

Données Cartographiques Européennes © 2003
par Tele Atlas NV, la référence en matière de cartographie numérique.

LEI Extras, Lowrance Electronics, ou Eagle Electronics peuvent juger nécessaire de modifier ou demettre fin à leurs polices d'assurances, à leurs réglementations et à leurs offres spéciales sans avis de notification. Tous les écrans de ce manuel sont simulés.

Pour obtenir des manuels Gratis et les informations les plus récentes concernant ce produit, son fonctionnement et ses accessoires, visitez les sites internet des fabricants:

www.lowrance.com www.eaglegps.com

Pour accuperir des accessoires Lowrance ou Eagle, visitez notre site internet: www.lei-extras.com

LEI

POBOX129

Catoosa, OK USA 74015

Imprimé aux USA.

Table de Matieres

Section 1: Introduction

Consultation Rapide 3

Comment Fonctionne MapCreate: les Bases 7

Formats des Fichiers & leurs Fonctions 8

Fichier Map Border 8
Fichier Cartographique 9
Cryptage des Fichiers et Limitation du nombre de Cartes..... 10
La Taille des Cartes et des Fichiers 11
Fichier de Données GPS. 13

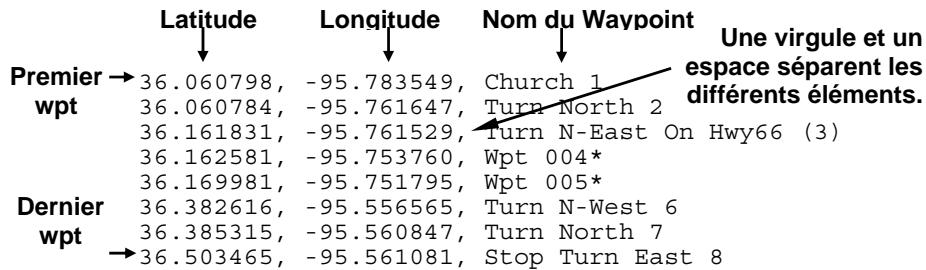

Fichier Texte ASCII. 14
Fichier de Gestion des Données (GDM File) 15
FichierAtlas. 15
Compatibilité aux Appareils GPS 16

Détail Cartographique 16

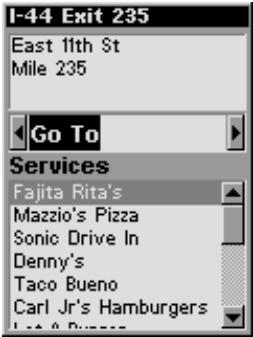

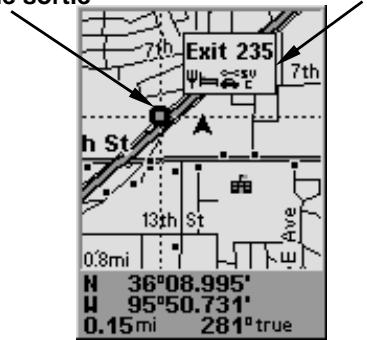

Services proposés aux Sorties d'autoroutes. 16

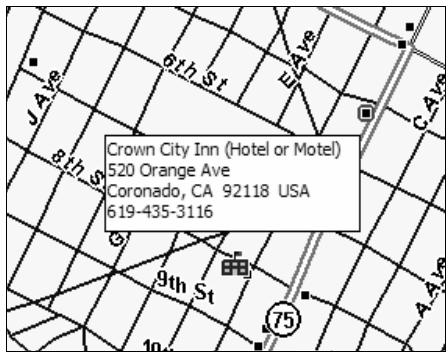

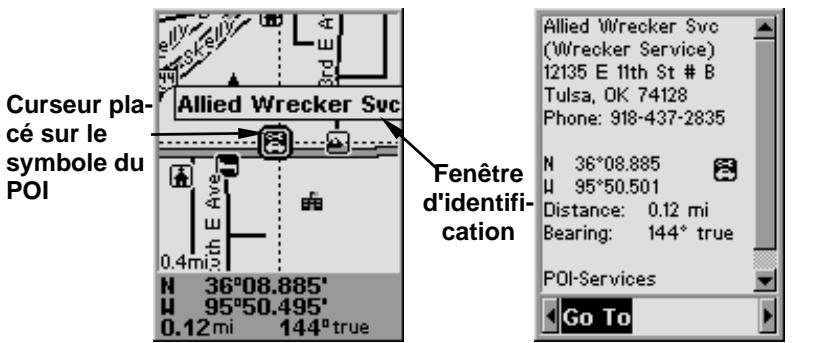

Trouver des Points d'Intérêts 17
Trouver une Adresse. 18

Commentutiliserce manuel:conventions typographiques. 18

Section 2: Installation de MapCreate 6.3 21

Système Requis. 21

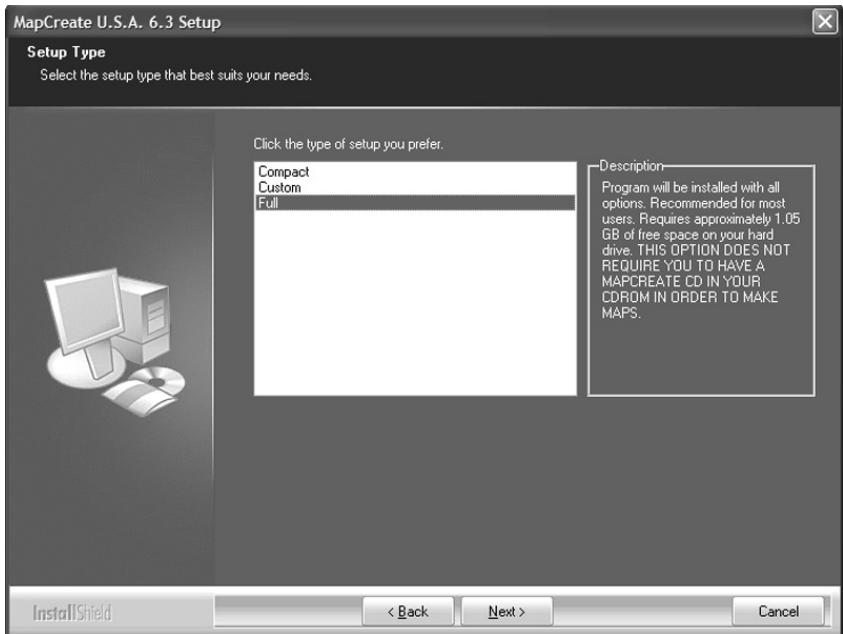

Types d'Installation 22

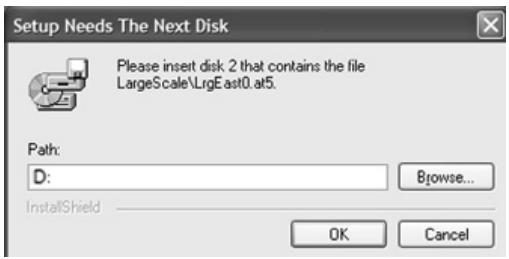

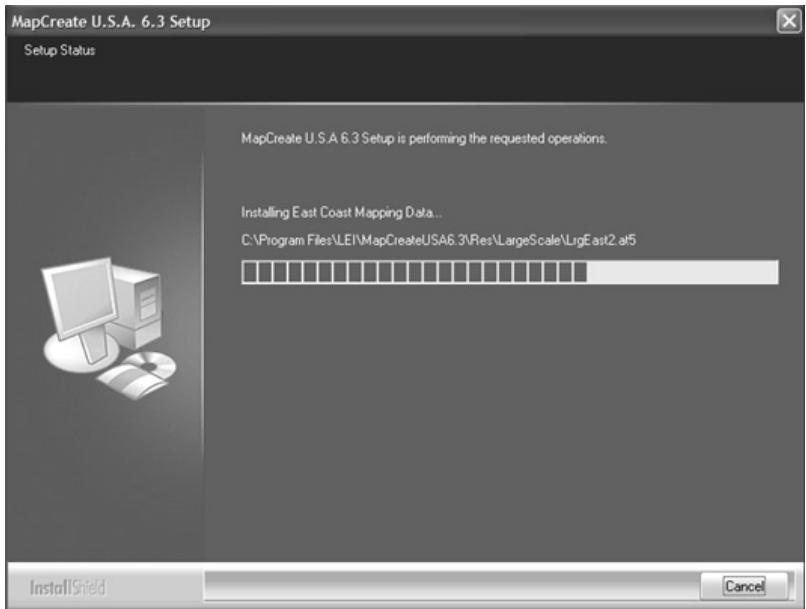

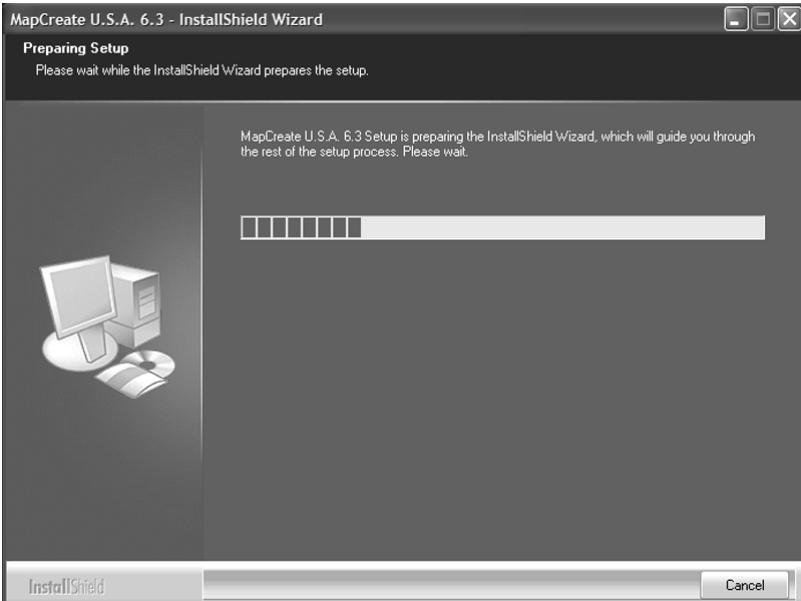

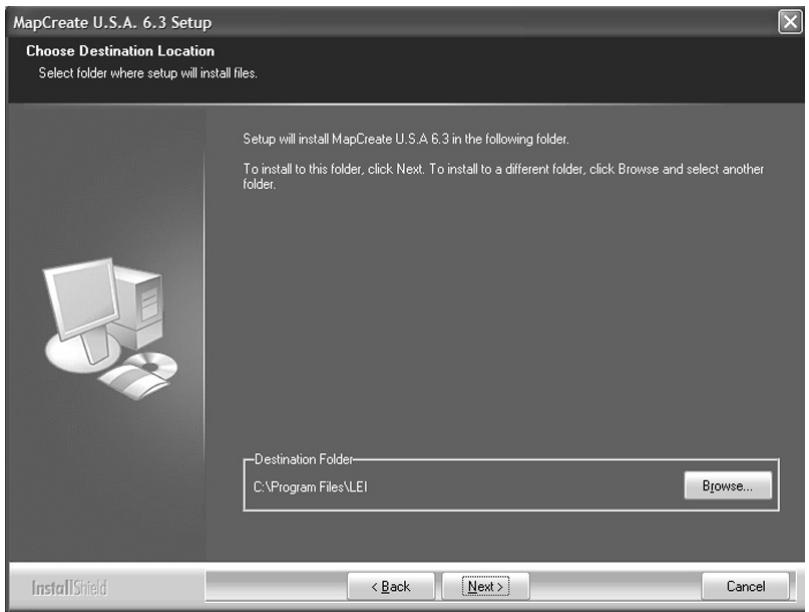

Installer MapCreate 22
Prenez soit de vos CDs MapCreate 33

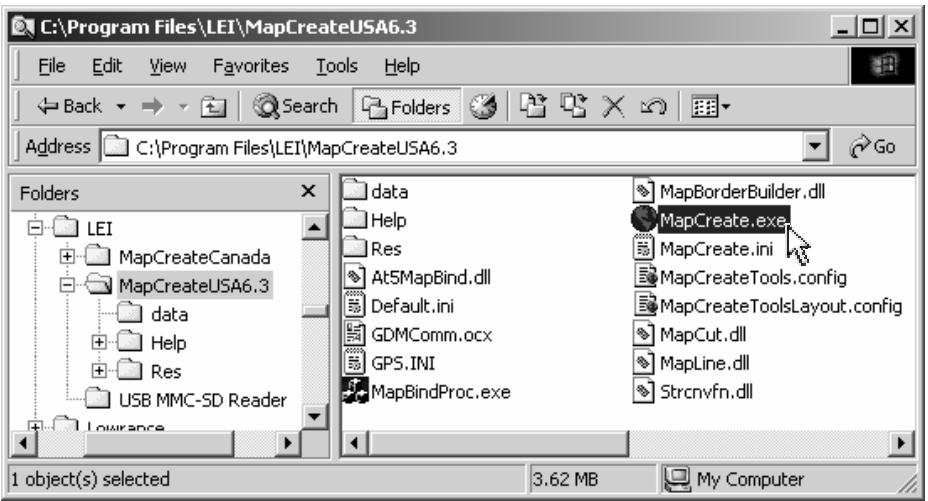

Demarrer MapCreate 33

Section 3: Guide de l'Utilisateur 35

Demarrer MapCreate 35

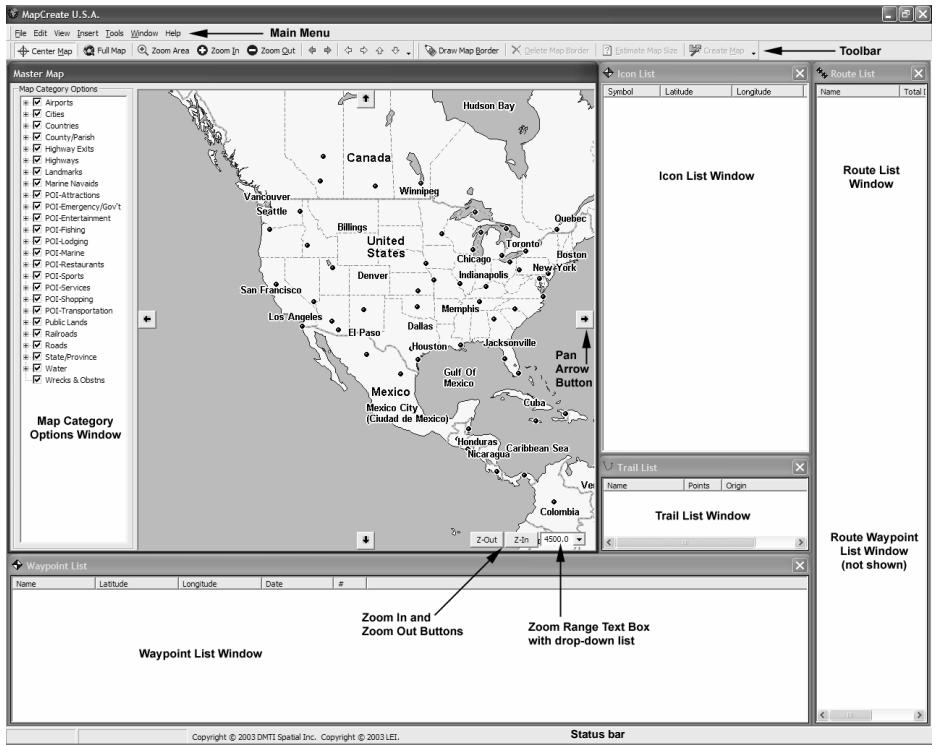

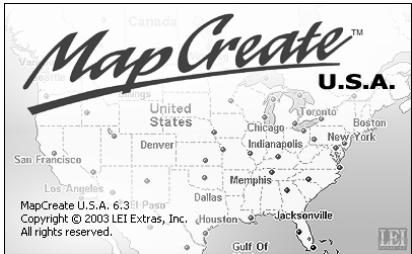

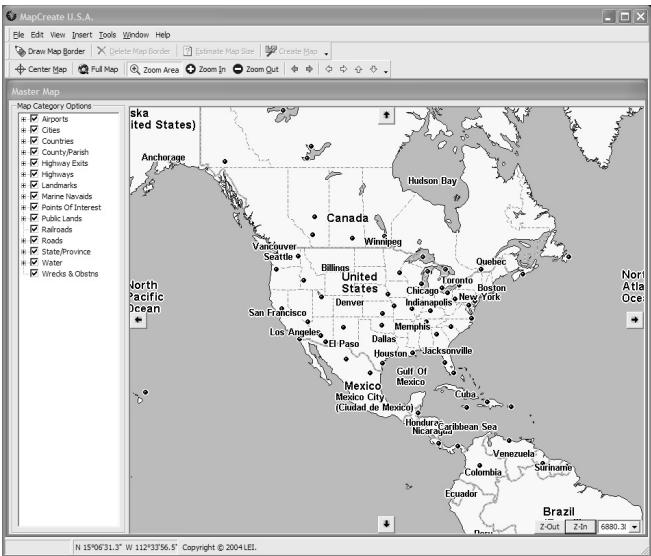

L'Ecran de MapCreate 36

Fermer MapCreate 38
Eléments de l'Ecran MapCreate 38

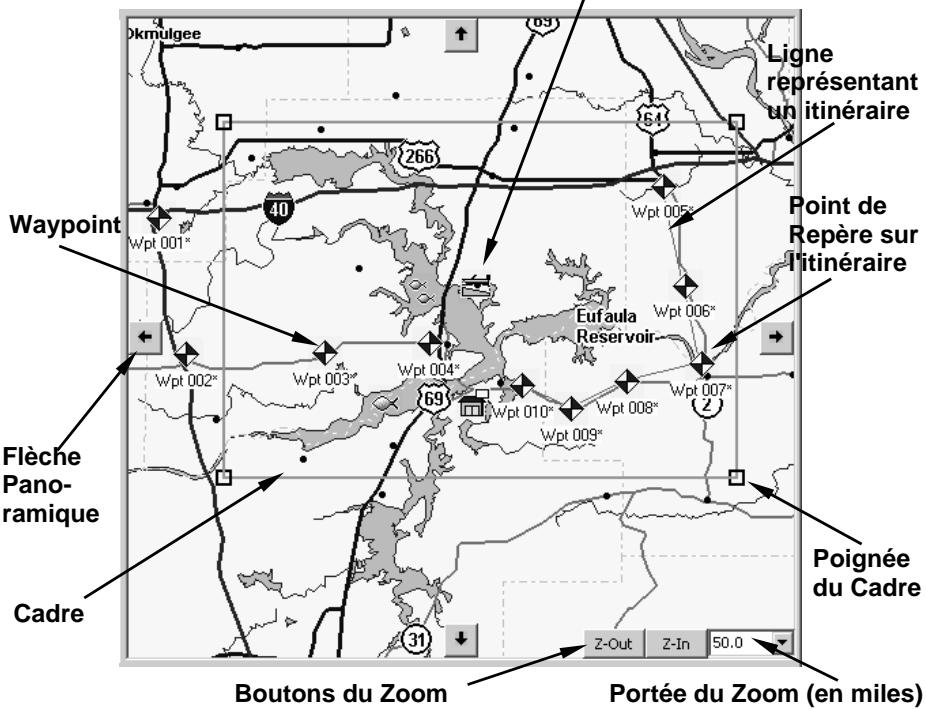

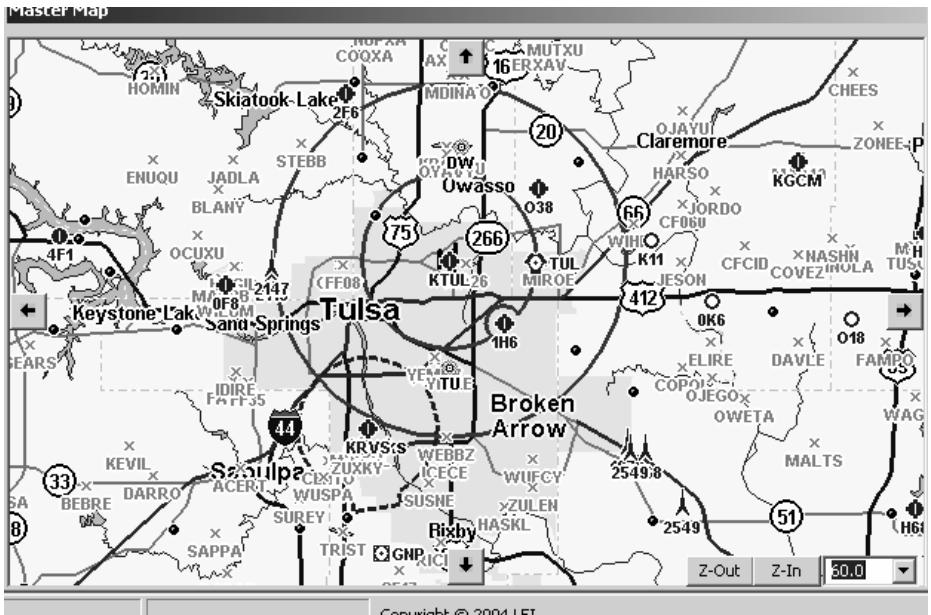

Carte Maitresse (Master Map) 39
Menu Principal 40

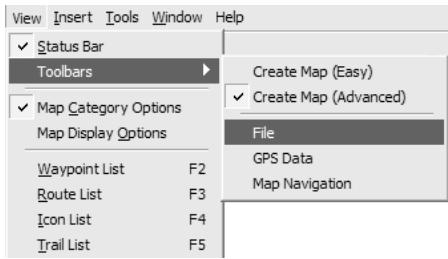

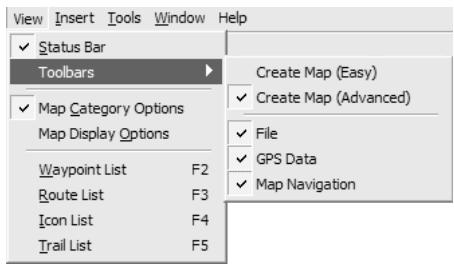

Barre Outils 41
Fenetre des Catégories de Détails Cartographiques 46

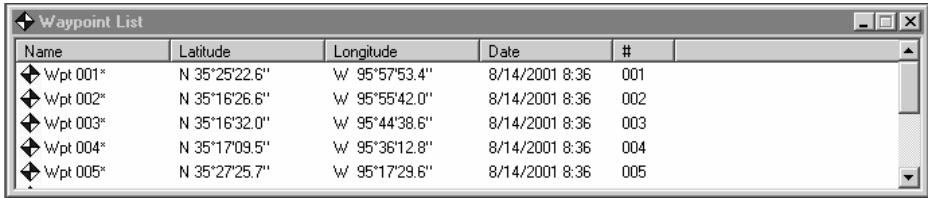

Listedes Points de Repres. 47

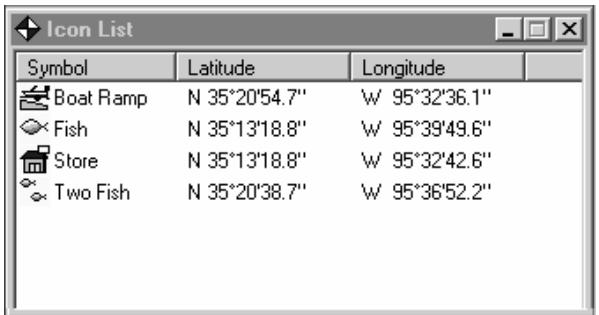

Listedes Icônes 47

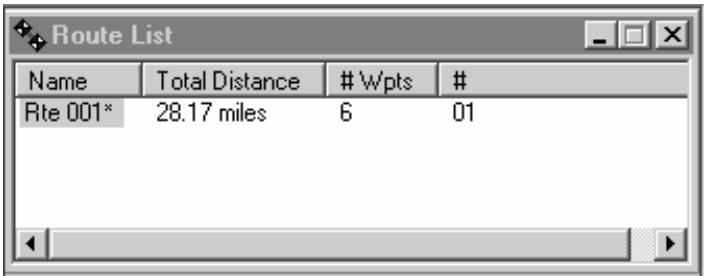

ListedesItinéraires. 48

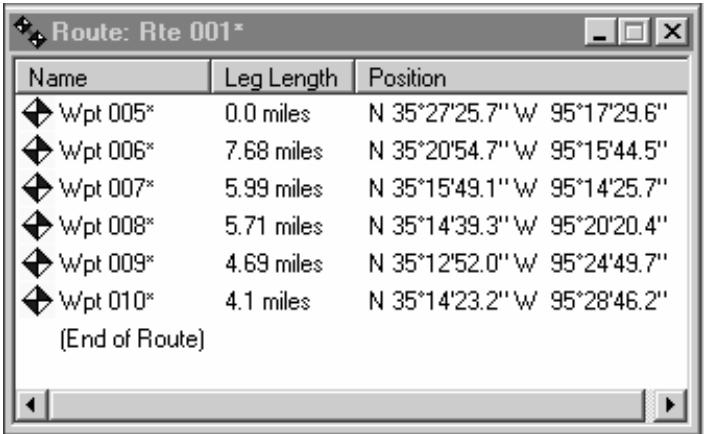

Listedes Waypoints d'un Itinéraire 48

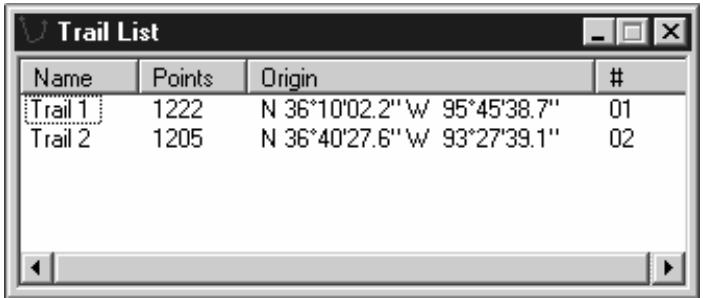

ListedesTracés 49

Se Déplacer sur la Carte Maitresse 50

Flèches Panoramiques. 50
Centrer la Carte (Center Map) 51

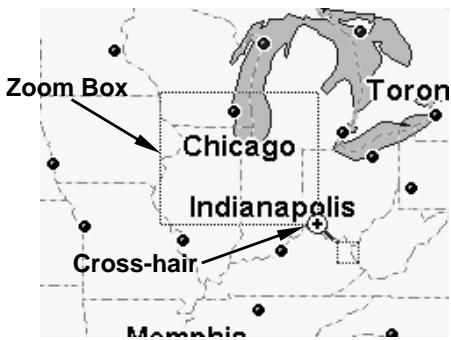

Zoomer (Zoom Area) 51
Zoom Avant/Zoom Arrière (Zoom In/Zoom Out). 52

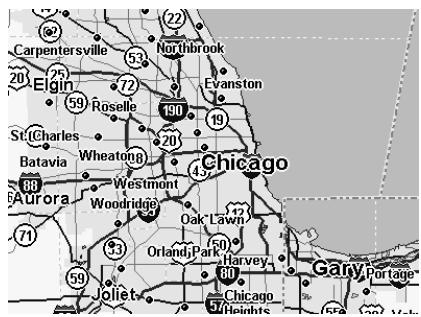

Fenetre de Portee du Zoom 53

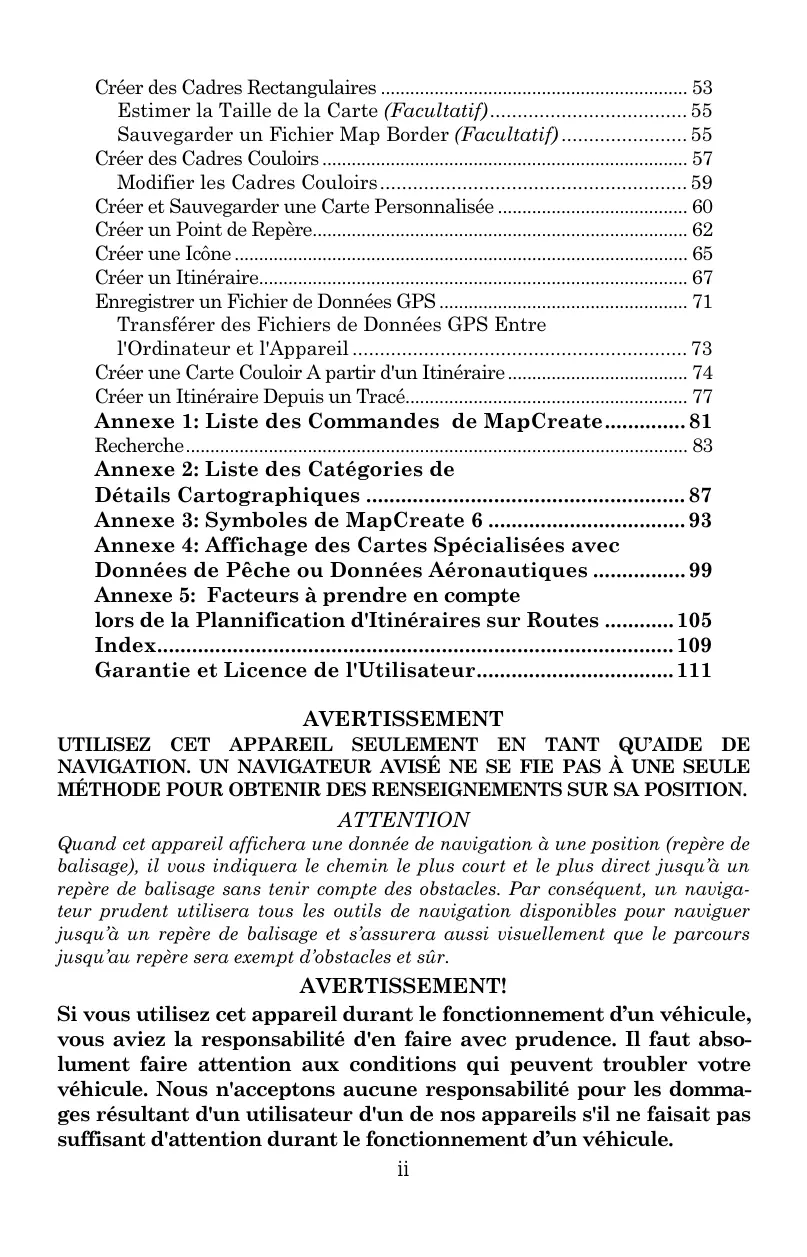

Créer des Cadres Rectangulaires 53

Estimer la Taille de la Carte (Facultatif) 55

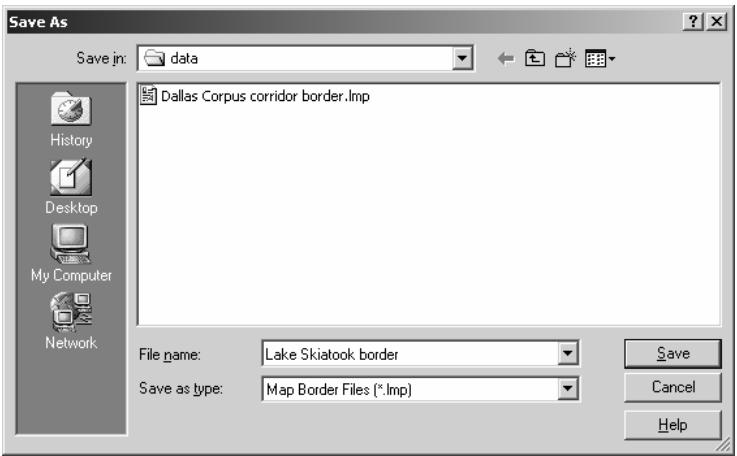

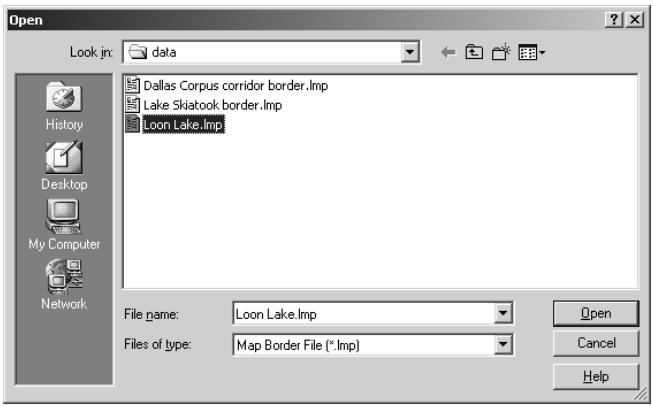

Sauvegarder un Fichier Map Border (Facultatif) 55

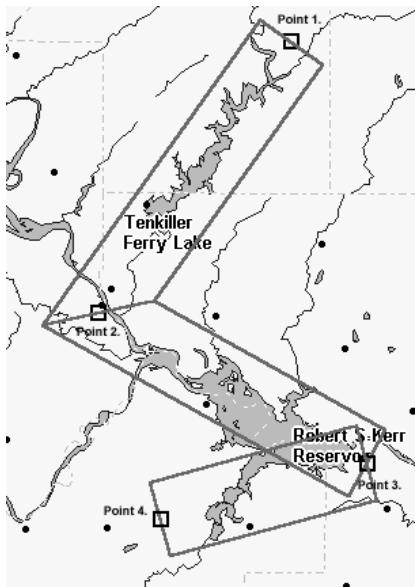

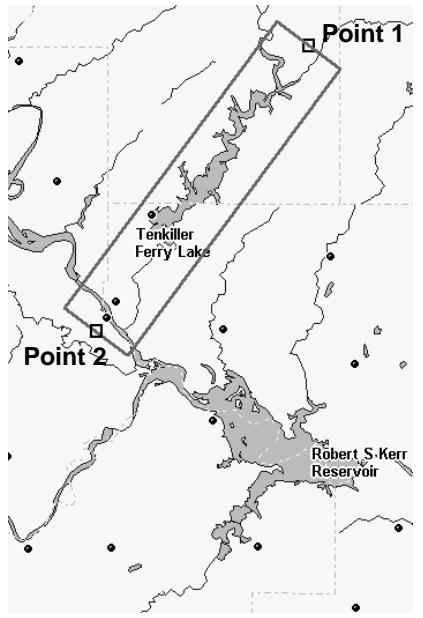

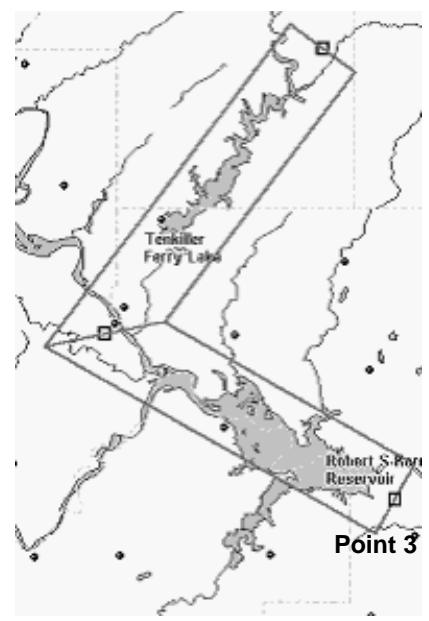

Créer des Cadres Couloirs 57

Modifier les Cadres Couloirs 59

Créer et Sauvegarder une Carte Personnalisée 60

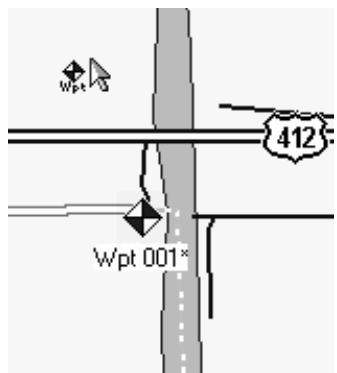

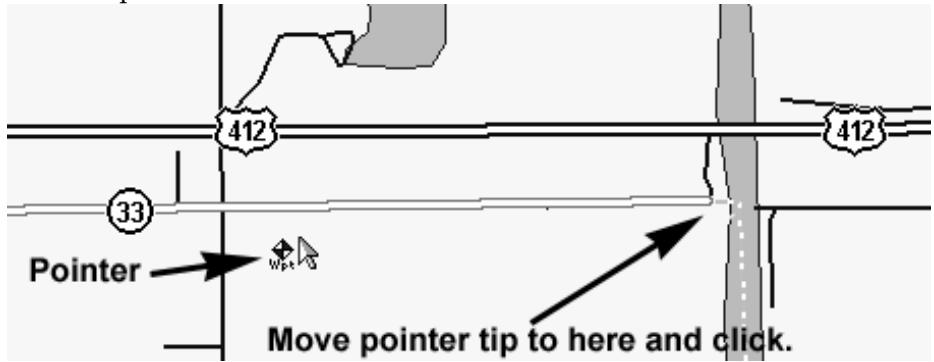

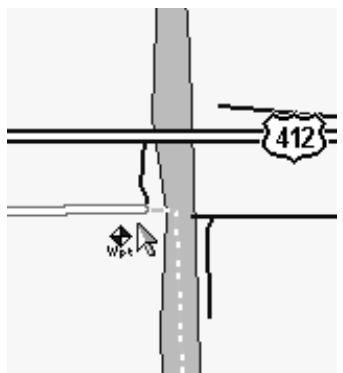

Créer un Point de Repère 62

Créer une Icône 65

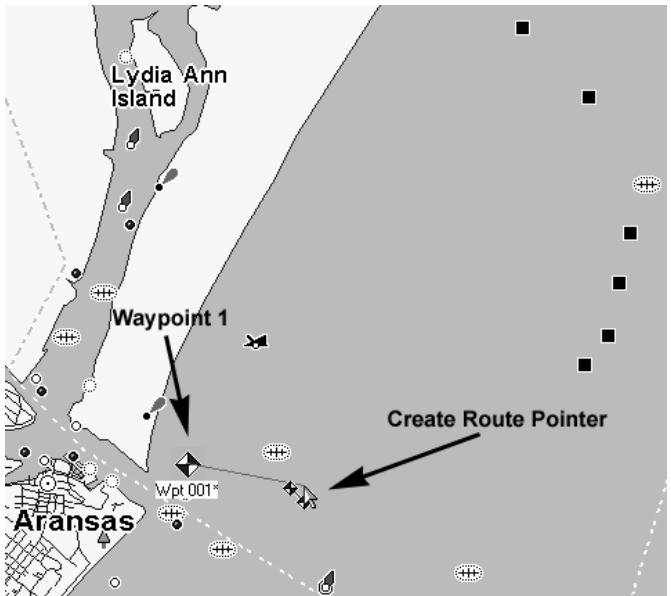

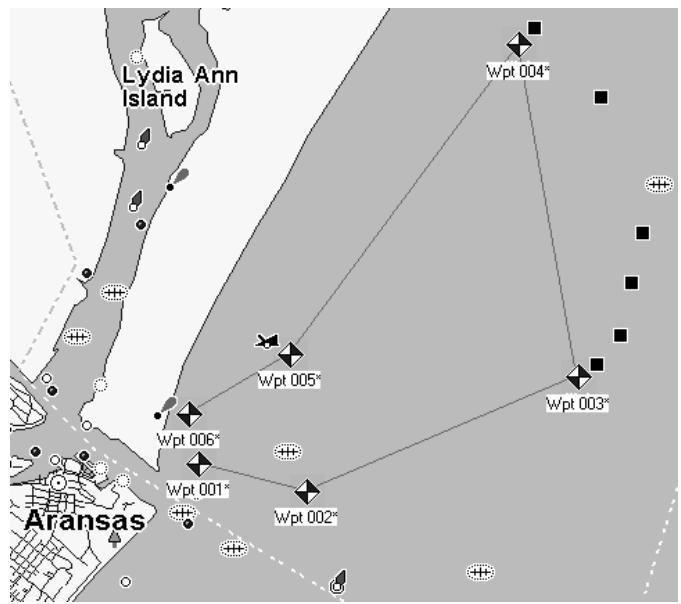

Créer un Itinétaire. 67

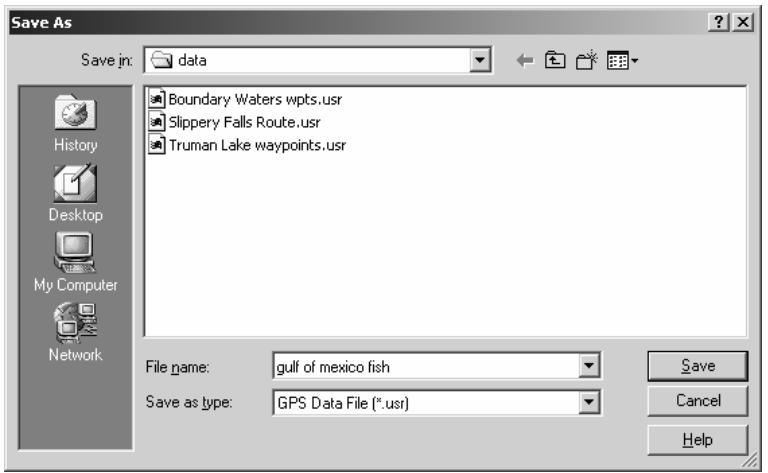

Enregistrer un Fichier de Données GPS 71

Transférer des Fichiers de Données GPS Entre l'Ordinateur et l'Appareil. 73

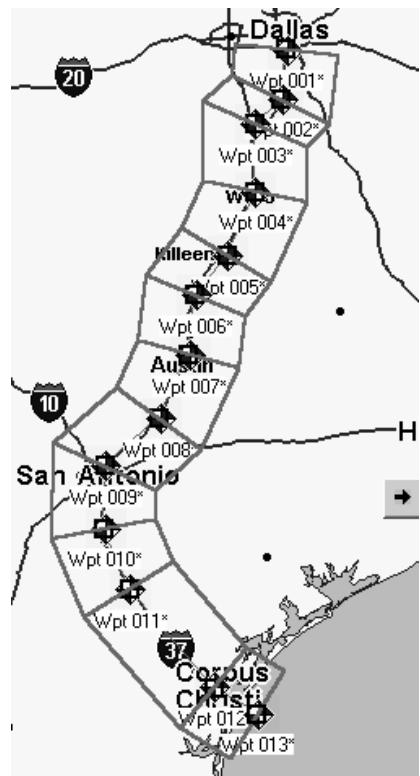

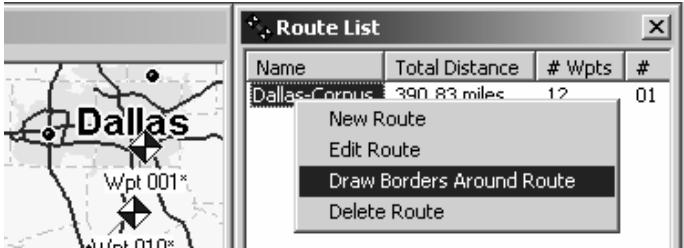

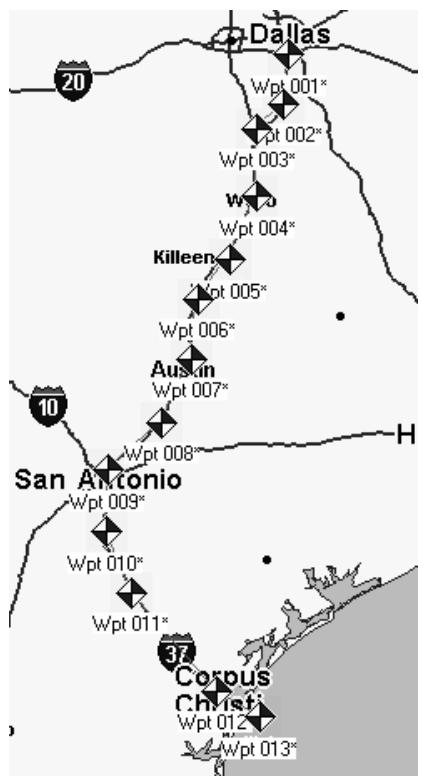

Créer une Carte Couloir A partir d'un Itinétaire 74

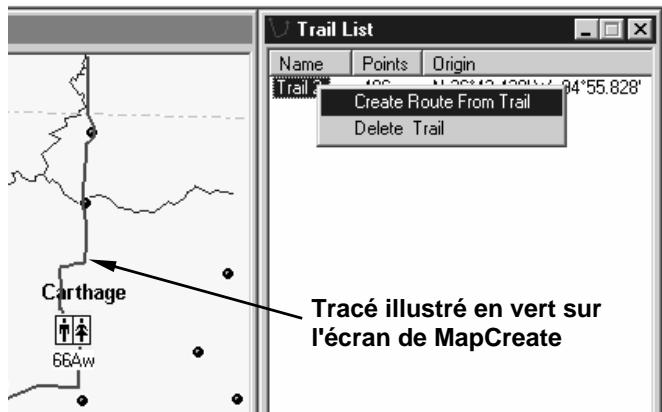

Créer un Itinétaire Depuis un Trace 77

Annexe 1: List des Commandes de MapCreate. 81

Recherche 83

Annexe 2: Listes des Catégories de Détails Cartographiques 87

Annexe 3: Symboles de MapCreate 6 93

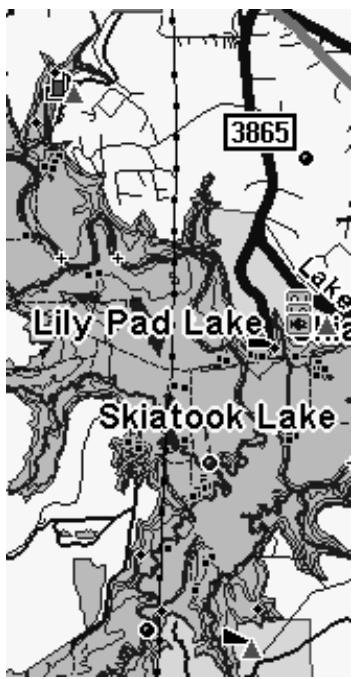

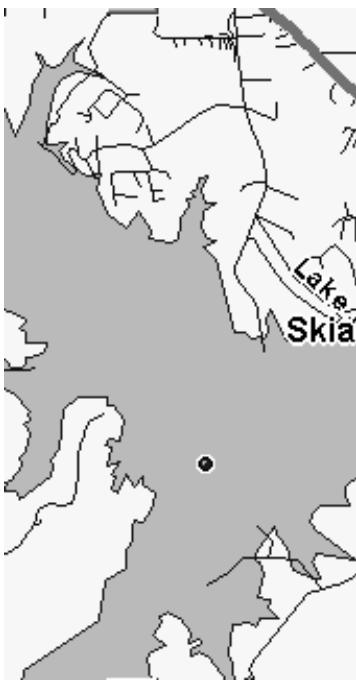

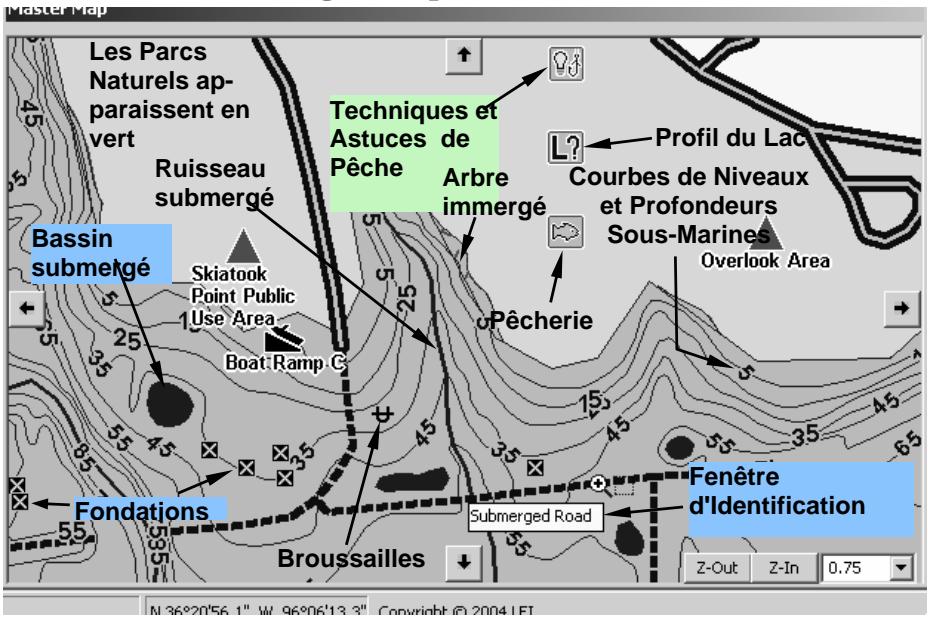

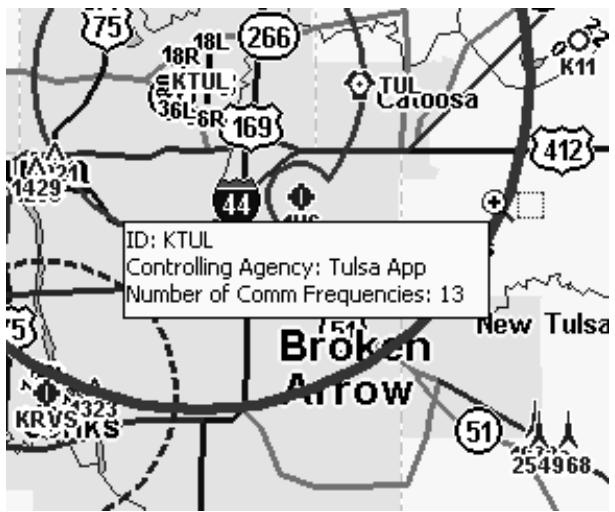

Annexe 4: Affichage des Cartes Spécialisées avec Données de Pêche ou Données Aéronautiques....................................99

Annexe 5: Facteurs à prendre en compte lors de la Plannification d'Itinéaires sur Routes 105 Index 109

Garantie et Licence de l'Utilisateur 111

AVERTISSEMENT

UTILISEZ CET APPAREIL SEULEMENT EN TANT QU'AIDE DE NAVIGATION. UN NAVIGATEUR AVISE NE SE FIE PAS À UNE SEULE MÉTHODE POUR OBTENIR DES RENSEIGNÉMENTS SUR SA POSITION.

ATTENTION

Quand cet apparéil affichera une donnée de navigation à une position (repère de balisage), il vous indiquera le chemin le plus court et le plus direct jusqu'à un repère de balisage sans tener compte des obstacles. Par conséquent, un navigateur prudent utilisera tous les outils de navigation disponibles pour naviguer jusqu'à un repère de balisage et s'assurera aussi visuellement que le parcours jusqu'àu repère sera exempt d'obstacles et sur.

AVERTISSEMENT!

Si vous utilisez cet apparéil durant le fonctionnement d'un vehicule, vous aviez la responsabilité d'en faire avec prudence. Il faut absolument faire attention aux conditions qui peuvent troubler votre vehicule. Nous n'acceptons aucune responsabilité pour les dommages résultat d'un utiliser d'un de nos apparéils s'il ne faisait pas suffisant d'attention durant le fonctionnement d'un vehicule.

Section 1: Introduction

Comment ce manuel peut rapidement vous amenez sur le terrain!

Merci d'avoir besoine MapCreate™, le calculé de cartographie personnalisée pour les apparueils GPS Lowrance et Eagle. Ce manuel a été rédigé en utilisant les versions 6.3 de MapCreate™ U.S.A. et de MapCreate™ Canada. A partir de la version 6.3, toutes les versions de MapCreate fonctionneront de la même façon, mais avec des données cartographiques différentes.

Nous savons que vous étés impatient d'instructor le programme et de创建工作 des cartes, mais nous avons une faveur à vous demander. Avant que vous ne saississiez ce CD, accordez-nous quelques instants pour vous expliquer comment notre manuel peut vous aider à atteigner les excellenturs résultats avec notre logiciel. Notre but est de vous amener rapidement sur les routes, dans les airs, dans les bois ou sur l'eau, le plus simplement possible. Comme vous, nous préférons passer plus de temps à l'extérieur que de dire un manuel!

C'est pourquoi nous l'avons conçu de façon à ce que vous n'ayez pas à le dire entièrement du début à la fin pour obtenir les informations que vous souhaitez. Vous pouvez simplement le feuilleter! Et si vous savez où regarder, nous avons rendu facile la recherche de conseils dont vous pourriez avoir besoin occasionellement.

Le manuel comprend trois sections principales:

Section 1: Introduction contient la Consultation Rapide, qui commence à la page 3. Nous l'avons place au début du manuel pour que vous puissiez la consulterrapidement. La Sec. 1 comprend également des informations générales sur la façon dont MapCreate et ses formats de fichiers fonctionnent. Pour savoir comment interpréter nos instructions, veuillez consulter la partie concernant les Conventions Typographiques à la page 18. Ne manquez pas de direlles les remarques importantes sur le Cryptage des Fichiers et la Limitation du nombre de Cartes à la page 10.

Section 2: Installation de MapCreate (à la page 21) vous aider à installer correctement le logiciel et le lecteur de carte LEI requis sur votre ordinaireur.

Section 3: Guide le l'Utilisateur (à la page 35) est le cœur de notre manuel. Elle vous présente les fenêtres et les barres outils de MapCreate. La Sec. 3 contient des leçons facés à consulter sur les fonctions principales du programme. Ces parties vous montré comment réalisier des

cartes hautement personalisées et des données GPS ainsi que comment les entrer par la suite dans votre apparéil GPS.

Une fois que vous aurez acquis un peu d'expérience avec le logiciel, vous aurez peut être envie d'essayer certaines de ses fonctions avances. Ceci nous amène à la Consultation des Commandes, qui n'est disponible qu'à partir du fichier d'Aide de MapCreate 6. Il contient—par ordre alphétique—les fonctions des commandes les plus avances de MapCreate 6.

Chaque entrée comprend une fenêtre de récapitation dérivant brièvement la fonction associée à une commande ainsi que comment la faire fonctionner depuis le menu, la barre outils ou le clavier. Nous avons ensuite inclu davantage de trucs et astuces de façon à ce que vous puissiez profiter pleinement de toutes les capacités que peut vous offrir MapCreate.

Vous pouvez trouver un exemple du format de la Consultation des Commandes de l'Aide, dans l'Annexe 1 à la fin de ce manuel, à la page 83. L'Annexe 1 comprend l'entrée associée à la Commande d'Aide (Help Command), qui explique comment utiliser l'Aide.

En plus de la Consultation des Commandes, le fichier d'Aide comprend le contenu de la section du Guide de l'Utilisateur. Appuyez simplement sur la touche F1 pour ouvrir l'Aide. Vous pouvez rapidement retrouver des informations en recherchant électroniquement le mot ou la phrase que vous désirez dans le Fichier d'Aide.

Dans notre manuel, nous avons inclus des contenus supplémentaires d'ordre général sous la forme d'annexes que vous retrouverez à la fin de ce manuel. Consultez la Table des Matières pour connaître les thèmes abordés dans chaque annexe.

Une fois le logiciel et le lecteur de cartes installés, passez en revue les thèmes de la Sec. 3. Plus tard, lorsque vous souhaiterez essayer quelles chose de nouveau ou si vous avez une question à propos d'une fonction particulière, reportez-vous à la table des matérières du manuel ou servez-vous de la Consultation des Commandes de l'Aide pour trouvez ce dont vous avez besoin.

Si vous étés un utilisateur avancé en informatique, vous pouvez probablement installer MapCreate et le lecteur de cartes sans le manuel. Cependant, si vous avez besoin d'un peu d'aide, passez à la Sce. 2 et nous vous décririons l'installation étape par étape. (Si cela n'est pas suffisant, attrapez simplement l'ado le plus proche et demander lui de les installer pour vous!)

Si vous avez déjà installé MapCreate, reportez-vous à la Consultation Rapide ci-dessous. Si vous étés du genre à aimer vous renseigner un

peu avant de commencer quelque chose, reportez vous au Fonctionnement de MapCreate à la page 7, ou commencez à prendre connaissance des éléments composant l'écran de MapCreate à la Sec. 3.

Consultation Rapide

Ce résumé en 13 étapes vous permettra de réaliser une carte simple. Vous devriez déjà avoir effectué une installation complète et par défaut du logiciel, et l'un des CDs devrait se trouver dans le lecteur CD-ROM. (Les instructions complètes d'installation commencent à la Sec. 2.) Pour des explications plus détaillées, reportez-vous à la Sec. 3. Avant de commencer, assurez-vous que votre lecteur LEI de cartes MMC soit correctement installé et en marche, et que vous connaissiez la dette lui correspondant. La plupart des boutons de la barre outils sontétiquêtes, et une petite fenêtre d'information apparait lorsque vous passez sur l'un d'entre eux.

Comment réaliser et sauvegarder une carte rectangulaire

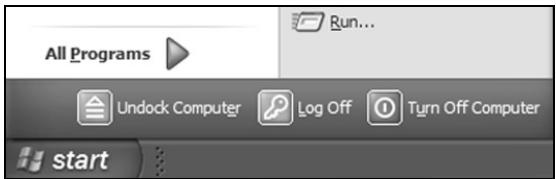

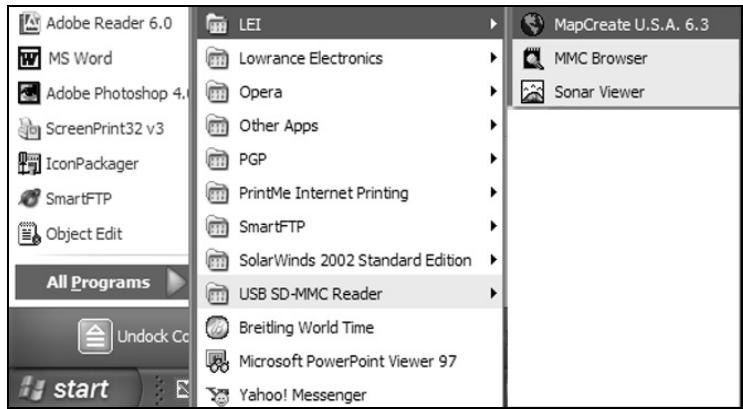

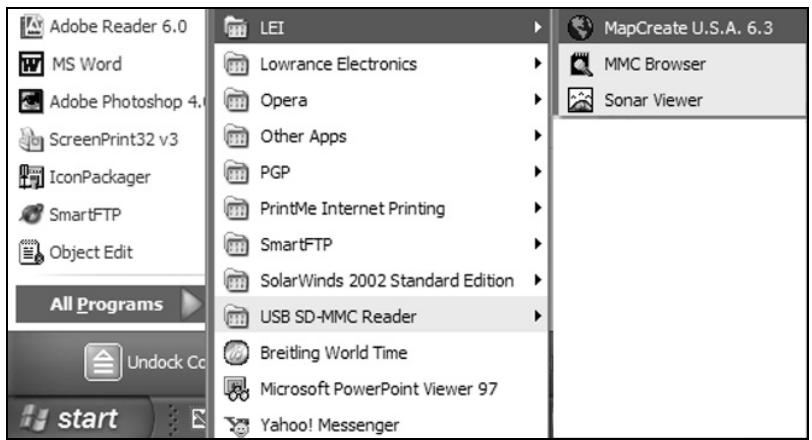

1. Lancez MapCreate en cliquant sur DEMARRER et en besoinant votre version de MAPCREATE depuis le menu.

2. Déplacez-vous sur la Carte Maitresse (Master Map) de façon à visualiser la zone que vous souhaitez inclure dans votre carte. Utilisez les FLECHES PANORAMIQUES pour vous déplacez vers le nord, le sud, l'est ou l'ouest. Utilisez les boutons ZOOM-IN et ZOOM-OUT (Z-IN ou Z-OUT) pour vous rapprochez ou vous éloignez de la zone visualisée, selon vos besoins.

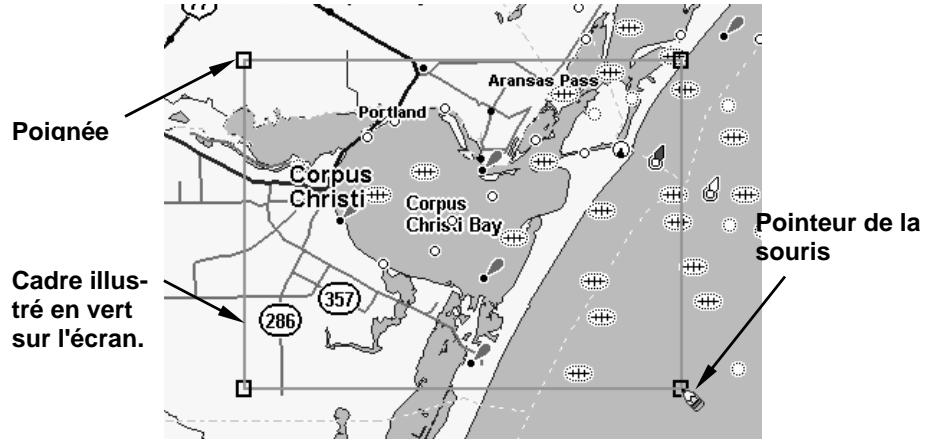

3. Cliquez sur le bouton DRAW MAP BORDERS dans la barre outils. Placez le pointeur de votre souris en haut et à gauche de la zone que vous souhaitez sélectionner. Cliquez, et maintainez enforcé le bouton de la souris et faites glisser le pointeur vers le bas, en diagonale, jusqu'à ce que la zone que vous désirez soit entourée par le cadre vert. Puis relâchéze le bouton de la souris. Vous venez de dessiner un Cadre (Map Border).

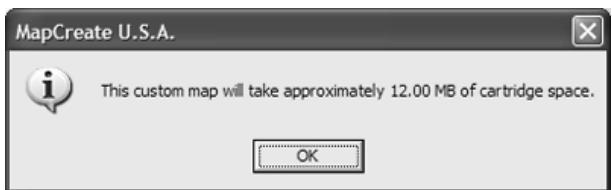

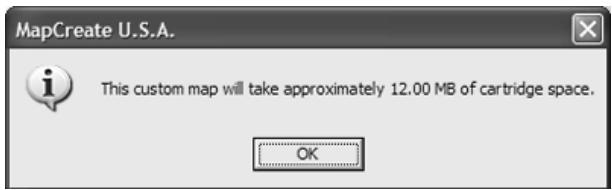

4. Avec le Cadre toujours affiché, cliquez sur le bouton ESTIMATE CUSTOM MAP SIZE, dans la barre outils. Àpres quelques instants, le programme vous donnera une estimation de la taille de votre fichier. Si le fichier peut tenir sur la carte MMC, cliquez sur OK pour effacer le message et passez à l' étape 5. Si le fichier est trop important pour tenir sur la carte mémoire, cliquez sur OK pour effacer le message, puis redessiner un cadre un peu plus petit. Cliquez sur le bouton DELETE MAP BORDER, puis cliquez sur n'importe quel côté du cadre, et redessinez en un plus petit. Utilisez le bouton d'Estimation pour re-érifier la taille du fichier jusqu'à ce que celle-ci soit bonne.

Cliquez sur le bouton OK pour effacer le message de votre écran.

1. Lorsque le fichier est de taille correcte, cliquez sur le bouton CREATE MAP dans la barre outils. Le logiciel affiche un message concernant le copyright et le cryptage.

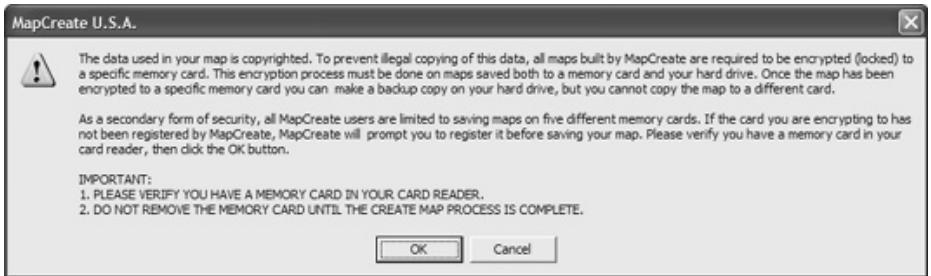

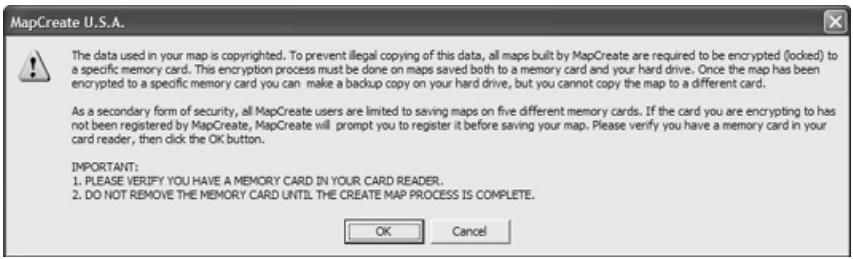

2. Si c'est la première fois que vous essayez de sauvégarder un fichier sur votre carte mémoire, MapCreate aura besoin d'enregistrrer votre carte. Assurez-vous qu'une carte mémoire est présente dans votre lecteur. Cliquez sur Ok pour continuer. (Cliquez sur "Cancel" annulera le processus.) Si vous ave déjà inscrit la carte que vous utilisez, cliquez sur Ok et passez à l' étape 11.

Lisez le message, puis cliquez sur OK pour continuer.

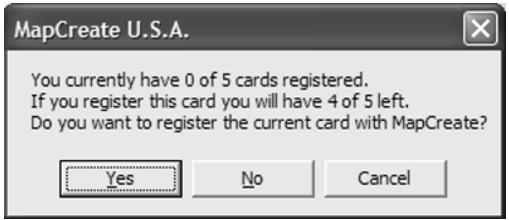

1. Un nouveau message apparait vous demandant si vous souhaitez ou non faire enregistrer votre carte mémoire. Cliquez sur Yes pour procéder à son inscription.

Cliquez sur Yes pour inscrire votre carte mémoire dans MapCreate.

1. Vous pouvez modifier le nom de votre carte mémoire si vous le souhaitez. Effacer le nom par défaut, "Card1," et entrez le nouveau nom. Cliquez sur REGISTER pour continuer.

Effacez le nom par défaut, si vous le souhaitez, et entrez un nouveau nom. Puis cliquez sur Register pour continuer.

1. Un nouveau message vous indique la fin de l'enregistrement de votre carte mémoire. Cliquez sur OK pour continuer.

Cliquez sur OK pour proceder à la creation de votre carte.

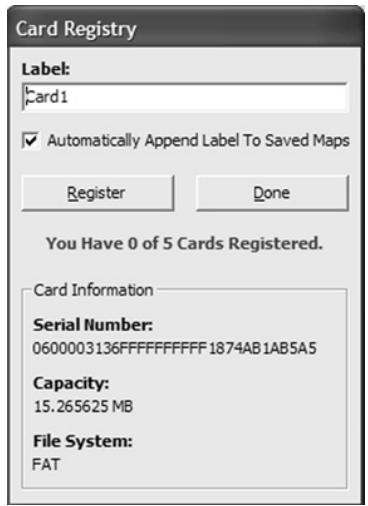

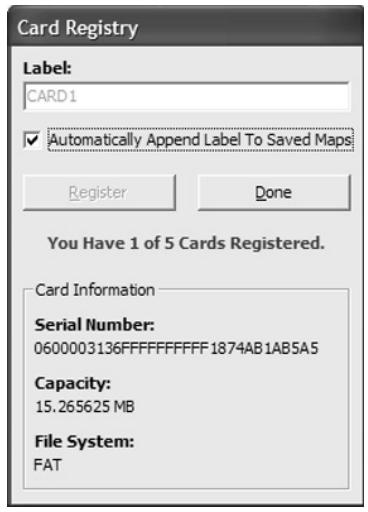

1. La fenêtre d'Inscription de votre Carte Mémoire apparait à nouveau. Cliquez sur DONE pour sauvegarder votre carte.

Cliquez sur Done pour compléter le processus d'enregistrement.

REMARQUE:

Si la case AUTOMATICALLY APPEND LABEL TO SAVED MAPS est sélectionnée (voir figure ci-dessus), MapCreate ajoutera automatique le nom de la carte mémoire à la fin du nom que vous aurez donné au fichier que vous sauvegardez. Prenons la figure ci-dessus comme exemple. Si nous appelons notre carte "Phoenix.lcm," MapCreate nommera automatique le fichier "Phoenix_CARD1.lcm." Pour annuler cette option, cliquez sur la case "Automatically Append..." pour enlever la marque de sélection.

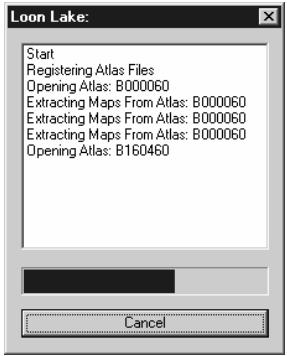

1. Une fenêtre apparaît indiquant la progression de la création de la carte. Lorsque la carte est terminée, MapCreate affiche la fenêtre intitulée SAVE AS. Tapez un nom pour votre Fichier Cartographique, et cliquez sur SAVE. (MapCreate sauvegardera votre nouvelle carte personnalisée sur votre carte mémoire.)
2. Une fois que le logiciel a enregistré la carte sur votre carte mémoire, la fenêtre de Progression disparait. Vous pouze à présent fermer MapCreate etPTRirer la carte mémoire de votre lecteur.
3. Suívez les instructions du manuel de votre GPS pour charger la carte MMC ou SD dans votre apparéil. Ce dernier lira automatiquement la carte lorsqu'il sera mis sous tension.

REMARQUE:

Les cartes Personnalisées et les données GPS ( waypoints, itinéraires, tracés, icones) sont comprises dans deux types différents de fi

chier. Nous décrivons leurs fonctions dans la partie suivante sur le fonctionnement du logiciel.

Comment Fonctionne MapCreate: les Bases

Vou réaliserez des cartes plus rapidement si vous comprenze les étapes au travers desquelles MapCreate doit passer pour faire entrer une carte hautement détaillée dans votre apparéil GPS.

Tout d'abord, les CDs que vous venez d'acquerir contiennent un grand nombre de données cartographiques brutes numériées. Plusieurs centaines de fichiers d'informations cartographiques numériques contiennent les rivages des lacs, les aides à la navigation, les routes, les rivières et toutes les autres informations associées à nos cartes hautement détaillées.

Un formatage recherche est requis pour faire tener le monde entier sur quelques compacts disques. Notre apparéil GPS ne peut pas direc ces fichiers bruts (appelés fichiers atlas). Mème s'il ne pouvait, aucun apparéil GPS ni aucune Carte Multimédia (MMC) ne disposerait de suffisamment de mémoire pour supporter une telle quantité d'informations.

C'est ici que MapCreate intervient. Le programme recherche tous ces fichiers atlas bruts, mélange les différents types d'informations, et les affiche ensuite à l'écran de votre ordinateur. C'est ce que nous appelons la Master Map (Carte Maitresse), soit la fenêtre principale de l'interface MapCreate. En modifiant diverses options de MapCreate, vous pouvez contrôler la quantité de détails géographiques affichés à l'écran.

C'est une carte assez sympathique, mais votre GPS ne peut pas non plus la life sous cette forme. C'est alors que vous intervenez. Vous vous déplacez sur la Master Map et vous localisez la ou les zones dont vous souhaitez réalisier un plan détaillé. Puis, avec la souris de votre ordinaireur, vous dessinez un cadre (map border) autour de la région que vous désirez sélectionner. (Il existe deux ou trois façon de faire ceci... nous vous les décrirons dans quelques minutes.)

Ce cadre n'est pas encore vraiment une carte — il défini seulement, ou délimite, la zone que vous souhaitez inclure dans la version finale de votre carte GPS. Si vous le souhaitez, vous pouvez sauvegarder la limite que vous venez de tracer en tant que Fichier Map Border. MapCreate utilise un cadre comme une liste de courses électronique. Le programme identifie votre cadre, lui associe les informations brutes correspondantes, et les assemble ensuite pour former une carte. Vous pouvez à présent sauvegarder ces données en tant que Fichier Cartographique (Map File) sur une carte MMC (ou SDC) et les charger sur votre apparéil GPS. (Si vous le souhaitez, vous pouvez sau

vegarder le Fichier Cartographique en le copiant depuis votre carte MMC sur le disque dur de votre ordinateur.)

Les informations GPS — telles que les waypoints, les itinéraires ou les tracés — sont générées différemment. Vous pouvez utiliser la souris pour fixer un waypoint ou pour dessiner un trace, puis sauvegarder ces informations en tant que Fichier de Données GPS (GPS Data File). Enregistrez-le directement ou copiez-le sur la MMC et ce fichier est alors prêt à être charge sur votre apparéil GPS. Lorsque votre apparéil établi des traces ou fixe des waypoints sur le terrain, ces informations sont également sauvégardées en tant que Fichier de Données GPS. Notre apparéil GPS peut sauvégarder le fichier sur la MMC, ce qui vous permet ensuite de le recopier sur votre ordinateur. Vous pouvez alors l'ouvrir, le modifier et le sauvegarder avec MapCreate.

Formats des Fichiers & leurs Fonctions

Vou savez à présent comment MapCreate fonctionne. Vous pouvez, si vous le souhaitez, passer à la partie dans laquelle nous vous expliquons comment le formatage de notre texte rend le manuel facile à consulter. Si c'est le cas, reportez-vous à "Comment Utiliser ce Manuel: Conventions Typographiques" à la page 18. Cependant, si vous souhaitez doivent un ou deux conseils supplémentaires, lisezrapidement cette partie décrivant les formats des fichiers avec lesquels MapCreate fonctionne.

Fichier Map Border

Ce fichier définit la limite des données cartographiques brutes qui sont extraites et converties en une carte GPS personnalisée, ou Fichier Cartographique. Les informations de ce fichier-cadre sont affichées sur l'écran Master Map de l'ordinateur sous la forme d'un rectangle vert (cadre rectangulaire) ou d'une forme polygonale de couleur magenta (cadre couoir.) L'extension du fichier est *.lmp.

Avec MapCreate 6.3, vous pouvez dessiner un cadre, puis creer et sauvegarder une carte sans avoir à enregistrer le cadre. Cependant, certains utilisateurs de MapCreate préférent tout de même sauvegarder leurs cadres en tant que Fichiers Map Border. Ceci leur permet d'apporter des modifications à un cadre ou même de le combiner à d'autres cadres sans avoir à le(s) redessiner complètement à chaque fois. Par défaut, MapCreate sauvegardera dans un premier temps un Fichier Map Border sous C:\Program Files\LEI\MapCreate\Data, mais si vous préférez, vous pouvez le sauvegarder sur votre carte mémoire. Si vous le sauvegardez à un autre emplacement, MapCreate s'enouvendra automatiquement lors de la prochaine sauvegarde. La version 6.3 stocke également les informations relatives à une cordure dans chaque Fichier Cartographique. Ceci vous permet de générer une cordure simplement

en ouvrant un Fichier Cartographique existant, y-comprises les cartes créées avec les versions précédentes de MapCreate 6.

Un Fichier Map Border peut contenir une ou plusieurs séries de cadres, qui ne doivent pas nécessairement se trouver l'un à côté de l'autre sur la carte. Par exemple, vous pouze dessiner un cadre rectangulaire autour d'un lac, puis dessiner un second cadre couloir autour d'un autre lac se trouvant à plusieurs kilomètres de distance, et les inclure tous les deux dans un seul Fichier Map Border. Il n'este aucune limite (autre que l'espace libre sur votre disque dur, et sur votre carte MMC ou SD) pour le nombre de sélections différentes que vous pouze inclure dans un Fichier Map Border. Vous pouze ouvrir et modifier un Fichier Map Border puis enregistrer le fjichier avec les changements que vous aurez effectués.

Fichier Cartographique

C'est le format utilisé par votre apparéil GPS. MapCreate se sert des limites que vous avez dessinées (ou sauvégardées en tant que Fichier Map Border), extrait les informations associées à cette zone depuis la base de données atlas brutes du CD, puis convertit le tout en un Fichier Cartographique. Nous appelons cette procédure de conversion "création de la carte". L'extension du fichier est *.lcm.

Par défaut, MapCreate enregistre un Fichier Cartographique directement sur votre carte mémoire MMC. Si vous préférez, vous pouvez sauvegarder un Fichier Cartographique sur le disque dur de votre ordinateur. Lorsque de la place est disponible sur le disque dur, beaucoup d'utilisateurs aient archiver les Fichiers Cartographiques sous C:\Program Files\LEI\MapCreate\Data. Ceci vous permet de changer les cartes sur votre carte mémoire et de réutiliser une carte infiniment sans avoir à la recréer à chaque fois. Si vous sauvegardez une carte sous le fichier Data, MapCreate s'enouvendra lors de la prochaine sauvegarde de la carte, pendant la session en cours. La prochaine fois que vous lancerez MapCreate, les sauvegardes de la carte se feront de nouveau par défaut sur la carte MMC.

Vous ne pouvez pas apporter de modifications à un Fichier Cartographique une fois que celui-ci a été créé. Si vous souhaitez effectuer des modifications sur une carte, returnez à sa version originale en tant que Fichier Map Border, ou récapérez les cadres en ouvrant le Fichier Cartographique (.lcm). Apportez vos modifications au cadre, puis créez un nouveau Fichier Cartographique. Vous pouvez effacer l'ancien fichier, ou simplement enregistrer la nouvelle carte par-dessus l'ancienne.

Remarques Importantes: Cryptage des Fichiers et Limitation du nombre de Cartes

Nous achetons et recueillons des données cartographiques auprès de plusieurs sources. La plupart de ces données possèdent des droits de reproduction et de traduction réservés, et nos fournisseurs exigent que nous protégions nos cartes de la copie illégale. Un premier niveau de protection impose qu'un CD MapCreate se trouve dans le lecteur de disque à chaque fois que vous lancez le programme. Nous cryptons également les Fichiers Cartographiques, et limitons le nombre de cartes MMC ou SD que vous pouvez utiliser pour stocker vos cartes.

Cryptage du Fichier Cartographique

Par obligation, toutes les cartes créées avec MapCreate sont cryptées (ou réservées) à une carte mémoire particulière. Ce procédé de cryptage doit être effectué pour les cartes enregistrées sur une cate mémmoire et sur votre disque dur. Une fois qu'une carte a été cryptée sur une carte mémoire particulière, vous pouvez réaliser une copie de sauvegarde sur votre disque dur, mais vous ne pouvez pas copier la carte sur une carte mémoire différente. (Ou plutôt, vous pouvez la copier sur une autre carte mémoire, mais votre apparéil GPS ne la reconnaître pas. Pour qu'il fonctionne, un Fichier Cartographique doit résider sur la carte mémoire à laquelle il a été attribué par cryptage.)

Nombre Limité de Cartes Mémoires

Tous les utilisateurs de MapCreate sont limités à cinq cartes mémoires différentes pour sauvegarder leurs cartes. MapCreate garde en mémoire le nombre et l'identité de vos cartes mémoires en "inscrivant" chacune d'entre elles au programme. Le logiciel permettant l'inscription des cartes mémoires ne fonctionnera pas avec les lecteurs d'un tiers, de cette façon, MapCreate ne fonctionnera qu'avac le lecteur de cartes fourni par LEI. Une fois que vous aurez inscrit une carte mémoire, vous ne pourrez jamais annuler son inscription ni l'échanger contre une autre carte mémoire.

Puisque vous étés limité à cinq cartes mémoires, nous vous recommandons fortement de bien penser au type de trajet que vous aurez à effectuer et à la taille des graphiques cartographiques dont vous aurez besoin, avant d'acheter de nouvelles cartes mémoires. Ces dernières sont disponibles en tailles différentes, il est donc important de planifier un minimum et d'ajuster la capacité de votre carte mémoire au type de cartographie dont vous aurez besoin.

Pour vous aider àCHOISIRqueltypedecartesacheter,réalisiezdes cadres couvrant le type de trajet auquel vous vous attendez.Puis utilise

sez la commande "Estimate Custom Map Size" pour calculer la taille du fichier lui correspondant.

Par exemple, un client du Missouri voyage et pêche féquèment dans la zone couvrant les quatre états du Kansas, du Missouri, de l'Arkansas et de l'Oklahoma. Il a acquis une MMC de 128MB, qui peut conténir l'intégralité des quatre états. Ceci lui permet de parcourir de longues distances sur de longues périodes sans avoir besoin d'un ordinateur pour changer les cartes se trouvant sur sa carte mémoire.

Pour vous donner une idée de la taille que peut atteindre un Fichier Cartographique, nous avons réalisé plusieurs exemples en utilisant les versions ordinaires (sans données topographiques) de MapCreate USA et de MapCreate Canada, avec toutes les catégories cartographiques inclues. (La taille variera en fonction du type de MapCreate que vous possédez.)

Aux Etats-Unis, le Lac Michigan représentée approximativement 26MB, l'intégrality du Missouri représentée 41MB et l'état de Californie environ 87MB. Une carte couloir de six miles de large allant de San Diego, Californie, à la frontière entre le Maine et le Canada, en suivant les autoroutes Inter-états, représentée environ 50MB.

Au Canada, une carte du Lac Wyoming (incluant les lacs principaux au nord-ouest) est de 6,84MB. L'intégralité du Saskatchewan prend 64MB, et la Colombie Britannique 69MB. Une carte couloir de six miles de large allant de Prince Rupert sur la côte ouest à Louisbourg sur la côte est, en suivant les autoroutes Trans-Canada, représentée environ 35MB.

Remarques Importantes Concernant la Taille des Cartes et des Fichiers

La taille d'un Fichier Cartographique est importante. Elle doit être suffisamment petite pour tener sur une carte MMC (MultiMedia Card) que votre apparéil GPS utilise pour stocker des données. Ce support solide de mémoire instantanée a environ la taille d'un tambre poste. (Les cartes SD [Secure Digital] sont également compatibles avec les produits Lowrance ou Eagle utilisant les cartes MMC.)

Au moment de l'impression, les cartes MMC expériées avec l'Ensemble d'Accessoires GPS de MapCreate 6.3 sont de 32MB. Si vous utilisez une carte MMC de 32 MB, la taille de votre Fichier Cartographique doit être inférieure à 32 MB de façon à tener sur la carte mémoire. (Ce problème de place est le même qu'avez les disquettes; vous ne pouvez pas réellement faire tener un fichier de 1.44 MB sur une disquette de 1.44 MB du fait de l'espace requis pour la table d'allocation des fichiers du disque. Dans le cas d'une carte MMC de 32 MB, l'espace réellement utilisable est d'environ 29 MB à 30 MB.)

Les MMCs et les SDs sont utilisées dans une variété d'autres apareils digitaux. La plupart des magasins d'électronique vendent des cartes MMC et SD, et au moment de l'impression, celles-ci étaient disponibles en 16 MB, 32 MB, 64 MB, 128 MB, 256 MB et 512MB. Des cartes avec une capacité de mémoire encore plus grande seront très probablement disponibles dans le futuror. MapCreate est un outil puissant pour votre GPS, car il vous permet de faire correspondre la taille de votre fichier et son niveau de détaill à la capacité de mémoire de votre carte et à vos besoin.

REMARQUE:

Du fait des normes du logiciel des appareils GPS, les cartes MMC ou SD peuventContainir un maximum de 32 fichiers differents pour le iFINDER® de Lowrance, et de 1000 fichiers differents pour tous les autres récepteurs GPS Lowrance ou Eagle. La quantité totale d'informations ne peut pas excéder la capacité de la MMC, peu importe le nombre de fichiers. Par exemple, une MMC de 8 MB dans un iFINDER pourrait containir un fichier d'environ 7,66 MB, ou bien 32 fichiers, tant que la totalité des 32 fichiers n'excèdent pas 7,66 MB.

D'autres marques d'appareils GPS utilisent des connections directes par cable, via un port série, pour transférer des cartes hautement détaillées depuis un ordinateur vers l'appareil GPS. Lowrance et Eagle sont passés de cette méthode traditionnelle aux cartes mémoires amovibles pour différentes raisons. Un lecteur de carte USB transfère une carte personnalisée de taille importante vers votre appareil 30 fois plus rapidement qu'un cable de connection série. Les cartes mémoire amovibles signifient que vous n'avez pas besoin d'avoir un ordinateur et un cable avec vous pour charger une nouvelle carte une fois sur le terrain. Si l'appareil est installé dans un vehicule, vous n'avez pas besoin de le démonter et de le transporter vers un ordinateur. La capacité efficace de mémoire cartographique de votre appareil GPS n'est limitée que par la capacité et le nombre de cartes mémoire que vous souhaitez transporter avec vous. C'est un dispositif pratique pour les longs voyages ou pour les utilisateurs qui ne peuvent pas transporter d'ordinateur portable avec eux.

Quatre facteurs contrôle la Taille d'un Fichier Cartographique: 1. l'option de réglage du niveau de précision de la carte, 2. le nombre de catégories déléments de la carte qui sont activées, 3. la quantité déléments naturels ou urbains rencontres dans la zone sélectionnée, 4. la quantité de territoire, c'est-à-dire le nombre de mêtres carrés ou d'hectares couvert par la zone sélectionnée.

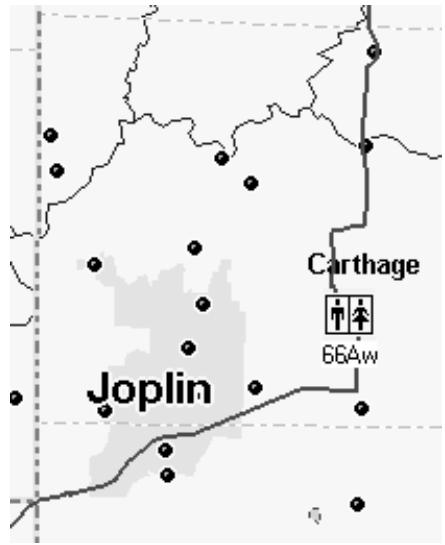

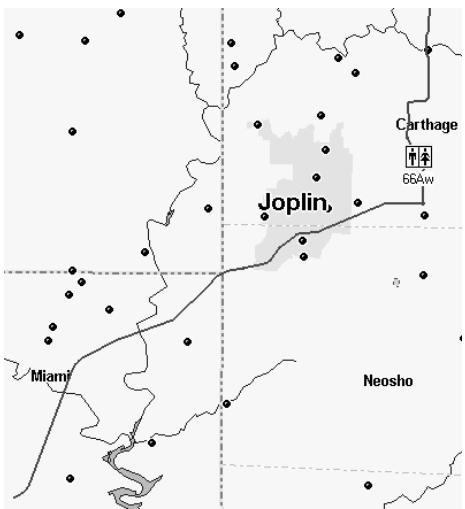

Les Choix de Niveau de Détail (Detail Level Option) peuvent être régles sur haut ou moyen. Plus les détails sont nombreux, plus le fichier est de taille importante.

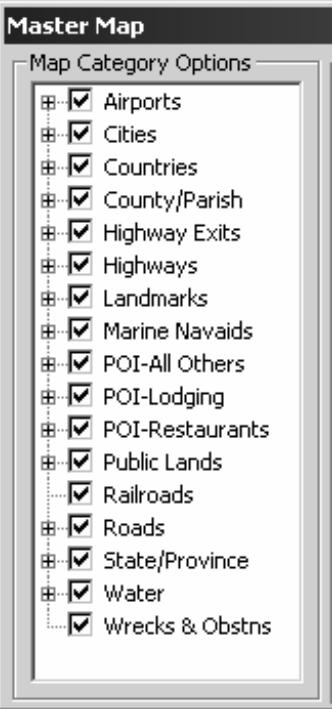

Il existe des dizaines de Catégories de Détails Cartographiques (Map Category Options) que vous pouvez activer ou désactiver. Elles comprend les éléments naturels — tels que les rivières — et les éléments développés par l'homme comme les routes, les entreprises ou autres points d'intérêt. Plus le nombre de catégories et de souscatégories activées est grand, plus la taille du fjichier est importante.

Le niveau de développement d'une zone est un facteur que vous ne pouvez pas contrôler. Par exemple, un kilomètre carré couvrant une zone urbaine engendrera un fichier de taille plus importante qu'un kilomètre carré couvrant une région déserte avec quelques sentiers.

La quantité de territorie que vous incluez dans une carte est un facteur major. Plus vous incluez un grand nombre d'hectares, plus la taille du fichier sera importante.

Les thèmes abordés dans ce manuel ont été écrits en utilisant les réglages par défaut de MapCreate, soit avec une haute précision et avec toutes les catégories activées. Si vos premières cartes ne tiennent par sur votre carte MMC ou SD, reportez-vous à la Consultation des Commandes de l'Aide pour des instructions plus détaillées sur le contrôle de la taille des fichiers.

Fichier de Données GPS

Ce format de fichier comprend toutes les informations de navigation GPS ( waypoints, icones de repérage, itinéaires et tracés) utilisées par votre apparéil GPS et par MapCreate. Son extension est *.usr (pour User file). Par défaut, MapCreate enregistrure un Fichier de Données GPS sous C:\Program Files\LEI\MapCreate\Data, mais vous pouvez, si vous le souhaitez, l'enregistrer directement sur votre carte MMC. Si vous choisissez une autre destination, MapCreate s'enouvendra lors de la prochaine sauvégarde. Puisque les fichiers de données GPS ne sont pas cryptés, la façon dont vous déplacez les fichiers .usr n'a pas d'importance. Comme avec tout autre fichier Windows, vous pouvez librement et infiniment faire glisser ces fichiers depuis votre disque dur vers toute carte MMC, ou inversement.

Vous pouvez ouvrir et modifier un Fichier de Données GPS une fois que celui-ci a été créé. Les contenus peuvent inclure n'importequelle combinaison de waypoints, d'itinéaires, de traces et d'icones de repérage. Les informations apparaissent graphiquement sur la Carte Maitresse sous la forme de symboles arrivagnés de noms. Les mêmes informations sont

égardless disposibles sous la forme d'une liste, telle que la liste des Waypoints.

Votre appeareil GPS enregistre les informations collectées sur le terrain sous ce même format afin que MapCreate puisse être utilisé pour sauve-garder les données utiles à un trajet ultérieur. Cela simplifie également l'échange de données GPS avec des amis utilisant des équipements GPS Eagle ou Lowrance.

Fichier Texte ASCII

Il sagit d'un format texte universel compatible à toute unité de traitement de texte ou autre logiciel. MapCreate peut échanger des listes d'itinéaires et de waypoints avec d'autres programmes cartographiques en important et en exportant les informations GPS sous forme de fichiers/textes ASCII délimités par des virgules. ASCII (prononcez "aski") utilise l'extension *.txt. Vous n'avez pas besoin de travailleriez avec ces fichiers, à moins que vous ne prévoyiez d'échanger des itinéaires et des waypoints entre MapCreate et d'autres programmes cartographiques. Si vous souhaitez créé un fichier texte manuellement, ou si vous avez besoin de modifier manuellement le fichier texte d'un waypoint ou d'un itinéaire, voici le format de position d'un waypoint que MapCreate exportera ou importerera:

[latitude],[espace][longitude],[espace][nom du waypoint]

Chaque position est écrite en degré (format decimal). Pour les latitudes Nord, utilisez la latitude sans aucun symbole la précédant. Pour les latitudes Sud, un signe moins doit précéder le nombre, comme ceci: -latitude.

Pour les longitudes Est, utilisez la longitude sans aucun symbole la précédant. Pour les longitudes Ouest, un signe moins doit precedence le nombre, comme ceci: -longitude.

Le premier waypoint dans l'exemple suivant de fichier texte est N 36.06079846°, W 95.78354912°.

Pour les itinéaires, la séquence est importante. La 1^ère ligne est le wpt 1, la 2^ème ligne est le wpt 2, et ainsi de suite.

Les Fichiers Textes sont sauvégardés sous C:\Program Files\LEI\MapCreate\Data. Pour plus d'informations sur l'utilisation des fichiers/textes, reportez-vous aux thèmes "Export GPS Data," "Import Route" et "Import Waypoint List" de la Consultation des Commandes de l'Aide.

Fichier de Gestion des Données (GDM File)

Il sagit d'un ancien format utilisé par MapCreate 5 et MapCreate 4 pour stocker les données de navigation ( waypoints et autres). MapCreate 6 peut ouvrir ces fichiers, rendant ainsi le programme compatible aux versions précédentes 5 et 4. L'extension du fichier GDM est .low. Bien que MapCreate 6 soit conçu de manière à pouvoir charger et dire les anciens fichiers de données GPS .low, MapCreate 6.0 sauvégardera les Fichiers de Données GPS uniquement dans le nouveau format .usr. Veuillez notes que votre apparéil GPS compatible à MapCreate 6 ne peut dire que les fichiers .usr.

Fichier Atlas

Il sagit du format de fichier "brut" des données cartographiques et hydrographiques de vos CDs, couches après couches. Vous n'aurez jamais besoin de travailler directement avec ces fichiers. MapCreate en extrait des données pour afficher la Carte Maitresse que vous pouvez voir apparaitre dans la fenêtre principale de votre ordinateur. Le calculi associe les informations du Fichier Map Border avec les Fichiers Atlas pour creer les Fichiers Cartographiques destinés à vore appareil GPS.

REMARQUE: Formats des Cartes MMC

Si vous possédez une ancienne carte MMC qui a été formatée par un lecteur de cartes MMC Lowrance à port parallèle, le format de la carte peut ne pas être compatible à votre nouveau lecteur à port USB. Si c'est le cas, vous pouvez conserver l'histoire de vos données GPS en les copiant sur votre disque dur, en utilisant votre lecteur à port parallèle. L'ancienne carte MMC peut alors être reformatée de façon à pouvoir fonctionner avec le nouveau lecteur USB. Pour reformater une carte MMC, reportez-vous aux instructions relatives à l'utilisation de votre lecteur MMC USB, ou de votre apparéil GPS/sonar.

Si vous doivent formater toute carte MMC, vous devriez savoir que MapCreate, tout comme tout autre produit Lowrance ou Eagle, ne lira que les cartes formatées FAT. Les cartes MMC formatées FAT 32 ou NTFS ne fonctionneront pas avec ces produits.

AVERTISSEMENT:

Vous ne devriez jamais formater une MMC contenant une carte Navionics® ou une base de données pour l'aviation

Jeppesen. Le formatage effacerait definitivement la carte ou les données aeronautiques de la carte MMC.

Compatibilité aux Appareils GPS

MapCreate 6.3 est compatible à tous les apparèils GPS de cartographie Lowrance et Eagle qui utilise des cartes mémoires amovibles MMC/SD. Certains apparèils, cependant, nécessitant peut être une mise à jour gratuite de leur logiciel pour fonctionner avec MapCreate 6.3. Ces mises à jour sont disponibles sur les sites www.lowrance.com ou www.eaglegps.com. Recherche la section MapCreate 6.3, qui contient une liste des apparèils nécessitant des mises à jour. Suivez les liens pour télécharger votre mise à jour gratuite.

Si vous avez des questions, appelez le service clientèle pour votre apparreil GPS. Les informations relatives au contact de ces services se trouvent à la fin de ce manuel.

Détail Cartographique: Il y a plus ici que l'oeil ne peut voir.

Les Fichiers Cartographiques que vous créez avec MapCreate contiennent plus de détails cartographiques que ne sont visibles à l'écran de votre ordinateur. Notre apparéil GPS compatible à MapCreate 6 profite pleinement de ces informations supplémentaires.

Services proposés aux Sorties d'autoroutes

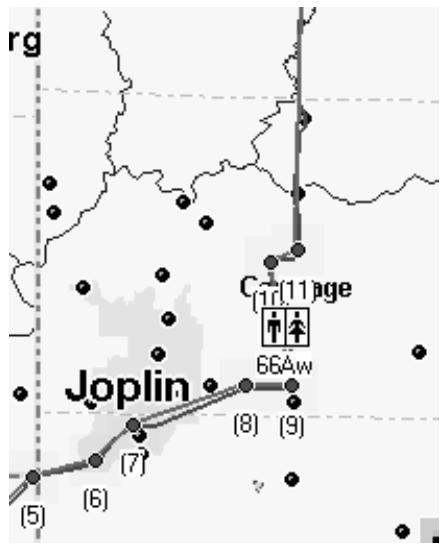

Par exemple, placez le pointeur de votre souris sur un symbole de sortie d'autoroute affchéé à l'écran de votre ordinateur, vous verrez alors apparaître une fenêtre d'identification affichant le nom de la sortie. Cependant, sur l'appareil GPS Lowrance ou Eagle, le même symbole de sortie activera une fenêtre avec le nom de la sortie et les symboles de tous les services disponibles aux alentours de cette sortie. Le GPS peut également vous fournir une liste de ces services.

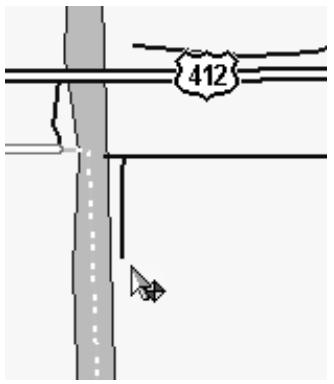

Curseur placé sur le symbole de sortie

Fenêtre d'identification

A gauche, l'écran d'un GPS iFINDER affichtant la fenêtre d'identificaiton de la sortie avec les icônes des services proposés aux alentours. A droite, le iFINDER peut alors afficher une liste de ces services sous forme de texte.

Trouver des Points d'Intérêts

Sur la Carte Maitresse de l'ordinateur, placer le CURSEUR sur le symbole d'un Point d'Intérêt (POI) active une fenêtre d'identification avec le nom du POI. Avec MapCreate 6.3, lorsque les informations sont disponibles, la fenêtre d'identification affiche également l'adresse du POI et le numéro de téléphone lui correspondant. Cette fenêtre détaillée n'est disponible que pour les éléments identifiés comme Points d'Intérêts.

Carte avec la fenêtre d'identification affichtant les informations relatives au POI.

Avec un GPS Lowrance ou Eagle, tous les POIs possèdent un nom, une adresse et un numéro de téléphone.

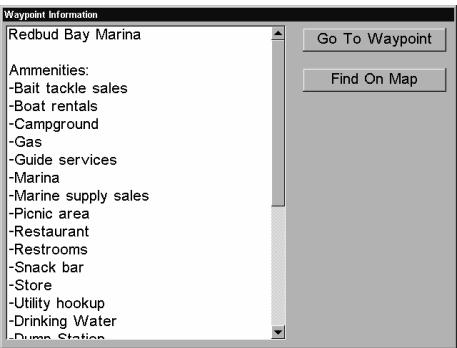

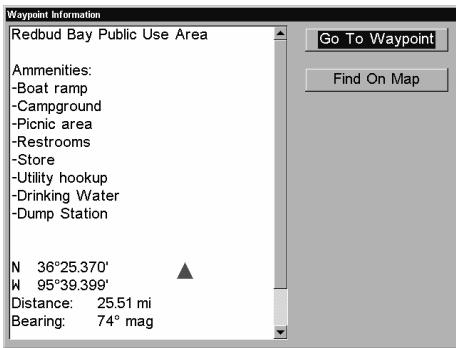

A gauche, l'écran d'un GPS iFINDER affichtant la fenêtre d'identification d'un POI. A droite, vous pouvez ouvrir un écran d'informations sur le POI, et l'appareil GPS peut vous guider jusqu'à son emplacement.

Trouver une Adresse

Vous ne verrez pas apparaitre d'adresses sur l'écran de votre ordinaireur (excepté celles listées dans les fenêtres d'identification de certains POIs). Cependant lorsque les informations de MapCreate sont chargées sur votre GPS, vous pouze rechercher une adresse ou une intersection. En fait, votre apparéil GPS peut effectuer une recherche par nom pour quasiment la totalité des catégories de détails cartographiques contenu dans MapCreate.

Toutes ces informations sont intégrées à la base de données atlas de MapCreate. Tant qu'une catégorie d'informations est activée et inclue dans votre Fichier Cartographique, les données correspondantes seront disponibles pour votre apparéil GPS.

Avec cela et d'autres éléments, MapCreate vous offre une quantité phénoménale de détails et de données cartographiques. Pour une liste plus détaillée des catégories d'éléments cartographiques disponibles sur MapCreate, reportez-vous à l'annexe 2, Liste des Catégories, à la page 87.

Comment utiliser ce manuel: conventions typographiques

La plupart des logiciels sous Windows offre plusieurs fonctions d'exécuter une tâche, et MapCreate ne fait pas exception. Avec la souris et le clavier, vous pouvez acceder à certaines commandes de quatre manières différentes! Nous vous les décrirons, mais nous conservons ces informations plus détaillées pour notre Consultation des Commandes de l'Aide. À, l'entrée de chaque commande comprend une fenêtre décrivant les menus à l'écran et les raccourcis sur le clavier par lesquels vous pouvez acceder à la commande en question (parfois c'est la seule chose dont vous aurez besoin pour poursuivre votre projet.)

Dans notre Guide de l'Utilisateur (Sec. 3), nous nous concentrerons généralement sur une façon simple de mener à bien votre travail, le plus souvent en cliquant sur un menu ou sur un élément de la barre outil. Dans le Guide de l'Utilisateur, la plupart des instructions sont listées en étapes numérotées. Cela simplifie la lecture de séries d'instructions lorsque vous ne faites que parcourir le texte.

Dans la version imprimée du Guide de l'Utilisateur et de la Consultation des Commandes de l'Aide, les raccourcis clavier et les éléments à cliquer apparaisent en gras, sans serif. Par conséquent, si vous étés juste pressé (ou si vous n'avez besoin que d'un rappel), vous pouvez généralement survolver les instructions et désiroir où cliquer en retrouvant les commandes en gras. Les paragraphs ci-dessous expliquent comment interpréter le formatage du texte pour ces commandes et d'autres instructions. (Si vous étés déjà familier avec les manuels de Windows ou d'autres logiciels, vous pouvez probablement passer directement à la Section 2 : Installation, à la page 21.)

Souris

La souris contrôle les mouvements d'un symbole graphique sur votre écran, appelé le pointeur, ou curseur, de la souris. On utilise la souris en plaçant le pointeur sur un menu, sur un bouton ou sur la carte et enclinquant sur le bouton approprié.

Lorsque le mot "clic" apparait seul, cela signifie "clic gauche", c'est-à-dire cliquez sur le bouton gauche de la souris. Lorsque vous aurez besoin d'utiliser le bouton droit, nous vous l'indiquerons explicitement, par exemple avec "clic droit sur le waypoint".

Parfois une commande nécessite plus d'un clic. Lorsque nous dirons "double clic", cela signifiera qu'il faudra cliquer deux fois rapidement sur le bouton de la souris.

Clavier

Les touches de votre clavier peuvent parfois différer quelque peu de celles mentionnées dans ce manuel. Toutes les touches sont décrites en type gras sans serif. Par exemple, la touche "Contrôle" apparaît sous la forme Ctrl et la touche "Entrée" sous la forme Entrée.

Les touches sont parfois utilisées en combinaisons. Par exemple, Ctrl+T signifie qu'il faut maintainir appuyée la touche Ctrl et presser en même temps sur la touche T. La série Alt+T|W indique une combinaison en deux étapes : maintenez appuyée la touche Alt et pressez en même temps sur la touche T, relâchéz les touches, puis appuyez sur W.

"Touches Fléchéées" désigne les touches flèche du haut, flèche du bas, flèche gauche et flèche droite.

Pour désir une commande depuis un menu, vous pouvez utiliser la souris ou appuyer sur une combinaison de touches.

Instructions

Les mots en petites lettres capitales, en gras et sans serif, indiquent que vous doivent exéçuter une certaine action avec une commande, un menu, une fenêtre ou un autre object. Par exemple, vous pouvez utiliser la commande "Create a Route" pour planifier un itinéraire sur lequel vous naviguerez avec votre GPS. Pour commencer l'itinéraire,CHOisissez "CREATE ROUTE."

Lorsque la phrase "choose command" (choisissez une commande) est utilisé dans la Consultation des Commandes de l'Aide, cela signifie qu'il faut actionner ou exécuter la commande spécifiée. Par exemple, si le manuel dit "choisir CREATE WAYPOINT," cela signifie qu'il faut actionner la commande Create Waypoint (créer un point de repère). Vous pouvez désirsir les commandes en cliquant sur les menus ou dans la barre outils avec votre souris, ou en utilisant les combinaisons de touches ou les raccourcis clavier appropriés.

Les commandes sont parfois décrites comme des séries de menus, pour vous aider à les retrouver plus rapidement. Par exemple, "pour ouvrir la Liste des Tracés, cliquez VIEW|TRAIL LIST," signifie que vous devez d'abord cliquer avec votre souris sur la commande "View" dans le menu principal, puis sur la commande "Trail List" dans le sous-menu.

Les textes et nombres spécifiques que vous doivent taper sont indiqués en gras, sans serif. Par exemple, si le manuel vous dit d' "Entrer une portée de zoom de 650 miles," vous cliqueriez dans le fenêtre de portée du zoom (Zoom Range Window), taperiez le nombre 650, puis presseriez sur la touche Entrée.

Les informations que vous doivent fournir给您-mêmes, comme les noms des fichiers, apparaissent en italieque. Par exemple, lorsqu'el manuel dit "Entrez un nom dans la fenêtre File Name (Nom du Fichier) ", vous doivent cliquer sur la fenêtre, taper le nom que vous désirez attribuer au fichier, puis appuyer sur la touche Entrée.

Ce manuel a été écrit spécifique pour MapCreate™ 6.3, cependant pour plus de simplicité, nous ferons souvent ↔reference au logiciel en tant que "MapCreate" ou "MapCreate 6."

Section 2: Installation de MapCreate 6.3

Système Requis

MapCreate 6 nécessite au minimum les ressources systèmes suivantes:

PC compatible IBM^圆
- Proceseur Pentium® 133 MHz ou plus rapide.
32 MB de RAM
- approximativement 300 MB d'espace disque, en fonction de votre version du logiciel.
- Affichage 256 couleurs.
- Microsoft® Windows® 98 ou version plus récente.
- Lecteur CD-ROM.

MapCreate fonctionnera avec un système possédant les specifications listées ci-dessus, mais le programme marchera lentement. Un processeur plus rapide et davantage de RAM amélioreront significativement le fonctionnement du logiciel. Vous pouvez également optimiser sa performance en installerant autant de son contenu que possible sur votre disque dur. (Faites cela en utilisant les modes d'installation Personnalisée ou Complète, désrit ci-dessous.)

REMARQUES IMPORTANTES:

Pour des raisons de protection, vous devez entre l'un des CDs MapCreate dans votre lecteur à chaque fois que vous lancez MapCreate. En fonction du type d'installation que vous choisisrez, vous pourrez ou nonPTRer le CD du lecteur après avoir demarré le logiciel. (Ceci vous permettra de libreter libre le lecteur de disque pour d'autres utilisations, pour écouter de la musique par exemple,pendant que vous travaillerez sur les cartes et les données GPS.)

Les données utilisées dans nos cartes possèdent des droits de reproduction et de traduction réservés. Pour empêcher la copie illégale de ces données, toutes les cartes créées avec MapCreate doivent être cryptées (ou attribuées) à une carte mémoire particulière. Le procédé de cryptage oblige MapCreate à extraire des informations particulières depuis votre carte mémoire. Ceci nécessite l'intervention d'un logiciel particulier qui n'est pas compatible aux lecteurs de cartes d'un tiers, de façon à ce que MapCreate ne fonctionne qu'avec le lecteur de cartes MMC/SD fourni par LEI. (MapCreate 6.3 fonctionnera également avec des modèles de lecteurs USB Lowrance Electronics plus anciens.) Si le lecteur de cartes n'est pas correctement installé avec les drivers LEI, MapCreate

ne s'ouvrira pas. Une fois que tous les fichiers MapCreate seront installés, le programme d'installation installera les drivers pour le lecteur de cartes LEI.

Types d'Installation

Il existe trois types d'installation:

Minimale -

Cette option installe les données d'aide à la navigation, le fond de carte faiblement détaillé (Carte Maitresse) et les données de la carte mondiale moyennement détaillée. Cette installation recouiert approximativement 300 MB d'espace libre sur votre disque dur.

Personnalisée -

Cette option permet d'installer le calculi et la totalité des fichiers de données cartographiques sur votre disque dur. Attention : Soyez patient si vous choisissez l'installation personnalisée. Cela peut prendre plusieurs minutes pour que tous les fichiers soient installés sur le disque dur. Il vous sera également demandé d'insérer le(s) disque(s) approprié(s) au cours de l'installation.

Complete -

Installe toutes les options existantes et toutes les données cartographiques. MapCreate fonctionnera plusrapidement avec cette option. Attention : Soyez patient si vous choisissez l'installation complete. Cela peut prendre plusieurs minutes pour que tous les fichiers soient installés sur le disque dur. Il vous sera également demandé d'insérer le(s) disque(s) approprié(s) au cours de l'installation.

Pour les installations Personnalisée ou Complète de la version 6.3 : les données de la carte hautement détaillée sont organises en plusieurs régions enregistrées sur différents CDs. L'addendum au manuel qui est fourni avec MapCreate contient une carte montrant quelles régions se trouvent surquel CD. Reportez-vous à cette carte pour decidequer celles régions installer sur votre disque dur.

Installer MapCreate

Pour un meilleur résultat, nous vous sugérons de supprimer les versions précédentes de MapCreate avant d'installer la version 6.3. Pour installer MapCreate, suivez les étapes ci-dessous:

AVERTISSEMENT:

Vous doivent fermer toutes autres applications et désactiver temporairement tout logiciel antivirus avant d'installer MapCreate. Certains programmes antivirus engendéreront des messages d'erreur indéterminés et empêcheront l'installation correcte de MapCreate. Si des erreurs étranges se produit pendant l'installation, assu

rez-vous que le calculiant antivirus soit bien désactivé, puis réinstallé. MapCreate. Lorsque l'installation sera terminée, n'oubliez pas de réactiver votre calculiant antivirus après avoir reliçévez la ordinaireur et une fois que MapCreate et le lecteur de cartes auront été installés.

1. Insérez le CD-ROM USA-Ouest (ou disque 1) dans le lecteur CD de l'ordinateur.
2. Le programme d'installation de MapCreate 6.3 devrait demarrer automatiquement et vous pourrez alors passer à l'objet 5. Si ce n'est pas le cas, cliquez sur START (DEMARRER) | RUN (EXECUTER).

Cliquez sur DEMARRER dans la barre de tâches Windows, puis cliquez sur EXECUTER.

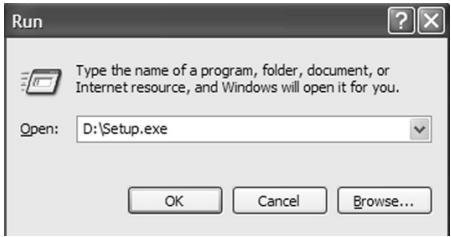

1. Tapez D:\setup.exe (D étant la lecture correspondante à votre lecteur CD-ROM)

Entrez le chemin d'accès et le nom du fichier de la commande d'installation.

1. Cliquez OK pour démarrer l'installation.

REMARQUE:

Si vous utilisez Windows 2000 ou Windows XP Professionnel, il est possible que vous receiveviez un message d'erreur dans le cas où vous ne bénéficiaz pas des privilèges d'un administrateur. Si cela se produit, vous pouvez compléter l'installation de MapCreate en vous connectant tout d'abord en tant qu'administrateur, puis en poursuivant avec l'étape 1 désrite précédemment.

1. Suivez les instructions s'affichant à l'écran:

Starting InstallShield Wizard.

A. InstallShield® se charge. Un message apparait, vous rappelant de désactiver tout logiciel antivirus. Cliquez OK pour continuer.

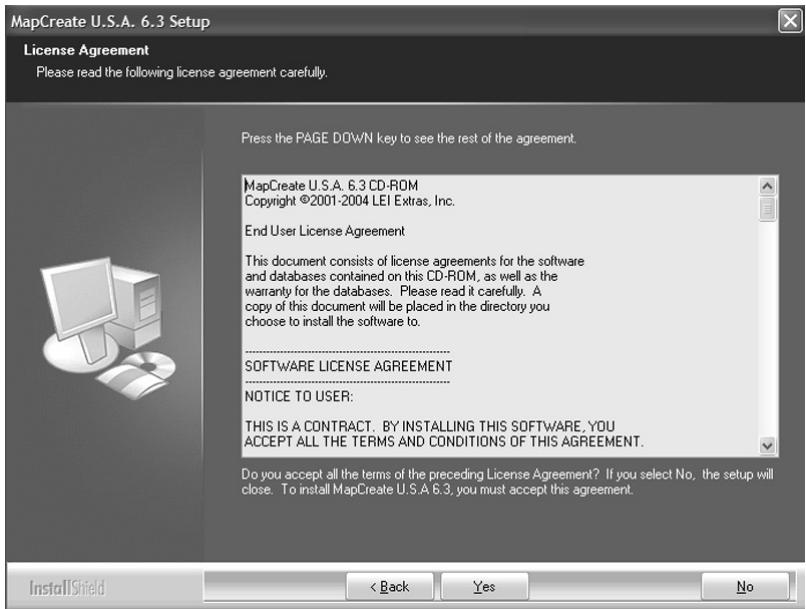

B. Lisez l'intégralité du Contrat de Licence. Si vous acceptez ses termes,-cliquez sur Yes; si vous ne les acceptez pas, cliquez sur No, et MapCreate ne sera pas installé sur votre ordinaireur.

C. Choisissez un dossier de destination pour le programme. Vous pouvez accepter le dossier par défaut (récommandé) ou désir une autre destination. Cliquez sur NExT pour poursuivre l'installation.

D. Sélectionnez un type d'installation, et cliquez sur NEXT pour poursuivre l'installation. (Reportez-vous à la page 22 pour une description de ces options.)

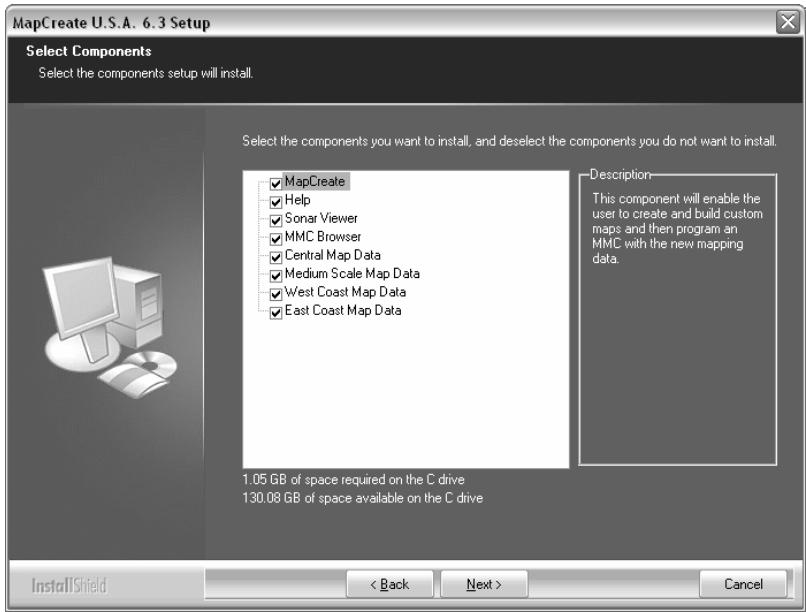

E. Si vous choisissez l'installation Personnalisée, Sélectionnez les éléments à installer. Puis cliquez sur NEXT pour continuer.

F. Une fois toutes vos préférences déterminées, InstallShield commence à copier les fichiers. Une fenêtre de progression apparaît.

G. Si besoin, le programme vous demandera d'insérer des disques supplémentaires. Si c'est le cas, insérez le CD approprié et cliquez sur OK pour poursuivre l'installation.

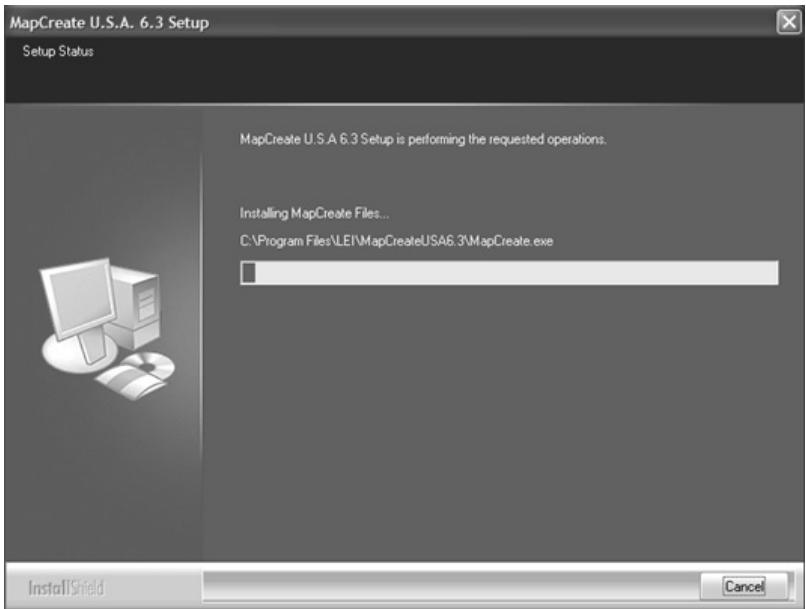

H. Une Barre d'Etat affiche la progression de l'installation.

I. Une fois que les fichiers du programme auront eté copés, InstallShield Wizard affichera un message indiquant la fin de l'installation. Cliquez sur FINISH pour referrer le programme.

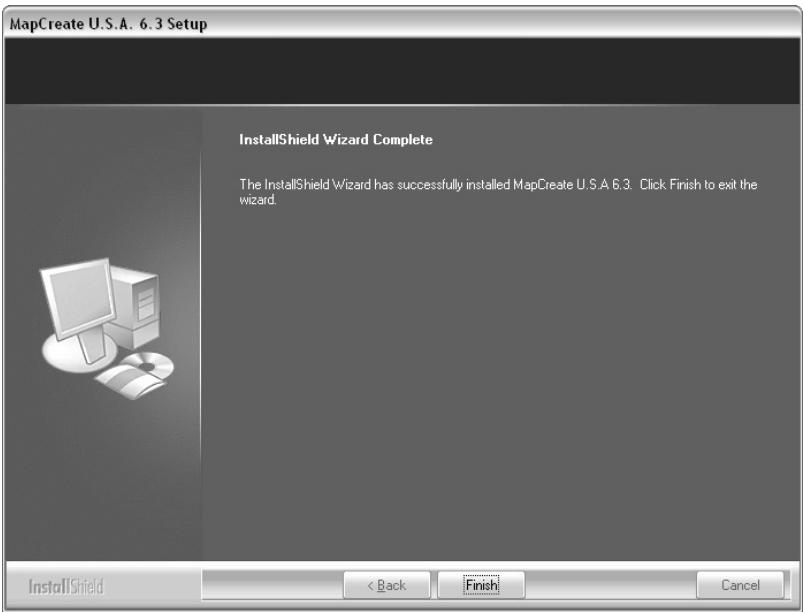

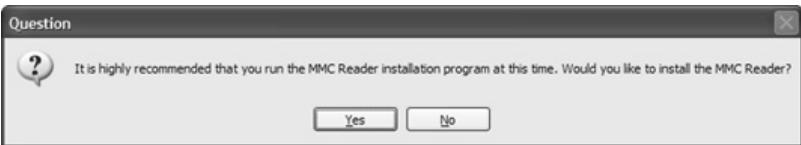

J. Une fois que les fichiers MapCreate auront eté installés sur votre ordinateur, un message vous demandera d'installer les drivers du lecteur de cartes MMC. Assurez-vous que le lecteur de cartes ne soit pas encore branché, puis cliquez sur Ok pour continuer. (Si vous interrompez le programme, vous pourrez installer le lecteur de cartes plus tard, mais MapCreate ne fonctionnera pas tant qu'il ne sera pas installé. Pour l'instructor ultérieurement, reportez-vous à la feuille d'instructions fournie avec le lecteur de cartes mémoire.)

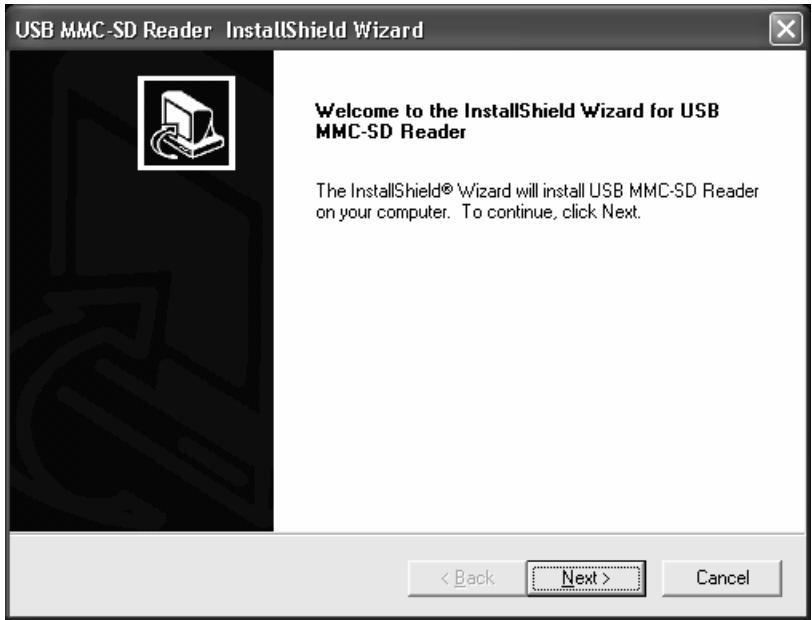

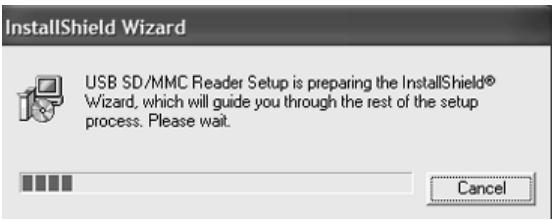

K. Le programme d'installation du Lecteur SD/MMC USB se charge.

L. Une fois que le programme d'installation est charge, un écran de bienvenue apparait. Cliquez sur NEXT lorsque vous serez prêt à commencer l'installation du lecteur de cartes.

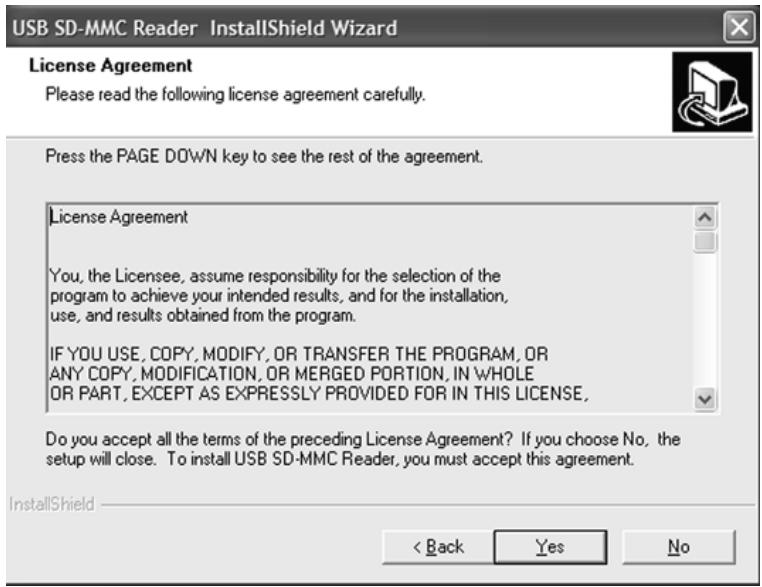

M. Lisez l'intégrité du Contrat de Licence. Si vous acceptez ses termes, cliquez sur Yes. (Si vous ne les acceptez pas, cliquez sur No, et le calculiel du Lecteur SD/MMC ne sera pas installé sur votre ordinateur, et MapCreate ne fonctionnera pas.)

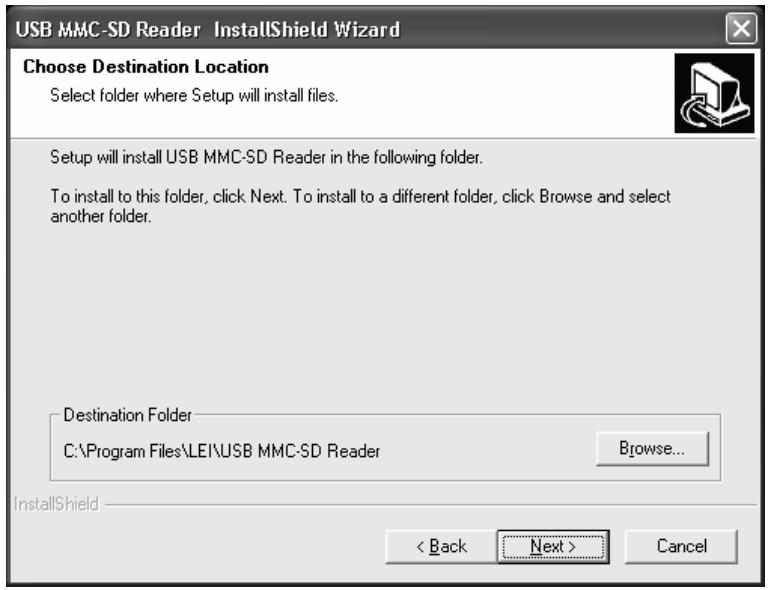

N. Choisissez un dossier de destination pour le logiciel du Lecteur SD/MMC. C'est là où se trouveront les fichiers sur votre disque dur. Vous pouvez accepter la destination par défaut (récommandé) ou enCHOISIR une autre. Cliquez sur NEXT lorsque vous serez prêt à continuer.

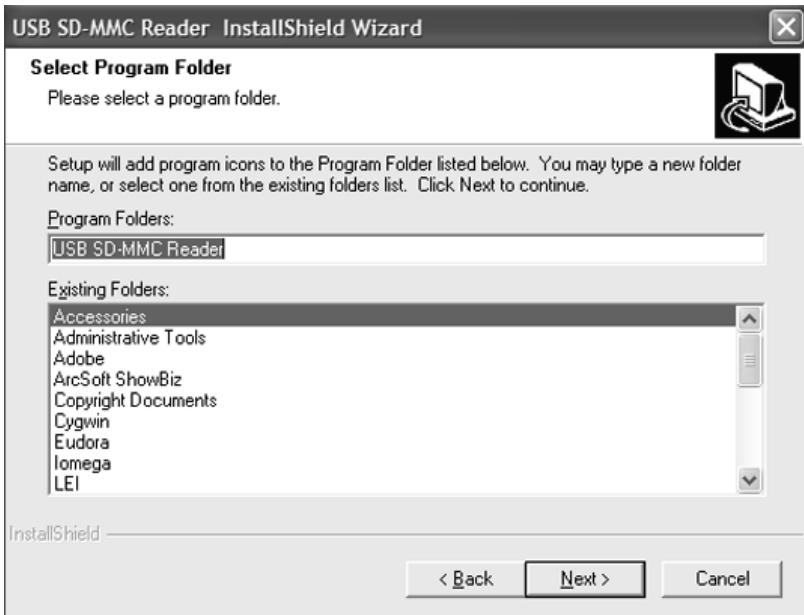

O. Sélectionnéz le dossier où vous souhaitez placer le raccourci pour le logiciel du Lecteur SD/MMC. Vous pouvez accepter la destination par défaut ou en désirir une autre. Cliquez sur NEXT pour poursuivre l'installation.

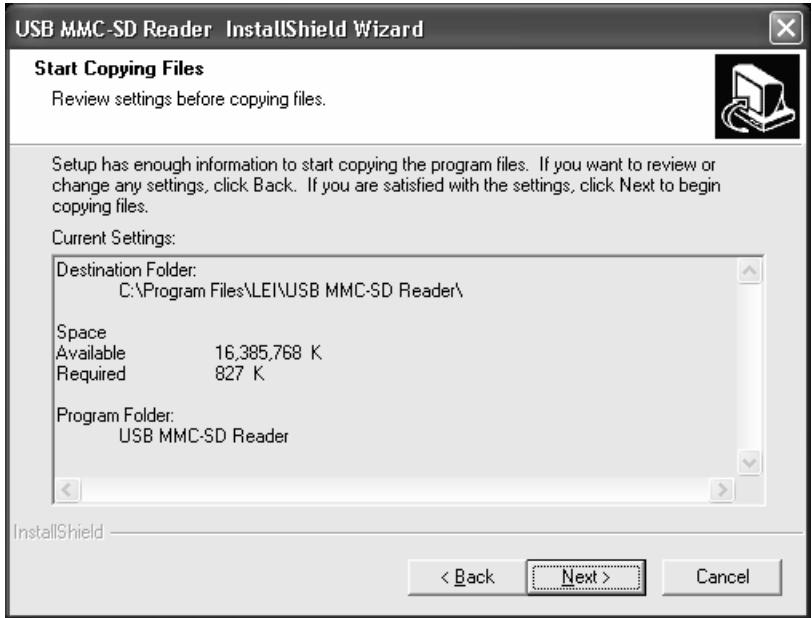

P. Le logiciel du Lecteur SD-MMC est prét à être installé sur votre ordinateur. Cliquez sur NEXT pour continuer.

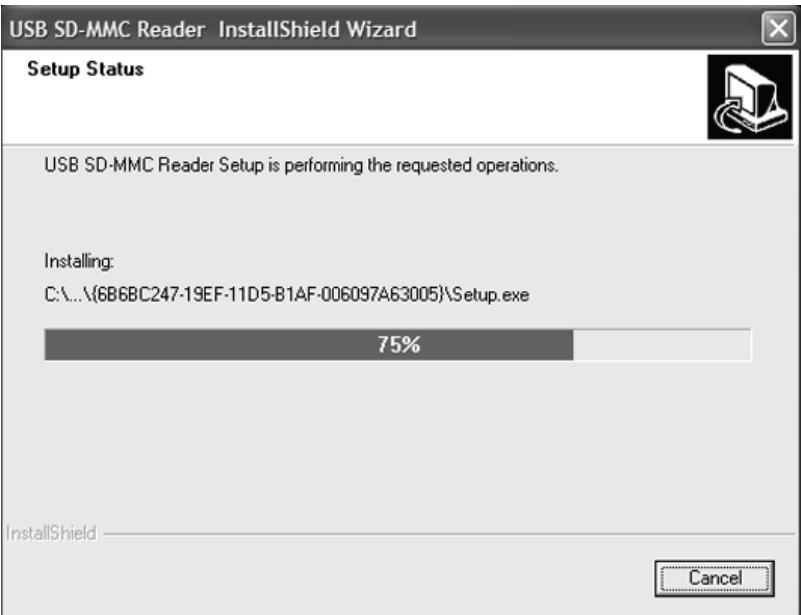

Le programme affiche la progression de l'installation.
Installation terminée.

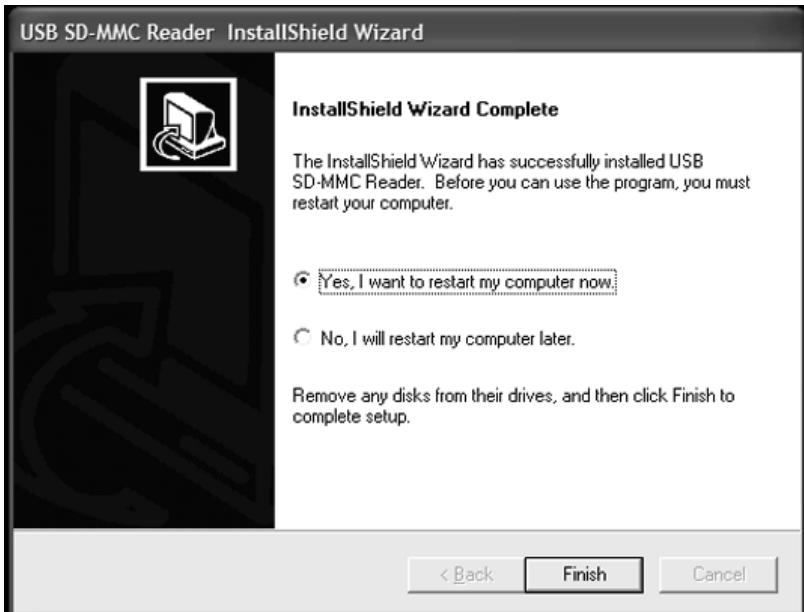

1. Lorsque l'installation du lecteur de cartes est terminée, la fenêtre de fin d'installation de InstallShield Wizard apparait. Nous vous recom-mandons fortement de redémarrer votre ordinateur. MapCreate et le

lecteur de cartes ne marcheront pas tant que votre ordinateur n'aura pas eté reliçé.

Avec l'option "restart my computer now" (redémarrer mon ordinateur maintainant) sélectionnée, cliquez sur FINISH. Une fois que votre ordinateur a été reliécé et que Windows a fini de se charger, branchez le lecteur de cartes à un port USB. ÀpRES que Windows ait terminé dinstaller le lecteur de cartes, ce dernier apparaitra avec une nouvelle dette sous My Computer (Mon Ordinateur.) Le lecteur de cartes et MapCreate sont alors prêts à être utilisés. Si vous utilisez un logiciel antivirus sur votre ordinateur, assurez-vous de bien le reactiver des maintainant.

Prenez soit de vos CDs MapCreate

Protégez la surface enregistrée des rayures, des empreintes et de la saleté. Prenez un disque en le tenant par les bords ou par le trou central. Nettoyez un disque sale avec un chiffon propre et sec. Vous pouvez également utiliser un produit de nettoyage pour CD ou de l'alcool éthylique pour enlever les traces de doigts et la saleté. Ne laissez pas vos disques au soleil ou à un emplacement chaud et/ou humide.

Démarrer MapCreate

Pour lancer MapCreate, assurez-vous que l'un des CDs soit installé dans votre lecteur de CD-ROM. Cliquez sur le bouton Windows START (DEMARRER), puis cliquez sur le raccourci de MapCreate dans le menu du programme. (Un disque doit se才知道 dans le lecteur à chaque fois que vous lancez le logiciel.)

Cliquez sur Demarrer, Programmes, LEI, puis sur votre version de MapCreate. (Ceci est l'emplacement par défaut du raccourci).

Si vous préférez, vous pouvez lancer MapCreate en utilisant les méthodes décrites ci-dessous.

Pour lancer MapCreate depuis l'Explorateur Windows:

Ouvrez l'Explorateur Windows, si ce n'est pas déjà fait. Allez jusqu'àu fichier dans lequel MapCreate est installé. Par défaut, le chemin d'accès est le suivant: C:\Program Files\LEI\MapCreate. Ensuite, double-cliquez sur MapCreate.exe pour lancer le programme.

Double-cliquez sur MapCreate.exe pour lancer MapCreate 6.3 depuis l'Explorateur Windows.

Pour plus de détails sur les nombreuses autres fonçons de créé et de manipuler les raccourcis, ouvrez l'aide Windows et effectuez une recherche pour le mot "raccourci".

Section 3: Guide de l'Utilisateur Travailler Avec MapCreate

Démarrer MapCreate

Si vous avez installé la version Minimale de MapCreate, assurez-vous que le CD-ROM couvrant la zone que vous avez l'intention d'utiliser se trouve dans le lecteur. Autrement, vous pouvez insérer n'importe quel CD de MapCreate. (Rappelez-vous, même si vous avez installé la version Complete, un disque doit se couver dans le lecteur à chaque fois que vous démarrez le programme. Ceci constitue l'une des protections contre la copie de MapCreate.)

REMARQUES:

• Pour les détenteurs d'une version précédente de MapCreate: Si vous possédez à la fois une version précédente de MapCreate et MapCreate 6.3 sur votre ordinateur et que vous lancez les programmes depuis le CD, assurez-vous que la version du CD inséré dans le lecteur soit la bonne manière que vous travailliez avec les deux programmes. Lancer MapCreate 6.0 avec le CD de la version 6.3 ou inversionement, généra un message d'erreur lorsque vous essaïerez de créé une carte. Les disques de données ne sont pas compatibles avec chaque version du programme. Si vous avez réalisé une installation personnalisée pour les deux programmes sur votre disque dur, ce message d'erreur n'apparaître pas car chaque version possède son propre réseau installé sur le disque dur.

• Pour les installations Minimale ou Personnalisée de la version 6.3: les données de la carte hautement détaillée sont organises en différentes régions enregistrées sur des CDs différents. L'addendum au manuel fourni avec votre ensemble MapCreate contient une carte illustrant les régions et le CD sur lequel elles se trouvent. Reportez-vous à cette carte pour vous aider à decide quel disque utiliser. Si vous utilisez une installation Minimale et que vous souhaitez visualiser des cartes du monde moyenement détaillées, insérez le disque 1.

Vous pouvez lancer MapCreate en cliquant sur DEMARRER et en besoinant votre version de MAPCREATE depuis le menu, ou en double-cliquant sur l'icone de MapCreate dans l'ensemble des programmes de MapCreate.

Lancez MapCreate en cliquant sur DEMARRER et enCHOISsant Map Create dans le menu.

L'Ecran de MapCreate

Lorsque vous lancez MapCreate, l'écran graphique de démarrage apparait pendant que le programme se charge. Il faudra quelques instantss au programme pour charger les détails de la carte.

Ecran graphique de démarrage de MapCreate 6 apparaisant pendant que le programme se charge.

Une fois le chargement terminé, vous verrez un écran comme celui-ci, avec une carte du monde et la fenêtre des Catégories de Détails Cartographiques (Map Categories):

Fenêtre Principale de MapCreate 6.

MapCreate possède plusieurs autres fenêtres qui sont utilisées pour contrôler les données cartographiques. Si elles étaient toutes ouvertes ou activées, l'interface du programme ressemblablerait à ceci (les légendes ont été ajoutées pour l'illustration):

Fenêtres listant les données GPS de MapCreate 6.

Vous pouvez faire glisser les cordures de ces fenêtres pour les redimension- sionner à votre convenance. Elles peuvent également être arrangées autour de la carte principale, ou vous pouvez simplement utiliser le réglage automatique par défaut, Auto Arrange, situé dans le menu Windows. Lorsque vous fermez le programme, MapCreate garde en mémoire les fenêtres et la carte que vous utilisez. La prochaine fois que vous lancerez MapCreate, le programme ouvrira les fenêtres et la carte exactement comme vous les avez laissées.

Fermer MapCreate

Pour fermer ou quitter MapCreate, cliquez FILE|EXIT ou cliquez sur le bouton FERMER X dans le coin supérieur droit de l'écran.

Eléments de l'Ecran MapCreate

Si vous étés relativement familier avec le fonctionnement des programmes Windows, vous voudrez peut être passer directement à la partie concernant la Création de Cadres Rectangulaires à la page 53. Cependant, avant que nous ne commencions réellement à faire des cartes, nous souhaiterions vous décrire les différents éléments de l'écran de MapCreate. Les prochains paragraphs expliquéreront ce qu'ils représentent et

ce à quoi ils seront. Vous apprendrez également à vous déplacer sur la carte.

Carte Maitresse (Master Map)

La fenêtre la plus grande est la fenêtre de la Carte Maitresse. Elle affiche un fond de carte de base représentant le monde, que vous utiliserez pour préparer vos Fichiers Map Border et vos Fichiers Cartographiques destinés à votre GPS. Vous pouvez fermer les autres fenêtres si vous ne les utilisez pas. (Vous pourrez toujours les ré-ouvrir plus tard lorsque vous en aurez besoin. Cliquez sur VIEW puis cliquez sur le nom de la liste que vous voulez afficher.) Cela vous permet de visualiser autant de la carte que possible sur l'écran de votre ordinateur. Pour fermer les autres fenêtres, cliquez sur le bouton X dans le coin supérieur droit de chacune d'entre elles. Vous ne pouvez pas fermer la Carte Maitresse.

Icône de Repérage (symbole d'une rampe à bateau)

La fenêtre de la Carte Maitresse montre un cadre rectangulaire autour du Lac Eufaula, avec un itinétaire, des waypoints (points de repères) et des icônes de repérage. La portée du Zoom est de 50, ce qui signifie que 50 miles sont couverts d'un bout à l'autre de la carte.

Conseils:

• Vous pouvez utiliser la commande Print Map pour imprimer ce que vous visualisiez à l'écran. Cela vous permet de réaliser rapidement une carte papier personnalisée que vous pourrez Emmener avec vous lors de vos déplacements. (Un navigateur prudent ne dépend jamais d'une seule source d'informations de navigation.) A cause de différences de taille de moniteur, de résolution à l'écran, de taille de papier et des drivers de l'imprimante, ce que vous visualisiez sur la Carte Maitresse peut ne pas tener exactement sur votre papier.
• Lorsque le pointeur de votre souris passé sur une fonction de la carte ou sur un point de repère, une petite fenêtre d'identification apparait, donnant un nom ou une description de ce que le symbole représenté.

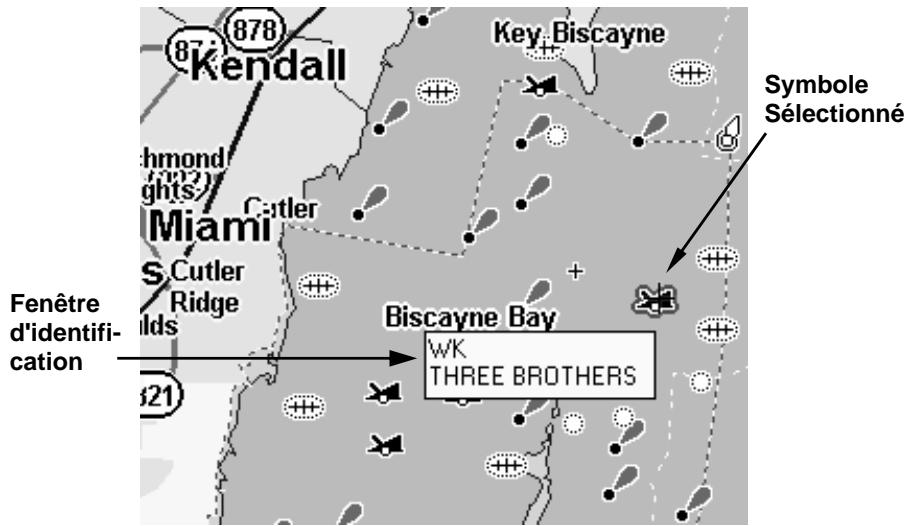

Lorsque le pointeur en croix se positionne sur le symbole d'une épave, une cordure rouge entoure le symbole et la fenêtre d'identification apparait. Cette épave est celle du vaisseau "Three Brothers."

Menu Principal

Le menu principal de MapCreate est similaire à celui des autres programmes Windows. Il se compose des menus File (Fichier), Edit (Edition), View (Affichage), Insert (Insertion), Tools (Outils), Window (Fenêtre) et Help (Aide). Vous pouvez clicker avec votre souris ou utiliser les raccourcis clavier pour acceder aux menus et à leurs sous-menus. Par exemple, pour voir toutes les commandes du menu FICHIER, utiliser le pointeur de la souris pour clicker File ou utiliser le clavier et pressez ALT+F. Certaines commandes possèdent également leur propre touche de raccourci, celle que F1 pour l'Aide. Toutes les commandes —

avec leur raccourci clavier — sont listedes alphabetiquement dans la section de la Consultation des Commandes en ligne.

Barre Outils

MapCreate 6.3 possède cinq barres outils différentes, toutes conçues pour rendre votre création de cartes plus rapide. Chaque barre outils possède une succession de boutons sur lesquels vous pouvez cliquer pour executer différentes commandes. Vous pouvez placer le pointeur de votre souris sur un bouton et une petite fenêtre apparaitra pour vous indiquer son nom et/ou sa fonction.

La première fois que vous lancez MapCreate, seules les barres outils Create Map (Easy) et Map Navigation sont visibles. [Vous pouvez afficher la barre outils Create Map (Easy) ou Create Map (Advanced), mais pas les deux en même temps.] Pour afficher des barres outils supplémentaires ou en cacher une à l'écran:

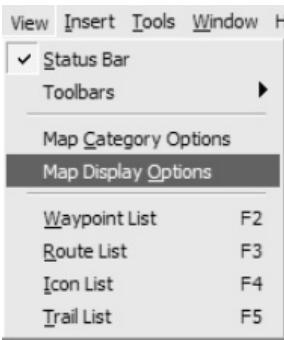

1. Cliquez sur VIEW|TOOLBARS. Une barre outils est active lorsqu'une coche est affichée dans la case à gauche de son nom. Si la barre outil n'est pas active, la case est vide.
2. Pour visualiser une barre outils, cliquez sur la case au côté de son nom. Une marque apparait, et la barre outils est affichée sur votre écran.
3. Pour cacher une barre outils, cliquez la case au (:é de son nom. La marque disparrait et la barre outils est effacée de votre écran.
4. Répétez cette procédure pour chaque barre outils que vous souhaitez afficher ou caches.

A gauche, la barre outils Create Map (Easy) est cochée, elle est donc active, ou visible. La figure de croite montre que les quatre barres outils sont actives. Pour effacer une barre outils, cliquez simplement sur une coche.

Les tableaux ci-dessous décrivent les commandes de chaque barre outils.

REMARQUE:

La barre outils Create Map vous laissechosir entre une version simple (easy) et une version avancée (advanced) (toutes deux dé-crites à la suite)

Draw Map Border	Draw Map Border: dessine des cadres sous forme de rectanglees verts.
Delete Map Border	Delete Map Border: cliquer n'importe où sur le cadre ou sur l'une de ses poignées noires avec cet outil effacera le cadre de votre carte.
Estimate Map Size	Estimate Map Size: estime la taille du fichier pour les cadres existants.
Create Map	Create Map: créé un fichier cartographique destiné à votre GPS depuis une zone définie par un cadre.

Draw Map Borders	Draw Map Borders: dessine des cadres sous forme de rectanglees verts.
Draw Corridor Map Borders	Draw Corridor Map Borders: dessine des cadres couloirs à la forme irrégulière et de couleur magenta. Pratique pour les zones qu'il est difficile de faire tener dans des cadres rectangulaires, ou pour creator des cartes en bande suivant des itinéraires irréguliers.
X	Delete Map Border: cliquer n'arrête où sur un cadre vert ou cliquer plusieurs fois sur les poignées des cadres magenta avec cet outil effacera le cadre de votre carte.
	Clear Map Border: vous permet d'effacer ou de supprimer toutes les cadres affichés sur la carte.
?	Estimate Map Size: calculé et estime la taille finale du fichier de votre carte en fonction des cadres existants.
Create Map	Create Map: créé un fichier cartographique destiné à votre GPS depuis une zone définie par un cadre.

Barre outfits Fichier

	New GPS Data File: efface ou supprime de l'écran toutes données GPS apparaissant sur la Carte Maïtresse.

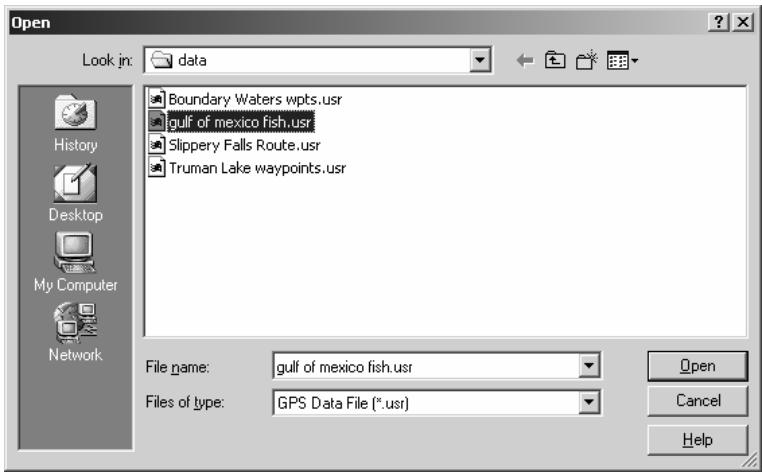

	Open GPS Data File: Ouvre un fichier de données GPS existant.
	Save GPS Data File: sauvegarde sur le disque dur toute information GPS nouvelle ou modifiée apparaissant sur la Carte Maïtresse.
	New Map Border File: efface ou supprime de l'écran tout cadre apparaissant sur la Carte Maïtresse.
	Open Map Border File: ouvre un fichier map border sauvegarde aparavant par MapCreate.
	Save Map Border File: sauvegarde sur le disque dur tout cadre nouveau ou modifié et affché sur la Carte Maïtresse.
	Open Map: ouvre une carte sauvegardée sur le disque dur.
	Save All: sauvegarde un fichier map border puis un fi-chier de données GPS, lorsque les deux types d'informations sont affichés sur la Carte Maïtresse.
	Print Master Map: imprime la fenêtre actuelle de la Carte Maïtresse, y-compris toute information GPS affichaée sur la carte.

	Create Waypoints: you permutation de fixer un point de repère sur la Carte Maitresse.
	Create Route: you permutation de créé un itinétaire sur la Carte Maitresse, avec une série de points de repères.
	Create Icons: you permutation de fixer une icône sur la Carte Maitresse.
	Insert Waypoint: ouvr une boîte de dialogue qui vous permutation de fixer un point de repère sur la carte en entrant les coordonnées de sa position.
	Insert Route: ouvr une fenêtre listant les Waypoints d'un Itinétaire et créé un itinétaire "vide" sans waypoint.
	Insert Route Waypoints: you permutation de modifier un itinétaire en y insérant de nouveaux waypoints.
	Insert Icon: ouvr une boîte de dialogue qui vous permutation de placer une icône de repération sur la carte en entrant les coordonnées de sa position.
	Cut: efface le texte ou un détaïl GPS sélectionné depuis une liste de waypoints, une liste de waypoints d'un itinétaire ou une liste d'icônes, et l'installe dans le presse-papiers Windows.
	Copy: copie le texte ou un détaïl GPS sélectionné depuis une liste de waypoints, une liste de waypoints d'un itinétaire ou une liste d'icônes, vers le presse-papiers Windows.
	Paste: insère le texte contenu dans le presse-papiers Windows. Insère une donnée GPS depuis le presse-papiers Windows dans sa fenêtre-liste respectivement. (Vous ne pouvez pas coller un type de données GPS dans la liste d'un différent type de données.)
	Undo: vous permutation d'annulera la dernière commande ou fonction que vous avez exécutée.
	Redo: vous permutation de ré-exéuter une commande ou une fonction que vous aviezAAParavant annulée avec la commande Undo.

Barre Outils Map Navigation

Center Map:clinquer avec votre souris n'impropo ou sur votre carte place le point que vous avez cliqué au centre de l'écran.
Full Map	Full Map:affiche la carte avec le réglage d'ori- gine et par défaut du zoom.
Zoom Area:vous permet de faire glisser une fe- nête de scélection pour agrandir une zone spécifique- que de la carte.
Zoom In:réduit le nombre de miles au carré affi- chés dans la fenête de la Carte Maitresse.
Zoom Out:augmente le nombre de miles au carr- ré affichés dans la fenête de la Carte Maitresse.
Back:affiche la vue précédente de la carte.
Forward:affiche la carte qui était à l'écran avant que le bouton "Back" ne soit utilisé.
Move Left:cliquez sur ceci pour visualiser la zone se trouvant à gauche de la carte (c.-à-d. qu'un point donné se déplacera sur la droite, dé- voilant ainsi une zone qui étaitAAParavant à l'ext- terieur et sur la gauche de la carte.)
Move Right:cliquez sur ceci pour visualiser la zone se trouvant à droite de la carte (c.-à-d. qu'un point donné se déplacera sur la gauche, dévoilant ainsi une zone qui étaitAAParavant à l'extérieur et sur la droite de la carte.)
Up	Move Up: cliquez sur ceci pour visualiser la zone se trouvant au-dessus de la carte (c.-à-d. qu'un point donné se déplacera vers le bas, dévoilant ainsi une zone qui étaitAAParavant à l'extérieur et en haut de la carte.)
Down	Move Down: cliquez sur ceci pour visualiser la zone se trouvant en-dessous de la carte (c.-à-d. qu'un point donné se déplacera vers le haut, dévoilant ainsi une zone qui étaitAAParavant à l'extérieur et en bas de la carte.)

Fenêtre des Catégories de Détails Cartographiques

Cette fenêtre contrôle la quantité de détails cartographiques affichés sur la Carte Maitresse. Ouvrez ou fermez cette fenêtre en cliquant sur VIEW | MAP CATEGORY OPTIONS. Vous pouvez activer ou désactiver les catégories de détails en cliquant sur le petit carré situé à côté de chacune d'entre elles. Une case cochée indique qu'une catégorie est activée.

Chaque catégorie possédant un signe + à sa gauche propose un groupe de sous-catégories. Cliquez sur le signe + pour les afficher. Chaque sous-catégorie peut être activée ou désactivée individuellement en cliquant sur la case leur correspondant.

REMARQUE:

Pour que les informations cartographiques soient inclues à votre Fichier Cartographique final, elles doivent être affichées (soit activées) sur la Carte Maitresse lorsque le Fichier est créé. Désactiver les informations inutiles peut aider à réduire la taille du fichier si vous essayez de faire tener une très grande carte sur une MMC possédant peu de mémoire.

Catégories de Détails Cartographiques

Par exemple, si vous voyagez sur autoroute à travers le pays, vous pouvez désactiver certaines catégories de détails telles que les routes rurales et/ou les routes urbaines secondaires. Vous devriez disposer de l'information de navigation nécessaire avec un fjichier de

taille plus réduite. Cependant, lorsque la taille du fjichier n'est pas un problème, la plupart des utilisateurs préférent inclure autant de détails que possible. Tous les exemples cités dans notre Guide de l'Utilisateur utilisent les réglages originels par défaut, avec toutes les catégories activées.

Bien qu'une catégorie soit activée, il est possible que vous ne puisiez pas la visualiser sur la Carte Maitresse parce que vous avez effetué un éloignement trop important. Ce n'est pas un problème. Tant que la catégorie est activée, elle sera inclue à votre Fichier Cartographique, quelque soit la portée de zoom utilisée.

Conseil:

Une autre commande qui fonctionne en coopération avec le besoin des catégories pour déterminer la précision est l'option de Niveau de Détail Utilisé, dans le menu VIEW MAP DISPLAY OPTIONS. (Vous n'avez pas besoin d'y effectuer des modifications pour l'instant. Mais après un peu de pratique, vous voudrez consulter l'entrée View Map Display Options (Voir les Otpions d'Affichage de la Carte) dans la Consultation des Commandes en ligne pour en connaître le fonctionnement.)

Listedes Points de Repères

Cette fenêtre affiche les waypoints de la Carte Maitresse sous la forme d'une liste en format texte. Le symbole, le nom, la latitude, la longitude, la date de création et le numéro correspondant au point de repère y sont listedes. Le symbole, le nom, la latitude et la longitude peuvent être modifiés sur la Carte Maitresse ou dans la liste enclistuant avec le bouton droit de la souris sur le waypoint. Pour ouvrir la liste, cliquez sur VIEW|WAYPOINT LIST.

ListedesWaypoints (points de repres)

ListedesIcones

Cette fenêtre affiche les iconônes de repréage de la Carte Maitresse sous forme de liste en format texte. Le symbole, sa légende, la latitude, et la longitude des iconônes y sont listedes. Excepté la légende du symbole, tous ces éléments peuvent être modifiés depuis la Carte Maitresse ou depuis

la liste des icones, enclistuant avec le bouton droit de la souris sur une icone. Pour ouvrir la liste, cliquez sur VIEWICONLIST.

ListedesIcones

ListedesItinéaires

Cette fenêtre affiche les itinéraires de la Carte Maitresse dans une liste en format texte. La liste contient le nom, le numéro, la distance couverte, et le nombre de waypoints de l'itinéraire. Pour ouvrir cette fenêtre, cliquez sur VIEW|ROUTE LIST.

Le nom de l'itinéraire peut être modifié depuis la liste. Pour le changer:

1. Cliquez sur le nom pour le sélectionner.
2. Attendez un moment; puis cliquez de nouveau sur le nom. (Ceci ne constitue pas un double-clic régulier.)
3. Tapez un nouveau nom et appuyez sur Entrée (Enter).

Les points de repères d'un itinétaire peuvent également être modifiés. Double-cliquez sur le nom de l'itinétaire et la Fenêtre de la Liste des Waypoints de l'Itinétaire s'ouvrira, comme nous la décrivons ensuite.

ListedesItinéraires

Listedes Waypointsd'un Itinéraire

(Cette fenêtre ne s'affiche pas lorsque le programme est utilisé pour la première fois; un itinétaire doit d'abord être créé. Avec la Liste des Itinéaires ouverte, double-cliquez sur le nom de l'un d'entre eux pour ou

vrir la liste des waypoints lui correspondant.) Cette fenêtre affiche les waypoints (points de repères) qui constituent un itinétaire sur la Carte Maitresse, sous forme d'une liste en format texte. Le symbole, le nom, la distance séparant deux waypoints (leg length) et la position (en latitude et longitude) y sont listedes. Le symbole, le nom et la position peuvent être modifiés depuis la Carte Maitresse ou depuis la liste. Vous pouvez également insérer ou supprimer des points de repères sur un itinétaire. Pour le modifier, cliquez avec le bouton droit de votre souris sur un waypoint. Pour repositionner un waypoint sur la Carte Maitresse en le faisant glisser:

1. Cliquez avec le bouton droit de votre souris sur le waypoint at selec-tionnez MOVE WAYPOINT.
2. Déplacer le waypoint avec le pointeur vers son nouvel emplacement.
3. Cliquez sur le bouton gauche de la souris pour relâcher le waypoint sur son nouveau site.

Vous pouvez cliquer sur Esc à n'importe quel moment, lorsque vous faites glisser le waypoint, pour annuler le déplacement. Le waypoint restera où il était.

Pour plus d'informations concernant cette fonction, reportez-vous au thème Edit Route Waypoint (Modifier le Waypoint d'un Itinéraire) dans la Consultation des Commandes en ligne.

ListedesPoints de Repèresd'unItinéraire.

ListedesTracés

Cette fenêtre utilise une liste en format texte pour afficher les tracés (importés depuis votre apparéil GPS) visibles sur la Carte Maitresse. Le nom, le nombre de points du tracé, l'origine (latitude et longitude du point de départ) et son numéro y sont listedes. Pour ouvrir cette fenêtre,

cliquez sur VIEW|TRAIL LIST. Le nom d'un trace peut être modifié dans cette fenêtre. Pour le changer:

1. Cliquez sur le nom pour le sélectionner.

2. Attendez un moment; puis cliquez de nouveau sur le nom. (Ceci ne constitue pas un double-clic régulier.)

3. TAPEZ UN NOUVEAU NOM PUIS APPUYEZ SUR ENTREE (Enter).

ListedesTracés

Conseil:

Vous pouvez automatiquement créé un itinétaire depuis un trace, et vous pouvez modifier l'itinétaire obtenu, si vous le souhaitez. Pour plus d'informations, reportez-vous au thème Create Route From Trail (Créer un Itinétaire depuis un Trace) dans la Consultation des Commandes en ligne. Pour convertir un trace, cliquez sur son nom avec le bouton droit de votre souris. Puis, dans le menu s'affichant, cliquez sur CREATE ROUTE FROM TRAIL.

Se Déplacer sur la Carte Maitresse

Flèches Panoramiques

Vous pouvez vous déplacer sur la Carte Maitresse en cliquant sur les Fléches Panoramiques, qui apparaissent sur les côts nord, sud, est et

ouest de la carte. Par exemple, cliquez sur la FLECHE PANORAMIQUE

DROITE sur le cotoé Est de la fenetre pour faire glisser la carte vers

la gauche. Cette opération revèle une portion de la carte initialement hors de vue à la droite de l'écran. Les trois autres flèches fonctionnent de la même façon.

Si vous préférez, vous pouvez cliquer sur les Flèches Panoramiques dans la barre d'outils Map Navigation.

Flèches Panoramiques de la barre outils.

REMARQUE:

Vous pouvez toujours utiliser les Flèches Panoramiques pour vous déplacer sur la carte, quelques soient les commandes activées.

Centrer la Carte (Center Map)

Vous pouvez instantanément placer un point au centre de la fenêtre avec la commande Center Map (Centrer la Carte). Pour centrer la carte, cliquez sur le bouton Center Map Center Map à l'extrémité gauche de la barre outils. Le pointeur de la souris devient une croix. + A liéSENT, cliquez la partie de la carte sur laquelle vous souhaitez centrer la fenêtre.

Conseil:

La position en latitude et en longitude du pointeur de la souris apparaît toujours dans la barre d'etat au bas de l'écran MapCreate.

Zoomer (Zoom Area)

Il existe plusieurs façon de zoomer ou de s'éloigner sur la Carte Maitresse. Toutes sont décrites dans la Consultation des Commandes en ligne, mais pour l'instant, nous n'allons en décrire que trois. Une méthode rapide et précise consiste à utiliser le pointeur zoom de la souris, activé par le bouton Zoom Area.

1. Cliquez sur le bouton ZOOM AREA, ④ Zoom Area puis placez le pointeur zoom sur la carte a proximé de la position que vous voulez agrandir.

2. Aprésent, cliquez et faites glisser le pointeur. Un cadre de sélection apparait à l'écran. Faites glisser le cadre jusqu'à ce qu'il couvre l'intégrality de la zone que vous souhaitez zoomer. Relâchez le bouton de la souris. MapCreate effectuera un zoom de façon à ce que la zone sélectionnée replissse la fenêtre de la Carte Maitresse.

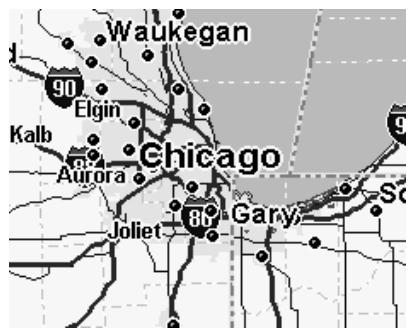

A gauche, le pointeur zoom a été utilisé pour dessiner un cadre de sélection autour du mot "Chicago". Lorsque le bouton de la souris est reliché, la carte passée à une vue zoomée et plus réduite de Chicago. (Ces figures montrent uniquement la partie centrale de la Carte Maitresse.) Vous pouvez connaître la portée de zoom exacte en miles en regardant la Fenêtre de Portée du Zoom (reportez-vous à la page 53 pour plus d'informations).

REMARQUE:

Le bouton Zoom Area ne peut que zoomer en avant sur la carte. Pour effectuer un zoom arrêté, utilisez le bouton Zoom Out ou le bouton Z-Out (voir ci-dessous). Le bouton Zoom Area fonctionne également comme le bouton Center Map. Avec la commande activée, cliquez simplement sur un endroit pour le positionner au centre de l'écran. Vous pouvez également utiliser le pointeur de la commande Zoom Area pour ouvrir des menus automatiques en cliquant sur des waypoints ou des icones avec le bouton droit de votre souris.

Zoom Avant/Zoom Arrière (Zoom In/Zoom Out)

Une autre méthode utilisé pour zoomer consiste à utiliser les fonctions de Zoom Avant et de Zoom Arrière. Vous possédez deux façon d'acceder à ces commandes, Choisissez donc celle qui vous convient le mieux.

Vous pouvez cliquer sur les boutons Zoom In et Zoom Out dans la barre outils de Navigation de la Carte (Map Navigation).

Boutons de Zoom dans la barre outils Map Navigation

Ou vous pouvez cliquer sur les boutons Z-Out (zoom arrière) and Z-In (zoom avant), qui se trouvent dans le coin inférieur droit de la Carte Maitresse.

Boutons Zoom Out, Zoom In, avec la Fenêtre de portée du Zoom.

Zoomer en avant (Zoom in) vous permet de voir moins de territoire avec plus de détails. Zoomer en arrêté (Zoom out) permet de voir plus de territoire mais avec moins de détails.

1. Cliquez sur les boutons ZOOM IN ou Z-IN pour agrandir la partie centrale de la carte.
2. Cliquez sur les boutons ZOOM OUT ou Z-OUT pour réduire la partie centrale de la carte.

Fenêtre de Portée du Zoom

La portée s'affiche dans la Fenêtre de Portée du Zoom, à côté du bouton Z-In (voir figure précédente). Cette fenêtre est le troisième outil le plus commun. Vous pouvez l'utiliser d'au moins deux façon différentes:

1. Cliquez sur la flèche à droite de la fenêtre, et Cliquez sur l'une des portées prédéfiniées.
2. Cliquez dans la fenêtre, entrez la portée que vous désirez puis appuyez sur Enter.

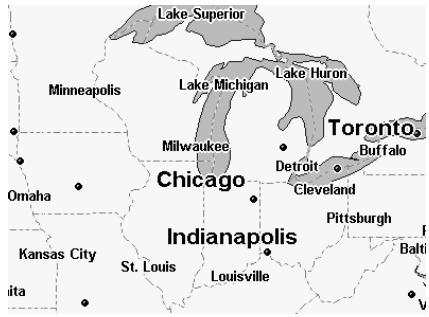

A gauche, Chicago est centré sur la carte à une portée de zoom de 3000 miles; la figure de droite illustre une portée de 200 miles. (Ces figures montrent uniquement la partie centrale de la Carte Maitresse.)

REMARQUE:

Vous pouvez toujours utiliser les boutons Zoom-In ou Zoom-Out, quelques soient les autres commandes activées.

Créer des Cadres Rectangulaires

Créer un Cadre est la première étape dans la fabrication d'une carte destinée à votre apparéil GPS Lowrance ou Eagle. Voici comment: (Consultez selon vos besoines la section sur la Barre Outils à la page 41.)

1. Centrez l'affichage de la Carte Maitresse sur la zone que vous souhaitez inclure à votre carte. Cliquez sur le bouton CENTER MAP, Center Map et cliquez avec le pointeur en croix + de votre souris sur la zone que vous pouze retrouver au centre.
2. Si besoin, cliquez sur les boutons Zoom In Zoom In ou Zoom Out Zoom Out de façon à visualiser l'intégralité de la zone autour de laquelle vous souhaitez dessiner un cadre.
3. Cliquez sur le bouton DRAW MAP Borders Draw Map Borders et le pointeur de votre souris deviendra un crayon.
4. Placez le pointeur de la souris en haut à gauche de la zone que vous désirez encadrer.
5. Cliquez et maintenez appuyé le bouton de la souris. En le maintainant toujours appuyé, faites glisser le pointeur en diagonale, vers le bas et à droite. Un cadre vert apparait. La taille du cadre change en même temps que vous déplacez la souris.

Création d'un cadre autour de la Baie de Corpus Cristi.

1. Lorsque le cadre vert entoure la zone désirée, relâchéz le bouton de la souris.
2. Pour arrêter la commande, cliquez sur le bouton CENTER MAP ou sur ZOOM AREA + Zoom Area.

Si vous étés satisfait de ce cadre et que vous souhaitez terminez son traitement pour l'utiliser dans votre apparéil GPS, vous pouvez passerez au paragraphe "Créer et Sauvegarder une Carte Personnalisée", à la page 60. Cependant, vous voudrez peut être lire les deux étapes optionnelles suivantes concernant l'estimation de la taille de la carte, et la sauvégarde du cadre en tant que Fichier Map Border.

Estimer la Taille de la Carte (Facultatif)

C'est une bonne idée de s'assurer que votre carte tiendra sur votre carte mémoire. Pour cela, cliquez sur le bouton ESTIMATE MAP SIZE 2 Estimate Map Size dans la barre outils Create Map. ÀpRES un moment, la taille du fichier de votre carte apparaitra. Si il peut tener sur votre carte mémoire, cliquez sur OK pour effacer le message et passer à la sauvégarde du fichier cadre (fichier map border) ou à la création de la carte. Si la carte est trop importante, vous devrez redessiner un cadre plus petit. Cliquez sur le bouton DELETE MAP BORDER ×, cliquez sur n'importe quel côté du cadre ou sur une de ses poignées, puis redessinez un cadre plus petit. Utilisez le bouton d'Estimation pour réverifier la taille du fichier jusqu'à ce que celle-ci soitonne.

Cliquez sur OK pour effacer le message de votre écran.

Sauvegarder un Fichier Map Border (Facultatif)

MapCreate 6.3 vous offre la possibilité de sauvegarder votre cadre en tant que Fichier Map Border. Sauvegarder un fichier Map Border n'est pas nécessaire puisque vous pouvez creator une carte sans sauver le cadre, et que vous pouvez même extraire des cadres depuis des Fichiers Cartographiques.

Cependant, cette option est pratique si vous aimez manipuler ou bidouiller vos cadres, et que vous ne voulez pas avoir à recommencer depuis le début à chaque fois que vous voulez en changer un. Voici comment sauvegarder un cadre:

(Consultez si besoin la section concernant "les Barres Outils", commeçant à la page 41.)

1. Cliquez sur le bouton SAVE MAP BORDER dans la barre outils File. La boîte de dialogue Enregistrer Sous apparait.

Boite de Dialogue de Sauvegarde du Fichier Map Border.

1. Entrez un nom dans la fenêtre File Name et cliquez sur SAVE.

Le fichier a été placé dans le sous-dossier "data" localisé dans le dossier MapCreate sur votre disque dur. Vous pouvez à présent commencer un nouveau cadre (cliquez sur le bouton NEW MAP BORDER FILE dans la barre outils File) ou vous pouvez fermer MapCreate et y revenir un autre jour. Pour ouvrir un fichier cadre, cliquez simplement sur le bouton OPEN MAP BORDER FILE (dans la barre outils File) et sélectionné le nom du fichier depuis la liste.

Boîte de Dialogue d'ouverture d'un Fichier Map Border.

Avec le cadre affiché à l'écran de la Carte Maitresse, vous étés prét à le transformer en une carte que votre apparéil GPS pourrait utiliser. Si c'est le case, vous pouvez passer au paragraph "Créer et Sauvegarder une Carte Personnalisée" à la page 60.

MapCreate peut également dessiner un cadre de forme polygonale, utile pour suivre un itinétaire de forme irrégulière, un lac ou tout autre caractère géographique. Ces cartes couloirs sont créées avec la commande Draw Corridor Map Borders, et nous vous décrivons comment dans la partie suivante.

Créer des Cadres Couloirs

Une carte couloir vous laisse tordre et tourner vos cadres pour entourer des caractères géographiques de forme irrégulière. Voici comment: (Consultez si besoin la section concernant "les Barres Outils", commeçant à la page 41.)

1. Centrez la Carte Maitresse sur la zone que vous souhaitez inclure à votre carte. Cliquez sur CENTER MAP, Center Map puis cliquez avec le pointeur en croix + de votre souris sur la zone que vous poulez retrouver au centre.
2. Si besoin, cliquez sur les boutons Zoom In Zoom In ou Zoom Out Zoom Out de façon a visualiser l'integralite de la zone autour de laquelle vous souhaitez dessiner un cadre.
3. Cliquez sur DRAW CORRIDOR MAP BORDERS, Draw Corridor Map Borders et le pointeur de votre souris deviendra un crayon.
4. Placez le pointeur de votre souris là où vous souhaitez que votre cadre couloir commence.
5. Cliquez et relâchez le bouton gauche de votre souris pour fixer le premier point d'ancrage. (Le point d'ancrage est représenté par une poignée, qui peut ultérieurement être saisie pour déplacer votre cadre si vous le souhaitez.)
6. Lorsque vous déplacez votre souris, vous verrez apparaitre un cadre de couleur fushia. Déplacez le pointeur de votre souris en ligne droite jusqu'à ce que vous ayez besoin de changer de direction. Cliquez pour fixer un deuxième point d'ancrage.

Couloir avec le premier et le second point d'ancrage fixés, à gauche.
Addition d'un deuxième segment au couloir avec un troisième point, à droite.

1. Aprésent déplacez le pointeur de votre souris dans la direction vous
   lue pour suivre le terrain irrégulier. Vous verrez que le cadre couloir pivote aujourd'hui point d'ancrage que vous avez fixé. Cela vous permet de vous déplacez dans n'importe qu'elle direction, avec le nouveau segment du couloir attaché au segment précédent. Cliquez sur la carte pour fixer votre troisième point d'ancrage.
2. Continuez d'ajouter de nouveaux segments à votre couloir jusqu'à ce que vous atteigniez votre destination finale ou que vous ayez entouré la totalité de la zone que vous désiriez.
3. Cliquez sur le bouton croit de votre souris pour arreter de dessiner le cadre. Pour fermer la commande, cliquez sur le bouton CENTER MAP ou sur le bouton ZOOM AREA.

Carte Couloir Terminée

REMARQUE:

La largeur des couloirs est réglable. La valeur par défaut est de 12 miles, et le réglage revient toujours à sa valeur par défaut à chaque fois que MapCreate est reliçé. La largeur minimum est d'approximativement six miles et elle peut aller jusqu'à environ 400 miles.

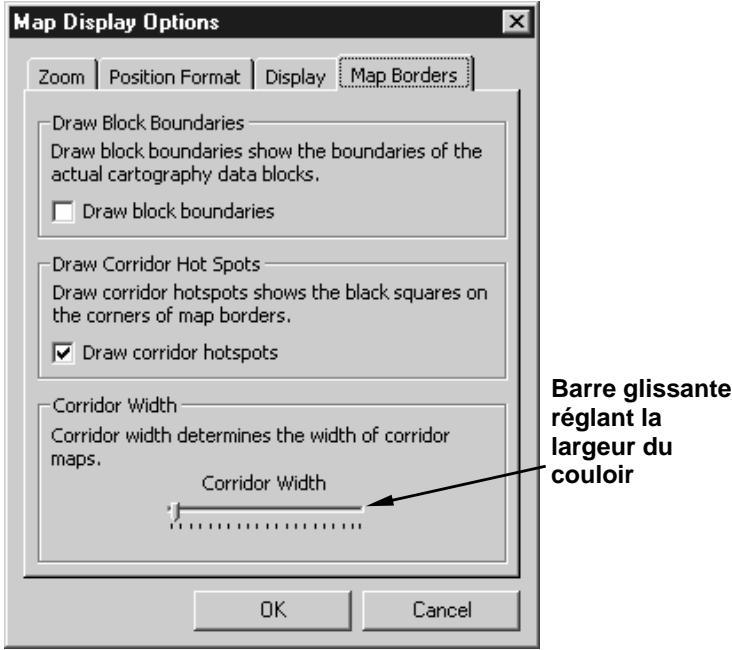

Pour régler la largeur d'un couloir, cliquez sur VIEWMAP DISPLAY OPTIONS et cliquez sur l'onglet MAP BORDERS. Faites glisser le curseur sur la réglette Corridor Width (Largeur du Couloir) vers la gauche pour réduire la largeur du couloir ou vers la droite pour l'élargir, puis cliquez sur OK. Pour plus d'informations, consultez les thèmes View Map Display Options Command (Voir les Options d'Affichage de la Carte) et ses sous-thèmes, Map Borders Tab (l'Onglet Map Borders) et Corridor Width (Largeur du Couloir) dans la Consultation de la Commande d'Aide.

Conseil:

Si vous nevez recommencer, il est possible d'effacer le cadre couvoir un segment à la fois, ou tous en même temps. Pour effacer par segment, utilisez l'une de ces deux méthodes: (1) Cliquez sur le bouton DRAW CORRIDOR MAP BORDERS. Placez la pointe du crayon sur l'une des poignées qui se trouvent le long de la ligne Médiane du cadre couvoir. Cliquez sur la poignée avec le bouton droit de la souris pour effacer ce segment. (2) Cliquez sur le bouton DELETE MAP BORDER puis cliquez sur l'une des petites poignées.

Pour effacer l'intégralité d'un cadre couvoir en une seule fois,CHOISSEZ L'une des méthodes suivantes:Clique sur FILE|NEW|NEW MAP BORDER FILE ou cliquez sur le bouton NEW MAP BORDER FILE (dans la barre outils File).Puis cliquez sur YES dans la boite de dialogue Clear All Borders (Effacer Tous les Cadres). Ceci effacera tous les cadres couloirs affichés sur la Carte Maitresse.

Modifier les Cadres Couloirs

Il est très facile de modifier un cadre couloir. Pour ajouter un segment, utilisez le bouton Draw Corridor Map Border et cliquez simplement à l'intérieur d'un segment pré-existant pour y insérer une nouvelle poignée. Placez la poignée là où vous souhaitez que le couloir aille et ancrez-la d'un clic. Pour repositionner un segment, cliquez sur une poignée pour la saisir, placez-la à sa nouvelle position, puis ancrez-la d'un clic.

Si vous étés satisfait de votre cadre et que vous souhaitez terminez son traitement pour l'utiliser dans votre apparéil GPS, passez à l'étape sui-

vante, où vous créées et sauvégarderez votre carte. (Si vous le souhaïtez, vous pouvez estimer la taille de la carte et sauvégarder le cadre pour une utilisation ultérieure. Ces étapes facultatives sont traitées dans le segment précédent concernant la Création de Cadres Rectangulaires.)

Créer et Sauvegarder une Carte Personnalisée

Une fois que vous possédez un Cadre, MapCreate peut l'utiliser pour creer un Fichier de Carte Personnalisée (Custom Map File) destiné à votre apparéil GPS Lowrance ou Eagle. Cependant avant de continuer, votre carte MMC ou SD doit être inscrite à MapCreate. Il sagit d'une étape unique pour chaque des cinq cartes mémoires que vous étés authorisé à utiliser avec MapCreate. Cet enregistrement est une condition requise de sécurité décritte plus en détaïl à la page 10.

Si une carte n'a pas eté inscrite, lorsque vous essaïerez de creator une carte, MapCreate vous fera passer par l'enregistrement de votre carte mémoire, puis créera la carte. (Ceci est entièrement décrit dans la Consultation Rapide, qui commence à la page 3.) Si vous le souhaitez, vous pouvez manuellement inscrite une nouvelle carte à l'avance en utilisant la Commande Card Registry (Inscription d'une Carte), déscribe dans la Consultation des Commandes en ligne.

Les instructions suivantes considérer que vous avez déjà inscrit votre carte mémoire, et que vous avez utilisé le bouton Estimate Map Size (Estimation de la Taille de la Carte, déscrit à la page 55) pour vous assurer que la carte peut tener sur votre carte mémoire. Voici comment terminer la création de votre carte: (Consultez si besoin la section concernant "les Barres Outils", commeçant à la page 41.)

1. Créez un cadre ou ouvrez un Fichier Map Border en cliquant sur le bouton OPEN MAP BORDER FILE dans la barre outils File.
2. Cliquez sur le bouton Create Map. Un message de cryptage et d'enregistrement de la carte apparait. Assurez-vous qu'une carte mémoire se trouve dans votre lecteur puis cliquez sur OK.

Lisez le message, puis cliquez sur OK pour continuer.

1. Une fenêtre de progression apparaît pendant que MapCreate extrait les informations nécessaires et créé le Fichier Cartographique.

Fenêtre de Progression de la Création de la Carte.

1. Une fois que la carte a été créé, la boîte de dialogue Enregistrer Sous apparait. Remarquez que la taille du fichier est affichée dans la barre titre de la boîte de dialogue et dans la barre état au coin inférieur gauche de l'écran MapCreate. Dans l'exemple ci-dessous, la taille du fichier est d'environ 1,94 MB.

Entrez un nom dans la fenetre File Name et cliquez sur SAVE.

Boîte de Dialogue Enregistrer Sous montrant la taille du fichier dans sa barre titre.

Félicitations, vous venez de créé votre premier Fichier Cartographique! Notre carte a été directement placée sur votre carte MMC ou SDC. Si vous souhaitez en faire une copie sur votre ordinateur, utilisez l'Explorateur Windows pour copiedier le Fichier Cartographique vers le sous-dossier "data" qui se trouve dans le dossier de MapCreate sur votre disque dur.

Conseils:

• Si vous ne prévoyez pas de modifier cette carte ultérieurement, le cadre ou le Fichier Map Border qui a servi à sa création peut alors être effacé.
• Si vous rencontres des problèmes pour sauvégarder votre Fichier Cartographique sur votre carte mémoire, il est possible que votre carte MMC ait besoin d'être reformatee. Pour plus d'informations sur ceci, reportez-vous à la remarque concernant le format des MMC à la page 15 ou à la feuille d'instructions fournie avec le lecteur de cartes mémoires.

Consultez le manuel de votre apparéil GPS pour obtenir des informations sur l'insertion de la carte MMC. Lorsque l' apparéil GPS sera allumé, il affichera automatiquement votre carte personnalisée MapCreate. Vous étés maintainant prét à prendre la route, mais si vous souhaïze ajouter quelques informations de navigation GPS à votre apparéil, veuillez dire les paragraphs suivants.

Créer un Point de Repère

Les points de Repères ( waypoints) sont les piliers de la navigation GPS. Un waypoint est simplement une "adresse" électronique, basée sur la latITUDE et la longitude d'une position sur terre. MapCreate vous laisse fixer un waypoint et le marquer d'un symbole, accompagné d'un nom ou d'un numéro. Ceci apparait sur la Carte Maitresse et au final sur la carte affichée à l'écran de votre apparéil GPS.

Avec votre GPS, vous pouvez naviguez jusqu'à un waypoint. Les waypoints peuvent être utilisés pour marquer un site favori ou quelles chose de spécial à éviter tel qu'un cul-de-sac ou un obstacle sur un lac. Les waypoints sont reliés entre euxsous forme de séquencevouspermettant de naviguer le long d'un itinétaire pré-planifié.Sur le terrain, cetteappeeil GPS peut également être utilisé pour créé des waypoints. Vous pouvez ensuite les charger sur MapCreate pour les stocker et les utiliser pour des déplacements ultérieurs.

Créer un waypoint sur la Carte Maitresse est très simple. Voici comment: (Consultez si besoin la section concernant "les Barres Outils", commeçant à la page 41.)

1. Centre la Carte Maitresse sur la zone où vous désirez placer le point de repère. Cliquez sur le bouton CENTER MAP Center Map, puis cliquez le pointeur en croix de + la souris sur la zone que vous souhaitez retrouver au centre.

2. Si besoin, cliquez sur les boutons ZOOM IN Zoom In ou ZOOM OUT Zoom Out de façon à visualiser suffisament de détails pour pouvoir positionner le point de repère avec précision.

3. Cliquez sur CREATE Waypoints dans la barre outils GPS Data, et le pointeur de votre souris deviendra une flèche accompagnée d'un symbole et de l'abréviation "Wpt."

4. Déplacez le pointeur de la souris de façon à ce que la pointe de la flèche se trouve là où vous souhaitez positionner le waypoint. Cliquez sur la carte pour le fixer. Eloignez le pointeur de votre souris, vous pourrez alors visualiser le waypoint, avec le nom "Wpt 001" lui étant attribué par défaut.

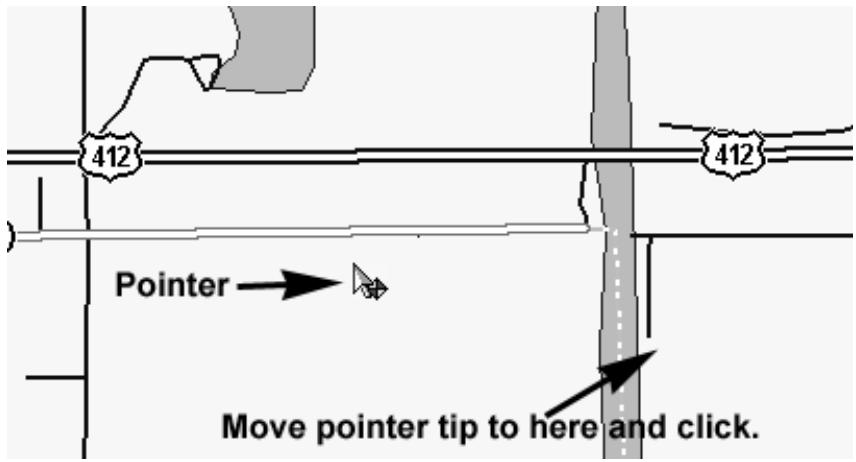

Créer un Waypoint : tout d'abord, trouvez un emplacement sur la carte. La longue flèche montre la position du parking d'une zone publique de chasse.

Placez l'extrémité de la flèche du pointeur sur le siteChoisi (à gauche) et cliquez sur la carte pour creer le waypoint. Celui-ci apparait (à droite) avec les nom et symbole par défaut, qui peuvent tous deux être modifiés. Ces figures ont été prises avec une portée de zoom de 4.05 miles. Ce qui donne l'impression que le waypoint se trouve sur la route, mais effectuer un zoom montrerait que le waypoint se trouve réellement au sud de la route, exactement la où l'extrémité du pointeur l'a positionné.

1. Si vous le souhaitez, déplacez le pointeur de votre souris et cliquez sur la carte pour创建工作 autres waypoints.
2. Pour quitter la commande Create Waypoints, pressez la touche Esc (Escape) ou cliquez sur les boutons CENTER MAP ou ZOOM AREA.

Conseils:

• Si vous souhaitez effacer ou supprimer un waypoint, placez le pointeur en croix ou le pointeur-zoom sur le waypoint et cliquez dessus avec le bouton droit de votre souris. Dans le menu s'affichant,CHOISSEZ DELETE WAYPOINT.
• Si vous souhaitez repositionner un waypoint, cliquez dessus avec le bouton droit de votre souris en utilisant le pointeur en croix ou le pointeur du zoom. Dans le menu s'affichant,CHOISSEZ MOVE WAYPOINT, et le pointeur saisira le waypoint. Déplacez-le vers sa nouvelle position et cliquez sur la carte pour l'y fixer.
• Il existe d'autres façon de supprimer un waypoint, et vous pouvez également changer son symbole, son nom et sa position. Pour obtenir des instructions concernant ces fonctions, ainsi que d'autres conseils, consultez les thèmes Create Waypoint (Créer un Waypoint), Delete Waypoint (Supprimer un Waypoint), Insert Waypoint (Insérer un Waypoint), et Edit Waypoint (Modifier un

Waypoint) dans la section de la Consultation des Commandes en ligne.

Si vous disposez de toutes les informations GPS dont vous avez besoin pour l'instant, passez à la façon "Enregistrer un Fichier de Données GPS" à la page 71. Rappelez-vous, pour placer les waypoints que vous venez de creer dans votre apparéil GPS, ceux-ci doivent être sauvégardés dans un Fichier de Données GPS. Cependant, si vous souhaitez ajouter des iconônes ou un itinéraire au Fichier de Données GPS, consulçez les deux thèmes suivants.

Créer une Icone

Les iconônes sont des symboles graphiques utilisés pour marquer un site, un centre d'intérêt personnel ou un événement. On les appelle également marqueurs d'événement, ou iconônes de repréage. Les iconônes de repréage ne stockent pas autant d'informations que les waypoints. Vous ne pouvez pas utiliser de menu pour naviguer jusqu'à une icône comme vous le pouvez avec les waypoints, et vous ne pouvez pas modifier leur nom. Mais vous pouvez changer leur symbole. En réalité, les waypoints et les iconônes de repréage partagent les mêmes symboles, mais ils sont deux types différents de données GPS avec des capacités différentes.

REMARQUE:

Jusqu'à ce que vous changiez leur symbole attribué par défaut, toutes les iconônes que vous créées ressembleront à un waypoint jaune et rouge, mais dépourvu de nom. Pour cette façon, nous nous en tiendrons à cette attribution par défaut, mais si vous souhaitez modifier le symbole, reportez-vous au thème Edit Icon (Modifier une Icone) de la Consultation des Commandes en ligne.

Les iconônes de repérage sont une manière pratique de marquer un site lorsque vous n'avez pas besoin d'enregistrer ou de changer beaucoup d'informations concernant l'évenement ou sa position. Créer une icône sur votre carte est très simple. Voici comment faire: (Consultez si besoin la section concernant "les Barres Outils", commeçant à la page 41.)

1. Centrez la Carte Maitresse sur la zone où vous désirez placer une icône. Cliquez sur le bouton CENTER MAP Center Map, et cliquez le pointeur en croix + de la souris sur la zone que vous souhaitez retrouver au centre.

2. Si besoin, cliquez sur les boutons ZOOM IN Zoom In or Zoom Out Zoom Out de façon à visualiser suffisament de détails pour pouvoir positionner l'icone avec précision.

3. Cliquez sur le bouton CREATE Icons dans la barre outils GPS Data, et votre pointeur deviendra une flèche arrivagée d'un symbole jaune et rouge.

4. Déplacez le pointeur de la souris de façon à ce que la pointe de la flèche se trouve là où vous souhaitez positionner l'icone. Cliquez sur la carte pour la fixer. Eloignez le pointeur de votre souris pour visualiser l'icone.

Créer une icône : tout d'abord, trouvez un emplacement sur la carte. La flèche du bas montre ici l'emplacement d'une rampe publique à bateau sur cette rivière.

Placez l'extrémité de la flèche du pointeur sur le siteChoisi (à gauche) et cliquez sur la carte pour creer l'icone. Celle-ci apparait (à droite) avec son symbole par défaut. Pour le changer en un symbole de rampe à bateau, consultez le thème Edit Icon (Modifier une Icone) dans la Consultation des Commandes en ligne.

1. Déplacez le pointeur de votre souris et cliquez sur la carte pour创建工作 d'autres iconônes.

2. Pour quitter la commande Create Icons, pressez sur Esc (Escape) ou cliquez sur les boutons CENTER MAP ou ZOOM AREA.

Conseils:

• Si vous souhaitez effacer ou supprimer une icône, placez le pointeur en croix ou le pointeur-zoom sur l'icône et cliquez dessus avec le bouton droit de votre souris. Dans le menu s'affichant, désisissez DELETE ICON.
• Si vous souhaitez repositionner une icône, cliquez dessus avec le bouton droit de votre souris en utilisant le pointeur en croix ou le pointeur du zoom. Dans le menu s'affichant, choisissez MOVE ICON, et le pointeur saisira l'icône. Déplacez-la vers sa nouvelle position et cliquez sur la carte pour l'y fixer.
• Il existe d'autres façon de supprimer une icône, vous pouvez également modifier son symbole et sa position. Pour obtenir des instructions sur ces fonctions, ainsi que d'autres conseils, reportez-vous aux thèmes Create Icon (Créer une Icone), Delete Icon (Supprimer une Icone), Insert Icon (Insérer une Icone) and Edit Icon (Editorune Icone) dans la Consultation des Commandes en ligne.

Si vous n'avez pas l'intention de préparer un itinéraire pour l'instant, vous pouvez passer à la façon "Enregistrer un Fichier de Données GPS" à la page 71. Mais rappelez-vous, planifier un itinéraire est l'une des capacités les plus intéressantes de MapCreate. Si vous étés prêts pour de la veritable navigation, lisez la suite.

Créer un Itinétaire

Un itinétaire est une série de points de repères, liés les uns aux autres en une série ordonnée utilisée pour marquer la ligne d'un trajet. Vous pouvez visualiser un itinétaire comme des perles sur un fil, ou comme les bornes de kilométrageplatzées à intervalle régulier le long des autoroutes.

Les itinéraires sont d'excellents outils pour préparer puis pour vous orienter sur un trajet. Avec votre récepteur GPS, vous pouze automatiquement naviguer d'un point de repère à un autre le long de la voie que vous avez établie. Vous pouze commencer à n'importe qu'elle extrémité de l'itinéraire, ou bien même en son milieu.

Vous pouvez regrouper les itinéraires en deux grandes catégories, basées sur le terrain et le type de trajet. Sur l'eau, dans les aïrs ou en randonnée, vous pouvez générallement vous déplacez en ligne droite d'un point de repère à un autre (en évitant les obstacles bien sur.) Le système GPS a été initialement développé par l'armée americaine pour ce genre d'iti-

néraire. Cela convient aux avions, aux bateaux et aux soldats sur le terrain. MapCreate et votre apparéil GPS relient tous les points de repères d'un itinéraire en lignes droites.

L'autre type d'itinéraire implique une navigation le long d'une route, d'une autoroute ou d'autres sentiers sinueux. Lorsque votre vehicule doit suivre les tours et détourS de la chaussée, vous ne pouvez pas justevoues deplacez de point de repere en point de repere en ligne droite.

Puisque les segments de tous les itniéaires GPS sont basés sur des li-gnes droites entre les points de repères, dresser un itinéaire le long d'une route courbée prend un peu plus de temps et de pratique que ne le permit notre Consultation Rapide. Nous conserverons ces détails pour l'entrée Create Route (Créer un Itinéaire) de la Consultation des Com-mandes en ligne.

Pour cette façon, nous utiliserons un exemple basé sur un simple itinéraire de pêche côtière. Rappelez-vous simplement : les techniques pour marquer un itinéraire sont les mêmes, peu importe la forme du trajet que vous établissez. Voici comment cela fonctionne: (Consultez si besoin la section concernant "les Barres Outils", comencer à la page 41.)

1. Centrez la Carte Maitresse sur la zone où vous désirez commencer votre itinétaire. Cliquez sur le bouton CENTER MAP Center Map, puis cliquez avec le pointeur en croix + de la souris sur la zone que vous poulez retrouver au centre.
2. Si besoin, cliquez sur les boutons ZOOM IN Zoom In or Zoom Out Zoom Out de façon à visualiser suffisament de détails pour pouvoir positionner les points de repère de l'itinéraire avec précision.

Conseil:

Pendant que vous vous déplacerez le long de la ligne que vous souhaitez étabir, vous aurez peut être besoin de faire un panoramaque de la Carte Maitresse ou d'effectuer des zooms arrirée ou avant pour voir où placer les points de repère, et où aller ensuite. Les boutons de zoom et les flèches fonctionneront toujours, même lorsque la commande CREATE ROUTE sera active. De cette façon, vous n'aurez pas besoin de désactiver la commande pour vous déplacer sur la carte.

1. Cliquez sur le bouton CREATE ROUTE dans la barre outils GPS Data. Le pointeur de votre souris deviendra une flèche accompagnée du symbole de l'itinéraire , soit deux points de repères reliés par une ligne de couleur fushia.

2. Placez le pointeur de la souris de façon à ce que l'extrémité de la flèche se trouve là où vous souhaitez commencerer votre itinétaire. Cliquez sur la carte pour fixer le premier point de repère. Eloignez votre pointeur pour le visualiser. Une ligne droite de couleur fushia relié à présent comme un élastique le Waypoint 001 au pointeur de votre souris, vous indiquant qu'un itinétaire est en construction.

Cliquez sur la carte pour fixer le premier waypoint d'un itinéraire. Cét exemple illustrtera l'itinéraire d'un bateau de pêche depuis le Port Aransas, au Texas, jusqu'à une plateforme petrolière et une épave dans le Golfe du Mexique, puis son retour au port.

1. Vous pouvez vous déplacer dans n'importe qu'elle direction, le prochain point de repère sera relié au premier par une ligne droite. Repositionnez le pointeur de votre souris le long de l'itinéraire que vous souhaitez créé, et cliquez sur la carte pour ajouter de nouveaux points de repère. En gros, vous fixerez un nouveau waypoint à chaque fois que vous aurez besoin de changer de direction.
2. Pour quitter la commande CREATE ROUTE cliquez sur la carte avec le bouton droit de votre souris ou appuyez sur Esc.

Itinétaire terminé avec six waypoints. Notez la ligne droite reliant les waypoints qui forment l'itinétaire. Le segment reliant un point de repère à un autre est appelé une étape, cet itinétaire possède cinq étapes. Les Waypoints 3 et 4 se trouvent à proximité de plate-formes petrolières et le waipoint 5 à côté d'une épave visible.

Conseils:

• Les itinéraires peuvent être modifiés de plusieurs façon, cependant ces étapes impliquent l'utilisation de plusieurs autres commandes que nous ne mentionnerons que dans la Consultation des Commandes en ligne. Vous pouvez suppprimer la totalité d'un itinétaire, ou simplement un point de repère, insérer un point de repère à l'itinétaire ou le repositionner. Pour en savoir plus, reportez-vous aux entrées suivantes de la Consultation des Commandes en ligne View Route List (Voir la liste des Itinéaires), View Route Waypoint List (Voir la liste des Waypoints d'un Itinéaire), Edit Route (Modifier un Itinéaire), Edit Route Waypoint (Modifier le Waypoint d'un Itinéaire), Delete Route (Supprimer un Itinéaire), Delete Route Waypoint (Supprimer un Waypoint dans un Itinéaire), Insert Route (Insérer un Itinéaire) et Insert Route Waypoints (Insérer des Waypoints à un Itinéaire). Cependant, si vous étés pressés de changer votre itinétaire, lisez les deux conseils suivants.

• Vous pouvez totallyment effacer un itinétaire en suprimant un à un chacun de ses waypoints. Cliquez sur le bouton CENTER MAP (ou sur le bouton ZOOM AREA), placez le pointeur en croix sur un point de

repère et cliquez dessus avec le bouton droit de la souris. Dans le menu s'affichant,CHOISSEZ LA commande DELETE WAYPOINT. MapCreate effacera le waypoint et la ligne fushia le reliant à l'itinéraire. Pour effacer les segments de l'itinéraire en gardant les waypoints: ouvre la liste des Itinéaires (touche raccourci F3), cliquez avec le bouton droit de la souris sur le nom de l'itinéraire, etCHOISSEZ DELETE ROUTE dans le menu s'affichant.

• Vous pouvez facilement repositionner un point de repère d'un itinéraire avec votre souris. Cliquez simplement dessus avec le bouton droit en utilisant le pointeur en croix ou le pointeur du zoom. Dans le menu s'affichant, choisissez MOVE WAYPOINT, et le pointeur saisira le waypoint. Déplacez-le vers sa nouvelle position et cliquez sur la carte pour l'y fixer.

Maintenant que vous avez créé toutes les informations GPS que vous souhaitiez, vous doivent les préparer à être utilisées par votre apparéil GPS. C'est que nous allons voir dans la loi suivante, "Enregistrer un Fichier de Données GPS."

Enregistrer un Fichier de Données GPS

Les Fichiers de Données GPS (parfois appelés "fichiers de l'utilisateur") peuvent conténir n'importe qu'elle combinaison d'informations GPS, incluant des waypoints, des icones de repréage, des itinéraires et des tracés. MapCreate et votre apparéil GPS stockent toutes leurs données GPS sous ce même format de fichier. Ceci facilité le transfert de données GPS entre MapCreate et votre apparéil. Voici comment: (Consul-tez si besoin la section concernant "les Barres Outils", commencer à la page 41.)

1. Avec au moins un type de données GPS affiché à l'écran, cliquez sur le bouton SAVE GPS DATA FILE dans la barre outils File. La boîte de dialogue Enregistrer Sous apparait.

Boîte de Dialogue d'Enregistrement du Fichier de Données GPS.

1. Entrez un nom dans la fenêtre File Name et cliquez sur SAVE.

Félicitations, vous venez de créé votre premier Fichier de Données GPS! MapCreate a sauvégarde le fichier dans le dossier de stockage attribué par défaut au programme, qui se trouve sous:

C:\Program Files\LEI\MapCreate\Data. Vous pouvez à présent utiliser l'Explorateur Windows pour copier ou déplacer le fisquier vers votre carte MMC. Rappelez-vous que Windows traittera votre lecteur de cartes comme un lecteur de disques amovible, par conséquent, copier un Fichier de Données GPS sur la carte MMC revient au même que de copier un fisquier depuis un disque dur vers une disquette.

Conseil:

Vous avez également la possibilité de sauvegarder le fjichier de données GPS directement sur la carte mémoire. Lorsque la boîte de dialogue Enregistrer Sous apparaît, Sélectionnéz la dette correspondant au lecteur de cartes dans la fenêtre "Save In" avant de cliquer sur Save. Pour obtenir de l'aide pour le transfert de fjichiers avec l'Explorateur Windows, cliquez sur START|HELP et dans le programme d'Aide Windows, recherchez les thèmes "copier des fjichiers" ou "déplacer des fjichiers."

Vous pouvez à présent commencer un nouveau fichier de données GPS (cliquez sur le bouton NEW GPS DATA FILE) ou vous pouvez fermer MapCreate et y revenir plus tard. Pour re-ouvrir ce Fichier de Données GPS ou pour en ouvrir un autre, cliquez simplement sur le bouton OPEN GPS DATA FILE et Sélectionnéz le nom de votre fichier (et son emplacement) depuis la liste, puis cliquez sur OPEN.

Boîte de Dialogue d'ouverture du Fichier de Données GPS.

Transférer des Fichiers de Données GPS Entre l'Ordinateur et l'Appareil

Avec le Fichier de Données GPS copie sur votre MMC, vous étés alors prét à le charger dans votre apparéil GPS. Consultez le manuel de votre apparéil pour obtenir des instructions sur l'insertion de la carte MMC. Puis recherchez-y le thème "Transférer des Cartes Personnalisées et des Fichiers de Données GPS." Ce lui-ci se trouve généralement dans la section du Fonctionnement en Mode Avancé des apparéils portables, et dans la section du Fonctionnement de Base du GPS des apparéils montés sur support. Ces instructions vous expliqueront comment charger le Fichier de Données GPS sur la mémoire de votre apparéil de façon à ce que les waypoints et autres détails apparaissent sur l'Ecran Cartographique de votre apparéil GPS.

Les mêmes instructions expliquent comment sauvegarder des waypoints et d'autres données en tant que Fichiers de Données GPS avec votre apparéil. Une fois que l' apparéil sauvegarde ses propres données GPS sur la carte MMC, vous pouvez placer la MMC dans votre lecteur de cartes, copier ce Fichier de Données GPS sous C:\Program Files\LEI\MapCreate\Data et ouvrir le fichier avec MapCreate.

À présent vous connaissez toutes les bases nécessaires pour entrer des cartes personnalisées et des données GPS dans votre apparéil—vous étés préts à voyage!

Vous n'en aurez pas besoin pour l'instant, mais il existe deux autres commandes optionnelles dont vous devriez prendre connaissance. La première permet de creator une carte couloir à partir d'un itinéraire.

Vous pouvez utiliser cette méthode plutôt que de dessiner les cadres couloir manuellement avec votre souris.

L'autre commande permet de creator un itinétaire depuis un trace. Vous ne pouze même pas encore pratiquer cette fonction; vousdez d'abord aller sur le terrain avec votre apparéil GPS et rapporter un trace avec lequel vous pourrez jour. Suivez simplement les instructions du manuel de votre GPS pour enregistrer un trace lors de vos déplacements, et sauvegarder le trace dans un Fichier de Données GPS. Ouvrez le fîchier de données avec MapCreate, puis consultez la loi "Créer un Itinétaire A partir d'un Trace" à la page 77.

Créer une Carte Couloir A partir d'un Itinéraire

MapCreate peut utiliser un trace que vous avez créé pour générer automatiquement une carte couloir. L'utilisation de la commande Draw Borders Around Route (Dessiner un Cadre Autour de l'Itinétaire) est rapide, et elle aide à contrôler la taille de votre Carte Personnalisée. Voici comment :

1. Créez un itinétaire ou ouvrez un Fichier de Données GPS contenant un itinétaire. (Pour ouvrir un tel fichier, cliquez sur FILE|OPEN|OPEN GPS DATA FILE.)
2. Ouvrez la Liste des Itinéraires : cliquez sur VIEW|ROUTE LIST.
3. Cliquez sur le nom de l'itinéraire avec le bouton droit de votre souris. Dans le menu s'affichant, cliquez sur la commande DRAW BORDERS AROUND ROUTE.

Lorsque vous cliquez avec le bouton croit de la souris sur le nom de l'itinéraire dans la Liste des Itinéraires, un menu déroulant apparait. Cliquez sur Draw Borders Around Route pour générer le cadre. Dans cet exemple, nous créons une carte couloir pour un itinéraire allant de Dallas à Corpus Christi, au Texas.

MapCreate dessine un cadre couloir suivant l'itinétaire. Consultez les illustrations ci-dessous, montrant l'itinétaire avant et après que la commande ait été exécutée.

Itinétaire depuis Dallas jusqu'à Corpus Christi, Texas (à gauche) et carte couloir créée automatiquement à partir de cet itinétaire (à droite).

Vous pouvez enregistrer le résultat en tant que Fichier Map Border puis créé un Fichier Cartographique, ou bien créé un Fichier Cartographique sans sauvégarder le cadre. (Cliquez sur le bouton SAVE MAP BORDER, dans la barre outils File, puis cliquez sur le bouton CREATE MAP.)

Conseil:

Vous pouvez contrôler la largeur de n'importe qu'elle carte couloir. Cliquez sur VIEWMAP DISPLAY OPTIONS, et la fenêtre Map Display Options (Options d'Affichage de la Carte) apparait.

Cliquez sur Map Display Options pour ouvrir la boîte de dialogue des Options d'Affichage de la Carte.

Cliquez sur l'onglet MAP BORDERS. En bas de la fenêtre, faites glisser le curseur le long de l'échelle Corridor Width (Largeur du Couloir) vers la gauche pour réduire et vers la droite pour augmenter la largeur de votre couloir. Cela vous permet de creator des couloirs très étroits, ce qui résultat commodément en des Fichiers Cartographiques de petite taille.

Onglet Map Borders de la fenêtre Map Display Options. Faites glisser le curseur vers la gauche pour réduire la largeur du couloir. Faites le glisser vers la droite pour augmenter la largeur du couloir.

Créer un Itinétaire Depuis un Tracé

Un trace est une ligne dessinée sur la carte par votre apparéil GPS lorsque vous vous déplacez. C'est un enregistrement de la voie que vous avez empruntée, montrant où vous étés allé. Sur le terrain, le trace s'étend de votre position actuelle à l'emplacement où vous avez commencé l'enregistrement. Notre apparéil GPS enregistre des milliers de points de position différente pour illustrer chaque tour et détour que vous avez empruntez sur votre trajet.

Pour utiliser un trace avec MapCreate, vous devez tout d'abord enregistrer un trace dans votre apparéil, puis le sauvégarder dans un Fichier de Données GPS. Copiez le fichier de données depuis la carte MMC vers le dossier data de MapCreate. Lorsque vous ouvrèz le Fichier de Données GPS, MapCreate affichera le trace sous la forme d'une ligne verte sur la Carte Maitresse.

MapCreate peut utiliser un trace pour creer un itinétaire destiné à un trajet ultérieur similaire. Notre apparéil GPS peut automatiquement naviguer sur le nouvel itinétaire, rendant très simple la reprise de la voie que vous avez déjà empruntée. Vous pouvez même partager ces informations avec des amis. L'utilisation de la commande Create Route From Trail est très simple. Voici comment faire:

1. Ouvrez un fichier de Données GPS contenant un trace. (Pour ouvrir un Fichier de Données GPS, cliquez sur FILE|OPEN|OPEN GPS DATA FILE.)

REMARQUE:

Les fichiers de Données GPS avec des tracés relativement longs prennant quelques instantes pour s'ouvrir. Soyez patients si vous ouvrez un fichier contenant un long trace. Une fois que les informations du trace auront été traitées, le reste du fichier s'ouvrira très rapidement.

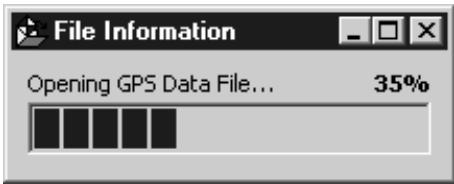

Fenêtre de Progression de l'ouverture d'un Fichier de Données GPS.

Cet exemple montre une portion du Trail 2 (Trace 2), enregistré lors d'un voyage d'affaires depuis Afton, Oklahoma jusqu'à Kansas City, Missouri. Le trace apparaît sous forme d'une ligne verte sur la Carte Maïtresse. Il suit l'Interstate 44 jusqu'à Carthage, Missouri, puis l'Autoroute Nord 71 en direction de Kansas City. Pour faciliter l'observation, les routes, les autoroutes et les autres détails ont été désactivés.

1. Ouvrez la Liste des Traces : cliquez sur VIEW|TRAIL LIST.
2. Ouvrez la Liste des Itinéaires : cliquez sur VIEW|ROUTE LIST.
3. Cliquez avec le bouton croit de la souris sur le nom du tracé. Dans le menu s'affichant, cliquez sur la commande CREATE ROUTE FROM TRAIL.

Le menu Create Route From Trail apparaît lorsque vous cliquez avec le bouton droit de la souris sur le nom du tracé dans la Liste des Tracés. Notez l'absence de waypoints le long du tracé.

MapCreate converti la ligne verte du tracé en une ligne d'itinétaire de couleur fushia avec des waypoints rouges. Le programme réalise ceci en transformant des milliers de points de position sur ce tracé en 25 waypoints constituant l'itinétaire. Consultez l'illustration suivante, qui montre un tracé et un itinétaire avant et après que la commande ait esté exécutée.

Segment du trace à travers Joplin avant la conversion en un itinétaire (à gauche) et itinétaire créé automatiquement à partir du trace (à droite). Dans la figure de droite, le trace vert et l'itinétaire fushia sont tous les deux visibles. Remarquez les waypoints numérotés apparaissant le long de l'itinétaire.

Vous pouvez enregistrer le résultat comme différent Fichier de Données GPS. (Cliquez sur le bouton Save GPS Data File dans la barre outils File.)

Notes

Annexe 1: Listes des Commandes de MapCreate

Une documentation complète sur toutes les commandes MapCreate est disponible dans le Fichier d'Aide du programme. Pour acceder à l'Aide et à sa section de Consultation des Commandes (Command Reference), appuyez sur la touche F1. L'exemple d'une entrée de la Consultation des Commandes (pour la commande des Thèmes de l'Aide) apparait à la fin de la liste suivante.

About MapCreate - A Propos de MapCreate

Arrange Icons - Réorganiser les Icones

Arrange Windows - Réorganiser les Fenêtres

Auto Arrange Windows - Réorganisation Automatique des Fenêtres

Card Registry - Enregistrement d'une Carte Mémoire

Cascade Windows - Fenêtes en Cascade

Center Map - Centrer la Carte

Close All Windows - Fermer Toutes les Fenêtres

Clear Map Borders - Effacer les Cadres

Create Custom Map - Créer une Carte Personnalisée

Create Icons - Creer des Icones

Create Route - Creer un Itinétaire

Create Route From Trail - Créer un Itinétaire A Partir d'un Trace

Create Waypoints - Creer des Points de Repères

Delete - Supprimer

Delete Icon - Supprimer une Icone

Delete Map Border - Supprimer un Cadre

Delete Route - Supprimer un Itinétaire

Delete Route Waypoint - Supprimer un Waypoint dans un Itinétaire

Delete Trail - Supprimer un Trace

Draw Borders Around Route - Dessiner des Cadres Autour d'un Itinétaire

Draw Corridor Map Borders - Dessiner des Cadres Couloirs

Draw Map Borders - Dessiner des Cadres

Edit Icon - Modifier une Icone

Edit Route - Modifier un Itinétaire

Edit Route Waypoint - Modifier le Waypoint d'un Itinétaire

Edit Waypoint - Modifier un Waypoint

Estimate Map Size - Estimer la Taille de la Carte

Exit-Sortir

Export Route - Exporter un Itinéraire

Export Waypoint List - Exporter une Liste de Waypoints

Help Topics - Themes de l'Aide

Import Map Borders From File - Importer des Cadres Depuis un Fichier

Import Route - Importer un Itinétaire
Import Waypoint List - Importer une Liste de Waypoints
Insert Icon - Insérer une Icone
Insert Route - Insérer un Itinétaire
Insert Route Waypoints - Insérer des Waypoints à un Itinétaire
Insert Waypoint - Insérer un Waypoint
New GPS Data File - Nouveau Fichier des Données GPS
New Map Border File - Nouveau Fichier Map Border
Open GPS Data File - Ouvrir un Fichier de Données GPS
Open Map - Ouvrir une Carte
Open Map Border File - Ouvrir un Fichier Map Border
Print GPS Data - Imprimer les Données GPS
Print Map - Imprimer la Carte
Printer Setup - Configuration de l'Imprimante
Restore Original Settings - Rétablit les Réglages Initiaux
Save All - Enregister Tout
Save GPS Data File - Enregister un Fichier de Données GPS
Save GPS Data File As - Enregister un Fichier de Données GPS Sous
Save Map Border File - Enregister un Fichier Map Border
Save Map Border File As - Enregister un Fichier Map Border Sous
Tile Windows Horizontally - Fenêtes en Mosaique Horizontale
Tile Windows Vertically - Fenêtes en Mosaïque Verticale
View Icon List - Voir la Liste des Icones
View Map Category Options – Voir les Catégories de Détails Cartographiques
View Map Display Options - Voir les Options d'Affichage de la Carte
Data Display Options - Options d'Affichage des Données
Detail Level Used - Niveau de Détail Utilisé
GPS Data - Données GPS
Default Symbol - Symbol par Défaut
Map Borders Options - Options des Cadres
Draw block boundaries - Afficher les limites des blocs
Draw corridor hot spots - Afficher les poignées du couloir
Corridor Width - Largeur du Couloir
Position Format Options - Choix du Format de la Position
Zoom Options - Options du Zoom
Zoom Range Units - Unités de Portée du Zoom
Map Zoom Change - Changement Résilé par le Zoom sur la Carte
View Route List - Voir la Liste des Itinéraires
View Route Waypoint List - Voir la liste des Waypoints d'un Itinétaire
View Status bar - Afficher la Barre d'Etat
View Toolbar - Afficher la Barre Outils
View Trail List - Voir la Liste des Traces
View Waypoint List - Voir la liste des Waypoints
Zoom In / Zoom Out - Zoom Avant / Zoom Arrière

Commande d'Aide

Menu: HELP

Submenu: n/a

La commande des Thèmes de l'Aide ouvre le système d'Aide en ligne dans votre navigateur internet par défaut. Les informations de l'aide sont en format HTML, mais elles proviennent de leur CD ou de leur disque dur, pas de l'Internet.

Utiliser la Commande

Le système d'Aide contient une Consultation Rapide - Quick Reference (provenant du manuel d'instruction) et une Consultation des Commandes - Command Reference, qui déscrit en detail chaque commande de MapCreate.

Pour ouvrir l'Aide,CHOISISEZ la commande Help Topics.

Vous naviguez dans l'aide comme vous le feriez sur n'importe quel site internet, en cliquant sur les liens hypertextes pour ouvir les informations que vous désirez.

Recherche

Lorsque vous avez ouvert un document d'aide, vous pouvez y rechercher les informations dont vous avez besoin.

Avec le Navigateur Internet Explorer :

1. Cliquez sur la page d'aide pour que le navigateur effectue la recherche sur la bonne page.

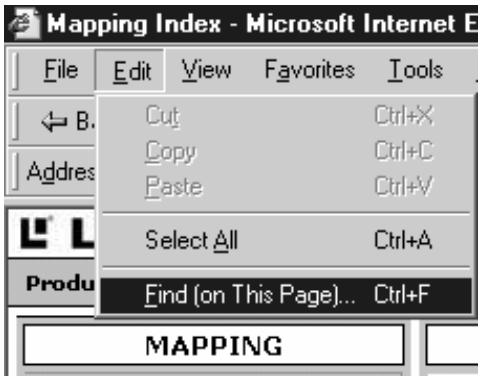

2. Cliquez sur EDIT|FIND (ON THIS PAGE) ou utilisez le raccourci clavier Ctrl+F pour commencer la recherche.

Utilisez la commande de Recherche d'Internet Explorer pour couver des documents de l'Aide.

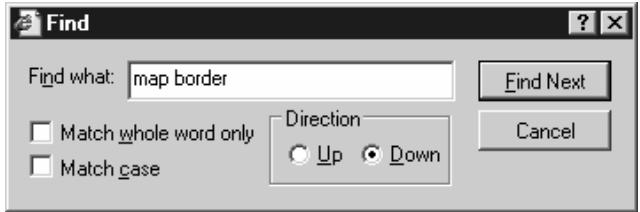

1. Dans la fenêtre FIND WHAT:, entrez le terme, la phrase ou la commande que vous recherchez, puis reglez les options et cliquez sur FIND NEXT.

Recherche d'un document de l'Aide pour les mots "map border."

Avec le Navigateur Netscape 6 :

1. Cliquez sur la page d'aide pour que le navigateur effectue la recherche sur la bonne page.

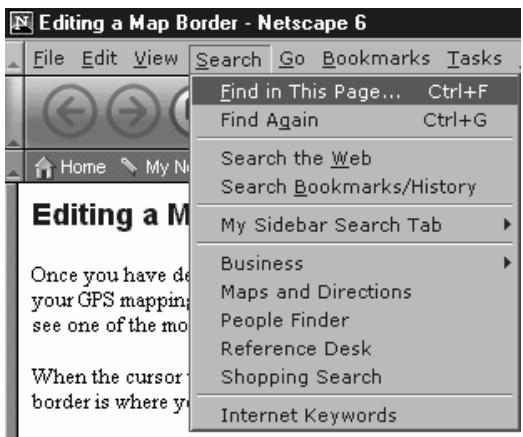

2. Cliquez sur SEARCH|FIND IN THIS PAGE ou utilisez le raccourci clavier Ctrl+F pour commencer la recherche.

Utilisez la commande de Recherche de Netscape pour couver des documents de l'Aide.

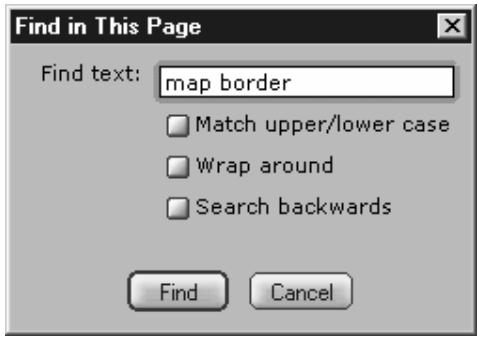

1. Dans la fenêtre FIND TEXT:, entrez le terme, la phrase ou la commande que vous recherchez, puis reglez les options et cliquez sur FIND.

Recherche d'un document de l'Aide pour les mots "map border."

Notes

Annexe 2:liste des Catégories de Détails Cartographiques

Cette liste contient les différentes catégories d'informations cartographiques disponibles sur MapCreate 6. Ces catégories et leurs souscatégories peuvent être désactivées ou activées. Seules les catégories qui sont activées (affichées sur la Carte Maitresse) seront incluses dans les Fichiers de Carte Personnalisée destinés à votre apparéil GPS. Consultez l'Annexe 3 pour connaître les symboles utilisés pour représentier chacun de ces éléments. Les lettres POI signifient Point Of Interest (Point ou Centre d'Intérêt.). Les groupes de catégories U.S. et Canadiennes sont listed ici. Les catégories spécifique à votre région peuvent varier légèrement, mais les groupement seront les mêmes.

U.S. Categories	Catégories U.S.
Airports	Aéroports
Runways	Pistes
Symbols	Symboles
Cities	Villes
Community Names	Noms des Communautés
Names	Noms
Subdivision Names	Noms des Subdivisions
Urban Areas	Zones Urbaines
Countries	Pays
Boundaries	Frontières
Names	Noms
County/Parish	Comté/Commune
Boundaries	Limites
Highway Exits	Sorties d'Autoroutes
Exits	Sorties
Information Centers	Centres d'Information
Parking Areas	Parkings
Picnic Areas	Aires de Pique-Nique
Rest Areas	Aires de Repos
Scenic Areas	Zones Touristiques
Service Areas	Services
Toll Plazas	Péages
Welcome Centers	Centres d'Accueil
Weigh Stations	Stations de Pesée
Highways	Autoroutes
US	US
International Minor	Internationales Secondaires

International Major

Interstate Symbols

Interstate

State

State Symbols

US Symbols

Landmarks

Buildings

Cemeteries

Fire Stations

Land Features

Libraries

Mines

Other

Schools

Shopping Center

Summits

Towers

Trail Names

Marine Navaids

Major

Minor

POI-All Others

Airports

Attractions

Auto Parts/Service

Banks/Financial

Bars/Nightclubs

Entertainment

Fishing/Hunting

Food Stores

Gasoline

Government

Marine Services

Medical Service

Museums/Zoos

Postal Service

Places of Worship

RV Parks/Services

Shopping

Sporting Goods/Wear

Sports

Transportation

Internationales Majeures

Symboles des Interstates

Inter-états

Etat

Symboles Etat

Symboles US

Points de Repère

Bâtiments

Cimetières

Caserne de Pompiers

\section*{Caracteristiques du Terrain}

Bibliothèques

Mines

Autre

Ecoles

Centre Commercial

Sommets

Tours

Noms des Sentiers

Aides à la Navigation

Majeures

Secondaires

POI-Autres

Aéroports

Attractions

Service/Pieces Automobiles

Banques/Finance

Bars/Nightclubs

Divertissement

Péche/Chasse

Magasin d'Alimentation

Essence

Services Publiques

Service Maritime

Service Medical

Musées/Zoos

Service Postal

LieudeCulte

Services/Parcs pour Camping

cars

Shopping

Matériel/Habilitation Sportif

Sports

Parc pour Camping-car

POI-Restaurants

Asiatique

Salles de Banquet

Barbecue

Cafés

Délis

Fast Food

Glace

Italian

Mexicain

Divers

Pizza

Sandwichs

Fruits de Mer

Steaks

Noms des routes majeures

Noms des routes secondaires

Urbaines secondaires

Noms des routes rurales

Rurales

Etat/Province

Frontières

Noms

Eau

Canaux/Ruisseaux

Noms des Canaux/Ruisseaux

Lacs/Rivieres

Ocean/Seas

Ocean/Sea Names

Other Names

Noms des Océans/Mers

Autre/Noms

Epaves & Obstacles

Catégories Canadien

nes

Aéroports

Pistes

Symboles

Villes

Noms des Communautés

Noms

Noms des Subdivisions

Zones Urbaines

Pays

Frontières

Noms

Comté/Commune

Limits

Sorties d'Autoroutes

Sorties

Centres d'Information

Parkings

Aires de Pique-Nique

Aires de Repos

Zones Touristiques

Services

Péages

Centres d'Accueil

Stations de Pesée

Autoroutes

US

Internationales Secondaires

Internationales Majeures

Symboles des Interstates

Inter-états

Etat

Symboles Etat

Symboles US

Points de Repère

Bâtiments

Land Features

Libraries

Mines

Other

Schools

Shopping Center

Summits

Towers

Trail Names

Marine Navaids

Major

Minor

Points Of Interest

Airports

Auto Parts/Service

Banks

Bars/Nightclubs

Entertainment

Fishing/Hunting

Food Stores

Gasoline

Government

Hardware

Libraries

Lodging

Marine Services

Medical Service

Museums/Zoos

Postal Services

Restaurants

RV Parks/Services

Shopping

Sporting Goods/Wears

Sports

Tours

Transportation

Universities/School

Public Lands

National Forests

\section*{Caracteristiques du Terrain}

Bibliothèques

Mines

Autre

Ecoles

Centre Commercial

Sommets

Tours

Noms des Sentiers

Aides à la Navigation

Majeures

Secondaires

Points d'Intérêts

Aéroports

Service/Pieces Automobiles

Banques

Bars/Nightclubs

Divertissement

Pêche/Chasse

Magasin d'Alimentation

Essence

Services Publiques

Quincaillerie

Bibliothèques

Hébèrgement

Service Maritime

Service Medical

Musées/Zoos

Service Postal

Restaurants

Services/Parcs pour Campingcars

Shopping

Matériel/Habilitation Sportif

Sports

Excursions/VisitesGuidées

Transport

Universités/Ecoles

Noms des routes majores

Noms des routes secondaires

Urbaines secondaires

Noms des routes rurales

Rurales

Etat/Province

Frontières

Noms

Eau

Canaux/Ruisseaux

Noms des Canaux/Ruisseaux

Lacs/Rivieres

Noms des Lacs/Rivieres

Océans/Mers

Noms des Océans/Mers

Autre/Noms

Epaves & Obstacles

Annexe 3:

Symboles de MapCreate 6

MapCreate 6 possède des centaines de symboles cartographiques utilisés pour représentier des éléments allant des caractéristiques géographiques aux Centres d'Intérêt (POI) commerciaux. La liste suivante illustrte ces symboles et indique le nom de l'élement qu'ils représentent.

Autoroute Inter-états

Autoroute U.S.

Autoroute d'Etat

Autoroute Trans-Canada

Autoroute du Québec

Autoroute Fédérale Mexicaine

Sortie d'Autoroute

Sortie d'Autoroute avec Centre d'Informations

Sortie d'Autoroute avec Parking

Sortie d'Autoroute avec Aire de Repos

Sortie d'Autoroute avec Zone Touristique

Sortie d'Autoroute avec Station Service

Sortie d'Autoroute avec Pégage

Sortie d'Autoroute avec Station de pesée

Aéroport

Bâtiment

Cimetière

Caserne de Pompiers

Sortie d'Autoroute avec Aire de Pique-Nique

Bibliothèque

Mine

Parc

Ecole

Centre Commercial

Sommet

Tour

Nom du Sentier

Nom de la Ville, Communauté ou Subdivision

Nom de la caractéristique du terrain

Nom de l'etendue ou du courant d'eau

Balise de jour blanche et carrée ou Non-Identifiée (Navaid)

Balise de jour rouge et triangu-laire (Navaid)

Balise de jour blanche et triangu-laire (Navaid)

Bouée Verte Eclairée (Navaid)

Bouée Rouge Eclairée (Navaid)

Bouée Blanche ou Non-Identifiée
Eclairée (Navaid)

Bouée Verte Non-Eclairée (Navaid)

Bouée Rouge Non-Eclairée (Na-vaid)

Bouée Blanche ou Non-Identifiée
Non-Eclairée(Navaid)

Signalisation Lumineuse (Navaid)

Note sur la Carte Marine

Plateforme (Navaid)

Noms de divers points de repère

Balise de jour verte et carrée (Navaid)

Rocher à Fleur d'Eau

• Rocher Couvert

Epave Submerge Dangeureuse

++ Epave Submergé neprésentant pas de Danger

Epave Visible

Aéroport (POI)

Obstacle Visible ou à Fleur d'Eau

Site de Divertissement, Billard ou Casino (POI)

Université ou Etablissement d'Enseignement Supérieur (POI)

Hall ou Auditorium (POI)

Hôpital (POI)

Musée ou Site Historique (POI)

Bureau de Poste

Attraction Touristique ou Visite Organisée (POI)

Zoo (POI)

Cinéma (POI)

Restaurant (POI)

Café (POI)

Dégustation de Glaces (POI)

Pizza (POI)

Relatif à la Pêche (POI)

Hébergement (POI)

Camp ou Camping (POI)

Parc ou Service pour Camping-cars (POI)

Marina (POI)

Revendeur ou Service Maritime (POI)

Equipement Maritime (POI)

Service ou Pièces Automobiles (POI)

Arrêt pour Camions, Location de Remorques, ou Autre moyen de Transport (POI)

Epicerie ou Magasin de Vente au Détail (POI)

Pharmacie (POI)

Magasin de Bricolage (POI)

Matériel et Habilitation Sportif (POI)

Relatif au Golf (POI)

Parc ou Administration du Parc (POI)

Synagogue (POI)

Eglise (POI)

Relatif à la Chasse (POI)

Lavage Auto (POI)

Service Financier (POI)

Bowling (POI)

Piscine (POI)

Chemin de Fer (POI)

Centre de Loisirs, Stade, ou autre interetrelatif au Sport (POI)

Taxi (POI)

Ligne de Bus (POI)

Location ou Prêt d'Automobiles (POI)

Notes

Annexe 4: Affichage des Cartes Spécialisées avec Données de Pêche ou Données Aeronautiques

Une nouvelle fonction de MapCreate 6.3 vous permet de visualiser les produits cartographiques LEI spécialisés pour la pêche ou l'aviation sur l'écran de MapCreate. Cette fonction marche avec les cartes de pêche Inland Mapping System™ Fishing Hotspots® ou avec les bases de données aeronautiques Jeppesen® Internationales et Jeppesen® Amériques, ainsi qu'avocé la base de données des Obstacles aeronautiques Lowrance®.

Afficher les détails pour la pêche ou l'aviation sur l'ordinateur facilité la planification d'excursions et la gestion des waypoints, des itinéraires et des autres données GPS. Tous les outils MapCreate utilisés pour manipuler les données GPS fonctionnent exactement de la même façon qu'avac les cartes ordinaires.

Pour afficher un produit cartographique spécial LEI, placez simplement la carte mémoire contenant la carte ou la base de données dans le lecteur de carte MMC, puis lancez MapCreate. (Vous pouvez également lancer MapCreate en premier, puis insérer la carte.) Dans un instant, MapCreate commencerà à dire les informations containues sur la carte mémoire, et un symbole en forme de sablier apparaitra dans le coin inférieur gauche de l'écran. Pendant que la carte spéciale est extraite, il est possible que la fenêtre de la Carte Maitresse disparaissée pendant un moment avant de réapparaitre avec les données cartographiques spéciales.

Un sablier
apparaît pendant que
MapCreate lit la carte
A gauche, une portion du Lac de Skiatook avec les données ordinaires de MapCreate. A droite, MapCreate affiche les données supplémentaires après l'insertion d'une carte mémoire contenant une carte IMS Fishing Hotspots (Points Chauds de Pêche).

Cartes IMS Fishing Hotspots

Fenêtre de la Carte Maitresse montrant le détail d'une carte IMS Fishing Hotspots du Lac de Skiatook. Placez le pointeur Center Map ou Zoom Area sur un détail et une fenêtre d'identification apparaitra.

Placez le pointeur de votre souris sur un détail de la carte et une fenêtre automatique d'identification apparaitra, identifiant le détail en question. Avec un apparéil GPS Lowrance ou Eagle, le curseur identifie également les symboles de la carte avec une fenêtre automatique, cependant des informations supplémentaires seront disponibles pour certains symboles.

Par exemple, utilisez le curseur pour selectionner un triangle rouge représentant une zone d'utilité publique ou des aménagements publics, puis appuyez sur la touche Wpt (ou la touche Find avec les apparciils portables iFINDER®). Un écran d'Information sur le Waypoint apparait.

Ecran d'Information d'un apparéil GPS sur un Waypoint IMS Fishing Hotspots, montrant les aménagements disponibles à une zone d'utilité publique et à un port de plaisance.

Il existe d'autres symboles Fishing Hotspot importants qui affichent des informations uniquement sur votre apparéil GPS. Ils sont tous accessibles par le curseur et les touches Wpt ou Find. Ces symboles se trouvent généralement (mais pas toujours) à proximé d'un barrageage, et ils incluent:

Des Techniques & Astuces de Pêche: l'écran d'Information du Waypoint affichera un article couvrant des sujets allant des appâtés aux repérages. Des suggestions de matériel, les types d'abri et les méthodes de presentation sont traités par saision et par espèce, couvrant les espèces principales du lac en question.
Le Profil du Lac: l'écran affichera une vue d'ensemble du lac lui-même, incluant des informations sur sa taille, sa profondeur, ses rivages, la composition de son fond, la source de son eau, la qualité de son eau et les abris qu'il présente.
La Pecherie: l'écran affichera des informations concernant les principales espèces générées, leurs nombres et leurs tailles, les techniques de gestion, les espèces servant de nourriture et toutes réglementations particulières.
Les Informations relatives à une Zone de Pêche: ce symbole apparait à des points épars autour de certains lacs. Lorsque ce symbole est sélectionné, l'écran d'Information du Waypoint affichera les conseils de pêche spécifique à cette zone du lac.

MapCreate you laisse désactiver l'affichage des Catégories de Détails Cartographiques sur la Carte Maitresse, telles que la profondeur, les zones de péche, les infos relatives au lac, les services du lac, les informations de navigation, et la structure, mais ce ci ne modifie en rien les détails présents sur votre carte IMS Fishing Hotspots.

Cartes Jeppesen pour l'Aviation

Avec MapCreate, vous pouvez désactiver l'affichage des Catégories de Détails Cartographiques relatives à l'aviation, mais ceci ne modifie en rien les détails présents sur votre carte Jeppensen et dans vos bases de données aeronautiques Lowrance.

Le cursesur de votre récepteur GPS AirMap® peut selectionner certaines caractéristiques — telles que les espaces aériens — et vous avec la possibité d'afficher une Page d'Information pour le détail selectionné. Vous n'obtiendrez pas le même niveau de précision avec MapCreate, cependant certains détails de la carte affichent également une fenêtre d'informations lorsqu'ils sont selectionnés par le pointeur de votre sourris.

Par exemple, placez le pointeur Center Map ou Zoom Area à l'intérieur des limites d'un espace aérien, et une fenêtre automatique identifiera l'aéroport, l'agence de contrôle et le nombre de fréquences de communication lui correspondant.

Données Jeppesen concernant l'espace aérien affichées dans une fenêtre automatique MapCreate.

Placez le pointeur sur l'identificateur d'un aéroport et vous verrez alors apparaitre une fenêtre d'identification avec le nombre de fréquences de communication, le nombre de pistes et le nombre de services disponibles pour ce terrain. Sélectionnez une piste, et vous pourrez alors voir sa longueur, le type de sa surface et son éclairage.

Informations Jeppesen relatives à l'aéroport (à gauche) et à la piste (à droite) affichées dans des fenêtres automatiques MapCreate.
Fenêtre de la Carte Maitresse avec un zoom de 60 miles montrant les détails d'une base de données aeronautiques Jeppesen Ameriques. Les intersections apparaissent sous forme de Xs gris; les autres symboles apparaissent identiques à ceux des graphiques papiers découvertes en sections.

Annexe 5: Facteurs à prendre en compte lors de la Plannification d'Itinéaires sur Routes

Conseils pour Réaliser de Meilleurs Itinéraires pour une Navigation sur Route

La façon dont vous creez un itinétaire pour route dépend du type de trajet et de l'écran que vous préférez utiliser sur votre apparéil GPS, soit l'écran de navigation avec la boussole, l'écran cartographique ou bien les deux. Ces facteurs déterminent le nombre de waypoints à utiliser pour创建工作 l'étinétaire, et où ceux-ci doivent être placés.

Un simple itinétaire en ligne droite sur l'eau ou dans les aïrs est très facile à réaliser, tout comme l'est un itinétaire suivant les rues en quadrillage d'une ville. Les obstacles sont généralement peu différents, et vous vous déplacez plus ou moins en ligne droite d'un waypoint à un autre.

Suivre les tours et détours d'une route est différent car tous les apparciels GPS relient les waypoints d'un itinétaire par des lignes droites.

Certain navigateurs préférent suivre un itinéraire en le visualisant sur la carte. Ils jottent un coup d'œil à l'itinéraire et à la flèche d'indication de leur position sur la Carte Personnalisée défilant à l'écran de leur GPS. En un coup d'œil, ils peuvent voir les symboles de l'itinéraire et la route qu'ils suivent, simultanément.

D'autres voyageurs préférent l'affichage plus simple que leur propose l'écran de Navigation. La boussole peut littéralement pointer vers la direction à suivre pour se diriger vers le prochain waypoint de l'itinétaire.

Vous pourrez cependant rencontres un autre groupe d'utilisateurs se servant des deux techniques de navigation, passant de la carte à la boussole pendant leur déplacement.

Itinéraires "Haute Résolution" contre Itinéraires "Faible Résolution"

MapCreate et votre apparéil GPS Lowrance ou Eagle sont capables d'afficher des itinéraires "haute résolution" remarquablement précis qui peuvent suivre chacune des courbes d'une route de montagne. Ce type de route—avec un nombre de waypoints par mile relativement important—convient parfaitement à l'utilisation de l'écran de navigation. Avec ce dernier, vous pouvez pratiquement ignorer l'écran cartographique et arrivèr à destination en n'utilisant que la boussole.

Votre GPS possède une alarmé d'écartement qui vous avertira lorsque vous vous déporterez avec un écartement trop important vers la gauche ou vers la droite de votre trajectory. Il existe également une alarmé d'arrivée, qui vous averti lorsque vous vous trouvez à une certaine distance d'un waypoint. Avec un itinéraire "haute résolution", vous pouvez fixer l'alarme d'écartement et l'alarme d'arrivée pour de petites distances comprises entre 0.1 et 0.5 miles. (Vous pouvez désactiver les alarmes ou les réactiver, et vous pouvez également désirir d'activer ou de désactiver lessons qu'elles émettent.)

Les incroyables capacités de la navigation GPS peuvent inciter les utilisateurs débutants à fabriquer des itinéaires sur routes hautement détaillés. Ces itinéaires "haute résolution" sont agreables à utiliser, mais ils ont quelques inconvenients. Ils nécessit de placer un point de repère à quasiment chaque courbe de la route. Ceci requiert un nombre relativement important de waypoints pour la distance parcourue. Un grand nombre de waypoints proches les uns des autres peut enconbrer votre Carte Personnalisée. Si l'itinéaire est très long, cela vous prendra plus de temps de le créé avec MapCreate. Et enfin, les apparèils GPS compatibles avec les versions 5 et 6 de MapCreate peuvent supporter 100 itinéaires différents, mais chaque itinéaire ne peut contenir qu'un maximum de 100 waypoints.

Par conséquent, faites un long voyage à travers le pays en empruntant des routes sinueuses et vous ne pourrez utiliser que jusqu'à 100 waypoints pour atteindre votre destination. Cela signifie que vous devrez décomposer le trajet en plusieurs itinéraires. Cela ne pose en généralaucun problème, puisque la plupart des voyageurs ne roulent de toute façon pas jour et nuit sans s'arrêtér pour manger, se reposer ou pour prendre de l'essence.

D'un autre côté, les itinéraires "faible résolution" se préparent en moins de temps et sont suffisamment précis pour vous amener à destination. Ce type d'itinéraire—avec un nombre de waypoints par mile relativement réduit—convient parfaitement à une navigation avec l'écran cartographique. Vous pouvez couvir une distance plus importante avec la quantité de waypoints utilisés. Les itinéraires "faible résolution" tendent également à réduire l'encombrement sur votre Carte Personnalisée.

Une bonne technique pour les itinéraires "faible résolution" consiste à fixer la plupart de vos waypoints aux endroits où vous effectuez un changement radical de direction, où dans le cas où la destination, pour une raison ou pour une autre, est importante. Voici deux exemples :

Mettons que vous vous dirigiez croit vers le nord sur une autoroute, mais que vous ayez besoin de tourner à droite sur une route de campagne pour vous rendre à une aire de réécération. Fixez un waypoint exactement à l'intersection ou un peu avant. Fixer le waypoint à une courte distance en avant du tournant est utile (surtout si on considère la vitesse sur autoroute) si vous ayez besoin de temps pour changer de file ou pour ralentir avant le tournant. (Vous pouvez même renomer le waypoint "tourner" ou "tourner à droite.")

A的前提, considérons que vous vous déplacez de manière générale en ligne droite. Vous n'avez pas besoin de fixer un point de repère pour tourner, mais vous souhaitez vous arrêtez dans une ville en cours de route pour manger et prendre de l'essence. Fixez un waypoint aux limites de la ville ou au centre ville, et votre GPS Lowrance ou Eagle pourra vous dire à combien de miles de la ville vous vous trouvez, ou combien de temps il vous faudra pour vous y rendre.

Si vous limitez le nombre de waypoints que vous creez, votre boussole fonctionnera toujours bien pour les changements importantes de direction, mais elle ne s'alignera pas aux virages et aux courbes de la chaussee aussi précisément qu'elle le ferait avec un itinéraire "haute résolution."

Par exemple, vous pourriez vous dirigez vers une destination se trouvant au sud, mais suivre la courbe d'une route autour d'une montagne. En prenatalant la courbe à votre droite, votre voiture pointerait alors vers l'ouest. Cependant, la boussole pointerait précisément vers le prochain waypoint se trouvant au sud, soit à présent à 90 degrés sur votre gauche. Si vous ne comptiez alors que sur la boussole, vous pourriez croire que vous n'êtes plus sur leur itinétaire. Alors que vous contournez la montagne et que la chaussée se dirige à nouveau vers le sud, la boussole, l'itinétaire et la chaussée s'alignent de nouveau tous ensemble.

L'alarme d'écartement requiert également quelques réglages lorsque vous utilisez les itinéraires à faible résolution. Dans notre exemple précédent, si l'alarme était fixée à 0.1 mile, elle se déclencherait quand nous prenons le tournant, deviant ainsi de plus de 0.1 mile de la ligne centrale de notre itinétaire.

Certains navigateurs évitent ceci en désactivant l'alarme d'écartement. Cependant, avec l'alarme désactivée, vous pourriez prendre un mauvais virage et il s'écoulerait alors du temps avant que vous ne vous rendiez compte de votre erreur. Vous pouvez laisser l'alarme active si vous augmentez simplement la distance pré-réglée déclenchant l'alarme.

Dans notre exemple, fixer l'alarme d'écartement à 1.5 miles l'empêche-rait de se déclencher lorsque nous prenons le tournant autour de la montagne.

La "résolution" des itinéaires sur routes est finalément une question deCHOix personnel.Pratique ces techniques pour voir laquelle vous convient le比较好. La plupart des utilisateurs trouvent un équilibre entre les deux.Rappelez-vous simplement : plus vous etes précis pour suivre les courbes de la chaussée, plus vous utiliser de waypoints. Ceci, en contre-partie, affertera la façon dont les fonctions de votre GPS marcheront avec votre itinéaire.

Index

A

Accessoires, 11

Alarme d'Arrivée, 106

Alarme d'Ecartement, 106, 107

Alarmes, 106, 107

Annexes

2, ListedesCatégoriesdeDétailsCartographiques,87
3,Symboles de MapCreate 6,93
4, Affichage des Cartes Spécialisées, 99

B

Boussole, 105, 107

C

Cartes Jeppesen, 16, 99, 103, 104

Cartes Spécialisées, 16, 99, 103, 104

Catégories de Détails Cartographiques, 13, 18, 36, 82, 102, 103

Fenetre d'Options, 46

Centrer la Carte, 51, 81

Curseur, 17, 19, 59, 76, 101, 102, 103

D

DétailCartographique,16

E

Eléments de l'Ecran
Barre Outils Map Navigation, 45
Barres Outils, 55, 57, 60, 62, 65, 68, 71

Fenetre de la Carte Maitresse, 101, 104

Fenetre des Catégories de Détails Cartographiques, 46

ListedesIcones,47,48,82

ListedesItinéaires,48,70,71 74,78,82

ListedesTracés,20,49,50,78 82

ListedesWaypoints,47,48,70 82

ListedesWaypointsd'un Itinéraire,48,70,82

MenuPrincipal,40

EspaceAerien,103

F

Fichier de Données GPS, 8, 13, 15, 22, 43, 65, 67, 71, 72, 73, 74, 77, 79, 82

1

Icônes, 6, 13, 17, 35, 39, 44, 45, 47, 52, 65, 66, 67, 71, 81, 82
Créer, 65, 67
Supprimer, 67, 81

Modifier les Cadres Couloirs, 59

N

POI (Point d'Intérêt), 17, 18, 87, 93, 95, 96, 97

Pointeur de la Souris, 40, 51, 54, 63, 66, 69

R

Rechercher, 17, 18

Adresses, 18

POIs, 17

Rues, 17, 18, 62

s

Sauvegarder un Fichier Map Border, 55

Système Requis, 21

T

Cartes Personalisées, 73

Fichiers de Données GPS, 73

W

Garantie et Licence de l'Utilisateur

Pour obtenir des informations sur la garantie et les licences de l'utilisateur pour ce logiciel et ses données cartographiques, consultez le Contrat de Licence Anglais-Français de l'Utilisateur Final (part 988-0147-961) compris avec l'ensemble MapCreate.

Obtention de Services...

...aux Etats-Unis:

Nous soutenons votre investissement dans des produits de qualité par un service rapide et spécialisé. Si vous résidez aux Etats-Unis et que vous avez des questions techniques ou relatives au renvoi ou la réparation de votre produit, veuillez contacter le Département du Service Clientèle de l'Usine. Avant tout renvoi d'un produit, vous doivent contacter le service clientèle pour déterminer si un retour est nécessaire. Souvent, le service clientèle peut résoudre votre problème par téléphone sans que votre produit soit envoyé à l'usine. Pour nous contacter, utilisez les numérios Gratisits suivants:

Pour Lowrance: 800-324-1356. Pour Eagle: 800-324-1354

De 8h à 17h, Heure Centrale, du Lundi au Vendredi

Votre logiciel est couvert par une garantie complète d'un an. (Retrouvez ailleurs dans ce manuel les détails complets concernant cette garantie.)

LEI Extras, Lowrance Electronics, ou Eagle Electronics peuvent juger nécessaire de modifier ou demettre un terme à nos politiques d'expédition,à nos réglementations, et à nos offres spéciales à tout moment. Nous nous réservons le droit de le faire sans avis de notification.

...au Canada:

Si vous résidiez au Canada et que vous avez des questions techniques ou relatives au renvoi ou la réparation de votre produit, veuilles contacter le Département du Service Clientèle de l'Usine. Avant tout renvoi d'un produit, vous devez contacter le service clientèle pour déterminer si un retour est nécessaire. Souvent, le service clientèle peut résoudre libre problème par téléphone sans que votre produit soit envoyé à l'usine. Pour nous contacter, utilisez le numéro gratuite suivant:

800-535-0240

905-629-1614 (payant)

De 8h à 17h, Heure de l'Est, du Lundi au Vendredi

... en dehors du Canada et des Etats-Unis:

Si vous avez des questions techniques ou relatives au renvoi ou la réparation de votre produit, contactez le revendeur dans le pays où vous avez acheté votre apparéil. Pour localiser un revendeur pres de chez vous, visitez les sites internet des fabricants, www.lowrance.com ou www.eaglegps.com et et consultez la section Dealer Locator.

Informations sur la Commande d'Accessoires pour tous les pays

LEI Extras™, Inc. est la source des accessoires destinés aux produits sonar et GPS fabriqués par Lowrance Electronics et Eagle Electronics. Pour commander des accessoires MapCreate et GPS tels que des cartes MMC oudes lecteurs de cartes MMC, veuillez contacter:

Informations concernant le Renvoi de votre article

1) Notre revendeur maritime local ou un magasin d'électronique. La plupart des revendeurs manipulant de l'équipement électronique maritime ou d'autres matériels électroniques pourrait vous assister dans l'acquisition de ces articles.
Pour localiser un revendeur Lowrance, visitez le site internet www.lowrance.com, et recherchez le Dealer Locator. Pour localiser un revendeur Eagle, visitez le site internet www.eaglesgps.com, et recherchez le Dealer Locator. Vous pouvez également consulter directement votre annuaire téléphonique.
2) Pour les clients Américains: LEI Extras Inc., PO Box 129, Catoosa, OK 74015-0129. Téléphonez au 1-800-324-0045 ou visitez notre site internet www.lei-extras.com.
3) Les clients Canadiens peuvent écrire à l'adresse suivante:
Lowrance/Eagle Canada, 919 Matheson Blvd. E. Mississauga, Ontario L4W2R7 ou envoyer un fax au 905-629-3118. Télephone au 800-535-0240 (fax [phone]).
S'il s'avéré nécessaire de renvoyer un produit pour réparation ou pour échange, vous devrez tout d'abord receivevoir un numéro d'autorisation de renvoi de la part du Service Clientèle. Les produits expériés sans une autorisation de renvoi ne seront pas acceptés. Veuillez observer les recommendations suivantes pour le renvoi de votre article:
1. Emballez l'appareil dans une boîte de taille appropriée pourvue de matérieliaux d'emballage pour parer aux dommages pouvant intervenir au cours de l'envoi.
2. Pour des essais appropriés, joignez une courte note à votre apparéil pour déscrie le problème que vous rencontres. Assurez-vous d'y inclure votre nom, l'adresse de renvoi et un numéro de téléphone où vous joindrependant la journée. Une adresse e-mail est facultative mais utile.
3. Inscrivez le numéro d'Autorisation de Renvoi (RA) sur le paquet en dessous de l'adresse de l'expéditeur.
4. Pour vous securité, vous pouvez assurer votre paquet auprès des personnes responsables de son envoi. Lowrance n'assumera aucune responsabilité pour les produits perdus ou endommages pendant leur transit.

Visitez notre Site internet:

www.lei-extras.com

ACCESSORIES

Imprimé aux USA 061804

© Copyright 2004

Tous Droits Réservés

LEI
