Type de produit	Kit de ventilation pour poêle à bois
Marque	Supra
Modèles compatibles	Foyers NEO, PERFORMANCES et poêle 800
Alimentation électrique	220-240 V ~ 50 Hz
Puissance absorbée	20 W
Débit d'air maximal	160 m³/h
Niveau sonore	< 42 dB(A)
Vitesse maximale	2000 tr/min
Température ambiante admissible	80 °C
Température maximale instantanée	150 °C
Poids net / brut	3 kg / 3,5 kg
Modes de fonctionnement	0 (arrêt), I (confort avec thermostat), II (fort continu)
Principe de fonctionnement	Accélère la circulation d'air dans le carénage pour diffuser la chaleur plus rapidement
Pilotage du mode confort	Par thermostat préréglé (seuil fixe) – arrêt si air froid
Installation	Optionnelle, à l'intérieur du foyer (procédure détaillée dans la notice)
Protection électrique requise	Interrupteur omnipolaire avec distance d'ouverture des contacts ≥ 3 mm
Prise de terre	Obligatoire
Sécurité enfant	Utilisation par enfants ≥ 8 ans sous surveillance ; nettoyage interdit aux enfants
Risques	Brûlure (ne pas toucher le foyer chaud), choc électrique (ne pas utiliser mains humides)
Entretien	Nettoyage extérieur avec un chiffon humide ; ne pas obstruer les grilles
Réparabilité	Ne pas démonter ; confier au SAV ou à un professionnel qualifié
Recyclage	Ne pas jeter avec les déchets ménagers ; déposer dans un point de collecte

FOIRE AUX QUESTIONS - D’UTILISATION SUPRA

Comment installer le kit de ventilation ?

Avant toute intervention, mettez tous les circuits hors tension. Dégondez la porte, extrayez le cendrier et la grille centrale. Démontez la façade et le bandeau latéral si nécessaire. Retirez l'obturateur prédécoupé, insérez le câble et le kit, puis fixez la tirette de commande et l'interrupteur. Repliez la façade et remontez les éléments.

Que faire si la ventilation ne fonctionne pas ?

Vérifiez que le kit est alimenté électriquement et que l'interrupteur est sur une position active (I ou II). En position I, assurez-vous que le foyer est chaud (thermostat coupe si air froid). Si le problème persiste, contactez le SAV.

Puis-je utiliser un programmateur ou une minuterie avec ce kit ?

Non, ne pas utiliser de programmateur, minuterie ou dispositif de mise sous tension automatique. Cela pourrait provoquer un risque de sécurité.

Quelle est la fonction du thermostat en position I ?

Le thermostat pilote automatiquement le ventilateur : il s'enclenche quand l'air soufflé est chaud et se coupe quand la température baisse, garantissant un confort sans air froid.

Comment nettoyer le kit de ventilation ?

Le nettoyage doit être fait par un adulte. Utilisez un chiffon humide pour l'extérieur. Ne jamais obstruer les grilles de circulation d'air. Les enfants ne doivent pas effectuer cette tâche.

Quels sont les principaux risques de sécurité ?

Risques de brûlure en touchant le foyer chaud, et de choc électrique si utilisé avec les mains humides ou si le câble est endommagé. Respectez les consignes.

Le kit est-il compatible avec tous les poêles Supra ?

Non, il est conçu pour les foyers NEO, PERFORMANCES et le poêle 800. Vérifiez la compatibilité avant achat.

Comment passer d’un mode à l’autre ?

Utilisez l'interrupteur du kit : position 0 (arrêt), I (confort avec thermostat), II (fort continu). La position II est recommandée pour un chauffage rapide, puis passer en I pour le confort.

Que faire si le câble d'alimentation est endommagé ?

Le câble doit être remplacé par le fabricant, son SAV ou un professionnel qualifié pour éviter tout danger. Ne pas utiliser l'appareil.

Puis-je installer le kit moi-même ?

Oui, en suivant scrupuleusement la notice et en respectant les consignes de sécurité (coupure du courant, prise de terre). Si vous avez un doute, faites appel à un professionnel.

MODE D'EMPLOI D’UTILISATION SUPRA

L'appareil doit être installé en respectant les règles nationales d'installation électrique définies par la norme NF C15-100.

Un moyen de déconnexion doit être prévu dans les canalisations fixes conformément aux règles d'installation(interrupteur omnipolaire avec distance de séparation des contacts de 3 mm).

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter tout danger.

Ne pas toucher le foyer chaud pour agir sur l'interrupteur, risque de brûlure.

Couper la ventilation avant l'ouverture du foyer (rechargement;...).

Cet appareil est conçu pour être utilisé sur un foyer à bois, il ne doit pas être utilisé à d'autres usages.

Ne pas toucher l'appareil avec des mains humides.

Ne pas obstruer les grilles de circulation d'air.

Ne pas utiliser cet appareil avec un programma- teur, une minuterie ou tout autre dispositif qui mettrait l'appareil sous tension automatiquement.

Ne pas mettre l'appareil en marche s'il est tombé, endommagé ou ne fonctionne pas correctement.

Ne jamais démonter l'appareil. Un appareil mal réparé peut présenter des risques pour l'utilisateur. Pour tout problème, consulter votre point de vente.

2. CARACTÉRISTIQUES TECHNIQUES

Ventilateur tangentiel câblé, monté en boîtier

Alimentation maxi	220-240 V-50 hz
Puissance absorbée	20 W
Débit d'air max.	160 m3/h
Niveau sonore	< 42 dba
Vitesse max.	2000 t/mn
T°C ambiante admissible	80 °C
T°C maxi instantanée	150°C
Poids (net/brut)	3 kg / 3,5 kg

Le kit de ventilation accélere la circulation d'air dans le carénage du foyer. L'air chaud est souffé en façade (installation en insert ou foyer) et/ou par les gaines (installation en foyer) et permet de chauffer la pièce plus rapidement. La circulation d'air chaud augmente la sensation de chaleur dans la pièce pour une consommation de bois équivalente.

ALLURES DE VENTILATION

0 Arrêt total

II Allure forte

Pulse l'air à grand débit en continu.

I Allure de confort

Ventilation pilotée par le thermostat préréglé, pulse l'air chaud en silence.

Le thermostat pilote le fonctionnement du ventilateur (enclenchement / déclenchement). Si la température est inférieure au seuil fixé, la ventilation est coupée (le seuil du thermostat est réglé en usine et ne peut être modifié); ainsi, l'air pulsé n'est jamais froid.

4. CONNEXION

Brancher la prise du kit de ventilation sur une prise murale avec prise de terre et une protection propre à l'appareil (dispositif omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm selon les normes électriques en vigueur). Protéger le câble contre tout risque de dommage (arrachement, coupure, brûlure, surchauffe, ...).

5. UTILISATION

En position I, le thermostat pilote automatiquement le fonctionnement de la ventilation en fonction de la température de l'air soufflé. Lorsque le foyer est éteint, la ventilation ne fonctionne pas.

En position II, la ventilation fonctionne en continu, et souffle de l'air à température ambiante si le foyer est éteint.

La position II permet de chauffer plus rapidement la pièce après l'allumage du foyer. Sélectionner ensuite la position I pour maintenir le confort et garantir l'arrêt de la ventilation en fin de chauffe.

Le kit de ventilation est disponible en option. Voir la procédure d'installation (ou de remplacement) page suivante.

SUPRA SA

B.P. 22 - F 67216 OBERNAI Cedex

www.supra.fr

KIT DE VENTILATION pour foyer NEO / PERFORMANCES et poêle 800

A Cendrier

B Facade

C Porte

E Grille centrale

G Tirette de commande

M Kit de ventilation

Avant toute intervention, tous les circuits d'alimentation doivent être mis hors tension.

Le kit de ventilation est disponible en option.

Le kit de ventilation peut être installé après la mise en service de l'appareil si nécessaire. Si l'air de combustion est raccordé, la buse de raccordement doit être fixée avant le kit de ventilation.

Dégonder la porte C.

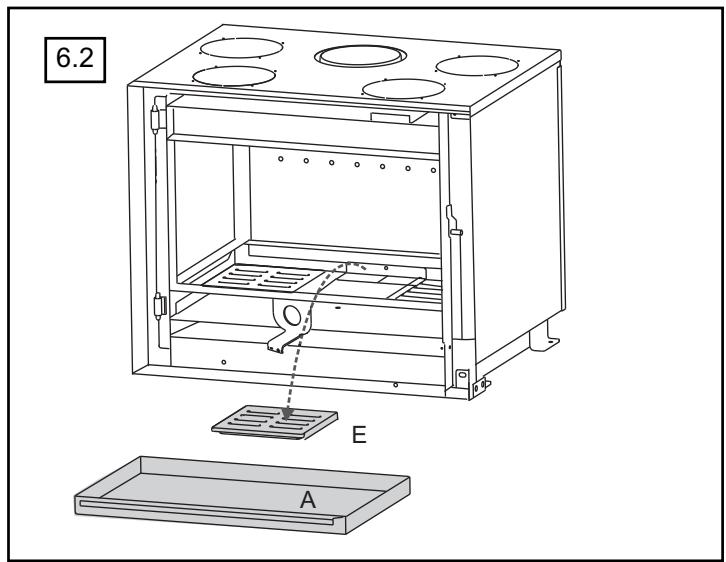

Extraire le cendrier A.
Extraire la grille centrale E.

Démonter la façade B (ou B') selon modèle.
Démonter le bandeau latéral N (foyer TRIVISION).
Conserver les vis.

KIT DE VENTILATION pour foyer NEO / PERFORMANCES et poêle 800

Dévisser la tirette de commande G, la tirer vers l'avant pour l'extraire. Conserver les vis, écrous et rondelles.

Retirer l'obturateur prédécoupé de la façade. Insérer le câble d'alimentation dans le foyer, ressortir le câble par l'ouverture inférieure droite. Insérer le kit de ventilation M dans le foyer.

Replacer la tirette de commande G, l'engager dans la commande d'air (fig. 6.6.1). Fixer la tirette de commande G avec les vis d'origine (fig. 6.6).

Fixer l'oeillet de mise à la terre du ventilateur sur la façade B (une vis, rondelle éventail et écrou fournis).
Retirer l'obturateur prédécoupé de la façade.
Fixer l'interrupteur du ventilateur sur la façade B (fig. 6.7.1).

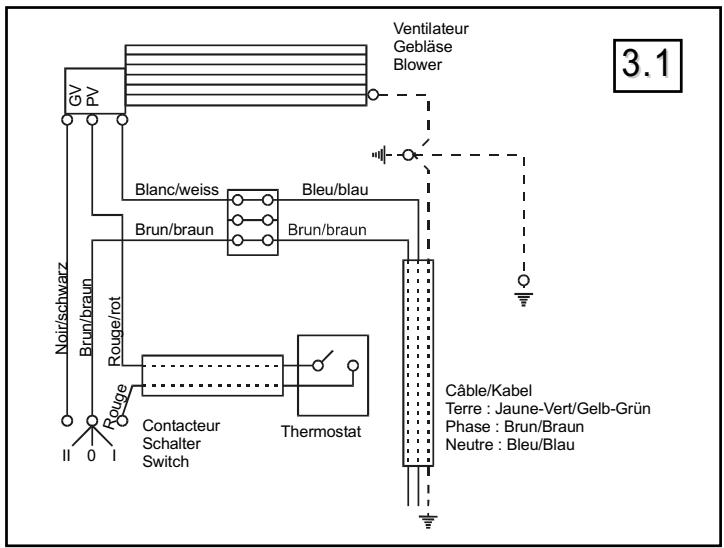

Cosse rose Position II
Cosse brune Position 0
Cosse rouge Position I

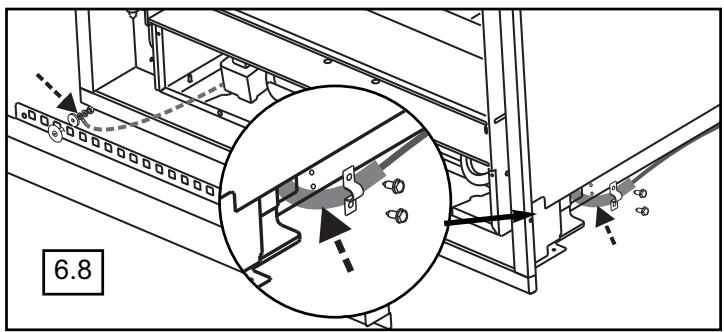

Insert NEO / PERFORMANCES : fixer la gaine de protection du câble avec le serre-câble (2 vis fournies) (fig 6.8). ou
Poêle 800 : passer le câble sous le poêle (fig 6.8.A).
Replacer la grille centrale D. Fixer la façade B et le ventilateur M au foyer (4 vis (a) d'origine (fig. 6.6).
Brancher le câble d'alimentation du kit de ventilation et contrôler le fonctionnement du ventilateur..

1) Fixer la façade B avec les vis d'origine.
2) Foyer TRIVISION : Fixer le bandeau N avec les vis d'origine.
3) Replacer le cendrier A.
4) Remonter la porte du foyer C.

Les produits électriques ne doivent pas être mis au rebut avec les déchets ménagers.

Merci de les recycler dans les points de collecte prévus à cet effet.

Adressez-vous aux autorités locales ou à votre reven- deur pour obtenir des conseils sur le recyclage.
