NEO 55E 1 - Poêle à bois SUPRA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poêle à bois (insert / foyer étanche)
Marque	Supra
Modèle	NEO 55E 1
Catégorie de fonctionnement	Intermittent
Puissance nominale	5,6 kW
Rendement	78 %
Combustible autorisé	Bois naturel (bûches)
Longueur maximale des bûches	33 cm
Consommation horaire nominale	1,2 kg/h
Intervalle de rechargement	45 min
Diamètre de la buse de fumées	150 mm (mâle)
Diamètre de la buse d'air de combustion	75 mm
Dépression nominale	12 Pa ± 2 Pa
Température moyenne des fumées	254 °C
Taux de CO (à 13% O₂)	0,12 %
Émissions de poussières (à 13% O₂)	4 mg/Nm³
Hauteur minimale du conduit de fumées	4 m
Diamètre minimal du conduit (tubage)	150 mm
Poids net / brut	88 kg / 99 kg
Accessoires fournis	Main froide, traverse inférieure du cadre, buses de raccordement d'air de combustion
Options disponibles	Kit turbine (220-240 V, 50 Hz), buses de distribution d'air chaud (∅125 ou ∅150), kit de protection de poutre, piètement PS 55
Entretien courant	Décendrage régulier, nettoyage de la vitre avec cendre de bois, ramonage mécanique 2 fois par an
Consignes de sécurité importantes	Fonctionnement porte fermée exclusive, distance de sécurité 2 m devant la vitre, ne jamais brûler de charbon ou dérivés
Garantie	Garantie constructeur sous réserve d'installation conforme et d'utilisation de pièces d'origine

FOIRE AUX QUESTIONS - NEO 55E 1 SUPRA

Quels types de bois puis-je brûler dans le Supra NEO 55E 1 ?

Brûlez exclusivement du bois naturel en bûches, séché à l'air (2 à 3 ans, humidité 15-20 %). Privilégiez les feuillus durs (charme, hêtre, bouleau). Les résineux, bois traités et déchets domestiques sont interdits.

L'installation nécessite-t-elle un conduit de fumées spécifique ?

Oui, le conduit doit être individuel et compatible avec le bois. Le diamètre minimal de tubage est de 150 mm et la hauteur minimale au-dessus du foyer est de 4 m. Faites vérifier le conduit par un professionnel.

Puis-je installer l'appareil en insert dans une cheminée existante ?

Oui, le NEO 55E peut être installé en insert. Respectez les distances minimales d'encastrement (fig. 3.3) et assurez-vous que le conduit est tubé et en bon état. La distribution d'air chaud par gaines est alors interdite.

Comment régler l'arrivée d'air de combustion ?

L'air de combustion peut être raccordé à l'extérieur via une buse ∅75 (gaine max 2 m) ou prélevé dans le local. Dans ce cas, prévoyez une entrée d'air permanente d'au moins 1,2 dm² de section.

Quels sont les entretiens obligatoires ?

Videz régulièrement le cendrier, nettoyez la vitre à froid avec un chiffon humide trempé dans de la cendre et faites ramoner le conduit 2 fois par an (dont une en période de chauffe). Un entretien annuel complet est recommandé.

Puis-je laisser fonctionner l'appareil en continu à allure réduite ?

Non, un fonctionnement prolongé à allure réduite encrasse le foyer et le conduit. Après une période au ralenti, faites toujours une charge complète à allure nominale pour brûler les dépôts.

Que faire en cas de feu de cheminée ?

Fermez immédiatement la porte de chargement et les commandes d'air. N'utilisez jamais d'eau. Appelez les pompiers et évacuez les lieux si nécessaire.

L'appareil est-il équipé d'un ventilateur ?

Le ventilateur est en option (kit turbine Néo). Il permet de brasser l'air chaud pour une température homogène. La commande dispose de deux allures : forte (II) et confort (I).

Quelle distance de sécurité dois-je respecter devant la vitre ?

Maintenez une distance d'au moins 2 m entre la face vitrée et tout matériau combustible (meubles, rideaux, boiseries). Le rayonnement peut dégrader les objets sensibles à la chaleur.

Où se trouve la plaque signalétique de l'appareil ?

La plaquette signalétique est située dans le boîtier du cendrier. Elle indique la référence et le numéro de série nécessaires pour les demandes de pièces détachées.

MODE D'EMPLOI NEO 55E 1 SUPRA

Cet appareil a été étudié avec soin. Pour tirer tous les avantages que vous êtes en droit d'en attendre et pour votre sécurité, lisez attentivement la présente notice d'installation et d'utilisation avant d'entreprendre les travaux de mise en place.

L'appareil sera obligatoirement raccordé par des éléments adaptés, à un conduit de fumées individuel propre à l'appareil. Des accessoires sont également disponibles dont certains doivent être prévus avant l'installation.

- MISES EN GARDE -

• Cet appareil est destiné à brûler du bois, en aucun cas il ne pourra servir d'incinérateur ou brûler des combustibles liquides, du charbon ou dérivés.
• Respecter toutes les réglementations locales et nationales ainsi que les normes européennes ^(1) lors de l'installation et de l'utilisation de l'appareil.
  • L'appareil de chauffage est chaud lorsqu'il fonctionne, particulièrement la face vitrée. Il reste chaud longtemps, même si les flammes ne sont plus visibles. Prendre les précautions pour éviter tout contact avec l'appareil (des jeunes enfants particulièrement).
• Avant d'accéder aux dispositifs de connexion électrique, tous les circuits d'alimentation doivent être mis hors tension.
• Cet appareil doit être installé conformément aux spécifications des normes ^(1) en vigueur. L'installation par un professionnel qualifié est recommandée.
• Les instructions de la présente notice sont à suivre scrupuleusement. Conserver soigneusement cette notice.
• La responsabilité du constructeur se limite à la fourniture de l'appareil. Elle ne saurait être recherchée en cas de non-respect de ces prescriptions.

• Sont spécialement interdits

• L'installation de matières pouvant être détériorées ou altérées par la chaleur (mobilier, papier peint, boiseries...) à proximité immédiate de l'appareil.

• La mise en place d'un récupérateur de chaleur de quelque type que ce soit, autre que ceux préconisés par le fabricant.
• L'utilisation de tout combustible autre que le bois naturel.

• Toute modification de l'appareil ou de l'installation non prévue par le fabricant, qui dégagerait le fabricant de ses responsabilités et annulerait la garantie. Utiliser exclusivement des pièces de rechange recommandées par le fabricant.

• Le non-respect de ces indications entraîne l'entière responsabilité de celui qui effectue l'intervention et le montage.

• Les installations dans les lieux publics sont soumises au règlement sanitaire départemental, déposé à la préfecture de votre région.
• Le fabricant se réserve le droit de modifier, sans préavis, la présentation et les cotes de ses modèles ainsi que la conception des montages si nécessaire. Les schémas et textes de ce document sont la propriété exclusive du fabricant et ne peuvent être reproduits sans son autorisation écrite.

(1) En France NF-DTU 24.1 traitant des conduits de fumées, NF-DTU 24.2 traitant des cheminées équipées d'un foyer fermé ou insert ; NF-EN 13229 Foyers ouverts et inserts à combustible solide (disponibles à l'AFNOR).

1.1

1. CARACTÉRISTIQUES TECHNIQUES

FOYER INSERT	NEO 55E
Catégorie du foyer	Intermittent
Puissance calorifique nominale(1)	5,6kW
Masse de l'appareil (brut)	99 kg
Fonctionnement porte fermée exclusivement	Oui
Température moyenne des fumées porte fermée	254°C
Rendement	78%
Débit massique des fumées	6,3 g/s
Taux CO (13% O_2 )	0,12 %
Poussières (13% O_2 )	4 mg/ Nm^3
Combustibles
Taille des bûches	33 cm
Consommation horaire nominale	1,2 kg
Intervalle de rechargement	45 mn
Combustibles interdits	tous les autres dont charbons et dérivés
Caractéristiques du conduit de fumées
Diamètre nominal départ des fumées	mâle 150 mm
Diamètre départ distributeur air chaud	150 mm
Diamètre buse d'air de combustion	75 mm
Dimensions minimales du boisseau	20 x 20 cm
∅ mini tubage ou conduit métallique isolé	150 mm
Hauteur mini au-dessus du foyer	4 m
Dépression (10 Pa = 1 mm CE)
Allure nominale	12 Pa ± 2 Pa
Allure réduite	6 Pa ± 1 Pa
Maxi admissible	20 Pa
Poids net/brut	88 kg/99 kg
Plaquette signalétique	dans boîtier cendrier
Accessoires fournis
Main froide	oui
Traverse inférieure du cadre (4 vis)	oui
Buses de raccordement d'air de combustion ø 75	oui
Options disponibles
Kit turbine 220-240 V - 50 Hz	option Turbine Néo
Buses de distribution d'air chaud (∅ 125 ou ∅ 150)(exclusivement pour montage en foyer)	option
Kit de protection de poutre	option
Piètement	option PS 55

(1) Puissance nominale en fonctionnement porte fermée, combustible bois selon essais suivant NF-EN13229.
(2) DTU 24.1 traitant des conduits de fumées, DTU 24.2 traitant des cheminées équipées d'un poêle fermé ; NF EN13229 traitant des poêles à combustible solide. (Disponibles à l'AFNOR).

2. PRINCIPE DE RACCORDEMENT

L'installation de l'appareil de chauffage étanche est possible en insert dans une cheminée existante ou en foyer dans un habillage adapté.

L'air de combustion peut être raccordé (buse ∅ 75) dessous ou à l'arrière du foyer ou prélevé dans le local (non raccordé). Si l'air de combustion n'est pas raccordé, une arrivée d'air est obligatoire dans le local pour alimenter la combustion (§ 3.4 Air de combustion).

L'air chaud est soufflé par le ventilateur (de série type 55 G T ou en option).

2.1. INSERT

L'air chaud sort par la façade de l'appareil. La distribution d'air chaud est interdite.

La buse de sortie de fumées doit être raccordée (∅ 150) à un tubage d'évacuation des fumées (cf DTU 24.1).

INSTALLATION EN INSERT § 3.

2.2. FOYER

La buse de sortie de fumée doit être raccordée (∅ 150) à un conduit d'évacuation des fumées (cf DTU 24.1).

L'air chaud sort par la façade de l'appareil.

La distribution d'air chaud est possible avec des buses (∅ 125 ou ∅ 150) en option. Dans ce cas l'air chaud sort exclusivement par le dessus du foyer. (Schéma avec les 3 possibilités d'alimentation d'air de combustion.)

INSTALLATION EN FOYER § 4.

3. INSTALLATION EN INSERT

Démonter les vis de fixation du foyer sur la palette.

3.1. HAUTEUR D'INSTALLATION

Si l'air de combustion n'est pas raccordé, le foyer insert doit aspirer l'air froid au niveau le plus bas dans la pièce. Une nappe d'air froid importante empêcherait le brassage de l'air.

Dans les grandes cheminées ne pas surélever le foyer insert par rapport à la sole. Pour obtenir une bonne répartition de la chaleur dans la pièce, installer le foyer insert le plus près possible du sol.

3.2. PRÉPARATION DE LA CHEMINÉE EXISTANTE

Avant d'entreprendre l'installation du foyer insert :

Vérifier les dimensions minimales d'encastrement : Fig 1.1 et 3.3.

Faire vérifier la compatibilité du conduit avec l'insert à installer et faire vérifier le dimensionnement du conduit pour pouvoir le désigner. Faire vérifier l'état du conduit des fumées (stabilité, étanchéité, compatibilité des matériaux, section. . . ); (en France; NF-DTU 24.1).

Faire ramoner le conduit des fumées (et débistrer si nécessaire) par un moyen mécanique. Faire installer par un fumiste compétent le tubage adapté à la combustion du bois et au raccordement à la buse mâle ∅ 150 de l'insert (fig. 2.1).

Prévoir le passage de la gaine d'air de combustion éventuelle (fig. 2.1).

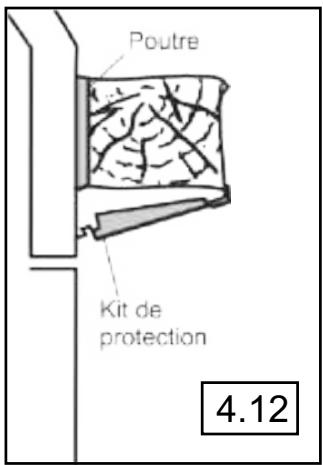

Dans le cas d'une cheminée avec poutre bois, protéger la poutre contre le rayonnement et l'échauffement. Fixer un kit de protection de poutre si nécessaire.

Condamner définitivement le volet obturateur (dans l'avaloir) qui équipe fréquemment les cheminées à foyer ouvert. Le câble de la turbine (selon modèle) sort à droite de l'appareil. Prévoir (si nécessaire) dans l'habillage un passage protégé des risques d'écrasement pour le câble de la turbine (fig 3.1 rep. A).

3.3. TUBAGE DU CONDUIT DE FUMÉES (FIG. 3.4)

Vérifier la planéité de la sole du foyer de la cheminée existante (faire un ragréage si nécessaire). Installer le tubage comme prescrit par le fabricant et par la réglementation (en France; NF-DTU 24.1).

3.4. AIR DE COMBUSTION

L'air frais est indispensable à une bonne combustion du foyer. Le fonctionnement est optimal avec une consommation d'air frais de 40 m³/h environ. Un système de ventilation type VMC, une aspiration centralisée ou une hotte de cuisine peuvent perturber le fonctionnement du foyer. Privilégier une alimentation en air de combustion directe raccordée sur l'extérieur. Une alimentation d'air de combustion indirecte (non raccordée) dans la pièce est possible; respecter les préconisations suivantes :

3.4.1 Air de combustion non raccordé

Si l'air de combustion n'est pas raccordé directement à l'extérieur par un conduit, une amenée d'air frais permanente dans la pièce de l'appareil doit être prévue et ne doit pas être gênante pour les occupants.

La prise d'air doit déboucher à l'extérieur face aux vents dominants et avoir une section minimale 1,2 dm², ou bien déboucher dans un vide sanitaire ventilé. La section en cm² de la grille d'aération du vide sanitaire ventilé doit être au moins égale à 5 fois la surface en m² du vide sanitaire.

La prise d'air extérieur permanente ne s'impose pas si l'habitation entière est équipée d'un système de ventilation par balayage à condition de tenir compte du débit d'air supplémentaire consommé par l'appareil en fonctionnement (application en France de l'arrêté du 24 mars 1982 - articles 8 et 11).

3.4.2 Air de combustion raccordé - fixer la buse (fig. 2.1)

Si l'air de combustion peut être raccordé, préparer le conduit d'arrivée d'air débouchant dans la cheminée. Gaine de 2 m maximum, suivant le tracé le plus direct (sinon l'arrivée d'air peut être insuffisante), débouchant face aux vents dominants ou dans un vide technique. Si une grille est utilisée, maintenir une section libre minimale de 1,2 dm ^2 .

Fixer la buse de raccordement d'air fournie sur le foyer (notice spécifique).

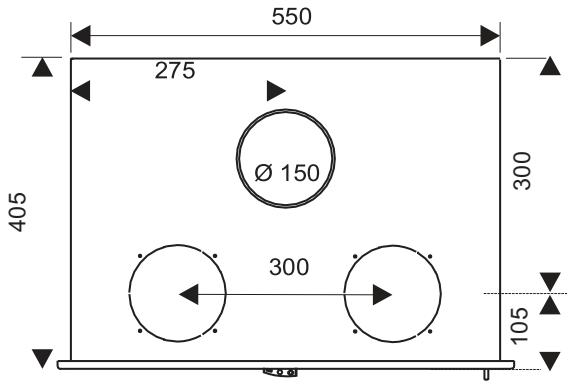

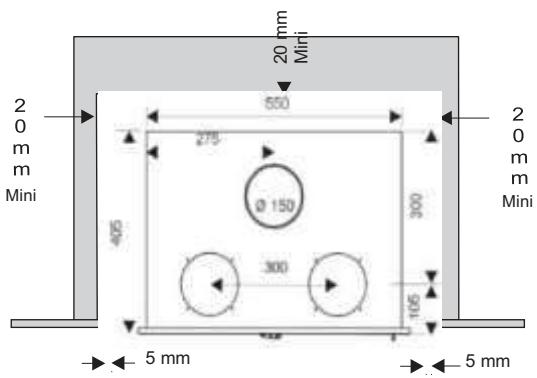

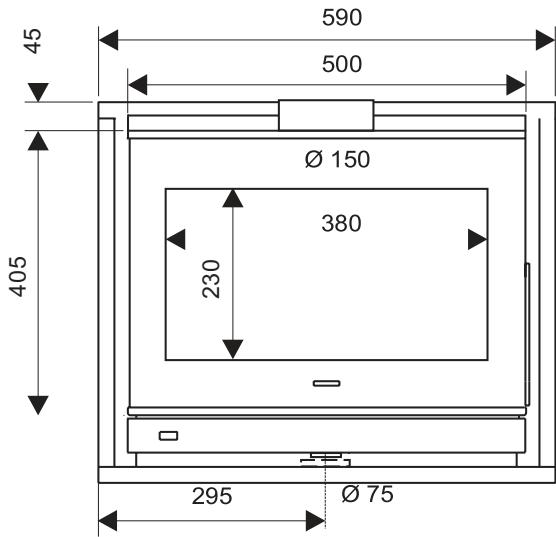

COTES POUR L'INSTALLATION DE L'INSERT.
Ecart minimal à respecter entre l'insert et les parois de la cheminée

3.5. POSE DE L'INSERT DANS LA CHEMINÉE

Approcher le foyer insert. Enfiler le câble d'alimentation électrique (selon modèle) à travers le passage préparé dans la cheminée (fig. 3.1 rep. A). Prévoir sur ce câble, à l'intérieur de la cheminée, une boucle suffisante pour permettre la dépose facile du foyer insert (l'aller-retour pour entretien). Raccorder le conduit d'arrivée d'air à la buse d'air de combustion si le raccordement est prévu (cf fig 2.1; repère a ou b et notice de la buse). Attention à ne pas coincer le câble électrique sous l'appareil. Régler les 4 vérins de mise à niveau et engager l'insert.

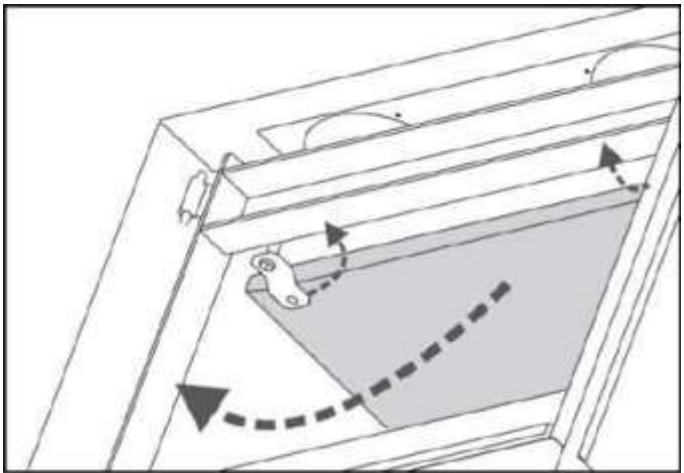

3.6. DÉFLECTEUR DE FUMÉES (FIG. 3.5)

Le foyer est équipé d'un déflecteur de fumées en inox et vermiculite. Le déflecteur de fumées permet un échange de chaleur efficace et facilite la récupération des suies lors du ramonage.

Il est nécessaire de se familiariser avec la manœuvre de montage et de démontage du déflecteur. Effectuer cette manipulation à plusieurs reprises avant la première utilisation du foyer.

1. Tourner les 2 pattes de fixation vers l'intérieur du foyer.
2. Relever l'arrière du déflecteur.
3. Extraire le déflecteur du foyer.
4. Remonter le déflecteur dans le foyer.
5. Verrouiller le déflecteur dans le foyer sur les pattes de fixation.

Déposer le déflecteur de fumées (§ 3.6). Raccorder la buse de l'appareil. au tubage préparé (§ 3.3) par l'intérieur de l'insert. Fixer le déflecteur de fumée dans le foyer.

3.8. OBTURATION DE L'INSERT (FIG. 3.3; 3.6)

L'espace entre l'ouverture de la cheminée et le foyer peut être obturé. Pour protéger le foyer, démonter la porte et le cadre du foyer. En fonction du style et de la nature des pierres, obturer l'espace : - avec des pierres ou briques réfractaires maçonnées entre le foyer insert et la cheminée, - avec des éléments préfabriqués en atelier avec des matériaux réfractaires puis scellés sur place, - avec des panneaux réfractaires (classification MO) à découper. Maçonner ces matériaux avec du mortier réfractaire prêt à l'emploi, ou composé de 2/3 de sable et 1/3 de ciment fondu. Remonter le cadre et la porte du foyer après l'obturation de l'insert.

3.9. DISTRIBUTION D'AIR CHAUD INTERDITE

Attention!

Dans le cas d'une installation en insert, la distribution de l'air chaud par des gaines est interdite. Ne pas ouvrir les bouchons du couvercle de carénage.

4. INSTALLATION EN FOYER

Démonter les vis de fixation du foyer sur la palette.

4.1. PRÉPARATION DU SITE EXISTANT

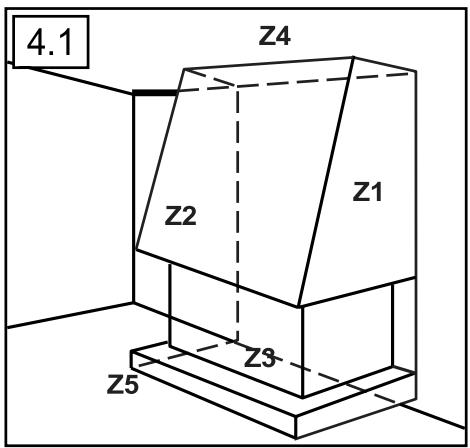

Retirer tous les matériaux combustibles ou dégradables sous l'action de la température sur les parois ou à l'intérieur de celles-ci (sols, murs et plafonds) à l'emplacement de la cheminée (Z1, Z2, Z3, Z4, Z5) selon l'implantation retenue (voir fig. 4.1, 4.2, 4.3).

4.1.1. Sol

Contrôler que le sol (Z3) peut supporter la charge totale constituée par le foyer, et de l'habillage. Sinon, mettre en place un dispositif approprié (plaque de répartition de charge;...). Dans la zone de chargement (Z5), nous recommandons la pose d'un carrelage (par exemple) pour faciliter l'entretien.

4.1.2. Murs

Retirer tous les revêtements (papier peints, lambris,...) dans l'emprise de la future cheminée. Selon le matériau du mur, appliquer les solutions préconisées (tableau 4.1).

Attention: Ne pas placer d'objets et/ou matériaux combustibles à moins de 2 m de la face vitrée.

4.1.3. Plafond

Dans la zone d'emprise de la hotte (Z4), retirer tous les matériaux non M0 (incombustibles) et isoler avec de la laine de roche rigide.

4.1.4. Évacuation des produits de la combustion

Si le conduit de fumée existe, faire vérifier la compatibilité du conduit avec le foyer à installer et faire vérifier le dimensionnement du conduit pour pouvoir le désigner. Faire vérifier l'état du conduit (stabilité, étanchéité, compatibilité des matériaux, section... ; en France NF-DTU 24.1).

Dans le cas d'un conduit non compatible (ancien, fissuré, fortement encrassé), il est nécessaire de réaliser:

• soit un tubage à l'aide d'un produit titulaire d'un avis technique favorable,
• soit un chemisage,
• soit un conduit neuf, adapté, construit par une entreprise ayant les qualifications requises.

4.1.5. Traversée de plafonds et de planchers

Les conduits de fumée doivent être disposés avec un écart minimal conforme aux normes en vigueur entre la paroi intérieure du conduit et l'élément combustible le plus proche (en France; NF-DTU 24.1)

4.1.6. Air de combustion

L'air frais est indispensable à une bonne combustion du foyer. Le fonctionnement est optimal avec une consommation d'air frais de 40 m³/h environ.

Un système de ventilation type VMC, une aspiration centralisée ou une hotte de cuisine peuvent perturber le fonctionnement du foyer. Privilégier une alimentation en air de combustion directe raccordée sur l'extérieur. Une alimentation d'air de combustion indirecte (non raccordée) dans la pièce est possible; respecter les préconisations suivantes :

4.1.6.1 Air de combustion non raccordé

Si l'air de combustion n'est pas raccordé, directement à l'extérieur par un conduit, une amenée d'air frais permanente, dans la pièce de l'appareil doit être prévue et ne doit pas être gênante pour les occupants.

La prise d'air doit déboucher à l'extérieur face aux vents dominants et avoir une section minimale 1,2 dm², ou bien déboucher dans un vide sanitaire ventilé. La section en cm² de la grille d'aération du vide sanitaire ventilé doit être au moins égale à 5 fois la surface en m² du vide sanitaire.

La prise d'air extérieur permanente ne s'impose pas si l'habitation entière est équipée d'un système de ventilation par balayage à condition de tenir compte du débit d'air supplémentaire consommé par l'appareil en fonctionnement (application en France de l'arrêté du 24 mars 1982 - articles 8 et 11).

4.1.6.2 Air de combustion raccordé - fixer la buse (fig 2.2)

Si l'air de combustion doit être raccordé, préparer le conduit d'arrivée d'air débouchant dans la cheminée. Gaine de 2 m maximum, suivant le tracé le plus direct (sinon l'arrivée d'air peut être insuffisante), débouchant face aux vents dominants ou dans un vide technique. Si une grille est utilisée, maintenir une section libre minimale de 1,2 dm ^2 .

Tableau 4.1	ZONE 1		ZONE 2
MATERIAUX EXISTANTS	SOLUTION PRECONISEE	MATERIAUX RECOMMANDES	MATERIAUX DE FINITION
Mur extérieur avec isolation inflammable incorporée.	- Découpe de l'isolation existante- Confection d'un mur de renfort M0 en remplacement- Isolation avec isolant spécial	- Brique, béton cellulaire- Laine de roche + film alu.	Classés M0 ou M1
Mur extérieur sans isolation ou mur de refend (épaisseur env.15 cm) ininflammable.	- Isolation avec isolant spécial.	- Laine de roche + film alu.	Classés M0 ou M1
Cloison légère plâtre, bois, plaques de plâtre, polystyrène, polyuréthane, cloisons alvéolées.	- Dépose et montage d'un mur de 10 cm d'épaisseur ou,- Non-dépose et montage d'un mur de 10 cm d'épaisseur devant lame d'air de 2 cm ou,- Dépose et montage d'un nouveau mur d'appui en dur + isolant.	- Brique, béton cellulaire + laine de roche rigide.	Classés M0 ou M1

4.5

4.2. MONTAGE DU FOYER (FIG. 4.5; 4.6; 4.7)

Fixer la buse de raccordement d'air si nécessaire (notice spécifique).

Pose sur vérins ou sur piétement (option PS 55).

Fixer le foyer sur son support (fig. 4.5) à l'emplacement définitif. Une mise à niveau parfaite est impérative, notamment pour garantir la stabilité de l'appareil. Piètement réglable disponible en option (PS 55).

Fixer la traverse inférieure du cadre avec les vis fournies (fig. 4.6). Le foyer est prêt à être raccordé.

4.6

Nécessite 2 personnes

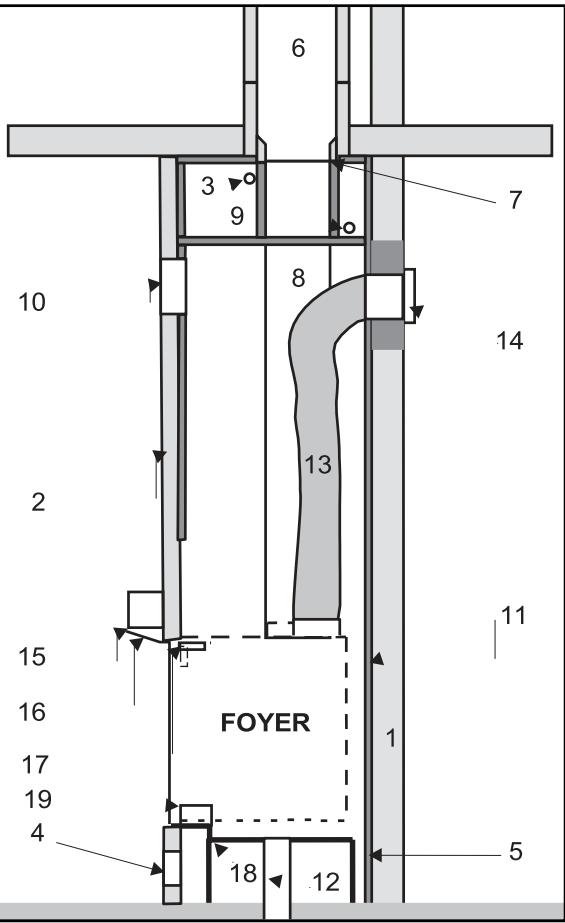

1 Mur d'appui (matériaux classés MO)
2 Hotte décorative (option)
3 Orifice de décompression
4 Accès de l'air par l'habillage (600 cm²)
5 Butée arrière (selon montage)
6 Conduit de fumée
7 Manchette de raccordement (non fournie) ^(1)
8 Tuyaux de raccordement ∅ 150 (non fournis) ^(1)
9 Caisson isolé
10 Grille de sortie d'air chaud (non fourni) ^(1)
11 Isolation (si nécessaire)
12 Raccordement air de combustion (selon montage)
13 Raccordements air chaud ∅ 125 ou 150 (non fourni) (1)
14 Diffuseur air chaud (non fourni) (1)
15 Poutre bois (suivant modèle)
16 Protection de poutre (non fourni) (1)
17 Clapet d'orientation de l'air chaud (2)
18 Support du foyer (1)
19 Ventilateur (selon modèle) ^(1)
(1) Accessoire disponible chez votre revendeur.
(2) Air chaud orienté vers la hotte à la livraison (cf § 4.6).

4.3. DÉFLECTEUR DE FUMÉES (FIG. 4.8)

Le foyer est équipé d'un déflecteur de fumées en inox et vermiculite. Le déflecteur de fumées permet un échange de chaleur efficace et facilite la récupération des suies lors du ramonage.

Il est nécessaire de se familiariser avec la manœuvre de montage et de démontage du déflecteur. Effectuer cette manipulation à plusieurs reprises avant la première utilisation du foyer.

1. Tourner les 2 pattes de fixation vers l'intérieur du foyer.
2. Relever l'arrière du déflecteur.
3. Extraire le déflecteur du foyer.
4. Remonter le déflecteur dans le foyer.
5. Verrouiller le déflecteur dans le foyer sur les pattes de fixation.

4.4. RACCORDEMENT DE L'AIR DE COMBUSTION

Raccorder la gaine d'arrivée d'air à la buse d'air de combustion (cf § 3.4.2).

4.5. RACCORDEMENT AU CONDUIT DE FUMÉES

Le raccordement doit se faire dans la pièce où se trouve l'appareil par la voie la plus directe, sans pente négative et doit être accessible sur tout son parcours. Il sera réalisé à l'aide :

de conduits métalliques T450 (minimum) :

-tôle noire d'épaisseur mini. 2 mm.
-tôle émaillée d'épaisseur mini. 0.6 mm.
- acier inox d'épaisseur mini. 0.4 mm.

ou de tubages polycombustibles rigides ou flexibles. Ce type de tubages est justiciable d'un avis technique favorable à cet usage.

Sont interdits : l'aluminium, l'acier aluminé et l'acier galvanisé.

Déposer le déflecteur de fumées (§ 4.3). Raccorder la buse de l'appareil au conduit de fumées. Fixer le déflecteur de fumée.

4.6. DIFFUSION NATURELLE DE L'AIR CHAUD

A la livraison, le clapet d'orientation du flux d'air chaud est ouvert. L'air chaud sort en avant du foyer vers la pièce (fig. 4.7. Rep. 17).

4.7. DISTRIBUTION D'AIR CHAUD

Raccorder les buses de distribution d'air chaud (option disponible; documentation spécifique).

Basculer le clapet d'orientation du flux d'air chaud pour orienter l'air chaud vers les buses de distribution (fig. 4.10).

Dans ce cas, une partie de l'air chaud peut être diffusé dans le local par la hotte. Ouvrir l'orifice des buses non utilisées pour permettre la diffusion d'air chaud dans le local (fig. 2.2).

ATTENTION !

Si l'appareil est équipé d'une distribution d'air chaud

• Pour canaliser l'air chaud dans des pièces voisines ou à l'étage, raccorder des gaines alu souples (non fournies) sur les buses à installer sur le dessus du foyer. Fixer l'autre extrémité de ces gaines sur une grille obturable (simple ou double) pour régler le débit d'air chaud en fonction de l'installation.
• Ne jamais obturer simultanément toutes les grilles.
• Pour le passage éventuel dans des combles froids, poser des gaines calorifugées.
• Limiter le nombre de coudes au minimum et installer les sorties à un niveau plus élevé que celui des buses.
• Pour une bonne efficacité, la longueur cumulée des gaines de distribution ne doit pas dépasser 6 mètres en convection naturelle et 9 mètres en convection forcée.
• La pente du raccordement doit être positive sur toute la longueur.

4.9
Vue de face

Vue de coté

Vue de dessus

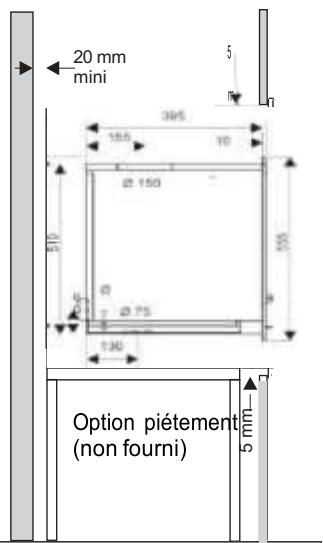

COTES POUR L'INSTALLATION DU FOYER.

Ecart minimal à respecter entre le foyer et les parois de l'habillage.

4.8. HABILLAGE DU FOYER (FIG. 4.9)

Un habillage personnalisé autour du foyer doit impérativement :

• être réalisé en matériau M0 (incombustible).
• prévoir une section libre de 600 cm² minimum dans sa partie basse afin de permettre la libre circulation de l'air.

ATTENTION!

Afin de permettre la libre dilatation du foyer, aucune de ses parties ne doit être en contact avec l'habillage.

Conserver un écartement de 5 mm entre l'habillage et le foyer.

4.9. HOTTE (FIG. 4.7 REP. 2)

Nous préconisons l'utilisation de matériaux classés M0 (incombustibles) ainsi que la mise en place d'une isolation.

La conception d'une hotte personnalisée doit :

- permettre un libre accès à l'intérieur ou comporter une porte de visite,

• être indépendante du foyer qui ne doit pas servir de support à la hotte. L'appareil doit pouvoir se dilater librement.
• pour les appareils à ouverture de porte latérale, le bandeau de brique ou la hotte sera placé à 1 cm minimum en avant de la façade du foyer pour dégager un passage d'air.

LA HOTTE DOIT COMPORTER LES ÉLÉMENTS SUIVANTS (FIG. 4.7):

4.9.1. Faux-plafond (rep. 9)

La hotte doit avoir un faux-plafond fixé au minimum à 30 cm sous le plafond de la pièce.

• Ce faux-plafond canalise l'air chaud vers l'extérieur, évite son confinement à la partie supérieure de la hotte et protège le plafond de la pièce. Réaliser le faux-plafond en matériaux classés M0 (incombustibles) puis l'isoler.

• Le caisson fabriqué doit :

• comporter des ouvertures de ventilation efficaces, en communication vers l'extérieur de la hotte.

• être étanche par rapport à la partie inférieure de la hotte pour éviter les fuites d'air chaud vers le haut.

Isoler la face du caisson en appui contre le mur, le tuyau et le plafond.

4.9.2. Diffuseurs d'air chaud (rep. 10)

La hotte doit comporter en partie supérieure à ras du faux-plafond, une ou plusieurs bouches de diffusion de section libre non obturable de 600 cm².

4.9.3. Porte de visite

Les tuyaux de raccordement au conduit doivent être visibles sur tout leur parcours, soit directement, soit par une porte de visite ou une grille aménagée sur la hotte.

Si le ramonage l'exige, les tuyaux de raccordement doivent être accessibles (en France; NF-DTU 24.1).

4.10. POUTRE EN BOIS

Aucune partie de la poutre en bois (éventuelle) ne doit être soumise à la chaleur provenant notamment de l'avaloir, du tuyau ou de l'air ascendant (convection de vitre).

Réaliser un montage avec un isolant (laine de roche) et le kit de protection de poutre (option) disponible chez votre revendeur.

5. UTILISATION

ATTENTION

• Si une niche sous le foyer sert de réserve de bois, ne jamais l'obturer totalement (une section d'ouverture libre frontale de 600 cm² minimum doit rester libre en permanence).
• Laisser un espace de 5 cm minimum entre le fond du foyer et le dessus des bûches.
• Pour éviter tout risque de brûlure, ne pas toucher l'appareil et utiliser la main froide pour manipuler les commandes.
• Le rayonnement calorifique au travers de la vitrocéramique impose l'éloignement de toute matière pouvant être détériorée par la chaleur (mobilier, papier peint, boiseries,...). Une distance de 2 m évitera tout risque.

5.1. COMBUSTIBLE - BOIS

Brûler exclusivement du bois de chauffage, en bûches, séché à l'air (2 à 3 ans de stockage sous abri ventilé) de 15 à 20 % d'humidité maximum.

L'usage de bois humide engendre des difficultés d'allumage, provoque des phénomènes de condensation et d'encrassement et altère le fonctionnement.

• Préférer les feuillus durs (bouleau, charme, hêtre...)
• Eviter les feuillus tendres (tilleul, marronnier, saule, peuplier)
• Proscrire absolument les résineux (pin, sapin...) en usage permanent, ainsi que les bois de récupération traités (traverses de chemin de fer, chutes de menuiserie...) et les déchets domestiques (végétaux ou plastiques).
• Ne jamais faire de flambées par brassées de petit bois, caissettes, bûchettes ou sarments qui provoquent des surchauffes brutales.

ATTENTION ! L'utilisation même occasionnelle du charbon ou tous dérivés du charbon est formellement interdite. Cet appareil ne doit pas être utilisé pour brûler des déchets domestiques !

5.2. TIRAGE

La dépression à chaud du conduit de fumées du foyer ne doit jamais excéder 20 Pa. Consulter votre revendeur afin d'effectuer une mesure du tirage lors de l'installation du foyer. Si l'air de combustion n'est pas raccordé, l'utilisation d'une ventilation mécanique contrôlée (VMC) peut influencer le tirage, jusqu'à l'inverser. Pour cette raison, l'extracteur doit être en marche lors de la mesure de tirage.

5.3. ORGANES DE MANOEUVRE (FIG.5.1- 5.2)

5.3.1. Commandes

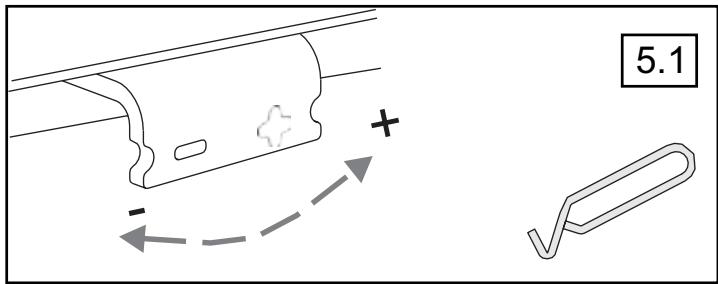

Utiliser la main froide pour manipuler la commande de l'appareil (fig 5.1).

Tableau 5.A	Commande
Allumage	à droite
Allure nominale	centré
Allure mini	à gauche

5.3.2. Poignée de porte

L'ouverture - fermeture de la porte de chargement se fait en manœuvrant la poignée (fig 5.2).
- à froid, directement à main nue,
- lorsque l'appareil est chaud, en utilisant la main froide.

5.4. UTILISATION DU VENTILATEUR (SELON OPTION)

En convection naturelle, l'air chaud s'accumule au plafond. Le kit de ventilation brasse l'air ambiant, et assure une température homogène et agréable dans la pièce (fig. 4.5. Rep 19).

Allures de ventilation

0	Arrêt total
II	Allure forte	Pulse l'air à grand débit en continu.
I	Allure de confort	Pulse l'air chaud en silence.

Voir la notice spécifique du ventilateur.

5.5. PREMIER ALLUMAGE

• Pour allumer le feu par le dessus, disposer 2 bûches refendues sur la sole et poser le bois d'allumage en couches croisées sur les bûches. Poser un allumeur sur le bois d'allumage. (Voir http://www.supra.fr/tout-savoir).
• Pour un allumage rapide par le bas, étaler du papier froissé, poser dessus du petit bois et du bois de petite section.

Mettre les commandes en position allumage (tableau 5.A). Allumer le combustible, fermer la porte de chargement et attendre la formation de braises. Lorsque le feu a bien pris, charger et mettre les commandes en position "allure nominale" (tableau 5.A). Disposer les bûches (présence simultanée de 2 bûches au moins) vers le fond du foyer. Il est préférable de charger en plusieurs fois plutôt que de manière excessive.

En cas de température extérieure très basse, un "bouchon" thermique du conduit de fumée peut se former. Celui-ci doit être réchauffé progressivement avant d'obtenir le tirage normal.

5.5.1. Rechargement

Recharger le foyer quand il n'y a plus qu'un bon lit de braises et que les flammes ont disparu. Ouvrir lentement la porte afin d'éviter des refoulements de fumée ou des chutes de braises. Recharger, refermer la porte. Attention: L'ouverture de la porte alors qu'il reste du combustible peut provoquer une sortie de flammes et de fumées.

5.6. FONCTIONNEMENT

5.6.1. Allumage

Pour assurer la mise en température du foyer et obtenir un tirage suffisant, allumer le foyer avec la porte fermée.

5.6.2. Allure nominale

Régler les commandes conformément au tableau 5.A. L'intensité du feu est déterminée par la quantité de combustible. Dans cette configuration, utiliser uniquement du bois. Veiller à favoriser la circulation de l'air entre les bûches (présence simultanée de 2 bûches au moins).

Le bon fonctionnement du foyer dépend de l'alimentation suffisante en air frais.

5.7. CHARGE NORMALE

2 bûches de bois minimum (environ 1,7 kg/h) sont nécessaires pour atteindre l'allure nominale. Disposer la charge de bois vers le fond du foyer, pour éviter les éventuelles chutes de braises. Ne recharger le foyer que lorsqu'il n'y a plus qu'un bon lit de braises et que les flammes ont disparu. Il est préférable de charger en plusieurs fois plutôt que de manière excessive. Une charge excessive provoque la surchauffe et la dégradation de l'appareil.

5.8. ALLURE RÉDUITE

Régler les commandes conformément au tableau 5.A.

Ne pas faire fonctionner le foyer à allure ralentie pendant de longues périodes. Ceci provoque l'encrassement du conduit et du foyer. Après un fonctionnemlent à allure réduite, toujours faire brûler une charge de bois complète à allure nominale.

5.9. EN CAS D'INCIDENT

En cas d'incident dans l'habitation (feu de cheminée, départ de feu dans le foyer, vents très violents, . ), fermer rapidement la porte de chargement et fermer les commandes du foyer. Ne jamais jetter d'eau sur le foyer. Prévenir les pompiers.

6. ENTRETIEN

6.1 DÉCENDRAGE

Attendre que l'appareil soit refroidi.

• Nettoyer la grille foyère amovible,
• Vider régulièrement le cendrier. L'amas de cendres limite l'arrivée d'air sous la grille, risque d'entraîner sa déformation et perturbe la combustion.
• Replacer le cendrier et la grille avant le chargement.

6.2 ENTRETIEN DES ÉLÉMENTS DE FAÇADE

Pour raviver l'aspect du cadre de la porte, ne pas utiliser d'eau, de solvant ou de produit abrasif (même légèrement) mais uniquement un chiffon doux et sec.

6.3 NETTOYAGE DE LA VITRE

Nettoyer le vitrage à froid, à l'aide d'un chiffon humide, trempé dans de la cendre de bois.

Le système de balayage d'air permet de conserver la vitre la plus propre possible. Toutefois un léger noircissement peut apparaître dans certaines zones de la vitre en fonctionnement normal. Au ralenti, le nettoyage de la vitre est moins efficace.

6.4 RAMONAGE OBLIGATOIRE

La législation prévoit 2 ramonages par an (dont un pendant la période de chauffage) effectués avec un moyen mécanique Conserver les documents justificatifs du ramonage renseignés par l'entreprise ayant effectué les travaux de ramonage.

Après le ramonage du conduit, replacer le déflecteur de fumée (fig. 3.6). Avant toute nouvelle utilisation du foyer, vérifier que tous les éléments sont bien en place.

6.5 ENTRETIEN ANNUEL

Avant chaque saison de chauffe, effectuer un nettoyage complet du foyer et vérifier le bon fonctionnement de toutes les parties mobiles de l'appareil

7. INFORMATION ANNEXES

• Ne pas installer l'appareil sur une conduite de fumée desservant plusieurs appareils
• Avertissement : la chambre de combustion et le compartiment du cendrier doivent rester fermés pour éviter le refoulement des fumées, sauf lors de l'allumage, du rechargement ou de l'enlèvement des résidus.
• Attention, veilliez à vérifier l'absence d'obstruction avant un rallumage à la suite d'une longue période d'arrêt.

8. SERVICE APRES-VENTE

Votre foyer comporte un certain nombre de pièces d'usure dont l'état est à vérifier lors de l'entretien annuel. Votre revendeur est à même de vous fournir les pièces de rechange nécessaires.

Pour toute demande de renseignements ou de pièces détachées, indiquer la référence et le numéro de série de l'appareil figurant sur la plaquette signalétique.
