Snow JHS-A018-12KR2H/A - Climatiseur DOMAIR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur local mobile réversible
Marque	DOMAIR
Modèle	Snow JHS-A018-12KR2H/A
Dimensions (mm)	420 x 720 x 360
Alimentation électrique	220-240 V ~ 50 Hz
Puissance nominale (refroidissement)	1357 W
Puissance nominale (chauffage)	1020 W
Capacité de refroidissement	12 000 BTU/h (3,53 kW)
Capacité de chauffage	8 800 BTU/h (2,58 kW)
Déshumidification	28 L/jour
Débit d'air	400 m³/h
Réfrigérant	R290 (230 g)
Niveau de puissance acoustique	65 dB(A)
Fonctions principales	Refroidissement, chauffage, ventilation, déshumidification, minuterie 24h, télécommande, oscillation, mode sommeil
Surface recommandée	Environ 18 m²
Température ambiante de fonctionnement	7 °C à 35 °C
Distance minimale aux obstacles	50 cm
Entretien et nettoyage	Nettoyer les filtres à air toutes les 2 semaines avec de l'eau chaude (40 °C) et un détergent neutre. Ne pas utiliser de diluant, alcool ou produits chimiques.
Sécurité	Protection contre le débordement, protection contre le givrage, dégivrage automatique, sécurité thermique, temporisation du compresseur (3 min)
Pièces détachées et réparabilité	Pièces disponibles : filtre à air, télécommande, tuyau de sortie, adaptateur fenêtre. Réparations réservées à un personnel agréé.
Garantie	2 ans, pièces et main-d'œuvre

FOIRE AUX QUESTIONS - Snow JHS-A018-12KR2H/A DOMAIR

Quelle est la surface maximale recommandée pour cet appareil ?

Le climatiseur Domair Snow est conçu pour une surface d'environ 18 m². Il doit être utilisé dans une pièce d'au moins 11 m² pour une ventilation correcte.

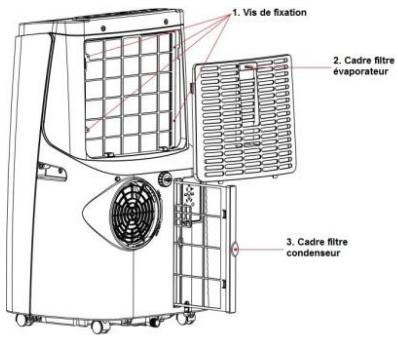

Comment nettoyer les filtres à air ?

Les filtres doivent être nettoyés toutes les 2 semaines. Retirez les cadres, dévissez les filtres, puis lavez-les à l'eau chaude (environ 40 °C) avec un détergent neutre. Rincez et séchez soigneusement avant de remonter. N'utilisez jamais l'appareil sans filtres.

Que faire lorsque le voyant 'FL' s'allume ?

Le voyant 'FL' indique que le réservoir d'eau interne est plein. Éteignez l'appareil, débranchez-le, puis videz l'eau en dévissant le bouchon de drainage situé en bas à l'arrière. Après vidange, remettez le bouchon et redémarrez l'appareil.

Puis-je utiliser une rallonge électrique ?

Non, il est strictement déconseillé d'utiliser une rallonge. L'appareil nécessite une source d'alimentation d'au moins 16 ampères pour éviter les disjonctions et garantir le bon fonctionnement du compresseur.

Comment installer le tuyau d'évacuation d'air ?

Vissez le tuyau de sortie sur l'orifice d'évacuation (n°9) dans le sens inverse des aiguilles d'une montre. Installez l'adaptateur de fenêtre, puis placez le raccord du tuyau dans l'adaptateur. Le tuyau doit être incliné, sans courbure, et sa longueur doit être comprise entre 280 et 1500 mm.

Quel type de réfrigérant est utilisé ?

L'appareil utilise le réfrigérant R290 (230 g), un gaz inflammable. Veillez à ne pas percer ni brûler l'appareil. Le potentiel de réchauffement planétaire (GWP) est de 3,3.

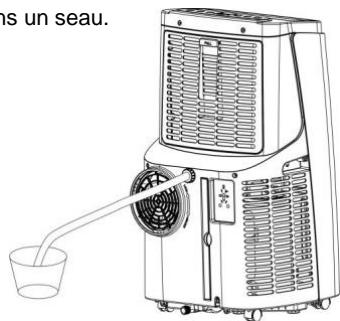

Comment vidanger l'eau en mode refroidissement ou déshumidification ?

Pour un drainage permanent, dévissez le bouchon de l'orifice de drainage permanent (au milieu à l'arrière), raccordez un tuyau et placez l'autre extrémité dans un seau. Pour un drainage manuel, utilisez l'orifice inférieur comme pour le voyant 'FL'.

Comment utiliser la minuterie ?

Pendant le fonctionnement, appuyez sur le bouton TIMER. Utilisez les boutons UP/DOWN pour régler la durée de 1 à 24 heures. Après quelques secondes, la minuterie est activée. L'appareil s'éteindra automatiquement à la fin du temps programmé.

Quelles sont les principales sécurités de l'appareil ?

L'appareil dispose de plusieurs protections : protection contre le débordement (arrêt si réservoir plein), protection contre le givrage, dégivrage automatique, sécurité thermique en mode chauffage, et une temporisation de 3 minutes du compresseur lors des redémarrages.

Comment stocker l'appareil en cas de non-utilisation prolongée ?

Videz le réservoir d'eau, faites fonctionner l'appareil en mode ventilation pendant 2 heures pour sécher l'intérieur, nettoyez les filtres, retirez le tuyau, rangez le câble et retirez les piles de la télécommande. Stockez l'appareil dans un endroit propre et sec.

MODE D'EMPLOI Snow JHS-A018-12KR2H/A DOMAIR

Climatiseur local mobile réversible

Référence : SNOW Modèle : JHS-A018-12KR2H / A

MANUEL D'INSTRUCTIONS ET D'UTILISATION D'ORIGINE

TRES IMPORTANT !!!

Lire attentivement les instructions contenues dans cette notice, car elles fournissent des indications importantes sur la sécurité d'installation, d'emploi et d'entretien.

Pour toute réparation, contacter le service après-vente agréé.

CONSERVER SOIGNEUSEMENT CETTE NOTICE POUR TOUTE UTILISATION ULTERIEURE.

SOMMAIRE

Instructions de sécurité _ _ 1-5

Utilisation/Installation _ _ _5-6

Fonctionnalités ____ 7-8

Déballage ____7-10

Commandes ____ 10-14

Drainage 15

Entretien 16

Garantie ____20

INSTRUCTIONS DE SECURITE

• Enlevez l'emballage et assurez-vous que l'appareil n'est pas endommagé. En cas de doute, ne pas utiliser l'appareil et contactez votre revendeur.
• Ne mettez pas ce climatiseur en service s'il est

endommagé ou fait l'effet d'être défectueux.

- N'utiliser le climatiseur que dans les conditions décrites dans ce manuel. Toute autre utilisation est déconseillée et risque d'entraîner un

incendie, des blessures ou une électrocution.

- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

- Pour débrancher de l'alimentation électrique, prendre la prise et la retirer.

NE PAS TIRER SUR LE CORDON.

• Ne pas introduire des objets de quelle que nature que ce soit dans les grilles pendant que l'appareil est en marche, CELA OCCASIONNERA DE GRAVES BLESSURES A LA PERSONNE.
• Le fonctionnement de tout appareil électrique doit faire l'objet d'une surveillance en présence d'enfants. Cet appareil n'est pas un jouet.
• Ne pas utiliser l'appareil dans des zones humides, dans des zones où la température excède les 32°C ou dans des zones poussiéreuses. N'utilisez pas cet appareil dans une atmosphère explosive ou corrosive.

• : attention, risque de feu. Cet appareil contient un gaz inflammable (R290).
• Cet appareil ne doit pas être

utilisé ou stocké dans une pièce où se trouvent des sources de feu (Ex : foyers ouverts ; appareils à gaz ; chauffages électriques en fonctionnement ; etc)

- Ne pas exposer un bébé ou une personne malade devant l'appareil trop longtemps et sans interruption.

- Assurez-vous que l'endroit où se trouve l'appareil est stable.

- Cet appareil est destiné seulement à un usage ménager. Tout entretien autre que le nettoyage ou l'entretien courant effectué par l'utilisateur doit être fait par un électricien compétent.

- Ne pas utiliser l'appareil à proximité immédiate des baignoires, lavabos, douches, piscines, etc.

- L'Utilisation de cet appareil en volume 0,1 ou 2 d'une salle de bains est strictement interdit.

- Ne pas plonger l'appareil

dans l'eau.

- L'appareil doit être utilisé dans une pièce correctement ventilée et dont la surface n'est pas inférieur à 11m².

- Pour réduire le risque de feu ou de choc électrique, ne démonter pas l'appareil.

- Il n'y a aucune raison d'ouvrir cet appareil pour trouver une quelconque pièce utile car il n'en contient pas.

- Seul le personnel autorisé, détenant un agrément de la part des autorités compétentes autorisant l'intervention sur le circuit de réfrigération, effectuera le travail de réparation.

- NE BLOQUEZ PAS LA VENTILATION ! Veillez à ce que la ventilation d'entrée et de sortie ne soit pas bloquée, et ce, en aucune circonstance.

- Utilisez cet appareil sur une surface horizontale afin

d'éviter toute fuite d'eau.

- Pour usage intérieur seulement. La plage de température ambiante de fonctionnement est 7-35 °C (44-95 °F).

- Nettoyez régulièrement le filtre à air afin que le refroidissement soit le plus efficace.

- Lorsque l'appareil est éteint, veuillez patienter pendant au moins 3 à 5 minutes avant de le redémarrer. Cela empêchera d'endommager le compresseur.

- Avant de connecter l'appareil, s'assurer que les données de la plaque signalétique (autocollant gris placé sur l'appareil) correspondent à celles de votre réseau domestique électrique.

- L'appareil doit être installé correctement suivant les règles de l'art et les règles de raccordement électriques nationales.

- Pour que le compresseur soit opérationnel, l'appareil doit être alimenté par une source d'au moins 16 ampères. Afin d'éviter toute disjonction intempestive au tableau d'alimentation électrique, n'utilisez pas de rallonge avec cet appareil.

- Cet appareil est utilisé pour le refroidissement, le chauffage, la ventilation et la déshumidification intérieure.

- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

- Les piles doivent être retirées de la télécommande avant qu'elle ne soit mise au rebut et qu'elle soit éliminée de façon sûre.

- L'appareil est prévu pour une utilisation domestique et pour une surface limitée. Cet appareil n'est pas prévu pour

une utilisation professionnelle. Ne l'utilisez pas en plein air. Protégez-le de la chaleur, des rayons directs du soleil, de l'humidité (ne le plongez en aucun cas dans l'eau) et des objets tranchants. N'utilisez pas cet appareil avec des mains humides.

- Ne réparez pas l'appareil vous-même. Contactez un technicien qualifié et agréé.

• Ne pas percer ou brûler. ATTENTION : le gaz contenu dans cet appareil n'a pas d'odeur.
• N'utilisez que les accessoires d'origine.
• Par mesure de sécurité vis-à-vis des enfants, ne laissez pas les emballages (sac en plastique, carton, polystyrène) à leur portée (risque d'étouffement).

LIEUX CONVENANT A L'UTILISATION

(1) Placer l'appareil sur une surface plane et sèche. Veillez à ce que l'appareil ne soit pas placé contre des objets qui pourraient obstruer l'arrivée d'air, comme des meubles ou des rideaux, car cela risquerait d'affecter considérablement ses performances. Une distance de 50cm par rapport à tout obstacle doit être respectée.

(2) Afin d'éviter tout risque de blessure, n'utilisez pas cet appareil dans une pièce humide.
(3) Ne placez pas cet appareil à la lumière directe du soleil car cela risquerait d'altérer la peinture de l'appareil et cela entraînera une surchauffe de l'appareil et son extinction.

ATTENTION!

Veillez à respecter les étapes suivantes pour que le refroidissement soit efficace :

1) Le tuyau de sortie doit être maintenu de façon inclinée et ne doit pas être courbé ou dirigé vers le bas: l'air doit pouvoir circuler librement dans le tuyau.

2) N'étendez pas le tuyau de sortie sur une longueur de plus de 1500 mm. Même si le tuyau fourni est extensible, ne pas chercher à l'allonger exagérément. Ne pas le remplacer par un tuyau plus long: la longueur entre l'appareil et la bouche d'extraction doit être la plus courte possible.

3) Cet appareil convient pour une surface d'environ 18 m².

FONCTIONNALITES

Votre climatiseur a été conçu et fabriqué en respectant les normes d'ingénierie moderne les plus rigoureuses.

Ses nombreuses fonctionnalités comprennent une télécommande qui vous permettra de contrôler toutes les fonctions en toute simplicité, mais aussi :

- Un déplacement aisé de pièce en

pièce grâce à des roulettes. Des poignées disposées de chaque côté permettent également de porter l'appareil lorsque cela est nécessaire.

- Aucune installation requise : branchez tout simplement l'appareil à n'importe quelle prise électrique de la maison et évacuez l'air chaud à l'aide du

tuyau de sortie prévu.

- Un dispositif permettant de suspendre le câble est situé à l'arrière de l'appareil.

- Une conception de système de réfrigération permettant de refroidir l'air instantanément en cas de besoin.

- Un dispositif permettant d'orienter les ailettes de sortie d'air de façon automatique avec une fonction oscillation. De plus, lorsque l'appareil est éteint, la sortie d'air peut être fermée afin d'éviter toute entrée de poussière.

- Un cycle de déshumidification de l'air filtré afin d'améliorer les conditions de respiration grâce à un puissant processus de déshumidification.

- Si la fonction télécommande n'est pas utilisée, votre panneau de commande électronique à accès direct permet de facilement identifier l'opération souhaitée. La télécommande peut alors être rangée dans le réceptacle breveté prévu à cet effet à l'arrière de l'appareil (brevet n°: ZL201530163952.0).

- Une minuterie programmable de 24 heures pouvant être utilisée avec les paramètres de climatisation, de chauffage ou de déshumidification d'air.

- De nombreuses protections telles qu'une temporisation de 3 minutes pour le redémarrage du compresseur suite à un arrêt.

INSTRUCTIONS RELATIVES AU DEBALLAGE

1. Placez l'appareil en position droite avant le déballage.

2. Coupez les bandes d'emballage précautionneusement (attention ne pas introduire de lames à l'intérieur du carton).

3. Saisissez les poignées de transport et retirez l'appareil de son emballage avec précaution.

4. Vérifiez le contenu de l'emballage et l'état de l'appareil. Si celui-ci est endommagé ou si une pièce est

manquante: ne pas utiliser, contacter le revendeur.

1. Installez le tuyau de sortie (évacuation

air chaud) sur l'appareil avant de le mettre en marche.

CONTENU DE L'EMBALLAGE

1 x Climatiseur mobile monobloc
1 x Télécommande (piles non incluses – 2 x 1,5 VOLTS AAA (CR03) requises)
1 x tuyau de sortie
1 x Adaptateur pour fenêtre pour fenêtre coulissante
1 x manuel d'installation et d'utilisation

DESCRIPTION

1. Panneau de commande
2. Façade avant
3. Roulettes
4. Façade supérieure
5. Ailettes de ventilation oscillantes
6. Corps arrière
7. Logement du filtre de l'évaporateur
8. Corps arrière
9. Orifice d'évacuation pour tuyau de sortie

1. Filtre du condenseur
2. Orifice de drainage
3. Câble d'alimentation
4. Fiche d'alimentation
5. Grille d'entrée d'air
6. Dispositif de fixation du câble d'alimentation
7. Orifice pour drainage permanent
8. Poignée de transport

ACCESSOIRES

1. Tuyau de sortie coulissante uniquement)

2. Adaptateur pour fenêtre ( Pour Fenêtre

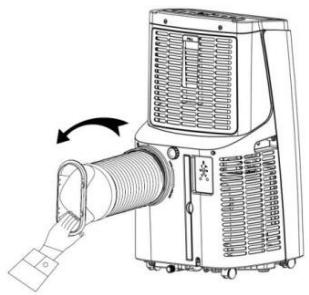

INSTALLATION DU TUYAU DE SORTIE

Attention: mettre le climatiseur verticalement sur ses roulettes et attendre au moins 2 heures avant de l'utiliser.

i. Emboiter le tuyau de sortie sur l'orifice d'évacuation 9 comme montré sur la figure 1. Le tuyau doit être vissé dans le sens contraire des aiguilles d'une montre.
ii. Installer l'adaptateur de fenêtre pour fenêtre coulissante comme montré sur les figures 2 et 3. Lorsque la fenêtre est refermée, elle doit être la plus étanche

possible. Si nécessaire, des obturateurs doivent être ajoutés afin d'éviter des déperditions d'énergie (consulter le revendeur si nécessaire).

iii. Placer le climatiseur à proximité de la fenêtre en respectant les consignes d'installation concernant les distances à respecter ainsi que la position du tuyau, données ci-avant.

iv. Installer le raccord du tuyau de sortie dans l'adaptateur de votre fenêtre coulissante.

- le raccord du tuyau de sortie doit être pressé dans l'adaptateur,

- le tuyau de sortie ne doit pas être tendu ou vrillé exagérément,

- important : la longueur du tuyau doit être comprise entre 280 et 1500mm. Cette longueur a été soigneusement choisie en fonction des capacités de votre climatiseur. Ne pas utiliser de rallonge, ou remplacer le tuyau par un tuyau ayant des dimensions différentes : cela creerait un dysfonctionnement de l'appareil. Ne pas obstruer le tuyau : cela provoquerait un échauffement anormal de l'appareil.

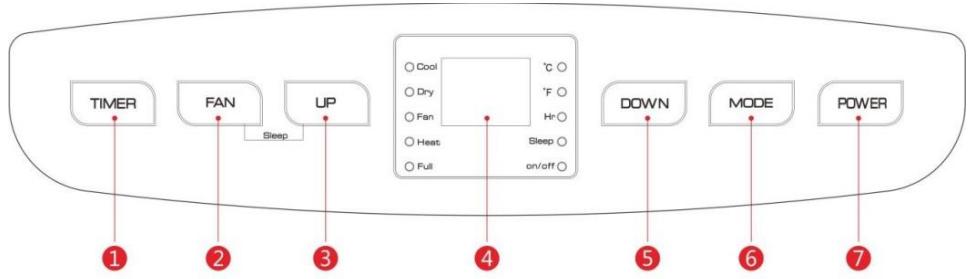

PANNEAU DE COMMANDE ET CONTROLE A DISTANCE / DESCRIPTION DES FONCTIONS

Quand l'appareil est raccordé au réseau d'alimentation, un bip sonore se fait entendre, puis l'appareil passe en mode veille automatiquement.

En mode veille, la température ambiante s'affiche sur l'écran LCD et le voyant °C ou °F s'éclaire selon l'unité qui a été choisie lors de la dernière utilisation.

Le voyant On/Off est également allumé pour indiquer que l'appareil est en mode veille.

1. BOUTON DE MISE EN MARCHE ou DE MISE EN VEILLE (POWER)

Appuyez sur le bouton POWER (7) pour mettre l'appareil en marche. Ré appuyer une seconde fois pour passer de nouveau en mode veille.

A la mise en marche :

- le voyant On/Off s'éteint, la température

sélectionnée lors de la dernière utilisation s'affiche sur l'écran LCD et l'appareil fonctionne dans le mode COOL, FAN, DRY ou HEAT.

- de plus, les ailettes de ventilation s'ouvrent et oscillent de façon automatique. Si ce n'est pas le cas (pour les modèles non pourvus de moteur d'oscillation), presser avec un doigt, au milieu et sur le haut de l'ailette supérieure, pour faire basculer et orienter les ailettes selon l'angle souhaité.

2. MODE

Arès la mise en marche, pour changer le mode de fonctionnement, appuyez sur le bouton MODE (6) pour sélectionner successivement les différents modes de fonctionnement suivants : le refroidissement (COOL), la ventilation (FAN), la déshumidification (DRY), le chauffage (HEAT) ou à nouveau le refroidissement (COOL).

Le voyant correspondant au mode choisi s'éclaire.

2.1 Mode refroidissement

- presser le bouton MODE pour sélectionner le mode COOL: le voyant correspondant s'allume.

- presser les boutons UP ou DOWN pour ajuster la température souhaitée. - presser le bouton FAN pour ajuster la vitesse de ventilation souhaitée.

2.2 Mode ventilation

• presser le bouton MODE pour sélectionner le mode FAN: le voyant correspondant s'allume.
• presser le bouton FAN pour ajuster la vitesse de ventilation souhaitée (faible / F1, moyenne / F2 ou élevée / F3).
• la température et le mode SOMMEIL ne peuvent pas être sélectionnés en mode ventilation.

2.3 Mode déshumidification

• presser le bouton MODE pour sélectionner le mode DRY : le voyant correspondant s'allume.
• la température et le mode SOMMEIL ne peuvent pas être sélectionnés en mode déshumidification. Seule la vitesse faible (F1) est disponible.

2.4 Mode chauffage

• presser le bouton MODE pour sélectionner le mode HEAT : le voyant correspondant s'allume.
• presser les boutons UP ou DOWN pour ajuster la température souhaitée.

- presser le bouton FAN pour ajuster la vitesse de ventilation souhaitée.

Après mise en marche, sélectionner le mode refroidissement (COOL) ou chauffage (HEAT), selon la fonction souhaitée, puis appuyez simultanément sur les boutons FAN et UP pour activer (ou désactiver le mode "sommeil") :

- L'appareil fonctionnera alors automatiquement selon un mode d'économie d'énergie et de ventilation silencieuse préprogrammés.

- En mode déshumidification et ventilation le mode sommeil ne peut pas être sectionné.

4. BOUTONS DE REGLAGE DE LA TEMPERATURE ET DU TEMPS (UP et DOWN)

En mode refroidissement (COOL) ou chauffage (HEAT):

- le bouton UP permet d'augmenter la température programmée.

- le bouton DOWN permet de diminuer la température programmée.

NOTA: la température ne peut pas être sélectionnée en mode ventilation et déshumidification.

En mode PROGRAMMATEUR (TIMER):

• le bouton UP permet d'augmenter le temps programmé.
• le bouton DOWN permet de diminuer le temps programmé.

5. ECRAN LCD

Indique la température ambiante en mode veille, la température sélectionnée lorsque l'appareil est en marche ou le réglage du temps pendant la programmation de la minuterie. Après avoir sélectionné le temps de la minuterie, l'écran revient automatiquement à la température sélectionnée.

6. BOUTON VENTILATEUR (FAN)

Appuyez sur ce bouton successivement pour sélectionner la vitesse du ventilateur: faible, moyenne ou élevée (F1, F2 ou F3).

Remarque : En mode déshumidification, le réglage de la vitesse du ventilateur ne peut pas être modifié car l'appareil dispose d'une vitesse faible (F1) préprogrammée. De même, en mode SOMMEIL, l'appareil fonctionnera automatiquement selon un mode de ventilation silencieuse préprogrammé.

7. BOUTON MINUTERIE ( TIMER)

Note: - ce bouton est une minuterie

d'arrêt. Il sert à mettre l'appareil hors tension après la fin de la durée programmée,

- le temps pouvant être programmée est de 1h à 24h.

1. Pendant le fonctionnement du climatiseur, presser ce bouton pour déterminer la durée requise de fonctionnement, la température ambiante disparait de l'écran LCD et le temps apparaît.

2. Presser ensuite répétitivement les touches UP ou DOWN pour augmenter de 1 heure ou diminuer de 1 heure le temps, jusqu'à la valeur souhaitée. Le voyant Hr s'allume.

3. Sans action sur les boutons « TIMER , UP ou DOWN » pendant quelques secondes, l'affichage du temps disparait et est remplacé par l'affichage de la température sélectionnée. La minuterie est alors activée.

4. Au terme de l'heure définie, l'appareil s'éteint automatiquement.

5. Appuyez 2 fois sur le bouton « POWER » avant l'échéance pour annuler la minuterie. Au premier appui, l'appareil est éteint. Au deuxième appui, l'appareil redémarre et la

fonction minuterie est annulée. Le voyant Hr est éteint.

9. ALARMES ET PROTECTIONS

9.1 Protection contre le débordement:

Cet appareil est équipé d'un dispositif d'évaporation automatique. Ce dispositif permet de refroidir le condenseur en améliorant ainsi la capacité de refroidissement, mais cela permet aussi de réduire la consommation électrique.

Lorsque le réservoir d'eau interne est rempli, le voyant "FL" s'allume sur l'écran LCD et un signal sonore se fait alors entendre ; le compresseur s'arrête et aucune commande n'est permise jusqu'à ce que l'appareil soit remis en condition normale de fonctionnement. Pour reprendre l'utilisation suivre les instructions données au paragraphe DRAINAGE ci-après afin d'évacuer l'eau (prendre soin de disposer un récipient pour la récupération de l'eau). Après avoir terminé l'évacuation, redémarrez l'appareil, il pourra ensuite fonctionner normalement.

9.2 Protection contre le givrage:

En mode refroidissement, déshumidification, ou sommeil, si la

température interne est trop basse, l'appareil se mettra automatiquement en protection en s'arrêtant. Lorsque la température redevient normale, l'appareil redémarre.

9.3 Dégivrage automatique:

L'appareil possède une fonction dégivrage automatique. Pendant le dégivrage, le compresseur s'arrête pendant 3 à 5 minutes, mais le ventilateur continue de fonctionner.

9.4 Sécurité thermique

En mode chauffage, l'appareil dispose d'une protection contre un échauffement excessif. Pendant la période de protection, le compresseur et le moteur de l'appareil s'arrêtent et redémarrent automatiquement dès que la température redevient normale.

9.5 Sécurité compresseur

Pour augmenter la durée de vie du compresseur, lors d'un démarrage ou d'un redémarrage, un délai de 3 minutes est nécessaire avant que le compresseur ne démarre.

TELECOMMANDE

1. ⏻ : bouton de mise en marche / mise en veille
2. : bouton de Sélection MODE (refroidissement (COOL), ventilation (FAN), déshumidification (DRY), chauffage (HEAT))
3. ⊕ : augmenter (La température ou le temps)
4. ⏚ : diminuer (La température ou le temps)
5. : bouton de sélection vitesse de ventilation (faible, moyenne ou élevée)
6. : bouton minuterie
7. : bouton oscillation. Permet l'ouverture et le démarrage de l'oscillation, ou la fermeture des ailettes de ventilation.
8. : bouton de sélection degré Celsius ou degré Fahrenheit.
9. : bouton de sélection mode sommeil.

DRAINAGE

1. Drainage manuel

1) Quand l'appareil s'arrête suite à une alarme "réservoir plein", le mettre en veille et débrancher la fiche d'alimentation.

Note : déplacer l'appareil

avec soin pour éviter un débordement du réservoir à l'intérieur du corps de l'appareil.

2) Placer un réceptacle adapté sous l'orifice de drainage se trouvant au bas et à l'arrière de l'appareil.

3) Dévisser le couvercle de l'orifice et retirer le bouchon. L'eau du réservoir s'écoulera alors automatiquement dans le réceptacle.

Notes: -Veiller à garder propre le couvercle et le bouchon de l'orifice de drainage.

- Pendant le drainage, l'appareil peut être légèrement basculé sur l'arrière.

- Si le réceptacle choisi ne peut contenir toute l'eau contenue dans le

réservoir, remettre le bouchon en place, vider le réceptacle et recommencer l'opération.

4) Quand le réservoir est complètement vide, remettre le bouchon sur l'orifice de drainage et visser correctement son couvercle.

Note: ne pas redémarrer l'appareil avant d'avoir remis en place le bouchon et le couvercle de l'orifice de drainage: risque d'écoulement d'eau.

1. Drainage permanent (Utilisable en mode refroidissement et déshumidification seulement).

1) Dévisser le couvercle de l'orifice de drainage permanent se trouvant au milieu et à l'arrière de l'appareil, puis retirer le bouchon.
2) Raccorder le tuyau de drainage à l'orifice.
3) Plonger l'autre extrémité du tuyau de drainage dans un seau.

Utilisez un aspirateur muni d'une brosse souple pour retirer les particules de poussière.

Nettoyez le corps de l'appareil avec un chiffon doux légèrement

humidifié et ensuite, séchez-le.

Prenez garde à ce que de l'eau ou un autre liquide n'entre pas en contact avec toute partie électrique pendant le nettoyage.

Ne pas utiliser de DILUANT, d'ALCOOL ou D'AUTRES PRODUITS CHIMIQUES.

FILTRES A AIR

Nettoyer les filtres à air toutes les 2 semaines. Si les filtres sont sales, l'efficacité du climatiseur sera réduite.

Les filtres à air situés au dos de l'appareil peuvent être démontés en retirant au préalable leur cadre respectif.

Pour retirer le filtre à air de l'évaporateur:

- retirer le cadre en le saisissant par le haut et en le tirant légèrement vers le bas,

- dévisser ensuite les 4 vis de fixation du filtre,

- retirez le filtre afin de le nettoyer. Pour le nettoyage, utiliser de l'eau chaude ( environ 40°C / 104°F) avec un peu de détergent neutre.

Pour retirer le filtre à air du condenseur:

- à l'aide de la poignée se trouvant sur son cadre, tirer

doucement le cadre pour le sortir de son logement,

- puis nettoyer le filtre. Pour le nettoyage, utiliser de l'eau chaude ( environ 40°C / 104°F) avec un peu de détergent neutre.

IMPORTANT:

Rincer et sécher correctement les filtres avant le remontage.

Ne jamais utiliser l'appareil sans ses filtres.

STOCKAGE EN CAS DE NON-UTILISATION PROLONGÉE

- vider le réservoir d'eau en retirant le bouchon de l'orifice de drainage se trouvant au bas et à l'arrière de l'appareil (prendre soin de disposer un récipient pour la récupération de l'eau). Basculer l'appareil légèrement sur l'arrière pour vidanger complètement le réservoir.

- faire fonctionner l'appareil pendant 2 heures en mode ventilation pour sécher les parties internes et éviter les risques de moisissure,

- remettre le bouchon de l'orifice de drainage en place,

• debrancher l'appareil, nettoyer les filtres et les remettre en place,
• retirer le tuyau de sortie et le ranger convenablement,
• ranger correctement le câble et la prise d'alimentation (utilser le dispositif prévu à cet effet),
• s'assurer que la pièce de stockage est propre et sans humidité. Protéger l'appareil des poussières pour lui assurer une meilleure longévité,
• retirer les piles de la télécommande et les ranger dans un endroit approprié.

JHS-A018-12KR2H / A	symbole	valeur	unité
Capacité frigorifique totale	P_C	3.53	kW
Capacité calorifique totale	P_H	2.58	kW
Coefficient d'efficacité énergétique frigorifique	EER_rated	2.6	—
Coefficient d'efficacité énergétique calorifique	COP_rated	2.5	—
Consommation d'électricité en mode “veille”	P_SB	0.44	W
Consommation d'électricité en mode refroidissement (Appareils simple conduit : SD)	Q_SD	1.36	kWh/h
Consommation d'électricité en mode chauffage (Appareils simple conduit : SD)	Q_SD	1.02	kWh/h
Niveau de puissance acoustique	L_WA	65	dB(A)
Importé par	EUREM_ 5 RUE MONTGOLFIER 79233 PRAHECQ_FRANCE

source d'alimentation	220-240V~ 50Hz
puissance nominale (EN60335)	1357W(refroidissement)1020W (chauffage)
capacité de refroidissement / chauffage	12000 / 8800 BTU / heure
Débit d'air	400m3/h
Capacité de déshumidification	28 litres / jour
RÉFRIGÉRANT	R290 (230g)
DIMENSIONS (mm)	420x720x360mm
CLASSE IP	IPX0

Cet appareil est équipé d'un fusible de type FSD ou 50F ; 3.15A ; 250Vac. Ne jamais le remplacer par un fusible ayant des caractéristiques différentes. Toute intervention doit être faite par un électricien qualifié.

Le fluide frigorigène utilisé dans cet appareil est un gaz à effet de serre fluoré qui peut être nocif pour l'environnement et peut être responsable du réchauffement planétaire global s'il s'échappe dans l'atmosphère.

(CE) N 842/2006:

R290 est un gaz à effet de serre fluorescent relevant du protocole de Kyoto.

Son potentiel de réchauffement planétaire (GWP) est 3.3.

Le poids équivalent CO2 du gaz à effet de serre contenu dans l'appareil est de : 0.759kg.

AVERTISSEMENTS POUR L'ELIMINATION CORRECTE DU PRODUIT AUX TERMES DE LA DIRECTIVE EUROPEENE 2012/19/UE

Aux termes de son utilisation, le produit ne doit pas être éliminé avec

des déchets urbains. Le produit doit être remis à l'un des centres de collecte sélective prévus par l'administration communale ou auprès des revendeurs assurant ce service. Eliminer séparément un appareil électroménager permet d'éviter les retombées négatives pour l'environnement et la santé dérivant d'une élimination incorrecte, et permet de récupérer les matériaux qui le composent dans le but d'une économie importante en termes d'énergie et de ressources. Pour rappeler l'obligation d'éliminer séparément les appareils électroménagers, le produit porte le symbole d'un caisson à ordures barré.

Le symbole ci-dessous (TRIMAN) indique au consommateur qu'il achète un produit comportant un ou des emballages, un manuel, etc, qui se recyclent et qu'il doit en conséquence accomplir un geste de tri (bac recyclage, point d'apport volontaire, retour en magasin ou déchetterie), plutôt que de les jeter avec les ordures ménagères non triées.

BON DE GARANTIE

CACHET DU REVENDEUR

DATE :

NOM DU CLIENT :

GARANTIE

Cet appareil est garanti 2 ans, pièces et main d'œuvre. La garantie ne couvre pas les dégâts occasionnés par : mauvaises utilisations, détérioration par choc, chute ou phénomène atmosphérique. En cas d'anomalie de fonctionnement, l'ensemble (emballage, produit, accessoires) doit être retourné par l'utilisateur (En port payé si envoi par la poste. Les colis en port dû ne seront pas acceptés.) au point de vente qui a procédé à la vente, accompagné de la photocopie de la preuve d'achat datée et portant le cachet du vendeur. L'appareil vous sera retourné gratuitement pendant la période de garantie et contre remboursement des frais après cette période.
