CS4330 - Système d'ouverture de porte/garage CHAMBERLAIN - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Télécommande
Fonction principale	Contrôle à distance d'appareils électroniques
Alimentation	Piles (type non précisé)
Nombre de boutons	Non précisé
Langues du manuel	Allemand, Français, Espagnol
Instructions de sécurité	Inclues, à lire attentivement
Utilisation recommandée	Usage domestique
Fonctionnement	Transmission infrarouge
Portée	Non précisé
Entretien	Nettoyer avec un chiffon sec
Stockage	Conserver dans un endroit sec
Précautions	Éviter l'exposition à l'humidité et aux chocs
Déchets	Recycler conformément aux normes locales
Garantie	Non précisé
Compatibilité	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Accessoires inclus	Non précisé

FOIRE AUX QUESTIONS - CS4330 CHAMBERLAIN

Comment réinitialiser le CHAMBERLAIN CS4330 ?

Pour réinitialiser le CHAMBERLAIN CS4330, localisez le bouton de réinitialisation sur l'unité. Appuyez et maintenez le bouton pendant environ 10 secondes jusqu'à ce que le voyant clignote en rouge, puis relâchez-le.

Pourquoi mon télécommande ne fonctionne-t-elle pas ?

Vérifiez d'abord les piles de la télécommande. Si elles sont faibles ou épuisées, remplacez-les. Assurez-vous également que la télécommande est correctement couplée avec le système.

Comment régler la hauteur de mon garage avec le CHAMBERLAIN CS4330 ?

Pour régler la hauteur, localisez les vis de réglage sur le moteur et ajustez-les selon vos besoins. Consultez le manuel d'utilisation pour des instructions spécifiques sur la hauteur de levée.

Que faire si mon porte de garage ne s'ouvre pas ?

Vérifiez d'abord l'alimentation électrique de l'unité. Assurez-vous que le moteur est branché et que le disjoncteur n'a pas sauté. Si le problème persiste, vérifiez les capteurs de sécurité et assurez-vous qu'ils ne sont pas obstrués.

Comment installer le CHAMBERLAIN CS4330 ?

Pour installer le CHAMBERLAIN CS4330, suivez le guide d'installation fourni dans le manuel. Assurez-vous de fixer correctement le moteur, les rails et les capteurs de sécurité.

Quels sont les symptômes d'un moteur défectueux ?

Un moteur défectueux peut émettre des bruits inhabituels, ne pas s'allumer ou fonctionner de manière irrégulière. Si vous constatez l'un de ces symptômes, il peut être nécessaire de contacter un professionnel.

Comment synchroniser une nouvelle télécommande avec le CHAMBERLAIN CS4330 ?

Pour synchroniser une nouvelle télécommande, appuyez sur le bouton de programmation de l'unité jusqu'à ce que le voyant clignote. Ensuite, appuyez sur le bouton de la télécommande que vous souhaitez ajouter. Le voyant clignotera à nouveau pour indiquer que la synchronisation a été réussie.

Où trouver le numéro de modèle du CHAMBERLAIN CS4330 ?

Le numéro de modèle se trouve généralement sur une étiquette à l'arrière ou sur le côté de l'unité principale. Vérifiez votre manuel d'utilisation pour plus de détails.

MODE D'EMPLOI CS4330 CHAMBERLAIN

Attention! Le non-respect de ces consignes peut entrainer des risques de blessures graves.

Les interventions sur l'installation électrique, y compris les travaux de maintenance, doivent exclusivement ettre effectues par des electriciens spécialisés etabilités à cet effet.

Les enfants ne doivent pas'être autorisés à jour avec les commandes.

Contrôler régulierement l'absence d'usure et d'endommagement du système de volets roulants ou de stores. Tout système endommagé doit imperativement être arrêté jusqu'à sa remise en état.

Observer le système de volets roulants ou de stores au cours de son fonctionnement.

Utiliser exclusivement des pièces de rechange, des outils et des équipements additionnels agrésés par la société Chamberlain.

Monter les dispositifs de commande à portée de vue du produit correspondant, à une hauteur supérieure à 1,5 m du sol.

Utilisation en conformité

Les télécommandes de ce produit convennent uniquement aux opérateurs de volet roulant de la société Chamberlain (série F).

Si vous telécommande actuelle est d'une autre marque, elle n'est pas compatible avec ces apparèils.

Afin de garantir le bon fonctionnement de ces télécommandes, il est impératif d'avoir un opérateur de volet roulant (de série F) de la société Chamberlain ou un récepteur d'usage universel (modèles : RA8001 ou CS8001)

Toute utilisation différente ou dépassant ce cadre est considérée comme non conforme.

En cas d'utilisation des commandes et des entrainements à des fins différentes de celles précités ou en cas de modifications altersant la sécurité de l'installation, le fabricant ou le revendeur Decline toute responsabilité pour les dommages corporels ou matériels ainsi que pour les dommages consécutifs.

Pour le fonctionnement ou la remise en état de l'installation, respecter les indications du mode d'emploi.

En cas de manipulation incorrecte, le fabricant ou le revendeur décline toute responsabilité pour les dommages corporels ou matériels ainsi que pour les dommages consécutifs.

FONCTIONNEMENT DE LA TÉLECOMMANDE

La touche supérieure de la télécommande est normalement celle de la direction MONTÉE (ouverture). La touche inférieure de la télécommande est normalement celle de la direction DESCENTE (fermeture). La touche centrale arrête le volet roulant dans chaque position (stop).

Si pendant le mouvement de montée ou de descente, vous appuyez sur la touche de l'autre direction, le moteur change de direction.

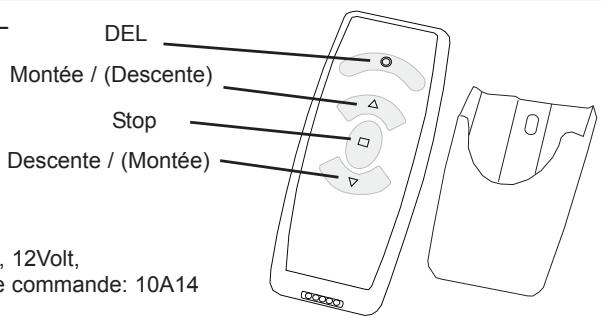

1 CANAL

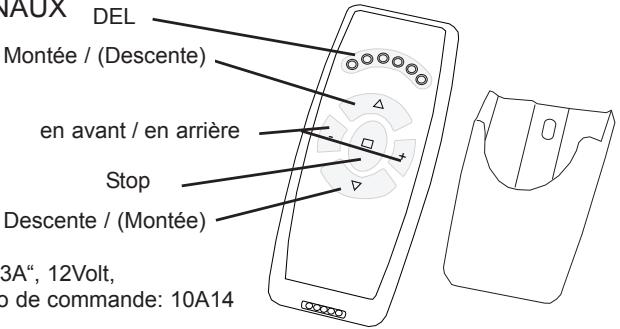

6 CANAUX

Télécommande radio à 6 canaux uniquement (à titre complémentaire)

Commande individuelle

Les touches - / + de la télécommande permettent de passer d'un canal à l'autre afin d'actionner individuellement jusqu'à 6 opérateurs. Le voyant DEL situé dans la partie supérieure indique quel canal est actif actuèlement.

Commandesimultanee de tous les opérateurs

Une pression simultanée prolongée des touches - / + fait passer la télécommande en mode « Tous les opérateurs ». Les 6 voyants DEL s'allument brievement pour indiquer le passage à ce mode. Si vous appuyez ensuite sur la touche Montée / Descente, la télécommande actionne automatiquement chaque opérateur l'un après l'autre (1-2-3-4-5 et 6). Une pression simultanée prolongée des touches - / + fait repasser la télécommande en mode « Commande individuelle ». Un seulvoyant DEL s'a lume pour indiquer le retard à ce mode.

Compris dans la livraison de toute télécommande à 1 canal et 6 canaux (sans vis ni chevilles).

Attention! Veillez à n'endommager aucun cable électrice pendant le montage, notamment si le montage est réalisé à proximité d'interrupteurs électriques ou de fiches. Veuillez contrôle préalablement le lieu de montage avec précision.

PROGRAMMATION DE TÉLECOMMANDES RADIO (ÉMETTEURS) :

Vous pouvez enregistrer jusqu'à 40 télécommandes. La première télémande programmée est désignée par le terme de télécommande « maitresse »

PROGRAMMATION de la télécommande suivante

(qui n'est pas la première télécommande ou télécommande « maitresse »)

REMARQUE: Télecommande à 6 canaux : commencez par régler votre télécommande sur le nouveau canal (1-6). La télécommande doit être en mode « Commande individuelle ».

REMARQUE : Les étapes suivantes doivent être rapidement exécutées. Commencez par dire attentivement toutes les étapes. Il est plus facile de procéder avec une deuxième personne, celle-ci lisant le texte pendant que l'autre personne actionne les touches.

Etape 1: le volet roulant ne doit pas se trouver dans une position finale.
Avec la télécommande maitresse :

Étape 2: appuyer sur la touche Stop et maintenez-la enforcée. L'opérateur se tourne brivement 2 fois afin de signaler qu'il a compris l'ordre (env. 5 secondes). Attendez que l'opérateur se soit arrêté.

Étape 3: immédiatement après, appuyez brièvement sur la touche MONTÉE (touche supérieure) ainsi que sur la touche DESCENTE (touche inférieure). De nouveau, l'opérateur rouge brièvement à 2 reprises pour indiquer qu'il a compris l'ordre.

Avec la nouvelle télécommande :

Étape 4: immédiatement après la nouvelle télécommande, appuyez sur la touche MONTÉE (touche supérieure) et maintenez-la enforcée. De nouveau, l'opérateur rouge brivement à 2 reprises pour indiquer qu'il a compris l'ordre.

• Opération terminée

REMARQUES IMPORTANTES

Remarque 1: entre l'etape 2 et l'etape 3, vous ne disposez que de 2 secondes au maximum. Au-delà de ces 2 secondes, l'opération est interrompue. L'opérateur doit cependant être arrêté avant.

Remarque 2: entre les étapes 3 et 4, vous n'avez que 7 secondes au maximum.

Remarque 3: n'appuyez sur une nouvelle touche que lorsque levoyant DEL s'est eteint sur la telecommande et que l'opérateur s'est arrêté. Si au lieu de fonctionner brièvement, l'opérateur fonctionne très longtemps dans une direction (entre les étapes 2 et 3), ici signifie que l'opération a échoué. Recommencez l'opération.

EFACEMENT DE TELÉCOMMANDES PROGRAMMÉES

Il n'est pas possible de supprimer une seule télécommande qui a eté programmée. Vous ne pouvez qu'effacer toutes les télécommandes. La suppression est possible :

A. Avec la télécommande « maitresse »

B. Directement sur l'opérateur (si la télécommande a été égarée ou si la pile est vide)

A. Procedez à la suppression avec la télécommande « maitresse »
- Coupe l'alimentation en courant de l'opérateur (pendant au moins 10 secondes)
- Appuyez sur la touche Stop de la télécommande « maitresse » et maintenez-la enforcée.
- Rebranche ensuite le courant, attendez quelques instants et continuez de maintainir la touche appuyée.
Après environ 15 secondes, l'opérateur tourne brièvement afin d'indiquer que l'ordre a bien été compris.
- Opération terminée

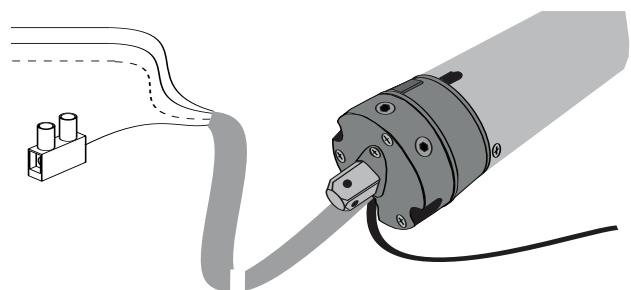

B. Suppression « sans » télécommande directement sur l'opérateur
- Debranchez l'opérateur.
- Raccordez le cable noir qui sort de l'opérateur avec le cable d'alimentation (L).
- Mettez en marche et attendez. L'opérateur tourne brièvement 2 fois et se positionné ensuite dans une des fins de course pour signaler que l'ordre a bien été compris. Les télécommandes sont effacées dés que l'opérateur commence à tourner.
Redébranchez l'opérateur.
- Retirez le raccordement avec le cable noir en veillant à éviter tout court-circuit à l'extrémité libre.
- Pour les autres étapes, consultez « Programmation de la première télécommande »
- Opération terminée

PROGRAMMATION DE LA PREMIÈRE TÉLECOMMANDE MODIFICATION DU SENS DE ROTATION

La première télécommande est désignée par le terme de télécommande « maitresse ». Elle détermine le sens

de rotation et decide si la touche supérieure possè de réellement la fonction MONTÉE ou la fonction inverse. Si vous ne souhaitez programmer qu'une modification du sens de rotation, vous doivent d'abord effacer toutes les télécommandes programmes (voir Suppression avec et sans télékommande).

REMARQUE : Si vous souhaitez faire une nouvelle programmation parce que les touches de la télécommande fonctionnent à l'envers

(DESCENTE/MONTÉE), appuyez sur la touche DESCENTE (valable uniquement sur un nouvel opérateur qui a été programmé en usine).

• Debranchez l'opérateur

• Appuyez sur la touche MONTÉE ou sur la touche DESCENTE (sens de rotation) de la nouvelle télécommande « maitresse » et maintenance-la enforcée. (en restant dans la portée radio de l'opérateur)

• Branchez le courant et attendez
• Si l'opération a réussi, l'opérateur se tourne brievement 2 fois pour indiquer que l'ordre a bien été compris.
• Opération terminée

Remarques :

• Si l'opération a échoué, ceci est peut-être d'au fait qu'une télécommande « maitresse » est déjà enregistrée. S'il n'est pas possible de le savoir, vous doivent de nouveau tout effacer en suivant les instructions du paragraph « Suppression sans télécommande »
• Etiez-vous dans la portée de réception du moteur ?
• La pile de la télécommande fonctionne-t-elle correctement?
• S'est-il écoulé plus de 20 secondes entre le moment où vous avez branché le courant et le moment où vous avez appuyé sur l'émetteur ?

QUESTIONS/RESPONSES ET DIAGNOSTIC DES PANNES (RADIO)

La touche MONTÉE fonctionne comme touche DESCENTE

• Le moteur tourne dans un autre sens (montage à gauche) que celui prévu par le réglage en usine (montage à droite). Voir le point SUPPRESSION DE TOUTES LES TÉLÉCOMMANDES puis PROGRAMMATION DE LA PREMIÈRE TÉLÉCOMMANDE

La programmation d'une nouvelle télécommande ne fonctionne pas.

• Pour cela, la télécommande « maitresse » est nécessaire
• L'opérateur de volet roulant est dans la position finale mais le résultat positif n'était pas immédiatement visible?
• Etiez-vous trop loin de l'opérateur ?
  Voir le paragraphe Portee.

Quelle est la portee de la telecommande?
- En général, il n'y aaucun probleme si vous vous trouvez dans la meme piece que I'opérateur.
- Si en revanche, plusieurs étages ou des parois vous séparent de l'opérateur, son fonctionnement ne peut pas être garantie.

La portée est courte
L'antenne ne doit pas etre enroulee.
- N'entourez pas l'antenne autour du cable de raccordement.
- Posez l'antenne d'une autre façon (sans la rallonger).
- Le coffre du volet roulant empêche le signal de passer. Rallongez un peu l'antenne et faites-la dépasser du coffre du volet roulant (autre position).
- Si vous vous trouvez très pres d'appareils tels que téléviseurs, stéros, microondes, machines à laver ou lave-vaiselle, ces apparèils générent des radiations electromagnétiques à haute fréquence qui peuvent raccourcir la portée de la télécommande.
- Pile trop faible
- Si levoyant DEL est allumé,cesi signifie que la pile fonctionne tous jours.
- Si la portée de l'appareil diminue lentement au cours de plusieurs semaines, ceci indique que la pile n'est plus bonne et qu'elle doit être replacée.
- A titre d'essay, ouvrez le coffre du volet roulant et testez le fonctionnement de la télécommande en laissant sorting l'antenne. Si ceci s'avere conduitant, vous devez positionner l'antenne autrement. Dans ce cas, c'est le coffre du volet roulant qui empêche la réception des signaux.
Fluctuations importantes/variables de la portée (en l'espace de quelques heures)
- La télécommande émet des signaux par radio sur une fréquence de 433MHz.
Si d'autres signaux sont émis sur cette fréquence, ceci peut dans certaines conditions réduire la portée de l'appareil car par mesure de sécurité, le récepteur du moteur n'autorise pas les commandes en cas d'interférence de signaux.
- Les postes météorologiques ou les instruments de mesure de la température fonctionnant par radio émettent à une fréquence de 30-90 secondes pour environ 1 seconde.
- Les émetteurs utilisés par les dispositifs d'ouverture des portails de garage émettent très brièvement des signaux au moment de l'ouverture du portail.
- Les installations de sonnettes fonctionnant par radio émettent des signaux très brefs ou même souvent prolongés lorsqu'elles sont défectueuses. L'émetteur est installé dans le bouton de la sonnette.
- Les casques radio ainsi que d'autres systèmes utilisés dans la maison peuvent également émettre des signaux par radio.
- Faites des tests en débranchant tel ou tel système. Ce type de problème est souvent résolu en changeant de piece.
- Des piles qui ne fonctionnent pas? Dans ce cas, changez-les.
Est-il possible d'actionner simultanément plusieurs volets roulants avec une télécommande à un canal ?
- Ceci est possible dans la même piece mais déconseilé car dans ce cas, les deux volets roulants fonctionnent toujours en même temps. Il n'est pas possible d'actionner individuellement un volet roulant. Nous vous recommendons d'utiliser une télécommande à 6 canaux (accessoires). Ce type de télécommande possède une fonction permettant de commander automatiquement tous les volets roulants ou de les faire fonctionner individuellement.

IMPORTANT SAFETY INSTRUCTIONS FOR THE USER
