MODE D'EMPLOI CLLP1C CHAMBERLAIN

1. Ouvrir la porte du garage et garer le vehicule à l'extérieur du garage.
2. Détérminer l'emplacement de montage sur le plafond, et monter l'assistant de garage avec les vis et les chevilles fournies (Figure 1).
3. Appuyer sur les languettes sous les fils et enlever temporairement les fils blanc et blanc-noir de détecteur de sécurité de l'ouvre-porte de garage.
4. Dénudage des fils avant l'installation : Installation d'un assistant de garage : Séparer les fils blanc et blanc/noir et dénuder 11 mm (7/16 po) de l'isolant des fils de l'assistant de garage.

Installation de deux assistants de garage : Couper 15 cm (6 po) de l'extrémité d'un des fils d'assistant de garage pour utilisation avec les fils de connexion. Séparer les fils blanc et blanc-noir et dénuder 11 mm (7/16 po) de l'isolant des deux extrémites de fil de connexion.

1. Branchement des fils : Installation d'un assistant de garage : Torsader ensemble les fils de la même couleur de l'assistant de garage et des détecteurs de sécurité. Insérer les fils torsadés dans les trous de branchement rapide, blanc dans blanc et blanc-noir dans gris (Figure 2). Installation de deux assistants de garage : Séparer les fils blanc et blanc-noir et dénuder 11 mm (7/16 po) d'isolant de l'extrémité des fils d'assistant de garage. Torsader ensemble les fils de la même couleur de l'assistant de garage, des détecteurs de sécurité et des fils de connexion. Attacher avec un écrou à fils (fournis) (Figure 4). Insérer les fils torsadés dans les trous de branchement rapide, blanc dans blanc et blanc-noir dans gris (Figure 3).

2. Consulter l'installation des fils dans le manuel d'utilisation de l'ouvre-porte de garage.

PARAMÉTRES ET RÉGLAGES

1. Conduire le vehicule dans le garage et le garer à l'endroit normal désiré.
2. Activer le localisateur de l'assistant de garage en bloquant le passage des détecteurs de sécurité. Le laser émet un rayon à impulsion rouge vif (Figure 3). Pointer le rayon rouge à l'endetroit du tableau de bord ou du capot qui peut être facilement vu du siège du chauffeur.

REMARQUE: Le laser s'eteint après une minute. Si le réglage n'est pas fini avant l'extinction du laser, il suffit de bloquer le passage des détecteurs de sécurité pour reactiver le rayon.

1. Assis dans le siège du chauffeur, vérifier qu'il est possible de voir l'emplacement du rayon rouge. Cet emplacement est le nouveau point de referencia pour garer le vehicule. ATTENTION: Le rayon ne doit pas etre pointe directement dans les yeux. Repeter la procedure pour l'installation optionnelle du second kit de laser accessoire.

REMARQUE: Il peut être nécessaire de faire un réglage périodique du rayon.

FONCTIONNEMENT

1. Ouvrir la porte du garage en activant l'ouvre-porte de garage et conduire le vehicule dans l'espace du garage.

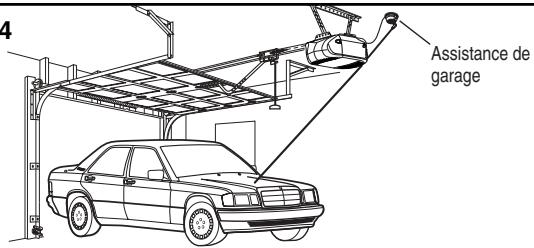

2. Il est possible de voir le déplacement du rayon rouge sur le capot du vehicule alors que le vehicule avance dans le garage (Figure 4)
3. Arrêter le vehicule quand le rayon est en position à l'endetroit confirmé à l'étape 3 de Paramètres et réglages.

REMARQUE: Le laser est activé automatiquement chaque fois que le vehicule est conduit dans le garage. Le rayon est désactivé après environ une minute. Il est possible qu'une réflexion secondaire du rayon rouge, venant du pare-brise, apparaissé sur les murs ou des objets dans le garage. En conduisant le vehicule, toujours vérifier qu'il n'y a aucun object sur le sol du garage ou dans le passage du vehicule. L'assistant de garage n'est pas un remplacement pour les bonnes pratiques de garage.

DEPANNAGE

Si le laser n'émet pas de rayon :

• Vérifier que rien ne bloque l'objet du détecteur de sécurité.
• Vérifier que rien ne bloque l'objet de l'assistant de garage.
• Vérifier que les fils ne sont pas inversés.
• Vérifier que tous les branchements sont bien faits.
• Vérifier que l'assistant du garage est pointé au sol du garage.
• Bloquer le passage des détecteurs de sécurité et observer le point rouge sur le sol du garage.

Consulter le manuel d'utilisation pour obtenir des renseignements complémentaires sur l'ouvre-porte de garage et les détecteurs de sécurité.

ATTENTION

Pour évier toute LÉSION des yeux ou les dommages du produit :

• II NE faut jamais pointer le laser à qui que ce soit.
• Le rayon laser NE doit jamais être pointé aux yeux.
• II NE faut jamais démonter le laser.
• L'assistant de garage N'EST pas un remplacement pour les bonnes pratiques de garage.
• Utiliser les commandes, les réglages ou procédures autres que celles spécifiées peut causeer des risques d'exposition à des radiations dangereuses.
• UNIQUEMENT pour utilisation avec les ouvre-porte de garage fabriqués par Chamberlain.

CAUTION ATTENTION

LASER RADIATION DO NOT STARE INTO BEAM RAYONNEMENT LASER NE PAS REGARDER DIRECTTEM LE RAYONNEMENT LASER

Maximum power output: < 1mW @ 635 - 670nm
Puissance de sortie maximum: < 1mW @ 635 - 670nm

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Inventaire de l'emballage

Écrou pour Fils

Assistance de Garage

Figure 1

Figure 2

Insérer dans las bornes appriées
Rouge Blanc Gris

Figure 3

Insérère dans las bornes appriées

Figure 4

Pour service, prière de composer numéro sans Frais : 1-800-654-4736 www.chamberlain-diy.com
