Type de produit	Ventilateur de table
Marque	Khind
Modèle	WF1811
Dimensions (H x L x P)	45 x 35 x 25 cm
Poids net	2,5 kg
Alimentation	220-240 V ~ 50 Hz
Puissance nominale	50 W
Diamètre de l'hélice	35 cm
Nombre de vitesses	3 vitesses (faible, moyen, fort)
Oscillation	Oui, automatique 90°
Minuterie	Oui, jusqu'à 2 heures
Télécommande	Non incluse
Grille de protection	Grille métallique amovible pour nettoyage
Matière des pales	Plastique ABS
Niveau sonore	Environ 45 dB (vitesse maximale)
Entretien et nettoyage	Débrancher avant nettoyage. Nettoyer la grille avec un chiffon humide. Ne pas immerger.
Sécurité	Base antidérapante, grille de protection, arrêt moteur en cas de surchauffe
Pièces détachées et réparabilité	Hélice, grille, moteur et interrupteur disponibles. Réparation possible par un professionnel.
Instructions de montage	Voir notice pour assemblage détaillé

FOIRE AUX QUESTIONS - WF1811 Khind

Comment assembler le ventilateur Khind WF1811 ?

L'assemblage consiste à fixer le pied sur la base, puis à visser le tube central. Ensuite, fixez l'hélice et la grille arrière, puis la grille avant à l'aide des vis fournies. Consultez la notice pour les étapes illustrées.

Comment nettoyer le ventilateur ?

Débranchez l'appareil. Utilisez un chiffon doux légèrement humide pour nettoyer la grille et le boîtier. Ne pas utiliser de produits abrasifs. Pour un nettoyage en profondeur, démontez la grille avant et nettoyez l'hélice avec un chiffon sec.

Comment régler la vitesse ?

Utilisez le bouton rotatif sur le boîtier pour sélectionner parmi 3 vitesses : faible, moyen et fort. Tournez dans le sens horaire pour augmenter la vitesse.

Comment activer l'oscillation ?

Appuyez sur le bouton d'oscillation situé sur le boîtier (généralement marqué d'un symbole de rotation). Le ventilateur oscillera automatiquement de gauche à droite.

Le ventilateur fait du bruit, que faire ?

Vérifiez que la grille est bien fixée et que l'hélice n'est pas déformée. Nettoyez les pales et la grille. Si le bruit persiste, le moteur pourrait nécessiter une lubrification. Consultez un professionnel.

Puis-je utiliser le ventilateur avec une minuterie ?

Oui, le modèle WF1811 est équipé d'une minuterie. Tournez le bouton de minuterie (généralement marqué en minutes) pour régler la durée de fonctionnement souhaitée (jusqu'à 2 heures). Le ventilateur s'éteindra automatiquement.

Le ventilateur chauffe-t-il ?

Le moteur peut chauffer légèrement après une utilisation prolongée, ce qui est normal. Si la chaleur est excessive ou si une odeur de brûlé se dégage, arrêtez immédiatement et contactez le service après-vente.

Puis-je utiliser une télécommande avec ce ventilateur ?

Le modèle WF1811 n'inclut pas de télécommande. Il est contrôlé manuellement via les boutons sur le boîtier.

Quelle est la consommation électrique ?

La puissance nominale est de 50 W, ce qui correspond à environ 0,05 kWh par heure à vitesse maximale. Cela représente une consommation modérée.

Comment remplacer une pièce défectueuse ?

Les pièces détachées (hélice, grille, interrupteur, moteur) sont disponibles. Pour le remplacement, débranchez l'appareil, démontez les éléments endommagés et remplacez-les par des pièces neuves. Si vous n'êtes pas bricoleur, faites appel à un professionnel.

MODE D'EMPLOI WF1811 Khind

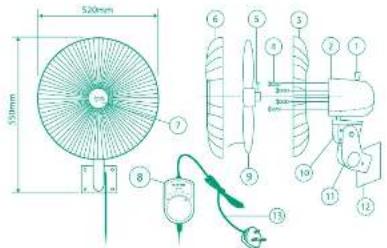

Parts Identification / Pengenalan Bahagian

1. Oscillation Knob / Zentral Agram
2. Motor Body / Solar
3. Rear Far Guard / Pangsiadang Kipas Belakung
4. Fan Guard Lock Screw / Skra Pergume Penghadang Kumar
5. Fan Blade Lock Screw / Skra Pengunci Bilah Kupar
6. Front Fan Guard / Pengkaidung Kipar Hainapan
7. Fan Guard Drhamort / Hiuan penghadang Kipun
8. Speed Regulator / Pengamal Kalajuan

9. Fan Blade/ Ralah Kyan

10. Neck Joint / Leiter Pergamburg

11. Tan Motor Support / Pernychang Motor Kipas
12. Wall Mount Base / Tapat Pemassugan Duding
13. Power Cord / United States

Specifications / Specificity

Size Size	Model	Voltage Voltage	Power Power	Speed / Kilogram RPMI			Air Delivery : Kilogram Sagar
				Low	Medium	High
18"	WF 1811	240V~50Hz	124V	990	1170	1320	115 m3/min4061 cfm

¹ Specifications are subject to energy within the noise. ² Spectral/active disorder data ranging with

Caution and Cleaning

1. For safety precaution, please turn off the switch and unplug the socket before cleaning the fan blade and body.
2. Do not use gasoline or any chemical liquid for cleaning, to avoid from discoloration.
3. Do not use in high temperature and humid areas
4. Do not insert fingers or other objects into the fan guard.
5. Use a dry cloth to clean the fan blade
6. If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or similarly qualified persons in order to avoid a hazard.
7. This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.
   Children should be supervised to ensure that they do not pay with the appliance.
8. Do not operate the fan without a fan blade or with a broken bent fan blade.
9. Do not immerse motor body or any parts of the fan inside the water or other liquids
10. Use this fan with specified voltage as stated on the rating sticker. Before connecting fan to the AC micro, make sure the voltage specified corresponds to the AC supply to your house.
11. The ventilation holes of rear motor cover must be free of dust & dirt. Please use a soft cloth or vacuum cleaner to clean it frequently.

Installation Guide

1. Fix the wall mount base to the wall with heavy duty concrete anchor provided.

1. Attach the rear fan guard by fastening the 4 fan guard lock screws to the motor body.

3. Insert the fan blade onto the motor shaft. Lock the fan blade to the motor shaft by tightening the fan blade lock screw.

Installation Guide

4. Hold the front guard with logo in upright position and attach it to the rear guard. Secure the two guards by fastening the clip

5. Adjust the regulator switch to select the desired speed.

0-Off
2. Medium spec
3-High speed

Operating Instructions

1. Ensure that the fan is fixed at a height that is more than 2.3m from the floor
2. Please use the fan with the specified voltage of 240V\~50Hz as stated on the rating sticker Before connecting the fan, make sure the voltage specified corresponds to the main voltage in your home.
3. Select the desired speed by using speed selection on the speed regulator

Perkation dan Pembersihan

1. Umut kaseramatan, alla matikam 350 dan carbat patan selistem memboreliskam bilah dan badan diperas.
2. Jangan gunalan minyak atau seharang cercuir kinta antal pemberikan bagi mengelaskan warna dantan
3. Aungan gunakan di tempat yang hariha tinggi dan lembap.
4. Jangan marakkan harı atau objekt lainnya danlami pengkandang kipar.
5. Gunalan lain yang having untuk memberelikkan bilah kipasi.
6. Jita taihua telah nonak, to mesti diganti oleh pengilang, waktu servis atau orang yang berhaiyakan untuk menkulaian telehana kebunt.
7. Perkukur ini bulkan untuk digunakan oleh orang (termasuk kainak-kansk) yang karang usaya fizikal, serta atau kecucatan mental, atau berung pengalawan dan pengetahuan, melamian mereka dibert perkutasi atau kainak agar kerkukur penggunaan perkutasi oleh orang yang berunggangguinab untuk kecucatan mereka.
   N. Jangan gunakan kujuz lampa hilah, hilah yang ramai atau hampuk.
8. Jangan rotulamkanti budan mutine atau valharaang Isihaguan bipas ini di dalam bir atau vacair lain
9. Tumalan larya ini dengan volkan yang telah dilatkanan seperti yang memain di atau potkan tidak selatan menyandung kips ke belumen AC. memain volkan yang dimukan sana dengan belumen AC te rumah anda
10. Luhang angakianan pala pentose motor belasting, menten debet alu yate habek & kotoran. Sila guttivat Anie lembet uner talvan annuk mawkertelikamn u:

Panduan Pemasangan

1. Pasangkan rupak penyakang diming pada diming dengan Sath Konkrit tugas berut diterdikan

1. Patangkan penghadang belahang hipas dengan menganci 4 skva penganci penghadang hipas pada bulan motor

1. Masukkan bilah kipas pada Shaf Motor, Kurnshan bilah kipas pada Shaf Motor dengan cara menaretikan risa pengunci bulah kipas.

Panduan Pemarangan

1. Pegang penghadang tidakapan dengan logo pada kedudakan yang bent dan pusangkan pada penghadang belahang. Ketathan kedua dua penghadang dengan Alip

1. Laraskan rais Penganaul untuk memisih kelujuan yang alikahendaki

1 - Kejapuan rendah 2 - Kejapuan sederhana 3 - Kejapuan muggi

Panduan Mengesana

1. Pastikan kijuar dipotang dengan ketelgegan melentih 2.5m dari kasta
2. Gamakan kipas ini dengan volkan 240V-54HZ seperti yang ditunjukkan pada labei. Sebelum memasang kipas ini, fila pastikan volkan yang ditunjukkan repadan dengan bekalan volkan di rumah anda.
3. Palih keiguan yang diterendah pada Pengasul keiupan.

www.khind.com.my

model WF 1811

KHIND
Delivering Happiness

••• 18" Industrial Wall Fan / Kipas Dinding Industri 18"

Instruction Manual / Buku Panduan

Important / Mustahak

Please read this manual carefully before operating this product. Keep this manual handy for future reference. Sila buca lindu pustuan to dengan telli beladam menggualam produk ini. Simpanlah antul ralatan masa dipas
