7710CB - Ouverture de garage CHAMBERLAIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Motorisation de porte de garage
Caractéristiques techniques principales	Compatible avec les portes de garage sectionnelles et basculantes
Alimentation électrique	230 V
Dimensions approximatives	Dimensions du moteur : 30 x 20 x 10 cm
Poids	Environ 5 kg
Compatibilités	Compatible avec les télécommandes Chamberlain et les systèmes de sécurité
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	230 V AC
Puissance	600 W
Fonctions principales	Ouverture et fermeture automatique de la porte, télécommande, sécurité anti-relevage
Entretien et nettoyage	Vérifier régulièrement le fonctionnement, nettoyer les rails et lubrifier les pièces mobiles
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service client Chamberlain
Sécurité	Système de sécurité anti-relevage, arrêt automatique en cas d'obstacle
Informations générales	Installation recommandée par un professionnel pour garantir la sécurité et le bon fonctionnement

FOIRE AUX QUESTIONS - 7710CB CHAMBERLAIN

Comment réinitialiser le télécommande Chamberlain 7710CB ?

Pour réinitialiser la télécommande, appuyez et maintenez le bouton 'programme' sur le récepteur jusqu'à ce que le voyant clignote, puis relâchez-le. Ensuite, appuyez sur le bouton de la télécommande que vous souhaitez programmer.

Pourquoi ma télécommande ne fonctionne-t-elle pas ?

Vérifiez d'abord si la pile de la télécommande est faible ou déchargée. Remplacez-la si nécessaire. Assurez-vous également que le récepteur est correctement alimenté et fonctionne.

Comment changer la pile de la télécommande ?

Ouvrez le compartiment de la pile à l'arrière de la télécommande et remplacez la pile par une nouvelle CR2032 en respectant la polarité.

La porte ne s'ouvre pas avec la télécommande, que faire ?

Vérifiez si la télécommande est correctement programmée avec le récepteur. Si tout est en ordre, assurez-vous qu'il n'y a pas d'obstruction sur le chemin de la porte et que le récepteur est alimenté.

Puis-je utiliser cette télécommande avec d'autres modèles de porte de garage ?

La télécommande Chamberlain 7710CB est compatible avec les récepteurs Chamberlain et LiftMaster de la série 315 MHz. Vérifiez la compatibilité avec votre modèle de porte avant utilisation.

Comment savoir si le récepteur est en panne ?

Si la télécommande ne fonctionne pas malgré un bon état de la pile et une programmation correcte, essayez de brancher un autre appareil sur la même source d'alimentation pour vérifier si le courant passe. Si l'appareil ne fonctionne pas, le récepteur pourrait être défectueux.

Y a-t-il un moyen de tester la portée de la télécommande ?

Pour tester la portée, éloignez-vous progressivement du récepteur tout en appuyant sur le bouton de la télécommande. Si la porte ne s'ouvre plus à une certaine distance, cela indique que vous avez atteint la limite de portée.

Comment nettoyer ma télécommande ?

Utilisez un chiffon doux et légèrement humide pour nettoyer l'extérieur de la télécommande. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le plastique.

Que faire si la télécommande est endommagée ?

Si la télécommande est physiquement endommagée, il est recommandé de la remplacer. Contactez le service client de Chamberlain pour des options de remplacement.

MODE D'EMPLOI 7710CB CHAMBERLAIN

• Le chariot doit être en position abaisée (porte fermée) durant l'assemblage et l'installation. Si l'ouvre-porte de garage est entierement installé, l'ensemble de rail/ouvre-porte doit être démonté. Les limites de montée et de descente doivent être réajustées après l'installation.
• Les supports pendants de l'ouvre-porte requiennent un nouveau positionnement et l'addition d'un support supplémentaire pour plus de stabilité, en raison de l'augmentation de la longueur du rail.

S'IL S'AGIT D'UNE INSTALLATION NOUVELLE :

Utiliser le rail avant (frontale), l'ensemble de chaîne/câble et la corde plus longue de dégagement d'urgence contenus dans ce nécessaire en remplacement de ceux accompagnant leur ouvre-porte. Ajouter le rail central comme deuxième section afin de creer un ensemble de rail à cinq pieces. Compléter l'assemblage, l'instruction et le réglage de l'ouvre-porte de garage selon les instructions du manuel du propriétaire, exception faite de l'avout d'un support pendant supplémentaire pour une meilleure stabilité de l'ensemble.

S'IL S'AGIT D'UNE INSTALLATION EXISTANTE, POURSUIVRE COMME SUIT :

1. Couper l'alimentation de l'ouvre-porte de garage.
2. Tirer la poignée de dégagement d'urgence vers le bas, détacher ensuite le chariot du bras de la porte.
3. Detacher l'ensemble de rail/ouvre-porte du support frontal et des supports de montage, et placer cet ensemble sur le sol.

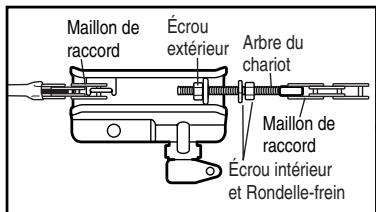

4. Retirer l'écrou extérieur (Figure 1) de l'arbre du chariot etmettre de côte.

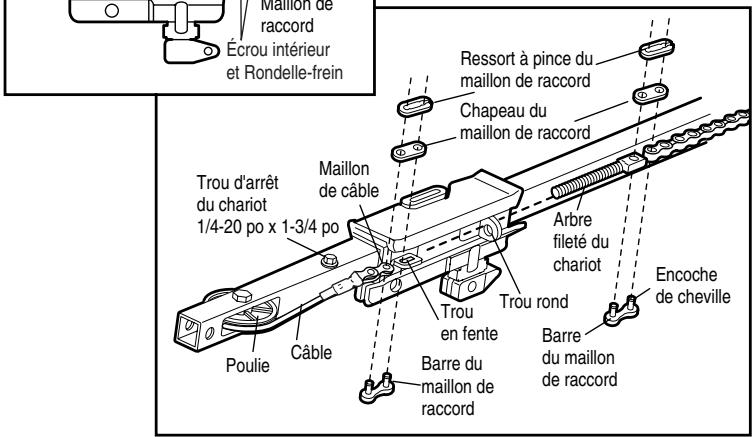

5. Detacher les deux ensembles de mailon principal du chariot (Figure 2) et jeter.
6. Retirer l'ensemble de poulie-guide et mesure de côte.
7. Retirer l'ensemble de chaîne/câble et jeter.
8. Retirer le boulon 1/4 po-20x1 3/4 et le contre-écrou du trou d'arrêt du chariot pratiqué dans le rail avant et mesure de côte.

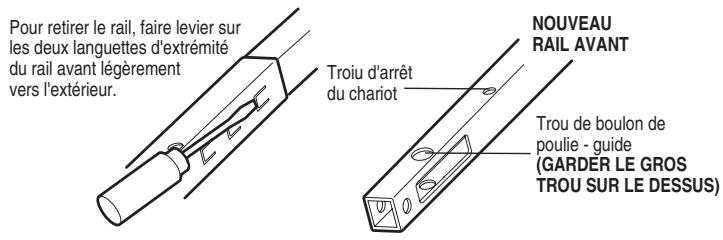

9. Repousser le chariot vers la tête de l'ouvre-porte. Detacher la section du rail avant en utilisant l'extrémité d'un tournevis pour faire levier sur la languette extérieure de chaque côté du rail (Figure 3), puis la faire glisser hors du rail central. Disposez du premier et du second rail.
10. Aligner les nouveaux rails frontal et central sur l'ensemble existant de rail, en gardant les petits trouss le long du même bord, et la "fenêtre" découverte à l'extrémité avant (frontale). S'assurer de garder les rails le bon côté vers le haut: le trou de boulon de la poulie-guide au-dessus de la fenêtre est plus gros sur le dessus du rail que sur le dessous. Faire glisser le nouveau rail central sur l'ensemble, puis ajouter le rail avant. Les languettes sur le côté se bloquéront en place.

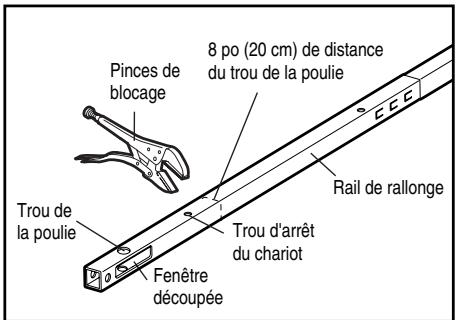

11. Pour creer une bute temporaire sur le chariot, fixer des pinces de blocage sur le rail, à 8 po (20 cm) du centre du trou de la poulie-guide (Figure 4). Faire glisser l'ensemble de chariot jusqu'à ce point.
12. Se reporter au manuel d'instructions pour terminer l'assemblage, la ré-installation et le réglage de votre ouvre-porte. REMARQUE: Avant de suspendre l'ouvre-porte, la pose d'un support pendant supplémentaire est nécessaire afin d'assurer la stabilité de l'ensemble. Voir « Ajout d'un support pendant supplémentaire » au verso. (Remplacer l'ancienne corde de dégagement d'urgence par la nouvelle corde de remplacement plus longue.)
13. Remetre sous tension et faire fonctionner la porte en direction montante.
14. Augmenter le limite de course de la MONTÉE en tournant la vis de réglage de la limite de MONTÉE à droite, comme il est illustré sur l'étiquette. Un tour de vis correspond à 2 po (5 cm) de course.

Modèl 7710

Nécessaire de rallonge de rail de 10 pieds (3 m)

A A VERTISSEMENT

Pour prévenir d'eventuelles BLESSURES GRAVES OU LA MORT:

• S'assurer que la porte est FERMÉE;
• Mettre l'ouvre-porte hors tension AVANT de procéder.

Figure 1

Figure 2
Figure 3

Figure 4

AJOUT D'UN SUPPORT PENDANT SUPPLEMENTaire :

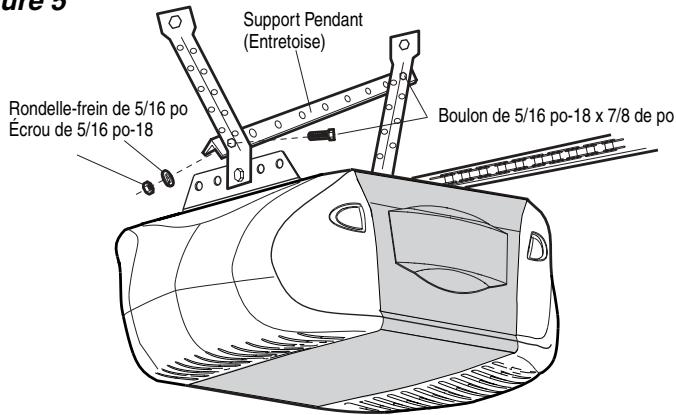

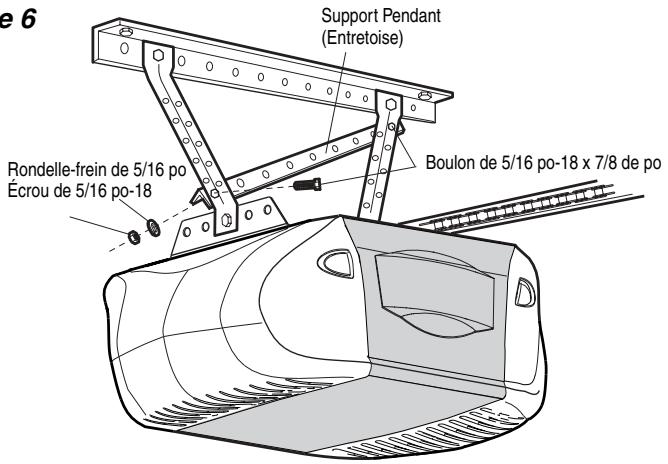

Découper le support pendant inclus (entretoise) pour l'adapter transversalement sur les supports déjà installés. Fixer l'entretoise sur les trous supérieur et inférieur des supports pendants (Figure 5 et Figure 6) à l'aide de 18 vis à tête hexagonale 5/16 po x 7/8 po, des rondelles de blocage 5/16 po et de 18 écrous 5/16 po.

A VERTISSEMENT

Pour éviter d'eventuelles BLESSURES GRAVES par suite de la chute d'un ouvre-porte de garage, fixer l'ouvre-porte SOLIDEMENT aux solives du garage. On DOIT utiliser des ancrages de béton si les supports sont posés dans la maconnerie.

Figure 5

Figure 6

GRANDEUR RÉLLE DES FIXATIONS

Boulon hexagonale
de 5/16 po

Écrou de
5/16 po-18

Rondelle-frein de
5/16 po

Support pendant (Entretoise) Ne pas grandeur réelle

De Pièce	Désignation	Qté
183C158-14	Rallonge de rail frontal	1
41A5807-2	Ensemble de chaîne/câble de 10pi (3m)	1
183C157-10	Section de rail centrale	1
41A3021	Corde	1
4A1008	Maillon de raccord	1
