Intitulé	Description
Type de produit	Onduleur
Caractéristiques techniques principales	Technologie Line-Interactive, régulation automatique de la tension (AVR)
Alimentation électrique	Entrée : 220-240 V, Sortie : 220-240 V
Dimensions approximatives	Hauteur : 150 mm, Largeur : 100 mm, Profondeur : 350 mm
Poids	Poids : 5 kg
Compatibilités	Compatible avec les équipements informatiques, les systèmes de télécommunication et les appareils électroniques sensibles
Type de batterie	Batterie plomb-acide
Tension	12 V
Puissance	600 VA / 360 W
Fonctions principales	Protection contre les surtensions, régulation de la tension, autonomie en cas de coupure de courant
Entretien et nettoyage	Vérifier régulièrement l'état de la batterie, nettoyer les contacts et les ventilations
Pièces détachées et réparabilité	Disponibilité de batteries de remplacement et de pièces de service
Sécurité	Protection contre les courts-circuits, surcharges et surchauffes
Informations générales utiles	Idéal pour les petites entreprises et les utilisateurs domestiques, garantie de 2 ans

FOIRE AUX QUESTIONS - ELLIPSE ECO EATON

Comment puis-je vérifier l'état de la batterie de mon EATON ELLIPSE ECO ?

Vous pouvez vérifier l'état de la batterie en consultant l'affichage LED sur le panneau avant de l'onduleur. Un voyant vert indique que la batterie est en bon état, tandis qu'un voyant rouge signale un problème.

Que faire si mon EATON ELLIPSE ECO ne s'allume pas ?

Assurez-vous que l'onduleur est correctement branché à une prise électrique fonctionnelle. Vérifiez également que l'interrupteur d'alimentation est en position 'ON'.

Pourquoi mon EATON ELLIPSE ECO émet-il un bip continu ?

Un bip continu indique généralement que l'onduleur fonctionne sur batterie. Cela peut se produire en cas de coupure de courant ou de surcharge. Vérifiez la source d'alimentation et réduisez la charge si nécessaire.

Comment remplacer la batterie de mon EATON ELLIPSE ECO ?

Pour remplacer la batterie, éteignez l'onduleur et débranchez-le de la prise. Ouvrez le compartiment de la batterie, retirez l'ancienne batterie et installez la nouvelle en respectant les polarités. Refermez le compartiment et rebranchez l'onduleur.

Mon EATON ELLIPSE ECO surchauffe, que dois-je faire ?

Assurez-vous que l'onduleur est placé dans un endroit bien ventilé et qu'il n'est pas obstrué par des objets. Si le problème persiste, vérifiez si l'onduleur est surchargé et réduisez la charge si nécessaire.

Comment savoir si mon EATON ELLIPSE ECO est en mode éco ?

Lorsque l'onduleur est en mode éco, le voyant LED correspondant s'allume. Cela signifie que l'onduleur fonctionne dans un mode d'économie d'énergie pour réduire la consommation électrique.

Que faire si l'onduleur ne reconnaît pas un appareil connecté ?

Vérifiez que l'appareil est compatible avec la puissance de l'onduleur. Assurez-vous également que le câble de connexion est en bon état et correctement branché.

Comment réinitialiser mon EATON ELLIPSE ECO ?

Pour réinitialiser l'onduleur, éteignez-le, débranchez-le de la prise électrique et attendez quelques minutes. Rebranchez-le et rallumez-le pour effectuer la réinitialisation.

MODE D'EMPLOI ELLIPSE ECO EATON

Conditions d'utilisation

• Cet apparéil est une Alimentation Sans Interruption (ASI) concue pour alimenter un ordinateur et ses périphériques, des apparéils de TV, HI-Fl, Video, à l'exclusion de tout autre apparéil électrique (éclairage, chauffage, electroménager...).
  L'ASI peut être installée en position horizontale, verticale, ou en Rack 2U (kit optionnel).

Raccordement de l'ASI

Raccorder I'ASI ① au réseau électriche sur une prise murale avec terre, à l'aide du cordon fourni ④ pour une ASI avec prises FR/DIN ou avec le cordon d'alimentation de votre ordinateur pour une ASI avec prises IEC (voir figure A).
- Connecter les prises des apparèils critiques (ordinateur, écran, modem...) sur les prises sécourues par la batterie ⑨ et protégées contre les surtensions (voir figure B), en ne dépassant pas le courant indiqué en Ampères.
- Les autres appareils (imprimante, scanner, fax...) peuvent être branchés sur les prises filtrées et protégées contre les surtensions
(8) (voir figure B); les prises filtrées ne sont pas secourues en cas de coupure de courant.
Liaison Modem Internet / réseau facultative: la ligne modem ou réseau Ethernet peut être protégée contre les surtensions en la raccordant via l'ASI. Pour cela, relier d'une part la prise murale à l'ASI avec le cordon de l'appareil à protéger, et d'autre part l'ASI à cet apparéil à l'aide d'un cordon identique, comme indiqué figure C (cordon non fourni).
- Liaison USB facultative :
I'appareil ASI peut etre connecte à l'ordinateur via le cable USB ⑤ fourni.
Le logiciel est disponible sur le CD-ROM ⑤ou peut etre tetecharge a partir du site powerquality.eaton com (voir les figures D et F).
Enregistrement de la garantie sur le site powerquality.eaton.com.

Mode de fonctionnement des prises Master et EcoControl

Afin de limiter la consommation d'énergie des péripériques (scatter, imprimante) en mode veille, Ellipse ECO est muni de prises EcoControl dépendantes de la prise Master (voir figure B). Quand l'application principale alimentée par la prise Master (ordinateur) est arrêtée, les prises EcoControl sont automatiquement désactivées et les péripériques s'arrêtent.

La validation et le paramétrage de cette fonction (déactivée par défaut) se font par l'intermédiaire de l'outil de configuration intégré au logiciel.

Note : lorsque la fonction est activée, ne pas connecter d'applications critiques sur les prises EcoControl.

Paramétrage des seuils

Un paramétrage par défaut assure le bon fonctionnement de la fonction EcoControl.

Cependant, selon le niveau de consommation de la charge principale, il peut être nécessaire de modifier le seuil de déclenchement de la fonction EcoControl en utilisant le logiciel de configuration livre avec l'onduleur :

• s'assurer tout d'abord que la fonction soit bien activée dans le volet "Fonction EcoControl" de l'outil de configuration.
• si les péripériques connectés sur les prises EcoControl ne s'arrêtent pas quand la charge principale n'est pas en fonctionnement normal (ex : pendant une mise en vue), il est nécessaire d'augmenter la valeur du seuil de détéction au niveau Haut.
• si le niveau de consommation nominal de la charge principale est faible et que les prises
  EcoControl s'arrêtent alors que la charge principale fonctionne normalement, il est nécessaire d'abaisser la valeur du seuil de détction au niveau Bas.

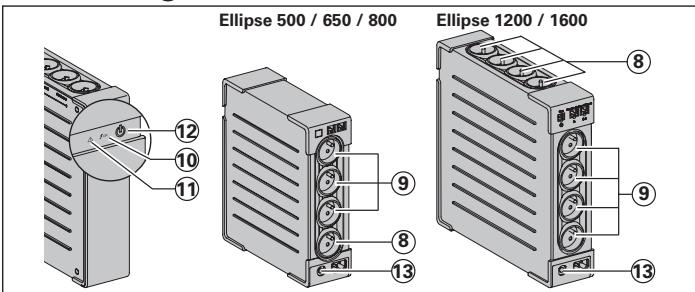

Utilisation

⑧: prises filtrées.
9: prises secourues par batterie.
10 :Voyant allumé, protection antisurtensions active.
11:Voyant allumé, défaut de l'ASI.
12: Bouton de mise en service ou d'arrêt des prises secourues.
13: Disjoncteur de protection.

Charge batterie: l'ASI charge sa batterie des qu'elle est connectee au réseau électrique que soit isoit I'etat du bouton ⑫.A la première

utilisation, la batterie ne donne sa pleine autonomie qu'après une recharge de 8 heures. Pour conserver la meilleure autonomie, il est conseilé de laisser l'ASI branchée en permanence sur le réseau électrique.

• Mise en marche de l'ASI: appuyer sur le bouton 12 environ 1 seconde.
• Prises filtrées (8) non secourses : les apparèils raccordés sur ces prises sont alimentés des que le cable d'entrée (4) est branché sur une prise murale. Le bouton (12) ne les commande pas.

• Prises secourues 9: les apparueils raccordés sur ces prises sont alimentés dans que le bouton 12 est allumé en vert (voir figure E). Ces prises peuvent être mises en marche même si l'ASI n'est pas connectée au réseau électrique (bouton 12 clignotant).

• Perturbation du réseau
  électrique : si la tension de ce réseau est mauvaise ou absente, l'ASI continue à fonctionner sur batterie : le bouton ⑫ clignote en vert. En mode normal, l'alarme sonore émet un signal toutes les 10 secondes, puis toutes les 3 secondes lorsque la fin d'autonomie batterie approche. En mode silence (voir § ajustements), l'alarme sonore émet un bip au passage sur batterie.

• Si la durée de la coupure du réseau électriche dépasse l'autonomie batterie, l'ASI s'arrête puis redémarre automatiquement au boutur du réseau électricque. Àpres décharge complète, quelques heures sont nécessaires pour restaurer l'autonomie complète.

• Par souci d'économie d'énergie, le bouton ⑫ peut être utilisé pour couper l'alimentation électrique des apparèels raccordés sur les prises scourues.
• Parafoudre : toutes les prises, sécurues ou n'enchéant quels que soit l'etat du bouton (12).
• Arrêt des prises secourues (9): appuyer plus de 2 secondes sur le bouton (12).

Dépannage (Pour toute information, consulter le site www.powerquality.eaton.com ou notre Service Àpréès-Vente)

	Symptôme	Diagnostic	Remède
1	• Les prises secourues ⑨ ne sont pas alimentées.	• Le bouton ⑫ n'est pas allumé.	• Appuyer sur le bouton ⑫ et vérifier qu'il s'est allumé en vert.
2	• Les appareils raccordés ne sont plus alimentés lors d'une coupure du réseau électrique.	• Les appareils ne sont pas raccordés sur les prises secourues ⑨.	• Raccorder ces appareils sur les prises secourues ⑨.
3	• Le réseau électrique est présente mais l'ASI fonctionne sur sa batterie.	• Le disjoncteur ⑬, place sous l'ASI s'est ouvert pour cause de surcharge excessive en sortie de l'ASI.	• Débrancher l'apparil en cause en sortie et réarmer le disjoncteur ⑬ en appuyant sur son bouton.
4	• Les prises filtrées ⑧ ne sont pas alimentées.	• La prise murale n'est pas alimentée.	• Rétabir l'alimentation de la prise murale.
		• Le disjoncteur ⑬, place sous l'ASI s'est ouvert pour cause de surcharge excessive en sortie de l'ASI.	• Débrancher l'apparil en cause en sortie et réarmer le disjoncteur ⑬ en appuyant sur son bouton.
5	• Le bouton vert ⑫ clignote féquement et l'alarme sonore fonctionne.	• L'ASI fonctionne féquement sur batterie car le courant fourni par la prise murale est de mauvaise qualité.	• Faire vérifier l'installation électrique par un professionnel ou changer de prise.
6	• Le bouton vert ⑫ clignote féquement et l'alarme sonore émet un signal continu.	• L'ASI subit une surcharge sur les prises secourues ⑨.	• Débrancher l'apparil en cause des prises secourues ⑨.
7	• Le voyant rouge ⑪ est allumé et l'alarme sonore émet un signal toutes les 30 secondes.	• L'ASI a subit un début. Les prises secourues ⑨ ne sont plus alimentées.	• Faire appel au service après vente.
8	• Levoyant vert ⑩ est étée int et les prises ⑧ sont alimentées.	• La protection contre les surtensions n'est plus assurée.	• Faire appel au service après vente.
9	• La ligne téléphonique est perturbée ou l'accès du modem est impossible.	• La protection contre les surtensions de la ligne téléphonique n'est plus assurée.	• Débrancher la ligne téléphonique de la prise murale.
			• Faire appel au service après vente.
10	• Le voyage rouge ⑪ clignote.	• La batterie a atteint sa fin de vie.	• Faire replacer la batterie.
11	• Les prises ECoControl restent alimentées alors que l'application principale (prise Master) est arrêtée.	• La fonction EcoControl n'est pas activée ou est mal paramétrée.	• Activer ou paramétrer correctement la fonction EcoControl en utilisant le logiciel fourni avec le produit.

Personnalisation avancée de votre ASI

Sensibilité aux variations du réseau électrique d'entrée	Alarme sonore
A utiliser uniquement en cas de fréquents passages sur batterie de l'ASI du fait de variations importantes de la tension du réseau électrique d'entrée. Accès au mode de programmation : apparéil à l'arrêt, notamment le bouton 12 appuyé pendant 6 s et le relâcher après l'allumage des voyageants 11 12. • Affichage des 3 plages possibles de tension suivant l'état des voyageants 11 et 12 :	Possibilité de désactiver l'alarme sonore lorsque l'ASI fonctionne sur batterie. Accès au mode de programmation : apparéil à l'arrêt, notamment le bouton 12 appuyé pendant 11 s et le relâcher au fonctionnement de l'alarme sonore. Obtention des 2 modes possibles de l'alarme sonore :
Mode normal (configuration usine) : réseau d'entrée compris entre 184 V et 264 V 11=ON 12=ON 11=ON 12=OFF 11=OFF 12=ON Δ-FOK 11 10 12 → Δ-FOK 11 10 12 → Δ-FOK 11 10 12 Changement de mode par appuis successifs sur le bouton 12. • Mémorisation du mode après 10 s sans appui.	Mode normal (configuration usine) : l'ASI émet un seul bip au passage sur batterie puis reste silencieuse. Mode normal activé : ↑programmation par un bip continu. → ↑Mémorisation du mode après 5 s sans appui.
