Type de produit	Subwoofer
Marque	DS18
Modèle	ZXI212LD.RG
Dimensions (diamètre)	12 pouces (305 mm)
Dimensions (profondeur de montage)	6,5 pouces (165 mm)
Diamètre de découpe	11 pouces (280 mm)
Poids	8 kg
Alimentation RMS	600 W
Alimentation crête	1 200 W
Impédance	Double bobine 2 ohms
Réponse en fréquence	25 Hz – 500 Hz
Sensibilité	90 dB
Matériau du cône	Polypropylène
Matériau de la suspension	Caoutchouc
Type d'aimant	Ferrite
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas exposer à l'humidité ou à des températures extrêmes. Respecter la puissance admissible.
Pièces détachées et réparabilité	Grille de protection et joint d'étanchéité disponibles. Réparation par un professionnel recommandée.
Utilisation recommandée	Enceinte close ou bass-reflex

FOIRE AUX QUESTIONS - ZXI212LD.RG DS18

Comment câbler ce subwoofer avec double bobine de 2 ohms ?

Vous pouvez câbler les bobines en série pour obtenir 4 ohms ou en parallèle pour 1 ohm. Assurez-vous que votre amplificateur supporte l'impédance résultante.

Quelle est l'impédance de charge recommandée pour un amplificateur ?

L'impédance recommandée dépend de votre ampli. Pour une utilisation à 1 ohm, vérifiez que l'ampli est stable à 1 ohm. Sinon, utilisez le câblage en série à 4 ohms.

Puis-je utiliser ce subwoofer dans une enceinte close ?

Oui, il fonctionne très bien en enceinte close. Le volume recommandé est d'environ 1,5 pied cube (42 litres). Ajustez selon vos préférences sonores.

Quel amplificateur est adapté pour ce subwoofer ?

Un amplificateur délivrant entre 600 et 1200 W RMS sous l'impédance de charge choisie est idéal. Par exemple, un ampli monobloc de 800 W RMS à 1 ohm si vous câblez en parallèle.

Quelle est la puissance RMS maximale à ne pas dépasser ?

La puissance RMS est de 600 W. Il est déconseillé de dépasser cette valeur en continu pour éviter d'endommager le subwoofer.

Comment nettoyer le subwoofer en toute sécurité ?

Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez jamais d'eau ou de produits nettoyants, car ils pourraient endommager le cône et la suspension.

Quelle est la profondeur de montage nécessaire ?

La profondeur de montage est d'environ 6,5 pouces (165 mm). Assurez-vous que votre caisson offre au moins cette profondeur.

Ce subwoofer est-il adapté à une utilisation marine ?

Non, ce modèle n'est pas conçu pour une utilisation marine. Il n'est pas résistant à l'eau ou à l'humidité excessive.

Que faire si le subwoofer produit une distorsion ?

Réduisez le volume ou vérifiez que l'amplificateur n'est pas en écrêtage. Assurez-vous également que le gain est correctement réglé et que l'impédance de charge est adaptée.

Comment installer la grille de protection fournie ?

La grille se fixe à l'aide de vis ou de clips selon le modèle. Placez-la par-dessus le subwoofer avant de monter l'ensemble dans le caisson pour protéger le cône.

MODE D'EMPLOI ZXI212LD.RG DS18

OWNER'S MANUAL

MANUAL DEL USUARIO

zxi-212LD.RG

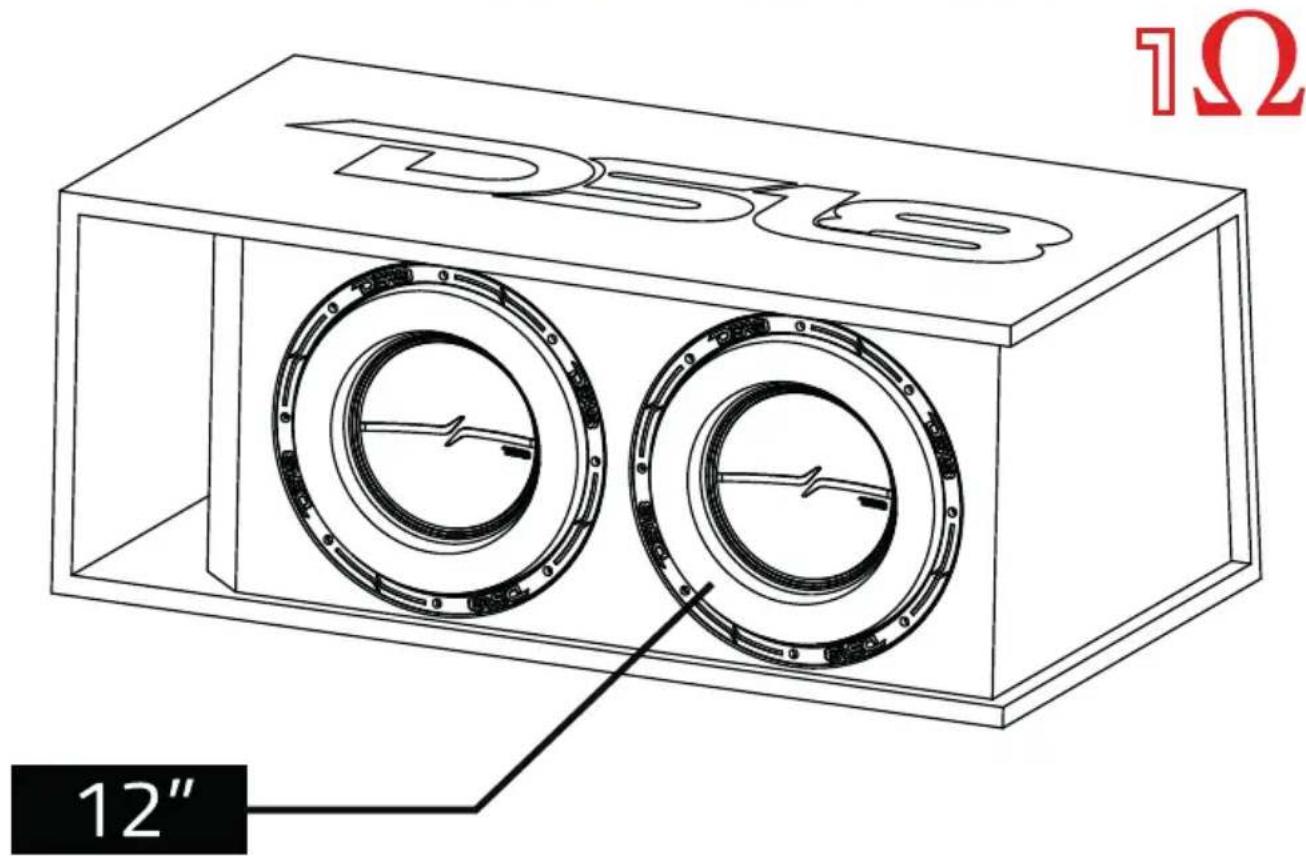

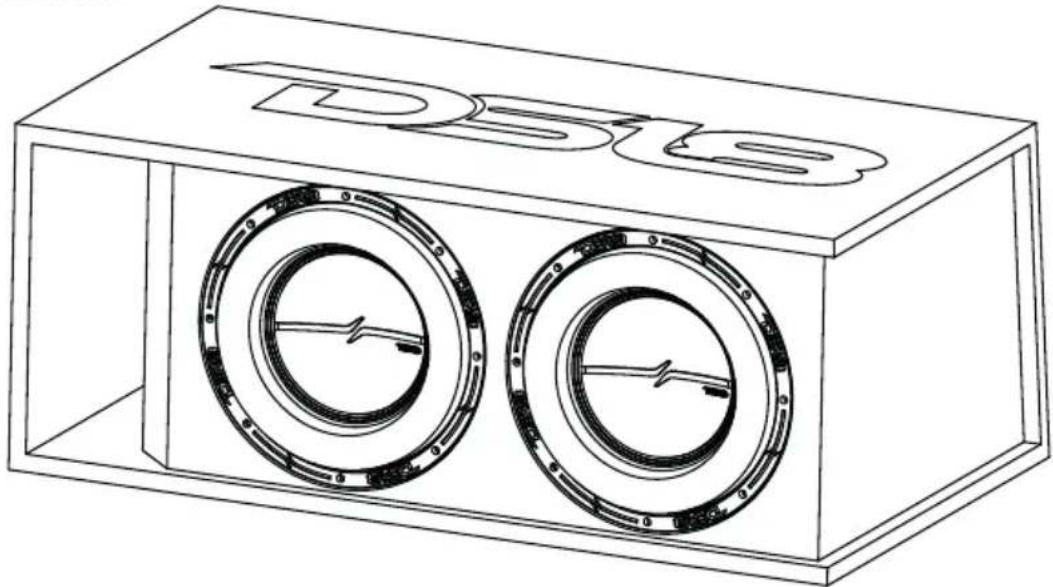

LOW-TUNED PORTED RUGGED ENCLOSURE WITH DUAL ZX12.4D SUBWOOFER INCLUDED

CAJA CORRUGADA PORTEADA DE SINTONIZACIÓN BAJA CON DOBLE SUBWOOFER ZX12.4D INCLUIDO

INSTALLATION INSTRUCTIONS

Professional installation by an authorized DS18 dealer is highly recommended! Otherwise, the performance of your new gear may not be satisfactory. In the event that you decide to do your own installation, please read, and follow this manual carefully.

Failure to do so may compromise the integrity of this product, your automobile, and possibly void the product warranty. Use this Subwoofer Box with an external Monoblock subwoofer amplifier that can handle 1 Ohm load impedance and a maximum of 2000W RMS continuous power, otherwise the amplifier or the Subwoofer can be damaged.

In case that you need to install an amplifier please refer to the amplifier's instruction manual to perform the installation of the amplifier before the use this Subwoofer Box.

Do Not Connect this directly to the factory radio or aftermarket radio speaker output. This will not be enough power for the subwoofers and could be bad for the radio's amplifier if is not 1 ohm stable.

Secure the subwoofer box with a strap or bracket to screw it down in case this box is loose on your trunk or a SUV cargo area to avoid this moving around which will damage the Subwoofer or box itself. In case of accelerating or hard braking this will reduce the possibility of movement! Major injuries may occur in case of an

INSTRUCCIONES DE INSTALACIÓN

Se recomienda encarecidamente la instalación profesional por parte de un distribuidor autorizado de DS18. De lo contrario, es posible que el rendimiento de su nuevo equipo no sea satisfactorio. En caso de que decida realizar su propia instalación, lea y siga este manual detenidamente.

El no hacerlo puede comprometer la integridad de este producto, su automóvil y posiblemente anular la garantía del producto. Utilice esta caja de subwoofer con un amplificador de subwoofer monobloque externo que pueda manejar una impedancia de carga de 1 ohmio y un máximo de 2000W RMS de potencia continua, de lo contrario el amplificador o el subwoofer pueden dañarse.

En caso de que necesite instalar un amplificador, consulte el manual de instrucciones del amplificador para realizar la instalación antes de utilizar esta caja de subwoofer.

No conecte esto directamente a la radio de fábrica o a la salida de altavoz del radio post-venta. Esto no será suficiente potencia para los subwoofers y podría ser malo para el amplificador de la radio si no es estable a 1 ohmio.

Asegure la caja del subwoofer con una correa o soporte para atornillarla en caso de que esta caja esté suelta en su maletero o en el área de carga de un SUV, así evitar que se mueva y dañe el subwoofer o la caja misma. En caso de acelerar o frenar bruscamente, esto reducirá la posibilidad de movimiento. Pueden producirse lesiones graves en caso de accidentes si no se asegura correctamente.

DS18®

accident if this is not secured properly. If you already have installed the amplifier then follow these simple steps:

1) Connect the subwoofer box to the amplifier using a minimum 12Ga speaker wire and make sure the polarity (+) and (-) is correct, otherwise the sound will be affected.
2) Now you are ready to play it for the first time. It is best to leave the gain all the way down at the start. Now, start with the head until volume low and work your way up.
3) Now you can tune the amp. We recommend using the Low Pass Filter at 60Hz or lower depending on your system. Take your time and make only one adjustment at a time. It may take some time to get the system fully adjusted. During this time the amp is drawing current from the battery. You should check the battery voltage from time to time and re-charge it if it gets low. That's it! You are done Now have fun!!

Si ya ha instalado el amplificador, siga estos sencillos pasos:

1) Conecte la caja del subwoofer al amplificador utilizando un cable de altavoz mínimo de 12Ga y asegúrese de que la polaridad (+) y (-) sea la correcta, de lo contrario, el sonido se verá afectado.
2) Ahora está listo para encenderlo por primera vez. Es mejor dejar la ganancia completamente hacia abajo al principio. Empiece con un volumen bajo y vaya subiendo.
3) Ahora puedes escuchar el amplificador. Recomendamos utilizar el filtro de paso bajo a 60Hz o menos, dependiendo de su sistema. Tómese su tiempo y haga solo un ajuste a la vez. Puede llevar algún tiempo ajustar el sistema por completo. Durante este tiempo, el amplificador está consumiendo corriente de la batería. Debe verificar el voltaje de la batería de vez en cuando y volver a cargarla si está baja. ¡Eso es! Estás listo. ¡¡Ahora diviertete !!

SPECIFICATION / ESPECIFICACIONES

GENERAL / GENERAL

Speaker type | Size / Tipo de Altavoz | Tamaño .... Dual 12" Subwoofers (ZXl-12.4D)

Doble Subwoofers de 12" (ZXI-12.4D)

Total Impedance / Impedancia Total....1 OHM

Total RMS Power Handling / Manejo de Potencia RMS Total ... 2000 WATTS

Total MAX Power Handling / Manejo de Potencia MAX Total ... 4000 WATTS

Sensitivity (1w/1m) / Sensibilidad (1w / 1m) ......93 dB

Frequency Response / Respuesta de Frecuencia.... 15Hz-600Hz

Recommended Lo Pass Crossover / Corte Paso Bajo Recomendado..... 60 Hz

SPEAKER SPECIFICATIONS / ESPECIFICACIONES DEL ALTAVOZ

Voice Coil Diameter / Diámetro de la Bobina de Voz....3" / 76.5 mm

Voice Coil Former Material / Material Interior de Bobina de Voz .... Black Aluminum / Aluminio Negro

Winding Material / Material del Embobinado .... CCAW

Cone Material / Material del Cono ...... Non Pressed Paper / Papel No Prensado

Dust Cap Material / Material de la Tapa Antipolvo....PPI

Surround Material / Material de la Suspensión ...... Foam / Espuma

Basket Material / Material de la Canasta....Aluminum / Aluminio

Magnet Material / Material del Imán ...... Ferrite / Ferrita

Magnet Weight / Peso del Imán 224 Oz (4 x 56 Oz)

BOX SPECIFICATIONS / ESPECIFICACIONES DE LA CAJA

Internal Volume / Volumen Interno.... 141L / 5ft3

Port Tune / Sintonizador de Puerto....Fb..... 29 Hz

Load Configuration / Configuración de carga......Parallel (Dual 4ohm Each) / Paralelo

Box Type / Tipo de Caja ...... Front Ported / Puerto Frontal

Box Material / Material de la Caja....3/4" / 19mm MDF

Finish Material / Acabado del Material .... Black Bed Liner Paint / Pintura Corrugada Negra

-3dB Dropping Point / Punto de caída -3dB ...... F3 ...... 24 Hz

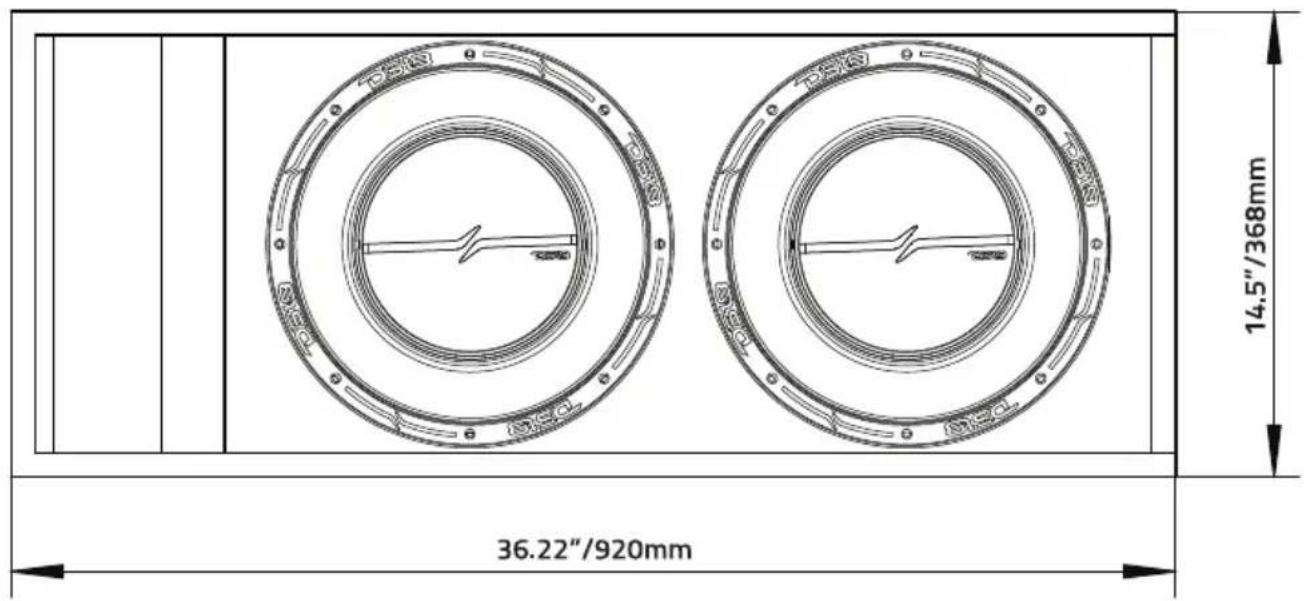

MEASUREMENT / MEDIDAS

Height / Altura 14.5" / 368 mm

Width / Ancho 36.22" / 920 mm

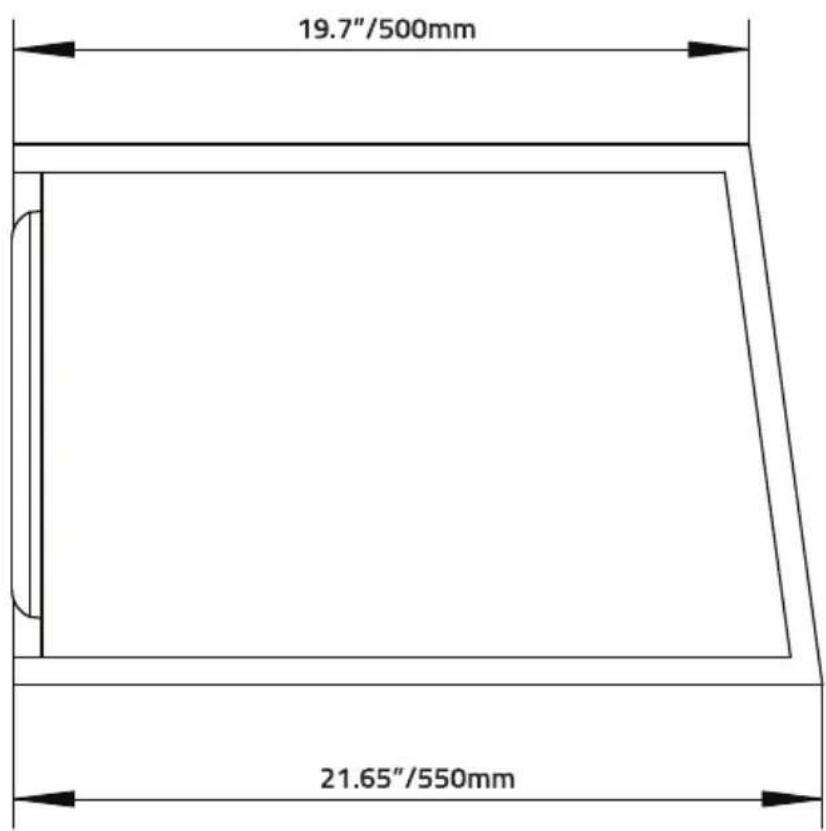

Depth 1/ Profundidad 1....19.7" / 500 mm

Depth 2/ Profundidad 2....21.65" / 550 mm

Port Dimensions (W/H/Length) / 1.96" x 13" x 23.2" / 50 x 330 x 590 mm

Dimensiones del puerto (Ancho / Alto / Largo)

MEASUREMENTS / MEDIDAS

LIKE IT LOUD

WARRANTY

Please visit our website DS18.com for more information on our warranty policy.

We reserve the right to change products and specifications at any time without notice.

Images may or may not included optional equipment.

WARNING:

Cancer and Reproductive Harm. www.P65Warning.ca.gov

GARANTÍA

Visita nuestra página web DS18.com para obtener más información sobre nuestra garantía.

Nos reservamos el derecho de cambiar productos y especificaciones en cualquier momento sin previo aviso. Las imágenes pueden incluir o no equipo opcional.

ADVERTENCIA:

Cáncer y Daño Reproductivo. www.P65Warning.ca.gov
