SRW1243 - Haut-parleur de voiture CLARION - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur de voiture (subwoofer)
Marque	CLARION
Modèle	SRW1243
Diamètre extérieur	314,5 mm
Diamètre de découpe	275 mm
Profondeur de montage	155,5 mm
Puissance maximale crête	600 W
Puissance continue (RMS)	300 W
Impédance nominale	4 ohms

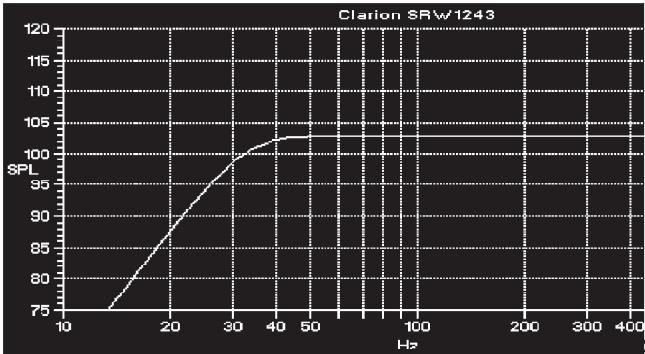

Réponse en fréquence	26 Hz ~ 500 Hz
Niveau de pression acoustique (SPL)	84 dB
Type de membrane	Woofer papier + 5% Kevlar
Suspension	Mousse
Châssis	Acier
Bobine mobile diamètre	38,55 mm
Volume physique du haut-parleur	4 L
Poids de l'aimant	44,8 oz (1270 g environ)
Température d'utilisation	-20°C à 60°C
Entretien	Nettoyer avec un chiffon doux sec, éviter les solvants
Pièces détachées	Pièces disponibles : membrane, suspension, bobine (contacter SAV)

FOIRE AUX QUESTIONS - SRW1243 CLARION

Quel est le diamètre de ce haut-parleur ?

Le diamètre extérieur est de 314,5 mm, avec un diamètre de découpe de 275 mm. Assurez-vous que l'espace dans votre véhicule permet ces dimensions.

Quelle est la puissance idéale de l'amplificateur pour ce subwoofer ?

Il est recommandé d'utiliser un amplificateur délivrant entre 200W et 600W RMS pour exploiter pleinement le SRW1243. Vérifiez l'impédance de 4 ohms.

Peut-on installer ce haut-parleur dans un caisson de faible volume ?

Oui, ce modèle est conçu pour les caissons de faible volume. Le volume physique du haut-parleur est de 4 L, mais le volume du caisson doit être calculé selon les paramètres Thiele & Small (Vas = 85,5 L).

Quelle est la sensibilité de ce haut-parleur ?

La sensibilité est de 84 dB (SPL). Cela signifie que pour 1 W de puissance à 1 mètre, le niveau sonore atteint 84 dB. Un amplificateur puissant est conseillé.

Quel type de membrane est utilisé ?

La membrane est en papier avec 5% de Kevlar, offrant une bonne rigidité et une réponse en fréquence étendue de 26 Hz à 500 Hz.

Comment nettoyer ce haut-parleur ?

Utilisez un chiffon doux et sec pour enlever la poussière. Évitez les produits chimiques ou l'eau qui pourraient endommager la membrane ou la suspension.

Quelle est l'impédance de cette enceinte ?

L'impédance nominale est de 4 ohms avec une tolérance de ±10% sur la résistance DC (3 ohms). Assurez-vous que votre amplificateur supporte cette charge.

Quelle est la fréquence de résonance (Fs) ?

La fréquence de résonance est de 26 Hz, ce qui permet une reproduction des basses fréquences très profondes dans un caisson adapté.

Ce haut-parleur est-il adapté à une utilisation en extérieur ?

Il est conçu pour une utilisation en intérieur de véhicule. L'exposition à l'humidité ou aux intempéries peut endommager les composants en acier et en mousse.

Où trouver des pièces de rechange ?

Contactez le service après-vente CLARION ou un revendeur agréé. Les pièces comme la membrane, la suspension ou la bobine mobiles sont disponibles.

MODE D'EMPLOI SRW1243 CLARION

(Diamètre x Longueur)

Model: SRW1243

• Membrane polypropylène
• Suspension caoutchouc Bobine 4 Ohm haute dissipation
• Pièce polaire ventilée
• Aimant strontium ferrite surdimensionné Couvre-moteur caoutchouc
• Conception pour caissons de faible volume

Tenue en puissance maximale 600 W

Tenue en puissance continue 300 W

SPL (pression acoustique) 84 dB

Réponse en fréquence 26 Hz ~ 500 Hz

Type de membrane woofer. Papier +5% Kevler

Structure magnétique woofer......... Double ferrite

Type de châssis. Acier

Suspension woofer. Mousse

Paramètres thiele & small

Diametre extérieur	314.5 mm
Diametre de decoque	275 mm
Profondeur de montage	155.5 mm
Sensibilite	84 dB
Puisance max. crete	600 W
Puisance continue	300 W
Impedance nominale	4 ohm
Re DC Imp (± 10%)	3 ohm
Le	1.4 mH
Diameter bobine mobile	38.55 mm
Longueur bobine mobile	42.51 mm
Entrefer	8 mm
Surface piston	55 mm
Sd	235 mm
Vas	85.5 L
Fs	26 Hz
Qts	0.69
Qes	0.75
Mms	151.1 gr
Mmd	100 g
Rms	2.8 kg/s
BI	9.9 N/A
Volume physique haut-parleur	4 L
Xmax	9.95 mm
Poids aimant	44.8 OZ
