Type de produit	Haut-parleur de graves (subwoofer) pour automobile
Marque	CLARION
Modèle	SRW1043
Diamètre extérieur	266 mm
Diamètre de perçage	228 mm
Profondeur de montage	145 mm
Impédance nominale	4 ohms
Puissance continue	250 W
Puissance maximale	500 W
Réponse en fréquence	29 Hz - 500 Hz
Sensibilité	76 dB
Matériau du cône	Papier + 5% Kevlar
Suspension	Caoutchouc
Aimant	Strontium Ferrite
Poids (estimé)	5,5 kg
Volume de déplacement	2,9 L
Xmax (excursion linéaire)	9,95 mm
Fréquence de résonance (Fs)	29 Hz
Qts	0,81
Vas	41,3 L
Type de panier	Acier
Bobine mobile	Diamètre 38,55 mm, résistance DC 3 ohms
Alimentation	Passif, nécessite un amplificateur externe
Fonctions principales	Reproduction des basses fréquences
Entretien	Nettoyer avec un chiffon sec, éviter l'humidité

FOIRE AUX QUESTIONS - SRW1043 CLARION

Quelle est la puissance recommandée pour l'amplificateur ?

Il est recommandé d'utiliser un amplificateur délivrant une puissance continue comprise entre 50 % et 100 % de la puissance continue du haut-parleur (250 W), soit environ 125 à 250 W RMS par canal à 4 ohms.

Quel volume de caisson est recommandé pour ce subwoofer ?

Pour une enceinte close, le volume optimal est de 0,75 pied cube (environ 21,2 L) non rembourré, ou 0,63 pied cube rembourré. Pour une enceinte bass-reflex, le volume optimal est de 1,25 pied cube (environ 35,4 L) avec un accord à 32,3 Hz et un évent de 3 pouces de diamètre sur 12 pouces de longueur.

Puis-je utiliser ce subwoofer en enceinte close ou bass-reflex ?

Oui, ce subwoofer est conçu pour les deux types d'enceintes. Les paramètres Thiele-Small (Qts=0,81, Vas=41,3 L) indiquent qu'il fonctionne bien en close ou bass-reflex. Suivez les volumes recommandés dans la notice pour des performances optimales.

Quelle est l'impédance de ce haut-parleur ?

L'impédance nominale est de 4 ohms. La résistance DC (Re) est de 3 ohms. Assurez-vous que votre amplificateur est stable sur 4 ohms.

Quelle est la profondeur de montage nécessaire ?

La profondeur de montage requise est de 145 mm. Vérifiez que l'espace dans votre véhicule permet ce dégagement.

Ce subwoofer est-il adapté pour une utilisation en voiture ?

Oui, il s'agit d'un haut-parleur automobile conçu pour une installation dans un caisson ou directement dans l'habitacle. Il supporte des conditions de température et d'humidité typiques d'un véhicule.

Comment nettoyer le subwoofer ?

Utilisez un chiffon doux et sec pour dépoussiérer la surface. Évitez tout liquide ou produit chimique qui pourrait endommager le cône en papier/Kevlar et la suspension en caoutchouc.

Puis-je connecter ce subwoofer directement à l'autoradio ?

Non, ce subwoofer est passif et nécessite un amplificateur externe pour fonctionner. La puissance délivrée par un autoradio standard est insuffisante pour piloter un subwoofer de 250 W.

Quels sont les paramètres Thiele-Small importants ?

Les paramètres clés sont : Fs (29 Hz), Qts (0,81), Vas (41,3 L), Xmax (9,95 mm). Ils permettent de dimensionner l'enceinte et de prédire les performances en basses fréquences.

Où puis-je trouver la notice complète ?

La notice complète en format PDF est disponible gratuitement sur notice-facile.com pour le modèle SRW1043. Vous pouvez également poser des questions sur la page du produit.

MODE D'EMPLOI SRW1043 CLARION

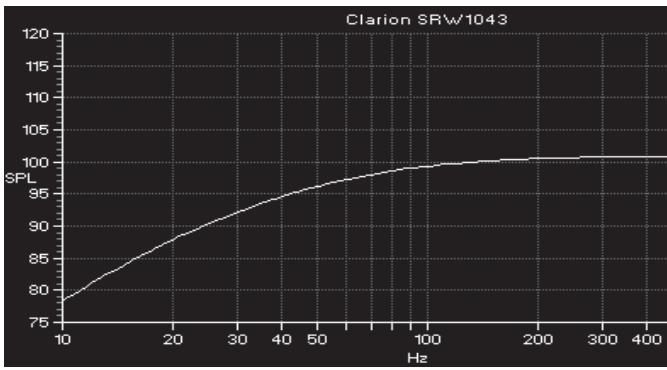

Sealed/Acoustic Suspension

OPTIMUM

Enclosure Airspace (Unfilled) = 0.75 cubic feet
Enclosure Airspace (Filled) = 0.63 cubic feet F_C = 53.0 Hz

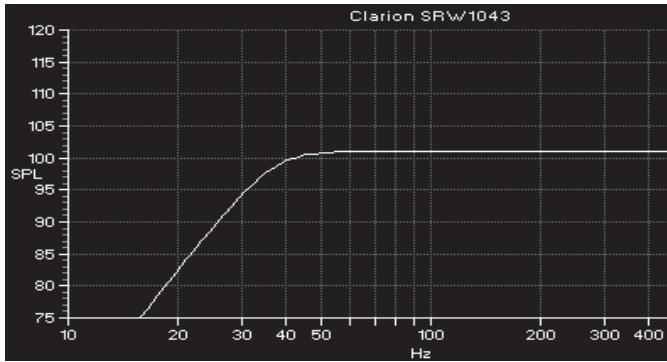

Vented/Bass Reflex

MAXIMUM FLAT

Enclosure Airspace = 1.25 cubic feet

F_b = 32.3

F_3 = 31.5

Port Size = 3.0'' x 12.0" (I.D. x Length)

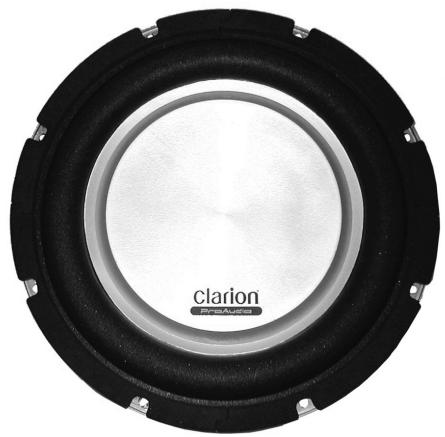

Model: SRW1043

• Polypropylene Cone
  Rubber Surround
• Single 4 Ohm Heat Resistant Voice Coil
  Rear Vented Pole Piece
  Large Strontium Ferrite Magnet
  Rubber Magnet Cover
• For Small Sealed or Small Vented Design

Maximum Power Handling (Coils in Series) 500 W

Continuous Power (Coils in Series) 250 W

SPL (Coils in Series) 76 dB

Frequency Response 29 Hz ~ 500 Hz

Woofer Cone Material .PAPER + 5% KEVLER

Woofer Magnet FERRITE DUAL

Woofer Basket STEEL

Woofer Surround . FOAM

Thiele Small Parameters

Outside Dia	266 mm
Mounting Hole	228 mm
Mounting Depth	145 mm
Sensitivity	76 dB
Max. Peak Music	500 W
Continuous Power	250 W
Nominal Impedance	4 ohm
Re DC Imp (± 10%)	3 ohm
Le	1.4 mH
V.C. Diameter	38.55 mm
V.C. Length	42.51 mm
Air Gap	8 mm
Piston Diameter	50 mm
Sd	195 mm
Vas	41.3 L
Fs	29 Hz
Qts	0.81
Qes	0.88
Mms	108.7 gr
Mmd	100 g
Rms	2.2 kg/s
BI	8.4 N/A
Speaker Displacement	2.9 L
Xmax	9.95 mm
Magnet Weight	35.4 OZ
