TPL-405E - Adaptateur CPL TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur CPL (Powerline) avec 4 ports Gigabit
Marque	TRENDNET
Modèle	TPL-405E
Normes	IEEE 1901, HomePlug AV, IEEE 802.3, IEEE 802.3u, IEEE 802.3ab
Débit CPL maximal	500 Mbps (théorique, dépend de l'environnement)
Débit Ethernet	10/100/1000 Mbps par port (Gigabit)
Nombre de ports Ethernet	4 ports RJ-45 avec Auto-MDIX
Sécurité	Cryptage AES 128 bits, bouton Sync pour changement de clé
Boutons	Sync, Reset
Voyants lumineux	Alimentation (PWR), Powerline (vert/jaune/rouge/éteint), Ethernet (1-4 : fixe/clignotant/éteint)
Mode économie d'énergie	Oui, réduction jusqu'à 80%
Qualité de service (QoS)	Auto QoS avec classification du trafic
Nombre max de nœuds	64 (recommandé 16)
Portée CPL	Jusqu'à 300 mètres sur le réseau électrique
Réseaux superposés	Jusqu'à 4 réseaux
Alimentation électrique	100-240 V AC, 50-60 Hz, prise secteur intégrée
Consommation en mode actif	6,4 Watts max.
Consommation en veille	0,97 Watts max.
Dimensions (modèle EU)	105 x 75 x 73 mm (4,1 x 3,0 x 2,87 pouces)
Poids (modèle EU)	170 g (6,0 oz)
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	Max. 90% sans condensation
Compatibilité OS (utilitaire)	Windows 7, Vista, XP (32/64 bits)
Garantie	3 ans limitée
Contenu de l'emballage	Adaptateur TPL-405E, guide d'installation rapide, CD-ROM, câble réseau RJ-45 (1,5 m)

FOIRE AUX QUESTIONS - TPL-405E TRENDNET

Comment installer le TPL-405E ?

Branchez l'adaptateur directement sur une prise murale. Connectez l'adaptateur à votre routeur via un câble Ethernet. Ensuite, branchez d'autres adaptateurs Powerline AV 500 Mbps dans d'autres pièces ; ils se connecteront automatiquement. Pour plus de sécurité, appuyez sur le bouton Sync pour générer une nouvelle clé de cryptage.

Que signifie la couleur du voyant Powerline ?

Le voyant Powerline indique la qualité de la liaison CPL : vert = excellente, jaune = bonne, rouge = correcte, éteint = pas de connexion.

Puis-je utiliser le TPL-405E avec d'autres marques d'adaptateurs CPL ?

Le TPL-405E est compatible avec les adaptateurs HomePlug AV (norme IEEE 1901). Bien que l'interopérabilité soit possible, TRENDnet recommande d'utiliser exclusivement des adaptateurs Powerline AV 500 Mbps de la même marque pour des performances optimales.

Comment activer le mode économie d'énergie ?

Le mode économie d'énergie est automatique : lorsque le trafic réseau est faible ou nul, l'adaptateur réduit sa consommation jusqu'à 80 %. Aucune manipulation n'est nécessaire.

Combien d'adaptateurs puis-je connecter ensemble ?

Techniquement, vous pouvez connecter jusqu'à 64 adaptateurs sur le même réseau CPL. Cependant, pour une diffusion vidéo fluide, TRENDnet recommande un maximum de 16 adaptateurs.

Le TPL-405E est-il compatible avec Windows 10 ?

L'utilitaire de gestion fourni est compatible avec Windows 7, Vista et XP. Pour Windows 10, l'utilitaire peut ne pas être pris en charge, mais l'adaptateur fonctionnera sans utilitaire (plug-and-play). Vous pouvez également télécharger des utilitaires tiers.

Quelle est la portée maximale du signal CPL ?

Le signal peut parcourir jusqu'à 300 mètres sur le réseau électrique. Notez que les prises GFCI ou AFCI, ainsi que les disjoncteurs, peuvent réduire la portée et la qualité du signal.

Comment réinitialiser l'adaptateur ?

Insérez un trombone ou un objet fin dans le trou Reset et maintenez enfoncé pendant environ 5 secondes. L'adaptateur redémarrera avec les paramètres d'usine.

Puis-je brancher le TPL-405E sur une multiprise ?

Pour des performances optimales, branchez toujours l'adaptateur directement sur une prise murale. L'utilisation d'une multiprise ou d'un parasurtenseur peut dégrader le signal CPL.

Comment nettoyer l'adaptateur ?

Débranchez l'adaptateur avant de le nettoyer. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de produits chimiques, de solvants ou de liquides.

MODE D'EMPLOI TPL-405E TRENDNET

Adaptateur AV powerline 500 mbps à 4 ports tpl-405e (v1.0r)

L'adaptateur AV Powerline 500 Mbps à 4 ports de TRENDnet (modèle TPL-405E) utilise n'importe quelle prise de courant pour créer un réseau sécurisé à haut débit.

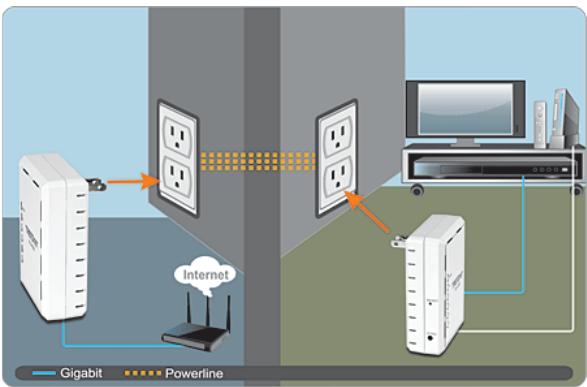

Connectez un adaptateur 500 Mbps (tel que le TPL-401E de TRENDnet) à votre réseau et branchez le TPL-405E à votre centre matériel pour diffuser des activités via les quatre ports Gigabit vers des consoles de jeu, des téléviseurs en réseau, des enregistreurs vidéo numériques (DVR) et des ordinateurs.

Cet adaptateur se connectera automatiquement aux autres adaptateurs Powerline AV TRENDnet sans qu'aucune installation soit nécessaire—TRENDnet recommande d'enforcer le bouton 'Sync' afin de modifier automatiquement les clés de cryptage par défaut. Le mode Economie d'énergie réduit la consommation de courant jusqu'à 80%. La technique Quality of Service donne la priorité à la vidéo, au son et au jeu en ligne. Les voyants lumineux indiquent l'état des périphériques et l'état des ports pour un dépannage aisé. Le cryptage AES de pointe sécurise votre réseau. Cet adaptateur est idéal pour une utilisation dans les bâtiments qui produisent des interférences avec les signaux des réseaux sans fil.

• Compatible avec les normes IEEE1901 et HomePlug AV
• Réseautage à haut débit via un système électrique existant
• 4 ports Gigabit 10/100/1000 Mbps avec Auto-MDIX
• Le bouton de Sync à une seule touche permet de mettre rapidement en réseau vos adaptateurs
• Trois voyants lumineux : Alimentation (on/off), Connexion Powerline (vert (excellent), jaune (bon), rouge (correct), éteint (pas de connexion)), Connexion Ethernet (fixe, clignotant ou éteint)
• Branchez un Adaptateur Powerline AV 500Mbps à Internet et branchez-y jusqu'à 7 adaptateurs Powerline AV 500Mbps supplémentaires pour une connexion immédiate
• Partagez de gros fichiers, jouez, téléchargez de la musique, etc. à un début de transfert très rapide
• Le cryptage de pointe AES 128 bits assure une sécurité réseau sans faillie. Le mode Economie d'énergie réduit la consommation de courant jusqu'à 80%.
• Compatible réseau Neighbor jusqu'à 4 réseaux se chevauchant
• Signal réseau transmis jusqu'à 300 mètres
• Compatible Auto QoS via la classification du trafic et la mise en file d'attente à priorités multiples
• Utilitaire de gestion non fourni compatible avec les systèmes d'exploitation Windows 7 (32 ou 64 bits), Vista (32 ou 64 bits) et XP (32 ou 64 bits)
• Garantie limitée de 3 ans
• Maximum de 16 adaptateurs (nœuds) recommandés pour diffuser des vidéos à travers votre réseau. Ajouter plus d'adaptateurs peut provoquer une perte de performances. 500Mbps est le débit maximal possible. Le débit réel sera fonction de l'environnement. ** Les adaptateurs Powerline AV doivent se couvrir sur le même disjoncteur ou la même phase de courant. ** Les prises GFCI (disjoncteur de défaut de la terre) et les disjoncteurs AFCI (de fuite d'arc électrique) peuvent dégrader les signaux du réseau à courant porteur.

SPECIFICATIONS

MATÉRIEL
Normes	• IEEE 1901, HomePlug® AV, IEEE 802.3, IEEE 802.3x, IEEE 802.3u, IEEE 802.3ab
Interface	• 4 ports RJ-45 Gigabit 10/100/1000 Mbps avec Auto-MDIX • Broches d'alimentation • A: Type B d'Amérique du Nord (NEMA 5-15) • EU: Type C Europe (CEE 7/16) • UK: Type G Royaume Uni (BS 1363)
Bande de fréquence	• 2 ~ 50 MHz
Modulation	• OFDM Modulation de symbole lors de la synchronisation de la liaison 1024/256/64/8 - QAM, QPSK, BPSK, ROBO carrier
Protocole	• TDMA et CSMA/CA
Vitesse	• Ligne de courant: Jusque 500Mbps** • Ethernet: jusqu'2 Gbps en Mode full duplex (Par port)
Compatible avec OS Utility	• Windows 7 (32/64-bit), Vista (32/64-bit), XP(32/64-bit)
Noeuds	• Jusque 64 (max) • Recommendation: un maximum de 16 adaptateurs par réseau Powerline
Réseaux Powerline se chevauchant	• Jusque 300m (984 pieds)
Couverture	• Up to 300m (984ft.)
Sécurité	• 128-Bit AES (Norme de cryptage de pointe)
Voyants lumineux	• Alimentation (PWR) • Powerline (PL) avec indication de la qualité de connexion • Excellent (vert) • Bon (jaune) • Correct (rouge) • pas de connexion (étéint) • Connexion Ethernet Gigabit (1-4) • Fixe • Clignotant • Éteint
Boutons	• Sync, Reset
Dimension (L x W X H)	• A: 105 x 75 x 57 mm (4.1 x 3.0 x 2.2 pouces) • EU: 105 x 75 x 73 mm (4.1 x 3.0 x 2.87 pouces) • UK: 105 x 75 x 65 mm (4.1 x 3.0 x 2.56 pouces)
Poids	• A: 147 g (5.2 oz) • EU: 170 g (6.0 oz) • UK: 159 g (5.6 oz)
Alimentation	• 100~240V AC, 50~60Hz
Consommation	• Mode actif: 6.4 Watts (max.) • Mode veille: 0.97 Watts (max.)
Température	• Fonctionnement: 0° ~ 40°C (32° ~ 104°F) • Entreposage: -20° ~ 70°C (-4° ~ 158°F)
Humidité	• Max. 90% (pas de condensation)
Certifications	• CE, FCC, HomePlug® AV

Contenu de l'emballage

TPL-405E

Guide d'installation rapide

CD-ROM (guide de l'utilisateur et utilitaire)

Câble réseau (1.5 m / 5 pieds)

TEW-692GR	Routeur sans fil N Dual Band Concurrent 450 Mbps
TPL-401E2K	Kit d'adaptateur Powerline AV 500Mbps
TPL-402E2K	Kit d'adaptateur Powerline AV 500 Mbps avec prise supplémentaire

Information pour commander
