Type de produit	Adaptateur CPL (kit de 2)
Marque	TRENDnet
Modèle	TPL-402E2K
Norme CPL	HomePlug AV / IEEE 1901
Débit Ethernet	Gigabit (10/100/1000 Mbps)
Port réseau	1 port RJ-45 Gigabit
Bouton de réinitialisation	Oui, intégré au bas
Sécurité	Chiffrement AES 128 bits, nom de réseau personnalisable
Nombre maximal d'adaptateurs par réseau	16
Alimentation	Prise secteur directe (ne pas utiliser sur multiprise ou régulateur)
Consommation électrique	Faible consommation (< 5 W en veille)
Dimensions (approx.)	7 x 5 x 3 cm (par adaptateur)
Poids (approx.)	150 g (par adaptateur)
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Contenu de l'emballage	2 adaptateurs TPL-402E, CD-ROM (guide utilisateur + utilitaire), guide d'installation rapide, câble Ethernet 1,5 m
Compatibilité logicielle	Windows 7/Vista/XP (32/64 bits)
Entretien et nettoyage	Débrancher l'adaptateur avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas exposer à l'eau ou à l'humidité. Ne pas brancher sur multiprise. Débrancher en cas d'orage.
Pièces détachées et réparabilité	Aucune pièce détachable par l'utilisateur. En cas de dysfonctionnement, contacter le support TRENDnet.

FOIRE AUX QUESTIONS - TPL-402E2K TRENDNET

Comment installer le kit CPL TRENDnet TPL-402E2K ?

Branchez un adaptateur près de votre routeur et reliez-le via un câble Ethernet à un port LAN. Branchez le second adaptateur près de votre appareil (PC, console) et connectez-le aussi par câble Ethernet. Les voyants PWR, CPL et ETH doivent s'allumer pour indiquer une connexion réussie.

Que faire si les voyants ne s'allument pas ?

Vérifiez que les deux adaptateurs sont branchés sur des prises murales (pas sur multiprise). Assurez-vous qu'ils sont sur le même circuit électrique. Si le voyant CPL reste éteint, essayez de rapprocher les adaptateurs ou utilisez l'utilitaire fourni pour vérifier le nom du réseau (HomePlugAV par défaut).

Puis-je brancher l'adaptateur sur une multiprise ?

Non, il est déconseillé de brancher les adaptateurs CPL sur une multiprise ou un régulateur de tension. Cela peut dégrader les performances ou provoquer des pertes de connexion. Utilisez une prise murale directe.

Combien d'adaptateurs CPL peut-on utiliser sur un même réseau ?

Vous pouvez connecter jusqu'à 16 adaptateurs TPL-402E sur le même réseau électrique. Au-delà, les performances peuvent diminuer.

Quelle est la différence entre le TPL-402E et le TPL-402E2K ?

Le TPL-402E est un adaptateur vendu à l'unité, tandis que le TPL-402E2K est un kit contenant deux adaptateurs TPL-402E, idéal pour démarrer un réseau CPL.

Comment sécuriser mon réseau CPL ?

Utilisez l'utilitaire de configuration sur le CD-ROM pour modifier le nom de réseau par défaut (HomePlugAV) et définir un nom personnalisé. Le chiffrement AES 128 bits est activé par défaut pour protéger vos données.

Quels sont les prérequis système pour utiliser l'utilitaire ?

L'utilitaire est compatible avec Windows 7, Vista et XP (32 et 64 bits). Un processeur d'au moins 1 GHz et 1 Go de RAM sont recommandés pour Windows 7.

Puis-je utiliser des adaptateurs CPL d'autres marques avec le TPL-402E ?

Oui, à condition qu'ils soient compatibles HomePlug AV ou IEEE 1901. Exemples : TRENDnet TPL-303E, TPL-304E, TPL-310AP, TPL-401E, ou d'autres marques respectant la norme.

Que faire en cas de perte de connexion fréquente ?

Vérifiez que les adaptateurs sont éloignés d'appareils générant du bruit électrique (micro-ondes, réfrigérateur, etc.). Réduisez la distance entre les prises. Si le problème persiste, utilisez l'utilitaire pour réinitialiser le nom du réseau ou réinitialisez l'adaptateur avec le bouton Reset.

Comment enregistrer mon produit TRENDnet ?

Rendez-vous sur www.trendnet.com/register et suivez les instructions. L'enregistrement vous permet de bénéficier du support client et des mises à jour.

MODE D'EMPLOI TPL-402E2K TRENDNET

Guide d'installation rapide

1. Avant de commencer 1 2. Procéder à l'installation 2 3. Voyants et boutons 5

Contenu de l'emballage

TPL-402E/TPL-402E2K - CD-ROM (guide de l'utilisateur et utilitaire) - Guide d'installation rapide en plusieurs langues Cable réseau (1.5m/5ft)

Vérification de l'équipement

• Lecteur de CD-ROM
• Un ordinateur de bureau ou un laptop avec un adaptateur réseau installé
• Réseau câble 10/100/1000Mbps lorsque le TPL-402E est utilisé comme pont
• Adaptateur supplémentaire powerline compatible HomePlug® AV ou IEEE 1901 (p. ex. TRENDnet TPL-303E, TPL-304E, TPL-310AP, TPL-401E ou autre TPL-402E) (Remarque : Ceci ne vaut que pour le TPL-402E. Le TPL-402E2K comprend déjà 2 TPL-402Es)

Exigences logicielles

SE supportés	Microproessesur	Mémoire
Windows 7 (32/64-bit)	1GHz ou supérieur	1GB RAM ou supérieur
Windows Vista (32/64-bit)	800MHz ou supérieur	512MB RAM ou supérieur
Windows XP (32/64-bit)	300MHz ou supérieur	256MB RAM ou supérieur

Remarque:

L'utilitaire de configuration vous permettra d'améliorer la sécurité de votre réseau powerline en vous donnant la possibilité de changer le nom par défaut du réseau et de créer votre propre nom de réseau pour votre réseau powerline. L'utilitaire peut aussi vous aider à réparer les problèmes de connectivité entre les adaptateurs powerline en vérifiant le nom du réseau. Veuillez consulter le Guide de l'utilisateur sur le CD-ROM du TPL-402E pour découvrir les instructions d'installation et d'utilisation.

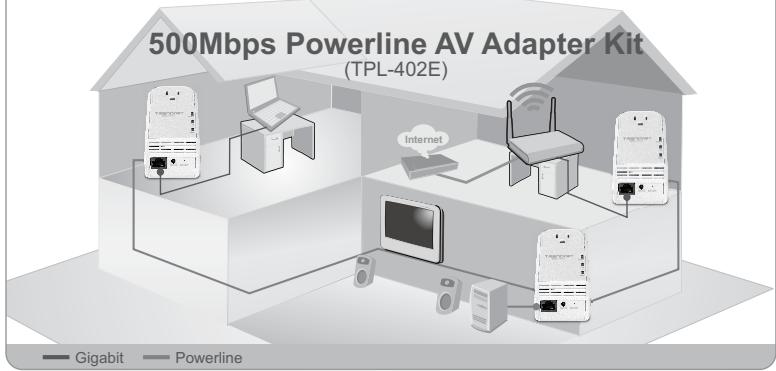

L'exemple repris sur le schéma montre une configuration typique d'un réseau powerline dans un milieu domestique avec 3 adaptateurs powerline installés dans différentes pièces. La ligne orange représentée la connexion powerline établie via le circuit électrique de votre maison et les lignes bleues représentent la connexion Ethernet Cat. 5, 5e et 6 des applications compatibles sur votre réseau, tels un ordinateur, un routeur ou un set top box branché à votre téléviseur.

Remarque:

1. NE PAS installer le TPL-402E avant d'en avoir reçu la consigne.
2. NE BRANCHEZ PAS le TPL-402E sur un cordon multiprise ou un régulateur de tension.
3. Eviter de brancher le TPL-402E qui a déjà un autre appareil (p. ex. réfrigerateur, machine à laver et sèche-linge) branché.
4. Afin que le TPL-402E procède à la liaison, chaque périphérique doit se connecter sur le même système électrique.
5. Il est DECONSEILLE d'utiliser ce produit sur des reseaux électriques qui utilisent des coupe-circuits AFCI ou qui sont connectés à des prises GFI protégées, ici peut provoquer une dégradation des performances ou une perte de connexion.
6. Un maximum de 16 TPL-402E peut être installé en réseau.
7. En supposant que les TPL-402E sont configurés avec les paramètres par défaut, il vous suffit de brancher tous les adaptateurs TPL-402E à des prises de courant se trouvant sur le même système électrique pour créer un réseau powerline. Aucune autre configuration de l'utilitaire n'est nécessaire.
8. Le nom du réseau doit être le même pour tous les adaptateurs powerline afin d'établir la connexion. Si le nom du réseau n'est pas le même pour tous les adaptateurs powerline, ces derniers ne pourraient PAS s'interconnecter. Le nom du réseau par défaut du TPL-402E est "HomePlugAV".

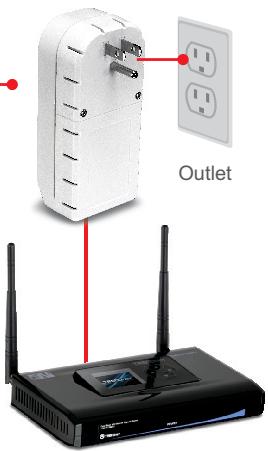

Ci-dessous, vous trouvez un exemple montrant comment créer un réseau powerline en utilisant le tpl-402e et un routeur existant pour partager internet.

1. Raccordez le TPL-402E à une prise de courant disponible. Ce TPL-402E doit se couvrir à portée du cable réseau du routeur.
2. Branchez un câble réseau entre le TPL-402E et un port réseau LAN disponible de votre routeur. (p. ex. TEW-673GR).

1. Branchez un deuxième TPL-402E à une prise de courant disponible à l'endroit où se trouve votre ordinateur ou votre appareil réseau (p. ex. console de jeu, lecteur Blu-ray, Set box IP, téléviseur réseau, etc.).

1. Connectez un câble réseau entre le port réseau du TPL-402E et le port réseau de votre ordinateur distant ou de votre périphérique réseau (p. ex. console de jeu, lecteur Blu-ray, Set box IP, téléviseur réseau, etc.).

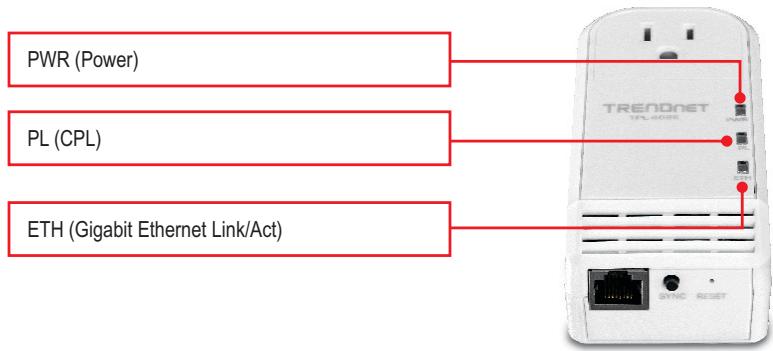

1. Vérifiez que les voyants PWR (Power), CPL (Powerline) et ETH (Ethernet Link/Act) sont allumés sur les deux adaptateurs TPL-402E.

L'installation est maintenant complète

Si vous désirez des informations détaillées sur la configuration et les paramètres avancés du TPL-402E/TPL-402E2K, veuillez consulter la rubrique Dépannage, le guide de l'utilisateur sur CD-ROM ou le site Internet de TRENDnet sur http://www.trendnet.com.

Enregistrez votre produit

Afin d’être sûr de recevoir le meilleur niveau de service clientèle et le meilleur support possibles, veuillez prendre le temps d’enregistrer votre produit en ligne sur : www.trendnet.com/register Nous vous remercions d’avoir choisi TRENDDnet.

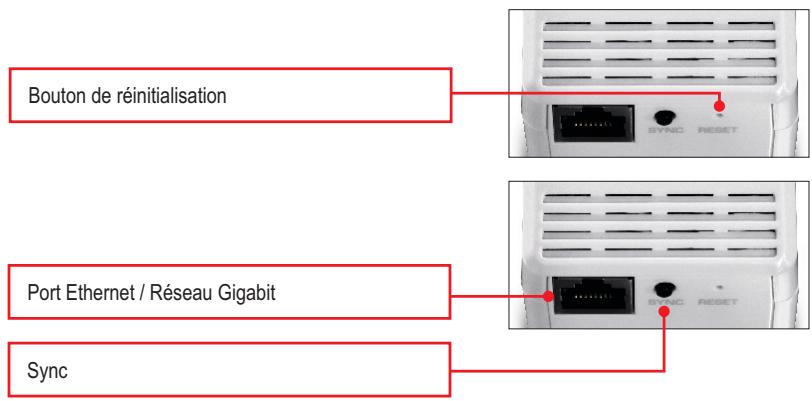

Le port Ethernet/Réseau Gigabit et le bouton de réinitialisation se trouvent au bas de l'appareil.

Remarque:

1. Veuillez consulter le Guide de l'utilisateur se trouvant sur le CD Guide de l'utilisateur du TPL-402E pour plus d'informations sur chaque voyant et bouton.
2. Les éléments suivants peuvent influencer la qualité de la connexion du réseau powerline :

a. Le bruit - Produit par les appareils branchés à votre système électrique via des prises de courant et qui ont une haute consommation d'énergie (p. ex. les micro-ondes, les fours, les séche-cheveux, les fers à repasser, les lave-vaiselles, etc.). La qualité de votre câblage électrique domestique peut également provoquer des bruits supplémentaires sur ce système électrique. b. La distance - De longs câblages électriques à travers votre système électrique entre les adaptateurs powerline connectés.

Coordonnées du fournisseur:

Nom:

TRENDnet, Inc.

Adresse:

20675 Manhattan Place

Torrance, CA 90501

USA

Détails du produit:

Nom du produit:

Modèle:

TPL-402E

Nom Commercial:

TRENDnet

Le produit est conforme aux exigences de la directive 2004/108/EC du Conseil (Parlement européen) sur la directive EMC.

Je déclare par la présente que les produits et appareils mentionnés ci-dessus sont conformes aux standards et aux dispositions des directives.

Sonny Su

Full Name

March 15, 2011

Date
