TPL-307E - Adaptateur CPL TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur CPL (Powerline) AV 200 Mbps avec prise supplémentaire
Marque	TRENDnet
Modèle	TPL-307E (v1.0r)
Normes	IEEE 1901, HomePlug® AV, IEEE 802.3, IEEE 802.3x, IEEE 802.3u
Interface réseau	1 port RJ-45 Ethernet Auto-MDIX 10/100 Mbps
Prise électrique intégrée	Oui, avec filtre antibruit (charge max. 12 A)
Débit maximal	Jusqu'à 200 Mbps sur le courant porteur et Ethernet
Portée	Jusqu'à 300 mètres (984 pieds) sur le réseau électrique
Nombre maximal de nœuds	6 adaptateurs recommandés
Sécurité	Cryptage AES 128 bits, bouton Sync pour changer la clé
Fonctions supplémentaires	Filtre antibruit, mode Économie d'énergie (jusqu'à 80%), QoS pour priorisation vidéo/jeux
Voyants LED	Alimentation (PWR), Connexion Powerline (PL : vert/jaune/rouge/éteint), Connexion Ethernet (ETH : fixe/clignotant/éteint)
Boutons	Sync, réinitialisation
Alimentation	100-240 V AC, 50-60 Hz ; consommation : 3 W (actif), 0,6 W (veille)
Dimensions (version EU/FR)	122 x 55 x 78 mm (4,8 x 2,2 x 3,1 pouces)
Poids (version FR)	169 g (6,0 oz)
Température de fonctionnement	0 °C à 40 °C (32 °F à 104 °F)
Humidité	Max. 90 % (sans condensation)
Compatibilité système	Windows 7/ Vista/ XP (32/64 bits) pour l'utilitaire de gestion (non fourni)
Garantie	Garantie limitée de 3 ans
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec. Ne pas exposer à l'humidité.
Réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le support technique.

FOIRE AUX QUESTIONS - TPL-307E TRENDNET

Comment configurer l'adaptateur CPL TRENDnet TPL-307E ?

Branchez un adaptateur à votre routeur via le câble Ethernet, puis branchez-le à une prise murale. Branchez un second adaptateur dans une autre pièce. Ils se connectent automatiquement. Pour plus de sécurité, appuyez sur le bouton Sync de chaque adaptateur pour générer une nouvelle clé de cryptage.

Puis-je utiliser l'adaptateur avec d'autres marques CPL ?

Le TPL-307E est compatible avec les normes HomePlug AV et IEEE 1901, il peut donc fonctionner avec d'autres adaptateurs certifiés HomePlug AV, mais les performances ne sont pas garanties.

Que signifie la couleur des voyants Powerline ?

Le voyant PL indique la qualité de la liaison CPL : vert (excellente), jaune (bonne), rouge (correcte), éteint (pas de connexion).

Comment réinitialiser l'adaptateur aux paramètres d'usine ?

Utilisez un trombone pour appuyer et maintenir enfoncé le bouton Reset pendant environ 10 secondes jusqu'à ce que les voyants clignotent. L'adaptateur redémarrera avec les réglages par défaut.

L'adaptateur fonctionne-t-il avec une multiprise ou une prise parasurtenseur ?

Il est recommandé de brancher l'adaptateur directement sur une prise murale. Les multiprises ou parasurtenseurs peuvent dégrader le signal CPL.

Quelle est la consommation électrique de l'adaptateur ?

En mode actif, la consommation est d'environ 3 Watts. En mode veille (économiseur d'énergie), elle descend à 0,6 Watt, soit une réduction de 80 %.

Puis-je connecter plus de deux adaptateurs ?

Oui, vous pouvez utiliser jusqu'à 6 adaptateurs sur le même réseau électrique (recommandé pour la vidéo). Au-delà, le débit peut diminuer.

Le cryptage AES 128 bits est-il actif par défaut ?

Les adaptateurs utilisent une clé de cryptage par défaut. Pour activer un cryptage personnalisé, appuyez sur le bouton Sync de chaque adaptateur. Cela génère une nouvelle clé AES 128 bits.

Que faire si le voyant Ethernet ne s'allume pas ?

Vérifiez que le câble Ethernet est bien branché des deux côtés. Essayez un autre câble. Si le voyant reste éteint, le port ou le câble peut être défectueux.

L'adaptateur est-il compatible avec les prises GFCI ou AFCI ?

Les prises GFCI (disjoncteur de fuite à la terre) et AFCI (disjoncteur d'arc) peuvent dégrader le signal CPL. Branchez l'adaptateur sur une prise standard si possible.

MODE D'EMPLOI TPL-307E TRENDNET

Adaptateur powerline AV 200 mbps avec prise supplémentaire tpl-307e (v1.0r)

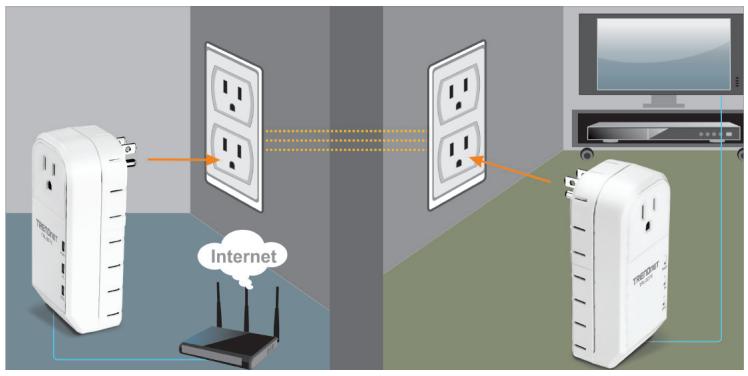

L'Adaptateur Powerline AV 200 Mbps avec prise supplémentaire de TRENDnet, le modèle TPL-307E, utilise n'importe quelle prise de courant pour créer un réseau HD sécurisé à travers tout l'immeuble. Deux adaptateurs sont nécessaires pour débuter votre réseau—connectez-en un à votre réseau et branchez l'autre à n'importe quelle prise de courant de votre réseau électrique pour un accès haut débit immédiat à votre réseau.

Ne perdez plus jamais une prise de courant grâce à la prise intégrée à l'avant de l'adaptateur. Le boîtier compact ne bloque pas les prises de courant adjacentes. Un filtre antibruit conserve les débits de connexion optimaux lorsque les appareils ménagers créent des bruits électriques en toile de fond.

Cet adaptateur se connectera automatiquement aux autres adaptateurs Powerline AV TRENDnet sans qu'aucune installation soit nécessaire—TRENDnet recommende d'enforcer le bouton 'Sync' afin de modifier automatiquement les clés de cryptage par défaut. Utilisez jusqu'à 6 adaptateurs pour permettre en réseau des périphériques dans différentes pièces sans devoir installer un nouveau câblage. Le mode Economie d'énergie réduit la consommation de courant jusqu'à 80%. La technique Quality of Service donne la priorité à la vidéo, au son et au jeu en ligne. Le cryptage AES de pointe sécurise votre réseau. Cet adaptateur est idéal pour une utilisation dans des bâtiments qui interfèrent avec les signaux de réseau sans fil.

• Compatible avec les normes IEEE1901 et HomePlug AV
• Mise en réseau haut débit dans l'ensemble du BATIMENT depuis n'importe quelle prise électrique
• 1 port RJ-45 Ethernet Auto-MDIX 10/100 Mbps
• 1 prise électrique
• Bouton Sync d'une touche pour changer la clé de cryptage par défaut
• Trois LED d'indication : Alimentation (marche/arrêt), Connexion courant porteur (vert (laffective), amber (très bonne), rouge (bonne), éteint (pas de connexion)), Connexion Ethernet (connexion solide), clignotant (activité de transferts), éteint (pas de connexion))
• Le filtrage antibruit électrique de pointe améliore les performances
• Connectez un adaptateur AV à courant porteur 200Mbps à Internet et puis branchez jusqu'à 5 adaptateurs AV à courant porteur supplémentaires pour une connectivité instantanée dans le bâtiment
• Partagez de gros fichiers, jouez, téléchargez de la musique, etc. à un début de transfert très rapide. Le cryptage de pointe AES 128 bits assure une sécurité réseau sans faille. Le mode Economie d'énergie réduit la consommation de courant jusqu'à 80%.
• Compatible réseau Neighbor jusqu'à 4 réseaux se chevauchant
• Signal réseau transmis jusqu'à 300 metres (984 pieds)
• Compatible avec tous les systèmes d'exploitation
• Utilitaire de gestion non fourni compatible avec les systèmes d'exploitation Windows 7 (32 ou 64 bits), Vista (32 ou 64 bits) et XP (32 ou 64 bits)
• Garantie limitée de 3 ans
• Maximum de 6 adaptateurs (nœuds) recommendés pour diffuser des videos à travers votre réseau. 200Mbps est le débit maximal possible. Le débit réel sera fonction de l'environnement. 3 Les adaptateurs Powerline AV doivent se couvert sur le même disjoncteur ou la même phase de courant. **** Les prises GFCI (disjoncteur de défaut de la terre) et les disjoncteurs AFCI (de fuite d'arc électrique) peuvent dégrader les signaux du réseau à courant porteur.

SPECIFICATIONS

MATÉRIEL
Normes	• IEEE 1901, HomePlug® AV, IEEE 802.3, IEEE 802.3x, IEEE 802.3u
Interface	• 1 Port RJ45 Auto-MDIX 10/100Mbps • 1 prise de courant avec filtre antibruit (12 A de charge max.) • Broches d'alimentation: • A: Type B d'Amérique du Nord (NEMA 5-15) • EU: Type C Europe (CEE 7/16) • FR: Type E France (CEE 7/5) • UK: Type G Royaume Uni (BS 1363)
Bande de fréquence	• 2~28 MHz
Modulation	• OFDM Modulation de symbole lors de la synchronisation de la liaison, 1024/256/64/8 - QAM, QPSK, BPSK, ROBO Carrier
Protocole	• TDMA et CSMA/CA
Vitesse	• Ligne de courant:Jusqu'à 200Mbps** • Ethernet:Jusqu'à 200Mbps (mode Full Duplex)
Compatible avec OS utility	• Windows 7 (32/64-bit), Vista (32/64-bit), XP (32/64-bit)
Noeuds	• Jusqu'à 6 (max.)
Réseaux Powerline se chevauchant	• Jusqu'à 4 (par système électrique)
Couverture	• Jusqu'à 300 m (984 pieds)
Sécurité	• 128-Bit AES (Norme de cryptage de pointe)
Voyants lumineux	• Alimentation (PWR) • Connexion Powerline (PL) • Excellent (vert) • Bon (jaune) • Correct (rouge) • Pas de connexion (étéint) • Connexion Ethernet (ETH) • Fixe • Clignotant • étéint
Boutons	• Sync, réinitialisation
Dimension (L x W X H)	• A: 122 x 55 x 60 mm (4.8 x 2.2 x 2.4 pouces) • EU/FR: 122 x 55 x 78 mm (4.8 x 2.2 x 3.1 pouces) • UK: 122 x 55 x 72 mm (4.8 x 2.2 x 2.8 pouces)
Poids	• A: 147 g (5.2 oz) • EU: 168 g (5.9 oz) • FR: 169 g (6.0 oz) • UK: 175 (6.2 oz)
Alimentation	• 100~240V AC, 50~60Hz

MATÉRIEL

Consummation	• Mode actif: 3 Watts (max.) • Mode veille: 0.6 Watts (max.)
Température	• Température de fonctionnement: 0° ~ 40°C (32° ~ 104°F) • Température d'entreposage: -20° ~ 70°C (-4° ~ 158°F)
Humidité	• Max. 90% (pas de condensation)
Certificates	• CE, FCC, HomePlug® AV

Contenu de l'emballage

TPL-307E

Guide d'installation rapide en plusieurs langues

CD-ROM (guide de l'utilisateur et utilitaire)

Câble réseau (1.5 m / 5 pieds)

TEW-692GR	Routeur sans fil N Dual Band Concurrent 450 Mbps
TPL-401E2K	Kit d'adaptateur Powerline AV 500Mbps
TPL-402E2K	Kit d'adaptateur Powerline AV 500 Mbps avec prise supplémentaire
