Type de produit	Adaptateur réseau PCI sans fil
Marque	TRENDNET
Modèles compatibles	TEW-703PI, TEW-703PIL, TEW-805UB
Interface	PCI 32-bit 2.2 (TEW-703PI/PIL), USB (TEW-805UB)
Dimensions (approx.)	120 x 80 x 20 mm (carte PCI)
Poids (approx.)	50 g (carte PCI avec antenne)
Alimentation	Via le port PCI (3.3V/5V) ou port USB
Antenne	Amovible (incluse)
Normes sans fil	802.11b/g/n (selon modèle)
Systèmes d'exploitation supportés	Windows 7, Vista, XP (32/64-bit)
Configuration minimale requise	Processeur 300 MHz, 256 Mo RAM (XP) ; 800 MHz, 512 Mo (Vista) ; 1 GHz, 1 Go (Win7)
Fonctions principales	Connexion sans fil à un réseau, cryptage WEP/WPA/WPA2, installation simplifiée via CD-ROM
Entretien et nettoyage	Débrancher l'appareil avant nettoyage ; utiliser un chiffon doux et sec
Sécurité	Support des protocoles de chiffrement WEP, WPA, WPA2
Pièces détachées et réparabilité	Antenne amovible remplaçable ; carte non réparable par l'utilisateur
Conformité	Directive européenne 1999/5/EC (R&TTE)
Contenu de l'emballage	Adaptateur, CD-ROM, guide d'installation rapide, antenne (pour modèles PCI)

FOIRE AUX QUESTIONS - TEW-703PI, TEW-703PIL, TEW-805UB TRENDNET

Comment installer le pilote du TEW-703PI ?

Insérez le CD-ROM fourni, exécutez Autorun.exe (sous Windows 7/Vista), puis cliquez sur Install Utility & Driver et suivez les instructions. N'installez pas la carte avant l'installation du logiciel.

Windows ne détecte pas le TEW-703PI, que faire ?

Vérifiez que la carte est bien insérée dans le logement PCI et que l'ordinateur est sous tension. Sous Windows 7/Vista, les pilotes s'installent automatiquement au démarrage. Sous XP, exécutez l'assistant Found New Hardware Wizard.

Quelle est la procédure pour connecter le TEW-703PI à un réseau sans fil ?

Double-cliquez sur l'icône Wireless Configuration Utility dans la barre des tâches. Cliquez sur Réseaux disponibles, sélectionnez votre SSID, puis cliquez sur Ajouter un profil. Saisissez la clé de cryptage si nécessaire et cliquez sur OK.

Mon ordinateur ne démarre plus après installation de la carte, pourquoi ?

Cela peut être dû à un mauvais contact ou une incompatibilité. Vérifiez que la carte est correctement enfoncée et que votre alimentation est suffisante. Essayez de retirer la carte et de démarrer ; si le problème persiste, contactez le support.

Le TEW-805UB est-il compatible avec Windows 10 ?

La notice officielle mentionne Windows 7, Vista et XP. Pour Windows 10, des pilotes génériques peuvent fonctionner, mais il est recommandé de vérifier sur le site de TRENDNET pour des pilotes mis à jour.

Comment savoir si mon réseau est crypté ?

Dans l'utilitaire de configuration, les réseaux cryptés affichent un cadenas. Vous devez connaître la clé de sécurité (WEP/WPA) fournie par votre administrateur réseau ou configurée sur le routeur.

L'antenne du TEW-703PI est-elle obligatoire ?

Oui, l'antenne est nécessaire pour une connexion sans fil. Elle se visse sur le connecteur de la carte. Si elle est endommagée, vous pouvez la remplacer par une antenne compatible RP-SMA.

Puis-je utiliser le TEW-703PI sur un ordinateur portable ?

Non, le TEW-703PI est une carte PCI interne destinée aux ordinateurs de bureau. Pour un portable, utilisez un adaptateur USB comme le TEW-805UB.

Où trouver le guide de l'utilisateur complet ?

Le guide de l'utilisateur détaillé se trouve sur le CD-ROM fourni avec l'adaptateur. Vous pouvez également le télécharger depuis le site www.trendnet.com.

Que faire si mon adaptateur sans fil ne fonctionne pas après une mise à jour Windows ?

Réinstallez les pilotes à partir du CD-ROM ou téléchargez les derniers pilotes sur le site de TRENDNET. Assurez-vous que le service WLAN AutoConfig est démarré dans les services Windows.

MODE D'EMPLOI TEW-703PI, TEW-703PIL, TEW-805UB TRENDNET

• Guide d'installation rapide [1]

Contenu de l'emballage

• TEW-703PI/TEW-703PIL
• CD-ROM (guide de l'utilisateur et utiliser)
• Guide d'installation rapide en plusieurs langues
• 1 x antenne amovible

Configuration du système

• Logement PCI 32-bit 2.2
• Lecteur de CD-ROM

SE supportés	Microproessesur	Mémoire
Windows 7 (32/64-bit)	1GHz ou supérieur	1GB RAM ou supérieur
Windows Vista (32/64-bit)	800MHz ou supérieur	512MB RAM ou supérieur
Windows XP (32/64-bit)	300MHz ou supérieur	256MB RAM ou supérieur

2. Procéder à l'installation

N'INSTALLALLEZ PAS le TEW-703PI/TEW-703PIL dans l'ordinateur avant qu'on ne vous le demande.

1. Insérez le CD-ROM avec l'utilitaire et le Guide de l'utilisateur dans le lecteur de CD-ROM de l'ordinateur.
2. Cliquez sur Run Autorun.exe (Windows 7/Vista uniquement).

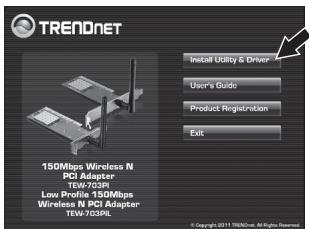

3. Cliquez ensuite sur Install Utility & Driver (Installer l'utilitaire et le pilote dans le lecteur).

1. Et suivez les instructions de l'écran de l'assistant d'installation (InstallShield Wizard). Cliquez ensuite sur Terminer (Finish).

1. Eteignez votre ordinateur.
2. Ouvrez le boîtier de votre ordinateur.
3. Insérez fermement la carte PC dans son logement, fixez l'antenne fournie, démarrez ensuite l'ordinateur et attendez que le bureau Windows apparaisse.

Remarque: Pour Windows 7/Vista, les pilotes s'installeront automatiquement. Pour Windows XP, poursuivez avec 8.

1. Suivez les instructions de l'assistant Found New Hardware Wizard. Cliquez sur Terminer (Finish).

L'installation est maintenant complète.

3. Connexion à un réseau sans fil

1. Dans le coin inférieur droit de l'écran, double-cliquez sur l'icône wireless configuration utility (Utilitaire configuration sans fil). Sous Windows 7, si l'icône n'apparaît pas, cliquez sur la flèche Afficher les icônes cachées.

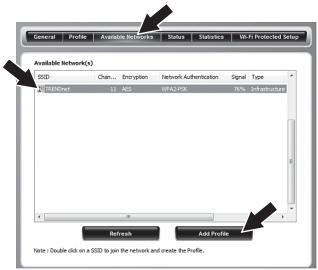

1. Cliquez sur les réseaux disponibles (Réseaux disponibles).
2. Sélectionnez un SSID et puis cliquez sur Ajouter un profil. Le SSID est le nom de votre réseau Routeur sans fil ou Point d'Accès Sans fil.

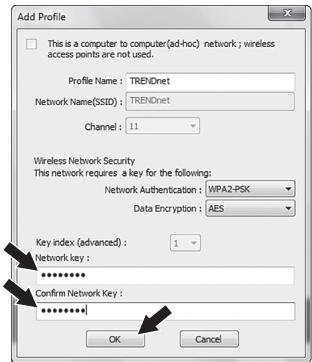

3. Si le cryptage est activé sur votre réseau sans fil (point d'accès ou routeur réseau sans fil), confirmez la clé réseau, puis cliquez sur OK.

Vous etes maintenant connecte a un reseau sans

Si vous désirez des informations détaillées sur la configuration et les paramètres avancés du TEW-703PI/TEW-703PIL, veuillez consulter la rubrique Dépannage, le guide de l'utilisateur sur CD-ROM ou le site Internet de Trendnet sur http://www.trendnet.com.

Coordonnées du fournisseur:

Nom:

TRENDnet, Inc.

Adresse:

20675 Manhattan Place

Torrance, CA 90501

USA

Détails du produit:

Nom du produit:

L'appareil est conforme aux exigences essentielles de la directive 1999/5/EC du Conseil du Parlement Européen pour la radio et les équipements de terminaux de télécommunications.

Je déclare par la présente que les produits et appareils mentionnés ci-dessus sont conformes aux standards et aux dispositions des directives.

Sonny Su

Full Name

Date
