TEW-680MB - Adaptateur réseau TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pont média sans fil (adaptateur réseau)
Marque	TRENDNET
Modèle	TEW-680MB
Connectivité	Ethernet RJ-45 (4 ports LAN) et Wi-Fi (sans fil)
Alimentation	Adaptateur secteur 12V DC, 1A
Configuration par défaut	Adresse IP: http://tew-680mb.trendnet, Identifiant: admin, Mot de passe: admin
Indicateurs LED	Alimentation (vert fixe), Port réseau 1-4 (jaune clignotant), Sans fil (vert clignotant)
Contenu de l'emballage	Adaptateur TEW-680MB, Guide utilisateur sur CD-ROM, Guide d'installation rapide, Adaptateur secteur, Câble réseau (0,6 m)
Fonctions principales	Connecter des périphériques filaires (console de jeu, lecteur Blu-ray, TV) à un réseau Wi-Fi existant; mode pont sans fil
Entretien et nettoyage	Débranchez l'appareil avant nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques.
Sécurité	Conforme aux directives européennes (1999/5/EC, 2009/125/EC). Utilisez uniquement l'adaptateur fourni.
Pièces détachées et réparabilité	Aucune pièce détachée disponible. L'appareil n'est pas réparable par l'utilisateur. Contacter le support TRENDnet.
Informations générales	TRENDnet, Inc. - 20675 Manhattan Place, Torrance, CA 90501, USA

FOIRE AUX QUESTIONS - TEW-680MB TRENDNET

Comment configurer le TEW-680MB pour la première fois ?

Suivez le guide d'installation rapide : connectez l'adaptateur à votre ordinateur via un câble Ethernet, branchez l'alimentation, ouvrez un navigateur et allez sur http://tew-680mb.trendnet. Connectez-vous avec admin/admin, puis suivez l'assistant de configuration pour choisir votre réseau sans fil et les paramètres de sécurité.

Que faire si je ne peux pas accéder à l'interface de configuration ?

Vérifiez que votre ordinateur est connecté à un port LAN du TEW-680MB et que sa carte réseau est configurée en obtention automatique d'adresse IP. Redémarrez l'adaptateur et votre ordinateur. Si le problème persiste, effectuez une réinitialisation d'usine.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Relâchez, l'appareil redémarrera avec les paramètres par défaut.

Le TEW-680MB peut-il fonctionner comme un point d'accès ?

Non, le TEW-680MB est conçu comme un pont média sans fil (bridge) pour connecter des périphériques filaires à un réseau Wi-Fi existant. Il ne crée pas son propre réseau Wi-Fi.

Comment mettre à jour le firmware ?

Téléchargez la dernière version du firmware depuis le site TRENDnet. Dans l'interface web, allez dans Administration > Firmware Upgrade, sélectionnez le fichier et cliquez sur Apply. Ne coupez pas l'alimentation pendant la mise à jour.

Pourquoi les voyants LED ne s'allument-ils pas ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise fonctionne. Assurez-vous que l'interrupteur d'alimentation (sur certaines versions) est sur On. Si rien ne s'allume, l'appareil pourrait être défectueux.

Quels types de sécurité sans fil sont pris en charge ?

L'appareil prend en charge les normes de sécurité courantes : WEP, WPA, WPA2. Lors de la configuration manuelle, vous pouvez choisir le type de cryptage correspondant à votre routeur.

Puis-je connecter plusieurs périphériques au TEW-680MB ?

Oui, le TEW-680MB dispose de 4 ports LAN Ethernet. Vous pouvez y connecter jusqu'à 4 périphériques filaires (consoles, TV, etc.) et ils partageront la connexion Wi-Fi.

Comment changer le mot de passe administrateur ?

Connectez-vous à l'interface web (admin/admin par défaut). Allez dans Administration > Management ou System, puis modifiez le champ Password. Cliquez sur Apply pour enregistrer.

Le TEW-680MB est-il compatible avec tous les routeurs ?

Il est compatible avec la plupart des routeurs et points d'accès Wi-Fi standard (802.11b/g/n). Assurez-vous que votre routeur utilise une bande de fréquence (2,4 GHz) compatible.

MODE D'EMPLOI TEW-680MB TRENDNET

• Guide d'installation rapide [1]

Contenu de l'emballage

• TEW-680MB
• Guide de l'utilisateur sur CD-ROM
• Guide d'installation rapide en plusieurs langues Adaptateur secteur (12V DC, 1A) Câble réseau (0.6m / 2 pieds)

Exigences minimales

• Ordinateur avec un port Ethernet et le navigateur Web
• Routeurs sans fil (p. ex. TEW-692GR) ou point d'accès sans fil (TEW-690AP)
• Périphérique média avec port Ethernet (p. ex. console de jeu, lecteur Blu-ray, set-top box IP, téléviseur réseau, etc.)

Remarque:

• Ne branchez/installlez pas le TEW-680MB à votre réseau avant d'en recevoir la consigne. Assurez-vous que les paramètres de votre carte réseau sont configurées pour obtenir automatiquement une adresse IP.

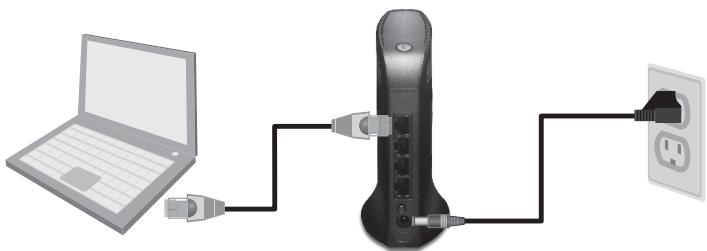

• Connectez une extrémité d'un câble réseau RJ-45 fourni à l'un des ports LAN du TEW-680MB. Branchez l'autre extrémité du câble au port réseau de l'ordinateur.
• Branchez l'adaptateur secteur AC au TEW-680MB et ensuite à une prise de courant. (La version destinée à l'Europe sera équipée d'un bouton d'alimentation à l'arrière. Enforcez le bouton d'alimentation sur « On ») Attendez 30 secondes pour le TEW-680MB de démarrer.

1. Vérifiez que l'appareil est sous tension :

1. Ouvrez votre navigateur Internet, tapez-y l'adresse http://tew-680mb.trendnet et appuyez sur la touche Enter (Entrez).

1. Saisissez le User Name (nom d'utilisateur) et le Password (mot de passe), ensuite cliquez sur OK. Paramètres par défaut :

User Name (Nom d'utilisateur): admin

Password (Mot de passe): admin

Remarque: Le mot de passe par défaut est une case sensible.

1. L'assistant apparaitra automatiquement. [Cliquez sur Administration Wizard (Assistant) s'il n'apparait pas automatiquement.]
2. Cliquez sur Next (Suivant) pour lancer l'assistant et configuration sans fil.

1. Réseau paramètres par défaut pour un client DHCP (obtenir automatiquement une adresse IP). Cliquez sur Next (Suivant).
2. Sélectionnez Manual Setup (Installation manuelle) pour vous connecter à un réseau sans fil et pour installer les paramètres de cryptage/de sécurité sans fil.
3. Une fois terminé, cliquez sur Apply (Appliquer).
4. Débranche l'adaptateur secteur et déconnectez le TEW-680MB de votre ordinateur.
5. Installez le TEW-680MB à l'endroit où vous le désirez.

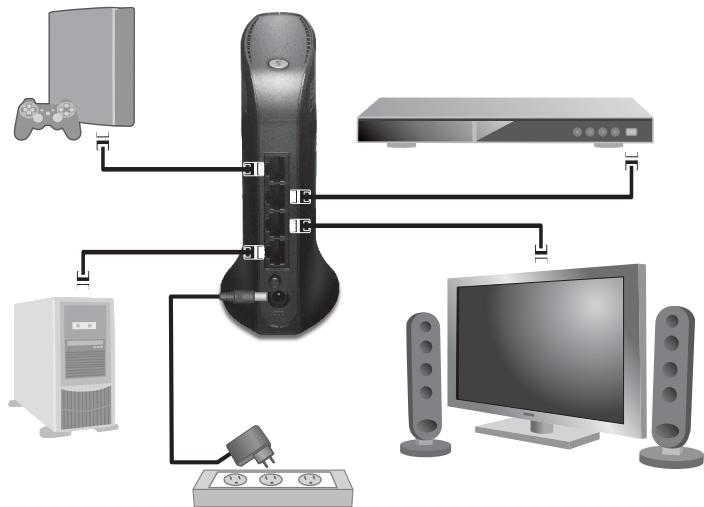

6. Branchez l'adaptateur secteur du TEW-680MB. Connectez une extrémité du câble réseau à l'un des ports LAN du TEW-680MB. Branchez l'autre extrémité du câble au port réseau de votre périphérique média (p. ex. console de jeu, lecteur Blu-ray, Set box IP, téléviseur réseau, etc.). Vérifiez que les voyants lumineux suivants, se trouvant sur l'avant, sont allumés : alimentation (vert/fixe), port réseau (1-4)(jaune/clignotant) et sans fil (vert/clignotant)

1. Vérifiez que votre périphérique média réseau est bien connecté à votre réseau. Si les paramètres réseau de votre périphérique Média sont positionnés afin d'obtenir automatiquement une adresse IP (IP dynamique), une adresse IP sera automatiquement assignée. S'il vous plaît se référer au manuel ou contacter le support technique de votre appareil multimédia pour des instructions sur la configuration des paramètres réseau de votre appareil multimédia.

L'installation est maintenant complète.

Si vous désirez des informations détaillées sur la configuration et les paramètres avancés du TEW-680MB, veuillez consulter la rubrique. Dépannage, le guide de l'utilisateur sur CD-ROM ou le site Internet de TRENDnet sur http://www.trendnet.com.

Coordonnées du fournisseur:

Nom:

TRENDnet, Inc.

Adresse:

20675 Manhattan Place

Torrance, CA 90501

USA

Détails du produit:

Nom du produit:

L'appareil est conforme aux exigences essentielles de la directive 1999/5/EC du Conseil et du Parlement Européen pour la radio et les équipements de terminaux de télécommunications ainsi que des équipements des produits liés à l'énergie sous la directive 2009/125/EC.

Je déclare par la présente que les produits et appareils mentionnés ci-dessus sont conformes aux standards et aux dispositions des directives.

Sonny Su

Full Name

Date

Ce produit TRENDnet comprend un logiciel libre écrit par des programmes tiers. Ces codes sont sujet à la GNU General Public License ("GPL" Licence publique générale GNU) ou à la GNU Lesser General Public License ("LGPL" Licence publique générale limitée du produit. Ces codes sont distribués SANS GARANTIE et sont sujets aux droits d'auteurs des programmes. TRENDnet ne fournit pas d'assistance technique pour ces codes. Les détails concernant les GPL et LGPL GNU sont repris sur le CD-ROM du produit. Veuillez également vous rendre en (http://www.gnu.org/licenses/gpl.txt) ou en (http://www.gnu.org/licenses/gpl.txt) pour les conditions spécifiques de chaque licence. Ces codes source sont disponibles au téléchargement sur le site Internet de TRENDnet web site (http://trendnet.com/downloads/list_gpl.asp) durant au moins 3 ans à partir de la date d'expédition du produit. Vous pouvez également demander les codes source en contactant TRENDnet. 20675 Manhattan Place, Torrance, CA 90501, USA. Tel: [phone] Fax: [phone].
