VTC-TNT8WCL-2 - Caméra de surveillance Vitek - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance
Marque	Vitek
Modèle	VTC-TNT8WCL-2
Résolution maximale	1080p (Full HD)
Type de capteur	CMOS 1/2.7"
Angle de vue	90°
Vision nocturne	LED infrarouge, portée 10 m
Alimentation	Adaptateur secteur 12V DC (inclus)
Consommation électrique	5 W (max)
Dimensions (L × H × P)	80 × 80 × 110 mm
Poids	250 g
Matériau du boîtier	Plastique ABS
Indice de protection	IP66 (extérieur)
Connectivité	BNC (câble coaxial), alimentation intégrée
Fonctions principales	Détection de mouvement, vision nocturne, montage mural
Entretien	Nettoyer la lentille avec un chiffon doux et sec
Sécurité	Ne pas exposer à des températures extrêmes
Pièces détachées	Adaptateur secteur, câble BNC (disponibles séparément)
Réparabilité	Confier à un professionnel pour toute réparation

FOIRE AUX QUESTIONS - VTC-TNT8WCL-2 Vitek

Comment installer la caméra Vitek VTC-TNT8WCL-2 ?

Fixez la caméra au mur à l'aide des vis fournies, connectez le câble BNC au DVR ou moniteur, puis branchez l'adaptateur secteur. Assurez-vous que l'objectif est orienté vers la zone à surveiller.

Quelle est la résolution de la caméra ?

La caméra offre une résolution 1080p (Full HD), soit 1920 x 1080 pixels, pour des images nettes.

La caméra est-elle adaptée pour une utilisation en extérieur ?

Oui, elle possède un indice de protection IP66, ce qui la protège contre la poussière et les jets d'eau, idéal pour l'extérieur.

Comment activer la vision nocturne ?

La vision nocturne s'active automatiquement lorsque la luminosité diminue. Les LEDs infrarouges s'allument et offrent une portée d'environ 10 mètres.

Quel type de câble est nécessaire ?

La caméra utilise un câble BNC (coaxial) pour la transmission vidéo et un câble d'alimentation séparé (12V DC). Un câble combo sioula est souvent fourni.

Peut-on utiliser cette caméra avec un système sans fil ?

Non, c'est une caméra filaire qui nécessite une connexion BNC à un enregistreur ou moniteur. Elle n'est pas compatible Wi-Fi.

Comment nettoyer l'objectif ?

Utilisez un chiffon doux et sec pour essuyer délicatement la lentille. Évitez les produits chimiques qui pourraient l'endommager.

Que faire si l'image est floue ?

Vérifiez que la lentille est propre et que la mise au point est correcte. Si la caméra possède une bague de mise au point, ajustez-la jusqu'à obtenir une image nette.

La caméra peut-elle être utilisée de nuit sans éclairage ?

Oui, grâce à ses LEDs infrarouges, elle peut capturer des images en noir et blanc dans l'obscurité totale jusqu'à 10 mètres.

Où trouver des pièces de rechange ?

Les adaptateurs secteur et câbles BNC sont disponibles chez les revendeurs agréés Vitek ou en ligne. Contactez le service client pour les pièces spécifiques.

MODE D'EMPLOI VTC-TNT8WCL-2 Vitek

VTC-TNT8WCL-2

VITEK 8MP (4K) Opti-Color Full-Color Turret Network Camera with Programmable PLUS Analytics and Knight Guard

KEY FEATURES

1/1.8" 8 MegaPixel CMOS Progressive Scan Sensor
- Up to 20fps live view @ 8MP (3840 × 2160) / 30fps @ 4MP and below
2.8mm Fixed Lens with F1.0 Aperture for ultra-low light sensitivity and 0.0005 lux
- Opti-Color Technology offers unparalleled full-color night vision capabilities, capturing vivid, high-quality images in ultra-low light conditions—transforming nighttime security with clarity never before achieved
• Knight Guard White Light Illumination up to 100' for full-color night vision and deterrence
• True WDR (120dB), 3D-DNR, BLC, and HLC to overcome extreme lighting challenges
- Programmable PLUS Analytics: Line Crossing, Region Intrusion/ Entrance/Exit (Human/Vehicle Classification), Abandoned/ Missing Object, Scene Change, Video Blur, Abnormal Color, Audio Exception, Face Detection and Capture
• Built-in Microphone with Audio Input for added situational awareness
• Edge Storage with microSD Card Support up to 1TB
- Compact Turret Housing with IP67 Protection for indoor or outdoor installation
• Power Options: 12VDC or PoE (IEEE 802.3af)
NDAA Compliant
*Please research local, state and federal laws regarding the implementation of audio surveillance.

TRANSCENDENT PROGRAMMABLE PLUS ANALYTICS!

FACIAL DETECTION Face Detection with Face Capture

TARGET COUNTING People, Vehicles, and Motor/Bicycles by Line

LINE CROSSING Track People or Vehicles as Entering or Exiting Designated Areas

OBJECT TRACKING Track Objects Removed or Abandoned in Secure Areas

AREA TRACKING Fully Programmable Regional Intrusion Detection

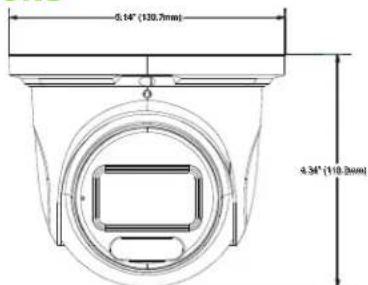

DIMENSIONS

TRANSCENDENT
SERIES

FULL COLOR AT
NIGHT

BUILD-IN MICROPHONE

8 MEGAPIXEL
(1) 2017年1月1日至2018年1月1日

FACIAL
DETECTION

FIXED LENS
(1) 2017年1月1日

ADVANCED

PROGRAMMABLE+ ANALYTICS PLUS

KNIGHT GUARD

OPTI-COLOR TURRET WITH KNIGHT GUARD FULL-COLOR NIGHT VISION

The VITEK Transcendent VTC-TNT8WCL-2 Opti-Color Turret Camera delivers 8MP Ultra HD resolution with the power of Opti-Color imaging, ensuring brilliant, full-color video in ultra-low light conditions. Equipped with Knight Guard White Light Illumination, the camera provides both unmatched nighttime visibility and a proactive deterrent against intruders. With Programmable PLUS Analytics, security professionals benefit from intelligent event detection, human/vehicle classification, and advanced forensic search capabilities. Built-in audio capture, rugged IP67 housing, PoE support, and onboard edge storage make this camera a flexible and reliable solution for commercial, institutional, and residential surveillance.

RELATED PRODUCTS AND ACCESSORIES!

VT-TJB01 Optional junction box for Cable Management

VT-TC NMT Universal Corner Mount Adapter - reqs. Junction Box

VT-TPLMT Universal Pole Mount Adapter - reqs. Junction Box

VT-TJB021 Optional Junction box for Cable Management

VT-TWM03X Wall Mount for Transcendent Motorized Turret Camera

VT-TPDM-2 Pendant Mount for Transcendent Motorized Turret - reqs. VT-TJB01

VT-TPDM-3 Pendant Mount for Transcendent Motorized Turret - reqs. VT-TJB021

VT-TWMT-4 Wall Mount for Motorized Turret Camera

An Eye On Innovation

www.vitekcctv.com

9/2025:REV-1

SPECIFICATIONS

Image Sensor 1/1.8" CMOS Progressive Scan
Max. Resolution 3840 × 2160 (8MP/4K)
Electronic Shutter Auto/Manual, 1/3s ~ 1/100,000s
Iris Type Fixed
Min. Illumination 0.0005 lux @F1.0 (AGC ON); 0 lux with Knight Guard White Light
S/N Ratio ≥50dB
Lens 2.8mm Fixed Lens, F1.0 (H:112° / V:61° / D:132°)
DORI (2.8mm) Detect 170ft / Observe 68ft / Recognize 33ft / Identify 17ft
Angle Adjustment Pan: 0-360°, Tilt: 0-80°, Rotation: 0-360°
WDR 120dB
BLC / HLC / Defog Yes
DNR 3D DNR
Electronic Image Stabilization Yes
Region Of Interest Configurable pre region
Image Settings	Brightness, Contrast, Saturation, Hue, Sharp
Video Compression	H.265+/H.265/H.264+/H.264/MJPEG
H.264 Profiles Baseline / Main / High
Resolutions	8MP, 4MP, 2K, 1080P, 720P, D1, VGA, 640
Frame Rate	Up to 20fps @ 8MP; 30fps at lower resolution
Bitrate	32 Kbps ~ 8 Mbps; VBR / CBR
Protocols	ONVIF, UDP, IPv4/IPv6, DHCP, NTP, RTSP, QoS, 802.1x
Connections	Up to 10 users simultaneous monitoring
Storage	microSD up to 1TB; Network remote storage
Interfaces RJ-45 (10/100 Base-T), 1ch Audio In, Built-in Mic
Events	Programmable PLUS Analytics: Line Crossin Abandoned/ Missing Object, Scene Change Capture
White Light Range	Up to 100' Knight Guard White Light
Ingress Protection IP67
Power Supply	DC12V / PoE (IEEE802.3af), <6.5W
Operating Conditions	-22°F ~ 140°F, RH <95%
Mounting	Ceiling / Wall
Certifications	CE, FCC, RoHS, WEEE, REACH
Weight	1.36 lb
Dimensions	4.34 x 5.14in (110.2 x 130.7mm)

*Please research local, state and federal laws regarding the implementation of audio surveillance.
