Type de produit	Ventilateur double 140 mm pour boîtier d'ordinateur
Marque et modèle	Thermaltake Pure Duo 14
Dimensions (chaque ventilateur)	140 x 140 x 25 mm
Poids total	Environ 250 g
Alimentation	12 V DC, 0,3 A par ventilateur (connecteur PWM 4 broches)
Vitesse de rotation	500 - 1500 tr/min (contrôle PWM)
Débit d'air maximal	70 CFM (118,9 m³/h) par ventilateur
Pression statique	2,0 mmH₂O
Niveau sonore	20 - 30 dB(A)
Type de roulement	Hydraulique (Huile)
Nombre de pales	9 pales par ventilateur
Éclairage	Aucun (design sobre)
Matériau du cadre	Plastique ABS
Couleur	Noir
Compatibilité	Emplacements de ventilateur 140 mm standard
Contenu de l'emballage	2 ventilateurs, vis de montage, adaptateur en Y (optionnel)
Espérance de vie	50 000 heures
Entretien et nettoyage	Dépoussiérer avec un chiffon doux ou de l'air comprimé. Ne pas immerger.
Sécurité	Débrancher avant tout nettoyage. Ne pas utiliser en extérieur.
Pièces détachées et réparabilité	Les ventilateurs ne sont pas réparables par l'utilisateur. Contacter le SAV pour remplacement.

FOIRE AUX QUESTIONS - Pure Duo 14 THERMALTAKE

Comment installer les ventilateurs Pure Duo 14 dans mon boîtier ?

Fixez chaque ventilateur avec les vis fournies sur un emplacement 140 mm. Branchez le connecteur PWM sur la carte mère ou un contrôleur. Utilisez l'adaptateur en Y si vous souhaitez les relier à un seul header.

Les ventilateurs sont-ils compatibles avec le contrôle PWM de ma carte mère ?

Oui, ils disposent d'un connecteur 4 broches PWM qui permet de réguler la vitesse en fonction de la température.

Quel est le sens du flux d'air ?

Le flux d'air est dirigé du côté non marqué (avant) vers l'arrière (où se trouve le cadre du moteur). Les flèches sur le cadre indiquent le sens de rotation et le flux d'air.

Puis-je utiliser ces ventilateurs sur un radiateur de watercooling ?

Oui, la pression statique de 2,0 mmH₂O les rend adaptés aux radiateurs de faible à moyenne densité.

Comment nettoyer les ventilateurs ?

Éteignez l'ordinateur et débranchez les ventilateurs. Utilisez un chiffon microfibre ou de l'air comprimé pour enlever la poussière. Évitez les liquides.

Les ventilateurs sont-ils silencieux ?

À basse vitesse (500 tr/min), ils sont quasi inaudibles (20 dB). À pleine vitesse, le bruit atteint 30 dB, ce qui reste modéré.

Quelle est la durée de vie des ventilateurs ?

La durée de vie estimée est de 50 000 heures grâce au roulement hydraulique.

Puis-je remplacer un ventilateur défectueux moi-même ?

Les ventilateurs ne sont pas réparables individuellement. Vous devez contacter le service après-vente Thermaltake pour un remplacement sous garantie.

Les ventilateurs sont-ils livrés avec des vis ?

Oui, ils incluent des vis de montage adaptées (généralement des vis à pas fin pour boîtier).

Puis-je utiliser un seul ventilateur au lieu des deux ?

Oui, vous pouvez n'installer qu'un seul ventilateur si vous le souhaitez. L'emballage contient deux ventilateurs mais ils peuvent être utilisés séparément.

MODE D'EMPLOI Pure Duo 14 THERMALTAKE

Parts List

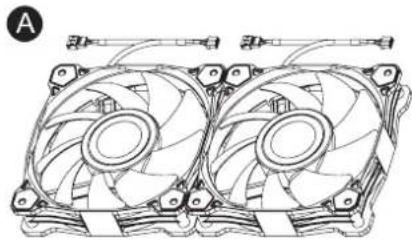

A×2
Fan

B×1
ARGB Controller

© x8
Long Screw

D x 8

Short Screw

E x 1
Mainboard Signal Bridge Cable (ASUS, MSI)

F x 1
Mainboard Signal Bridge Cable (GIGABYTE)

© x1
PWM Cable

Installation Guide

1

Install the fans properly onto the radiator

2

Connect the Fans in series

3
Connect the PWM cable to mainboard.

4

Connect the fan power cable to PWM cable

ARGB Controller Installation Guide

1

Connect the ARGB controller to the Fans.

2

Connent the ARGB controller to the SATA connector.

Mianboard SYNC installation Guide

CAUTION

Please power off the PC and check the Positive and Negative ends on the connector before connecting the cable to mainboard. Connecting the wrong end can damage the fans.

Connect the Mainboard Signal Bridge Cable to fan led cable

ASUS
Aura Addressable Strip Header(s)

MSI
JRGB-strip Header(S)

GIGABYTE
AOURS RGB Fusion with Digital LEDs

ARGB Controller

CAUTION:

Long press mode button for three seconds, then change the lighting to the preferred mode for outside or inside LED Rings after fan blinks three times.

1. Light Mode:

Switch over between 7 LED modes.

Wave → Full light → RGB Spectrum → Off → Flow → Ripple → Pulse → Blink

2. Color Mode:

When light mode is in Full Light, Pulse and Blink:

Switch over 8 LED colors.

Red → Yellow → Green → Teal → Blue → White → Purple → Wave

When light mode is in Ripple :

Switch over 7 LED colors.

Red → Yellow → Green → Teal → Blue → White → Purple

When light mode is in RGB Spectrum:

Click to memorize and lock the color you want, click again to unlock the 256 colors auto rotation.

When light mode is in Wave and Flow :

LED color can not be adjusted.

3. Light Speed:

Switch over between 4 light modes.

Slow → Normal → Fast → Extreme
