TE100-PCIFC, TE100-PCIWN - Cartes réseau TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Marque	TRENDNET
Modèle	TE100-PCIFC, TE100-PCIWN
Type de produit	Carte réseau PCI Express, interface fibre optique
Logement requis	2.2 PCI 32 bits
Connecteur fibre	SC multimode 62,5/125 μm
Débit supporté	10/100 Mbps
Systèmes d'exploitation pris en charge	Windows 98SE/ME/2000/2003 Server (32/64-bit) / XP (32/64-bit) / Vista (32/64-bit)
Processeur requis	300 MHz ou supérieur (800 MHz pour Windows Vista)
Mémoire requise	256 Mo RAM (512 Mo pour Windows Vista)
Alimentation	Alimentée par le bus PCI
Dimensions (approx.)	2,5 x 12 cm (carte standard)
Poids (approx.)	50 g
Contenu de l'emballage	Carte TE100-PCIFC/TE100-PCIWN, CD-ROM pilote, guide d'installation rapide
Fonctions principales	Connexion fibre optique à un réseau 10/100 Mbps, compatible avec les convertisseurs fibre TFC-110MSC/TFC-210MSC et switchs Gigabit TEG-424WS
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon sec et non pelucheux. Ne pas utiliser de produits chimiques.
Sécurité	Installation à l'intérieur d'un boîtier d'ordinateur. Respecter les consignes de décharge électrostatique.
Pièces détachées et réparabilité	Aucune pièce détachable par l'utilisateur. Contacter le support Trendnet pour toute réparation.
Informations générales	Enregistrement du produit recommandé sur www.trendnet.com/register

FOIRE AUX QUESTIONS - TE100-PCIFC, TE100-PCIWN TRENDNET

Quels systèmes d'exploitation sont compatibles avec la carte TE100-PCIFC/TE100-PCIWN ?

Windows 98SE/ME/2000/2003 Server (32/64-bit), XP (32/64-bit) et Vista (32/64-bit).

Quel type de câble fibre dois-je utiliser ?

Un câble fibre multimode 62,5/125 μm avec connecteurs SC.

Puis-je brancher la carte sur n'importe quel logement PCI ?

Oui, sur un logement 2.2 PCI 32 bits libre.

Comment installer les pilotes sous Windows Vista ?

Insérez le CD, cliquez sur 'Run Autorun.exe', puis 'Install Driver', choisissez votre OS, puis OK. Éteignez l'ordinateur, insérez la carte, rallumez : les pilotes s'installent automatiquement.

La carte nécessite-t-elle une alimentation externe ?

Non, elle est alimentée directement par le bus PCI.

Comment connecter la carte à un réseau Ethernet ?

Reliez la carte à un convertisseur fibre (ex. TFC-110MSC) via un câble SC multimode, puis le convertisseur à un switch Gigabit (ex. TEG-424WS) avec un câble Ethernet.

Que faire si le voyant de la carte ne s'allume pas ?

Vérifiez que la carte est bien enfoncée dans le logement PCI, que le câble fibre est correctement branché et que le convertisseur/switch est sous tension.

Puis-je utiliser cette carte avec un système d'exploitation autre que Windows ?

Les pilotes fournis ne sont que pour Windows. Pour Linux ou macOS, consultez le support Trendnet.

Comment enregistrer mon produit Trendnet ?

Rendez-vous sur www.trendnet.com/register et suivez les instructions.

Où trouver le guide utilisateur complet ?

Le guide détaillé se trouve sur le CD-ROM fourni avec la carte.

MODE D'EMPLOI TE100-PCIFC, TE100-PCIWN TRENDNET

1. Avant de commencer 1 2. Procéder à l'installation 2

Contenu de l'emballage

• TE100-PCIFC CD-Pilote Guide d'installation rapide en plusieurs langues

Système requis

• Logement 2.2 PCI 32 bits
• Lecteur de CD-ROM
• Microprocesseur : 300 MHz ou supérieur / 800 MHz ou supérieur (Windows Vista)
• Mémoire: Minimum 256MB RAM / 512MB RAM ou moins (Windows Vista)
• Windows 98SE/ME/2000/2003 Server (32/64-bit) / XP(32/64-bit) / Vista (32/64-bit) Cable fibre multi mode 62,5/125 μm
• Convertisseur fibre recommande : TFC-110MSC ou TFC-210MSC
• Switch Gigabit recommande: TEG-424WS

Remarque:

1. Pour l'installation des pilotes sur Windows 98SE et Me, veuillez consulter le guide de l'utilisateur sur le CD-ROM avec le pilote.
2. Ne branchez pas le TE100-PCIFC à votre ordinateur avant d'en recevoir la consigne.
3. Insérez le CD-ROM avec le pilote dans votre lecteur de CD-ROM.

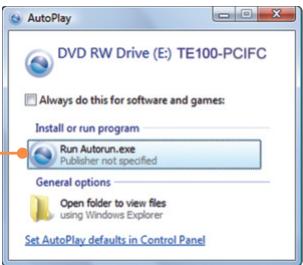

4. Cliquez sur Run Autorun.exe (Windows Vista uniquement).

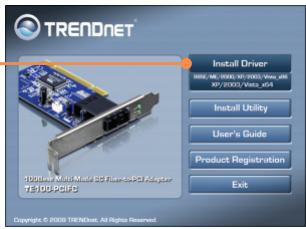

1. Cliquez sur Install Driver (Installer le pilote) et ensuite sur votre système d'exploitation.

1. Cliquez sur OK.

1. Eteignez votre ordinateur et ouvrez le boîtier de votre ordinateur.

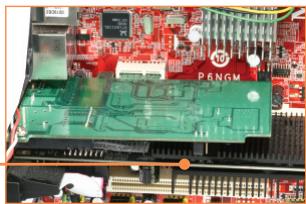

1. Insérez fermement la carte PCIe dans un logement PCIe libre, allumez ensuite l'ordinateur et attendez que le bureau Windows apparaisse.

1. Les pilotes s'installeront automatiquement.

Branchement du TE100-PCIFC à votre réseau

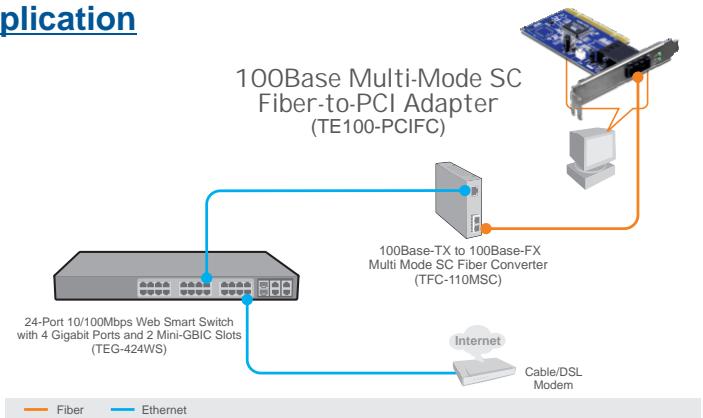

1. Connectez un câble multimode de type SC entre le TE100-PCIFC et un convertisseur fibre 10/100Mbps (p. ex. TFC-110MSC).

Remarque : Assurez-vous que les câbles TX et RX sont inversés sur les connexions opposées.

1. Branchez un câble Ethernet entre le convertisseur fibre et un port Ethernet Gigabit de votre switch (p. ex. le TEG-424WS).

L'installation est maintenant complète.

Pour obtenir des informations détaillées sur la configuration et les paramètres de configuration avancés du TE100-PCIFC, veuillez consulter le Guide de l'utilisateur sur le CD-ROM.

Enregistrez votre produit. Afin d’être sûr de recevoir le meilleur niveau de service clientèle et le meilleur support possibles, veuillez prendre le temps d’enregistrer votre produit en ligne sur : www.trendnet.com/register. Nous vous remercions d’avoir choisi Trendnet.
