Type de produit	Voiture hybride
Marque	Toyota
Modèle	Highlander Hybrid (2014)
Année	2014
Longueur	4 865 mm
Largeur	1 925 mm
Hauteur	1 760 mm
Poids à vide	2 065 kg
Alimentation	Hybride essence/électrique (moteur 3,5 L V6 + moteur électrique)
Capacité du réservoir	73 L
Type de transmission	Variable continue (e-CVT)
Nombre de places	7
Fonctions principales	Hybride, système de freinage régénératif, Toyota Safety Sense (selon version), climatisation automatique, écran tactile, caméra de recul
Consommation mixte	7,8 L/100 km
Batterie de traction	Lithium-ion (1,6 kWh)
Puissance combinée	280 ch (206 kW)
Entretien	Vidange huile moteur tous les 10 000 km, filtre à air tous les 40 000 km, contrôle batterie hybride tous les 30 000 km
Nettoyage	Lavage extérieur standard, intérieur : aspirateur et chiffon microfibre, éviter jets haute pression sur composants électriques
Sécurité	Airbags frontaux/latéraux/rideaux, ABS, ESP, régulateur de vitesse adaptatif (selon version), système de surveillance de la pression des pneus
Pièces détachées	Disponibles chez concessionnaire Toyota et en ligne, code OBD pour diagnostic
Réparabilité	Certaines opérations nécessitent un technicien qualifié pour système hybride haute tension

FOIRE AUX QUESTIONS - Highlander Hybrid (2014) TOYOTA

Comment puis-je télécharger le manuel d'utilisation du Toyota Highlander Hybrid 2014 ?

Sur la page de la notice, cliquez sur le bouton Télécharger pour obtenir le PDF complet de 604 pages.

Que faire si la notice n'est pas disponible dans ma langue ?

Utilisez le menu déroulant pour choisir la langue souhaitée et indiquez votre adresse email. Une version traduite vous sera envoyée par email.

Comment poser une question sur mon véhicule ?

Sur la page, remplissez le formulaire avec le titre de la question, les détails du problème, votre prénom et votre email (pour notification). Publiez ensuite votre question.

Où se trouve le bouton de démarrage hybride ?

Le bouton Power se situe sur le tableau de bord, près du volant. Appuyez dessus tout en appuyant sur la pédale de frein pour démarrer le système hybride.

Quelle est la procédure d'entretien de la batterie hybride ?

La batterie lithium-ion ne nécessite pas d'entretien régulier. Elle se recharge automatiquement via le freinage régénératif. En cas de problème, consultez un concessionnaire Toyota.

Comment vérifier la pression des pneus ?

Utilisez le manomètre fourni. La pression recommandée est indiquée sur l'étiquette dans la portière conducteur. Le système TMPS vous alerte en cas de sous-gonflage.

Le voyant moteur reste allumé, que faire ?

Arrêtez le véhicule si possible et vérifiez le bouchon d'essence. Si le voyant persiste, faites diagnostiquer le véhicule avec un outil OBD chez un professionnel.

Comment utiliser le frein de stationnement électrique ?

Tirez la manette située sous le volant pour activer le frein, poussez pour le relâcher. Il se désengage automatiquement lorsque vous conduisez.

Quel type d'huile moteur est recommandé ?

Une huile 0W-20 synthétique est recommandée. Consultez le manuel pour les spécifications exactes et les intervalles de vidange.

Le système audio ne fonctionne pas, comment le réinitialiser ?

Appuyez sur le bouton Menu puis sélectionnez 'Réinitialiser' dans les paramètres système. Si le problème persiste, débranchez la batterie 12V pendant 10 minutes.

MODE D'EMPLOI Highlander Hybrid (2014) TOYOTA

^*1 : For U.S.A.

*2: For Canada

■Fog lights can be used when

^*1 : For U.S.A.

*2: For Canada

FCC ID : HYQDNMWR007

Cet appareil est conforme aux normes FCC partie 15 et Industry Canada RSS-210.

Son fonctionnement est soumis aux deux conditions suivantes: (1) Cet appareil ne doit pas causer d'interférences nuisibles et (2) Cet appareil doit accepter toute interférence qui peuvent être reçues y compris les interférences pouvant provoquer un fonctionnement indésirable.

AVERTISSEMENT:

L'émetteur a été testé et est conforme aux régles de la FCC et IC. Les changements ou modifications non expressément approuvés par la partie responsable de la conformité pourrait annuler l'autorité de l'utilisateur de faire fonctionner le dispositif.

Le terme "IC:" devant le numéro de certification / enregistrement signifie seulement que les spécifications techniques d'Industry Canada ont été respectées.

IC: 279B-440AHL5 MODEL/FCC ID: CB2440AHL5

L'utilisation de ce dispositif est autorisée seulement aux deux conditions suivantes : (1) il ne doit pas produire de brouillage, et (2) l'utilisateur du dispositif doit être prêt à accepter tout brouillage radioélectrique reçu, même si ce brouillage est susceptible de compromettre le fonctionnement du dispositif.

WARNING

Utilisation correcte des ceintures de sécurité

• Déroulez la sangle diagonale de telle sorte qu'elle passe bien sur l'épaule, sans pour autant être en contact avec le cou ou glisser de l'épaule.
• Placez la sangle abdominale le plus bas possible sur les hanches.
• Réglez la position du dossier de siège. Asseyez-vous le dos droit et calez-vous bien dans le siège.
  ●Ne vrillez pas la ceinture de sécurité.

Guide de confort de ceinture de sécurité (siège central de la troisième rangée)

Si la sangle diagonale est proche du cou d'une personne, utilisez le guide de confort de la ceinture de sécurité.

1 Sortez le guide de confort de sa poche.

2 Glissez la ceinture dans la fente du guide.

Le cordon élastique doit être derrière la ceinture de sécurité.

3 Attachez la ceinture de sécurité et placez-la confortablement.

■ Ceintures de sécurité

Nettoyez avec un chiffon ou une éponge humectée d'eau savonneuse tiède. Vérifiez régulièrement que les ceintures ne sont pas effilochées, entaillées ou exagérément usées.

AVERTISSEMENT

Détérioration et usure des ceintures de sécurité

Inspectez le système de ceintures de sécurité périodiquement. Contrôlez l'absence de coupures, d'effilochages et de pièces desserrées. N'utilisez pas une ceinture de sécurité défectueuse avant qu'elle ne soit remplacée. Une ceinture de sécurité défectueuse ne protège pas l'occupant de blessures graves ou mortelles.

① Le coussin gonflable conducteur/le coussin gonflable passager avant SRS Participent à la protection de la tête et du thorax du conducteur et du passager avant contre les chocs contre les éléments de l'habitacle
② Coussin gonflable SRS de genoux du conducteur Participe à la protection du conducteur
③ Coussin gonflable d'assise SRS Participe à la protection du passager avant

Coussins gonflables latéraux et rideau SRS

④ Coussins gonflables avant latéraux SRS Peuvent aider à protéger le torse des passagers avant
⑤ Coussins gonflables rideau SRS

●Participant principalement à la protection de la tête des occupants assis aux places extérieures

- Contribuent à empêcher les occupants d'être éjectés du véhicule en cas de tonneau

Compositions du système de coussin gonflable SRS

① Coussin gonflable passager avant
② Coussins gonflables rideau
③ Capteurs d'impact latéral (portes avant)
④ Témoins indicateurs "AIR BAG ON" et "AIR BAG OFF"
⑤ Prétensionneurs de ceintures de sécurité et limiteurs de force
⑥ Coussins gonflables latéraux
⑦ Coussin gonflable d'assise
⑧ Témoin d'avertissement SRS
⑨ Coussin gonflable conducteur

⑩ Capteurs d'impact latéral (arrière)
⑪ Contacteur de boucle de ceinture de sécurité du siège passager avant
⑫ Capteur de position du siège conducteur
⑬ Contacteur de boucle de cein-ture de sécurité conducteur
⑭ Coussin gonflable de genoux du conducteur
⑮ Système de classification de l'occupant du siège passager avant (ECU et capteurs)
⑯ Capteurs d'impact avant
⑰ Boîtier électronique de cous- sins gonflables

Votre véhicule est équipé de COUSSINS GONFLABLES INTELLIGENTS conçus selon les normes de sécurité américaines applicables aux véhicules à moteur (FMVSS208). Le boîtier électronique (ECU) des coussins gonflables régule le déploiement des coussins gonflables sur la base des informations qu'il reçoit des capteurs, etc., indiqués ci-dessus dans le schéma illustrant les composants du système. Parmi ces informations figurent la gravité du choc et l'occupation du véhicule par les passagers. Le déploiement rapide des coussins gonflables est obtenu au moyen d'une réaction chimique dans les dispositifs pyrotechniques, qui produit un gaz inoffensif permettant d'amortir le mouvement des occupants.

AVERTISSEMENT

■Précautions concernant les coussins gonflables SRS

Respectez les précautions suivantes concernant les coussins gonflables SRS.

Autrement, des blessures graves, voire mortelles, pourraient s'ensuivre.

Le conducteur et tous les passagers du véhicule doivent porter correctement leur ceinture de sécurité. Les coussins gonflables SRS sont des dispositifs supplémentaires à utiliser avec les ceintures de sécurité.

Le coussin gonflable SRS conducteur se déploie avec une violence considérable, qui peut causer des blessures graves, voire mortelles, si le conducteur se trouve très près du coussin gonflable. La National Highway Traffic Safety Administration (NHTSA) conseille:

Sachant que la zone de danger pour le coussin gonflable conducteur se trouve dans les premiers 2 à 3 in. (50 - 75 mm) de déploiement, vous placer à 10 in. (250 mm) de votre coussin gonflable conducteur vous garantit une marge de sécurité suffisante. Cette distance est à mesurer entre le centre du volant et le sternum. Si vous êtes assis à moins de 10 in. (250 mm), vous pouvez changer votre position de conduite de plusieurs façons:

- Reculez votre siège le plus possible, de manière à pouvoir encore atteindre confortablement les pédales. - Inclinez légèrement le dossier du siège.

Bien que les véhicules puissent être différents les uns des autres, la plupart des conducteurs peuvent s'asseoir à une distance de 10 in. (250 mm), même avec le siège conducteur complètement avancé, simplement en inclinant un peu le dossier de siège. Si vous avez des difficultés à voir la route après avoir incliné votre siège, utilisez un coussin ferme et antidérapant pour vous rehausser ou remontez le siège si votre véhicule est équipé de cette fonction.

- Si votre volant est réglable, inclinez-le vers le bas. Cela a pour effet d'orienter le coussin gonflable en direction de votre poitrine plutôt que de votre tête et de votre cou.

Réglez votre siège selon les recommandations de la NHTSA ci-dessus, tout en conservant le contrôle des pédales, du volant et la vue des commandes du tableau de bord.

! AVERTISSEMENT

■Précautions concernant les coussins gonflables SRS

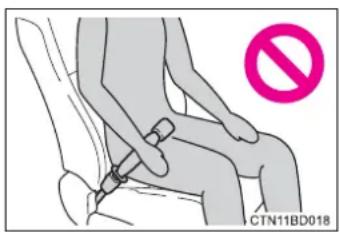

Si vous attachez une rallonge de ceinture de sécurité aux boucles de ceinture de sécurité avant, mais pas au pêne de la ceinture de sécurité, les coussins gonflables avant SRS détectent que le conducteur et le passager avant ont attaché leur ceinture de sécurité, alors même que ce n'est pas le cas. Dans ce cas, il se peut que les coussins gonflables avant SRS ne se déploient pas correctement en cas de collision et vous risquez d'être tué ou grièvement blessé. Veillez à porter la ceinture de sécurité avec la rallonge de ceinture de sécurité.

Le coussin gonflable SRS passager avant se déploie également avec une violence considérable, qui peut causer des blessures graves, voire mortelles, si le passager avant se trouve très près du coussin gonflable. Éloignez le siège du passager avant au maximum du coussin gonflable et réglez le dossier de siège de façon à être assis bien droit dans le siège.
Les nourrissons et les enfants qui ne sont pas correctement assis et/ou protégés peuvent être grièvement blessés ou tués par le déploiement d'un coussin gonflable. Installez dans un siège de sécurité enfant les nourrissons et les enfants trop petits pour pouvoir utiliser la ceinture de sécurité. Toyota recommande vivement que les nourrissons et les jeunes enfants soient installés sur les sièges arrière du véhicule et convenablement attachés. Les sièges arrière sont plus sûrs pour les nourrissons et les enfants que le siège du passager avant.
N'installez jamais de siège de sécurité enfant type dos à la route sur le siège du passager avant, même si le témoin indicateur "AIR BAG OFF" est allumé.

En cas d'accident, par la violence et la vitesse de son déploiement, le coussin gonflable passager avant peut blesser grièvement, voire tuer l'enfant si le siège de sécurité enfant type dos à la route est installé sur le siège du passager avant.

AVERTISSEMENT

■Précautions concernant les coussins gonflables SRS

• Ne vous asseyez pas sur le bord du siège et ne vous appuyez pas contre le tableau de bord.

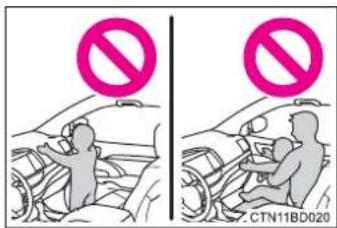

• Ne laissez pas un enfant rester debout devant le coussin gonflable SRS passager avant ou bien s'asseoir sur les genoux du passager avant.
• Ne laissez pas les occupants des sièges avant voyager avec un objet sur les genoux.
• Ne vous appuyez pas contre la porte, contre le rail latéral de toit ou contre les montants avant, latéraux et arrière.
• Ne laissez personne s'agenouiller sur les sièges passagers en appui contre la porte ou sortir la tête ou les mains à l'extérieur du véhicule.

AVERTISSEMENT

■Précautions concernant les coussins gonflables SRS

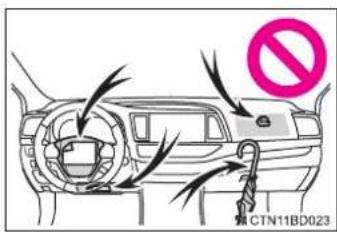

- Ne fixez ni ne posez aucun objet sur le tableau de bord, la garniture du volant de direction et la partie inférieure du tableau de bord.

Au déploiement des coussins gonflables SRS conducteur, passager avant et de genoux du conducteur, ces objets risquent de se transformer en projectiles.

- Ne fixez rien aux portes, à la vitre du pare-brise, aux vitres latérales, aux montants avant et arrière, au rail latéral de toit et à la poignée d'assistance.

AVERTISSEMENT

■Précautions concernant les coussins gonflables SRS

• Ne suspendez aucun cintre ou objets durs aux crochets à vêtements. En cas de déploiement des coussins gonflables rideau SRS, tous ces objets pourraient se transformer en projectiles et causer des blessures graves, voire mortelles.
  Si un cache en vinyle recouvre la partie où le coussin gonflable de genoux pour conducteur SRS se déploie, veillez à l'enlever.
  N'utilisez aucun accessoire de siège qui couvrirait les zones de déploiement des coussins gonflables latéraux SRS et du coussin gonflable d'assise SRS, car il risquerait de gêner le déploiement des coussins gonflables. De tels accessoires peuvent empêcher les coussins gonflables latéraux et le coussin gonflable d'assise de fonctionner correctement, désactiver le dispositif ou entraîner le déploiement accidentel des coussins gonflables latéraux et du coussin gonflable d'assise, entraînant la mort ou des blessures graves.
• Ne faites pas subir de chocs ou de pressions excessives à la zone renfermant les composants de coussin gonflable SRS. En effet, cela pourrait entraîner un fonctionnement anormal des coussins gonflables SRS.
• Ne touchez aucun composant du système immédiatement après le déploiement (gonflage) des coussins gonflables SRS, car ils peuvent être chauds.
  Si vous avez des difficultés à respirer après le déploiement des coussins gonflables SRS, ouvrez une porte ou une vitre pour faire entrer de l'air frais, ou bien descendez du véhicule si cela ne présente pas de danger. Essuyez tout résidu dès que possible afin d'éviter d'éventuelles irritations de la peau.
  Si les parties renfermant les coussins gonflables SRS, telles que la garniture du volant et les garnitures de montants avant et arrière, sont abîmées ou craquelées, faites-les remplacer par votre concessionnaire Toyota.
• Ne placez rien sur le siège du passager avant, comme un coussin par exemple. Cela a pour conséquence de répartir le poids du passager sur toute la surface du siège, ce qui empêche le capteur de détecter correctement le poids du passager. Il en résulte que les coussins gonflables avant SRS du passager avant risquent de ne pas se déployer en cas de collision.

AVERTISSEMENT

■ Modification et mise au rebut des éléments du système de coussins gonflables SRS

Consultez votre concessionnaire Toyota avant de mettre votre véhicule au rebut ou de procéder à l'une des modifications suivantes. Les coussins gonflables SRS peuvent être défaillants ou se déployer (se gonfler) accidentellement, provoquant la mort ou de graves blessures.

● Installation, dépose, démontage et réparation des coussins gonflables SRS
Réparations, modifications, démontage ou remplacement du volant, du tableau de bord, de la planche de bord, des sièges ou de leur garniture, des montants avant, latéraux et arrière ou des rails latéraux de toit
- Réparations ou modifications des ailes avant, du pare-chocs avant ou des flancs de l'habitacle
● Installation d'un protège-calandre (pare-buffle, pare-kangourou, etc.), de chasse-neiges, de treuils ou d'une galerie de pavillon
● Modifications du système de suspension du véhicule
● Installation d'appareils électroniques, tels qu'un émetteur/récepteur radio mobile ou un lecteur CD
Aménagements de votre véhicule pour une personne atteinte d'un handicap physique
