MODE D'EMPLOI R 55 C ZIBRO
MANUEL DHUTILISATION
BRUGSANVISNING
OPERATINGMANUAL
Chère Madame, Cher Monsieur,
Nous vous remercions de la confiance que vous avez bien voulu témoigner à notre marque en choisissant un convecteur à pétrole Zibro Kamin. Vous venez d'acquérir un produit de qualité, qui vous donnera entière satisfaction durant de très nombreuses années. A condition, bien sûr, de respecter les consignes d'utilisation. C'est pourquoi nous vous invitons vivement à consulter ce manuel afin d'assurer à votre convecteur une durée de vie optimale.
Les produits sont garantis contre tout vice de fabrication ou de conception (hors consommables) pendant une durée de 2 ans à compter de leur date d'achat.
Nous vous souhaitons beaucoup de chaleur et de confort avec votre Zibro Kamin
Bien cordialement,
PVG International b.v.
Service-Consommateurs
1 LISEZ PREALABEMENT LE MANUEL D'UTILISATION.
2 EN CAS DE DOUTE, CONTACTEZ VOITRE REVENDEUR ZIBRO KAMIN.
3 POUR LIRE, DEPLIEZ LA DERNIERE PAGE.
Dans les grandes LIGNES
Voici, dans les grandes lignes, la marche à suivre pour utiliser votre convecteur à pétrole. Le MANUEL D'UTILISATION (page 5 et suivantes) reprend chaque étape en détail.
1 Retirez les différents emballages (voir le chapitre A, fig. A). 2 Remplissez le réservoir amovible et attendez 30 minutes avant d'allumer le convecteur à pétrole (voir le chapitre B, fig. l). 3 Placez les piles dans leur logement (voir le chapitre A, fig. F). 4 Vérifiez le positionnement du brûleur ④ celui-ci doit être vertical (voir le chapitre A, fig. E). 5 Allumez le convecteur à pétrole, en appuyant vers le bas simultanément le dispositif de montée de mèche et le mécanisme d'allumage (voir le chapitre C, fig. K). 6 Laissez brûler le convecteur à pétrole 10 à 15 minutes avant de régler la flamme (voir le chapitre D). 7 Éteignez le convecteur à pétrole (voir le chapitre E).
Le remplissage du réservoir doit se faire (sécurité contre l'incendie):
soit appareil à l'arrêt,
soit dans un autre local que celui où est installé le chauffage,
Dans tous les cas, l'utilisateur doit vérifier la bonne fermeture de son réservoir rechargé en dehors de toute source de chaleur ou de feu nus.
- Voiture convecteur dégagera une odeur de 'neuf' en chauffant pour la première fois.
- Conservez votre combustible dans un endroit frais, à l'abri de la lumière après avoir fermé le ou les bidons avec le bouchon d'origine. Le combustible vieillit. Utilisez à chaque début de saison de chauffage du nouveau combustible.
- Si vous chauffez au ZIBRO Plus, vous êtes assuré d'avoir un combustible de bonne qualité et conforme à l'arrêté du 8/1/1998 relatif aux caractéristiques du combustible liquide pour appareils mobiles de chauffage.
- Si vous changez de marque et/ou de type de pétrole, vous devez d'abord vous assurer que le convecteur à pétrole consomme entièrement le combustible présent.
ÉLÉMENTS
IMPORTANT

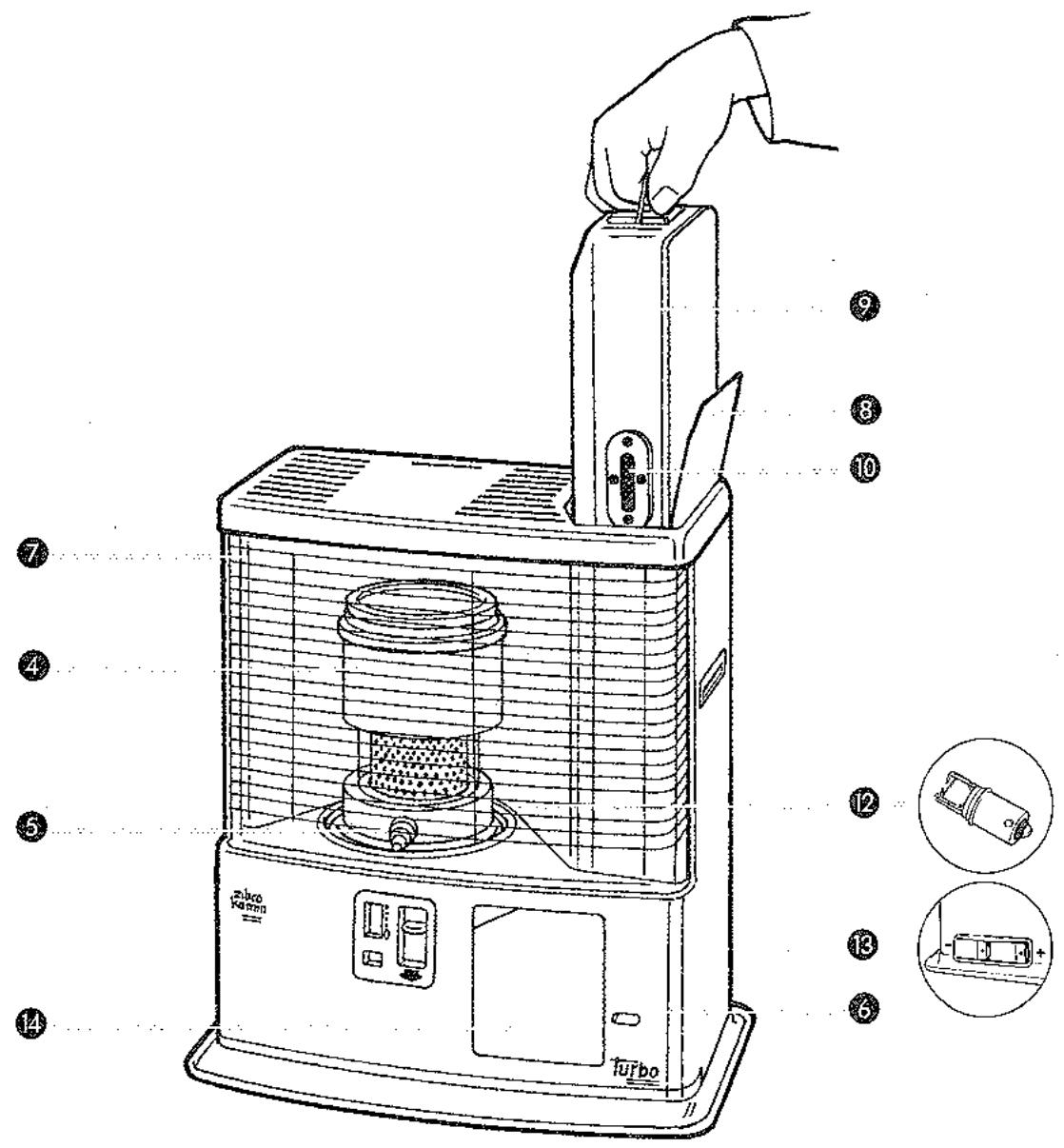

1 Touche de sécurité (pour l'arrêt d'urgence) 2 Mécanisme de réglage de hauteur de la flamme 3 Mécanisme d'allumage 4 Brûleur Poignée du brûleur 6 Indicateur du combustible Grille Couvercle du réservoir amovible 9 Réservoir amovible 10 Jauge de combustible du réservoir amovible 10 Réglage de hauteur de mèche 12 Spirale d'allumage 18 Logement de piles 14 Porto face avant
Seul un combustible approprié vous garantit un usage sûr et durable de votre convecteur.
Vous pouvez trouver le bouchon main propre à l'arrête du convecteur. Celui-ci sert à ouvrir le bouchon du réservoir en évitant d'avoir les mains sales.
Vous trouvez ce bouchon de transport séparément dans le carton. Pour transporter le convecteur dans votre véhicule, utilisez obligatoirement le bouchon de transport. Il faut donc bien le conserver!
Aérés toujours suffisamment

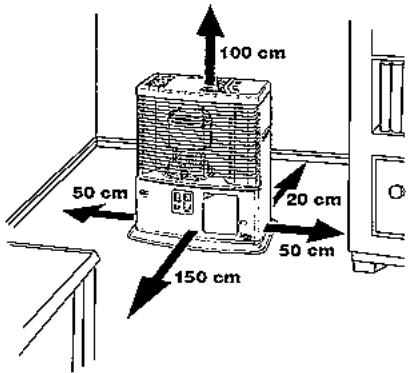

Quel que soit le modèle, vous devez toutes prévoir une pièce de volume minimal afin d'utiliser le convecteur en toute sécurité, sans aération supplémentaire. Si le volume de la pièce est plus petit que celui préconisé, vous devez toutes entrebailler une fenêtre ou une porte (± 2,5 cm). Il est important que chaque pièce où l'appareil est utilisé soit munie d'une entrée d'air suffisante et d'une sortie d'air efficace (section minimale de 50 cm² pour chaque orifice). N'utilisez pas votre convecteur dans les pièces insuffisamment aérées ou situées au-dessous du niveau du sol et/ou au-dessus du niveau plus haut que 1500 mètres, ni dans les caravanes, les bateaux et les cabines de véhicules. Toute modification du système de sécurité est interdite, car dans ce cas, nous ne pourrons plus garantir le bon fonctionnement du contrôleur d'atmosphère. En cas de doute, consultez notre revendeur.
Votre convecteur a été conçu pour fonctionner avec du pétrole pur, de haute qualité et dénué d'eau, comme Zibro Plus Extra et Zibro Plus Kristal. Seuls ces combustibles vous assureront une combustion propre et optimale. Un combustible de moins bonne qualité peut se traduire par:
un dépôt de carbone excessif sur la mèche une combustion imparfaite une réduction de la durée de vie du convecteur un dégagement de fumée et/ou de mauvaise odeur un dépôt sur la grille ou le manteau
Un combustible approprié est donc essentiel pour un usage sûr et durable de votre convecteur.
Consultez toujours votre revendeur Zibro Kamin le plus proche sur le combustible approprié pour votre convecteur à pétrole ou consultez le 3615 ZIBRO sur minitel.
Installation du convecteur
1 Retirez avec précaution votre convecteur du carton et vérifiez-en le contenu. En plus du convecteur, vous devez disposer:
de piles d'une pompe à combustible d'un bouchon de transport d'un bouchon "ouverture main propre" du présent manuel d'utilisation

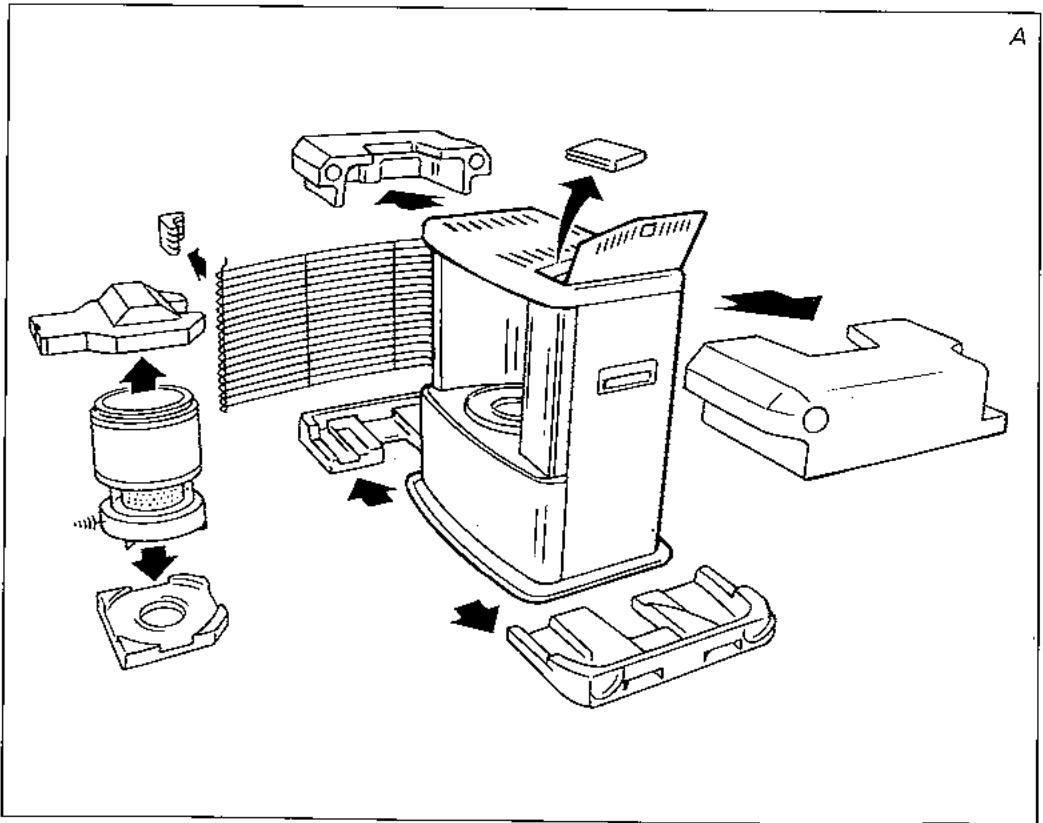

Conserve le carton et l'emballage (fig. A) à des fins d'entreposage et/ou de transport.
2 Retirez les calages de protection :
Retirez la cale de maintien en polystyrène au niveau de la grille ⑦. Soulevez la grille hors de la rainure (fig. B) et tirez-la vers l'avant. Retirez la cale de maintien en polystyrène au-dessus du brûleur en la poussant vers le bas et dégagez-la du convecteur (fig. C). Retirez le brûleur du convecteur et dégagez-en le matériel d'emballage présent sous le brûleur (fig. D). Remettez le brûleur en place. Le brûleur se trouve bien positionné si, à l'aide de la poignée ⑤, vous pouvez le déplacer sans effort légèrement à gauche et à droite (fig. E). Ouvrez le couvercle du réservoir amovible 8 et retirez la cale de carton.
3 Remplissez le réservoir amovible en suivant les instructions du chapitre B. 4. Placez les piles dans leur logement 13, situé à l'arrière du convecteur à pétrole (fig. F). Faites attention aux pôles + et -. 5 La surface du sol doit être plane. Déplacez le convecteur s'il n'est pas parfaitement horizontal. N'essayez pas de corriger sa position en mettant en dessous des livres ou un objet quelconque. 6 Voiture Zibro Kamin est maintenant prête à l'emploi.
Remplissage du combustible

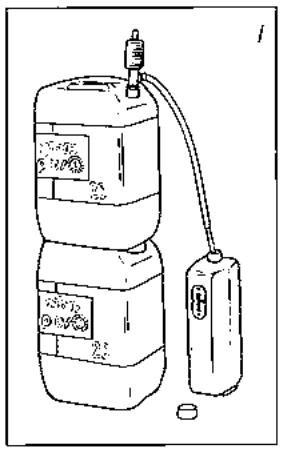

Remplissez votre réservoir amovible dans un lieu approprié (au cas où vous renverseriez du combustible). Procédez comme suit:
Assurez-vous que le convecteur est éteint. 2 Soulevez le couvercle 8, dégagez le réservoir amovible 9 et retirez-le du convecteur (fig. G). Attention! Quelques gouttes de combustible peuvent encore s'écouler du réservoir. Posez le réservoir amovible (bouchon en haut) puis dévissez le bouchon du réservoir à l'aide du bouchon ouverture main propre (fig. H). 3 Prenez la pompe à main et introduisez le tuyau rigide dans le bidon. Veillez à ce que ce dernier soit plus haut que le réservoir amovible (fig. 1). Introduisez le tuyau flexible dans l'orifice du réservoir amovible.
4 Serrez le bouton situé au-dessus de la pompe (en le tournant à droite). 5 Pressez la pompe plusieurs fois jusqu'à ce que le combustible commence à couler dans le réservoir amovible. Une fois que c'est le cas, vous n'avez plus besoin de presser la pompe. 6 Lors du remplissage, observez attentivement la jauge du niveau de combustible (fig. J). Si le réservoir amovible est plein, désamorcez la pompe en desserrant le bouton situé sur la pompe (en le tournant à gauche). Ne remplissez jamais trop le réservoir, surtout si le combustible est très froid (en chauffant, le combustible se dilate). 7 Ne laissez pas le combustible encore présent dans la pompe, remettez-le dans le bidon et retirez la pompe avec soin. Vissez le bouchon du réservoir minutieusement sur le réservoir à l'aide du bouchon ouverture main propre. Essuyez le combustible éventuellement renversé. 8 Vérifiez que le bouchon du réservoir est bien visé. Remettez le réservoir amovible dans le convecteur (bouchon en bas). Refermez le couvercle. Pensez à fermer votre bidon pour éviter des dépôts d'eau.
Au début, un convecteur à pétrole neuf dégage une certaine odeur. Assurez donc une aération supplémentaire ou bien allumez votre convecteur la première fois à l'extérieur de l'espace habitable.
Si vous utilisez le convecteur pour la première fois, vous devez, après avoir placé le réservoir amovible plein, attendre 30 minutes environ avant d'allumer. Cela permet à la mèche de s'imbiber de combustible. Procédez de la même manière lors d'un changement de mèche.
Avant d'allumer le convecteur, vérifiez l'indicateur du combustible 6 pour savoir si vous devez d'abord remplir le réservoir amovible (vert=plein, rouge=vide).
Allumez toujours le convecteur en vous servant de son allumage électrique. N'utilisez jamais d'allumettes ou de briquet.
Procédez comme suit:
1 Ouvrez la porte de face avant 16. 2 Poussez sans forcer le mécanisme d'allumage 3 en même temps que le mécanisme de réglage de hauteur de la flamme 2 vers le bas jusqu'à l'allumage (fig. K). En procédant ainsi, vous mettez le dispositif de sécurité en marche. 3 Dès que vous apercevez une flamme au-dessous du brûleur, vous pouvez relâcher le mécanisme d'allumage qui reprendra sa position initiale. 4 Refermez la porte de face avant.

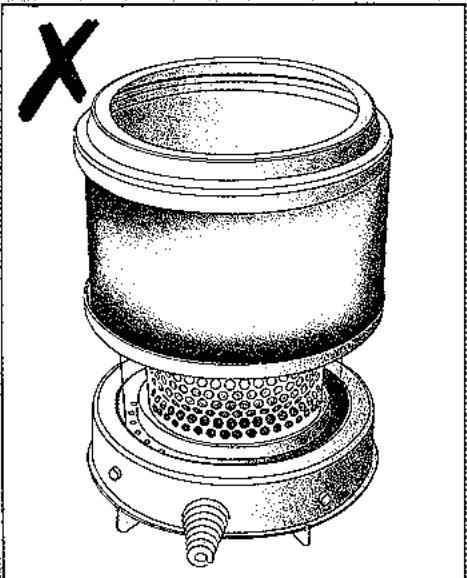

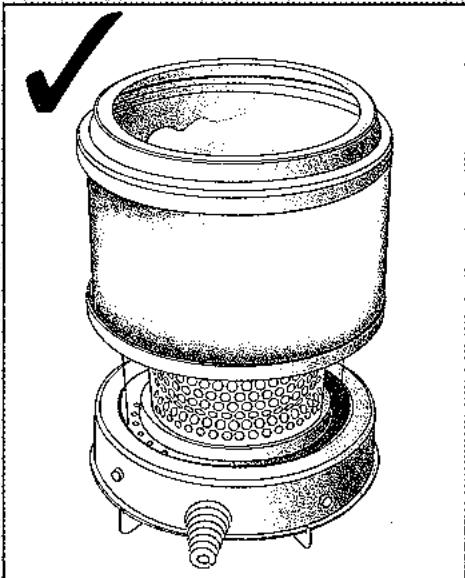

Après allumage du convecteur, vérifiez toujours que le brûleur 4 est bien vertical en le bougeant légèrement à l'aide de la poignée 5 vers la gauche et vers la droite (fig. E). Cela doit s'effectuer sans forcer. Si le brûleur est mal positionné, il se formera de la fumée et de la suite.
Il est impératif de vérifier la hauteur de la flamme 10 à 15 minutes après l'allumage du convecteur. Attendez que la flamme soit visible dans le cylindre en verre avant d'effectuer le réglage. Une flamme trop haute peut provoquer la formation de fumée et de suie alors qu'une flamme trop basse entraîne la formation d'odeur et d'usure de la mèche. Les hauteurs maximales et minimales autorisées pour votre flamme sont indiquées (fig. Q).

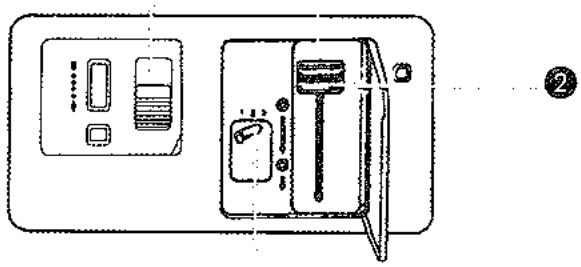

Vous pouvez régler la flamme en continu en vous servant du mécanisme de réglage de hauteur de la flamme (fig. L).
Si, même après réglage, la flamme reste trop basse, vous devez réajuster la hauteur de la mèche (voir le chapitre F).
Les causes possibles d'une flamme trop basse sont:
trop peu de combustible (remplissez le réservoir) combustible de mauvaise qualité (consultez votre revendeur) trop peu d'aération (entrebailliez une fenêtre ou une porte) usure de la mèche (consultez votre revendeur, ou changez la mèche, voir chapitre M)
Laissez le convecteur brûler pendant ± 1 minute en position minimum. Abaissez ensuite le mécanisme de réglage de hauteur de la flamme ②. La flamme s'extinguera.
En cas d'urgence vous pouvez éteindre le convecteur en poussant la touche de sécurité ① (fig. M).
Après quelque temps, la flamme ne s'élève plus suffisamment haut (chapitre D). Dans ce cas, vous pouvez réajuster la hauteur de la mèche afin d'améliorer la flamme. Procédez comme suit:
1. Ouvrez la porte 4 située à l'avant du radiateur. 2. Mettez le bouton de hauteur de la mèche en position 2 ou 3 (fig. N).
Si vous n'obtenez pas l'effet souhaité, vous devez laisser le convecteur consommer entièrement son combustible (chapitre H).
Si la flamme devient trop haute (fig. Q), vous devez remettre le bouton de hauteur de la mèche un cran plus bas. Sinon, vous risquez de provoquer la formation de fumée et de suie.
Si vous n'arrivez pas à remédier à une panne à l'aide des instructions ci-dessous, vous devez contacter votre revendeur.
L'allumage NE MARCHE PAS.
Les piles ne sont pas bien placées dans leur logement. Vérifiez (fig. F).
allumeur défaillant du fait du filament rompu
Les piles ne sont pas assez puissantes pour l'allumage. Changez-les (fig. F). Le convecteur a entièrement consommé son combustible ou bien la mèche a été changée. Après avoir remis le réservoir amovible en place, attendez 30 minutes avant d'allumer. Vous avez poussé la coulisse d'allumage 3 trop fort vers le bas. Poussez moins fort (chapitre C). La spirale d'allumage 2 est défectueuse. Consultez votre revendeur.
FLAMME instable et/ou SUIE et/ou ODEUR.
Le brûleur ④ n'est pas correctement placé.
Mettez-la bien droite à l'aide de la poignée ⑤ jusqu'à ce que vous puissiez la bouger facilement légèrement à gauche et à droite.
La hauteur de flamme n'a pas été correctement réglée. Voir la fig. Q et les instructions du chapitre D. Vous utilisez un combustible usage. Commencez chaque saisson froide avec un combustible neuf. Vous utilisez un combustible inadapté. Voir LE COMBUSTIBLE ADÉQUAT. De la poussière s'est accumulée en dessous du convecteur. Consultez votre revendeur. La hauteur de la mèche n'a pas été correctement réglée. Voir le chapitre F.
Le convecteur s'eteint lentement.
Le réservoir amovible est vide. Voir le chapitre B. Il y a de l'eau dans le filtre. Asséchez le filtre (chapitre H, fig. O). Il y a de l'eau dans le réservoir inférieur. Consultez votre revendeur. Le haut de la mèche s'est durci. Le convecteur doit consommer tout son combustible (chapitre H). Utilisez le propre combustible. Vous utilisez un combustible usage. Commencez chaque saisson froide avec un combustible neuf.
Le convecteur BRULE toujours faiblement.
La mèche est trop BASSE. Remontez d'un cran le bouton de réglage de hauteur de mèche (chapitre F). Le convecteur a consommé pratiquement tout le combustible avant d’être de nouveau rempli. Après avoir placé le réservoir amovible plein, attendez 30 minutes avant d’allumer. Vous utilisez un combustible usage ou inadapté. Voir LE COMBUSTIBLE APPROPRIÉ La pièce est insuffisamment aérée. Ouvrez largement une fenêtre ou portez-la pendant quelque temps, puis laissez-la entrebaillée.
Le convecteur BRULE TROP FORT avec des flammes irregulieres.
Vous utilisez un combustible inadapté, trop volatil. Voir LE COMBUSTIBLE APPROPRIÉ. La mèche est trop élevée. Baissez d'un cran le bouton de réglage de hauteur de mèche (chapitre F).
L'allumeur.
filtre
À PROPOS de l'entretien
Votre convecteur exige peu d'entretien. Mais vous devez essuyer la poussière et les taches au moyen d'un chiffon sec. À défaut de quoi, des taches tenaces peuvent se former. Normalement, trois éléments sont sujets à l'usure:
1. Les PILES
Vous pouvez les changer vous-même. Ne jetez pas les piles usagées à la poubelle. Observez les règles en vigueur dans votre commune concernant les petits déchets chimiques.
2. La mèche
Pour prolonger la durée de vie de la mèche, vous devez lisser de temps à autre le convecteur consommer entièrement son combustible (jusqu'à ce qu'il s'éteigne de lui-même). Procédez ainsi lorsque vous constatez que la flamme devient faible. En consommant totallement son combustible, le radiateur dégage une odeur. Il vous est donc conseillé de le faire à l'extérieur de l'espace habitable. Une fois que votre mèche est en position 3, et si votre flamme reste basse, contactez votre revendeur Zbro Kamin. Il faut remplacer la mèche toutes les 3 à 4 saisons. À cet effet consultez votre distributeur Zbro Kamin.
3. L'allumeur
La durée de vie de l'allumeur sera prolongée si vous l'utilisez correctement. Changez les piles à temps et poussez le mécanisme d'allumage vers le bas sans forcer. Si le filament est rompu, l'allumeur doit être remplacé.
Le FILTRA a combustible
Vérifiez aussi régulièrement le filtre à combustible:
Enlevez le réservoir amovible 9 hors du convecteur puis retirez le filtre à combustible (fig. O). Ayez un chiffon à portée de main pour essuyer le combustible restant. Retirez le filtre à combustible et nettoyez-le avec du pétrole ou à l'aide d'une soufflette (ne nettoyez jamais à l'eau!) 3 Remettez le filtre à combustible en place dans le convecteur.
Ne démontez pas vous-même le convecteur. Pour toute réparation eventuelle, contactez toujours votre revendeur Zbro Kamin.
Avant de procéder à son entretien, laissez le convecteur refroidir.
Entreposage (fin de la SAISON)
À la fin de la saison, nous vous conseillons de faire en sorte que le convecteur consomme la totalité de son combustible puis de l'entreposer dans de bonnes conditions. Veuillez suivre les instructions suivantes:
1 Allumez le convecteur à l'extérieur de l'espace habitable et laissez-le consommer entièrement son combustible. 2 Laissez le convecteur refroidir. 3 Nettoyez le convecteur à l'aide d'un chiffon sec. 4 Retirez les piles du convecteur et conservez-les dans un endroit sec. 5 Nettoyez le filtre à combustible (chapitre H).
filtre
bouchon de transport
6 Rangez le convecteur dans un lieu sans poussière, si possible en utilisant l'emballage d'origine. Vous ne pourrez pas conserver le combustible restant pour la saison suivante. Allumez le convecteur et laissez-le consommer entièrement son combustible. Ne jetez pas le combustible n'importe où. Observez les règles en vigueur dans votre commune concernant les déchets chimiques. 7 En tout cas, commencez la nouvelle saison avec du combustible neuf. Lorsque vous refaites usage de votre convecteur, suivez les instructions de nouveau (des chapitre A).
Afin d'éviter les fuites de combustible durant le transport du convecteur, vous devez prendre les précautions suivantes:
Laissez le convecteur refroidir. Retirez le réservoir amovible du convecteur et retirez le filtre à combustible (fig. O). Ce dernier peut goutter un peu; gardez un chiffon à portée de main. Conservez le filtre et le réservoir amovible indépendamment du convecteur. 3 Mettez le bouchon de transport à la place du filtre à combustible (fig. P) et enfoncez-le bien. 4 Transportez le convecteur toujours en position verticale.
| Allumage | électrique | |
| Combustible | Combustible liquide pour apparèils | |
| mobiles de chauffage (Arrêté du 8/1/1998) | ||
| Puisance calorifique max. | 200 g/h | 2400 Watt |
| Volume conseillée de la pièce (m3)** | minimum 40 | maximum 85 |
| Consommation de combustible (l/heure)* | 0,25 | |
| Consommation de combustible (g/heure)* | 200 | |
| Autonomie du réservoir (heures) | minimum 16 | |
| Contenance du réservoir amovible (litres) | 4 | |
| Poids (kg) | 8 | |
| Dimensions (mm) | largeur | 428 |
| (plaèteau inférieur compris) | profondeur | 295 |
| hauteur | 455 | |
| Accessoires | pompe à main, bouchon de transport | |
| piles, bouchon "ouverture main propre" | ||
| Piles | 2x LR20, MN1300, alkaline 1,5V | |
| Type mêche | F | |
| * En cas de réglage en position maximale | ** Ces valeurs sont données à titre indictif | |
Le marquage CE correspond à la conformité aux normes EN 60-335 partie 1 (1995) et EN 50-165 (08/97)
Votre convecteur est couvert par une garantie de 2 ans à compter de la date d'achat. Durant cette période, tous les vices de fabrication ou de conception seront réparés gratuitement. De plus, les règles suivantes s'appliquent :
1 Nous rejetons expressément toute autre demande d'indemnisation, y compris en cas de préjudice indirect. 2 La réparation ou le changement de pièces effectués dans la période de garantie n'entraîne pas la reconduction de la garantie. 3 La garantie ne s'applique pas dans les cas suivants : modifications apportées au convecteur, usage de pièces non d'origine, réparations du convecteur effectuées par des tiers. 4 Les pièces sujettes à l'usure normale, comme la mèche, les piles, la spirale d'allumage et la pompe à main ne sont pas couvertes par la garantie. 5 La garantie s'applique uniquement si vous présentez le bon d'achat d'origine, daté et ne portant pas de modifications. 6 La garantie ne s'applique pas en cas de dommage occasionné par des manipulations non conformes au manuel d'utilisation, par une négligence ou par l'usage de combustible non approprié ou usage. Un combustible non approprié peut même être dangereux*. 7 Les frais d'expédition et les risques liés à l'envoi du convecteur ou de ses pièces sont toujours à la charge de l'acheteur.
En cas de problème, consultez le manuel d'utilisation. Si le problème persiste, consultez votre revendeur.
- Les matières hautement inflammables, par exemple, peuvent produire une combustion incontrollable avec, pour conséquence, un jaillissement des flammes. Dans ce cas, n'essayez pas de déplacer le convecteur mais éteignez-le immédiatement (voir le chapitre E). En cas d'urgence, vous pouvez utiliser un extincteur mais uniquement du type B: extincteur à acide carbonique ou à poudre.
10 Conseils pour un usage en toute sécurité
1 Attirez l'attention des enfants sur la présence d'un convecteur en combustion. 2 Ne déplacez pas le convecteur lorsqu'il chauffe ou s'il est encore brûlant. Dans ces conditions, il ne faut pas ajouter du combustible ni entreprendre l'entretien du convecteur. 3 Placez l'avant du convecteur à au moins 1,5 mètre du mur, des rideaux et des meubles. 4 N'utilisez pas le convecteur dans des pièces poussiéreuses ni dans des endroits à fort courant d'air. Dans ces deux cas, la combustion ne sera pas optimale. 5. Eteignez le convecteur avant de sortir ou d'aller vous coucher. 6 Conservez le combustible exclusivement dans des réservoirs et bidons adaptés. 7 Veillez à ce que le combustible ne soit pas exposé à la chaleur ou à des écarts de température extrêmes. Conservez le combustible toujours dans un endroit frais, sec et sombre (la lumière solaire dégrade la qualité du combustible). 8 N'utilisez jamais le convecteur dans des endroits où des gaz, solvants ou vapeurs nocifs (par exemple: gaz d'échappement ou vapeurs de peinture) peuvent être présents. 9 Le plateau supérieur du convecteur devient brûlant. Ce n'est pas permis de couvrir le convecteur (risque d'incendie). 10 Aérez toujours suffisamment.

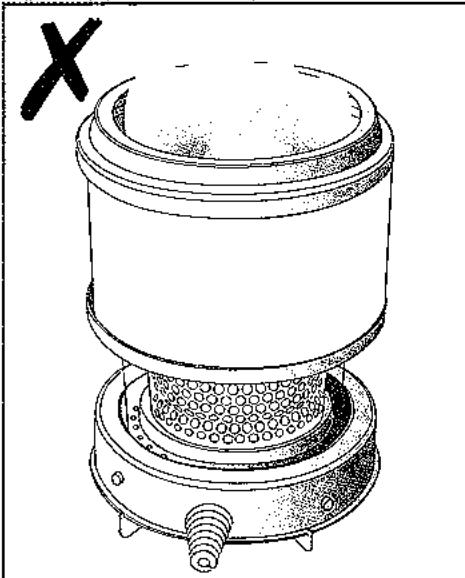

Le changement de la mèche
M AVANT DE COMMENCER A CHANGER LA MECHE, LE CONVECTEUR DOIT ETRE ETEINT ET TOTALEMENT REFROIDJI.
1 Ouvrez le couvercle de réservoir et retirez le réservoir amovible du convecteur. 2 Retirez les piles du logement de piles. 3 Vérifiez si le mécanisme de réglage de hauteur de la flamme et le mécanisme d'allumage sont en position haute. Puis enlevez les deux embouts en tirant. 4 Soulevez la grille hors de la rainure et tirez-la vers l'avant. Otez le brûleur du convecteur. Fermez la grille. 5 Dévissez les trois vis situées en bas du manteau du convecteur. Tirez le manteau légèrement vers l'avant puis dégagez-le du socle. Dévissez les vis papillons. 6 Soulevez le support du brûleur de manière à ce que la mèche soit visible. Posez le support de brûleur près du convecteur. (Veillez à ce que le câblage ne se détache pas). 7 Poussez le mécanisme de réglage de hauteur de la flamme vers le bas de manière à ce que le mécanisme de mèche se trouve dans la position la plus élevée. 8 Tournez l'anneau (avec la mèche) le plus possible dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il se détache puis dégagez-le du convecteur. 9 Retirez la mèche de l'anneau-mèche.
10 Placez la mèche neuve dans l'anneau-mèche et enfoncerez fermement les broches de mèche dans les trous de l'anneau-mèche. 11 Remettez l'anneau-mèche (avec la mèche) en place en enfonçant les deux grandes broches situées à l'extérieur du support dans la rainure du mécanisme de mèche. Puis tournez l'anneau-mèche dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit bien fixé. 12 Remettez le support de brûleur en place. 13 Serrez manuellement les vis papillons. 14 Vérifiez le fonctionnement du mécanisme de mèche en poussant le mécanisme de réglage de hauteur de la flamme vers le bas et poussez la touche de sécurité. Répétez cette opération un certain nombre de fois. 15 Vérifiez le fonctionnement du mécanisme de renversement en poussant entièrement le mécanisme de réglage de hauteur de la flamme vers le bas et en basculant le plomb. 16 Remettez le manteau en place et serrez les trois vis. Remettez ensuite le brûleur en place. Vérifiez si ce dernier se trouve bien en place en le déplacant un peu à gauche et à droite avec la poignée. Fermez la grille. 17 Remettez en place le réservoir amovible rempli. 18 Placez les piles dans le logement de piles (faites attention aux pôles + et -). Après avoir placé le réservoir amovible et les piles, vous devez attendre 1 heures avant d'allumer le convecteur.
