Type de produit	Chauffage d'appoint à pétrole
Caractéristiques techniques principales	Chauffage à combustion directe, capacité de chauffage jusqu'à 140 m²
Alimentation électrique	Non électrique, fonctionne avec du pétrole
Dimensions approximatives	Hauteur : 63 cm, Largeur : 39 cm, Profondeur : 39 cm
Poids	Environ 15 kg
Compatibilités	Compatible avec le pétrole Zibro et autres combustibles similaires
Type de batterie	Non applicable
Tension	Non applicable
Puissance	Max 3,5 kW
Fonctions principales	Chauffage, régulation de la température, sécurité anti-basculement
Entretien et nettoyage	Nettoyage régulier du réservoir et du brûleur, vérification des filtres
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente Zibro
Sécurité	Équipé de dispositifs de sécurité contre les surchauffes et les basculements
Informations générales utiles	Idéal pour une utilisation en intérieur, ne pas utiliser dans des espaces mal ventilés

FOIRE AUX QUESTIONS - R 14 ZIBRO

Comment allumer le ZIBRO R 14 ?

Pour allumer le ZIBRO R 14, tournez le bouton de régulation de température sur la position désirée puis appuyez sur le bouton d'allumage.

Que faire si le ZIBRO R 14 ne s'allume pas ?

Vérifiez que le réservoir de combustible est plein et que la prise électrique fonctionne. Assurez-vous également que le thermostat est réglé à une température supérieure à la température ambiante.

Comment nettoyer le ZIBRO R 14 ?

Débranchez l'appareil et laissez-le refroidir. Nettoyez l'extérieur avec un chiffon doux et humide. Pour l'intérieur, retirez le réservoir de combustible et nettoyez-le avec un produit adapté.

Quel type de combustible utiliser pour le ZIBRO R 14 ?

Utilisez uniquement du combustible kerosène de haute qualité, spécifiquement conçu pour les chauffages à pétrole.

Comment régler la température sur le ZIBRO R 14 ?

Pour régler la température, tournez le bouton de régulation de température jusqu'à atteindre le niveau désiré. Le chauffage ajustera automatiquement sa puissance.

Que faire si le ZIBRO R 14 dégage une odeur ?

Une légère odeur peut être normale lors de la première utilisation. Si l'odeur persiste, vérifiez s'il y a des fuites de combustible et nettoyez le brûleur.

Quelle est la capacité du réservoir du ZIBRO R 14 ?

Le réservoir du ZIBRO R 14 a une capacité d'environ 5 litres de combustible.

Comment éteindre le ZIBRO R 14 en toute sécurité ?

Pour éteindre le ZIBRO R 14, tournez le bouton de régulation de température à la position '0' et attendez que le brûleur s'arrête complètement avant de débrancher l'appareil.

Quel est le niveau sonore du ZIBRO R 14 ?

Le ZIBRO R 14 fonctionne à un niveau sonore d'environ 35 dB, ce qui est relativement silencieux.

MODE D'EMPLOI R 14 ZIBRO

Nous vous remercions de la confiance que vous avez bien voulu témoigner à notre marque en choisissant un appareil mobile de chauffage à combustible liquide. Vous venez d'acquérir un produit de qualité, qui vous donnera entière satisfaction durant de très nombreuses années. A condition, bien sûr, de respecter les consignes d'utilisation. C'est pourquoi nous vous invitons vivement à consulter ce manuel afin d'assurer à votre appareil une durée de vie optimale.

Les produits sont garantis contre tout vice de fabrication ou de conception (hors consommables) pendant une durée de 2 ans à compter de leur date d'achat.

Nous vous souhaitons beaucoup de chaleur et de comport avec votre appareil.

Bien cordialement,

PVG International b.v.

Service-Consommateurs

1 LISEZ PREALABEMENT LE MANUEL D'UTILISATION.

2 EN CAS DE DOUTE, CONTACTEZ VOTRE REVENDEUR.

3 POUR LIRE, DEPLIEZ LA DERNIÈRE PAGE.

Dans les grandes LIGNES

Voici, dans les grandes lignes, la marche à suivre pour utiliser votre appareil mobile de chauffage à combustible liquide. Le MANUEL D'UTILISATION (page 5 et suivantes) reprend chaque étape en détail.

1 Retirez les différents emballages (voir le chapitre A, fig. A). 2 Remplissez le réservoir amovible et attendez 30 minutes avant d'allumer l'appareil mobile de chauffage à combustible liquide (voir le chapitre B, fig. I). 3 Placez les piles dans leur logement 12 (voir le chapitre A, fig. H). 4 Vérifiez le positionnement du brûleur ④ celui-ci doit être vertical (voir le chapitre A, fig. E). 5 Allumez l'appareil en tournant à fond le bouton central 2 à droite puis en appuyant doucement sur le mécanisme d'allumage 3 (voir chapitre C, fig. K et L). 6 Après allumage de l'appareil, il vous faut attendre 10 à 15 minutes avant de pouvoir contrôler si l'appareil fonctionne bien (voir le chapitre D). 7 Eteignez l'appareil à pétrole (voir le chapitre E).

Le remplissage du réservoir doit se faire (sécurité contre l'incendie):

• soit appareil à l'arrêt,
• soit dans un autre local que celui où est installé le chauffage,
• dans tous les cas, l'utilisateur doit vérifier la bonne fermeture de son réservoir rechargé en dehors de toute source de chaleur ou de deux nus (voir le chapitre B).
• Voiture appareil dégagera une odeur de 'neuf' en chauffant pour la première fois.
• Conservez votre combustible dans un endroit frais, à l'abri de la lumière après avoir fermé le ou les bidons avec le bouchon d'origine.
• Le combustible vieillit. Utilisez à chaque début de saison de chauffage du nouveau combustible.
• Le combustible à utiliser doit être uniquement un combustible pour chauffage mobile à combustible liquide conforme aux arrêtés du 08/01/1998 et 18/07/2002. L'usage de tout autre combustible est interdit. Si vous chauffez au pétrole de la marque Zibro, vous êtes assuré d'avoir un combustible de bonne qualité et conforme aux arrêtés mentionnés ci-dessus.
• Si vous changez de marque et/ou de type de pétrole, vous devez d'abord vous assurer que l'appareil mobile de chauffage à combustible liquide Zibro consomme entièrement le combustible présent.

Important

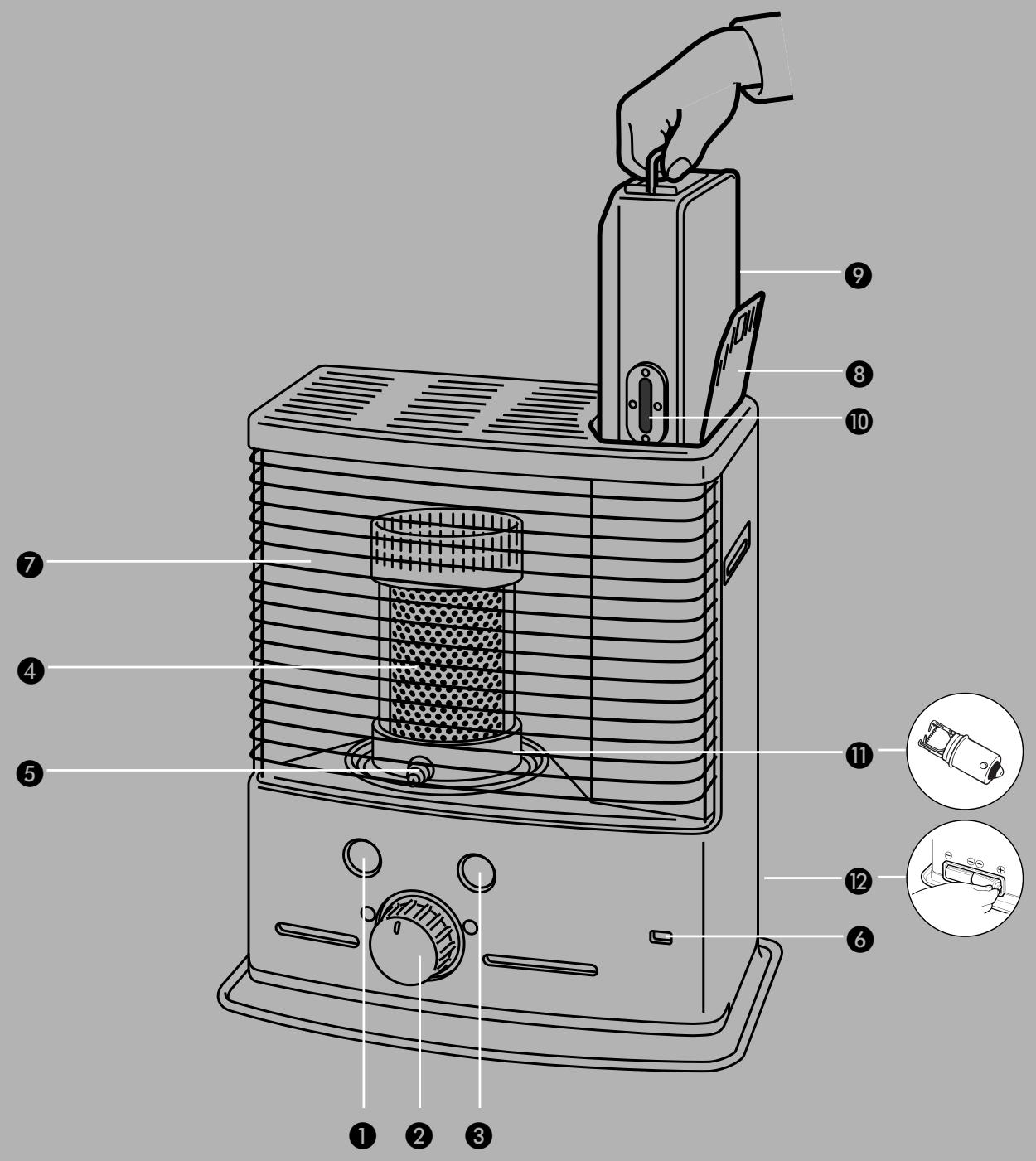

Bouton de sécurité Bouton central Mécanisme

d'allumage Brûleur Poignée du brûleur Indicateur du combustible Grille Couvercle du réservoir amovible Réservoir amovible Jauge de combustible du réservoir amovible Allumeur Logement des piles

Aérés toujours suffisamment

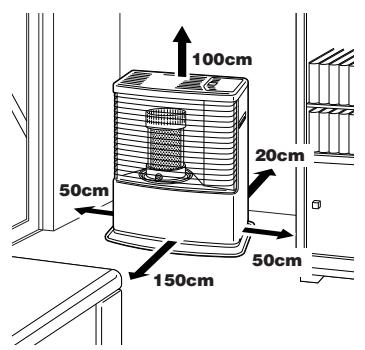

Quel que soit le modèle, vous devez toujours prévoir une pièce de volume minimal afin d'utiliser l'appareil en toute sécurité, sans aération supplémentaire. Si le volume de la pièce est plus petit que celui préconisé, vous devez toujours entrebailler une fenêtre ou une porte (± 2,5 cm). Il est important que chaque pièce où l'appareil est utilisé soit munie d'une entrée d'air suffisante et d'une sortie d'air efficace (section minimale de 50 cm² pour chaque orifice). N'utilisez pas votre appareil dans les pièces insuffisamment aérées ou situées au-dessous du niveau du sol et/ou au-dessus du niveau plus haut que 1500 mètres, ni dans les caravanes, les bateaux et les cabines de véhicules. Toute modification du système de sécurité est interdite, car dans ce cas, nous ne pourrons plus garantir le bon fonctionnement du contrôleur d'atmosphère. En cas de doute, consultez votre revendeur.

Votre appareil a été conçu pour fonctionner avec du pétrole pur, de haute qualité et dénué d'eau, comme du pétrole de la marque Zibro. Seuls ces combustibles vous assureront une combustion propre et optimale. Réclamez-les chez votre revendeur ou consultez notre site internet pour l'adresse de nos points de ventes.

Un combustible de moins bonne qualité peut se traduire par:

un dépôt de carbone excessif sur la mèche une combustion imparfaite une réduction de la durée de vie de l'appareil un dégagement de fumée et/ou de mauvaise odeur un dépôt sur la grille ou le manteau

Un combustible approprié est donc essentiel pour un usage sûr et durable de votre appareil.

Le chauffage mobile à combustible liquide est un appareil de chauffage d'appoint, à fonctionnement intermittent.

Pour une utilisation convenable, l'utilisateur doit respecter les prescriptions suivantes :

Interdiction

-d'utiliser le chauffage mobile à combustible liquide dans les caravanes, les bateaux et les cabines de véhicules -d'utiliser le chauffage mobile à combustible liquide dans les pièces insuffisamment aérées (se reporter au volume minimal à chauffer dans le tableau des caractéristiques) ou situées en dessous du niveau du sol et / ou au-dessus du niveau plus haut que 1500 mètres -de toute intervention par l'utilisateur sur les dispositifs de sécurité du chauffage.

Seul un combustible approprié vous garantit un usage sûr et durable de votre appareil.

Vous trouverez ce bouchon de transport séparément dans le carton. Pour transporter l'appareil dans votre véhicule, utilisez obligatoirement le bouchon de transport. Il faut donc bien le conserver!

L'utilisation de ce type de chauffage dans les locaux recevant du public (ERP) doit faire l'objet d'une démarche réglementée. Il est impératif de se renseigner auprèsant.

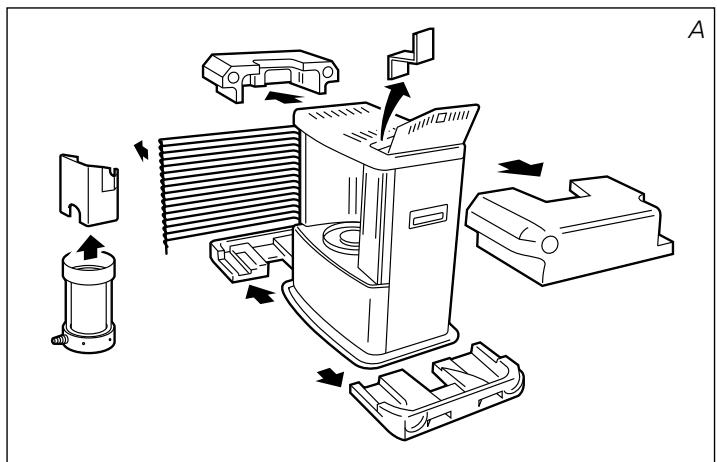

1 Retirez avec précaution votre appareil du carton et vérifiez-en le contenu. En plus de l'appareil, vous devez disposer:

d'un bouchon de transport du présent manuel d'utilisation

Conserve le carton et l'emballage (fig. A) à des fins d'entreposage et/ou de transport.

2. Retirez les calages de protection :

Soulevez la grille hors de la rainure (fig. B) et tirez-la vers l'avant. Tirez sur les deux côtés de l'emballage en poussant légèrement vers le bas (fig. C). Enlevez la chambre de combustion et autres protections situées sous la chambre de combustion (fig. D). Remettez le brûleur en place. Le brûleur se trouve bien positionné si, à l'aide de la poignée ⑤, vous pouvez le déplacer sans effort légèrement à gauche et à droite (fig. E). Ouvrez le couvercle du réservoir amovible 8 et retirez la cale de carton.

3 Remplissez le réservoir amovible en suivant les instructions du chapitre B. 4 Placez les piles dans leur logement 12, situé à l'arrière de l'appareil, à petrole (fig. F). Faites attention aux pôles + et -. 5 La surface du sol doit être plane. Déplacez l'appareil s'il n'est pas parfaitement horizontal. N'essayez pas de corriger sa position en mettant en dessous des livres ou un objecteur quelsconque. 6 Voiture appareil est maintenant prêt à l'emploi.

B Remplissage du combustible

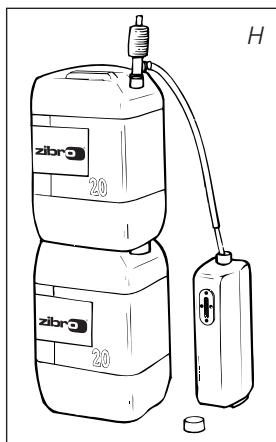

Remplissez votre réservoir amovible dans un lieu approprié (au cas où vous renverseriez du combustible). Procédez comme suit:

1 Assurez-vous que l'appareil est éteint. 2 Soulevez le couvercle 3, dégazez le réservoir amovible 9 et retirez-le de l'appareil (fig. G). Attention! Quelques gouttes de combustible peuvent encore s'écouler du réservoir. Posez le réservoir amovible (bouchon en haut) puis dévissez le bouchon du réservoir. 3 Prenez la pompe à main et introduisez le tuyau rigide dans le bidon. Veillez à ce que ce dernier soit plus haut que le réservoir amovible (fig. H). Introduisez le tuyau flexible dans l'orifice du réservoir amovible.

4 Serrez le bouton situé au-dessus de la pompe (en le tournant à droite). 5 Pressez la pompe plusieurs fois jusqu'à ce que le combustible commence à couler dans le réservoir amovible. Une fois que c'est le cas, vous n'avez plus besoin de presser la pompe. 6 Lors du remplissage, observez attentivement la jauge du niveau de combustible (fig. 1). Si celle-ci est pleine, désamorcez la pompe en desserrant le bouton situé sur la pompe (en le tournant à gauche). Ne remplissez jamais trop le réservoir, surtout si le combustible est très froid (en chauffant, le combustible se dilate). 7 Ne laissez pas le combustible encore présent dans la pompe, remettez-le dans le bidon et retirez la pompe avec soin. Vissez le bouchon du réservoir minutieusement sur le réservoir (fig. J). Essuyez le combustible éventuellement renversé. 8 Dans tous les cas, l'utilisateur doit vérifier la bonne fermeture du réservoir rechargé en dehors de toute source de chaleur ou de deux nus. Remettez le réservoir amovible dans l'appareil. Refermez le couvercle. Pensez à fermer votre bidon pour éviter des dépôts d'eau.

C Allumage de l'appareil

Au début, un appareil mobile de chauffage à combustible liquide neuf dégage une certaine odeur. Assurez donc une aération supplémentaire ou bien allumez votre appareil la première fois à l'extérieur de l'espace habitable.

Si vous utilisez l'appareil pour la première fois, vous devez, après avoir placé le réservoir amovible plein, attendre 30 minutes environ avant d'allumer. Cela permet à la mèche de s'imbiber de combustible. Procédez de la même manière lors d'un changement de mèche.

Avant d'allumer l'appareil, vérifiez toujours l'indicateur du combustible ⑥ pour savoir si vous devez complir le réservoir amovible.

Allumez toujours l'appareil en vous servant de son allumage électrique. N'utilisez jamais d'allumettes ou de briquet.

Procedez comme suit:

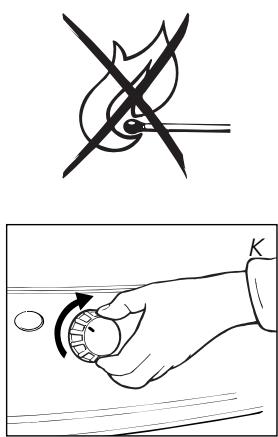

1. Tournez le bouton central 2 à droite jusqu'à la butée (fig. K). En exerçant une petite pression, vous pourriez faire tourner le bouton central un peu plus ; ce dernier revient cependant tout seul par effet ressort. 2. Appuyez sur le mécanisme d'allumage ③ (fig. L) mais pas trop fort. Dès qu'une petite flamme apparait dans le brûleur ④, vous pouvez relâcher le mécanisme d'allumage.

Si après une première utilisation de l'appareil le bouton ne tient pas enclenché. Tourner le bouton (fig. M) dans le sens inverse des aiguilles d'une montre, puis refaire l'opération inversée pour procéder à l'allumage (chapitre C).

Après allumage de l'appareil, vérifiez toujours que le brûleur 4 est bien vertical en le bougeant légèrement à l'aide de la poignée 5 vers la gauche et vers la droite (fig. E). Cela doit s'effectuer sans forcer. Si le brûleur est mal positionné, il se formera de la fumée et de la suie.

Après allumage de l'appareil, il vous faut attendre 10 à 15 minutes avant de pouvoir contrôler si l'appareil fonctionne bien. Les hauteurs maximales et minimales autorisées pour votre flamme sont indiquées figure Q. Une flamme trop haute peut provoquer la formation de fumée et de suie alors qu'une flamme trop BASSE entraîne la formation d'odeur et d'usure de la mèche. Vous pouvez régler la flamme un peu en vous servant du bouton central (fig. M).

Les causes possibles d'une flamme trop BASSE sont:

trop peu de combustible (remplissez le réservoir) combustible de mauvaise qualité (consultez votre revendeur) trop peu d'aération (entrouillez une fenêtre ou une porte) usure de la mèche (consultez votre revendeur, ou changez la mèche, voir chapitre L)

Laisser l'appareil brûler pendant 1 minute environ en position basse (fig. M). Tournez ensuite le bouton central à gauche jusqu'à la butée. La flamme s'éteindra après quelques instants.

Dans les cas d'urgence, vous pouvez éteindre l'appareil en appuyant sur la touche de sécurité ① (fig. N)

Si vous n'arrivez pas à remédier à une panne à l'aide des instructions ci-dessous, vous devez contacter votre revendeur.

L'allumage NE MARCHE PAS.

Les piles ne sont pas bien placées dans leur logement. Vérifiez (fig. F). Les piles ne sont pas assez puissantes pour l'allumage. Changez-les (fig. F). L'appareil a entièrement consommé son combustible ou bien la mèche a été changée. Après avoir remis le réservoir amovible plein en place, attendez 30 minutes avant d'allumer. Vous avez poussé le mécanisme d'allumage trop fort. Poussez moins fort (chapitre C). L'allumeur est défectueux. Consultez votre revendeur.

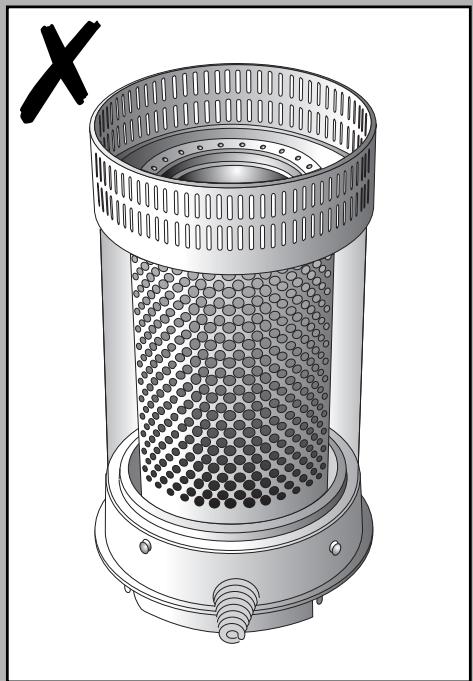

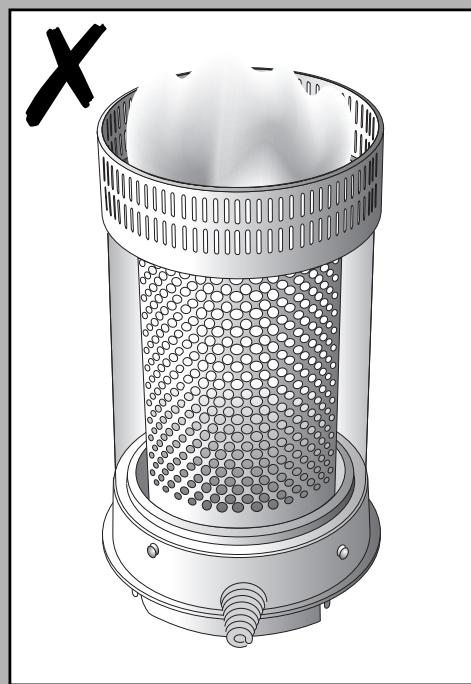

FLAMME instable et/ou SUIE et/ou ODEUR.

Le brûleur 4 n'est pas correctement placé. Mettez-le bien droit à l'aide de la poignée 5 jusqu'à ce que vous puissiez le bouger facilement légèrement à gauche et à droite. Vous utilisez un combustible usagé. Commencez chaque saison froide avec un combustible neuf. Vous utilisez un combustible inadapté. Voir LE COMBUSTIBLE APPROPRIÉ. De la poussière s'est accumulée en dessous de l'appareil. Consultez votre revendeur. La hauteur de la mèche n'est pas correcte. Consultez votre revendeur.

L'appareil s'eteint lentement.

Le réservoir amovible est vide. Voir le chapitre B. Il y a de l'humidité dans le réservoir inférieur. Consultez votre revendeur. Le haut de la mèche s'est durci. L'appareil doit consommer tout son combustible (chapitre G). Utilisez le propre combustible. Vous utilisez un combustible usage. Commencez chaque saison froide avec un combustible neuf.

L'appareil BRULE toujours faiblement.

La mèche est trop BASSE. Consultez votre revendeur. L'appareil a consommé pratiquement tout le combustible avant d'être de nouveau rempli. Après avoir placé le réservoir amovible plein, attendez 30 minutes avant d'allumer. Voir LE COMBUSTIBLE APPROPRIÉ. La pièce est insuffisamment aérée. Ouvrez largement une fenêtre ou porte pendant quelques temps, puis laissez-la entrebaillée.

L'appareil BRULE TROP FORT.

Vous utilisez un combustible inadéquat, trop volatil. Voir LE COMBUSTIBLE APPROPRIÉ. La mèche est trop élevée. Consultez votre revendeur.

Gà PROPOS de l'entretien

Votre appareil exige peu d'entretien. Mais vous devez essuyer la poussière et les taches au moyen d'un chiffon sec. À défaut de quoi, des taches tenaces peuvent se former. Normalement, trois éléments sont sujets à l'usure:

1. Les PILES

Vous pouvez les changer vous-même. Ne jetez pas les piles usagées à la poubelle. Observez les règles en vigueur dans votre commune concernant les petits déchets chimiques.

2. L'allumeur

L'allumeur tiendra plus longtemps si vous allumez l'appareil de manière appropriée. Changez les piles à temps et veillez à ne pas enforcer trop fort le mécanisme d'allumage. Si le fil à incandescence est cassé, ou déformé, vous devez remplacer l'allumeur.

3. La mèche

Pour prolonger la durée de vie de la mèche, vous devez laisser de temps à autre l'appareil consommer entièrement son combustible (jusqu'à ce qu'il s'éteigne de lui-même). Procédez ainsi lorsque vous constatez que la flamme devient faible. En consommant totalement son combustible, l'appareil dégage une odeur. Il vous est donc conseillé de le faire à l'extérieur de l'espace habitable.

Les réparations, le remplacement des pièces importantes (notamment la mèche) et le travail sur les éléments de sécurité ne doivent être exécutés que par des spécialistes agrées (et reconnus par le fabricant ou l'importateur). Avant de procéder à son entretien, laissez l'appareil refroidir.

Le remplacement de la mèche ne doit être effectué que par un spécialiste qualifié.

allumeur défaillant du fait du filament rompu.

Ne démontez pas vous-même l'appareil. Pour toute réparation eventuelle, contactez toujours votre revendeur.

Avant de procéder à son entretien, laissez l'appareil refroidir.

Entreposage (fin de la SAISON)

À la fin de la saison, nous vous conseillons de faire en sorte que l'appareil consomme la totalité de son combustible puis de l'entreposer dans de bonnes conditions. Veuillez suivre les instructions suivantes:

1 Allumez l'appareil à l'extérieur de l'espace habitable et laissez-le consommer entièrement son combustible. 2 Laissez l'appareil refroidir. 3 Nettoyez l'appareil à l'aide d'un chiffon sec. 4 Retirez les piles de l'appareil 12 et conservez-les dans un endroit sec. 5 Rangez l'appareil dans un lieu sans poussière, si possible en utilisant l'emballage d'origine. Vous ne pourrez pas conserver le combustible restant pour la saison suivante. Allumez l'appareil et laissez-le consommer entièrement son combustible. Ne jetez pas le combustible n'importe où. Observez les règles en vigueur dans votre commune concernant les déchets chimiques. En tout cas, commencez la nouvelle saison avec du combustible neuf. Lorsque vous réutilisez votre appareil, suivez les instructions de nouveau (chapitre A).

Transport

Afin d'éviter les fuites de combustible durant le transport de l'appareil, vous devez prendre les précautions suivantes :

1 Laissez l'appareil refroidir. Retirez le réservoir amovible 9 de l'appareil et retirez le filtre à combustible (fig. O). Ce dernier peut goutter un peu; gardez un chiffon à portée de main. Conservez le filtre et le réservoir amovible indépendamment de l'appareil. 3 Mettez le bouchon de transport à la place du filtre à combustible (fig. P) et serrez-le bien. 4 Transportez l'appareil toujours en position verticale.

Bouchon de transport

J SPECIFICATIONS TECHNIQUES

Allumage	électrique
Combustible	Combustible liquide pour apparèils
	mobiles de chauffage
Puisance calorifique max.	225 g/h	2700 Watt
Conseiller pour des pieces normalement airées (m3)**	minimum 45	maximum 95
Ne convient pas pour des pieces de volume inférieur à**	45m²/18m²
Consommation de combustible (l/heure)*	0,281
Consommation de combustible (g/heure)*	225
Autonomie du réservoir (heures)	minimum 14,2
Contenance du réservoir amovible (litres)	4,0
Poids (kg)	8,0
Dimensions (mm)	largeur	428
(plateau inférieur compris)	profondeur	295
	hauteur	453
Accessoires	bouchon de transport
Piles	2x R20kG, MN 1300, 1,5V, size D
Type mêche	F

• En cas de réglage en position maximale. Ces valeurs sont données à titre indicatif.

Votre appareil est couvert par une garantie de 2 ans à compter de la date d'achat. Durant cette période, tous les vices de fabrication ou de conception seront réparés gratuitement. De plus, les règles suivantes s'appliquent :

1 Nous rejetons expressément toute autre demande d'indemnisation, y compris en cas de préjudice indirect. 2 La réparation ou le changement de pièces effectués dans la période de garantie n'entraîne pas la reconduction de la garantie. 3 La garantie ne s'applique pas dans les cas suivants : modifications apportées à l'appareil, usage de pièces non d'origine, réparations de l'appareil effectuées par des tiers. 4 Les pièces sujettes à l'usure normale, comme la mèche, les piles, l'allumeur et la pompe à main ne sont pas couvertes par la garantie. 5 La garantie s'applique uniquement si vous présentez le bon d'achat d'origine, daté et ne portant pas de modifications. 6 La garantie ne s'applique pas en cas de dommage occasionné par des manipulations non conformes au manuel d'utilisation, par une négligence ou par l'usage de combustible non approprié ou usage. Un combustible non approprié peut même être dangereux*. 7 Les frais d'expédition et les risques liés à l'envoi de l'appareil ou de ses pièces sont toujours à la charge de l'acheteur.

En cas de problème, consultez le manuel d'utilisation. Si le problème persiste, consultez votre revendeur.

• Les matières hautement inflammables, par exemple, peuvent produire une combustion incontrôlable avec, pour conséquence, un jaillissement des flammes. Dans ce cas, n'essayez pas de déplacer l'appareil mais éteignez-le immédiatement (voir le chapitre E). En cas d'urgence, vous pouvez utiliser un extincteur mais uniquement du type B: extincteur à acide carbonique ou à poudre.

10 Conseils pour un usage en toute sécurité

1 Attirez l'attention des enfants sur la présence d'un appareil en combustion. 2 Ne déplacez pas l'appareil lorsqu'il chauffe ou s'il est encore brûlant. Dans ces conditions, il ne faut pas ajouter du combustible ni entreprendre l'entretien de l'appareil. 3 Placez l'appareil à au moins 1,5 mètre du mur, des rideaux et des meubles. 4 N'utilisez pas l'appareil dans des pièces poussiéreuses ni dans des endroits à fort courant d'air. Dans ces deux cas, la combustion ne sera pas optimale. 5 Éteignez l'appareil avant de sortir ou d'aller vous coucher. 6 Conservez le combustible exclusivement dans des réservoirs et bidons adaptés. 7 Veillez à ce que le combustible ne soit pas exposé à la chaleur ou à des écarts de température extrêmes. Conservez le combustible toujours dans un endroit frais, sec et sombre (la lumière solaire dégrade la qualité du combustible). 8 N'utilisez jamais l'appareil dans des endroits où des gaz, solvants ou vapeurs nocives (par exemple: gaz d'échappement ou vapeurs de peinture) peuvent être présents. 9 Le plateau supérieur de l'appareil devient brûlant. Ce n'est pas permis de couvrir l'appareil (risque d'incendie). 10 Aérez toujours suffisamment.

Le changement de la mèche

L AVANT DE COMMENCER A CHANGER LA MECHE, L'APPAREIL DOIT ETRE ETEINT ET TOTALEMENT REFROIDJI.

1 Ouvrez la porte de réserve et retirez le réservoir amovible. 2 Retirez les piles qui se trouvent dans leur logement à l'arrière de l'appareil. 3 Ouvrez la grille et retirez le brûleur puis refermez la grille. 4 Retirez le bouton central en tirant vers vous. 5 Dévissez les vis de maintien du manteau (3). Soulevez le manteau vers le haut, puis l'inclinez vers vous pour passer l'axe du bouton central. 6 Dévissez les vis papillons (4) de maintien du support mèche. 7 Retirez le support mèche. 8 Enlevez la vis qui se trouve sur l'axe du bouton central. Retirez la butée de maintien en la tirant vers vous. 9 Tournez complètement vers la droite l'axe. 10 Retirez l'ensemble support de mèche en le tirant vers le haut. 11 Retirez la mèche de l'anneau support mèche. Pour cela, retirez le crochet de maintien (ergot) du trou de l'anneau de mèche. Pour cela, il est conseillé de se munir de gants et d'un récipient pour mettre la mèche dedans une fois enlevée.

12 Prenez la mèche et positionnez les crochets de maintien (ergots) dans les trous de l'anneau support de mèche. 13 Remettez l'ensemble support de mèche dans son logement. Puis tournez complètement vers la gauche l'axe, pour que celui-ci soit en contact avec le système de cannelure qui se trouve sur le support de mèche. 14 Remettez la butée de maintien. Vissez la vis qui tient la butée de maintien. 15 Remettez le support de brûleur en place. 16 Serrez manuellement les papillons de manière égale. Pour tester le bon fonctionnement du coulissement de la mèche. Mettez la mèche en position basse puis à l'aide du système masselotte déclenchez l'appareil. Répétez quelques fois. Si la mèche n'arrive pas dans la position la plus BASSE elle a été mal montée et il faut recommencer la procédure à partir de 12. Retirez le bouton central en tirant vers vous. 18 Remettez le manteau dans sa position, les vis de maintien du manteau.

Le bouton central, ouvre la grille et repositionnez le brûleur.

19 Remettez le réservoir amovible, les piles (faites attention au pole positif et au pole négatif) et attendez 30 minutes pour que la mèche soit bien imbibée avant de mettre l'appareil en fonctionnement.
