Madera 2234001 - Toilette American Standard - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Toilette
Marque	American Standard
Modèle	Madera 2234001
Type de montage	Une pièce (monobloc)
Matériau de la cuvette	Porcelaine vitrifiée
Dimensions (L x l x H)	70 cm x 36 cm x 78 cm
Poids net	47 kg
Type de chasse	Chasse d'eau gravitaire
Volume d'eau par chasse	4,8 L (économe) / 6 L (normale)
Système de chasse	Double chasse (deux boutons)
Hauteur d'assise (sans siège)	42 cm
Diamètre de sortie	Sortie droite (verticale) 10 cm ou horizontale 7,5 cm
Distance entre les trous de fixation	20 cm (standard)
Garantie constructeur	2 ans sur les pièces
Entretien et nettoyage	Nettoyer avec un chiffon doux et un nettoyant non abrasif. Éviter l'eau de Javel et les produits acides.
Sécurité	Fixation au sol obligatoire pour éviter tout basculement. Ne pas utiliser de produits corrosifs.
Pièces détachées et réparabilité	Mécanisme de chasse, siège, joints et clapet disponibles auprès du fabricant.

FOIRE AUX QUESTIONS - Madera 2234001 American Standard

Comment installer la toilette Madera 2234001 ?

L'installation doit être réalisée par un professionnel. Assurez-vous que la bride de sol (diamètre 10 cm ou 7,5 cm) est correctement positionnée. Fixez la toilette au sol avec les boulons fournis et raccordez la chasse d'eau au tuyau d'alimentation. Un joint de cire est nécessaire pour l'étanchéité.

Quel est le volume d'eau utilisé par chasse ?

Ce modèle utilise une double chasse : 4,8 litres pour les liquides (petite chasse) et 6 litres pour les solides (grande chasse). Ces volumes respectent les normes d'économie d'eau.

Comment nettoyer la cuvette sans l'abîmer ?

Utilisez un nettoyant non abrasif et une brosse douce. Évitez les produits contenant de l'eau de Javel, du chlore ou des acides forts. Pour les taches tenaces, un mélange de vinaigre blanc et de bicarbonate peut être appliqué.

Que faire si la chasse d'eau fuit ?

Vérifiez d'abord le clapet d'évacuation dans le réservoir. Un clapet usé peut être remplacé. Si le flotteur est mal réglé, ajustez la hauteur. Consultez la notice pour le démontage du mécanisme de chasse.

Où trouver des pièces détachées pour ce modèle ?

Les pièces détachées sont disponibles auprès de votre revendeur American Standard ou en ligne. Les pièces courantes sont le mécanisme de chasse, les joints, le siège et le clapet. Utilisez le numéro de modèle Madera 2234001 pour identifier les pièces compatibles.

Quelles sont les dimensions de la toilette ?

Les dimensions approximatives sont : largeur 36 cm, profondeur 70 cm et hauteur 78 cm. La hauteur de l'assise (sans siège) est d'environ 42 cm. Vérifiez l'espace disponible dans votre salle de bain avant l'achat.

Puis-je utiliser des pastilles de nettoyage dans le réservoir ?

Il est déconseillé d'utiliser des pastilles contenant du chlore ou des agents blanchissants, car elles peuvent endommager les joints et le mécanisme de chasse. Privilégiez des nettoyants doux liquides versés directement dans la cuvette.

La toilette est-elle éligible à des aides pour économies d'eau ?

Oui, ce modèle avec double chasse 4,8/6 L répond aux critères de nombreux programmes d'économies d'eau. Renseignez-vous auprès de votre collectivité locale pour d'éventuelles subventions.

Comment régler le niveau d'eau dans le réservoir ?

Ouvrez le réservoir et repérez le flotteur. Tournez la vis de réglage (généralement un pas de vis en plastique) pour monter ou descendre le flotteur. Le niveau d'eau doit se situer environ 1 cm en dessous du trop-plein.

Quel type de siège est compatible avec ce modèle ?

Le siège doit être adapté aux toilettes une pièce avec une forme arrondie (ronde). La distance entre les trous de fixation est de 20 cm. Vous pouvez acheter un siège American Standard compatible ou un modèle universel.

MODE D'EMPLOI Madera 2234001 American Standard

MADERA 15" HEIGHT FLUSH VALVE FLOOR MOUNTED TOILETS

Model 3451, 3452, 3453, 3455, 2234.001, 2623.001, 2624.001

Thank you for selecting American Standard – the benchmark of fine quality for over 100 years. To ensure this product is installed properly, please read these instructions carefully before you begin. (Certain installations may require professional help.) Also be sure your installation conforms to local codes.

CAUTION: PRODUCT IS FRAGILE. TWO PEOPLE ARE RECOMMENDED FOR HANDLING TO AVOID BREAKAGE AND POSSIBLE INJURY!

NOTE: For proper operation product requires a minimum of 30 psi working line pressure

RECOMMENDED TOOLS AND MATERIALS

Putty Knife Sealant

Regular Screwdriver

Adjustable Wrench

Tape Measure

Carpenters Level

Flush Valve

1 Pictures may not exactly define contour of china

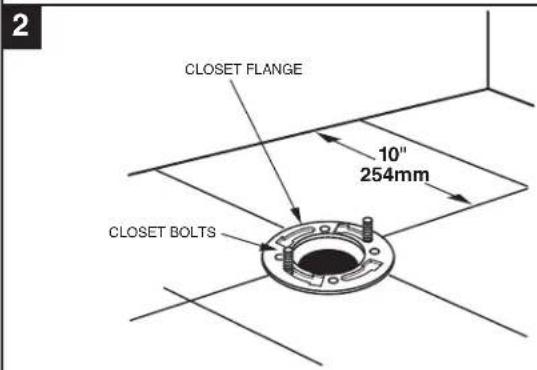

INSTALL CLOSET BOLTS

Install closet bolts in flange channel, turn 90°, and slide into place 6" (152 mm) apart and parallel to wall.

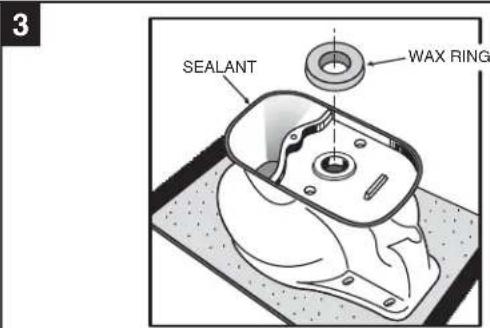

INSTALL WAX SEAL

Invert toilet on floor (cushion to prevent damage), and install wax ring evenly around waste flange (horn), with tapered end of ring facing toilet. Apply a thin bead of sealant around toilet base.

4

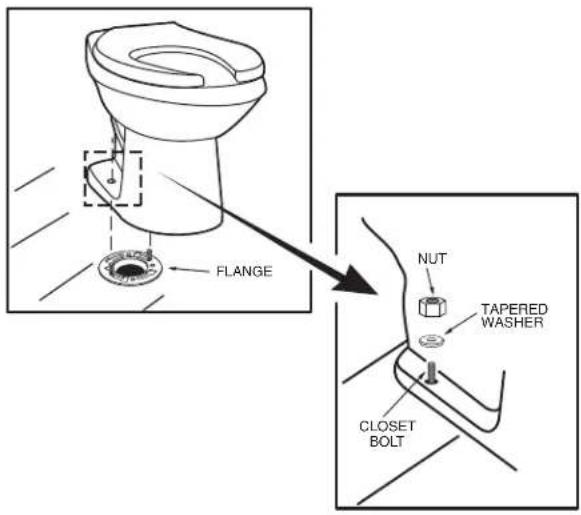

POSITION TOILET ON FLANGE

a. Unplug floor waste opening and install toilet on closet flange so bolts project through mounting holes.
b. Loosely install retainer washers and nuts. Side of washers marked "THIS SIDE UP" must face up!

5

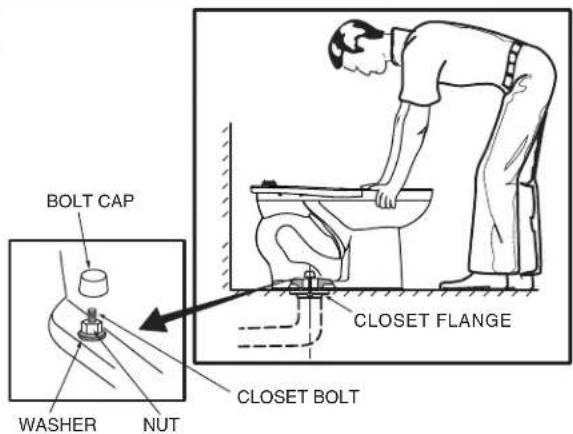

INSTALL TOILET

a. Position toilet squarely to wall and, with a rocking motion, press bowl down fully on wax ring and flange. Alternately tighten nuts until toilet is firmly seated on floor.

CAUTION:

DO NOT OVERTIGHTEN NUTS OR BASE MAY BE DAMAGED!

b. Install caps on washers. (If necessary, cut bolt height to size before installing caps.)
c. Smooth off the bead of sealant around base. Remove excess sealant.

AS AMERICA, INC. ONE YEAR LIMITED WARRANTY

If inspection of this AS America, Inc. ("American Standard") plumbing product, within one year after its initial purchase, confirms that it is defective in materials or workmanship, American Standard will repair or, at its option, exchange the product for a similar model.

This limited warranty applies only to the original purchaser and installation of these products. In the event of a limited warranty claim, proof of purchase will be required—save sales receipt.

This limited warranty does not apply to local building code compliance. Since local building codes vary considerably, the purchaser of this product should check with a local building or plumbing contractor to insure local code compliance before installation.

This limited warranty is void if the product has been moved from its initial place of installation; if it has been subjected to faulty maintenance, abuse, misuse, accident or other damages; if it was not installed in accordance with American Standard's instructions; or if it has been modified in a manner inconsistent with the product as shipped by American Standard.

American Standard's option to repair or exchange the product under this limited warranty does not cover any labor or other costs of removal or installation. IN NO EVENT WILL AMERICAN STANDARD BE LIABLE FOR THE COST OF REPAIR OR REPLACEMENT OF ANY INSTALLATION MATERIALS, INCLUDING BUT NOT LIMITED TO, TILES, MARBLE, ETC. American Standard will not be responsible for any other incidental or consequential damages attributable to a product defect or to the repair or exchange of a defective product, all of which are expressly excluded from this limited warranty. This limited warranty does not cover any liability for consequential or incidental damages, all of which are hereby expressly disclaimed, or the extension beyond the duration of this limited warranty of any implied limited warranties, including those of merchantability or fitness for an intended purpose. (Some states or provinces do not allow the exclusion or limitation of implied limited warranties, so this exclusion may not apply to you.)

This limited warranty gives you specific legal rights. You may have other statutory rights that vary from state to state or from province to province, in which case this limited warranty does not affect such statutory rights.

In the United States:

American Standard Brands

P.O. Box 6820

Piscataway, New Jersey 08855

Attention: Director of Customer Care For residents of the United States, warranty information may also be obtained by calling the following toll free number: [phone]

www.americanstandard.com

In Canada:

AS Canada, ULC

5900 Avebury Rd.

Mississauga, Ontario

Canada L5R 3M3

Toll Free: [phone]

www.americanstandard.ca

In Mexico:

American Standard B&K Mexico

S. de R.L. de C.V.

Via Morelos #330

Col. Santa Clara

Ecatepec 55540 Edo. Mexico

Toll Free: 01-800-839-1200

www.americanstandard.com.mx

THIS WARRANTY IS NOT TRANSFERABLE FROM ORIGINAL CONSUMER PURCHASER.
