FOSTEX PT20K - Haut-parleur

PT20K - Haut-parleur FOSTEX - Notice d'utilisation et mode d'emploi gratuit

Retrouvez gratuitement la notice de l'appareil PT20K FOSTEX au format PDF.

📄 1 pages Français FR ⬇ Télécharger 💬 Question IA ❓ 10 questions ⚙️ Specs
Notice FOSTEX PT20K - page 1
1 / 1
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
Type de produit Haut-parleur passif
Marque Fostex
Modèle PT20K
Catégorie Haut-parleur
Dimensions (L x H x P) 200 x 150 x 150 mm
Poids 2 kg
Puissance nominale (RMS) 20 W
Impédance 8 ohms
Réponse en fréquence 80 Hz - 20 kHz
Sensibilité 90 dB (1 W/1 m)
Type de haut-parleur 2 voies (tweeter + woofer)
Matériau du cône Papier
Finition Simili bois
Alimentation Passive (aucune alimentation requise)
Connectique Bornes à vis
Fonctions principales Reproduction sonore, monitoring studio
Utilisation recommandée Home studio, écoute critique
Accessoires inclus Aucun
Entretien et nettoyage Nettoyer avec un chiffon doux et sec. Éviter les produits chimiques.
Sécurité Ne pas exposer à l'humidité ou à des températures extrêmes. Ne pas surcharger l'enceinte.
Pièces détachées et réparabilité Pièces disponibles auprès du fabricant. Réparation par un technicien agréé.
Garantie 2 ans

FOIRE AUX QUESTIONS - PT20K FOSTEX

Comment brancher l'enceinte PT20K ?
Connectez les bornes à vis de l'enceinte à votre amplificateur à l'aide de câbles enceinte. Respectez la polarité (borne rouge au +, noire au -). Serrez fermement les bornes.
Quelle puissance d'amplificateur recommander ?
Un amplificateur délivrant entre 10 et 40 W RMS par canal est idéal. Évitez de dépasser 40 W pour ne pas endommager l'enceinte.
Puis-je utiliser l'enceinte en extérieur ?
Non, l'enceinte PT20K est conçue pour une utilisation en intérieur. L'humidité et les variations de température peuvent endommager les composants.
Comment nettoyer l'enceinte ?
Utilisez un chiffon doux et sec pour dépoussiérer le boîtier. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs.
Que faire si le son est distordu ?
Vérifiez que l'amplificateur n'est pas en surcharge (volume trop élevé). Assurez-vous que les câbles sont bien branchés. Si le problème persiste, l'enceinte peut être endommagée.
L'enceinte est-elle compatible avec un subwoofer ?
Oui, vous pouvez utiliser un subwoofer avec un filtre passe-bas. Branchez le subwoofer en parallèle à l'amplificateur ou via une sortie dédiée si disponible.
Quelle est l'impédance de l'enceinte ?
L'impédance nominale est de 8 ohms. Vérifiez que votre amplificateur supporte cette impédance.
Comment fixer l'enceinte sur un support ?
L'enceinte ne possède pas de fixation intégrée. Utilisez un support universel avec plateau ou un socle stable. Placez l'enceinte à hauteur d'oreille pour une écoute optimale.
Y a-t-il une protection thermique ?
L'enceinte PT20K ne dispose pas de protection thermique intégrée. Évitez de la faire fonctionner à puissance maximale prolongée pour prévenir la surchauffe.
Où trouver les pièces détachées ?
Les pièces détachées (tweeter, woofer, bornier) sont disponibles sur le site officiel de Fostex ou auprès de revendeurs agréés. Contactez le service client pour plus d'informations.

Questions des utilisateurs sur PT20K FOSTEX

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Haut-parleur au format PDF gratuitement ! Retrouvez votre notice PT20K - FOSTEX et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PT20K de la marque FOSTEX.

MODE D'EMPLOI PT20K FOSTEX

Fostex

PT20K

Features

* PT20K is the recommendable tweeter for beginners of 2-way system building.
* Combination with the sensitivity matched woofer PW80K, 2-way system is easy of assembling without tweeter level attenuation.
* UFLC soft dome diaphragm is light weight and has the high internal loss. Its extended high frequency characteristics realizes the flat response of music playback.
* Low distortion ferrite magnet circuit is employed. The cupper cap equipped magnetic circuit reduces the harmonic distortion and brings the clear sound.
* The magnetic fluid filled gap centers and controls voice coil excursion. It makes crossover setting in low frequency and offers wide woofer selection. Input durability is also enhanced.

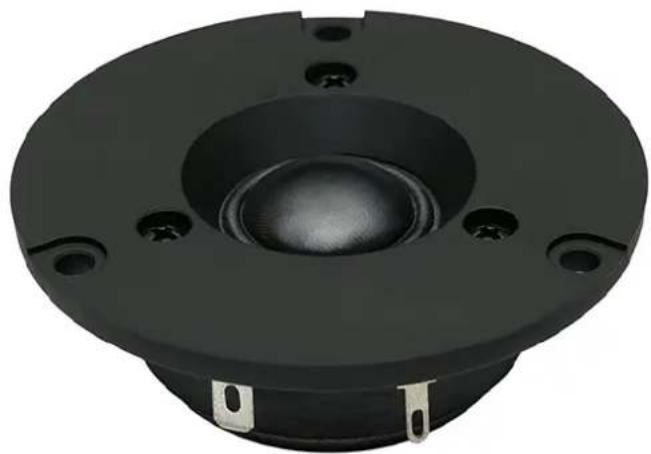

Close-up of a black speaker component with central bore and four mounting holes (no text or symbols visible)

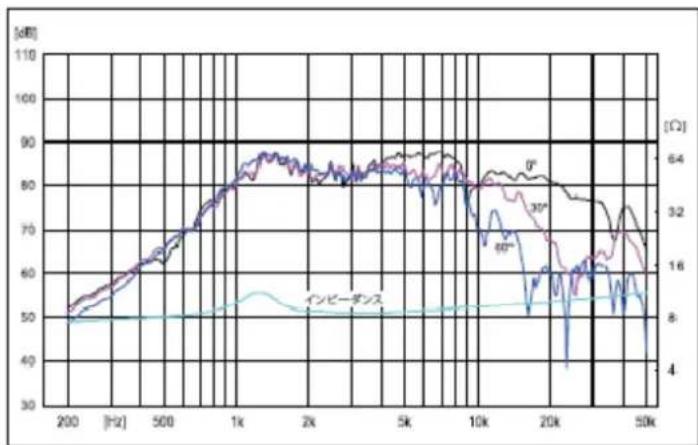

Frequency ResponseSpecifications &

Thiele/Small Parameters

Size :20mm / 0.79"
Voice Coil Diameter
: 20.4 mm / 0.8"
Frame Material :ABS
Impedance :8Ω
Reproduction Frequency Response
: 3kHz to 32kHz
Recommended Crossover Frequency
: <3kHz
Sound Pressure Level
: 84dB/W(m)
Rated Input :5W
Music Power :15W
Magnet Material :Ferrite
Magnet Weight :70g / 0.15lb
Net Weight :194g / 0.42lb

| Frequency (Hz) | Voltage (dB) | Current (Ω) | | -------------- | ------------ | ----------- | | 200 | ~50 | ~8 | | 500 | ~70 | ~8 | | 1k | ~85 | ~8 | | 2k | ~85 | ~8 | | 5k | ~85 | ~8 | | 10k | ~80 | ~8 | | 20k | ~60 | ~8 | | 50k | ~40 | ~8 |

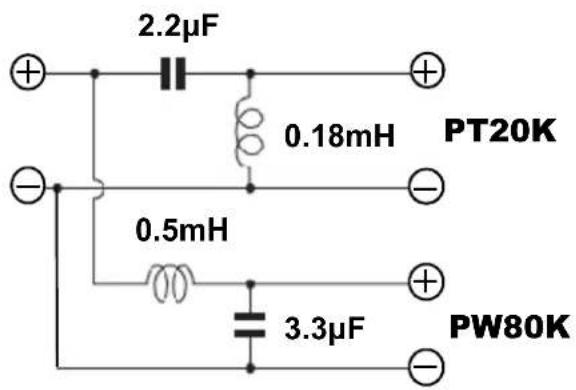

Configuration Example
2.2µF 0.18mH PT20K 0.5mH 3.3µF PW80K

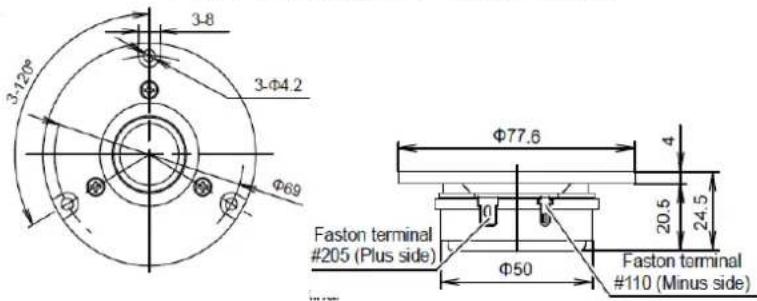

Dimensions

/ Mounting Information
3-120° 3-8 3-Φ4.2 Φ69 Φ77.6 4 20.5 24.5 Φ50 Faston terminal #205 (Plus side) Faston terminal #110 (Minus side)

Overall Diameter : 77.6mm / 3.05"
Baffle Hole Diameter : 60mm / 2.36"
Depth : 20.5mm / 0.81"
