Type de produit	Haut-parleur large bande
Marque	Fostex
Modèle	FE166NV
Diamètre nominal	16.6 cm (6.5 pouces)
Impédance	8 ohms
Puissance admissible (RMS)	30 W
Puissance maximale (crête)	60 W
Réponse en fréquence	55 Hz - 20 kHz
Sensibilité	89 dB / 1 W / 1 m
Matériau du cône	Papier traité
Type d'aimant	Ferrite
Dimensions extérieures (diamètre)	18 cm
Profondeur de montage	8 cm
Poids	1.2 kg
Utilisation recommandée	Enceinte acoustique, baffle plan, kit DIY
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec. Éviter l'humidité.
Sécurité	Respecter la puissance nominale pour éviter l'endommagement.
Pièces détachées et réparabilité	Contacter le service après-vente Fostex pour les pièces.
Informations générales	Haut-parleur large bande haute fidélité, idéal pour les enceintes DIY.

FOIRE AUX QUESTIONS - FE166NV FOSTEX

Quelle est la puissance recommandée pour amplifier ce haut-parleur ?

Il est recommandé d'utiliser un amplificateur délivrant entre 15 et 60 W RMS sous 8 ohms, en respectant la puissance maximale de 30 W RMS.

Quelles sont les dimensions exactes de montage du FE166NV ?

Le diamètre extérieur est de 18 cm et la profondeur de montage est de 8 cm. Prévoyez un trou de découpe d'environ 14.5 cm.

Ce haut-parleur convient-il pour une utilisation en baffle plan (open baffle) ?

Oui, le FE166NV est souvent utilisé en baffle plan grâce à sa réponse en fréquence étendue et sa sensibilité élevée.

Quelle est l'impédance de ce haut-parleur ?

L'impédance nominale est de 8 ohms. La résistance minimale peut descendre à 6.5 ohms.

Puis-je utiliser ce haut-parleur dans une enceinte close ?

Oui, il peut être utilisé en enceinte close ou bass-reflex. Consultez les plans d'enceinte recommandés par Fostex pour des performances optimales.

Quel type de cône est utilisé ?

Le cône est en papier traité, offrant un son naturel et détaillé, typique des haut-parleurs Fostex.

Le haut-parleur est-il livré avec des vis de montage ?

Non, les vis de montage ne sont pas incluses. Utilisez des vis à bois adaptées au diamètre des trous de fixation (4 trous).

Comment nettoyer le cône du haut-parleur ?

Utilisez un pinceau doux ou un chiffon sec. N'utilisez jamais de produits liquides ou d'air comprimé, car ils peuvent endommager le cône.

Quelle est la réponse en fréquence typique ?

La réponse en fréquence est de 55 Hz à 20 kHz, avec une courbe relativement plate pour un usage large bande.

Où puis-je trouver le plan d'enceinte recommandé pour ce modèle ?

Les plans d'enceinte sont disponibles sur le site officiel de Fostex ou dans la notice PDF. Des plans populaires incluent le design 'FE166EN'.

MODE D'EMPLOI FE166NV FOSTEX

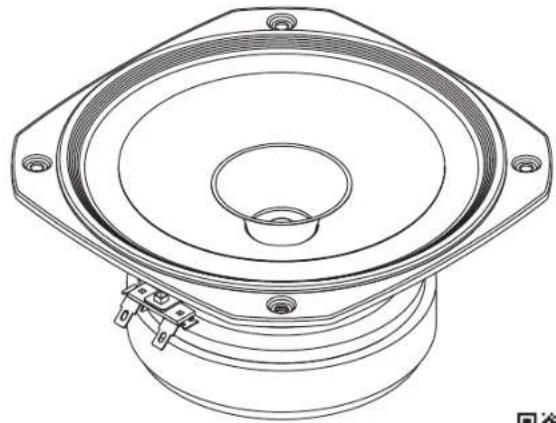

FE166NV

16cm Fullrange speaker unit

Specification Sheet

Fostex

www.fostex.jp/products/fe166nv

In accordance with our policy of continuous development, we reserve the right to change specifications without notice Printed in China 635309

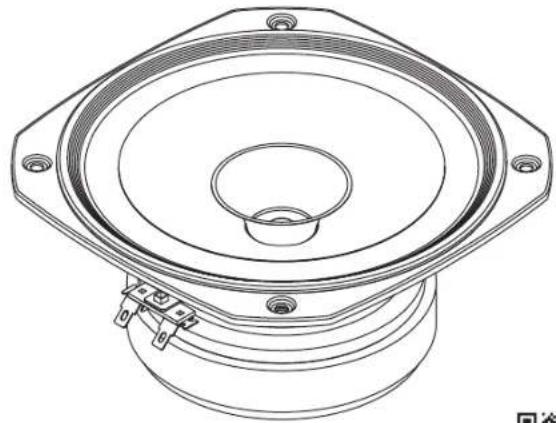

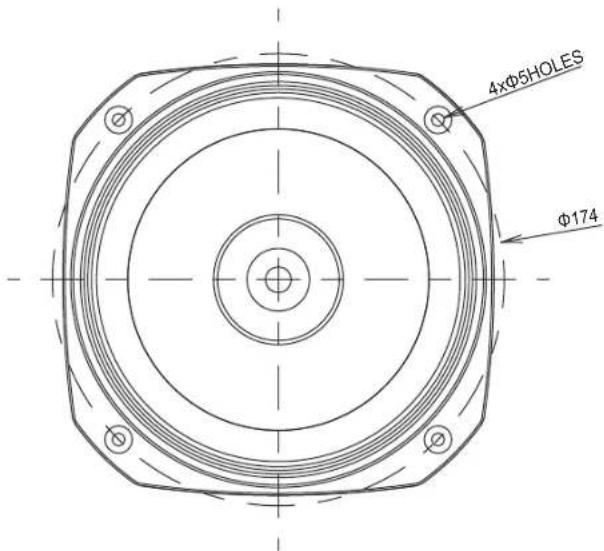

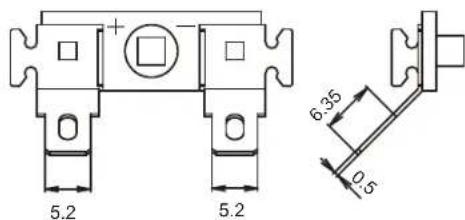

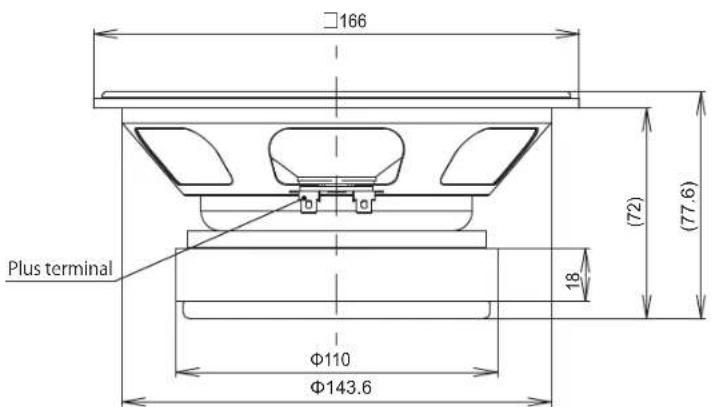

Dimensions / Polarity

Standard Accessories

Speaker unit: 1pc	Specification sheet: 1pc
Screw: 4pcs	Application sheet: 1pc
Washer: 4pcs	Safety precautions: 1pc
Spacer: 1pc	Customer registration card: 1pc

Specifications & Thiele / Small Parameters

Electrical Parameters	Nominal Impedance 8.0 ohm
	Re 7.8 ohm
	Le 0.8 mH
	fs (F0) 49.6 Hz
Mechanical Parameters	Mms (M0) 7.0 g
	Cms 1.5 mm/N
	Bl 7.7 N/A
Loss Factors	Qms 7.88 -
	Qes	0.28 -
	Qts (Q0)	0.27 -
Other Parameters	SPL (1m/1W)	94.0 dB
	Equivalent Diaphragm Radius (a) 65.0	mm
	Rated Input	22	W
	Max Input 65 W
	Overall Diameter	7166	mm
	Voice Coil Diameter	25	mm
	Reproduction Frequency Response	fs to 20k	Hz
	Vas	36.9 L
	Baffle Hole Diameter	146	mm

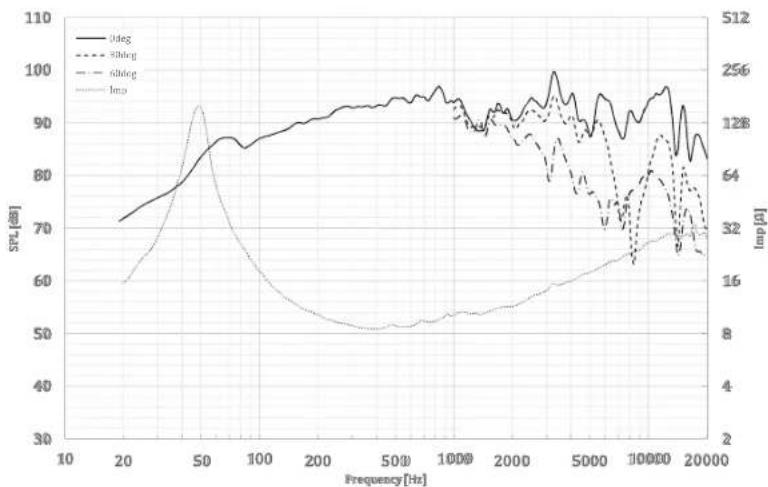

Frequency Response
FOSTER Electric Co., Ltd semi-anechoic chamber
1/24th oct smoothing / Input 2.83V(1W) / mic distance 1m

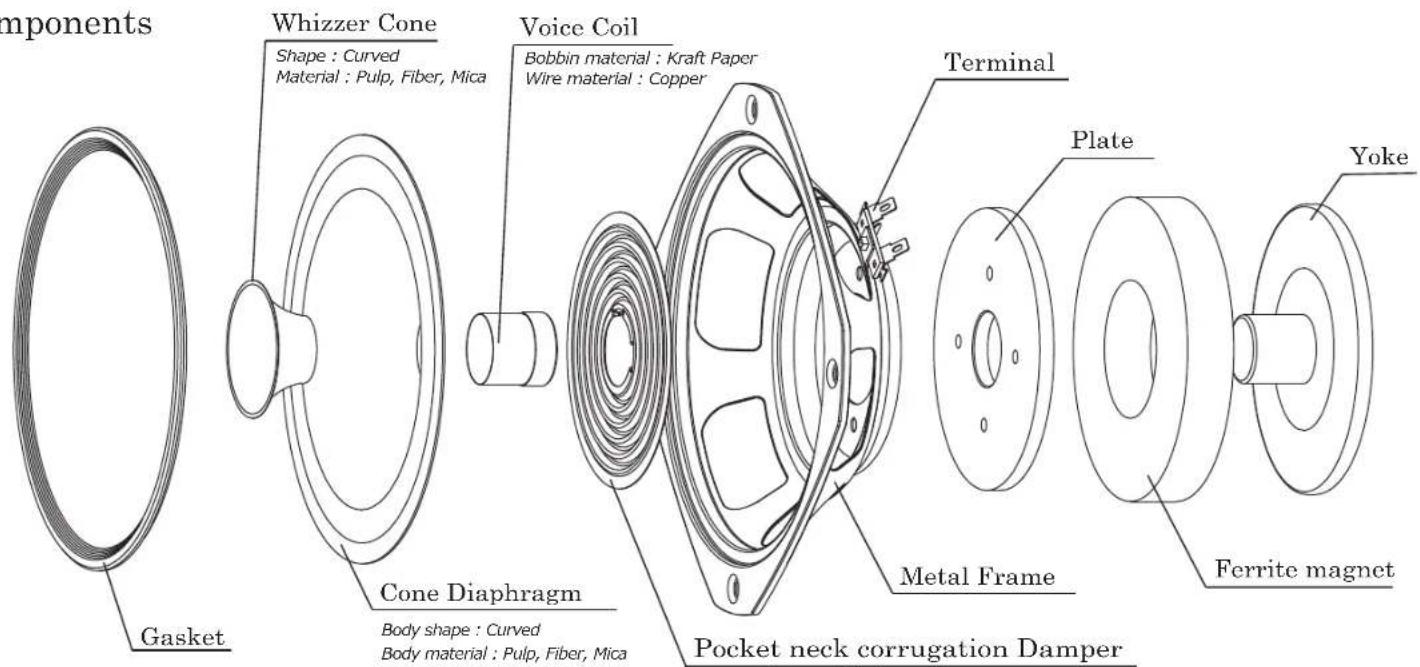

Components

material : Aramid cloth
Shape : Hi-compliance corrugation

FE166NV

16cm Fullrange speaker unit

Application Sheet

Fostex

www.fostex.jp/products/fe166nv

In accordance with our policy of continuous development, we reserve the right to change specifications without notice Printed in China 635310

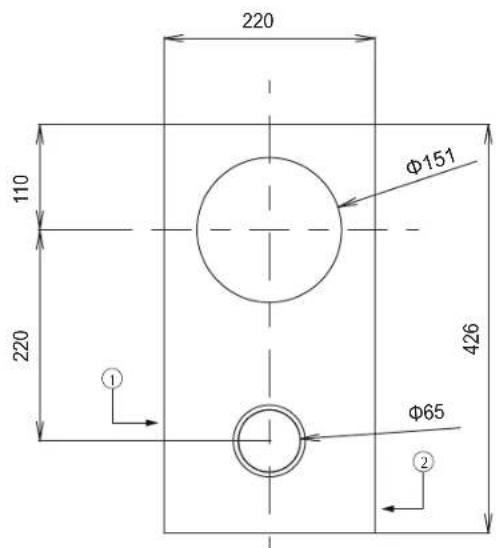

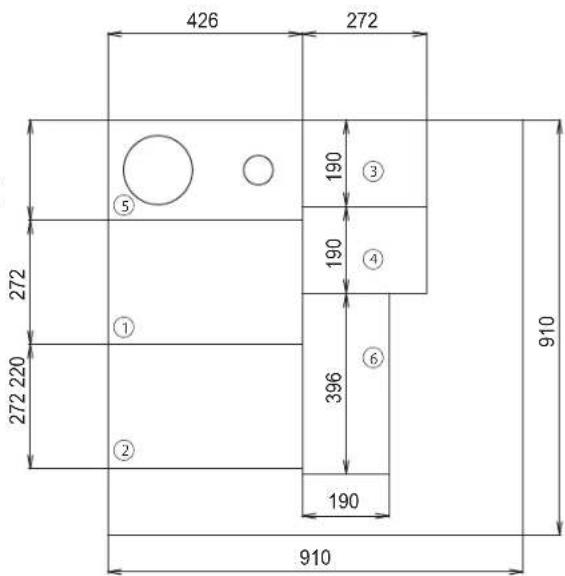

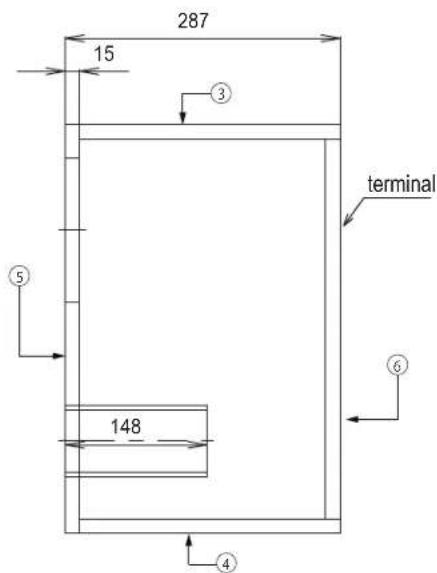

Bass Reflex type Enclosure

thickness : 15mm
※Please visit our website for more details.

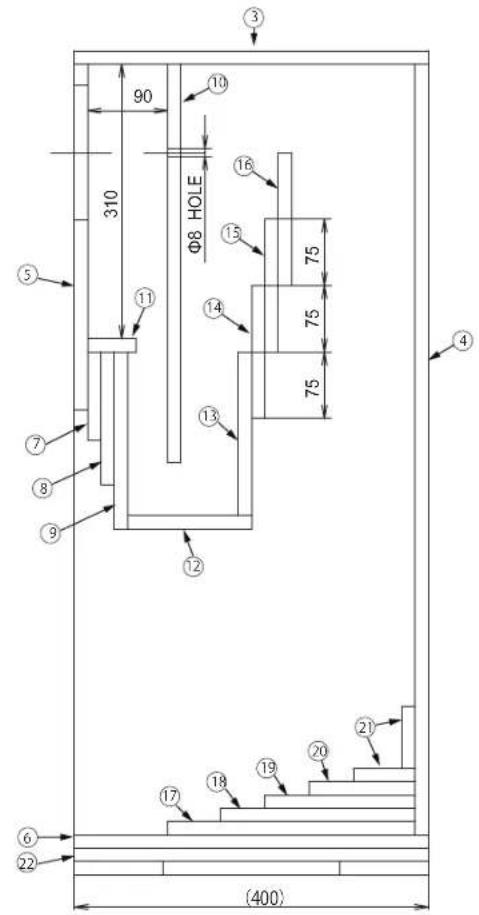

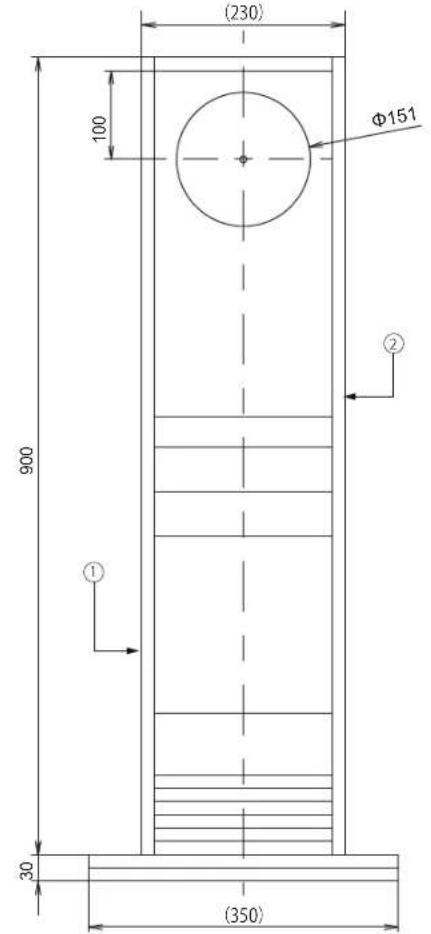

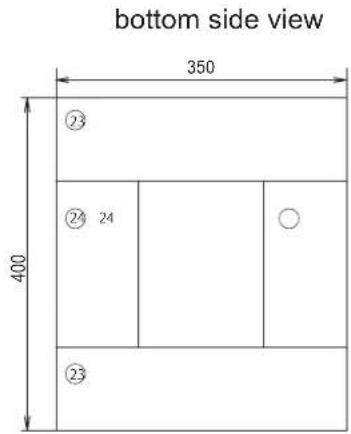

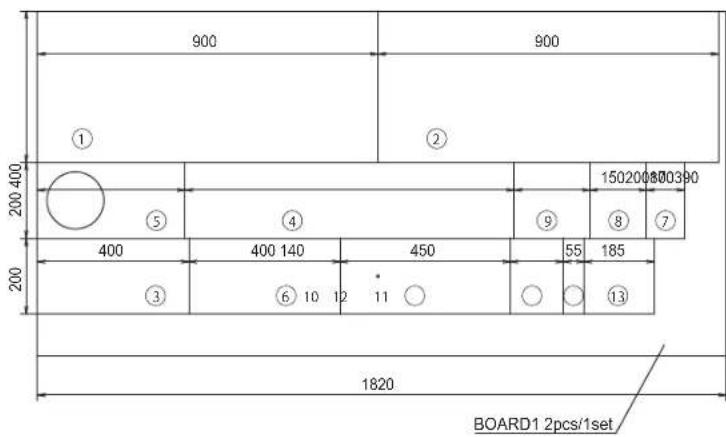

Backloaded horn type Enclosure

thickness : 15mm

※Please visit our website for more details.
