T500A Mk III - Haut-parleur FOSTEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur large bande
Marque	Fostex
Modèle	T500A Mk III
Diamètre nominal	12 cm (5 pouces)
Impédance	8 ohms
Puissance nominale	15 W
Puissance maximale	30 W
Réponse en fréquence	70 Hz - 20 kHz
Sensibilité	89 dB/W/m
Poids	0,5 kg
Dimensions (diamètre x profondeur)	120 mm x 60 mm
Matériau du cône	Papier
Type d'aimant	Ferrite
Montage	Avant ou arrière
Utilisation recommandée	Enceinte acoustique, baffle ouvert
Entretien	Nettoyer avec un chiffon doux sec
Sécurité	Ne pas exposer à l'humidité ou aux chocs
Pièces détachées	Contacter le service après-vente Fostex
Garantie	2 ans

FOIRE AUX QUESTIONS - T500A Mk III FOSTEX

Comment installer le haut-parleur ?

Fixez le haut-parleur dans un baffle ou une enceinte adaptée en utilisant les vis fournies. Respectez la polarité (+ et -) lors du raccordement.

Quelle est l'impédance du T500A Mk III ?

L'impédance nominale est de 8 ohms.

Puis-je utiliser ce haut-parleur dans une enceinte close ?

Oui, mais le volume d'enceinte recommandé est d'environ 5 à 10 litres pour une réponse optimale.

Faut-il un rodage pour ce haut-parleur ?

Un rodage de 50 à 100 heures à faible puissance permet d'assouplir la suspension et d'améliorer la qualité sonore.

Comment nettoyer le cône en papier ?

Utilisez un pinceau doux ou un chiffon microfibre sec. Évitez tout produit liquide qui pourrait endommager le cône.

Quelle puissance d'amplification est recommandée ?

Un amplificateur délivrant 10 à 30 W par canal est idéal pour ce haut-parleur.

Puis-je l'utiliser dans une voiture ?

Oui, mais protégez-le de l'humidité et des températures extrêmes. Un montage dans un caisson adapté est conseillé.

Quelle est la réponse en fréquence ?

La réponse en fréquence est de 70 Hz à 20 kHz.

Comment connecter les fils ?

Utilisez des câbles de section adaptée (1,5 mm²) et connectez le fil rouge à la borne + et le noir à la borne -.

Où trouver la notice complète ?

Téléchargez la notice PDF sur notice-facile.com en recherchant le modèle T500A Mk III.

MODE D'EMPLOI T500A Mk III FOSTEX

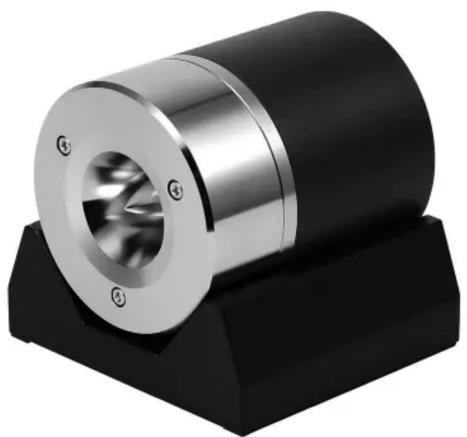

Horn Super Tweeter

T500A MkIII

Le T500A MkIII est le modèle haut de gamme des super tweeters à pavillon haute performance. Il offre une reproduction des hautes fréquences s'étendant bien au-delà de la plage audible, avec d'excellents transitoires, et réalise un son naturel, pénétrant et expressif.

Caractéristiques principales

* Diaphragme annulaire en magnésium pur Le diaphragme annulaire en magnésium pur nouvellement développé réduit le cri aigu caractéristique des métaux et réalise une reproduction des ultra-hautes fréquences avec une puissance de pénétration, grâce à une épaisseur de matériau et un traitement de surface optimisés. * Circuit magnétique interne en Alnico à faible distorsion

Le circuit magnétique constitué d'aimants Alnico à deux couches possède une densité de flux magnétique élevée. La distorsion de courant est considérablement réduite grâce à l'application d'un placage de cuivre sur la surface de la pièce polaire, ce qui permet d'obtenir une haute qualité sonore.

* Pavillon en laiton plaqué platine / égaliseur Équipé d'un pavillon cylindrique de précision et d'un égaliseur en laiton massif, avec un traitement de surface par placage de platine, il offre un son à montée rapide, naturel et très transparent. * Bornes plaquées or pour fiches banane / câblage en alliage cuivre-argent

Les bornes d'entrée sont plaquées or et compatibles avec les fiches bananes. Les câblages internes utilisent un fil unique en alliage cuivre/argent de haute qualité de diamètre 1,4 mm.

* Anneau de diaphragme en tungstène

Une feuille de tungstène à effet d'amortissement élevé est utilisée pour l'anneau de diaphragme qui soutient le diaphragme et réduit la détérioration de la qualité sonore en évitant les vibrations inutiles.

* Base de tweeter en placage de noyer

Il est livré avec une base de tweeter qui peut supporter solidement le corps lourd du tweeter. La surface est recouverte de placage de noyer et teintée en brun foncé pour donner une apparence élégante.

Mode d'emploi

* Ne connectez jamais ce produit directement à un amplificateur de puissance sans passer par un circuit de filtrage, et n'effectuez pas de test de continuité avec une pile. Cela pourrait endommager sa bobine mobile, provoquant une coupure, un bruit anormal ou d'autres défaillances. * Réglez la fréquence de coupure en fonction de la reproduction des hautes fréquences du système avec lequel il doit être combiné. Réglez la fréquence de coupure à 7 kHz ou plus pour ce produit. * Lorsqu'il est combiné avec un système à haut rendement, il peut être utilisé dans un réseau 6 dB/octave ne comprenant qu'un condensateur. Nous recommandons une valeur de condensateur de 1,5 µF ou moins. Si le niveau de sortie du tweeter est trop élevé, il est préférable d'utiliser un atténuateur pour ajuster le niveau. * Si vous utilisez ce produit dans un système à 2 ou 3 voies, nous recommandons un réseau de 12 dB/octave ou plus pour éviter les interférences dans la bande de fréquence de croisement et pour assurer une connexion aussi fluide que possible. Si le niveau de sortie du tweeter est trop élevé, il est préférable d'utiliser un atténuateur pour ajuster le niveau. * Les composants utilisés dans le circuit de filtrage affecteront la qualité sonore, alors sélectionnez les pièces de la plus haute qualité possible.

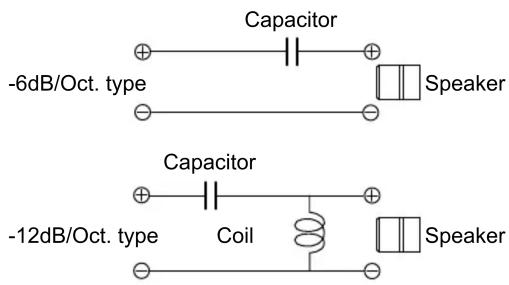

Schéma du réseau

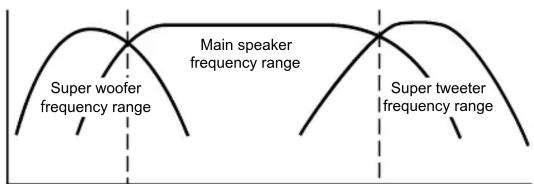

Utilité du super tweeter

L'ajout d'un super tweeter à un système de haut-parleurs existant permet non seulement d'étendre la reproduction de la gamme des hautes fréquences, mais aussi d'améliorer les caractéristiques transitoires pour améliorer la netteté, la clarté et la sensibilité du son, et d'augmenter la capacité d'expression. Les caractéristiques de phase du haut-parleur seront également améliorées, et la localisation de l'image sonore deviendra plus claire, permettant une reproduction musicale réaliste. Un effet similaire peut être obtenu en ajoutant un super woofer, qui renforce la gamme des basses fréquences et son niveau de pression acoustique, mais l'ajout d'un super tweeter améliorera encore davantage les performances globales telles que l'expressivité et le réalisme de la reproduction musicale.

50 ~ 100 Hz, 7 kHz ou plus

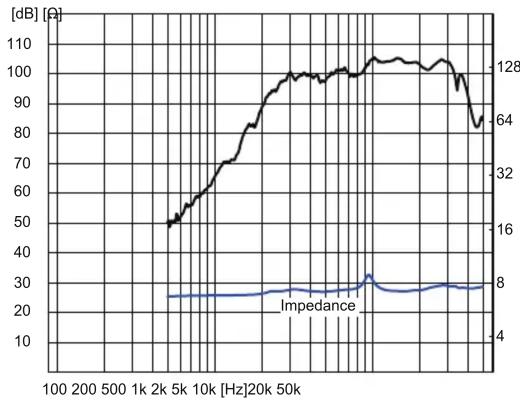

■ Spécifications ■ Réponse en fréquence

Impédance : 8 Ω

Réponse en fréquence de reproduction : 7 kHz ~ 40 kHz (-10 dB)

Niveau de pression acoustique : 104 dB/W (1 m)

Puissance nominale : 15 W (NOM.)

Fréquence de coupure : 3,5 kHz

Fréquence de croisement : 7 kHz ou plus (12 dB/Oct.)

Poids de l'aimant : 480 g / 1,05 lb (ALNICO)

Poids net : 5150 g / 11,35 lb

Accessoires : Base de tweeter x 1 Manuel du propriétaire x 1

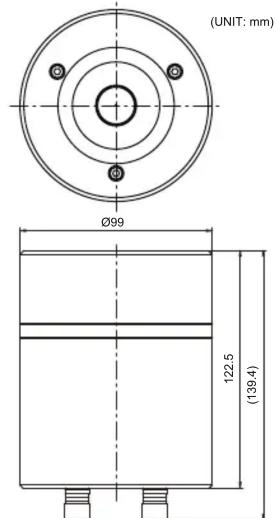

■ Dimensions extérieures

* En raison de la nature de la fabrication des pièces, les pièces apparentes peuvent présenter de très légères irrégularités de placage, mais toutes les pièces sont sélectionnées selon des normes strictes et ne présentent aucun problème de qualité.

Consignes de sécurité

Avertissement

* N'installez pas l'appareil à proximité de sources de chaleur telles que radiateurs, bouches de chaleur, poêles, amplificateurs ou autres appareils produisant de la chaleur. * N'exposez pas l'appareil à la lumière directe du soleil, à des températures élevées ou à une humidité élevée. * L'appareil ne doit pas être exposé à des égouttements ou des éclaboussures et aucun objet rempli de liquide, tel qu'un vase, ne doit être placé sur l'appareil. * Utilisez uniquement les accessoires spécifiés par le fabricant. * Placez l'appareil sur une surface plane et stable. * Ne suspendez pas l'appareil au plafond ou au mur. Cela pourrait le faire tomber et causer des blessures. * Évitez une utilisation prolongée à des volumes élevés, car votre audition pourrait être endommagée de façon permanente. * Ne marchez pas sur l'appareil, car il pourrait tomber ou se briser, causant des blessures. * Tenez l'appareil hors de portée des enfants. * N'essayez pas de porter un appareil volumineux et lourd seul. Cela pourrait causer des blessures telles que des douleurs lombaires.

Attention

* Lisez ces instructions. * Conservez ces instructions. * Respectez tous les avertissements. * Suivez toutes les instructions. * Nettoyez uniquement avec un chiffon sec. * Confiez toute réparation à un personnel qualifié. * L'appareil doit être utilisé dans un espace ouvert. * L'appareil utilise des aimants puissants. Ne le placez pas près d'un ordinateur ou d'un autre appareil susceptible d'être influencé par le magnétisme.

Élimination des équipements électriques et électroniques usagés (uniquement pour l'Union européenne et les pays disposant de systèmes de recyclage)

Ce symbole sur le produit, l'emballage et/ou les documents d'accompagnement signifie que les produits électriques et électroniques usagés ne doivent pas être mélangés avec les déchets ménagers ordinaires. Pour un traitement, une récupération et un recyclage appropriés des anciens produits, veuillez les déposer aux points de collecte applicables conformément à votre législation nationale. En veillant à ce que ce produit soit éliminé correctement, vous contribuerez à préserver des ressources précieuses et à prévenir tout effet négatif potentiel sur la santé humaine et l'environnement. Pour plus d'informations sur la collecte et le recyclage, veuillez contacter votre municipalité locale. Des pénalités peuvent être applicables en cas d'élimination incorrecte de ces déchets, conformément à la législation nationale.

Fostex®

FOSTEX COMPANY

1-1-109, Tsutsujigaoka, Akishima City, Tokyo, 196-8550, Japon
