Type de produit	Thermostat programmable
Marque	ELRO
Modèle	KT100
Dimensions (L x H x P)	15,5 cm x 8 cm x 3 cm
Alimentation	2 piles alcalines AA (1,5 V)
Durée de vie des piles	1 à 2 ans
Tension commutateur	24 V AC
Courant max	3 A
Nombre de programmes	9 (6 préprogrammés, 3 programmables)
Températures réglables	Confort (5-30 °C), Économique (5-30 °C), Anti-gel (7 °C fixe)
Plage de mesure	0 °C à 34,5 °C
Plage de réglage	5 °C à 30 °C
Ralentissement	Environ 10 secondes
Fonctions principales	Programmation hebdomadaire, 3 températures, saut manuel de programme, mode chauffage/climatisation
Entretien et nettoyage	Nettoyer l'écran avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Utiliser uniquement des piles alcalines. Couper l'électricité avant le branchement.

FOIRE AUX QUESTIONS - KT100 THERMOSTAT PROGRAMMABLE ELRO

Comment régler le jour et l'heure sur le KT100 ?

Appuyez sur la touche OK. Utilisez la touche d pour régler le jour, h pour l'heure et m pour les minutes. Maintenez enfoncée pour faire défiler rapidement. Appuyez sur OK pour confirmer.

Comment régler la température de confort ?

Appuyez d'abord sur la touche soleil puis sur la touche TEMP. La température clignote. Appuyez sur la touche soleil pour augmenter par pas de 0,5 °C jusqu'à 30 °C. Appuyez sur OK pour valider.

Comment régler la température économique ?

Appuyez sur la touche lune puis sur la touche TEMP. La température clignote. Appuyez sur la touche lune pour augmenter par pas de 0,5 °C. Appuyez sur OK pour valider.

Comment programmer un programme personnalisé (6, 7 ou 8) ?

Appuyez sur la touche prog pour sélectionner le programme 6, 7 ou 8. Le premier bloc clignote. Utilisez la touche soleil pour confort et lune pour économique chaque heure. Appuyez sur OK pour valider.

Comment attribuer un programme à chaque jour ?

Appuyez sur prog jusqu'à ce que le jour souhaité s'affiche. Sélectionnez le programme avec les touches prog# (ou les touches de programme) puis appuyez sur OK. Répétez pour chaque jour.

Comment sauter manuellement un programme ?

Pour sauter jusqu'au prochain changement, appuyez brièvement sur soleil (confort) ou lune (économique). Une icône de main apparaît. Pour sauter sur une durée définie, maintenez la touche enfoncée 2 secondes, puis ajustez les heures (jusqu'à 24h) en appuyant à nouveau.

Que faire si l'écran reste noir ?

Vérifiez que les piles alcalines sont correctement insérées (polarité respectée). Si elles sont vides, remplacez-les par des piles AA alcalines neuves. Appuyez sur le bouton reset avec un stylo.

Que faire si le chauffage ne s'enclenche pas alors que la roue tourne ?

Vérifiez que vous utilisez des piles alcalines (pas de piles ordinaires). Contrôlez le branchement des fils aux bornes COM et NO (ou NC selon votre système). Assurez-vous que la chaudière est sous tension.

Comment réinitialiser le thermostat ?

Avec un stylo, appuyez sur le bouton reset (touche 11). Cela efface tous les réglages et rétablit les valeurs par défaut : heure 00:00, dimanche, confort 10 °C, économique 15 °C, programme 1 pour chaque jour.

Comment configurer les switchs DIP ?

Les 3 switchs DIP se trouvent sous le panneau de commande. Utilisez un crayon pour les régler : DIP 1 : ON = climatisation, OFF = chauffage ; DIP 2 : ON = retard de 5 min entre cycles ; DIP 3 : ON = span 2 °C, OFF = span 1 °C.

MODE D'EMPLOI KT100 THERMOSTAT PROGRAMMABLE ELRO

Le KT100 Elro est un thermostat entièrement automatique avec 9 programmes en tout, dont 6 ont été pré-programmés en usine et les 3 autres sont très faciles à programmer soi-même. Le KT100 fonctionne avec 3 températures déterminées, à savoir:

• température comport
• température économique
• température de protection contre le gel

Le KT100 vous permet de faire des économies d'énergie d'une manière confortable, du fait que la maison est chauffée seulement aux moments où cela est nécessaire. Le soir avant d'aller vous coucher, le chauffage se règle automatiquement plus bas. Avec ce thermostat, il est possible aussi de dévier du programme d'une manière très simple et éventuellement provisoirement.

Vous verrez que le KT100 est très facile à programmer et à utiliser, mais nous vous conseillons de lire attentivement le mode d'emploi.

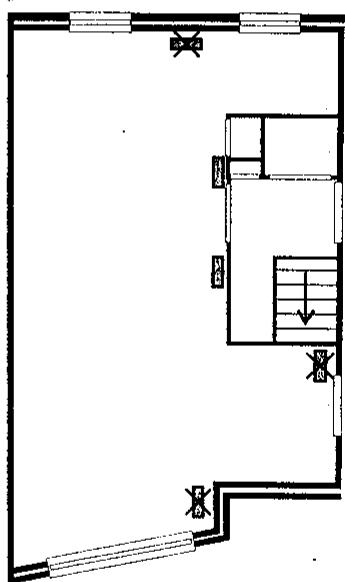

Choix de l'emplacement

Il est important de monter le thermostat au bon emplacement, puisque c'est à l'endroit où le thermostat est monté que la température sera mesurée. Si vous remplacez votre vieux thermostat par le KT100 Elro, il est alors probable que le même endroit de montage soit bon, mais ce n'est pas sûr, car chaque chose peut avoir été modifiée dans la situation existante. Après des travaux de transformation, des radiateurs ont été par exemple changés de place ou rajoutés, etc. En général on place toujours un thermostat à un endroit central. Attention! pas contre un mur extérieur et pas à proximité d'une fenêtre et ni au-dessus d'un radiateur. Utilisez le profil de montage livré avec pour percer les trous.

Emplacement qui convient pour le KT100 Emplacement ne convenant pas pour le KT10

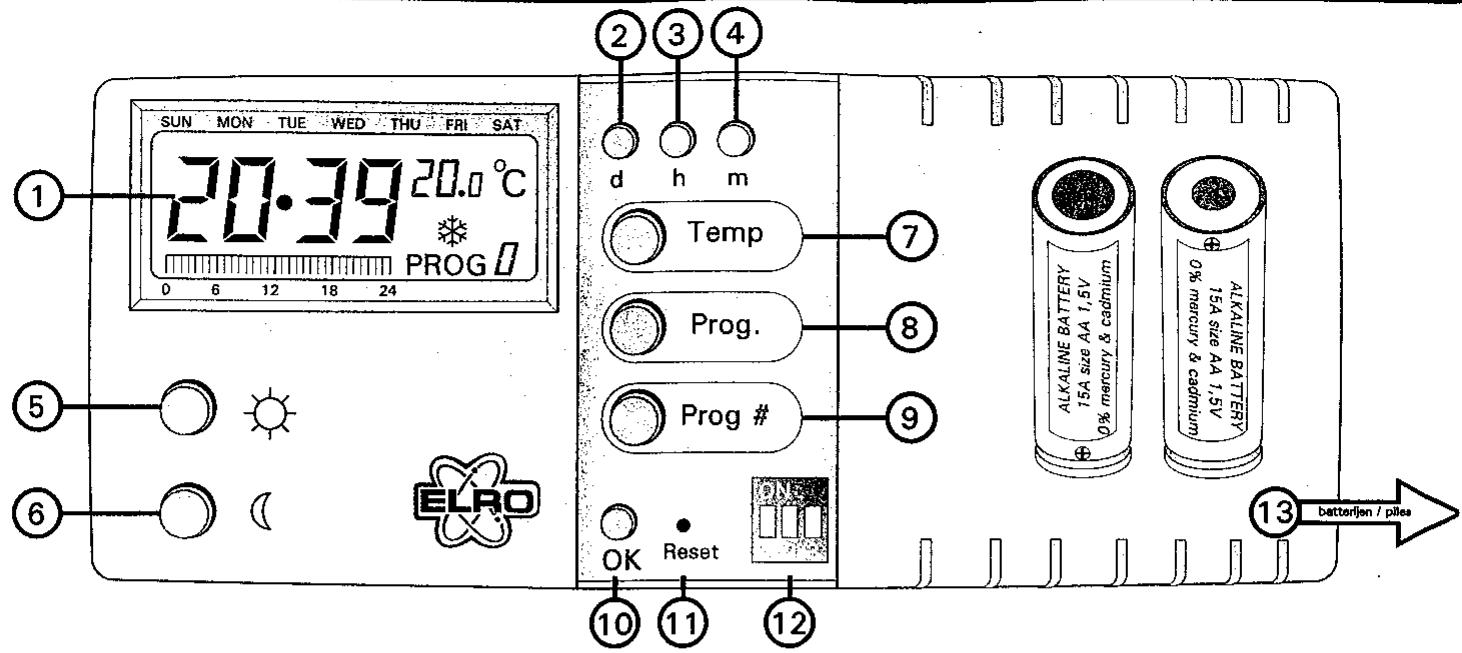

1-LCD, affichage températe, heures, programme 2-Changer réglage JOUR 3-Changer réglage HEURE 4-Changer réglage MINUTE 5 -Température CONFORT 6 -Température ÉCONOMIQUE 7 -Programmer TEMPERATURES 8 -Selection JOUR en position de programmation 9 -Sélection PROGRAMME en position de programmation 10-Touche OK/ACCEPTATION 11-Touche de remise en marche 12-DIP SWITCH - voir chapitre 8 13-Boitier des piles pour 2 piles ALCALINES

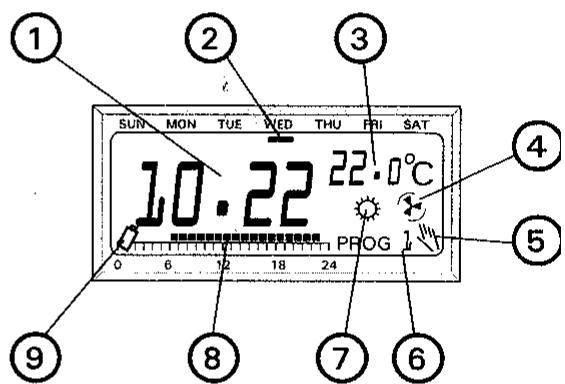

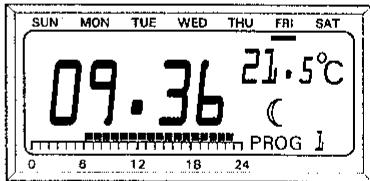

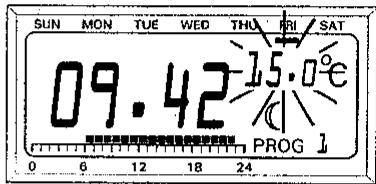

Explication de la fenêtrée

1. Heure
2. Indicateur du jour
3. Température
4. Indicateur de commutation (pour la chaudière)
5. Indicateur de sauter un programme 6. Numéro de programme
6. Température en fonction du programme
7. Aperçu du programme
8. Indicateur de piles vides

Branchement

Le thermostat peut se brancher sur presque tous les systèmes de chauffage à deux et trois fils conducteurs (également sur le chauffage de ville). Le thermostat a trois points de connexion, le contact du milieu est le contact principal avec l'inscription COM, et là il doit toujours être fait une connexion. Le contact au-dessus avec l'inscription NO est ouvert en position de repos (normally open). Le contact du bas avec l'inscription NC est fermé en position de repos (normally closed).

Nous donnons ci-dessous une description des deux connexions les plus courantes.

Attention:

Débranche l'électricité de la chaudière du chauffage central avant de brancher le thermostat, et en cas de doute consultez votre installateur habituel.

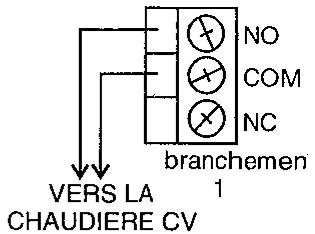

Branchement 1

Le thermostat actuel est branché avec deux fils, branchez ces fils sur COM et sur NO ; il n'est pas important de savoir quel est le fil qui est relié sur COM ou sur NO.

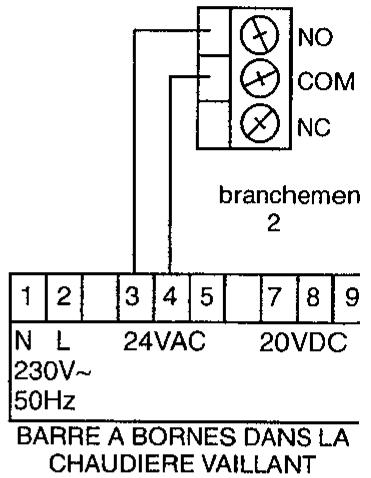

Branchement 2

Un autre branchement courant, c'est le branchement à trois fils d'une chaudière Vaillant. On fait de ce branchement à trois fils un branchement à deux fils. Dans ce cas, vous devez aussi changer quelles choses sur la barre à bornes dans votre chaudière de chauffage central. Le schéma ci-joint représente le branchement d'une chaudière Vaillant. Il faut une résistance éventuelle entre 4 et 5. Sur le n°5 il ne faut absolument rien brancher. Contrôlez le branchement dans la chaudière.

3. Mise en place des piles.

Faites coulisser entièrement le couvercle vers la droite, et vous voyez alors l'emplacement où il faut mettre les piles. Placez les piles dans la bonne position, en respectant les pôles + et - des piles.

Utilisez uniquement des piles ALCALINES dans le KT100, de type AA (penlight) 1,5 volt. Avec des piles normales, le thermostat ne fonctionnera pas ou pas bien.

Après avoir mis les piles, l'écran lumineux s'allumera, appuyez alors avec la pointe d'un stylo sur le bouton remise en marche (touche 11). La température qui sera affichée dans la fenêtre lors de la remise en marche, va changer après un certain temps et donner la véritable température de la pièce.

Indicateur de piles vides

Si les piles sont vides, l'indicateur de piles clignote (à gauche sur le dessin) et il faut alors changer les piles aussi vite que possible. Utilisez uniquement des piles ALCALINES (à contrôler sur les piles).

4. Réglage du jour et de l'heure.

Le réglage du jour et de l'heure se fait avec les touches "d", "n" et "m".

• Appuyez sur la touche OK.
• Appuyez sur la touche d pour régler le jour exact.
• Appuyez sur la touche h pour fixer l'heure exacte. Si vous maintenez cette touche en appuyant dessus, l'heure va alors défiler très vite.
• Appuyez sur la touche m pour fixer les minutes exactes. Si vous maintenez cette touche en appuyant dessus, les minutes vont alors défiler très vite.

Si vous vous êtes trompé, vous pouvez corriger votre erreur en appuyant à nouveau sur les touches d, h ou m. Vous pouvez faire défiler l'heure ou le jour jusqu'à ce que vous ayez

5. Réglage de la température.

Le KT100 fonctionne avec 3 températures différentes, à savoir:

1. La température comport ou température de jour, que vous reglez à la température qui est comfortable pour vous et que vous pouze avoir quand vous étés à la maison.
2. La température économique ou température de nuit, que vous réglez à la température que vous désirez avoir pendant la nuit ou pendant votre absence dans la journée.
3. La température anti-gel veille à ce que la température dans votre maison ne descende pas en dessous de 7 degrés. Cette température n'est pas régulable.

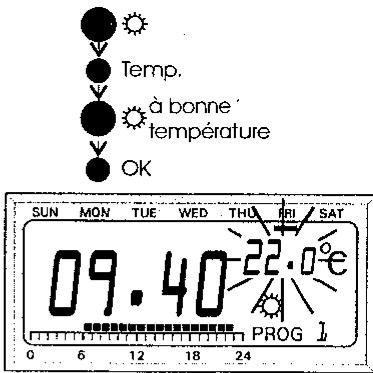

Réglage de la température confort ou température de jour

Appuyez d'abord sur la touche "soleil" et ensuite sur la touche TEMP. L'affichage de la température va maintenant s'afficher à clignoter. En appuyant à nouveau sur la touche "soleil", la température va augmenter à chaque fois de 0,5 degré jusqu'à un maximum de 30 degrés et recommencera ensuite à 5 degrés. Si la fenêtre affiche la température confort souhaitée, appuyez alors sur OK et la température confort est programmée.

Réglage de la température économique ou température de nuit

Appuyez d'abord sur la touche "lune" et ensuite sur la touche TEMP. L'affichage de la température va maintenant clignoter. En appuyant à nouveau sur la touche "lune", la température va augmenter à chaque fois de 0,5 degré jusqu'à un maximum de 30 degrés et recommencera ensuite à 5 degrés. Si la fenêtre indique la température souhaitée, appuyez alors sur OK. La température économique est programmée.

La température anti-gel

Cette température est déjà réglée sur 7 degrés et ne peut donc pas être modifiée.

Si pendant 15 secondes aucune touche n'est appuyée, alors le thermostat retournera automatiquement sur la position normale. Les modifications éventuelles seront enregistrées dans la mémoire.

6. Programmes

Le KT100a9 programmes de jour dont:

• 6 programmes sont pré-programmés et vous ne pouvez pas les modifier. Il s'agit des programmes de 0 à 5.
• 3 programmes à programmer selon votre propre choix. Il s'agit des programmes de 6 à 8.

De ces programmes de jour, on désigne un programme pour chaque jour de la période. Un programme défini peut être choisi pour plusieurs jours.

Un programme dure donc 24 heures. Pour chaque heure entière, on peut choisir entre temperature comfort ou economique. En bas de l'écran est indiquée le programme en cours pour cette journée, la temperature comfort est indiquée avec un bloc noir. La temperature economique est indiquée par un espace blanc.

La programmation du KT100 est composée de deux parties

• Régler soi-même un programme (programme 6, 7 et 8) - Composer un programme pour la semaine

Temp.

Toute la journée température anti-gel

PROG

Températures confort et économique

confort en économiques températures

Températures comfort et économiques

Toute la journée température comfort

Toute la journée température économique

a régler soi-même

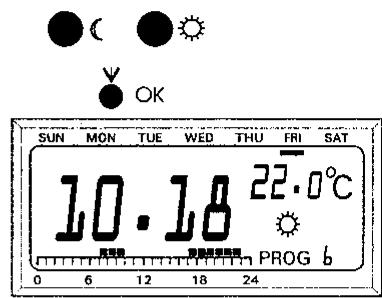

Régler soi-même un programme (programmes 6, 7 et 8)

La programmation des trois derniers programmes est expliquée au moyen d'un exemple. Nous voulons programmer la température confort de 7.00 à 10.00 du matin et de 17.00 à 23.00, et le reste de la journée la température économique. Appuyez d'abord sur la touche prog. et allez ensuite avec la touche prog.# sur le programme 6. Le premier bloc clignote. On réglera le programme avec les touches symboles "soleil" et "lune". Avec la touche lune on règle un bloc d'une heure sur la température économique et avec la touche soleil un bloc d'une heure sur la température confort.

Appuyez alors 7 fois sur la touche lune et 3 fois sur la touche soleil, 7 fois sur la touche lune, 6 fois sur la touche soleil et 1 fois sur la touche lune. Confirmez cela en appuyant sur la touche OK. Le programme 6 est maintenant installé. Et de cette même manière vous pouvez aussi régler les programmes 7 et 8.

Remarque

Derrière le mode d'emploi, vous avez de la place pour composer votre programme et pour inscrire des notes.

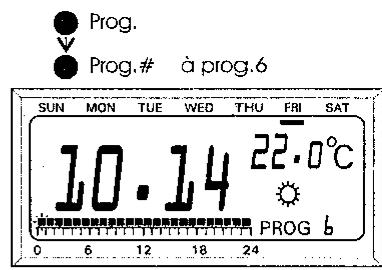

Composition du programme de la semaine

Il faut encore régler maintenant quel programme doit être fait pour chaque jour de la période. Vous pouvez choisir entre les 6 programmes pré-programmés et/ou entre les 3 programmes à programmer soi-même. On peut choisir un certain programme pour plusieurs jours.

1. Appuyez un certain nombre de fois sur la touche prog, jusqu'à ce que le jour souhaité soit indiqué en haut sur la petite fenêtre.
2. Allez ensuite avec la touche prog sur le programme désiré pour cette journée-là.
3. Terminez avec la touche OK.
4. Pour le jour suivant, recommencez au point 1.

Dès que tous les jours sont programmés, la programmation est alors finie. Si vous pouvez modifier quelles choses, vous pouvez alors le faire tout simplement sur le programme déjà existant.

Remarque

Le réglage des programmes doit se faire en l'espace d'un certain temps, sinon le KT100 retourne automatiquement à la position initiale.

7. Sauter manuellement un programme.

Il est possible de sauter manuellement un programme. Cela peut se faire de deux manières : pour les deux manières, il y aura une petite main qui apparaitra sur l'écran.

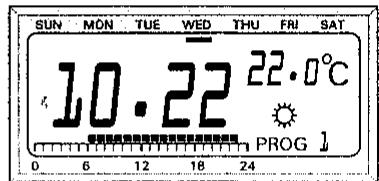

Manneré 1

Jusqu'au premier moment suivant de changement dans le programme. Appuyez pour cela sur le soleil ou sur la lune. Il apparait une petite main dans la fenêtre LCD. Le programme passera au prochain point suivant du programme.

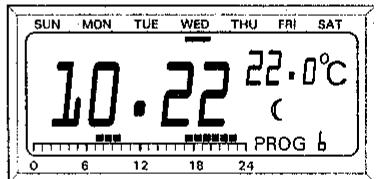

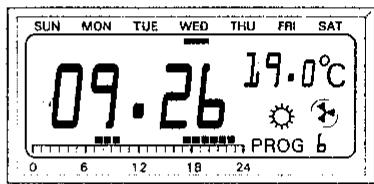

Mercredi c'est le programme 6 qui fonctionnera

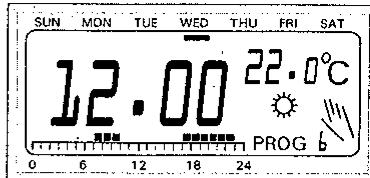

A 12.00 heures, il y a quelqu'un qui arrive à la maison, il faut alors que la température monte à la température comport. Appuyez brièvement sur la touche soleil, et il apparait dans la petite fenêtre un soleil et une main. A 23.00 heures le thermostat returnera sur la température économique. Le lendemain matin à 7.00 heures, le thermostat se mettra tout normalement sur la température comport. C'est la même chose avec la touche lune, dans l'écran il apparait alors une lune et une main, et là aussi le thermostat returnera sur la position normale lors du premier instant du changement dans le programme.

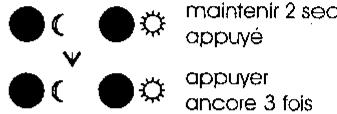

Manneré 2

Sauter un morceau du programme pour un temps déterminé.

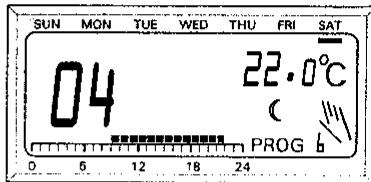

Appuyez pour cela pendant 2 secondes sur le soleil ou sur la lune et il apparait la aussi une petite main sur l'écran et l'heure change en 01. Le thermostat saute alors d'une heure le programme en cours. Si l'on appuie brièvement encore sur cette touche, la durée d'une heure sera encore augmentée. Il est possible de cette manière de sauter un programme pour une période maximale de 24 heures.

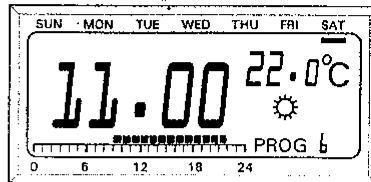

C'est aujourd'hui samedi, le KT100 est reglé de telle sorte que la maison sera chauffée de 9.00Éheures à 22.00 heures à la tempête confont. Mais vous partez maintainant à 11.00 heures et vous pensez être de retard vers 15.30 heures. Avant de partir, appuyez pendant 2 secondes sur la touche lune. Il apparait alors sur l'écran 01. Appuyez ensuite encore 3 fois sur la touche lune (il y a maintainant 04). Le thermostat va maintainant se remettre en marche à 15.00 avec le programme de cette journée et chauffer la maison de nouveau à la tempête confont.

Remarque:

Après ± 15 secondes, le thermostat va se remettre dans la position normale et l'heure est à nouveau affichée. L'écran affiche toujours la petite main si l'on fait avancer le programme manuellement. Pour arrêter à temps l'opération de sauter le programme, on se sert des

8. Fonctionnement du thermostat.

Après avoir effectué la programmation, il apparait de nouveau l'heure dans la fenêtre et un soleil ou une lune selon le programme et l'heure du moment. Si la température dans la pièce est plus BASSE que celle qui a été réglée, alors le KT100 enclenche la chaudière du chauffage central et une petite roue dans la fenêtre d'affichage se met à tourner. La température va augmenter après quelques temps et le thermostat s'arrête. Il peut arriver que pendant le chauffage, la chaudière se débranche, ce qui est normal, le thermostat de la chaudière se débranche aussi. Très vite après, celui-ci se remettra en marche.

Bouton RESET

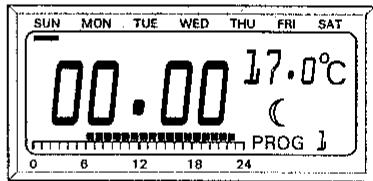

Au moyen d'un stylo, appuyer sur le bouton reset, ce qui a pour effet d'annuler toutes les programmations en mémoire.

Les réglages sont alors :

heure -00:00

jour -dimanche

température de confort - 10°C

température économique - 15°C

programme -1 pour chaque jour de la semaine

programme utilisateur -confort toute la journée

programme manuel - aucune

sortie - arrêt (pas de contact entre COM et NO)

Reset

Reglage des 3 boutons DIP

En dessous du panneau de commande se trouvent 3 dip switches, régables avec un crayon:

Bouton DIP 1 chauffer / refroidir

Ce thermostat peut éventuellement commander une climatisation. Dans ce cas, mettre le dip switch correspondant sur la position vers le haut, et veiller à ce que la température de confort soit régée plus bas que la température économique.

Bouton DIP 2 declenchement retarde

Pour éviter les commutations du chauffage trop rapprochées, on peut retarder celles-ci en réglant un temps de retard de 5 minutes. Dans ce cas le chauffage se met en marche seulement après avoir été arrêté pendant 5 minutes. (DIP switch du milieu)

Bouton DIP 3 reglage du SPAN

Le délambda de déclenchement peut être réglé sur 1°C ou 2°C, ce qui signifie que le chauffage se mettra en marche ou s'arrêtera après que la température seuil ait été dépassée de 0,5°C ou de 1°C.

Pour une température régée à 19°C :

Span 1°C 2°C

Mise en route 18,5°C 18°C

Mise sur arrêt 19,5°C 20°C

BOUTON DIP 1

ON : climatiseur

OFF: chauffer

BOUTON DIP 2

ON: retarder 5 min.

OFF: retarder

BOUTON DIP 3

ON : span 2°C

Pas d'écran d'affichage:

• Les piles sont vides
• Les piles ont été mises à l'envers (polarité)

La chaudière du chauffage central ne se met pas en marche, mais la roue tourne:

• Ce n'est pas le bon type de piles utilisées, utilisez uniquement des piles alcalines
• Les piles sont beaucoup trop vides
• La connexion des fils est défaite du domino
• Mauvais raccordement sur la chaudière

Le thermostat ne se met pas en marche, la roue ne tourne pas non plus:

-La température est réglée trop basse - Retard s'allume (dipswitch) - Le programme a sauté manuellement (avec la lune) - selon le programme, le thermostat a été réglé sur température économique.

Des signes étranges apparaissent sur l'écran:

• Appuyez sur la touche remise en marche (reset). Rem. : Le KT100 doit alors être à nouveau programmé.

La température n'est pas bien régée:

• Le thermostat est trop près d'un radiateur ou d'une fenêtre.
• Réglez le laps de temps sur 1 degré avec le dip switch 3.

11. Spécifications.

piles	2 piles alcalines penlight type "AA"
durée des piles	1 à 2 ans
tension commutateur	24 volts AC
courant	maximum 3 ampères
ralentissement	environ 10 secondes
champ de mesure	de 0°C à 34.5°C
champ de réglage	de 5°C à 30°C
dimensions	L. 15,5cm/ H 8cm/ P 3cm

12. Garantie.

Vous bénéficierez pendant la période de garantie des réparations gratuites ou du remplacement du thermostat KT100. Nous assurons la garantie exclusivement sur les vices de fabrication. S'il y a un problème, consultez alors d'abord le mode d'emploi, si non vous pouvez toujours vous adresser à tout fournisseur. Pour faire valoir vos droits de garantie, vous devez être en possession d'un bon d'achat valide.

Si vous démontez votre thermostat, n'oubliez surtout pas de couper d'abord l'électricité du chauffage central.

13. Remarques

Lundi (MON)

Mardi (TUE)

Mercredi (WED)

Jeudi (THU)

Vendredi (FRI)

Samedi (SAT)

Dimanche (SUN)

Tout la journée températ.

0	6	12
Temperatures comfort et ét#
Toule la journée températu#
0	6	12
0	6	12
0	6	12
0	6	12
0	6	12

à régier soi- même
0	6 12
à régier soi- même
0	6 12
à régier soi- même
0	6 12
