MODE D'EMPLOI VS-K640N-E6 DAEWOO

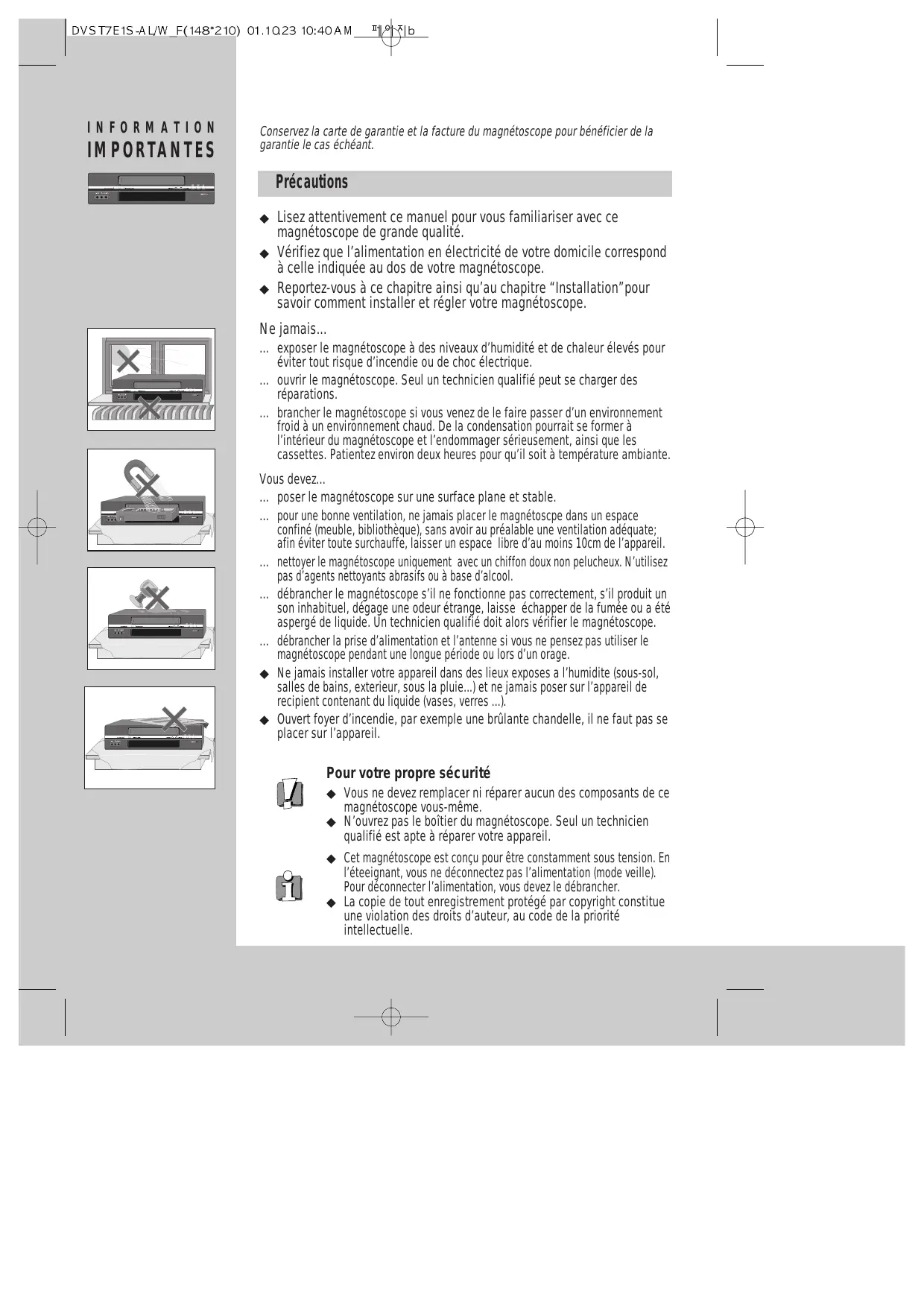

Conserve la carte de garantie et la facture du magnétoscope pour bénéficier de la garantie le cas échéant.

Lisez attentivement ce manuel pour vous familiariser avec ce magnétoscope de grande qualité. Vérifiez que l'alimentation en électricité de votre domicile correspond à celle indiquée au dos de votre magnétoscope. Reportez-vous à ce chapitre ainsi qu'au chapitre "Installation" pour savoir comment installer et régler votre magnétoscope.

Ne jamais...

... exposer le magnétoscope à des niveaux d'humidité et de chaleur élevés pour éviter tout risque d'accordance ou de choc électrique. Ouvrez le magnétoscope. Seul un technicien qualifié peut se charger des réparations.... Brancher le magnétoscope si vous venez de le faire passer d'un environnement froid à un environnement chaud. De la condensation pourrait se former à l'intérieur du magnétoscope et l'endommager sérieusement, ainsi que les cassettes. Patientez environ deux heures pour qu'il soit à température ambiante.

... poser le magnétoscope sur une surface plane et stable.... pour une bonne ventilation, ne jamais placer le magnétoscope dans un espace confiné (meuble, bibliothèque), sans avoir au préalable une ventilation adéquate; afin éviter toute surchauffe, laisser un espace libre d'au moins 10cm de l'appareil.... nettoyer le magnétoscope uniquement avec un chiffon doux non pelucheux. N'utilise pas d'agents nettoyants abrasifs ou à base d'alcool.... débrancher le magnétoscope s'il ne fonctionne pas correctement, s'il produit un son inhabituel, dégage une odeur étrange, laisse échapper de la fumée ou a été aspergé de liquide. Un technicien qualifié doit alors vérifier le magnétoscope.... débrancher la prise d'alimentation et l'antenne si vous ne pensez pas utiliser le magnétoscope pendant une longue période ou lors d'un orage. Ne jamais installer votre appareil dans des lieux exposés à l'humidité (sous-sol, salles de bains, extérieur, sous la pluie...) et ne jamais poser sur l'appareil de récipient contenant du liquide (vases, verres...). Ouvert foyer d'incendie, par exemple une brûlante chandelier, il ne faut pas se placer sur l'appareil.

Pour votre propre sécurité

Vous ne devez ni remplacer ni réparer aucun des composants de ce magnétoscope vous-même.

N'ouvre pas le boîtier du magnétoscope. Seul un technicien qualifié est apte à réparer votre appareil.

Cet magnétoscope est conçu pour être constamment sous tension. En l'éteignant, vous ne déconnectez pas l'alimentation (mode veille). Pour déconnecter l'alimentation, vous devez le débrancher. La copie de tout enregistrement protégé par copyright constitue une violation des droits d'auteur, au code de la propriété intellectuelle.

Commandes

Telecommande 2

Appareil, Affichage à l'écran (OSD) 3

Installation

Connexion du magnétoscope, insertion des piles de la télécommande 4

Branchement d'un décodeur 5

Réglage du magnétoscope 6

Affichage à l'écran (OSD) 7

Lecture de cassettes

Lecture 8

Arrêt sur image, Recherche d'image à vitesse variable, Ralenti, Recherche du début de nouvelles séquences (recherche d'index) 9

Enregistrement/lecture au format 16:9, Saut CM (saut de publicité) 10

Enregistrement de cassettes

Réglage de la date et de l'heure 11

Enregistrement simple, Enregistrement rapide - OTR. 12

Enregistrement par programmation ShowView 13

Autres fonctions

Programmation d'enregistrement normale 14

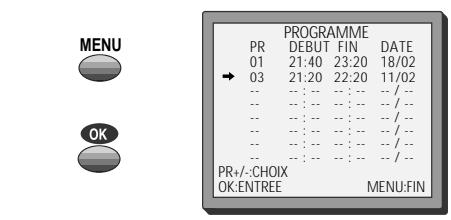

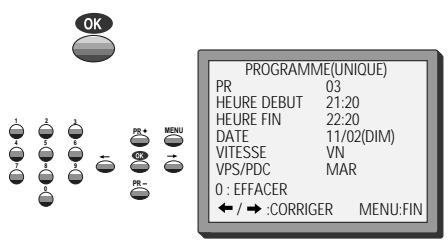

Liste des programmations - Modification et effacement de programmation 15

Affichage de l'horloge / du compteur, Temps restant et durée de la cassette

Accès à la position zéro du compteur, Mise à zéro du compteur 16

Langues du menu, Verrouillage infantile, Cassettes, et 17

Système Hi-Fi, Ce que vous pouvez écouter 18

Choix de la sortie audio 19

Réglage de nouvelles chaînes

Réglage 20

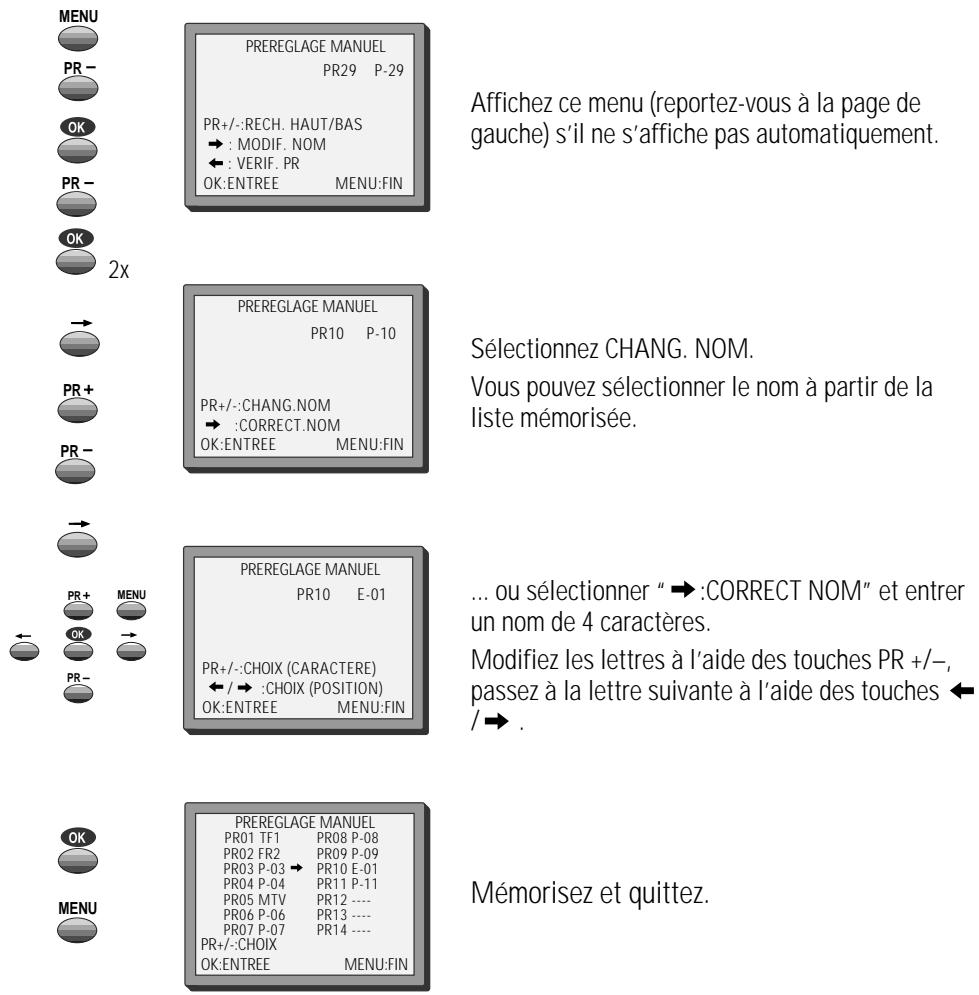

Noms des chaînes 21

Trier les emplacements de programmes, Effacer des emplacements de programme 22

Connexions et copie

Copie 23

Montage 24

Réglage de CANAL+ (paramètre principal) 25

Annexe

Avant de vous adresser à un spécialiste 26

Instructions rapides pour utilisateurs avertis 27/28

Index, Fiche technique 29

Dans les pages suivantes, les schémas vous indiquent sur quels boutons de la télécommande appuyer pour appliquer une fonction et quel doit être l'affichage sur l'écran (OSD) du téléviseur ou sur l'écran de l'appareil (si disponible). ShowView est une marque déposée et licenciée par Gemstar Development Corporation.

COMMANDES

Les touches à utiliser sont indiquées dans les pages suivantes.

La télécommande est le principal moyen de contrôle, mais les principales fonctions de lecture et d'enregistrement sont également accessibles sur le panneau avant de l'appareil. Appuyez sur n'importe quelle touche pour mettre l'appareil sous tension.

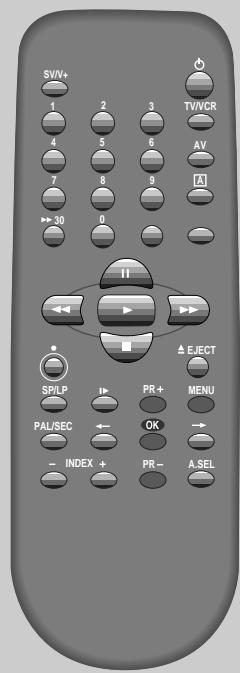

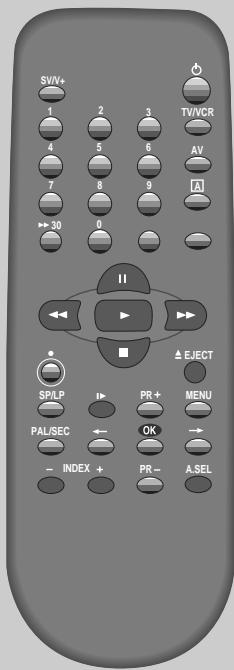

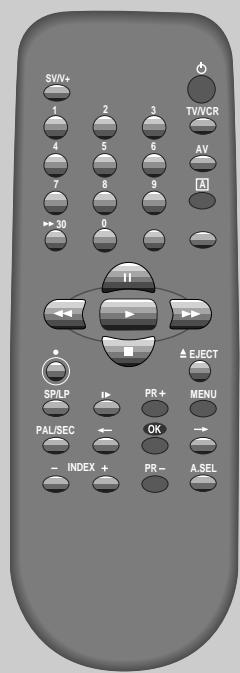

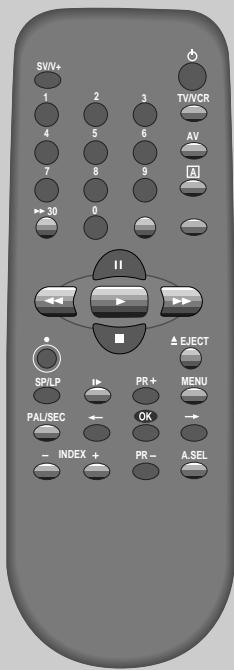

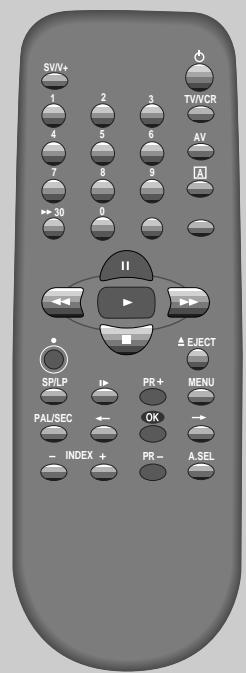

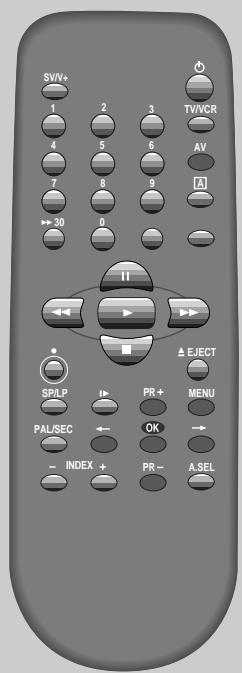

Télécommande

Mise sous / hors tension

Commandes pour l'enregistrement par programmation à l'aide des codes ShowView via l'affichage à l'écran (OSD)

Touches numériétées pour sélectionner les programmes (chaires) ou pour entrer des nombres dans les menus

Sélection du mode TV ou Video (avec la connexion PÉRITEL, page 4)

Touche permettant de sélectionner les sources d'entrée de l'enregistrement : chaires TV - connecteurs d'entrée

Vous peuvent selectionner la ligne externe en utilisant les touches “00”, “AV” ou “PR+/−” (reportez-vous à la page 23)

Affichage de l'horloge/ du compteur à l'écran

Touche non disponible pour cet équipement

Touche non disponible pour cet équipement

Touché de saut CM pour faire avancer la cassette par tranches de 30 secondes

Pause (enregistrement), arrêt sur image (lecture)

Démarrage de la lecture

Arrêt de la lecture

Rembobiner / bobiner une cassette à partir du mode arrêt ou rechercher une image vers l'avant ou vers l'arrêt en mode lecture

Touche d'enregistrement ou OTR (l'enregistrement est prolongé de 30 minutes à chaque fois que vous appuyez sur cette touche)

Ejection de la cassette

SP/LP Touche qui permet de doubler la durée d'enregistrement maximale pour de très longs enregistrements

Touche de ralenti variable

PR+ MENU Commandes du menu, sélection de programme (chaîne) PR- (PR +/-)

• INDEX + Pour rechercher le début des enregistrements (index)

PALSEC Sélection du système couleur (PAL/SECAM, page 8)

A. SEL Pour sélectionner la sortie audio (si disponible)

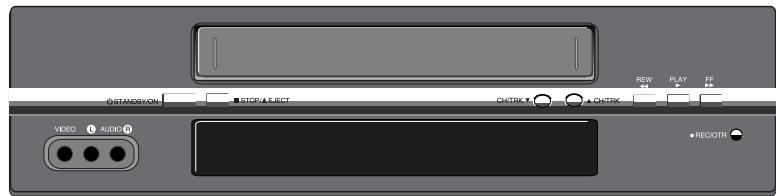

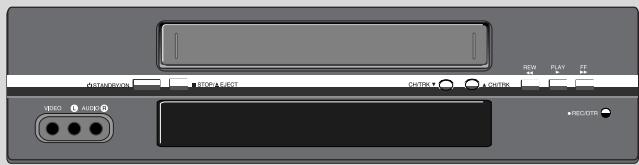

Appareil

Mise sous/hors tension

Arrêt de la lecture et éjection de la cassette

Connecteurs d'entrée frontaux pour la connexion d'un caméscope stéréo (canaux droite / gauche)

Sélection de programmes (chaînes)

Enregistrement ou OTR (l'enregistrement est prolongé de 30 minutes à chaque fois que vous appuyez sur cette touche)

Rembobiner / bobiner une cassette en mode arrêt ou rechercher une image vers l'avant ou vers l'arrière en mode lecture

Démarrage de la lecture

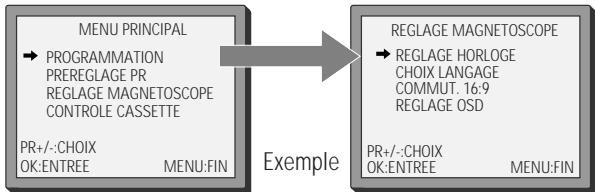

Affichage à l'écran (OSD)

Le système de menu du magnétoscope vous permet d'accéder facilement et simplement aux fonctions particulières, telles que le réglage des chaînes, le réglage de l'horloge et autres.

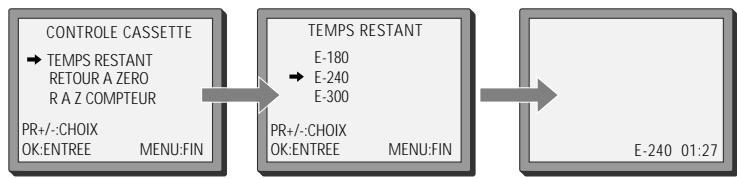

Le menu "CONTROLE CASSETTE" apparait uniquement lorsqu'une cassette est insérée dans le magnétoscope.

Les menus vous indiquent sur quelle touche appuyer pour passer à l'objet suivante.

D'autre part, des fonctions supplémentaires apparaisent temporairement à l'écran.

Installation

Posez votre magnétoscope :

Posez horizontalement sur une surface plane et stable de manière à ce que l'air circule autour pour assurer la ventilation. Posez loin des sources d'humidité et de la chaleur ou des champs magnétiques tels que ceux émis par des haut-parleurs, etc., et ne posez aucun objet lourd sur l'appareil.

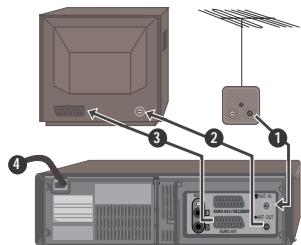

Connexion du magnétoscope

Eteignez tous les éléments avant de connecter ou de déconnecter les câbles.

AC230 V\~, 50 Hz

Retirez le câble d'antenne du téléviseur et raccordez-le à la prise « ANT. IN » de votre magnétoscope. Reliez la prise « ANT. OUT » du magnétoscope et la prise d'antenne du téléviseur au moyen du câble d'antenne court fourni. Connectez un câble EURO AV (SCART) sur la prise "EURO AV1" du magnétoscope et sur la prise AV du téléviseur. Outre un comportélevé, ce cordon procure une qualité de son et d'image optimale. Ce cordon est disponible chez votre revendeur. Vérifiez que la tension secteur de votre installation électrique correspond bien aux valeurs figurant sur la plaquette signalétique du magnétoscope. Branchez le cordon d'alimentation dans la prise secteur et l'afficheur du magnétoscope s'allume. De la part de la prise ANT. OUT, seulement le signal d'entrée ANT. IN est transmis sur le téléviseur. La transmission du signal de sortie AV du magnétoscope au téléviseur n'est possible que par le câble SCART. Il est possible d'utiliser les prises RCA ou CINCH "Audio L, R" située sur le panneau arrière pour relier à l'entrée de votre amplificateur.

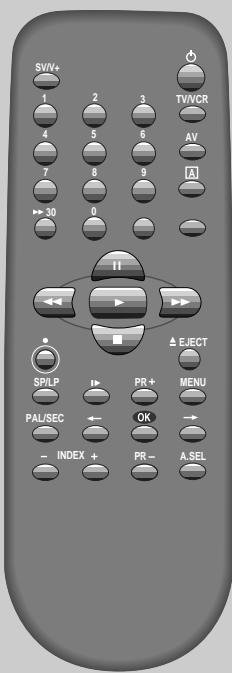

1,5 V (AAA)

Insérez les piles dans le compartiment comme indiqué sur le schéma.

Protégez l'environnement en remettant les piles usées à votre revendeur. Les piles contiennent en effet des substances toxiques et nécessitent donc des mesures de tri spéciales. Assurez-vous que les piles sont toujours du même type et au même niveau d'utilisation. Retirez-les de la télécommande si vous ne comptez pas les utiliser pendant une longue période.

Les touches à utiliser sont indiquées dans les pages suivantes.

Branchement d'un décodeur

Décodeur

Ces connexions vous permettent de:

- regarder et enregistrer un programme sans distorsion; - enregistrer un programme tout en regardant la chaîne à péage (Canal+); - regarder un programme tout en enregistrant la chaîne péage (Canal+).

Décodéur et antennes satellite

Pour bénéficier des avantages du système de programmation ShowView pour les chaînes captées via votre antenne satellite, vérifie que les branchements correspondent au schéma ci-dessous.

Reportez-vous également aux pages 13, 20 et 21.

Installation

Allumez le téléviseur. Vous pouvez également démarrer "AUTO MEMO" dans le menu "PREREGLAGE PR". Pour régler de nouvelles chaînes (réglage manuel) et entre les noms de chaînes, reportez-vous aux pages 20 à 22.

Réglage du magnétoscope

Cette image doit apparaître la première fois que vous allumez le téléviseur et le magnétoscope.

Choisissez une langue.

Appuyez sur OK pour la fonction "Auto Memo!" (réglement automatique).

La fonction "Auto Memo" règle toutes les chaînes pouvant être reçues dans votre pays et...

... les trie dans l'ordre logique de leur pays.

VEJILLEF2 PATIENTER

L'horloge est réglée automatiquement.

Si vous souhaitez que les chaînes aient les mêmes numéros que celles du téléviseur, suivez les instructions du paragraphe "Trier les emplacements des programmes" de la page 22.

Sinon...

... quitterez la fonction d'installation de base. Vous pouvez commencer à utiliser notre magnétoscope.

Affichage à l'écran (OSD)

Ce magnétoscope est réglé sur le mode "OSD (affichage à l'écran) activé" en usine, mais vous pouvez le désactiver.

MENU

MENUPRINCIPAL

PROGRAMMATION

PREREGLAGE PR

Affichez le menu principal du magnétoscope.

MENU

Sélectionnez "Réglage Magnétoscope", puis appuyez sur la touche OK.

REGLAGE OSD

MAR

ARR

PR+/: CHOIX

OK. ENTREE

MENUFIN

Sélectionnez "REGlAGE OSD", puis "REGlAGE OSD MAR/ARR". Pour désactiver le mode OSD, sélectionnez ARR, puis appuyez sur la touche OK pour confirmer.

Les caractères OSD ne s'affichent plus à l'écran.

LECTURE

de cassettes

Allumez votre téléviseur et votre magnétoscope. Pour voir le programme de votre cassette, sélectionnez la chaîne de votre téléviseur, destinée à l'entrée vidéo ou sur la touche AV (Audio/Video).

Lecture

Insérez la cassette en la poussant délicatement et entièrement dans le logement à cassette, côte bande vers le haut.

Démarrez la lecture.

Si vous entendez un mélange inintelligible (son bilingue), sélectionnez l'une des options audio.

Arrêtez la lecture.

Ejectez la cassette.

Avancez ou rembobinez la cassette à partir du mode arrêt.

Appuyez sur la touche TVVCR pour afficher les images du téléviseur ou du magnétoscope à l'écran (grâce à la connexion péritel au téléviseur). Lorsque vous insérez une cassette protégée (par exemple, un film préenregistré, voir page 17), la lecture commence automatiquement. La touche PLAY (lecture) permet de revenir en lecture normale. En mode pause, ralenti et recherche, aucun son ne peut être entendu. Si l'image en mode arrêt sur image saute, elle peut être stabilisée en appuyant sur les touches PR + / -. Vous pouvez réduire les interférences horizontales dues à des bandes abîmées (lors de la lecture de cassettes de faible qualité ou enregistrées sur d'autres appareils) en appuyant sur les touches PR + / - en cours de lecture. Après environ 5 minutes en mode pause, la lecture de la cassette reprend automatiquement. Horloge / Compteur / Temps restant - page 16 LECTURE NTSC, sur téléviseur PAL: si vous visionnez des cassettes enregistrées sur un système couleur NTSC ce magnétoscope, peut visionner la cassette sur un téléviseur PAL. Sélection du système couleur TV: ce magnétoscope peut dire et enregistrer des programmes retransmis par le systèmeTV PAL ou SECAM. En général, le magnétoscope sélectionne automatiquement le système qui convient (sauf MESECAM), lorsque le bouton PAL/SEC est commuté sur "AUTO". Si le programme (film en couleur) est diffusé en noir et blanc, appuyez (plusieurs fois) sur le bouton PAL/SECAM, puis effectuez la sélection. À l'écran, vous verrez SECAM>, PAL>, MESECAM>, SECAM>, SECAM>... En fonction du système TV utilisé par le programme, il se peut que "PAL" s'affiche à la place de "AUTO".

Arrêt sur image

PLAH

En mode lecture, faites un arrêt sur image.

À chaque fois que vous appuyez sur cette touche, l'image suivante apparait.

La touche (PLAY) permet de revenir en lecture normale.

Recherche d'images à vitesse variable

+5CH

En mode lecture, vous pouvez contrôler la vitesse de recherche de deux façons, vers l'avant (▶) ou vers l'arrière (▲). Appuyez à plusieurs reprises.

-5CH

La touche (PLAY) permet de revenir en lecture normale.

Ralenti

SLOW

En mode lecture, vous pouvez contrôler le ralenti en 6 étapes (1/15, 1/10, 1/5, 1/30, 1/25, 1/20). À chaque pression sur cette touche, la vitesse change.

La touche (PLAY) permet de revenir en lecture normale.

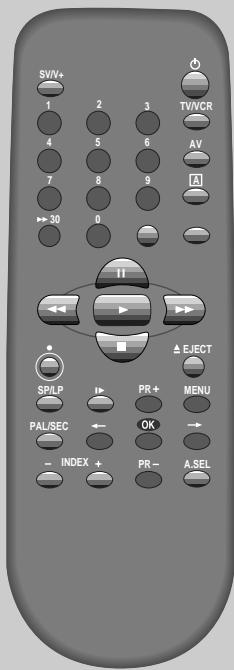

Recherche du début de nouvelles séquences (recherche d'index)

Vous pouvez accéder au début de nouvelles séquences situées au milieu d'une cassette grâce à la fonction Index INDEX + / -.

Le magnétoscope définit automatiquement un marqueur électronique (index) au début de chaque série. Ce sont ces marqueurs qui sont repérés par la fonction INDEX + / -

Sélectionnez INDEX+ ou INDEX- pour rechercher vers l’avant ou vers l’arrière.

La vidéo se calibre sur le début du premier enregistrement, le lit pendant 6 secondes, puis se calibre sur la séquence suivante.

Lorsque vous voulez la série souhaitée, appuyez sur la touche PLAY (lecture).

LECTURE

de cassettes

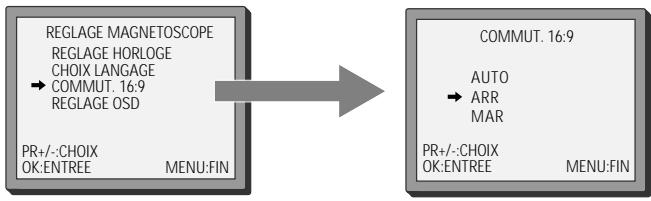

Enregistrement/lecture au format 16:9

Ce magnétoscope vous permet de lire et d'enregistrer des programmes au format 16:9.

Réglage 16:9

-Auto: Ce magnétoscope reconnaît automatiquement le format des programmes enregistrés (format grand écran 16:9 et format TV normal 4:3) et lit les programmes au format ajusté.

-MAR: Pour enregistrer et dire le programme au format 16:9.

-ARR: Pour enregistrer et dire le programme au format TV normal 4:3.

Si vous regardez un programme enregistré au format 16:9 avec ce magnétoscope, votre téléviseur doit disposer d'une fonction 16:9 et être connecté au téléviseur et au magnétoscope à l'aide d'une prise péritel AV.

Saut CM (saut de publicité)

Si vous appuyez sur la touche [saut CM] de la télécommande, la bande avance pendant une durée de 30 secondes.

Réglage de la date et de l'heure

MENU

Affichez MENU PRINCIPAL, Sélectionnez

« REGLAGE MAGNETOSCOPE », puis

REGLAGE HORLOGE.

REGLAGE HORLOGE

HEURE 11:41

DATE 10/02/2001 (SAM)

0-9: REGLAGE (HEURE)

←/→: CORRIGER

OK: ENTREE MENU: FIN

Placez-vous à l'emplacement de votre choix pour changer et saisir de nouvelles valeurs.

Attendez quelques secondes après avoir entré un numéro à un chiffre.

MENUE

Mémorisez vos réglages en appuyant sur la touche OK et quittez en appuyant sur la touche MENU.

Enregistrement

de cassettes

Les chaînes TV doivent avoir été réglées sur le magnétoscope (page 6). Allumez le magnétoscope. Vous pouvez regarder la cassette sur le téléviseur en sélectionnant la touche dédiée à l'entrée vidéo ou sur la touche AV, regarder une autre chaîne TV ou éteindre le téléviseur.

Enregistrement simple

Insérez une cassette dont la languette de protection est en place (voir page 17).

Choisissez la chaîne sur laquelle vous souhaitez enregistrer un programme.

Si le programme que vous souhaitez enregistrer est très long, doublez le temps d'enregistrement grâce à la fonction «LP» (Long Play, longue durée).

Vous pouvez enregistrer jusqu'à huit heures sur une cassette de type E-240.

Démarrez votre enregistrement.

Appuyez sur cette touche si vous souhaitez interrompre brièvement l'enregistrement, puis continuez.

Le magnétoscope s'arrête automatiquement, si le temps de pause est supérieur à 5 minutes.

Arrêtez votre enregistrement.

Enregistrement rapide - OTR

Choisissez la chaîne de votre CHOIX et appuyez une fois sur la touche A chaque fois que vous souhaitez ajouter 30 minutes

d'enregistrement supplémentaire. Il est possible d'enregistrer jusqu'à 10 heures.

Si vous souhaitez enregistrer à partir d'une source connectée à votre magnétoscope, reportez-vous aux pages 23/25. Pour annuler la fonction OTR, appuyez sur la touche (arrêt) pendant plus de 5 secondes. Si le programme que vous enregistrez n'est pas visible sur le téléviseur, appuyez sur la touche TV/VCR. ("VCR" apparaît sur l'écran). Horloge / Compteur / Temps restant - page 16. PAL/SECAM - page 8.

Pour programmer des enregistrements, l'horloge, la date et les chaînes doivent être réglées correctement. Insérez une cassette dont la languette de protection est en place (voir page 17) et dont l'espace libre est suffisant pour l'enregistrement.

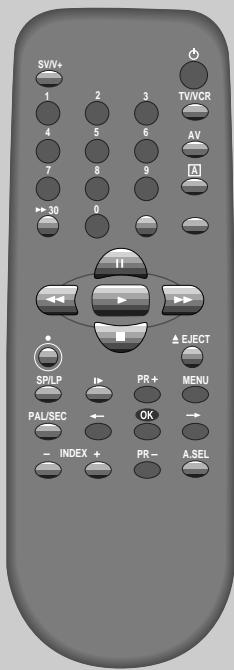

Enregistrement par programmation showview

TYPE D'ENREGISTREMENT → UNIQUE HEBDOMADAIRE QUOTIDEN(LUN-VEN) QUOTIDEN(LUN-SAM) QUOTIDEN(LUN-DIM)

PR+/-: CHOIX OK: ENTREE

MENULEFIN

Activez le menu ShowView.

Entrez le numéro indiqué à côté du programme dans votre magazine TV...

... et confirmez.

Choisissez un enregistrement UNIQUE, HEBDOMADAIRE ou QUOTIDIEN.

... et confirmez.

Pour effectuer des modifications : Placez-vous à l'endroit que vous souhaitez modifier à l'aide des touches /.

Modifiez le réglage à l'aide des touches PR+/- ou numérotées.

Lorsque tous les réglages sont terminés, appuyez sur OK jusqu'à ce que «OK: ENTREE» apparaissent au bas de l'affichage.

Confirmez.

Eteignez votre magnétoscope.

La fonction VPS/PDC est un service offert par certaines chines pour vous permettre d'effectuer des enregistements par programmation avec précision, meme si la chaine qui diffuse le programme decale légerement le début du programme. L'hour que vous saississez est l'heure VPS/PDC et doit donc être correcte. Toutes les chaines n'offrent pas la fonction VPS/PDC. Dans ce cas le magnétoscope démarre à l'heure saisie et non à l'heure réelle du début du programme. Si vous souhaitez demarrer un enregistrement à une heures précise sans qu'elle soit ajustée par le système VPS/PDC en cas de retard, désactivez la fonction VPS/PDC, autrement le magnétoscope ne fonctionnera pas. Si vous ne disposez pas des nombres ShowView, reportez-vous à la page 14 pour la programmation normale. Si vous avons fait une erreur, revenez à l'emplacement ajustat laide de la touche et modifie le réglage. Si aucun emplacement de programme ne s'affiche sous "PR" dans le menu de modification, ILA signifie que le magnetoscope ne connait pas encore le numero d'emplacement du programme souhaite. Entrez-le et il sera messoré pour les derniers enregistements. Si vous souhaitez effectuer un enregistrement à partir d'un récepteur satellite sélectionnez sous "PR" l'emplacement du programme satellite ou AV (en fonction de la connexion avec le cable d'antenne ou le cable péritel). Laissez le décodeur satellite sous tension et règlez-le sur le programme souhaité. Si la programmation est decalée, vous en serez averti. Pour annuler l'enregistrement, appuyez sur le touche (Stop) pendant plus de 5 secondes. ShowView est une marque déposée et licenciée par Gemstar Development Corporation.

AUTRES

fonctions

Pour programmer des enregistements, l'horloge, la date et les chaines doivent etre regles correctement. Insérez une cassette dont la languette de protection est en place (voir page17) et dont l'espace libre est suffisant pour l'enregistrement.

Programmation d'enregistrement normale

TYPE D'ENREGISTREMENT

UNIQUE

HEBDOMADAIRE

QUOTIDIEN(LUN-VEN)

QUOTIDIEN(LUN-SAM)

QUOTIDIEN(LUN-DIM)

PR+/-: CHOIX

OK: ENTREE

D1Mj

MENUFIN

0-9: REGLAGE(PR) CORRIGER ←/→CORRIGER

Programme(unique)

PR HEURE DEBUT IFREY FIN HEURE FIN DATE DATE VITESSSE VITE. SSE VPS/PDC PR+/REGLAG 0-9: REGIAGE (PR)

MENUFIN

TMB

Attendez quelques secondes après avoir entré un numéro à un chiffre. Si vous avez fait une erreur, revenez à l'emplacement ajusté à l'aide des touches / et modifiez le réglage. Si les heures du programme sont décalées, l'appareil affiche un message d'avertissement. Si vous ne régler pas les heures, l'appareil enregistrera le premier programme entièrement puis enchaînera sur le second. Si l'espace libre restant sur la cassette est insuffisant pour l'enregistrement, le magnétoscope bascule automatiquement sur "VL(LP" (longue durée) pour doubler la capacité d'enregistrement. Le magnétoscope éjectera les cassettes dont la languette de protection a été retirée (page 17). Pour annuler l'enregistrement, appuyez sur la touche (Stop) pendant plus de 5 secondes.

Liste des programmations - modification et effacement de programmation

Affichez menu principal, puis sélectionnez PROGRAMME.

Sélectionnez la programmation à modifier ou à annuler.

Si vous souhaitez annuler cette programmation, appuyez sur la touche 0, puis confirmez en appuyant sur OK.

Pour effectuer des modifications,

Placez-vous à l'endroit que vous souhaitez modifier à l'aide des touches /.

Modifiez les réglages à l'aide des touches PR +/- ou numérotées.

Lorsque tous les réglages sont terminés, appuyez sur ← ou →, jusqu'à ce que "OK: ENTREE" apparaisse au bas de l'écran.

Confirmez les modifications en appuyant sur la touche OK. Quittez les menus.

AUTRES

fonctions

Le compteur compte en temps réel à partir du moment où vous insérez la cassette. Celle-ci ne doit pas forcément être calée au début. Le compteur ne compte pas les parties non enregistrées de la cassette. Si vous rembobinez au-delà de la position zéro, le compteur compte en valeurs négatives (par exemple, -0:01:15).

Affichage de l'horloge / du compteur

1ère pression: heure et date → état actuel → heure et date

2ème pression: compteur + état actuel → compteur

3ème pression: à l'image normale.

Si les fonctions LECTURE, AVANCE, et RETOUR RAPIDE ne sont pas utilisées, le temps restant sur la cassette n'apparaît pas.

Temps restant et durée de la cassette

Affichez MENU Principal, puis selectionnez CONTROLLE CASSETTE.

Cette fonction est utile lorsque vous souhaitez que le magnétoscope affiche le temps restant à partir de la position actuelle de la cassette (pour savoir s'il y a suffisamment d'espace pour l'enregistrement, par exemple).

Pour être certain que le temps restant affiché est précis, sélectionnez la durée de la cassette insérée grâce à cette fonction jusqu'à ce que vous obteniez la durée correcte.

L'affichage du temps restant est disponible uniquement lorsque une cassette est insérée.

Accès à la position zéro du compteur

Le magnétoscope rembobinera la cassette jusqu'à la position zéro et s'arrête.

Mise à zéro du compteur

Pour remettre le compteur à zéro.

Langues du menu

MENU

PR-

Affichez menu principal du magnétoscope, sélectionnez REGLAGE MAGNETOSCOPE, puis CHOIX LANGUAGE.

Sélectionnez votre langue.

Confirmez.

Verrouillage enfant

Appuyez sur cette touche pendant environ 5 secondes.

Votre magnétoscope ne peut alors plus fonctionner, seuls les enregistrements par programmation peuvent être effectuels. Rangez votre télécommande dans un endroit sûr.

Pour annuler le verrouillage infantile, appuyez de nouveau sur la touche pendant 5 secondes.

Cassettes

N'utilisez que des cassettes de bonne qualité portant le logo VHS.

Conservez les cassettes loin de sources d'humidité excessive ou de la poussière, des champs magnétiques ou électriques (des haut-parleurs ou des écrans d'ordinateurs, par exemple). Rembobinez toujours la cassette jusqu'au début lorsque vous avez terminé. Rangez la cassette dans son boîtier, côté rembobiné vers le bas.

Vous pouvez protéger les enregistrements auxquels vous tenez particulièrement afin qu'ils ne soient pas effacés en retardant la languette de protection située sur le côté de la cassette (certaines cassettes disposent d'un système de languette coulissante).

Si vous souhaitez réutiliser la cassette après avoir retiré la languette, recouvrez l'orifice avec un ruban adhésif.

et...

Atténuation de la luminosité de l'afficheur

L'afficheur de votre magnétoscope diminue lorsqu'il est en mode veille.

Mise hors tension automatique

Votre magnétoscope passe en mode veille lorsque aucune cassette n'est lui et lorsque aucune chaîne n'est reçue plus de 5 minutes.

Fonctions

Le magnétoscope enregistre le signal audio complet transmis par la chaîne TV. Sur le magnétoscope mono, vous entendrez le son mono normal.

Système hi-fi

Outre la piste son mono normale des magnétoscopes VHS, votre appareil est équipé d'un système audio Hi-Fi de grande qualité.

Cela signifie que vous pouvez profiter :

de films avec un son stéréo excellent, de vidéos de concerts en stéréo de haute qualité, de films avec un son panoramique impressionnant grâce à des équipements Surround supplémentaires. de films avec deux modes de dialogue (double, bilingue), en général la bande son originale et la version doublée, de cassettes VHS avec son stéréo Hi-Fi et cassette VHS avec son normal.

Ce que vous pouvez écouter

En mode arrêt, le magnétoscope affiche ce que la chaîne en cours diffuse.

Lorsque you passez sur une autre chaine ou que la chaine actuelle modifie le mode audio, YOUR magnétoscope affiche le programme et le mode audio à I'écran (si ce n'est pas le cas, appuyez sur A. SEL).

"Stereo" = stéréo "BIL I"/"BIL II" = bilingue rien ≡ son monophonique

En mode lecture, le magnétoscope affiche ce qui est enregistré sur la cassette (si ce n'est pas le cas, appuyez sur A. SEL).

"Hi-Fi" = stéréo/bilingue ren = son monophonique

Choix de la sortie audio

1-4x

Lors d'un programme en stéréo:

uniquement → canal droit uniquement → la

bande son mono normale d'une cassette Hi-Fi.

1-4X

Lors de la diffusion d'un programme bilingue :

langue principale (bande son originale)

sous-langue (doublage) → langue principale et

sous-langue désactivation.

Pour des programmes mono, il n'y a pas de

possibilité de choisir.

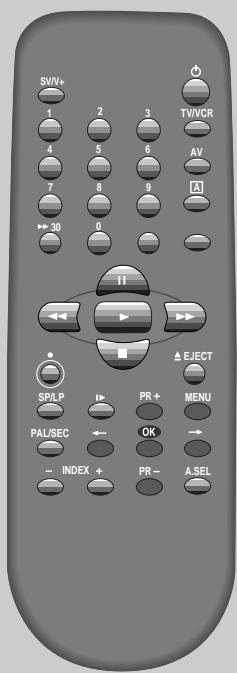

Réglage de nouvelles châines

Allumez le téléviseur et le magnétoscope. Pour voir le programme de votre cassette, sélectionnez sur la touche de chaîne de votre téléviseur dédiée à l'entrée vidéo ou sur la touche AV (Audio/Video). "AV" ne doit pas être sélectionné avec la touche AV du magnétoscope.

Réglage

PREREGLAGE PR

PREREGLAGE MANUEL MISE EN PLACE C+ ANNULATION PR. MISE EN PLACE PR.

PR+/-: CHOIX OK: ENTREE

PREREGLAGE PR.

PREREGLAGE MANUEL PR29 PAL V-L 68% PR+/ : RECH. HAUT/BAS MENU : FIN

Affichez menu principal, puis choisissez PREREGLAGE PR.

Sélectionnez PREREGLAGE MANUEL.

Choisissez un numéro d'emplacement non utilisé "----" ou "P-xx"... Il est plus facile d'utiliser le même numéro d'emplacement sur le téléviseur et sur le magnétoscope.... et confirmez.

Réglez la chaîne de votre choix.

Appuyez sur la touche pour voir apparaître le programme.

S'il ne s'agit pas de la chaîne de votre choix ou que l'image est de mauvaise qualité, continuez le réglage.

Une fois que vous voyez la chaîne de votre choix, mémoiressez-la.

Réglez d'autres chaînes (à partir de l'étape 3 ci-dessus) ou quittez le mode de réglage.

Noms des chaînes

Si vous magnétoscope n'affiche aucun nom de chaine ou un nom de chaine incorrect, vous pouvez y remédier. Sélectionnez "Sélectionnez" → : MODIF NOM" dans le menu PRÉREGLAGE MENUEL.

Le système de réglage automatique du magnétoscope produit en général plusieurs résultats. Toutefois, dans des zones de faible réception, un réglage manuel peut améliorer la réception. Choisissez la chaîne et effectuez le réglage à l'aide des touches /→. Mémorisez en saisissant à nouveau le nombre d'emplacements. Pour régler tous les canaux disponibles dans votre région, reportez-vous à la page 6. Pour trier ou supprimer les chaînes, reportez-vous à la page 22.

Trier les emplacements de programmes

Si les numéros d'emplacement utilisés pour les programmes mémorisés sur votre téléviseur et sur le magnétoscope sont différents, vous pouvez modifier ceux du magnétoscope. Pour ce faire, déplacez les chaînes vers les numéros corrects jusqu'à ce qu'elles soient disposées comme vous le souhaitez.

Affichez menu principal, sélectionnez PREREGLAGE PR, puis MISE EN PLACE PR.

Sélectionnez le programme à déplacer. Confirmez.

Déplacez la chaîne vers le numéro d'emplacement souhaité.

Confirmez.

S'il vous plaît notez : Quand vous avez recours aux programmes individuels, les programmes en suivant ou précédant seront déplacés en conséquence.

Effacer des emplacements de programme

Affichez menu principal, sélectionnez PREREGLAGE PR, puis ANNULATION PR.

Sélectionnez la chaîne (numéro d'emplacement) que vous souhaitez effacer.

Vérifiez le programme.

Effacez.

Éteignez tous les composants lorsque vous connectez ou déconnectez les câbles.

Copie

autre magnétoscope

décodeur de chaîne à péage

(Canal+)

camscope

platine laser

récepteur satellite

(aussipage13)

Reportez-vous à la page 25

Amplificateurs audio

TELEVISEUR

(autre magnétoscope)

Pour effectuer une copie sur votre magnétoscope à partir d'un autre magnétoscope, connectez les deux appareils avec un câble reliant les connecteurs EURO AV (péritel) et sélectionnez le programme "AV1/AV2" ou "AVF" (connecteurs frontaux) à l'aide des touches [AV], [PR +/-] ou [00]. Réglez l'autre magnétoscope sur lecture et le vôtre sur enregistrement. Pour copier une cassette sur un autre magnétoscope à partir du, connectez les 2 appareils en reliant leurs connecteurs EURO AV (péritel). Sur l'autre magnétoscope, sélectionnez l'entrée (« AV ») et démarrez l'enregistrement. Sur votre magnétoscope, recherchez la série que vous désirez copier et démarrez la lecture.

Montage

Si vous souhaitez monter votre propre film à partir des séquences d'un caméscope, par exemple, utilisez la technique de montage pour plus de fluidité :

Calez la bande sur l'emplacement auquel vous souhaitez ajouter la nouvelle scène à l'aide des fonctions de lecture (pages 8/9). Rembobinez légèrement avant le point de montage et mettez l'appareil en mode pause en appuyant sur la touche □ (n'appuyez pas sur la touche arrêt!). Vous pouvez alors lancer directement l'enregistrement.

Pour obtenir plusieurs résultats, la cassette source à partir de laquelle vous enregistrez doit déjà être en mode lecture lorsque vous démarrez l'enregistrement.

Lisez également les manuels des équipements connectés.

Réglage de CANAL+ (paramètre principal)

Le décodeur est raccordé à la prise DECODER du magnétoscope (voir page 5)

MENU

PR-

PR+

MENU

PREREGLAGE PR.

AUTO MEMO

PREREGLAGE MANUEL

MISE EN PLACE C-

ANNULATION PR.

MISE EN PLACE PR

PR+/-: CHOIX

OK: ENTREE

MENUFIN

MISE EN PLACE C+

CANAL+MAR 1: PP01T51 PROT IFP PP02 F03 PRO2 PR2 PR2 DP03 P.03 DP PR03 P-03 PR04 P-04 PRO5MTV PR PRO6 P-06 PRO/ P-07 PR14....

PR+/CHOUX 1

VERIFI 0X148/4DP

MENUFIN

Pour Canal+ << Mise en Place C>> doit être réglée sur "Canal+ MAR" pour être reconnectée en tant que chaine Canal+.

Appuyez sur la touche OK de la chaîne Canal+.

Alimentation

L'écran du magnétoscope ne s'allume pas.

Le magnétoscope ne fonctionne pas.

Enregistrement

Il ne démarre pas.

La cassette passée en mode lecture ou est éjectée.

Lecture

Pas d'image.

Mauvaise qualité d'image.

Mauvaise qualité d'image en mode pause.

Général

Impossible d'insérer la cassette.

Impossible de rembobiner, d'avancer, de lire ou d'enregistrer une cassette.

La programmation n'enregistre pas correctement. Le magnétoscope émet un bruit en mode arrêt.

"ERR" apparaît sur l'écran

• Le cordon d'alimentation n'est pas raccordé à la prise murale.
• De la condensation s'est peut-être formée lors du déplacement du magnétoscope d'une pièce froide vers une piè
• Avez-vous inséré une cassette?
• La languette de protection doit être retirée. Recouvre l'orifice avec du ruban adhésif (page 17).
• Appuyez sur la touche TV/VCR de manière à ce que "VCR" apparaisse sur l'écran du magnétoscope.
• Avez-vous réglé les chaînes TV sur le magnétoscope ? (page 6)
• Ya-t-il un enregistrement sur la cassette?

Utilisez les touches PR + / - pour régler l'image si des rayures horizontales apparaissent. - La cassette est-elle de mauvaise qualité ou usée? Faites un test avec une autre cassette. - Essayez une autre cassette. Il se peut que la tête de lecture du magnétoscope ait besoin d'être nettoyée. Renseignez-vous auprès de votre revendeur.

• Appuyez sur la touche (pause) à plusieurs reprises. Effectuez les réglages à l'aide des touches PR + / - jusqu'à ce que vous obtieniez une meilleure qualité d'image.
• Les piles sont-elles usées?
• La distance entre la télécommande et le magnétoscope est-elle supérieure à 7 mètres?
• Y a-t-il un objet faisant obstacle entre le magnétoscope et la télécommande?
• Avez-vous déjà inséré une cassette? Si c'est le cas, l'écran du magnétoscope vous l'indiquera.
• La cassette est déjà entièrement rembobinée ou est au bout de la bande.

L'horloge est-elle réglée correctement (page 11)? - Si aucune fonction de lecture ou d'enregistrement n'est utilisée pendant environ 5 minutes pendant que l'appareil est en mode arrêt, le magnétoscope éteint son moteur pour préserver le mécanisme. - Votre magnétoscope a détecté des conditions anormales. Supprimez ce mode en appuyant sur n'importe quelle touche. Votre magnétoscope passe alors en mode veille pour plus de sécurité.

Lecture

Voiture télévisur et votre magnétoscope doivent être allumés. Pour voir apparaitre les images de votre cassette, appuyez sur la touche de la chaine de votre téléviseur dédiée à l'entrée video ou sur la touche AV (Audio/Video).

Pour démarrer la lecture.

Pour arrêter la lecture.

Pour bobiner ou rembobiner la cassette à partir du mode arrêt.

Pour passer en mode pause à partir du mode lecture.

À chaque fois que vous appuyez sur cette touche, vous faites apparaître l'image suivante.

La touche PLAY permet de revenir en lecture normale.

En mode lecture, vous pouvez contrôler la vitesse de recherche de 2 façons, vers l'avant (▶) et vers l'arrière (▲). Appuyez à plusieurs reprises.

La touche PLAY permet de revenir en lecture normale.

En mode lecture, vous pouvez contrôler la vitesse du ralenti en 6 étapes (1/15, 1/10, 1/5, 1/30, 1/25, 1/20). Appuyez à plusieurs reprises.

La touche PLAY permet de revenir en lecture normale.

INDEX

Sélectionnez INDEX+ ou INDEX pour rechercher vers l'avant ou vers l'arrière.

La cassette est alors calée sur le début du premier enregistrement, s'arrête pendant 6 secondes environ, puis calée sur l'enregistrement suivant.

Lorsque vous voyez l'enregistrement de votre choix, appuyez sur la touche PLAY.

Enregistrement simple

Les chaînes TV doivent avoir été réglées sur le magnétoscope (page 6). Le magnétoscope doit être allumé. Vous pouvez soit regarder le programme de votre cassette sur le téléviseur en appuyant sur la touche de la chaine réservée à l'entrée vidéo ou sur la touche AV, soit regarder une autre chaine TV, soit éteindre le téléviseur.

Insérez une cassette dont la languette de protection est en place (voir page 17).

Choisissez la chaîne sur laquelle vous souhaitez enregistrer un programme.

Si le programme que vous souhaitez enregistrer est très long, doublez le temps

d'enregistrement grâce à la fonction "LP" (longue durée). Vous pouvez enregistrer jusqu'à huit heures sur une cassette E-240.

Démarrez votre enregistrement.

Appuyez sur cette touche si vous souhaitez interrompre l'enregistrement quelques instants, puis continuez.

Pour arrêter votre enregistrement.

Enregistrement rapide - OTR

Choisissez la chaîne de votre choix et appuyez sur la touche une fois à chaque fois que vous souhaitez prolonger le temps d'enregistrement de 30 minutes. Il est possible d'enregistrer jusqu'à dix heures.

Enregistrement par programmation showview

Pour les enregistrements par programmation, l'horloge, la date et les chaînes doivent être réglées correctement. Insérez une cassette dont la languette de protection est en place (page 17) et dont l'espace libre est suffisant pour l'enregistrement.

Affichez le menu ShowView.

Saisissez le numéro du programme que vous souhaitez enregistrer. Ce numéro est indiqué à côté du programme dans votre magazine TV...

... et confirmez.

Choisissez un enregistrement UNIQUE, HEBDOMADAIRE ou QUOTIDIEN.

... et confirmez.

Pour effectuer des modifications : Placez-vous à l'endroit que vous souhaitez modifier à l'aide des touches /.

Modifiez le réglage à l'aide des touches PR+/− ou numérotées.

Lorsque tous les réglages sont terminés, appuyez sur ← ou → jusqu'à ce que “OK : ENTREE” apparaisse au bas de l'affichage

Confirmez.

Éteignez-vous magnétoscope.

Programmation normale

Pour les enregistements par programmation, l'horloge, la date et les chaines doivent etre régles correctement. Insérez une cassette dont la languette de protection est en place (page17) et dont l'espace libre est suffisant pour l'enregistrement.

Affichez MENU PRINCIPAL du magnétoscope, puis sélectionnez PROGRAMME.

2x Choisissez un enregistrement UNIQUE, HEBDOMADAIRE ou QUOTIDIEN.

... et confirmez.

Entrez l'un après l'autre :

le numéro d'emplacement du programme, l'heure de début du programme, l'heure de fin du programme, le jour du programme, si ce n'est pas le jour en cours. Sélectionnez LP si vous souhaitez effectuer un enregistrement très long. Désactivez la fonction VPS/PDC si vous le souhaitez (page 13).

Pour effectuer des modifications : Placez-vous à l'endroit que vous souhaitez modifier à l'aide des touches /

Modifiez le réglage à l'aide des touches PR+/- ou numérotées. Lorsque tous les réglages sont terminés, appuyez sur OK jusqu'à ce que "OK: ENTREE" apparaisse au bas de l'affichage.

Confirmez.

Éteignez-vous magnétoscope.

ANNEXE

Affichage à l'écran (OSD) 7

Antenne 4

Bandes. 8

Bilingue.8/18/19

Cassette protégée 17

Chaine 6/20-22

Compteur 16

Condensation. Précautions

Connecteur péritel 4/23

Durée de la cassette 16

Enregistrement rapide (OTR) 12

EUROAV 4/23

Format 16:9 10

LP (longue durée) 12-14

Menu 3

Montage d'enregistrements 24

Numéro d'emplacement 6/20-22

Optimiser le réglage 21

PDC 13

Réglage de l'arrêt sur image 8

Saut CM 10

ShowView 13

Fréquence 20Hz - 20KHz

Gamme dynamique >80 dB

Rapport signal/bruit >60 dB

Général

Température 5 - 35°C

Hygrométrie < 80 %

Programmateur 8 programmations sur 1 mois (VPS/PDC)

Données techniques sujettes à modification sans préavis.

VS-K604N-E6

Ou pour aller plus vite

1 Retirez le câble d'antenne du téléviseur et raccordez-le à la prise «ANT. IN» de votre magnétoscope. Reliez la prise «ANT. OUT » du magnétoscope et la prise d'antenne du téléviseur au moyen du câble d'antenne court fourni. Connectez un câble EURO AV/(pertel) au connecteur "EURO AV1" du magnétoscope et au connecteur AV du téléviseur. 41 Branchez le cordon d'alimentation dans la prise secteur et l'afficheur du magnétoscope s'allume.

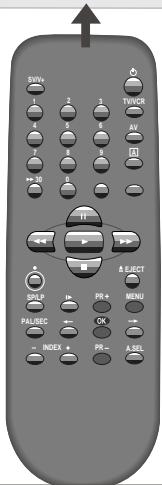

Insérer les piles en respectant les repères de polarité + et -.

Appuyez sur n'importe quelle touche pour mettre le magnétoscope sous tension.

Prereglage MANUEL

PRO1 TF: PR02FR2PR09P-09 PR02P2PR03P0BBR03B03BB10B10 RR04R04RR11R11 PR05MT/PR10 PROS MTV PR12 1000-00000000000000000000 PRO8 P-06 PR13.... RP07 P-07 PR14 PR07 P-07 PR14 -

PR+/-: CHOIX

OK: ENTREE

MENU: FIN

CHOIX LANGUAGE

PR+/CHOIX

OK: ENTREE

MENLI: FIN

AUTO MEMO REGLAGE VEUILLEZ PATIENTER

AUTO MEMO

PR 03

PAL

V-I

76%

MENU: FIN

des réglages de

. Nous vous

attendons beaucoup de

ir avec vous.

nétoscope.

Notice d'utilisation pages 4-6

Voilà l'image que vous voyez en allumant votre magnétoscope et votre téléviseur pour la première fois.

Sélectionnez la langue à l'aide des touches PR+/-.

Appuyez sur OK pour déclencher l'installation automatique des chaînes «AUTO MEMO».

La «Auto Memo» installe toutes les chaînes reçues par cettee...

... et les ordonne de la façon usitée dans votre pays.

L'horloge est régée automatiquement.

Sortez des réglages de

Nous vous

souhaitons beaucoup de

plaisir avec vous

magnétoscope.

MANUEL d'utilisation

Magnétoscope Hi-Fi VS-K604N-E6
