VQ253 - Magnétoscope DAEWOO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Magnétoscope VHS
Marque	DAEWOO
Modèle	VQ253
Dimensions (L x H x P)	360 x 90 x 288 mm
Poids	3,85 kg
Alimentation	AC 230 V~, 50 Hz, 15 W
Système vidéo	VHS, PAL-B/G
Vitesses d'enregistrement	VN (SP) et VL (LP)
Mémoires programmables	99 + AUX
Programmateur	8 programmations, 1 mois, VPS/PDC
Sortie HF	UHF CH 21-69 (préréglé canal 52)
Connectiques	Prise antenne ANT IN/OUT, prise péritel EURO AV1, prise péritel AV2 (décodeur/Canal+)
Fonctions de lecture	Lecture, arrêt sur image, recherche avant/arrière variable, ralenti variable, recherche d'index, saut CM (30s), lecture 16:9
Fonctions d'enregistrement	Enregistrement immédiat, OTR (One Touch Recording jusqu'à 10h), programmation différée, enregistrement longue durée LP
Durée max d'enregistrement	Jusqu'à 8h avec cassette E-240 en LP
Affichage	Sur écran TV (menus) et afficheur à l'avant
Température de fonctionnement	5 - 35°C, hygrométrie < 80%
Piles de télécommande	2 piles (type non spécifié, insérer en respectant les polarités)
Entretien et nettoyage	Chiffon doux non pelucheux, pas de produits agressifs ou alcool
Sécurité	Ne pas ouvrir, éviter humidité et chaleur, débrancher en cas d'orage ou non-utilisation prolongée
Réparabilité	Réparations exclusivement confiées à des spécialistes
Garantie	Conserver carte de garantie et facture

FOIRE AUX QUESTIONS - VQ253 DAEWOO

Comment installer le magnétoscope VQ253 pour la première fois ?

1. Branchez l'antenne à la prise ANT. IN du magnétoscope, puis reliez ANT. OUT à la TV avec le câble fourni. 2. Connectez un cordon péritel entre EURO AV1 et la TV. 3. Branchez l'alimentation sur 230 V~. 4. Allumez, sélectionnez la langue avec PR +/-, puis validez avec OK pour lancer le réglage automatique des chaînes (Auto Memo).

Pourquoi l'image n'apparaît-elle pas lors de la lecture d'une cassette ?

Vérifiez que le téléviseur est réglé sur la bonne source : appuyez sur la touche AV de la TV ou sélectionnez le canal vidéo (généralement CH 52). Si vous utilisez un cordon péritel, appuyez sur TV/VCR pour afficher l'image du magnétoscope. Assurez-vous aussi que la cassette est correctement insérée.

Comment enregistrer un programme TV immédiatement ?

Insérez une cassette avec sa languette de protection. Sélectionnez la chaîne à enregistrer avec PR +/-, puis appuyez sur la touche REC (rouge) pour démarrer l'enregistrement. Pour arrêter, appuyez sur STOP. Vous pouvez prolonger la durée en appuyant plusieurs fois sur OTR (+30 min par pression, jusqu'à 10h).

Comment programmer un enregistrement différé ?

Assurez-vous que l'heure et la date sont correctes (menu Réglage Horloge). Insérez une cassette. Dans le menu principal, sélectionnez 'Programmation', choisissez le type (Unique, Hebdomadaire, Quotidien), puis saisissez la chaîne, l'heure de début, l'heure de fin et la date. Validez avec OK et éteignez le magnétoscope.

Que faire si le magnétoscope n'éjecte pas la cassette ?

Appuyez sur la touche STOP puis sur EJECT. Si rien ne se passe, débranchez l'appareil de la prise secteur pendant quelques minutes, puis rebranchez-le. Si le problème persiste, consultez un spécialiste. Ne forcez jamais la cassette.

Comment nettoyer le magnétoscope ?

Utilisez un chiffon doux et non pelucheux, légèrement humidifié si nécessaire. N'utilisez jamais de produits agressifs, abrasifs ou à base d'alcool. Nettoyez l'extérieur uniquement ; l'intérieur doit être confié à un spécialiste.

Pourquoi l'enregistrement différé ne démarre-t-il pas ?

Vérifiez que l'heure et la date sont correctement réglées (page 9 de la notice). Assurez-vous que la cassette est bien insérée et que sa languette de protection est présente (sinon, collez un ruban adhésif sur l'encoche). Vérifiez aussi que le magnétoscope est en veille (éteint) et non pas en mode arrêt.

Comment utiliser la fonction de recherche d'index ?

En mode lecture, appuyez sur INDEX + ou INDEX - pour rechercher le début de la séquence suivante ou précédente. Le magnétoscope bobine jusqu'au repère d'index, lit 6 secondes, puis continue. Appuyez sur PLAY pour arrêter la recherche sur la séquence voulue.

Que signifie le message 'ERR' sur l'afficheur ?

Le message 'ERR' indique une anomalie (par exemple, une cassette bloquée ou un problème mécanique). Appuyez sur n'importe quelle touche pour tenter de le résoudre. Si le problème persiste, débranchez l'appareil quelques instants. Si toujours présent, contactez un spécialiste.

Comment protéger une cassette contre un effacement accidentel ?

Cassez la languette de protection située sur la tranche de la cassette. Pour réenregistrer une cassette protégée, collez un morceau de ruban adhésif sur l'encoche. Conservez les cassettes à l'abri de la poussière, de l'humidité et des champs magnétiques.

MODE D'EMPLOI VQ253 DAEWOO

Notice d'utilisation

Magnétoscope

VQ253

Ce qu'il faut SAVOIR

Conservez précieusement la carte de garantie et la facture de votre magnétoscope pour pouvoir bénéficier de la garantie le cas échéant.

Précautions d'emploi

Lisez attentivement la présente notice d'utilisation afin de vous familiariser avec les fonctions de ce magnétoscope haut de gamme DAEWOO. Vérifiez que la tension secteur de votre installation électrique correspond bien aux valeurs figurant sur la plaquette signalétique du magnétoscope. Installez le magnétoscope et programmez-le en suivant scrupuleusement les instructions données chapitre et de «La première utilisation» (page 4).

... à garder l'appareil à l'abri de l'humidité ou de la chaleur afin d'éviter tous risques d'accordance ou d'électrisation.... à ne pas ouvrir l'appareil et à ne laisser le soin de réparations eventuelles qu'à des spécialistes.... à ne pas utiliser l'appareil froid immédiatement après l'avoir placé dans une pièce chaude. Le magnétoscope et les cassettes peuvent en effet être sérieusement endommagés par la condensation. Attendez env. deux heures pour leur donner le temps de se réchauffer.... à installer l'appareil sur une surface plane et parfaitement stable.... à disposer l'appareil de sorte à permettre une bonne circulation de l'air tout autour.... à ne le nettoyer qu'avec des chiffons doux et non pelucheux en évitant tous produits agressifs, abrasifs ou à base d'alcool.... à débrancher immédiatement l'appareil de la prise secteur et à le faire examiner par un spécialiste en cas de dysfonctionnement, de bruits anormaux, de dégagement d'odeurs ou de fumée voire de déjection de liquide à l'intérieur.... à débrancher l'appareil de la prise secteur et à retirer le cable d'antenne en cas de non-utilisation prolongée ou en cas d'orage.

Consignes de sécurité

Ne pas tenter d'entretenir ou de réparer les composants de cet appareil. N'ouvrez jamais l'appareil. L'entretien ou les réparations doivent exclusivement être confiés à des spécialistes.

Cet appareil fonctionne en permanence. Pour interrompre son alimentation électrique, il ne suffit pas de l'éteindre (standby) ; il faut au contraire le débrancher de la prise secteur. L'enregistrement d'œuvres protégées par des droits d'auteur peut constituer une infraction au Code de la propriété intellectuelle.

Avant d'utiliser votre magnétoscope pour la première fois, commencez par lire le chapitre « La première utilisation »

Céqu'il faut

SAVOUR

Commander le magnétoscope

La télécommande 2

L'appareil, Affichages sur écran TV 3

La première utilisation

Installation du magnétoscope, Piles de la télécommande 4

Les réglages automatiques 5

Regarder une cassette

Lecture 6

Arrêt sur image, Recherche image variable, Ralenti variable, Recherche du début de nouvelles séquences (recherche d'index) 7

Lecture / Enregistrement au format grand écran 16:9, Touche CM Skip 8

Enregistrer une cassette

Régler l'heure et la date 9

Enregistrement immédiat 10

Prolongation d'enregistrement OTR 11

Autres fonctions

Programmation d'enregistrement normale 12

Liste des programmations, Modifier ou effacer des programmations 13

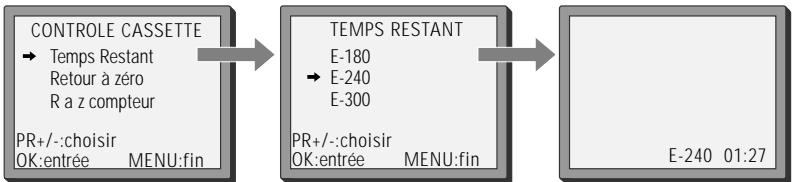

Horloge / compteur de bande, Temps de bande restant et durée

d'enregistrement des cassettes, Accès à la position 0:00:00 du compteur,

Mise à 0:00:00 du compteur 14

Langues des menus, clé électronique, cassettes, et 15

Installer de nouvelles chaînes

Installer des chaînes 16

Noms de chaînes 17

Ordonner les chaînes, Effacer des chaînes 18

Brancher et copier

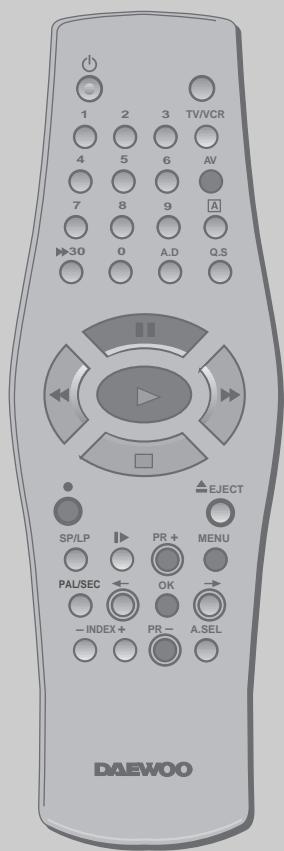

Branchement au téléviseur avec un câble d'antenne (sans cordon péritel) 19

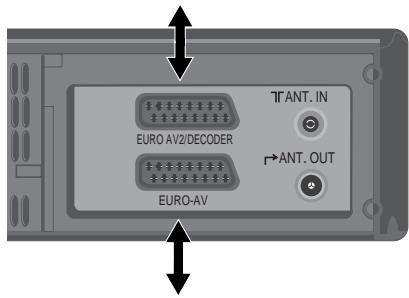

Copie, Montage de séquences 20

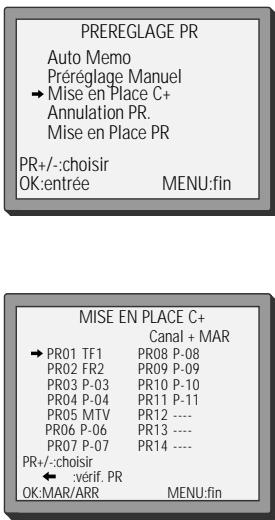

Prise décodeur / Prise péritel, Mise en place Canal+ 21

Annexe

Avant de vous adresser à un spécialiste 22

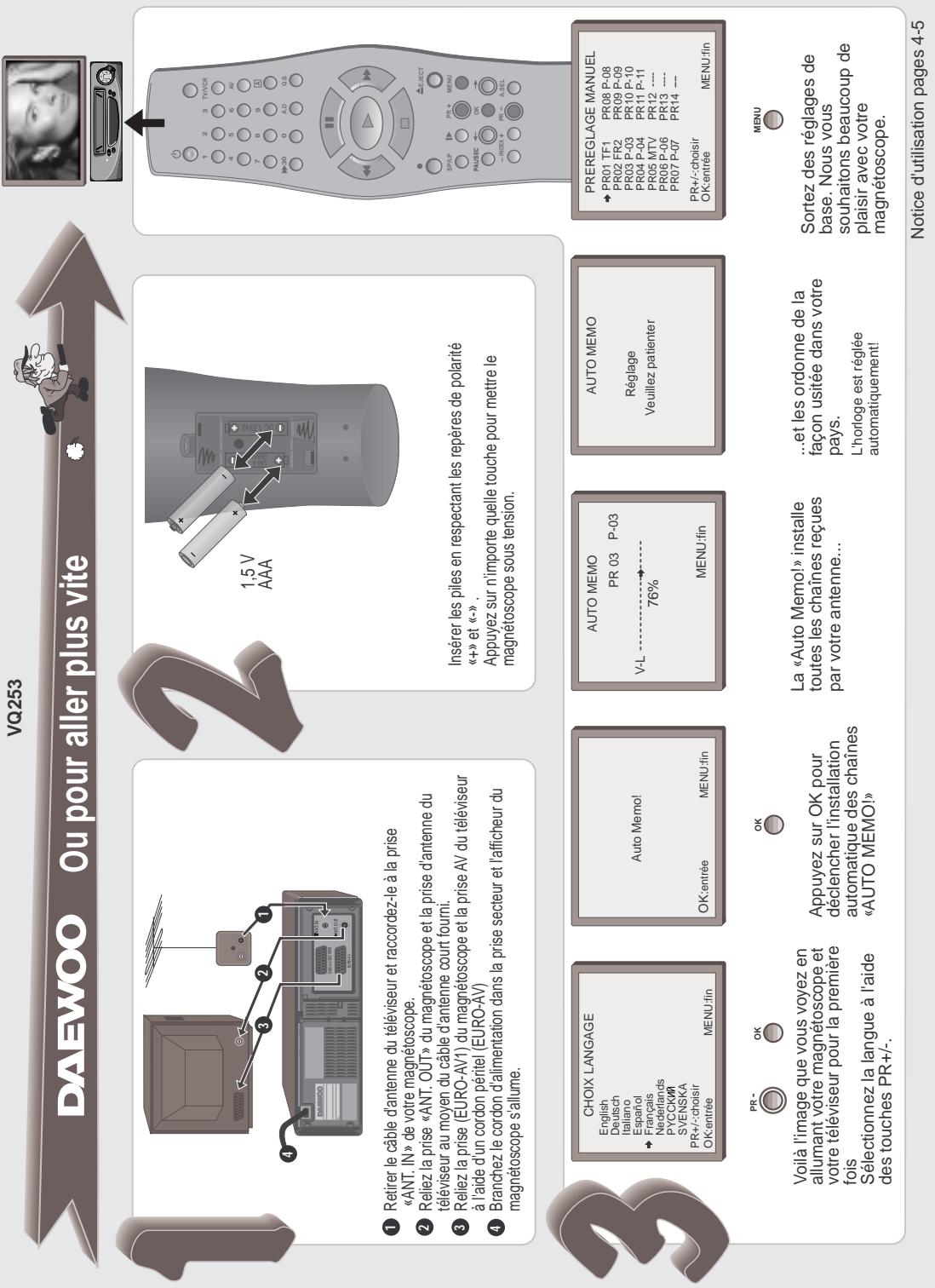

Notice succincte pour les utilisateurs confirmés 23/24

Index - Caractéristiques techniques 25

Vous trouvez sur les pages ci-après les touches de la télécommande nécessaires pour la commande des fonctions décrites. Vous y verrez également les affichages sur écran de votre téléviseur ou les messages de l'afficheur de votre magnétoscope.

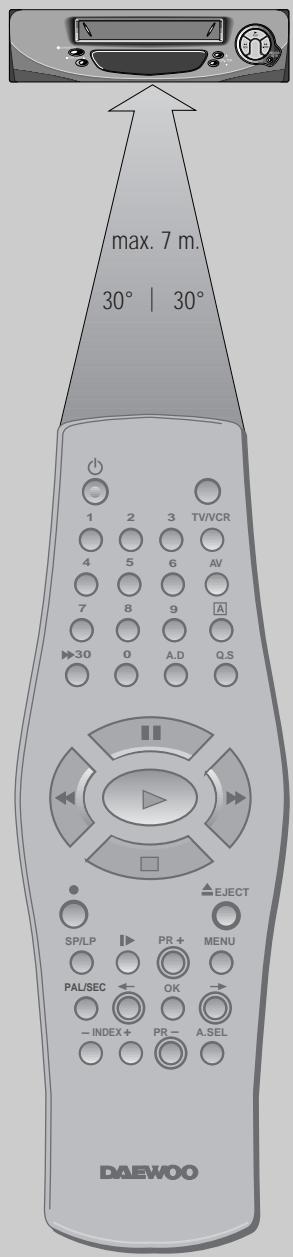

Le magnétoscope

Sur les pages ci-après, les touches nécessaires à la commande des fonctions sont activées.

Vous servirez bien sûr essentiellement à cet effet de la télécommande, mais les principales touches d'enregistrement et de lecture se trouvent aussi en façade de leur magnétoscope. Appuyez sur n'importe quelle touche pour mettre le magnétoscope sous tension.

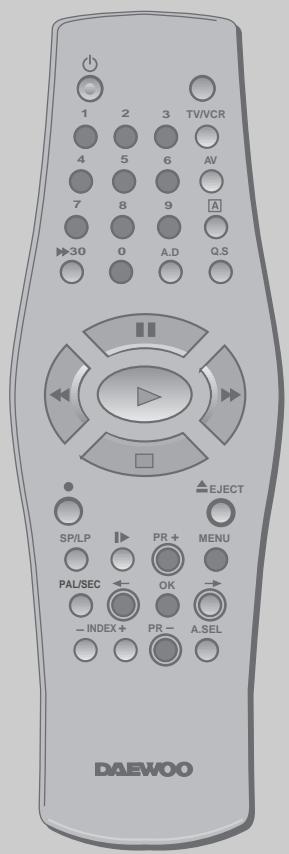

La télécommande

Mise sous / hors tension

séléction des chaînes ou d'entrée des numérores dans les menus

séléction TV/Video (avec cordon péritel, page 4)

séléction de la source d'enregistrement :programme TV ou apparéil raccordé

Affichage à l'écran compteur / horloge

Touchche non disponible pour cet équipement

Touchche non disponible pour cet équipement

Touchche saut CM pour avancer la bandependant une duréede 30 secondes

effectuer une brève pause (d'enregistrement)ou un arrêt sur image (en lecture)démarrer la lecture d'une cassettearrête

bobiner / rembobiner la cassette à partir de l'arrêt oulancer la recherche avant / arrêt à partir du mode lecture

d'enregistrement ou de prolongation d'enregistrement(« OTR - One touch recording »: chaque nouvelle pressionsur cette touche prolonge la durée d'enregistrement de30 minutes jusqu'à 10 heures)

Ejecter la cassette

multiplication par deux de la durée d'enregistrement, parex. pour des programmes de très longue durée

Lancer le ralenti variable

progression dans les menus

séléctionner une chaine (PR +/-)

Rechercher le début des séquences (recherche d'index)

Touchche non disponible pour cet équipement

Touchche non disponible pour cet équipement

Appuyez sur n'importe quelle touche pour mettre le magnétoscope sous tension.

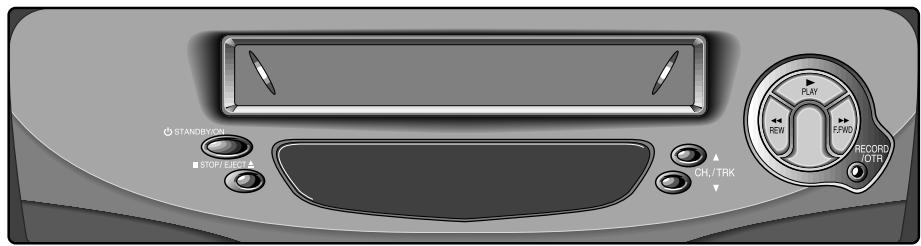

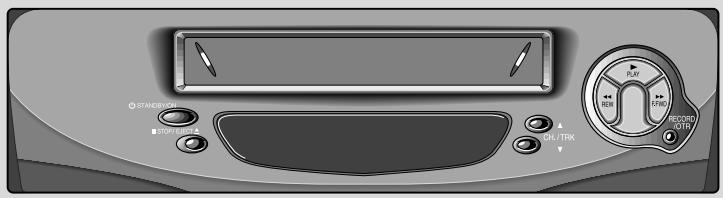

L'appareil

Mise sous tension / hors-tension

Touche d'arrêt et d'éjection de la cassette

Sélectionner une chaîne (programmée)

Enregistrer ou prolonger un enregistrement

(« OTR - One touch recording »: chaque nouvelle pression sur cette touche prolonge la durée d'enregistrement de 30 minutes jusqu'à 10 heures)

Bobiner / rembobiner la cassette à partir de l'arrêt ou lancer la recherche avant / arrière à partir du mode lecture

Démarrer la lecture d'une cassette

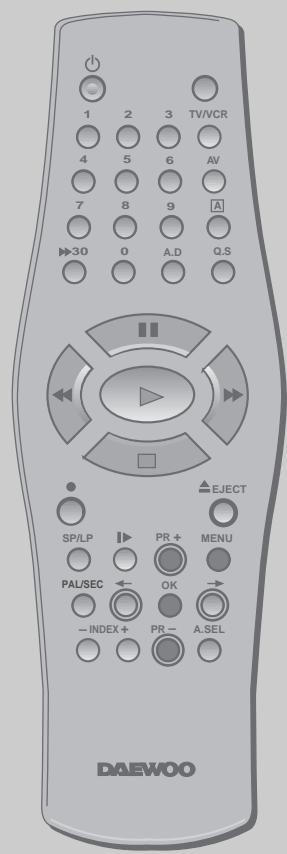

Affichages sur écran TV

→ Programmation Prérigèle PR Réglage Magné Contrôle Casset

PR +/- : choisis OK : entree

MENULIN

Example

Le système de menus interactifs de votre magnétoscope facilite l'accès aux fonctions particulières telles que l'installation des chaînes, le réglage de l'heure, etc.

Le menu "Contrôle Cassette" apparait uniquement lorsqu'une bande a été insérée dans le magnétoscope.

L'indication des touches à presser simplifie votre progression dans les menus.

D'autres fonctions affichent toutefois aussi de brefs messages sur l'écran de votre téléviseur.

Sur les pages ci-après, les touches nécessaires à la commande des fonctions sont activées.

Disposer le magnétoscope

à l'horizontal sur une surface plane et parfaitement stable en veillant à une aération correcte, à l'abri de l'humidité et de la chaleur, loin de champs magnétiques produits par des enceintes acoustiques, etc. Ne pas déposer dessus des objets lourds.

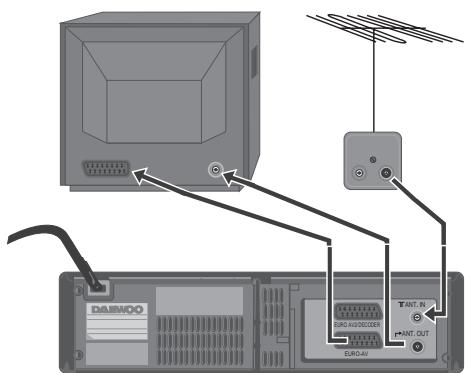

Installation du magnétoscope

Eteindre tous les composants avant de brancher ou débrancher les câbles de raccordement.

AC 230 V~, 50 Hz

Retirer le cable d'antenne du téléviseur et raccordez-le à la prise « ANT. IN » de votre magnétoscope.

Reliez la prise « ANT. OUT » du magnétoscope et la prise d'antenne du téléviseur au moyen du câble d'antenne court fourni.

Reliez la prise « EURO AV1 » du magnétoscope et la prise AV du téléviseur à l'aide d'un cordon péritel (EURO-AV).

Outre un comportement élevé, ce cordon procure une qualité de son et d'image optimale. Ce cordon est disponible chez votre revendeur. Sans cordon péritel, il vous faudra procéder comme expliqué au chapitre « Sans cordon péritel » (ci-contre et page 19).

Vérifiez que la tension secteur de votre installation électrique correspond bien aux valeurs figurant sur la plaquette signalétique du magnétoscope.

Branchez le cordon d'alimentation dans la prise secteur et l'afficheur du magnétoscope s'allume.

Piles de la télécommande

Insérer les piles en respectant les repères de polarité « + » et « - »

Apportez votre contribution active à la protection de l'environnement et ramenez les piles vides à votre revendeur. Elles renferment en effet des matières toxiques et ne doivent donc pas être jetées aux ordures. N'employez que des piles absolument identiques, que vous retirerez de la télécommande en cas de non-utilisation prolongée du magnétoscope.

Vous pouvez également lancer "AUTO MEMO" dans le menu "PréRéglage canal Auto Memo. Pour installer de nouvelles chaines et entre leur nom, voir pages 16-18.

Les réglages automatiques

Voici l'image que vous voyez en allumant votre magnétoscope et votre téléviseur pour la première fois.

Sélectionnez la langue à l'aide des touches PR +/-.

Appuyez sur OK pour déclencher l'installation automatique des chaînes « Auto Memo! »

La « Auto Memo! » installe toutes les chaînes reçues par votre antenne...

... et les ordonne de la façon usitée dans votre pays. L'horloge est réglée automatiquement.

Pour que les chaînes se succèdent exactement dans le même ordre que sur votre téléviseur, poursuivez avec « Ordonner les chaînes » (page 18), sinon...

... sortez des réglages de base. Nous vous souhaitons beaucoup de plaisir avec votre magnétoscope.

Si, ne disposant pas d'un cordon péritel, vous ne pouvez voir cette image, cherchez-la au moyen de la recherche des chaînes de votre téléviseur (CH 52 - prière de consulter la notice d'utilisation du téléviseur). RF52 En cas de problèmes avec une chaîne sur ce canal, tapez un autre numéro de canal compris entre 21 et 69 au moyen des touches numériques.

REGARDER

une cassette

Le téléviseur et le magnétoscope sont allumés. Sur votre téléviseur, sélectionnez l'image en provenance du magnétoscope en tapant le numéro de la chaine vidéo ou en pressant la touche AV (audio/video).

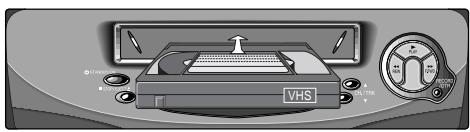

Lecture

Chargez une cassette : insérez-la bien droit dans la fente sous une légère pression, avec les fenêtres vers le haut, jusqu'à ce que le magnétoscope l'avale automatiquement.

PL84

Démarrez la lecture.

P-07

Coupez la lecture.

EJECT

17:15

Ejectez la cassette.

À partir de l'arrêt, bobinez ou rembobinez la cassette.

REW

Appuyez sur TVVCR pour voir l'image de votre téléviseur ou de votre magnétoscope (VCR) sur l'écran TV (magnétoscope raccordé au téléviseur par l'intermédiaire d'un cordon péritel). La lecture d'une cassette non munie de sa languette de protection (page 15) démarre immédiatement. Une pression sur la touche PLAY permet systématiquement de revenir à la lecture normale. En arrêt sur image, en lecture accélérée ou au ralenti, aucun son n'est audible. Le tremblement des arrêts sur image peut eventuellement être atténué au moyen de PR +/-. Les raies horizontales de distorsion de l'image dues à une phase incorrecte (cassettes de mauvaise qualité, enregistrées sur d'autres magnétoscopes, etc.) peuvent éventuellement être limitées en cours de lecture réduites au moyen de PR + / - Le magnétoscope continue automatiquement la lecture dès que la pause dépasse 5 minutes. LECTURE NTSC sur une TV PAL. Si vous lisez des cassettes enregistrées au format couleur NTSC sur ce magnétoscope, vous pouvez les regarder sur une TV PAL. Horloge / compteur de bande / temps de bande restant - page 14.

Arrêt sur image

Arrêt sur image à partir du mode lecture.

Chaque pression sur cette touche permet de passer à l'image suivante.

L'indication "PLAY" clignote pendant la lecture.

Une pression sur la touche PLAY permet de revenir systématiquement à la lecture normale.

Recherche d'image variable

Pendant la lecture, la recherche image est possible en deux vitesses avant (▶▶) ou arrêtée.

(▶▶). La vitesse change à chaque pression sur cette touche.

Une pression sur la touche PLAY permet de revenir systématiquement à la lecture normale.

Ralenti variable

Pendant la lecture, 6 vitesses de ralenti sont disponibles (1/15, 1/10, 1/5, 1/30, 1/25, 1/20, 1/15,...). La vitesse change à chaque pression sur cette touche.

Une pression sur la touche PLAY permet de revenir systématiquement à la lecture normale.

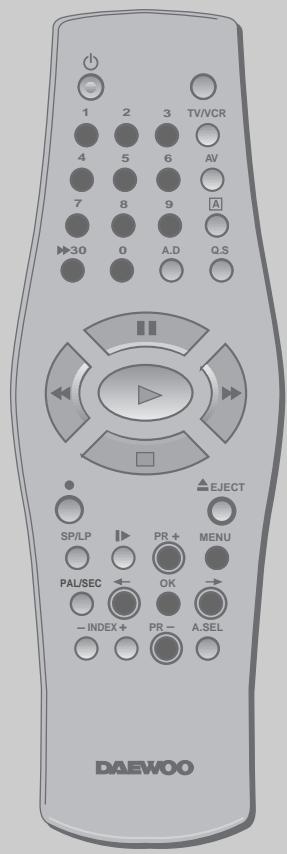

Recherche du début de nouvelles séquences (recherche d'index)

Recherche le début de nouvelles séquences avec INDEX + / -.

Le magnétoscope pose un repère électronique (index) au début de toute nouvelle série ou enregistrement différé. La recherche de ces index s'effectue avec INDEX + / -

Voulez-vous rechercher les séquences en avant ou en arrière (+ / -) ?

Le magnétoscope bobine la cassette jusqu'au début de chaque série, passe en mode lecture pendant env. 6 secondes et bobine jusqu'à la série suivante.

Une fois arrivé à la série recherchée, appuyez sur PLAY.

REGARDER

une cassette

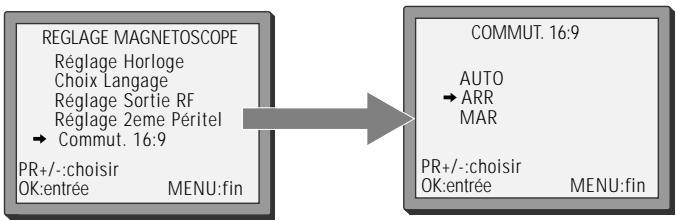

Lecture / enregistrement au format grand écran 16:9

Ce magnétoscope vous permet de regarder et d'enregistrer des programmes au format 16:9.

Réglage 16:9

-Auto : ce magnétoscope identifie le format d'enregistrement du programme (format grand écran 16:9 ou format TV normal 4:3) et lit le programme dans ce format. -MAR : pour enregistrer et lire le programme au format grand écran 16:9. -ARR : pour enregistrer et lire le programme au format TV normal 4:3. Si vous regardez une cassette enregistrée au format grand écran 16:9 avec ce magnétoscope, votre téléviseur doit être équipé de la fonction de commutation au format 16:9 et vous devez utiliser une prise Peritel A/V (audio/video) pour le raccorder au magnétoscope.

Touché CM skip (saut de publicité)

Lorsque vous appuyez sur la touche saut CM de la télécommande, la bande avance pendant une durée de 30 secondes.

Régler l'heure et la date

REGLAGE HORLOGE

Heure --: --

Date --/----

0-9 : réglage (heure) ←/→ : corriger

MENU: fin

REGLAGE HORLOGE

Heure 11:41

Date 04/03/2000 (SAM)

0-9 : réglage (heure)

←/→: corriger

OK : entrée MENU : fin

Lancez le menu principal et sélectionnez

« Réglage Magnétoscope », puis « Réglage Horloge »

Allez jusqu'à l'emplacement à modifier puis corrigez.

Attendez une seconde après l'introduction d'un numéro à un chiffre.

Validez et sortie du menu.

Une cassette

L'installation des chaînes doit avoir été effectuée sur le magnétoscope (page 5). Le magnétoscope est allumé. À vous gré, sélectionnez sur votre téléviseur l'image en provenance du magnétoscope en tapant le nombre de la chaîne vidéo ou en pressant la touche AV (audio/video), regardez un quelconque programme TV ou arrêtez leur téléviseur.

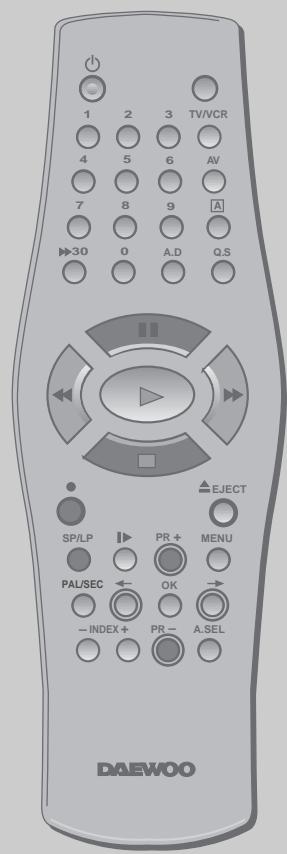

Enregistrement immédiat

Chargez une cassette munie de sa languette de protection (page 15).

Sélectionnez la chaîne que vous désirez enregistrer. Si le programme à enregistrer est très long, doublez la durée d'enregistrement disponible au moyen de la touche « LP » (Long Play).

Jusqu'à 8 heures d'images avec une cassette E-240.

Démarrez l'enregistrement.

Une courte pause d'enregistrement est possible en cours...

L'indication "REC" clignote jusqu'à la fin de cette opération.

Le magnétoscope s'arrête automatiquement après une pause de 5 minutes.

Arrêtez l'enregistrement.

Un réglage correct de l'heure et de la date est indispensable pour pouvoir effectuer des enregistrements différés. Chargez une cassette munie de sa languette de protection (page 15) et offrant une durée d'enregistrement suffisante.

Prolongation d'enregistrement OTR (one touch recording)

Sélectionnez la chaîne. Chaque pression sur cette touche prolonge la durée d'enregistrement de 30 minutes.

Jusqu'à 10 heures d'enregistrement sont possibles.

Pour enregistrer à partir d'un appareil raccordé à une entrée, voir page 20/21. Pour désactiver la prolongation d'enregistrement, appuyez sur la touche (Stop) pendant env. 5 secondes. Si votre enregistrement n'apparait pas à l'écran de votre téléviseur, pressez la touche TV/VCR. « VCR » s'allume sur l'afficheur de leur magnétoscope. Horloge / compteur de bande / temps de bande restant - page 14.

Autres fonctions

Un réglage correct de l'heure et de la date est indispensable pour pouvoir effectuer des enregistrements différés. Chargez une cassette munie de sa languette de protection (page 15) et offrant une durée d'enregistrement suffisante.

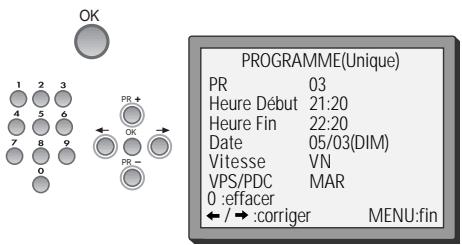

Programmation d'enregistrement normale

MENLI

Lancez le menu principal et sélectionnez

PROGRAMMATION.

Choisissez le mode d'enregistrement : « Unique »,

... et validez votre choix.

Introduisez successivement :

le numéro de la chaîne, l'heure de début de l'émission, l'heure de fin de l'émission, la date de diffusion de l'émission, si ce n'est pas aujourd'hui. Le cas échéant, sélectionnez VL pour effectuer un enregistrement de longue durée. Le cas échéant, désactivez le signal VPS/PDC (page 25).

Pour modifier votre programmation, allez à l'endroit voulu avec /.

Modifiez votre entrée avec PR +/- ou les touches numériques.

Pour activer votre programmation, appuyez sur ou jusqu'à l'apparition d'OK: entrée » à la quatrième ligne du menu.

Validez vos choix.

Eteignez le magnétoscope.

Attendez une seconde après l'introduction d'un numéro à un chiffre. En cas d'erreur, revenez à l'emplacement en question avec ← / → et corrigez votre entrée. Le magnétoscope signale les recoupements d'enregistrements différés. Faute de correction des heures, il enregistrera intégralement la première des émissions programmées. Si la durée restante sur la cassette est insuffisante, le magnétoscope passera automatiquement en mode « VL » pour doubler la durée d'enregistrement. Pour annuler l'enregistrement, appuyez sur la touche (Stop) pendant plus de 5 secondes.

Liste des programmations - modifier ou effacer des programmations

Lancez le menu principal et sélectionnez « PROGRAMME »

Cherchez l'entrée que vous désirez modifier ou effacer.

Pour effacer cette programmation, appuyez sur la touche 0 et validez en pressant OK.

Pour modifier votre programmation,

allez à l'endroit voulu avec ← / →

Modifiez votre entrée avec PR + / - ou les touches numériques.

Pour activer votre programmation, appuyez sur ou jusqu'à l'apparition d'« OK : entrée » à la dernière ligne du menu.

Validez vos programmations en pressant OK et sortez du menu.

Le compteur fonctionne en temps réel à partir du chargement de la cassette. ATTENTION : il ne s'agit pas nécessairement du début de la bande ! Les passages non enregistrés de la bande ne sont pas comptés. Lorsqu'on bobine au-delà de 0:00:00, le compteur poursuit avec valeurs négatives (par ex. -0:01:15).

Horloge / compteur de bande

1pression: heures et Date+Etat actuel heures et Date

2pression: Compteur+Etat actuel Compteur

3pression: Retour à l'image normale.

Si vous n'utilisez pas l'une des options «Lecture», «avance rapide» ou «rembobiner», le temps restant n'apparaît pas.

Temps de bande restant et durée d'enregistrement des cassettes

Dans le "MENU PRINCIPAL", CHOISSEZ "Controle cassette" (paramètres de la cassette.

Désirez-vous que le magnétoscope indique le temps de bande restant jusqu'à la fin de la cassette (afin de pouvoir évaluer approximativement la durée d'enregistrement disponible)?

Pour être sûr que le temps restant affiché est exact, sélectionnez la durée qui correspond à la cassette qui se trouve dans le magnétoscope en sélectionnant cette fonction jusqu'à ce que la durée correcte s'affiche.

Le temps de bande restant ne peut s'afficher que si une cassette est chargée.

Accès à la position 0:00:00 du compteur

Le magnétoscope bobine la cassette jusqu'à la position 0:00:00 du compteur et s'arrête.

Mise à 0:00:00 du compteur

Mettez le compteur à 0:00:00.

Langues des menus

MENUL

PR-

Lancez le menu principal et sélectionnez

« Réglage Magnétoscope »,

puis « Choix Langue »

Choisissez votre langue.

La langue du menu change immédiatement.

Clélectronique

Appuyez sur cette touche pendant environ.

5 seconds.

Les touches de votre magnétoscope sont maintenant verrouillées, les enregistrements différés sont toutefois effectués normalement. Rangez la télécommande à un endroit sûr.

Pour désactiver la clé électronique, presse à nouveau cette touche pendant env. 5 secondes.

Cassettes

N'utilisez que des cassettes de qualité marquées du logo VHS.

Poussière et humidité nuisent à vos cassettes. Veillez à les tenir à l'écart de champs magnétiques ou électriques, comme ceux que produisent, par exemple, des enceintes acoustiques et des moniteurs. Rangez toujours vos cassettes dans leurs boîtiers en prenant soin de les rembobiner à fond avant de les disposer bobine pleine vers le bas.

Pour protéger vos précieux enregistrements contre un effacement involontaire, cassez la languette prévue à cet effet.

Certaines cassettes sont également munies d'un volet de protection.

Pour réenregistrer une cassette démunie de sa languette de protection, collez un morceau de ruban adhésif sur l'encoche de sécurité.

Mise en veilleuse de l'afficheur

À l'arrêt du magnétoscope, la luminosité de l'afficheur diminue.

Arrêt automatique

En l'absence de réception d'une émission ou de lecture d'une cassette, le magnétoscope s'arrête automatiquement.

Installer de NOUVELLES CHAINES

Le téléviseur et le magnétoscope sont allumés. Sur tout téléviseur, sélectionnez l'image en provenance du magnétoscope en tapant le numéro de la chaîne vidéo ou en pressant la touche AV (audio/video). « AV 1/2 » ne doit pas avoir été sélectionné (au moyen de la touche AV).

Installer des chaînes

Lancez le menu principal et sélectionnez « Prépréglage PR ». Le message “Mise en Place C+” apparait uniquement lorsque l'option “Decoder (Pay TV)” est sélectionnée dans le menu “AV2 (2ème Entrée A/V)”. (voyez la page 21)

Sélectionnez « PréRéglage Manuel »

Choisissez une mémoire programmable vide. "----" or "P-xx"... L'idéal est d'opter pour un même numéro de chaine sur le téléviseur et le magnétoscope.... et validez.

Cherchez la chaîne désirée.

Appuyez sur la touche pour faire apparaître l'image. Si ce n'est pas la bonne chaîne voire si l'image est perturbée, poursuivez la recherche.

: modification nom : vérification PR OK : entrée MENU : fin

Mémorisez la chaîne désirée dès que vous l'avez trouvée. Nom de la chaîne - voir à droite.

Recherche d'autres chaînes (en recommandant à partir du point 3 ci-dessus) ou organise du menu.

Noms de chaînes

Si votre magnétoscope n'affiche aucun nom de canal ou un nom de canal incorrect, vous pouvez résoudre ce problème facilement. Dans le menu "PREREGLAGE MANUEL", sélectionnez : modif. nom".

Lancez ce menu s'il n'est pas déjà affiché à l'écran (comme sur la page ci-contre).

Sélectionnez « modif. nom » Cherchez le nom dans la liste intégrée...

... ou sélectionnez « → correct. nom » puis entrez un nom à 4 chiffres. Sélectionnez les lettres avec PR +/-, passez à la position d'introduction suivante avec ←/→.

MENUE

Validez et sortie du menu.

La syntonisation automatique assure normalement un accord idéal des chaînes. L'accord fin est parfois utile dans les régions représentant de mauvaises conditions de réception. Sélectionnez la chaine et ajustez-la au moyen de avec / Mémorisez votre réglage en introduisant une nouvelle fois le nombre de la mémoire programmable. Pour installer toutes les chaines disponibles dans toute région, voir page 5. Pour ordonner les chaînes ou les effacer, reportez-vous à la page 18.

Installer de NOUVELLES CHAINES

Ordonnez les chaînes

Si l'ordre des chaînes du magnétoscope diffère de celui du téléviseur, vous pouvez le corriger. La méthode consiste à affecter les chaînes aux mémoires programmables de votre magnétoscope de sorte à les faire coincider avec les nombres des chaînes de votre téléviseur.

Dans le menu principal, sélectionnez « Prééglage PR. », puis « Mise en place PR. ».

Sélectionnez la chaîne dont vous pouvez modifier le numéro. Validate.

Déplacer la chaîne sur la mémoire programmable désirée. Validate.

Effacer des chaînes

Dans le menu principal, sélectionnez « Prééglage PR. », puis « Annulation PR. ».

Recherche la chaîne (numéro de mémoire calculable) que vous désirez effacer.

Contrôlez l'image obtenue.

Effacez.

Si vous disposez d'un cordon péritel, pressez la touche AV sur votre téléviseur pour obtenir l'image en provenance du magnétoscope. Si vous ne disposez pas d'un cordon péritel, sélectionnez sur votre téléviseur la chaîne vidéo pour obtenir l'image en provenance du magnétoscope.

Branchement au téléviseur avec un câble d'antenne (sans cordon péritel)

Sans cordon péritel, le magnétoscope transmet l'image et le son (mono !) au téléviseur par l'intermédiaire du cable d'antenne. Sélectionnez sur votre téléviseur le canal vidéo du magnétoscope (canal 52 UHF réglé en usine).

Soignez l'accord en vue de l'obtention d'une image et d'un son d'une qualité optimale.

5 sec.

Après avoir effectué les opérations décrites au chapitre « Installation du magnétoscope » (page 4), allumez votre téléviseur.

Maintenez enfoncée la touche OK de la télécommande pendant au moins 5 secondes pour obtenir la mire du magnétoscope.

Utilisez la recherche des chaînes de votre téléviseur pour trouver la mire de votre magnétoscope. La manière de procéder figure dans la notice d'utilisation du téléviseur.

Une fois la mire trouvée, mémorisez-la sous le numéro de la chaîne vidéo du magnétoscope.

Presse de nouveau la touche OK de la télécommande pendant au moins 5 secondes pour éteindre la mire.

Si l'image délivrée par le magnétoscope via le câble d'antenne est de mauvaise qualité parce qu'elle interfère avec une chaîne reçue sur le canal 52, vous pouvez désirer un autre canal : Recherchez sur votre téléviseur un canal libre situé entre 21 et 69.

Lancez le menu principal et sélectionnez « Réglage Magnétoscope », puis « Réglage Sortie RF ».

Tapez le numéro du canal libre.

Quittez le menu.

Si l'image délivrée par le magnétoscope via le cable d'antenne est de mauvaise qualité, l'accord fin du téléviseur peut eventuellement permettre une amélioration (consultez la notice d'utilisation de votre téléviseur).

BRANCHER

et copier

Éteindre tous les composants avant de brancher ou débrancher les câbles de raccordement.

Copie

autre magnétoscope

décodeur de chaîne à péage (Canal+)

camescope

platine laser

Reportez-vous à la page 21

TELEVISEUR

(autre magnétoscope)

Pour copier une cassette

d'un autre magnétoscope,

raccordez celui-ci à la prise EURO AV 1/2 ou à la prise de face de votre magnétoscope et sélectionnez « AV 1/2 » en pressant la touche AV.

Démarrez la lecture sur l'autre magnétoscope et

L'enregistrement sur le votre.

Pour copier une cassette sur un autre magnétoscope, raccordez celui-ci à la prise EURO AV.

Sur l'autre magnétoscope, sélectionnez l'entrée (« AV ») et démarrez l'enregistrement.

Sur votre magnétoscope, recherchez la série que vous désirez copier et démarrez la lecture.

Montage de séquences

Pour réaliser votre propre film à partir de séquences tournées, par exemple, avec un caméscope, utilisez la fonction d'assemblage perpétuel des raccords sans altération de l'image :

Servez-vous des modes lecture (pages 6/7) pour rechercher l'emplacement où vous désirez insérer (copier) la nouvelle série.

Un peu avant ce point précis, commutez le magnétoscope en pause avec (ne pas l'arrêter!).

Maintenant, commencez directement l'enregistrement.

Vous obtiendrez les meilleurs résultats en démarrant juste auparavant la lecture de la cassette comportant la séquence à insérer.

Veuillez consulter également les notices d'utilisation des appareils raccordés.

Prise décodeur / 2E péritel

Lancez le menu principal et sélectionnez « Réglage Magnétoscope », puis « Réglage 2nd Péritel »

L'accès à « Réglage 2nd Peritel » est impossible si AV2 est la source sélectionnée (touche AV) ou si AV2 figure dans une programmation d'enregistrement.

Sélectionnez « AV2 » pour disposer d'une entrée/sortie supplémentaire (page ci-contre).

Sélectionnez « Decoder » pour raccorder un décodeur de chaîne à péage.

Réglez magnétoscope sur « Decoder », raccordez le décodeur (page ci-contre) et installez la chaîne à péage (page 16).

Validez et sortie du menu.

Mise en place CANAL+ (paramètre principal)

Pour Canal+ << Mise en Place C++>> doit être régle sur "Canal+ MAR" pour être reconnectu en tant que chaine Canal+.

Ce paramètre Canal+ est uniquement disponible lorsque la deuxième prise Peritel est réglée sur "Decoder".

Appuyez sur la touche OK de la chaîne Canal+.

Secteur

L'afficheur du magnétoscope ne s'allume pas ?

Le magnétoscope ne fonctionne pas ?

Enregistrement

ne démarre pas?

La cassette est-elle lue ou ejectée?

Lecture

Pas d'image ?

Image mauvaise ?

Arrêt sur image mauvais ?

Généralités

Le magnétoscope refuse-t-il une cassette?

La cassette n'est pas bobinée / rembobinée, elle ne peut être lue ou enregistrée?

Les enregistrements différés ne s'effectuent pas correctement ?

Un grand bruit se produit-il quand la cassette est à l'arrêt pendant un certain temps?

Le message « ERR » apparait sur l'afficheur ?

• Le cordon d'alimentation n'est pas raccordé à la prise secteur.
• De la condensation pourrait-elle s'être formée dans l'appareil à son passage de l'extérieur dans une pièce chaude? Attendez que le magnétoscope et les cassettes soient « chambrés ». Une cassette est-elle chargée?
• La languette de protection de la cassette manque-t-elle? Collez un morceau de ruban adhésif sur l'encoche de sécurité (page 15).
• Pressez TV/VCR - « VCR » apparait sur l'afficheur du magnétoscope.
• Les chaînes ont-elles été installées sur le magnétoscope ? (page 5) ? La bande est-elle enregistrée?
• Si vous apercevez des raies horizontales de distorsion de l'image, reglez la phase au moyen des touches PR +/- La cassette est-elle de mauvaise qualité ou la bande distendue? Essayez avec une autre cassette.
• Si vous ne disposiez pas d'un cordon péritel, avez-vous correctement réglé la chaîne vidéo ? page 5/19.
• Essayez une autre cassette. Les têtes vidéo pourraient être encrassées. Dans ce cas, adressez-vous à votre revendeur.
• Appuyez à plusieurs reprises sur la touche Régler la qualité de l'arrêt sur image au moyen des touches PR + / -
• Les batteries sont-elles vides?
• Le magnétoscope est-il distant de plus de sept mètres?
• Y a-t-il un obstacle quelconque entre la télécommande et le magnétoscope?
• Avez-vous déjà chargé une cassette?

Un symbole de cassette apparait sur l'afficheur.

• La cassette est déjà entièrement bobinée/rembobinée.
• La date et l'heure sont-elles correctement réglées (page 9)?
• Après un arrêt d'environ cinq minutes sans lecture ni enregistrement, le magnétoscope détend sa mécanique et coupe le moteur.
• C'est le signe de conditions anormales. Une simple pression sur une touche suffit généralement pour supprimer le problème et mettre le magnétoscope en veille.

Lecture

Le téléviseur et le magnétoscope sont allumés. Sur votre téléviseur, sélectionnez l'image en provenance du magnétoscope en tapant le numéro de la chaine vidéo ou en pressant la touche AV (audio/vidéo).

À partir de l'arrêt, bobinez ou rembobinez la cassette.

Arrêt sur image à partir du mode lecture.

Chaque pression sur cette touche permet de passer à l'image suivante.

Une pression sur la touche PLAY permet de revenir systématiquement à la lecture normale.

Pendant la lecture, la recherche image est possible en deux vitesses avant () ou arrière (). La vitesse change à chaque pression sur cette touche.

Une pression sur la touche PLAY permet de revenir systématiquement à la lecture normale.

Pendant la lecture, 6 vitesses de ralenti sont disponibles (1/15, 1/10, 1/5, 1/30, 1/25, 1/20, 1/15,...). La vitesse change à chaque pression sur cette touche.

Une pression sur la touche PLAY permet de revenir systématiquement à la lecture normale.

Voulez-vous rechercher les séquences en avant ou en arrière (+/−)?

Le magnétoscope bobine la cassette jusqu'au début de chaque séquence, passe en mode lecture pendant env. 6 secondes et bobine jusqu'à la séquence suivante.

Une fois arrivé à la série recherchée, appuyez sur PLAY.

Enregistrement immédiat

L'installation des chaînes doit avoir été effectuée sur le magnétoscope (page 5). Le magnétoscope est allumé. À votre gré, sélectionnez sur votre téléviseur l'image en provenance du magnétoscope en tapant le numéro de la chaîne vidéo ou en pressant la touche AV (audio/video), regardez un quelconque programme TV ou arrêtez votre téléviseur.

Chargez une cassette munie de sa languette de protection.

Sélectionnez la chaîne que vous désirez enregistrer.

Si le programme à enregistrer est très long, doublez la durée d'enregistrement disponible au moyen de la touche « LP » (Long Play).

Jusqu'à 8 heures d'images avec une cassette E-240.

Démarrez l'enregistrement.

Une courte pause d'enregistrement et on continue...

Arrêtez l'enregistrement.

Prolongation d'enregistrement OTR (one touch recording)

Sélectionnez la chaîne. Chaque pression sur cette touche prolonge la durée d'enregistrement de 30 minutes.

Jusqu'à 10 heures d'enregistrement sont possibles.

Programmation d'enregistrement normale

Un réglage correct de l'heure et de la date est indispensable pour pouvoir effectuer des enregistrements différés. Chargez une cassette munie de sa languette de protection (page 15) et offrant une durée d'enregistrement suffisante.

MENU

Type d'enregistrement

Unique

Hebdomadaire

Quotidien(LUN-VEN)

Quotidien (LUN-SAM)

Quotidien (LUN-DIM)

PR+/:-choisir

OK: entree

MENUFin

Lancez le menu principal et sélectionnez « TYPE D'ENREGISTREMENT »

Choisissez le mode d'enregistrement :

« Unique », « Hebdomadaire » ou «

Quotidien

... et validez votre choix.

Introduisez successivement :

le numéro de la chaîne, l'heure de début de l'émission, l'heure de fin de l'émission, la date de diffusion de l'émission, si ce n'est pas aujourd'hui. Le cas échéant, sélectionnez LP pour effectuer un enregistrement de longue durée. Le cas échéant, désactivez le signal VPS/PDC (page 25)

Programme(unique)

PR 01

Heure Début 21:40

Heure Fin 23:20

Date 04/03 (SAM)

Vitesse VN

VPS/PDC MAR

← / → : corriger

OK: entree

MENUFin

Pour modifier votre programmation,

allez à l'endroit voulu avec

Modifiez votre entrée avec PR + / - ou les touches numériques.

Pour activer notre programmation, appuyez sur

← ou → jusqu'à l'apparition d'« OK : entree » à la quatrième ligne du menu.

Validez vos choix.

Eteignez le magnétoscope.

Accord fin (chaînes) 17

Antenne 4

Canal+ 4/17

Cassette munie de sa languette de protection.... 15

Chaine 5/16-19

Électronique 15

Compteur de bande 14

Condensation. Précautions d'emploi

EURO AV 4/20/21

Le Saut CM 8

Menu 3

Mire 19

Montage de séquences 20

Nettoyer. Précautions d'emploi

Numéro de mémoire programmable.... 5/16-19

OTR 11

Peritel 4/18

Phase 6

Réglage de l'arrêt sur image 6

Satellite 9/20

Secteur 4/25

Sortie antenne (RF) 5/19

Standby. Précautions d'emploi

Temps de bande restante 12

Touche TV/VCR 6/10

TV 16:9 8

VN(SP) 10-12

VL(LP) 10-12

VPS/PDC 25

Les signaux VPS/PDC sont diffusés par certains émetteurs pour permettre l'enregistrement à l'instant précis ou l'émission début réellement quel que soit son retard. L'heure de début d'émission étant l'heure VPS/PDC, il convient donc de l'entrer sans erreur. Si l'émetteur ne diffuse pas de signaux VPS/PDC, votre magnétoscope commencera l'enregistrement à l'heure que vous avez programmée.

Pour débuter l'enregistrement à un autre moment ou n'enregistrer qu'une partie de l'émission, désactive VPS/PDC, sinon le magnétoscope n'enregistrera pas.

Dimensions

L/H/P 360x90x288mm

Poids 3,85 kg

Vidéo

Systeme VHS

Vitesses VN/VL (SP/LP)

Secteur

Tension AC 230V~, 50Hz

Consommation 15 W

Généralités

Température 5 - 35°C

Hygrométrie < 80 %

Programmateur 8 programmations

1 mois, VPS/PDC

Système

Standard vidéo PAL-B/G

Gammes VHF 2-12

21-69,

VS1-S41, x, y, z

berbande)

Memoires

programmables 99 + AUX

Sortie HF UHF CH 21 - 69 (52)

Sous réserve de modifications techniques.
