VCR2360B - VCR DAEWOO - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Magnétoscope
Alimentation	Électrique, adaptée au domicile
Installation	Sur surface plane et stable
Ventilation	Bonne ventilation requise, éviter espace confiné
Température d'utilisation	Éviter humidité et chaleur élevées
Nettoyage	Utiliser chiffon doux non pelucheux
Entretien	Ne pas utiliser agents nettoyants abrasifs
Débranchement	Débrancher avant intervention ou orage
Réparation	Effectuée uniquement par technicien qualifié
Protection	Éviter exposition à la fumée et poussière
Utilisation	Ne pas exposer à liquide ou environnement humide
Garantie	Conserver carte de garantie et facture
Sécurité	Ne pas ouvrir le boîtier
Copyright	Respecter les droits d'auteur

FOIRE AUX QUESTIONS - VCR2360B DAEWOO

Comment brancher le DAEWOO VCR2360B ?

Pour brancher le DAEWOO VCR2360B, connectez le câble d'alimentation à une prise électrique et reliez les sorties vidéo et audio à votre téléviseur à l'aide des câbles RCA appropriés.

Pourquoi la vidéo ne s'affiche-t-elle pas sur mon téléviseur ?

Vérifiez que le téléviseur est sur la bonne source d'entrée (AV, composite, etc.) et assurez-vous que les câbles sont correctement connectés. Testez également avec un autre câble si possible.

Comment régler l'heure sur le DAEWOO VCR2360B ?

Pour régler l'heure, appuyez sur le bouton 'Menu', naviguez jusqu'à 'Horloge' et utilisez les boutons de réglage pour définir l'heure et la date. Appuyez sur 'OK' pour confirmer.

Que faire si la cassette ne s'éjecte pas ?

Si la cassette ne s'éjecte pas, essayez de débrancher le VCR2360B pendant quelques minutes puis rebranchez-le. Si le problème persiste, consultez le service client.

Comment nettoyer la tête de lecture ?

Pour nettoyer la tête de lecture, utilisez un nettoyeur de tête de cassette ou un coton-tige légèrement imbibé d'alcool isopropylique. N'utilisez pas de produits abrasifs.

Le DAEWOO VCR2360B peut-il lire des cassettes VHS de différents formats ?

Oui, le DAEWOO VCR2360B est compatible avec les cassettes VHS standard. Cependant, il ne pourra pas lire des cassettes de formats spéciaux comme S-VHS.

Comment programmer un enregistrement ?

Pour programmer un enregistrement, appuyez sur le bouton 'Programmer', sélectionnez le canal, la date et l'heure de début et de fin, puis appuyez sur 'OK' pour confirmer.

Le VCR2360B fait un bruit étrange lors de la lecture, que faire ?

Un bruit étrange peut être causé par des pièces usées ou un encrassement. Vérifiez si la cassette est endommagée et nettoyez la tête de lecture. Si le bruit persiste, contactez un technicien.

Comment réinitialiser le DAEWOO VCR2360B ?

Pour réinitialiser l'appareil, débranchez-le pendant environ 10 secondes puis rebranchez-le. Cela devrait réinitialiser les paramètres par défaut.

Le téléviseur affiche 'Signal non détecté', que faire ?

Vérifiez les connexions des câbles entre le DAEWOO VCR2360B et le téléviseur. Assurez-vous que le VCR est allumé et que la cassette est insérée correctement.

MODE D'EMPLOI VCR2360B DAEWOO

Conservez la carte de garantie et la facture du magnétoscope pour bénéficier de la garantie le cas échéant.

Précautions

Lisez attentivement ce manuel pour vous familiariser avec ce magnétoscope de grande qualité. Vérifiez que l'alimentation en électricité de votre domicile correspond à celle indiquée au dos de votre magnétoscope. Reportez-vous à ce chapitre ainsi qu'au chapitre "Installation" pour savoir comment installer et régler votre magnétoscope.

Ne jamais...

... exposer le magnétoscope à des niveaux d'humidité et de chaleur élevés pour éviter tout risque d'incendie ou de choc électrique. N'ouvrez pas le magnétoscope. Seul un technicien qualifié peut se charger des réparations... Ne branchez pas le magnétoscope si vous venez de le faire passer d'un environnement froid à un environnement chaud. De la condensation pourrait se former à l'intérieur du magnétoscope et l'endommager sérieusement, ainsi que les cassettes. Patientez environ deux heures pour qu'il soit à température ambiante.

Vous devez...

Vous devez poser le magnétoscope sur une surface plane et stable. Pour une bonne ventilation, ne jamais placer le magnétoscope dans un espace confiné (meuble, bibliothèque) sans avoir au préalable une ventilation adéquate. Afin d'éviter toute surchauffe, laisser un espace libre d'au moins 10 cm autour de l'appareil. Nettoyer le magnétoscope uniquement avec un chiffon doux non pelucheux. N'utilisez pas d'agents nettoyants abrasifs ou à base d'alcool. Débrancher le magnétoscope s'il ne fonctionne pas correctement, s'il produit un son inhabituel, dégage une odeur étrange, laisse échapper de la fumée ou a été aspergé de liquide. Un technicien qualifié doit alors vérifier le magnétoscope. Débrancher la prise d'alimentation et l'antenne si vous ne pensez pas utiliser le magnétoscope pendant une longue période ou lors d'un orage. Ne jamais installer votre appareil dans des lieux exposés à l'humidité (sous-sol, salles de bains, extérieur, sous la pluie...) et ne jamais poser sur l'appareil de récipient contenant du liquide (vases, verres...).

Pour votre propre sécurité

Vous ne devez remplacer ni réparer aucun des composants de ce magnétoscope vous-même. N'ouvrez pas le boîtier du magnétoscope. Seul un technicien qualifié est apte à réparer votre appareil. Ce magnétoscope est conçu pour être constamment sous tension. En l'éteignant, vous ne déconnectez pas l'alimentation (mode veille). Pour déconnecter l'alimentation, vous devez le débrancher. La copie de tout enregistrement protégé par copyright constitue une violation des droits d'auteur, au code de la propriété intellectuelle.

Commandes

Télécommande 2

Appareil, Affichage à l'écran (OSD) 3

Installation

Connexion du magnétoscope. Insertion des piles de la télécommande.

Réglage du magnétoscope 5

Affichage à l'écran (OSD) 7

Lecture de cassettes

Lecture 8

Arrêt sur image, recherche d'image à vitesse variable, ralenti, recherche du début de nouvelles séquences (recherche d'index) 9

Enregistrement/lecture au format 16:9, Saut CM (saut de publicité) 10

Enregistrement de cassettes

Réglage de la date et de l'heure 11

Enregistrement simple 12

Enregistrement rapide - OTR 13

Autres fonctions

Programmation d'enregistrement normale 14

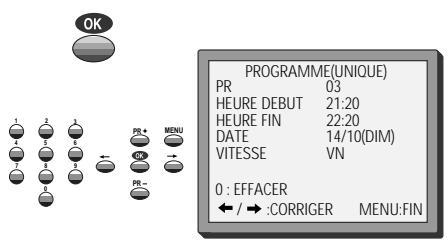

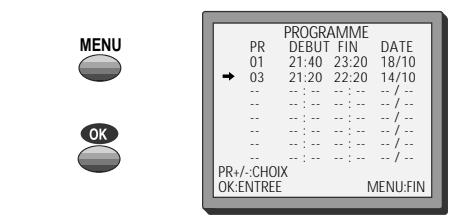

Liste des programmations - Modification et effacement de programmation 15

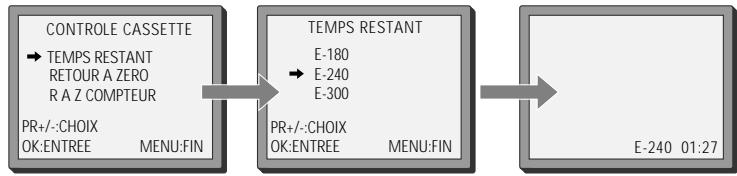

Affichage de l'horloge / du compteur, Temps restant et durée de la cassette

Accès à la position zéro du compteur, Mise à zéro du compteur.

Langues du menu, Verrouillage enfant, Cassettes, et 17

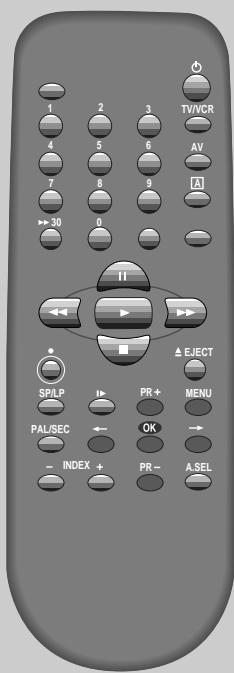

Réglage de nouvelles chaînes

Reglage 18

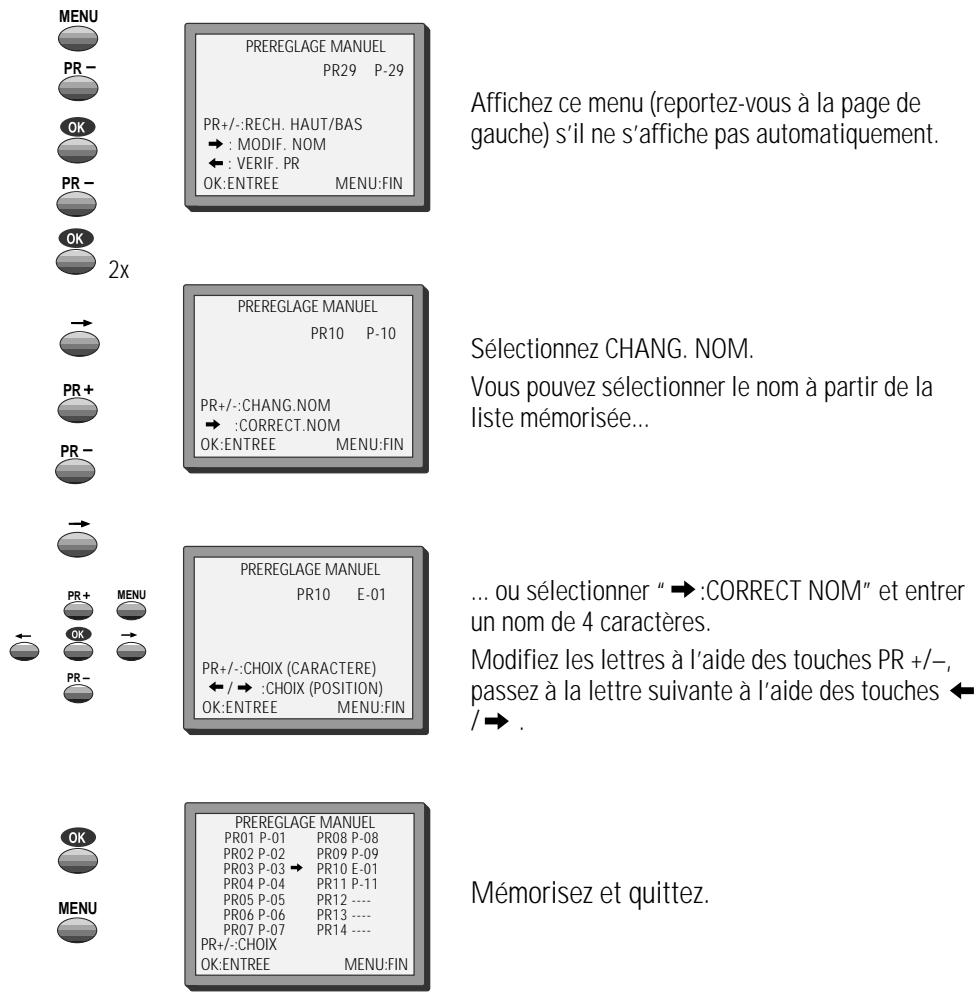

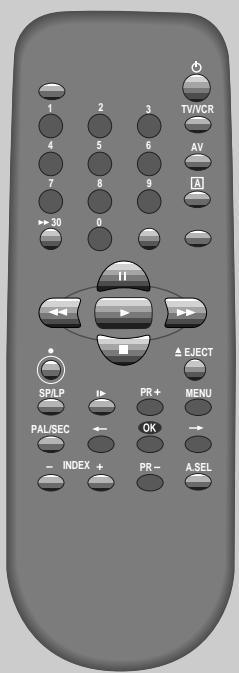

Noms des chaînes 19

Trier les emplacements de programmes, effacer des emplacements de programme... 20

Connexions et copie

Branchement au téléviseur avec un câble d'antenne (sans cordon péritel)

Copie, Montage 22

Annexe

Instructions rapides pour utilisateurs avertis 23/24

Avant de vous adresser à un spécialiste

Index, Fiche technique 26

Dans les pages suivantes, les schémas vous indiquent sur quels boutons de la télécommande appuyer pour appliquer une fonction et quel doit être l'affichage sur l'écran (OSD) du téléviseur ou sur l'écran de l'appareil (si disponible).

COMMANDES

Les touches à utiliser sont indiquées dans les pages suivantes.

La télécommande est le principal moyen de contrôle, mais les principales fonctions de lecture et d'enregistrement sont également accessibles sur le panneau avant de l'appareil. Appuyez sur n'importe quelle touche pour mettre l'appareil sous tension.

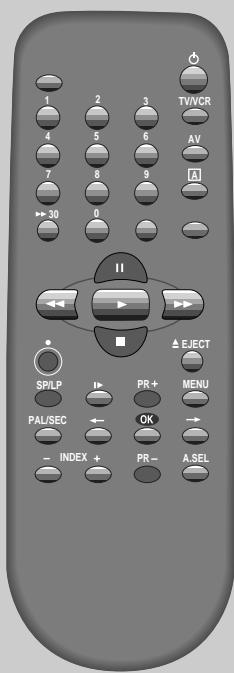

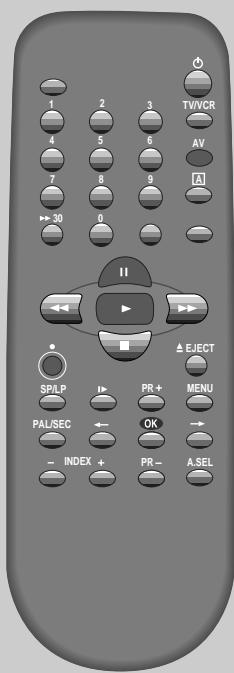

Télécommande

Mise sous / hors tension

Touche non disponible pour cet équipement.

Touches numérotées pour sélectionner les programmes (chaînes) ou pour entrer des numéros dans les menus.

Sélection du mode TV ou Vidéo (avec la connexion PÉRITEL, page 4)

Touche permettant de sélectionner les sources d'entrée pour l'enregistrement : chaînes TV ou connecteurs d'entrée.

Vous pouvez sélectionner la ligne externe en utilisant les touches "00", "AV" ou "PR+/-" (reportez-vous à la page 22).

Affichage de l'horloge ou du compteur à l'écran

Touche non disponible pour cet équipement.

Touche non .

Touchez le bouton de saut CM pour faire avancer la cassette par tranches de 30 secondes.

Pause (enregistrement), arrêt sur image (lecture)

Démarrage de la lecture

Arrêt de la lecture

Rembobiner / bobiner une cassette à partir du mode arrêt ou rechercher une image vers l'avant ou vers l'arrière en mode lecture.

Touche d'enregistrement ou OTR (l'enregistrement est prolongé de 30 minutes à chaque fois que vous appuyez sur cette touche).

Éjection de la cassette

Touche qui permet de doubler la durée d'enregistrement maximale pour de très longs enregistrements.

Touche de ralenti variable

Commandes du menu, sélection de programme (chaine) (PR +/-)

Pour rechercher le début des enregistrements (index)

Touche non .

Touche non disponible pour cet équipement.

Appuyez sur n'importe quelle touche pour mettre l'appareil sous tension.

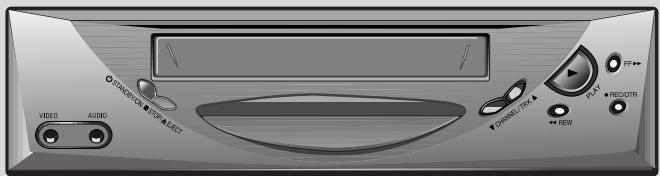

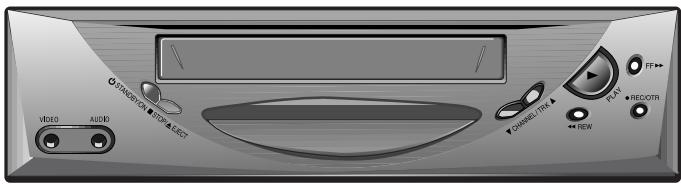

Appareil

Mise sous/hors tension

Arrêt de la lecture et éjection de la cassette

Connecteurs d'entrée frontaux pour la connexion d'un caméscope.

Sélection de programmes (chaînes)

Enregistrement OTR (l'enregistrement est prolongé de 30 minutes à chaque fois que vous appuyez sur cette touche)

Démarrage de la lecture

Affichage à l'écran (OSD)

Le système de menu du magnétoscope vous permet d'accéder facilement et simplement aux fonctions particulières, telles que le réglage des chaînes, le réglage de l'horloge et autres.

Le menu "CONTROLE CASSETTE" apparaît uniquement lorsqu'une cassette est insérée dans le magnétoscope.

Les menus vous indiquent sur quelle touche appuyer pour passer à l'objet suivant.

D'autre part, des fonctions supplémentaires apparaissent temporairement à l'écran.

Installation

Posez votre magnétoscope :

Posez votre magnétoscope horizontalement sur une surface plane et stable de manière à ce que l'air circule autour pour assurer la ventilation. Placez-le loin des sources d'humidité, de la chaleur ou des champs magnétiques tels que ceux émis par des haut-parleurs, etc., et ne posez aucun objet lourd sur l'appareil.

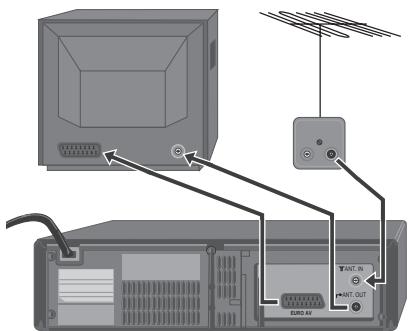

Connexion du magnétoscope

Éteignez tous les appareils avant de connecter ou de déconnecter les câbles.

230 V~, 50 Hz

Débranchez le câble d'antenne de votre téléviseur et branchez-le sur le connecteur "ANT. IN" du magnétoscope.

Raccordez le câble coaxial court fourni avec l'appareil du connecteur "ANT. OUT" du magnétoscope au connecteur de l'antenne du téléviseur.

Reliez la prise « EURO AV » du magnétoscope et la prise AV du téléviseur à l'aide d'un cordon péritel (EURO-AV).

Cette connexion fournit une meilleure qualité d'image et de son. Renseignez-vous auprès de votre revendeur pour vous procurer un câble approprié si vous n'en disposez pas.

Sans cordon péritel, il vous faudra procéder comme expliqué au chapitre « Sans cordon péritel » (ci-contre et page 21).

Assurez-vous que l'alimentation en électricité de votre domicile correspond à celle indiquée au dos de votre magnétoscope.

Vous pouvez maintenant brancher la prise d'alimentation. L'écran du magnétoscope doit s'allumer.

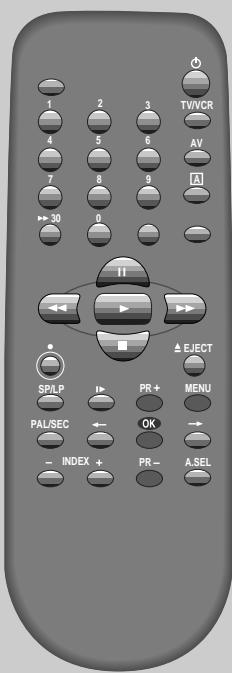

1,5 V (AAA)

Insérez les piles dans le compartiment comme indiqué sur le schéma.

Protégez l'environnement en remettant les piles usées à votre revendeur. Les piles contiennent en effet des substances toxiques et nécessitent donc des mesures de tri spéciales. Assurez-vous que les piles sont toujours du même type et au même niveau d'utilisation. Retirez-les de la télécommande si vous ne comptez pas les utiliser pendant une longue période.

Les touches à utiliser sont indiquées dans les pages suivantes.

Allumez le téléviseur. Vous pouvez également démarrer "RECHERCHE AUTO" dans le menu "PREREGLAGE PR". Pour régler de nouvelles chaînes (réglage manuel) et entrer les noms de chaînes, reportez-vous aux pages 18 à 20.

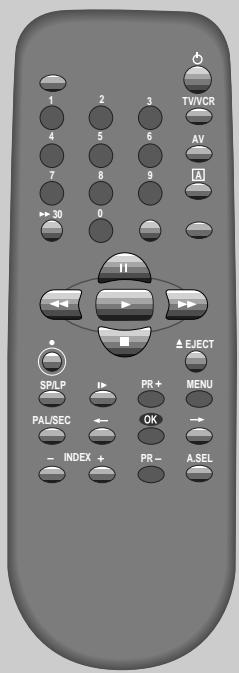

Réglage du magnétoscope

Cette image doit apparaître la première fois que vous allumez le téléviseur et le magnétoscope.

Choisissez une langue.

Appuyez sur OK pour l (réglage automatique).

L " règle toutes les chaînes pouvant être reçues dans votre pays et

les trie dans l'ordre logique de votre pays.

Réglage du magnétoscope (suite)

Si les autres stations sont placées près du canal , le message de guide apparaît automatiquement.

Le magnétoscope recommande le numéro du programme de sortie RF "RF OUTPUT PR" automatiquement.

Appuyez sur la touche OK pour confirmer le programme "PR" recommandé.

Entrez l'heure et la date.

Si vous souhaitez que les chaînes aient les mêmes numéros que celles du téléviseur, suivez les instructions du paragraphe "Trier les emplacements des programmes" de la page 20. Sinon...

... vous quitterez la fonction d'installation de base. Vous pouvez commencer à utiliser votre magnétoscope.

Si, ne disposant pas d'un cordon péritel, vous ne pouvez voir cette image, cherchez-la au moyen de la recherche des chaînes de votre téléviseur (CH 52 - prière de consulter la notice d'utilisation du téléviseur).

En cas de problèmes avec une chaîne sur ce canal, tapez un autre numéro de canal compris entre 21 et 69 au moyen des touches numériques. En utilisant le guide d'utilisation du téléviseur, conservez le canal vidéo à la position de programmation du magnétoscope.

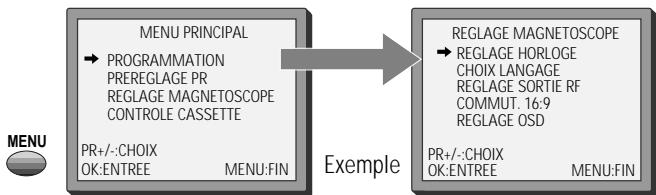

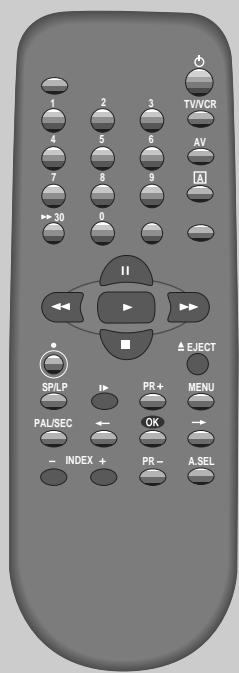

Affichage à l'écran (OSD)

Ce magnétoscope est réglé sur le mode "OSD (affichage à l'écran) activé" en usine, mais vous pouvez le désactiver.

MENU

MENUPRINCIPAL

→ PROGRAMMATION

PREREGLAGE PR

Affichez le menu principal du magnétoscope.

MENU

Sélectionnez "Réglage Magnétoscope", puis appuyez sur la touche OK.

REGLAGE OSD

MAR

ARR

PR+/: CHOIX

OK. ENTREE

MENUFIN

Sélectionnez "REGLAGE OSD", puis "REGLAGE OSD MAR/ARR". Pour désactiver le mode OSD, sélectionnez ARR, puis appuyez sur la touche OK pour confirmer.

Les caractères OSD ne s'affichent plus à l'écran.

LECTURE

de cassettes

Allumez votre téléviseur et votre magnétoscope. Pour voir le programme de votre cassette, sélectionnez sur votre téléviseur la chaîne destinée à l'entrée vidéo ou la touche AV (Audio/Video).

Lecture

Insérez la cassette en la poussant délicatement et entièrement dans le logement à cassette, côté bande vers le haut.

Démarrez la lecture.

Arrêtez la lecture.

Éjectez la cassette.

Avancez ou rembobinez la cassette à partir du mode arrêt.

Au cas où, en reproduction "Mesecam", l'image n'a pas ou seulement peu de couleur, vous pouvez l'améliorer pendant la reproduction en appuyant 3 à 5 fois sur la touche "PR+". Appuyez sur la touche TV/VCR pour afficher les images du téléviseur ou du magnétoscope à l'écran (grâce à la connexion péritel au téléviseur). Lorsque vous insérez une cassette protégée (par exemple, un film préenregistré, voir page 17), la lecture commence automatiquement. La touche PLAY (lecture) permet de revenir en lecture normale. En mode pause, ralenti et recherche, aucun son ne peut être entendu. Si l'image en mode arrêt sur image saute, elle peut être stabilisée en appuyant sur les touches PR+/-. Vous pouvez réduire les interférences horizontales dues à des bandes abîmées (lors de la lecture de cassettes de faible qualité ou enregistrées sur d'autres appareils) en appuyant sur les touches PR+/- en cours de lecture. Après environ 5 minutes en mode pause, la lecture de la cassette reprend automatiquement. Horloge / Compteur / Temps restant - page 16. LECTURE NTSC, sur téléviseur PAL : si vous visionnez des cassettes enregistrées sur un système couleur NTSC, ce magnétoscope peut visionner la cassette sur un téléviseur PAL.

Arrêt sur image

PLAH

En mode lecture, faites un arrêt sur image.

À chaque fois que vous appuyez sur cette touche, l'image suivante apparaît.

La touche (PLAY) permet de revenir en lecture normale.

Recherche d'images à vitesse variable

+5CH

En mode lecture, vous pouvez contrôler la vitesse de recherche de deux façons, vers l'avant (▶) ou vers l'arrière (◀). Appuyez à plusieurs reprises.

-5CH

La touche (PLAY) permet de revenir en lecture normale.

Ralenti

SLOW

En mode lecture, vous pouvez contrôler le ralenti en 6 étapes (1/15, 1/10, 1/5, 1/30, 1/25, 1/20). À chaque pression sur cette touche, la vitesse change.

La touche PLAY permet de revenir en lecture normale.

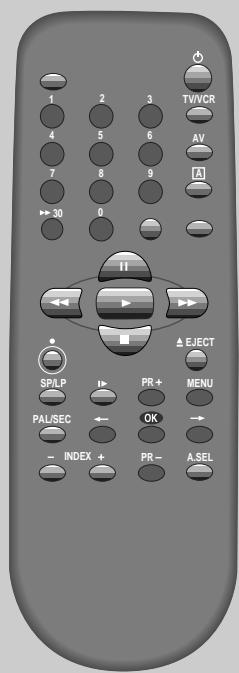

Recherche du début de nouvelles séquences (recherche d'index)

Vous pouvez accéder a situées au milieu d'une cassette grâce à la fonction Index INDEX + / -.

Le magnétoscope définit automatiquement un marqueur électronique (index) au début de chaque séquence. Ce sont ces marqueurs qui sont repris par la fonction INDEX + / -.

Sélectionnez INDEX+ ou INDEX- pour rechercher vers l'avant ou vers l'arrière.

La vidéo se cale sur le début du premier enregistrement, le lit pendant 6 secondes, puis se cale sur la séquence suivante.

Lorsque vous voyez la série souhaitée, appuyez sur la touche PLAY (lecture).

LECTURE

de cassettes

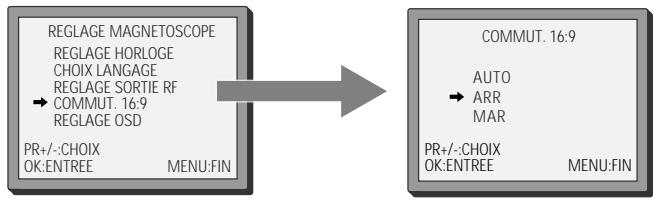

Enregistrement / lecture au format 16:9

Ce magnétoscope vous permet de lire et d'enregistrer des programmes au format 16:9.

Réglage 16:9

-Auto: Ce magnétoscope reconnaît automatiquement le format des programmes enregistrés (format grand écran 16:9 et format TV normal 4:3) et lit les programmes au format ajusté.

-MAR : Pour enregistrer et l 16:9.

-ARR: Pour enregistrer et l TV normal 4:3.

Si vous regardez un programme enregistré au format 16:9 avec ce magnétoscope, votre téléviseur doit disposer d'une fonction 16:9 et être connecté au magnétoscope à l'aide d'une prise péritel AV.

Saut CM (saut de publicité)

Si vous appuyez sur la touche [Saut CM] de la télécommande, la bande avance pendant une durée de 30 secondes.

Réglage de la date et de l'heure

MENU

RÉGLAGE HORLOGE

HEURE -: -:

DATE --/--/----

0-9 : RÉGLAGE (HEURE)

← / → : CORRIGER MENU : FIN

Affichez le MENU PRINCIPAL, sélectionnez

Placez-vous à l'emplacement de votre choix pour changer et saisir de nouvelles valeurs.

Attendez quelques secondes après avoir entré un numéro à un chiffre.

MENU

Mémorisez vos réglages en appuyant sur la touche OK et quittez en appuyant sur la touche MENU.

De cassettes

Les chaînes TV doivent avoir été réglées sur le magnétoscope (page 5). Allumez le magnétoscope. Vous pouvez regarder la cassette sur le téléviseur en sélectionnant la touche dédiée à l'entrée vidéo ou sur la touche AV, regarder une autre chaîne TV ou éteindre le téléviseur.

Enregistrement simple

Insérez une cassette dont la languette de protection est en place (voir page 17).

Choisissez la chaîne sur laquell un programme.

Si le programme qu est très long, doublez le temps d'enregistrement grâce à la fonction « LP » (Long Play, longue durée).

Vous pouvez enregistrer jusqu'à huit heures sur une cassette de type E-240.

REC

Démarrez votre enregistrement.

REC

Appuyez sur cette touche si vous souhaitez interrompre brièvement l'enregistrement, puis le continuer.

Le magnétoscope s'arrête automatiquement si le temps de pause est supérieur à 5 minutes.

P-01

Arrêtez votre enregistrement.

De cassettes

Pour programmer des enregistrements, l'horloge, la date et les chaînes doivent être réglées correctement. Insérez une cassette dont la languette de protection est en place (voir page 17) et dont l'espace libre est suffisant pour l'enregistrement.

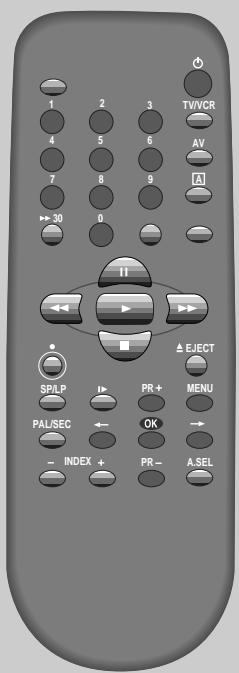

Enregistrement rapide - OTR

Choisissez la chaîne de votre choix et appuyez une fois sur la touche à chaque fois que vous souhaitez ajouter 30 minutes d'enregistrement supplémentaire.

Il est possible d'enregistrer jusqu'à 10 heures.

Si vous souhaitez enregistrer à partir d'une source connectée à votre magnétoscope, reportez-vous aux pages 22. Pour annuler la fonction OTR, appuyez sur la touche (arrêt) pendant plus de 5 secondes. Si le programme que vous enregistrez n'est pas visible sur le téléviseur, appuyez sur la touche TV/VCR. ("VCR" apparaît sur l'écran). Horloge / Compteur / Temps restant - page 16.

AUTRES

Fonctions

Pour programmer des enregistrements, l'horloge, la date et les chaînes doivent être réglées correctement. Insérez une cassette dont la languette de protection est en place (voir page 17) et dont l'espace libre est suffisant pour l'enregistrement.

Menu

TYPE D'ENREGISTREMENT

UNIOUE

HEBDOMADAIRE

QUOTIDIEN(LUN-VEN)

QUOTIDIEN(LUN-SAM)

QUOTIDIEN (LUN-DIM)

PR+/-: CHOIX

OK: ENTREE

D1M)

MENUFIN

0-9 : RÉGLAGE (PR)

CORRIGER

Affichez le menu principal du magnétoscope, puis sélectionnez PROGRAMME.

Choisissez un enregistrement UNIQUE, HEBDOMADAIRE ou QUOTIDIEN.

... et confirmez.

Entrez l'un après l'autre :

Entrez l'un après l'autre : - le numéro d'emplacement du programme, - l'heure de début du programme, - l'heure de fin du programme, - le jour du programme, si ce n'est pas le jour en cours. - Sélectionnez LP si vous souhaitez effectuer un enregistrement très long.

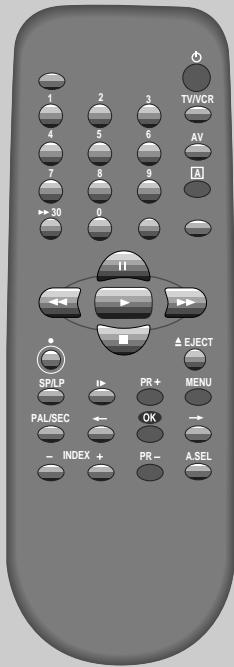

Pour effectuer des modifications : Placez-vous à l'endroit que vous souhaitez modifier à l'aide des touches ← / →

Modifiez le réglage à l'aide des touches PR + / - ou numérotées. Lorsque tous les réglages sont terminés, appuyez sur OK jusqu'à ce que "OK : ENTREE" apparaisse à l'écran.

Confirmez.

Éteignez votre magnétoscope.

Attendez quelques secondes après avoir entré un numéro à un chiffre. Si vous avez fait une erreur, revenez à l'emplacement à ajuster à l'aide des touches ← / → et modifiez le réglage. Si les heures du programme sont décalées, l'appareil affiche un message d'avertissement. Si vous ne réglez pas les heures, l'appareil enregistrera le premier programme entièrement puis enchaînera sur le second. Si l'espace libre restant sur la cassette est insuffisant pour l'enregistrement, le magnétoscope bascule automatiquement sur "LP" (longue durée) pour doubler la capacité d'enregistrement. Le magnétoscope éjectera les cassettes dont la languette de protection a été retirée (page 17). Pour annuler l'enregistrement, appuyez sur la touche (Stop) pendant plus de 5 secondes.

Liste des programmations - modification et effacement de programmation

Affichez le menu principal, puis sélectionnez PROGRAMME.

Sélectionnez la programmation à modifier ou à annuler.

Si vous souhaitez annuler cette programmation, appuyez sur la touche 0, puis confirmez en appuyant sur OK.

Pour effectuer des modifications

Placez-vous à l'endroit que vous souhaitez modifier à l'aide des touches ← / →.

Modifiez les réglages à l'aide des touches PR +/- ou numérotées.

Lorsque tous les réglages sont terminés, appuyez sur ← ou →, jusqu'à ce que "OK: ENTREE" apparaisse au bas de l'écran.

Confirmez les modifications en appuyant sur la touche OK. Quittez les menus.

AUTRES

fonctions

Le compteur compte en temps réel à partir du moment où vous insérez la cassette. Celle-ci ne doit pas forcément être calée au début. Le compteur ne compte pas les parties non enregistrées de la cassette. Si vous rembobinez au-delà de la position zéro, le compteur compte en valeurs négatives (par exemple, -0:01:15).

Affichage de l'horloge / du compteur

1ère pression : heure et date → état actuel → heure et date

2ème pression : compteur + état actuel → compteur

3ème pression : retour à l'image normale.

Si les fonctions LECTURE, AVANCE et RETOUR RAPIDE ne sont pas utilisées, le temps restant sur la cassette n'apparaît pas.

Temps restant et durée de la cassette

Affichez le MENU Principal, puis sélectionnez CONTRÔLE CASSETTE.

Cette fonction est utile lorsque vous souhaitez que le magnétoscope affiche le temps restant à partir de la position actuelle de la cassette (pour savoir s'il y a suffisamment d'espace pour l'enregistrement, par exemple).

Pour être certain que le temps restant affiché est précis, sélectionnez la durée de la cassette insérée grâce à cette fonction jusqu'à ce que vous obteniez la durée correcte.

L'affichage du temps restant est disponible uniquement lorsqu'une cassette est insérée.

Accès à la position zéro du compteur

Le magnétoscope rembobinera la cassette jusqu'à la position zéro et s'arrêtera.

Mise à zéro du compteur

Pour remettre le compteur à zéro.

Langues du menu

MENU

PR-

Affichez le menu principal du magnétoscope, sélectionnez RÉGLAGE MAGNÉTOSCOPE, puis CHOIX DE LA LANGUE.

Sélectionnez votre langue.

Confirmez.

Verrouillage enfant

Appuyez sur cette touche pendant environ 5 secondes.

Votre magnétoscope ne peut alors plus fonctionner, seuls les enregistrements par programmation peuvent être effectués. Rangez votre télécommande dans un endroit sûr.

Pour annuler le verrouillage enfant, appuyez de nouveau sur la touche pendant 5 secondes.

Cassettes

N'utilisez que des cassettes de bonne qualité portant le logo VHS.

Conservez les cassettes loin de sources d'humidité excessive, de la poussière, des champs magnétiques ou électriques (des haut-parleurs ou des écrans d'ordinateurs, par exemple). Rembobinez toujours la cassette jusqu'au début lorsque vous avez terminé. Rangez la cassette dans son boîtier, côté rembobiné vers le bas.

Vous pouvez protéger les enregistrements auxquels vous tenez particulièrement afin qu'ils ne soient pas effacés en retirant la languette de protection située sur le côté de la cassette (certaines cassettes disposent d'un système de languette coulissante).

Si vous souhaitez réutiliser la cassette après avoir retiré la languette, recouvrez l'orifice avec un ruban adhésif.

et...

Attenuation de la luminosité de l'afficheur

L'afficheur de votre magnétoscope diminue en luminosité lorsqu'il est en mode veille.

Mise hors tension automatique

Votre magnétoscope passe en mode veille lorsque aucune cassette n'est lue et lorsque aucune chaîne n'est reçue depuis plus de 5 minutes.

Réglage de nouvelles chaînes

Allumez le téléviseur et le magnétoscope. Pour voir le programme de votre cassette, sélectionnez sur la touche de chaîne de votre téléviseur dédiée à l'entrée vidéo ou sur la touche AV (Audio/Video). "AV" ne doit pas être sélectionné avec la touche AV du magnétoscope.

Réglage

PREREGLAGE PR

AUTO MEMO → PREREGLAGE MANUEL. ANNULATION PR. MISE EN PLACE PR.

PR +/- : CHOIX

OK: ENTREE

PRÉRÉGLAGE MANUEL

PR29

PR+/-. RECH. HAUT/BAS MENU: FIN

PRÉRÉGLAGE MANUEL

PR29 P-29

PR+/RECH. HAUT/BAS

→: MODIF. NOM

: VERIF. PR

OK : ENTREE MENU : FIN

Affichez le menu principal, puis choisissez PREREGLAGE PR.

Sélectionnez PRERÉGLAGE MANUEL.

Choisissez un numéro d'emplacement non utilisé "----" ou "P-xx". Il est plus facile d'utiliser le même numéro d'emplacement sur le téléviseur et sur le magnétoscope, puis confirmez.

Réglez la chaîne de votre choix.

Appuyez sur la touche ← pour voir apparaître le programme.

S'il ne s'agit pas de la chaîne de votre choix ou que l'image est de mauvaise qualité, continuez le réglage.

Une fois que vous voyez la chaîne de votre choix, mémorisez-la.

Réglez d'autres chaînes (à partir de l'étape 3 ci-dessus) ou quittez le mode de réglage.

Noms des chaînes

Si votre magnétoscope n'affiche aucun nom de chaîne ou un nom de chaîne incorrect, vous pouvez y remédier. Sélectionnez "MODIF NOM" dans le menu PRÉRÉGLAGE MANUEL.

Le système de réglage automatique du magnétoscope produit en général de bons résultats. Toutefois, dans des zones de faible réception, un réglage manuel peut améliorer la réception. Choisissez la chaîne et effectuez le réglage à l'aide des touches ↔ / →. Mémorisez en saisissant à nouveau le numéro d'emplacement. Pour régler tous les canaux disponibles dans votre région, reportez-vous à la page 5. Pour trier ou supprimer les chaînes, reportez-vous à la page 20.

Trier les emplacements de programmes

Si les numéros d'emplacement utilisés pour les programmes mémorisés sur votre téléviseur et sur le magnétoscope sont différents, vous pouvez modifier ceux du magnétoscope. Pour ce faire, déplacez les chaînes vers les numéros corrects jusqu'à ce qu'elles soient disposées comme vous le souhaitez.

Affichez le menu principal, sélectionnez PRÉRÉGLAGE PR, puis MISE EN PLACE PR.

Sélectionnez le programme à déplacer.

Confirmez.

Déplacez la chaîne vers le numéro d'emplacement souhaité.

Confirmez.

Effacer des emplacements de programme

Affichez le menu principal, sélectionnez PREREGLAGE PR, puis ANNULATION PR.

Sélectionnez la chaîne (numéro d'emplacement) que vous souhaitez effacer. Vérifiez le programme.

Effacez.

Si vous disposez d'un cordon péritel, pressez la touche AV sur votre téléviseur pour obtenir l'image en provenance du magnétoscope. Si vous ne disposez pas d'un cordon péritel, sélectionnez sur votre téléviseur la chaîne vidéo pour obtenir l'image en provenance du magnétoscope.

Branchement au téléviseur avec un câble d'antenne (sans cordon péritel)

Sans cordon péritel, le magnétoscope transmet l'image et le son (mono !) au téléviseur par l'intermédiaire du câble d'antenne. Sélectionnez sur votre téléviseur le canal vidéo du magnétoscope (canal 52 UHF réglé en usine).

Soignez l'accord en vue de l'obtention d'une image et d'un son d'une qualité optimale.

5 sec.

Après avoir effectué les opérations décrites au chapitre « Installation du magnétoscope » (page 4), allumez votre téléviseur.

Maintenez enfoncée la touche OK de la télécommande pendant au moins 5 secondes pour obtenir la mire du magnétoscope.

Utilisez la recherche des chaînes de votre téléviseur pour trouver la mire de votre magnétoscope. La manière de procéder figure dans la notice d'utilisation du téléviseur.

Une fois la mire trouvée, mémorisez-la sous le numéro de la chaîne vidéo du magnétoscope.

Pressez de nouveau la touche OK de la télécommande pendant au moins 5 secondes pour éteindre la mire.

Si l'image délivrée par le magnétoscope via le câble d'antenne est de mauvaise qualité parce qu'elle interfère avec une chaîne reçue sur le canal 52, vous pouvez choisir un autre canal : recherchez sur votre téléviseur un canal libre situé entre 21 et 69.

Lancez le menu principal et sélectionnez « Réglage Magnétoscope », puis « Réglage Sortie RF ».

Tapez le numéro du canal libre.

Quittez le menu.

Si l'image délivrée par le magnétoscope via le câble d'antenne est de mauvaise qualité, l'accord fin du téléviseur peut éventuellement permettre une amélioration (consultez la notice d'utilisation de votre téléviseur).

Étude et copie

Éteignez tous les composants lorsque vous connectez ou déconnectez les câbles.

Copie

Pour effectuer une copie sur votre magnétoscope à partir d'un autre magnétoscope, connectez les deux appareils avec un câble reliant les connecteurs EURO AV (péritel). Sélectionnez le programme "AV" ou "AVF" (connecteurs frontaux) à l'aide des touches [AV], [PR+/-] ou [00]. Réglez l'autre magnétoscope sur lecture et le vôtre sur enregistrement.

TÉLÉVISEUR (autre magnétoscope)

Pour effectuer une copie sur un autre magnétoscope à partir du vôtre, connectez les deux appareils en reliant leurs connecteurs EURO AV (péritel).

Sur l'autre magnétoscope, sélectionnez l'entrée AV et réglez l'appareil pour l'enregistrement. Démarrez la lecture sur votre magnétoscope au niveau auquel vous souhaitez que la copie commence.

Montage

Si vous souhaitez monter votre propre film à partir des séquences d'un caméscope, par exemple, utilisez la technique de montage pour plus de fluidité.

Calez la bande sur l'emplacement auquel vous souhaitez ajouter la nouvelle scène à l'aide des fonctions de lecture (pages 8/9). Rembobinez légèrement avant le point de montage et mettez l'appareil en mode pause en appuyant sur la touche (n'appuyez pas sur la touche arrêt !). Vous pouvez alors lancer directement l'enregistrement.

Pour obtenir de meilleurs résultats, la cassette source à partir de laquelle vous enregistrez doit déjà être en mode lecture lorsque vous démarrez l'enregistrement.

Lecture

Votre téléviseur et votre magnétoscope doivent être allumés. Pour voir apparaître les images de votre cassette, appuyez sur la touche de la chaîne de votre téléviseur dédiée à l'entrée vidéo ou sur la touche AV (Audio/Video).

Pour démarrer la lecture.

Pour arrêter la lecture.

Pour bobiner ou rembobiner la cassette à partir du mode arrêt.

Pour passer en mode pause à partir du mode lecture.

À chaque fois que vous appuyez sur cette touche, vous faites apparaître l'image suivante.

La touche PLAY permet de revenir en lecture normale.

En mode lecture, vous pouvez contrôler la vitesse de recherche de 2 façons, vers l'avant (▶) et vers l'arrière (◀). Appuyez à plusieurs reprises.

La touche PLAY permet de revenir en lecture normale.

En mode lecture, vous pouvez contrôler la vitesse du ralenti en 6 étapes (1/15, 1/10, 1/5, 1/30, 1/25, 1/20). Appuyez à plusieurs reprises sur la touche correspondante.

La touche PLAY permet de revenir en lecture normale.

INDEX

Sélectionnez INDEX+ ou INDEX- pour rechercher vers l'avant ou vers l'arrière.

La cassette est alors calée sur le début du premier enregistrement, le lit pendant 6 secondes environ, puis se cale sur l'enregistrement suivant.

Lorsque vous voyez l'enregistrement de votre choix, appuyez sur la touche PLAY.

Enregistrement simple

Les chaînes TV doivent avoir été réglées sur le magnétoscope (page 5). Le magnétoscope doit être allumé. Vous pouvez soit regarder le programme de votre cassette sur le téléviseur en appuyant sur la touche de la chaîne réservée à l'entrée vidéo ou sur la touche AV, soit regarder une autre chaîne TV, soit éteindre le téléviseur.

Insérez une cassette dont la languette de protection est en place (voir page 17).

Choisissez la chaîne sur laquell un programme.

Si le programme qu est très long, doublez le temps

d'enregistrement grâce à la fonction "LP" (longue durée). Vous pouvez enregistrer jusqu'à huit heures sur une cassette E-240.

Démarrez votre enregistrement.

Appuyez sur cette touche si vous souhaitez interrompre l'enregistrement quelques instants, puis le reprendre.

Pour arrêter votre enregistrement.

Enregistrement rapide - OTR

Choisissez la chaîne de votre choix et appuyez sur la touche une fois à chaque fois que vous souhaitez prolonger le temps d'enregistrement de 30 minutes. Il est possible d'enregistrer jusqu'à dix heures.

Programmation normale

Pour les enregistrements par programmation, l'horloge, la date et les chaînes doivent être réglées correctement. Insérez une cassette dont la languette de protection est en place (page 17) et dont l'espace libre est suffisant pour l'enregistrement.

MENU

Affichez le MENU PRINCIPAL du magnétoscope, puis sélectionnez PROGRAMME.

Choisissez un enregistrement UNIQUE, HEBDOMADAIRE ou QUOTIDIEN.

... et confirmez.

Entrez l'un après l'autre :

Sélectionnez le numéro d'emplacement du programme, l'heure de début du programme, l'heure de fin du programme, le jour du programme si ce n'est pas le jour en cours. Sélectionnez LP si vous souhaitez effectuer un enregistrement très long.

Pour effectuer des modifications :

Placez-vous à l'endroit que vous souhaitez modifier à l'aide des touches ← / →.

Modifiez le réglage à l'aide des touches PR + / - ou numérotées. Lorsque tous les réglages sont terminés, appuyez sur OK jusqu'à ce que "OK: ENTREE" apparaisse au bas de l'affichage.

Confirmez.

Éteignez votre magnétoscope.

Alimentation

L'écran du magnétoscope ne s'allume pas.

Le magnétoscope ne fonctionne pas.

Enregistrement

Il ne démarre pas.

La cassette est passée en mode lecture ou est éjectée.

Lecture

Pas d'image.

Mauvaise qualité d'image.

Mauvaise qualité d'image en mode pause.

Général

Impossible d'insérer la cassette.

Impossible de rembobiner, d'avancer, de lire ou d'enregistrer une cassette.

La programmation n'enregistre pas correctement. Le magnétoscope émet un bruit en mode arrêt.

"ERR" apparaît sur l'écran.

• Le cordon d'alimentation n'est pas raccordé à la prise murale.
• De la condensation s'est peut-être formée lors du déplacement du magnétoscope d'une pièce froide vers une piè !) se mette à température ambiante.
• Avez-vous inséré une cassette?
• La languette de protection doit être retirée. Recouvrez l'orifice avec du ruban adhésif (page 17).
• Appuyez sur la touche TV/VCR de manière à ce que "VCR" apparaisse sur l'écran du magnétoscope.
• Avez-vous réglé les chaînes TV sur le magnétoscope ? (page 5)

Utilisez les touches PR +/- pour régler l'image si des rayures horizontales apparaissent. - La cassette est-elle de mauvaise qualité ou usée ? Faites un test avec une autre cassette. - Si vous ne disposez pas d'un cordon péritel, avez-vous correctement réglé la chaîne vidéo ? Voir page 5/21. - Essayez une autre cassette. Il se peut que la tête de lecture du magnétoscope ait besoin d'être nettoyée. Renseignez-vous auprès de votre revendeur. - Appuyez sur la touche (pause) à plusieurs reprises. Effectuez les réglages à l'aide des touches PR +/- jusqu'à ce que vous obteniez une meilleure qualité d'image.

• Les piles sont-elles usées ?
• La distance entre la télécommande et le magnétoscope est-elle supérieure à 7 mètres ?
• Y a-t-il un objet faisant obstacle entre le magnétoscope et la télécommande?
• Avez-vous déjà inséré une cassette
• La cassette est déjà entièrement rembobinée ou est au bout de la bande. L'horloge est-elle réglée correctement (page 11) ?
• Si aucune fonction de lecture ou d'enregistrement n'est utilisée pendant environ 5 minutes pendant que l'appareil est en mode arrêt, le magnétoscope éteint son moteur pour préserver le mécanisme.
• Le magnétoscope a détecté des conditions anormales. Supprimez ce mode en appuyant sur n'importe quelle touche. Le magnétoscope passe alors en mode veille pour plus de sécurité.

Index

Affichage à l'écran (OSD) 7

Alimentation 4-26

Antenne 4

Bandes. 8

Cassette protégée 17

Chaine 5/18-20

Compteur 16

Condensation. Précautions

Connecteur péritel 4/22

Durée de la cassette 16

Enregistrement rapide (OTR) 13

EUROAV 4/21

Format 16:9 10

LP (longue durée) 12-14

Menu 3

Montage d'enregistrements

Numéro d'emplacement 5/18-20

Optimiser le réglage 19

Réglage de l'arrêt sur image

Saut CM 10

Température : 5 - 35 °C

Hygrométrie < 80 %

Données techniques sujettes à modification sans préavis.

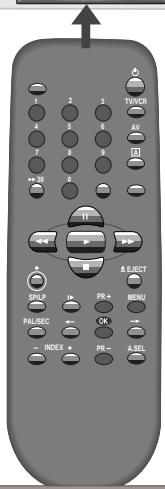

Ou pour aller plus vite

1,5V AAA

Insérez les piles dans le compartiment comme indiqué sur le schéma.

Appuyez sur n'importe quelle touche pour mettre l'appareil sous tension.

1. Débranchez le câble d'antenne de votre téléviseur et branchez-le sur le connecteur « ANT. IN » du magnétoscope. Raccordez le câble coaxial court fourni avec l'appareil du connecteur « ANT. OUT » du magnétoscope au connecteur de l'antenne du téléviseur. Reliez la prise (EURO-AV) du magnétoscope et la prise AV du téléviseur à l'aide d'un cordon péritel (EURO-AV). Vous pouvez maintenant brancher la prise d'alimentation. L'écran du magnétoscope doit s'allumer.

CHOIX LANGUAGE

PR+/-CHOIX

OK: ENTREE

MENU: FIN

Cette image doit apparaître la première fois que vous allumez le téléviseur et le magnétoscope.

Choisissez une langue.

Appuyez sur OK pour la fonction "Recherche Auto" (réglage automatique).

La fonction "RECHERCHE AUTO" règle toutes les chaînes pouvant être reçues dans votre pays et les mémorise.

RÉGLAGE HORLOGE

HEURE

DATE

9-9: RÉGLAGE (HEURE)

MENU RÉGLAGE : FIN

PRÉRÉGLAGE MANUEL

PR01P-01

PR02. P-02

PR03. P-03

PR04P-04

PR05P-05

PR06P-06

PR07 P-07

R+/-CHOIX

OK : ENTREE MENU : FIN

Ne quittez pas la fonction collation de base.

Vous pouvez commencer à utiliser votre magnétoscope.

Notice d'utilisation pages 4-6

Manuel d'utilisation

Magnétoscope

VCR2360B

Conditions de garantie

Nous vous remercions d'avoir choisi notre appareil. Tous les produits portant cette marque correspondent aux techniques les plus actuelles et répondent aux normes de qualité en vigueur. La qualité élevée de ce produit est assurée par des contrôles rigoureux effectués au cours de la fabrication. Si, pendant la période de garantie, le présent produit présentait un défaut donnant lieu à une réclamation justifiée, nous procéderions gratuitement à la suppression dudit défaut. Nous accordons sur cet appareil une garantie de

à compter de la date de son achat. Vous ne pourrez faire valoir votre droit aux prestations gratuites du service après-vente qu'avec le ticket de caisse original ou bien la facture originale. Vous pouvez contacter le service après-vente au numéro de téléphone suivant :

Nous vous conseillons par conséquent de conserver soigneusement votre ticket de caisse ou la facture ainsi que l'emballage d'origine afin de transporter votre appareil dans les meilleures conditions de sécurité jusqu'au service après-vente. Toute prestation gratuite effectuée au titre du service après-vente ne donne aucun droit à prolongation de la période de garantie. Nous vous remercions de bien vouloir formuler brièvement par écrit les motifs de votre réclamation. Une telle indication nous serait précieuse et nous permettrait d'effectuer plus rapidement la réparation de l'appareil et son retour. Les pièces qui auront été changées resteront au service après-vente. Les prestations gratuites du service après-vente pendant la période de garantie excluent

> tout maniement incorrect de l'appareil > tout dommage causé par des tiers > tout dommage consécutif à un cas de force majeure > toute intervention de la part de personnes non autorisées

l'usure, les dommages causés pendant le transport.

Les présentes conditions de garantie sont limitées au territoire de la Belgique. Hors de la Belgique, veuillez vous adresser au revendeur auprès de qui vous avez acheté l'appareil ou bien suivre les indications données pour le service après-vente intervenant dans le pays concerné.
