ST864 - Magnétoscope DAEWOO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Magnétoscope VHS
Marque	DAEWOO
Modèle	ST864
Dimensions (L x H x P)	360 × 91 × 280 mm
Poids	3.3 kg
Alimentation	200-240 V CA, 50/60 Hz
Consommation électrique	14 W (mono) / 16 W (Hi-Fi)
Système vidéo	PAL-B/G (NTSC et MESECAM en lecture)
Vitesses d'enregistrement	SP (standard) et LP (longue durée)
Programmateur	8 événements, jusqu'à 1 mois avec VPS/PDC
Mémoire de chaînes	99 emplacements + AUX
Gammes de réception	UHF 21 à 69, VHF 2 à 12, CATV S1-S41, hyperbande
Fonctions principales	Enregistrement OTR, ShowView, recherche d'index, arrêt sur image, ralenti, répétition automatique, saut de publicité, sécurité enfant
Connectique	Prises Péritel (AV1/AV2), entrées audio/vidéo avant, sortie RF, prise antenne
Système audio	Hi-Fi stéréo, son bilingue (NICAM), modes mono/stéréo/gauche/droit
Température de fonctionnement	5 °C à 35 °C
Humidité de fonctionnement	Moins de 80 %
Entretien et nettoyage	Chiffon doux non pelucheux, sans produits agressifs. Nettoyage des têtes avec une cassette de nettoyage tous les 6 mois.
Sécurité	Ne pas ouvrir l'appareil ; confier les réparations à un spécialiste. Débrancher en cas d'orage ou de non-utilisation prolongée. Sécurité enfant disponible.
Garantie	1 an pièces et main-d'œuvre (5 ans sur tambour et têtes)

FOIRE AUX QUESTIONS - ST864 DAEWOO

Comment brancher le magnétoscope à mon téléviseur ?

Deux options principales : avec un câble d'antenne (RF) : branchez l'antenne sur ANT IN du magnétoscope, puis reliez ANT OUT à la prise antenne du téléviseur. Avec un câble Péritel (SCART) : branchez le câble entre la prise Péritel du magnétoscope et celle du téléviseur pour une meilleure qualité image et son. Consultez les pages 2 à 6 de la notice pour les schémas détaillés.

Comment régler automatiquement les chaînes ?

Après avoir branché le magnétoscope, mettez-le sous tension. Appuyez sur la touche OK de la télécommande pour lancer la recherche automatique (AUTO MEMO). Le magnétoscope programme toutes les chaînes disponibles dans votre région. Si l'horloge n'est pas réglée, l'écran de réglage apparaît ; saisissez l'heure et la date avec les touches 0-9, puis confirmez par OK.

Comment programmer un enregistrement différé avec ShowView ?

Appuyez sur PROG pour afficher l'écran ShowView. Saisissez le numéro à 4-6 chiffres indiqué dans votre magazine TV à côté de l'émission. Appuyez sur OK. Sélectionnez la fréquence (Unique, Hebdomadaire, etc.) avec PR+/- et validez. Vérifiez les horaires et confirmez. Mettez le magnétoscope en veille (standby) pour que l'enregistrement s'effectue.

Que faire si l'image est parasités ?

Si l'image présente des interférences, essayez de changer la sortie RF. Appuyez sur MENU, sélectionnez PREREGLAGE PR puis PREREGLAGE MANUEL, et modifiez la fréquence de sortie (ex: de 52 à 21) avec les touches 0-9. Si le problème persiste, utilisez un câble Péritel (SCART) pour éviter les interférences RF.

Comment activer la sécurité enfant ?

Maintenez enfoncée la touche SAFE (ou la touche de verrouillage) de la télécommande pendant environ 5 secondes. L'afficheur indique "SAFE" et les touches du magnétoscope sont désactivées. Pour annuler, appuyez sur n'importe quelle touche de la télécommande.

Comment utiliser la fonction de saut de publicité ?

Pendant la lecture, appuyez sur la touche 30 (ou CM SKIP). Le magnétoscope avance la bande de 30 secondes pour sauter une publicité. Vous pouvez appuyer plusieurs fois pour sauter plus de plages.

Mon magnétoscope n'affiche que RF52, comment le régler ?

Lorsque "RF52" apparaît, cela signifie que la sortie RF est réglée sur le canal 52. Si vous ne voyez pas l'écran de réglage, programmez votre téléviseur pour chercher ce canal jusqu'à afficher "AUTO MEMO". Si des interférences apparaissent, changez le numéro RF (de 21 à 69) comme expliqué dans la notice (page 7).

Comment effectuer un arrêt sur image ?

En mode lecture, appuyez sur la touche PAUSE (arrêt sur image). Pour avancer image par image, appuyez à nouveau sur PAUSE. Pour reprendre la lecture normale, appuyez sur PLAY. Au bout de 5 minutes, l'arrêt sur image se désactive automatiquement.

Quel type de cassette utiliser ?

Utilisez uniquement des cassettes portant le logo VHS. Conservez-les à l'abri de l'humidité, de la poussière et des champs magnétiques. Pour protéger un enregistrement, cassez la languette de protection. Pour réenregistrer une cassette protégée, recouvrez l'encoche avec du ruban adhésif.

Comment nettoyer les têtes de lecture ?

Utilisez une cassette de nettoyage pour têtes de lecture VHS, disponible dans le commerce. Suivez les instructions du fabricant. Il est recommandé de nettoyer les têtes tous les 6 mois pour maintenir une bonne qualité d'image et de son. N'utilisez jamais de coton-tige ou de solvant.

MODE D'EMPLOI ST864 DAEWOO

Conservez précieusement la carte de garantie et la facture de votre magnétoscope (pages 33 et 35).

Précautions d'emploi

Lisez soigneusement la présente notice d'utilisation. Vérifiez que la tension secteur de votre installation correspond bien aux valeurs figurant au dos du magnétoscope. Lisez ce chapitre et la section intitulée "Programmation de votre magnétoscope" pour vous aider à programmer et régler votre magnétoscope. Veillez à garder l'appareil à l'abri de l'humidité et de la chaleur (afin d'éviter tous risques d'incendie et d'électrocution). Ne jamais ouvrir le magnétoscope. Confiez toutes les réparations éventuelles à un spécialiste. Afin d'éviter un changement brutal de température lors du transport puis de l'installation du magnétoscope (froid/chaud), attendez environ deux heures avant toute utilisation. Le magnétoscope et les cassettes peuvent en effet être sérieusement endommagés par la condensation. Pour une bonne ventilation, ne placez jamais le magnétoscope dans un espace confiné (meuble, bibliothèque) sans avoir au préalable une ventilation ajustée ; afin d'éviter toute surchauffe, laissez un espace libre d'au moins 10 cm autour de l'appareil. N'installez jamais votre appareil dans des lieux exposés à l'humidité (sous-sol, salles de bains, extérieur, sous la pluie...) et ne posez jamais sur l'appareil de récipient contenant du liquide (vases, verres...). Installez cet appareil sur une surface plane et parfaitement stable. Vérifiez que l'appareil est disposé de manière à permettre une bonne circulation de l'air tout autour. Veillez à le nettoyer avec des chiffons doux et non pelucheux en évitant tous produits agressifs, abrasifs ou à base d'alcool. Débranchez immédiatement l'appareil de la prise secteur et faites-le examiner par un spécialiste en cas de dysfonctionnement, de bruits anormaux, de dégagement d'odeurs ou de fumée, voire de déversement de liquide à l'intérieur. Débranchez l'appareil de la prise secteur et retirez le câble d'antenne en cas de non-utilisation prolongée ou en cas d'orage.

Consignes de sécurité !

Ne tentez pas d'entretenir ou de réparer les composants de cet appareil. N'ouvrez jamais l'appareil. L'entretien et les réparations doivent exclusivement être confiés à des spécialistes.

Cet appareil fonctionne en permanence. Pour interrompre son alimentation électrique, il ne suffit pas de l'éteindre (mode veille) ; il faut au contraire le débrancher de la prise secteur. L'enregistrement d'œuvres protégées par des droits d'auteur peut constituer une infraction au Code de la propriété intellectuelle.

Avant d'utiliser votre magnétoscope pour la première fois, commencez par lire le chapitre intitulé « Programmation du magnétoscope ».

Sommaire

Installation du magnétoscope

Branchement de votre magnétoscope avec le câble d'antenne ; Branchement de votre magnétoscope par le biais d'un raccord Péritel 2 ; Branchement de votre magnétoscope sur un réseau satellite ; Branchement de votre magnétoscope sur une chaîne Hi-Fi (Première option) 3 ; Branchement de votre magnétoscope sur une chaîne Hi-Fi (Deuxième option), Branchement de votre magnétoscope sur un autre magnétoscope 4 ; Branchement de votre magnétoscope sur un caméscope 5 ; Branchez votre magnétoscope sur le téléviseur en utilisant un câble d'antenne (câble RF) 6 ; Quoi faire en cas d'image avec des interférences 7 ; Préréglage de votre magnétoscope sur le téléviseur 8 ; Préréglage de l'heure et de la date 9 ; Décodeur ou deuxième prise Péritel 10

Préréglage de nouvelles chaînes

Préréglage manuel 11 ; Nom des chaînes 12 ; Ordonnancement des chaînes, Annulation de chaînes 13 ; Commandes du panneau avant 14

Lecture d'une cassette

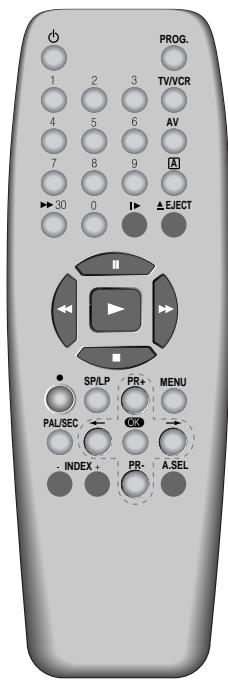

Lecture 15 ; Arrêt sur image, Recherche image variable, Ralenti variable, Recherche de début de nouvelles séquences (recherche d'index) 16 ; Format grand écran 16:9 17 ; Touche de saut de publicité, Répétition automatique, Sécurité Enfant 18 ; Réglage OSD 19

Enregistrer une cassette

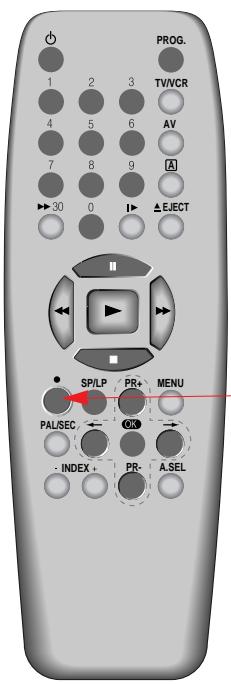

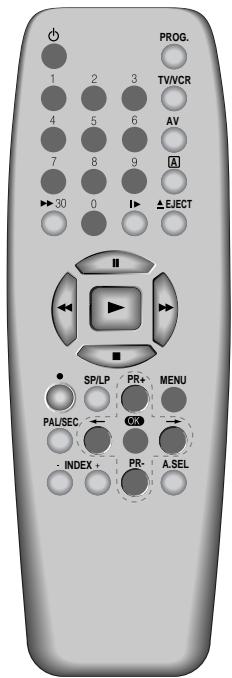

Enregistrer une cassette, Enregistrement immédiat, Programmation d'enregistrement OTR (One Touch Recording)...20 ; Enregistrement différé à l'aide des codes ShowView 21 ; Programmation normale d'un enregistrement 22 ; Liste des programmations - modification ou effacement de programmations 24

Autres fonctions

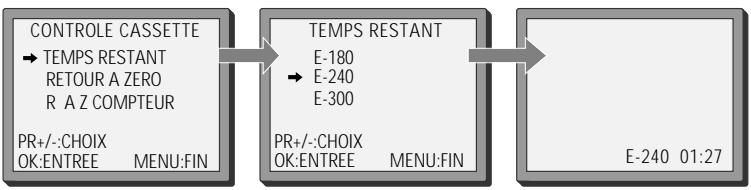

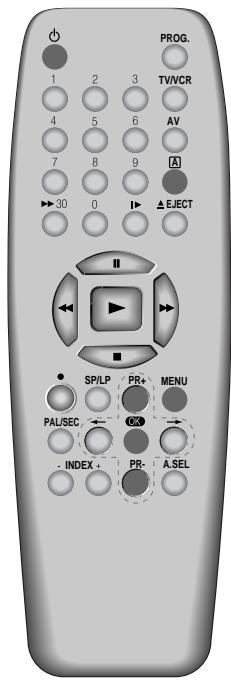

Horloge/Compteur de bande, Temps de bande restant et durée d'enregistrement de la cassette, Accès à la position 0:00:00 du compteur 25 ; Mise à zéro du compteur, Cassettes 26 ; Fonctions de réduction de la consommation électrique, Choix de langues 27 ; Les options d'écoute 28 ; Le système hi-fi 29 ; Les modes sonores 30

Annexe

Index 31 ; Renseignements techniques 32 ; Carte de Garantie 33 ; Guide de dépannage 37 ; Guide rapide d'utilisation . Quatrième de couverture

Dans les pages suivantes, les schémas vous indiquent sur quels boutons de la télécommande appuyer pour sélectionner une fonction et ce que vous devez voir apparaître sur l'écran du téléviseur ou sur l'afficheur de l'appareil.

Placer les piles dans la télécommande. Vérifier que les symboles (+) et (-) des piles correspondent aux symboles (+) et (-) du compartiment des piles.

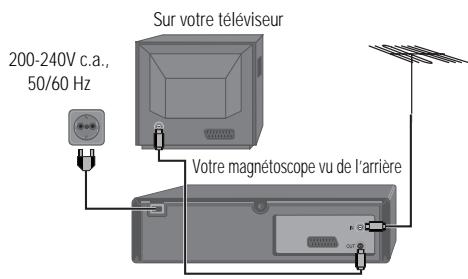

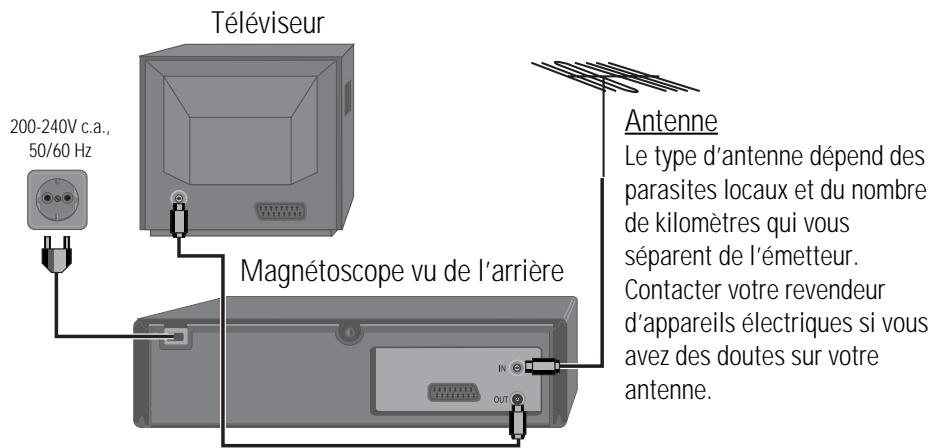

Branchement de votre magnétoscope avec le câble d'antenne

Avant de mettre votre magnétoscope en route, débrancher tous les appareils de l'alimentation secteur.

1 Ce cordon électrique est compris dans vos accessoires.

Si vous avez branché votre magnétoscope comme illustré dans la première option, passer à la page 6.

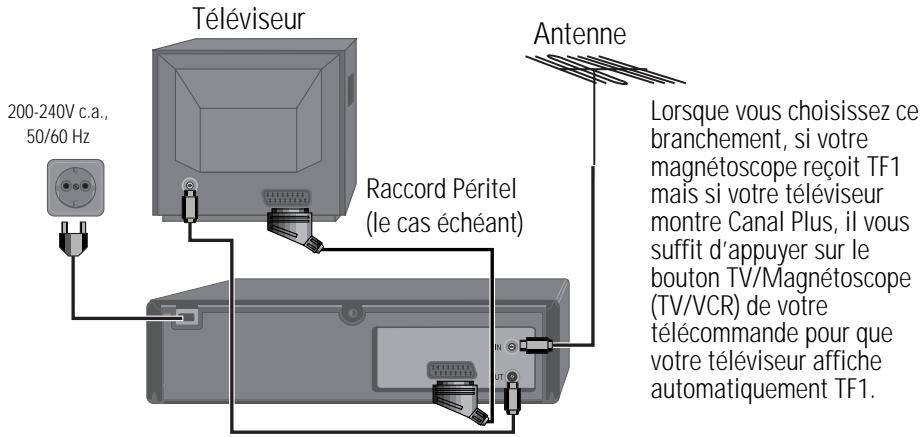

Programmation de votre magnétoscope (deuxième option)

• Branchement de votre magnétoscope par le biais d'un raccord Péritel

Avant de mettre votre magnétoscope en route, débrancher tous les appareils de l'alimentation secteur.

2

Dans la plupart des cas, vous ne serez pas en mesure de modifier les chaînes en utilisant les commandes de votre téléviseur tant que vous n'aurez pas désactivé cette fonction en appuyant sur le bouton TV/VCR de votre magnétoscope.

Lorsque vous branchez votre magnétoscope en utilisant un raccord Péritel, l'image et le son sont de meilleure qualité.

Si vous avez branché votre magnétoscope comme illustré à la deuxième option, passer à la page 8.

Branchement de votre magnétoscope par le biais d'appareils supplémentaires

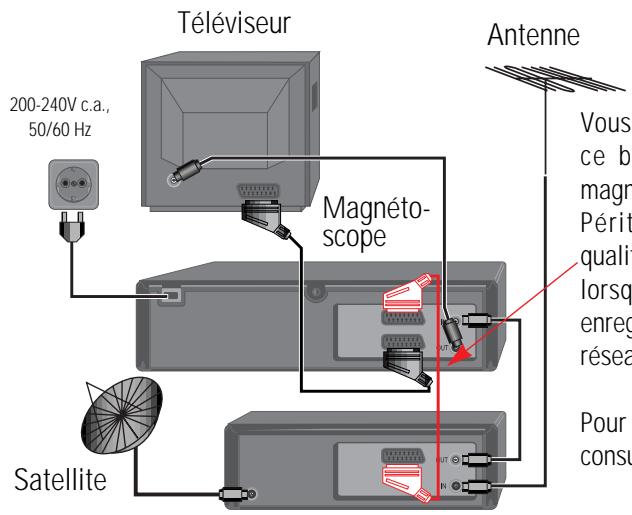

- Branchement de votre magnétoscope sur un réseau satellite

Avant de mettre votre magnétoscope en route, débrancher tous les appareils de l'alimentation secteur.

3

Vous pouvez vous servir de ce branchement si votre magnétoscope a des prises Péritel. Cela améliore la qualité du son et de l'image lorsque vous effectuez des enregistrements à partir d'un réseau satellite.

Pour utiliser cette fonction, consulter la page 10.

Vérifier que le récepteur satellite est branché sur une chaîne appropriée du satellite.

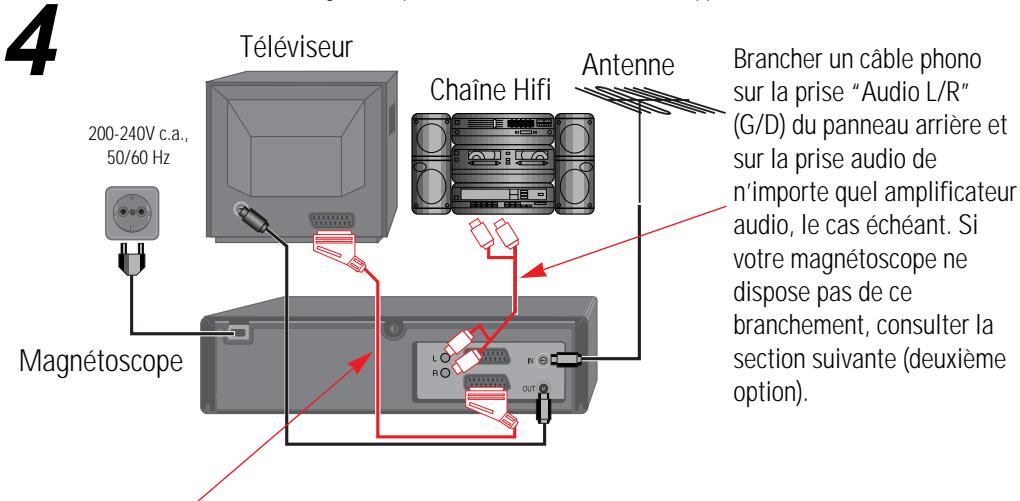

Branchement de votre magnétoscope sur une chaîne Hifi - Première option

Avant de mettre votre magnétoscope en route, débrancher tous les appareils de l'alimentation secteur.

Vous pouvez également utiliser un raccord Péritel pour améliorer la qualité de l'image et du son de votre magnétoscope.

Branchement de votre magnétoscope sur une chaîne Hifi - Deuxième option

Avant de mettre votre magnétoscope en route, débrancher tous les appareils de l'alimentation secteur.

Branchement de votre magnétoscope sur un autre magnétoscope

Avant de mettre votre magnétoscope en route, débrancher tous les appareils de l'alimentation secteur.

1) Introduire dans le premier magnétoscope la cassette sur laquelle vous souhaitez effectuer l'enregistrement. 2) Introduire dans le deuxième magnétoscope la cassette que vous souhaitez enregistrer. Appuyer sur le bouton de lecture du deuxième magnétoscope, commuter en mode AV. 3) Appuyer sur le bouton d'enregistrement du premier magnétoscope.

Ce magnétoscope commence l'enregistrement.

Si votre magnétoscope a deux prises Péritel, vous pouvez utiliser la deuxième prise pour brancher d'autres appareils.

Branchement de votre magnétoscope sur un caméscope

Avant de mettre votre magnétoscope en route, débrancher tous les appareils de l'alimentation secteur.

Si vous avez branché votre magnétoscope de cette façon, vous pouvez également brancher un raccord Péritel entre la prise "AV1" du panneau arrière de ce magnétoscope et le téléviseur. Pour utiliser cette fonction, consultez la page 10.

Vous pouvez également brancher le caméscope en utilisant un câble phono, à condition que votre magnétoscope ait des prises d'entrée avant.

Vérifiez si cette connexion se trouve à l'avant de votre magnétoscope.

Branchez votre magnétoscope sur le téléviseur en utilisant un câble d'antenne (câble RF).

Lorsque vous avez branché votre magnétoscope sur la prise Scart (voir diagramme page 2), continuez à la page 8.

Appliquez la méthode suivante pour régler votre magnétoscope que vous avez branché par un câble RF (voir diagramme 1 sur page 2).

Après avoir terminé les étapes "Programmer votre magnétoscope" (diagramme 1 sur page 2), mettez votre téléviseur en marche.

RF52

Appuyez sur la touche de la télécommande et RF52 s'affiche sur votre magnétoscope.

Par les touches PR+ ou PR-, sélectionnez la langue désirée. Appuyez sur la touche OK pour confirmer. Programmez votre téléviseur par les touches de présélection jusqu'à ce que "CH Search" s'affiche à l'écran. Mémorisez ce réglage et continuez à la page 8.

Pour sélectionner le pays, consultez la liste suivante :

B : Belgique

N : Norvège

D : Allemagne

NL : Pays-Bas

DK : Danemark

S : Suède

E : Espagne

F : Finlande

GR : Grèce

CH : Suisse

I : Italie

TR : Turquie

L : Luxembourg

Que faire en cas d'image avec des interférences.

Il est possible de régler la sortie RF de 21 à 69. Si d'autres émissions causent des interférences, vous pouvez changer la sortie RF, jusqu'à trouver un canal "sans bruit" pour votre magnétoscope.

Option 1

Lorsque d'autres émetteurs sont positionnés près de la sortie actuelle RF OUTPUT CH, le message conducteur s'affiche automatiquement.

Appuyez sur les touches 0-9 pour changer le numéro.

Appuyez sur la touche OK pour confirmer.

Appuyez sur la touche MENU pour terminer.

Option 2

Utilisez la télécommande pour changer la sortie RF 52.

Appuyez sur la touche MENU

Appuyez deux fois sur la touche PR puis sur la touche OK.

Appuyez deux fois sur la touche PR puis sur OK.

Appuyez sur les touches 0-9 pour changer le numéro.

Appuyez sur la touche OK pour confirmer.

Appuyez sur la touche MENU pour terminer.

S'il y a toujours des interférences sur l'image, répétez l'option 2.

Option 3

Achetez dans un magasin spécialisé un câble Scart. Branchez le câble comme indiqué sur le diagramme 2 en page 2.

Si à l'avenir vous aimeriez changer la sortie RF à cause de nouvelles stations TV, appuyez sur la touche OK sur la télécommande jusqu'à ce que RF 52 soit affiché sur la face du magnétoscope. Ensuite, passez à l'option 2 en haut.

Préglage de votre magnétoscope sur le téléviseur

Après avoir réglé la langue et le pays, vous verrez ce qui suit.

1

Appuyez sur le bouton de votre télécommande. Si vous ne voyez pas cette image, vérifiez que le magnétoscope est bien branché.

Appuyez sur OK pour déclencher l'option "AUTO MEMO!" ou "RECHERCHE AUTO!".

2

À moins que vous n'habitiez dans une région où la réception est mauvaise, la fonction "AUTO MEMO" ou "RECHERCHE AUTO" vous permet de programmer toutes les stations que vous pouvez recevoir dans votre pays et de les classer suivant un ordre logique comme, par exemple, TF1 pour la première chaîne, A2 pour la deuxième chaîne, et ainsi de suite.

Consultez les pages 12 et 13 si vous souhaitez modifier un des réglages automatiques. Vous devez terminer la troisième opération avant de passer à la page 12 ou à la page 13.

La programmation de l'horloge est également automatique. Si l'horloge n'a pas été programmée, son écran de réglage apparaît.

Reportez-vous au chapitre "Réglage de la date et de l'heure" en page 9.

Si vous souhaitez modifier le nom des chaînes, passez à la page 12.

Si vous souhaitez modifier l'ordonnancement des chaînes, consultez la page 13. Il vous faut modifier l'ordonnancement des stations qui n'apparaissent pas dans un ordre logique ; par exemple, TF1 pour la première chaîne, A2 pour la deuxième chaîne, et ainsi de suite. Appuyez sur la touche MENU pour mettre fin à cette fonction.

Important : Si vous éteignez votre magnétoscope pendant la nuit en débranchant la prise secteur, vous n'êtes pas obligé de régler à nouveau le magnétoscope. Appuyez simplement sur les touches Ⓞ puis MENU de la télécommande pour restaurer tous les paramètres de programme. Pour régler la date et l'heure, reportez-vous à la page 9.

Préglage de l'heure et de la date

RÉGLAGE HORLOGE

HEURE ----

DATE --/---/----

0-9 : RÉGLAGE (HEURE)

← / → : CORRIGER, MENU : FIN

Si l'écran d'affichage "RÉGLAGE HORLOGE" ne s'affiche pas, appuyer sur la touche MENU.

Choisir l'option "RÉGLAGE MAGNÉTOSCOPE" en appuyant à deux reprises sur la touche PR- puis cliquer sur OK.

Choisir l'option "RÉGLAGE HORLOGE" en appuyant sur OK.

RÉGLAGE HORLOGE

HEURE 11:41

DATE 11/03/2002 (LUN)

0-9 : RÉGLAGE (HEURE)

← / → : CORRIGER

OK : entrée, MENU : fin

Dès que l'écran « RÉGLAGE HORLOGE » est affiché, passez à la position que vous souhaitez modifier en appuyant sur

Utilisez les boutons numériques 0 à 9 de la télécommande pour programmer l'heure et la date exactes.

Appuyez sur OK pour confirmer les réglages, puis sur MENU pour mettre fin à cette fonction.

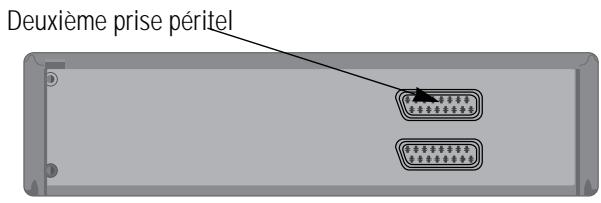

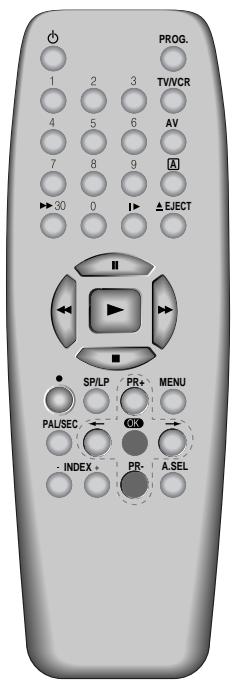

Décodeur ou deuxième prise Péritel

Si votre magnétoscope dispose d'une sortie comme celle indiquée sur le schéma ci-dessous, vous pouvez connecter d'autres appareils comme il est indiqué dans les pages 3, 4 et 5.

Réglage d'un équipement supplémentaire sur la vente.

Appuyez sur la touche MENU, puis choisissez « PRÉRÉGLAGE MANUEL » (réglage manuel) en appuyant successivement sur les touches PR- et OK.

Choisissez un numéro d'emplacement libre "----" ou "P-xx"..., puis confirmez.

Vous pouvez maintenant régler la chaîne de votre choix.

Pour le DÉCODEUR :

Lorsque le programme est codé (et que vous disposez d'un décodeur connecté à la prise Péritel AV2), appuyez sur ← ou → pour sélectionner MARCHE ou ARRÊT.

Vous pouvez modifier le mode AV (audio/vidéo) sur le magnétoscope en appuyant sur les touches 'AV', 00, PR+ ou PR-. Le changement apparaît sur l'afficheur de l'appareil.

Mode décodeur : Dans ce mode, quand l'antenne satellite ou le câble est branché, ces derniers contrôlent leur magnétoscope. L'antenne satellite et le câble fonctionnent aussi en mode AV2. Dans ce cas, mettez votre magnétoscope en mode AV2 afin de regarder ou d'enregistrer les programmes diffusés par le satellite et le câble.

Lisez attentivement le manuel d'instructions de votre décodeur satellite et de votre téléviseur afin d'obtenir de meilleurs résultats.

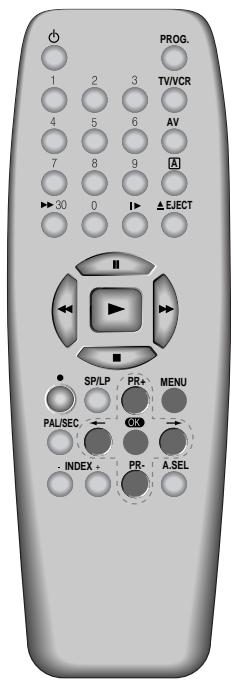

Préréglage manuel

Le préréglage manuel vous permet de programmer de nouvelles stations ou de nouveaux appareils comme, par exemple, un récepteur satellite.

L'utilisation de ces boutons est indiquée dans les 2 pages suivantes.

1

2

3

4

5

Appuyer sur la touche MENU. Sélectionner “PREREGLAGE PR” en appuyant sur PR- puis sur OK.

Sélectionner "PREREGLAGE MANUEL" en appuyant sur PR- puis sur OK. Appuyer sur PR+ ou PR- pour choisir une mémoire programmable vide. "---" ou "P-xx". Appuyer sur OK pour confirmer.

Réglez la chaîne de votre choix :

• le numéro d'emplacement du programme, • le système de transmission de votre choix (Hertzien (CH) ou Câble (CC)), • le numéro réel de la chaîne. Vous pouvez saisir directement un numéro avec les touches 0 à 9 ou rechercher le numéro en appuyant sur ← / ⇒ • le réglage fin que vous pouvez effectuer. Lorsque le programme est codé (et que vous disposez d'un décodeur connecté à une prise Péritel AV2), appuyez sur ← ou → pour sélectionner MAR ou ARR. • Modifiez ou créez le nom de la chaîne.

Appuyer sur OK pour mémoriser la chaîne désirée.

Rechercher d'autres chaînes (en recommençant à partir du point 3 ci-dessus) ou appuyer sur MENU pour quitter ce mode de préréglage.

Votre magnétoscope dispose de 99 emplacements pour la programmation de chaînes. Il ne mémorise que les chaînes diffusées dans votre région. Vous pouvez programmer d'autres stations sur n'importe quel autre emplacement de chaîne qui n'est pas utilisé.

Noms des chaînes

Si votre magnétoscope n'affiche aucun nom de chaînes ou un nom incorrect, vous pouvez résoudre ce problème facilement.

1

Appuyez sur MENU.

Sélectionnez "PRÉRÉGLAGE PR" en appuyant sur PR- puis sur OK.

Sélectionnez "PRÉRÉGLAGE MANUEL" en appuyant sur PR puis sur OK.

2

Sélectionnez l'option NOM.

Appuyez sur la touche 0 pour modifier le nom existant ou sur la touche 1 pour créer un nouveau nom.

3

Vous pouvez sélectionner le nom dans la liste enregistrée ou en créer un en saisissant un nom à 4 caractères.

Pour modifier les lettres, utilisez les touches PR +/- et passez à la lecture suivante à l'aide des touches ←/→.

4

Appuyez sur OK pour confirmer et sur MENU pour mettre fin à cette fonction.

Si vous souhaitez régler toutes les chaînes disponibles dans votre région, reportez-vous à la page 6.

12

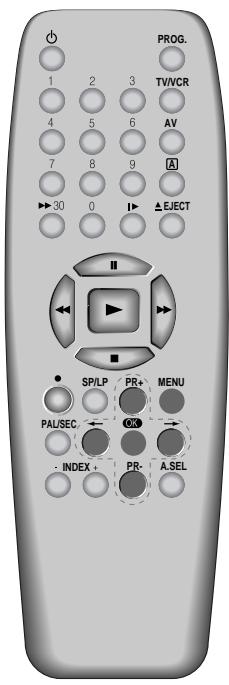

Ordonnancement des chaînes

La fonction d'installation des chaînes vous permet de classer chaque chaîne vidéo en respectant l'ordre de votre téléviseur.

L'utilisation de ces boutons est indiquée dans les 2 pages suivantes.

1

Appuyer sur MENU.

Sélectionner "PREREGLAGE PR" en appuyant sur PR- puis sur OK.

Sélectionner "MISE EN PLACE PR" en appuyant sur PR+ puis sur OK.

Appuyer sur PR+ ou PR- pour sélectionner la chaîne dont vous souhaitez modifier l'emplacement.

Confirmer en appuyant sur le bouton OK.

Appuyer sur PR+ ou PR- pour amener la station au numéro de chaîne que vous souhaitez mémoriser. Confirmer à l'aide du bouton OK.

Appuyer sur MENU pour mettre fin à cette fonction.

Annulation de chaînes

La fonction d'annulation de chaînes vous permet d'effacer les programmes mémorisés dont vous ne pouvez plus.

Appuyer sur MENU

Sélectionner "PREREGLAGE PR" en appuyant sur PR- puis sur OK. Sélectionner "ANNULATION PR" en appuyant à deux reprises sur PR+ puis sur OK.

Appuyer sur PR+ ou PR- pour sélectionner la chaîne que vous désirez effacer. Appuyer sur OK pour confirmer.

Maintenir la pression sur la touche ↓ pour contrôler l'image obtenue.

Si vous souhaitez annuler cette chaîne, appuyer sur OK.

Appuyer sur MENU pour mettre fin à cette fonction.

Si vous ne souhaitez pas effacer cette chaîne, appuyer sur MENU.

Commandes du panneau avant

Les boutons suivants se trouvent à l'avant de votre magnétoscope.

STANDBY/ON

Mise en marche / Mise en arrêt (veille).

STOP/EJECT

Arrêt / Éjection de cassette.

VIDEO L AUDIO R

Prises d'entrée avant pour branchement d'un caméscope stéréo (canaux gauche et droit).

Cette fonction est disponible uniquement sur certains modèles. Vérifiez sur la façade de l'appareil que cette connexion est disponible.

Sélection d'une chaîne.

Enregistrement standard ou prolongement d'un enregistrement.

Chaque nouvelle pression sur cette touche prolonge la durée de l'enregistrement de 30 minutes.

Retour / Avance rapide de la cassette à partir de l'arrêt ou lancement de la recherche avant / arrêté à partir du mode lecture.

Démarrage de la lecture d'une cassette.

Lecture d'une cassette

Lecture

Enfoncer doucement la cassette dans le lecteur de cassette. Sa fenêtre doit être dirigée vers le haut.

L'utilisation de ces boutons est indiquée dans les 2 pages suivantes.

Démarrage de la lecture.

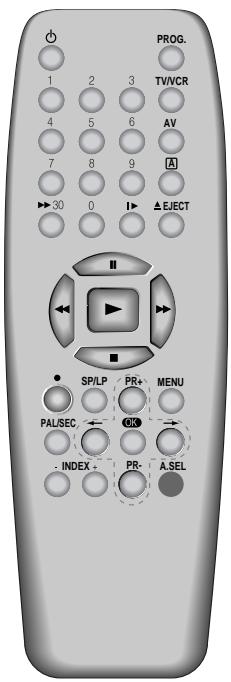

A.Sel est disponible uniquement sur certains modèles. Si cet écran n'apparaît pas lorsque vous appuyez sur la touche, A.Sel n'est pas disponible sur votre appareil.

Cet écran n'apparaît que si vous utilisez une cassette Hi-Fi ou si vous regardez un enregistrement en Hi-Fi ou en NICAM.

Arrêt de la lecture.

À partir de l'arrêt, avance rapide ou rembobinage de la cassette.

Éjection de la cassette.

• La lecture d'une cassette dépourvue de sa languette de protection, comme par exemple un film préenregistré (voir page 26), démarre automatiquement.
• Lorsque vous regardez des cassettes de mauvaise qualité ou enregistrées sur d'autres magnétoscopes, vous pouvez utiliser les boutons PR+ et PR- pendant que la cassette tourne pour réduire les bandes horizontales de distorsion.
• Lecture de cassettes NTSC en PAL : si vous lisez des cassettes enregistrées au format couleur NTSC (utilisé aux États-Unis), sur ce magnétoscope, vous pouvez les regarder sur la plupart des téléviseurs PAL.

Sur les téléviseurs plus anciens, plusieurs lignes noires peuvent apparaître en haut et en bas de l'écran. Les images peuvent également défiler vers le haut ou vers le bas. Pour éviter ces problèmes, ajustez le bouton de maintien V (V-HOLD) de votre téléviseur.

• Ce magnétoscope permet également de regarder les cassettes MESECAM.

Arrêt sur l'image

Il doit y avoir une cassette dans le magnétoscope.

Arrêt sur l'image à partir du mode lecture.

Chaque pression sur cette touche permet de passer à l'image suivante.

Une pression sur la touche de lecture permet de revenir systématiquement à la lecture normale.

Au bout de cinq minutes environ d'arrêt sur image, la cassette revient automatiquement en mode de diffusion normale.

Si l'image arrêtée saute, vous pouvez la stabiliser en utilisant les boutons PR+ et PR-.

Recherche image variable

Continuez d'appuyer sur la touche ▶ pour modifier la vitesse de recherche en marche avant.

Continuez d'appuyer sur la touche ↓ pour modifier la vitesse de recherche en marche arrière.

Une pression sur la touche ▶ permet de revenir systématiquement à la lecture normale.

Ralenti variable

Pendant la lecture, vous pouvez continuer d'appuyer sur la touche ▶ pour contrôler la vitesse du ralenti (six niveaux sont possibles).

Une pression sur la touche ▶ permet de revenir systématiquement à la lecture normale.

Recherche de début de nouvelles séquences (recherche d'index)

Le système de recherche d'index vidéo vous permet de tracer le début de chaque série enregistrée sur votre magnétoscope. Notre magnétoscope pose un répertoire électronique (index) au début de toute nouvelle série ou enregistrement différé.

Appuyez sur la touche INDEX+ pour effectuer une recherche en marche avant, ou sur la touche INDEX- pour effectuer une recherche en marche arrière.

Le magnétoscope passe alors au début d'une série, en diffuse environ six secondes, puis passe à la série suivante.

Une fois arrivé à la série recherchée, appuyez sur la touche de LECTURE.

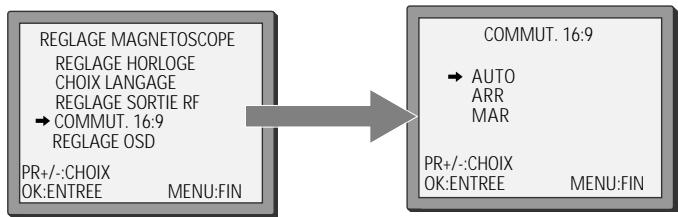

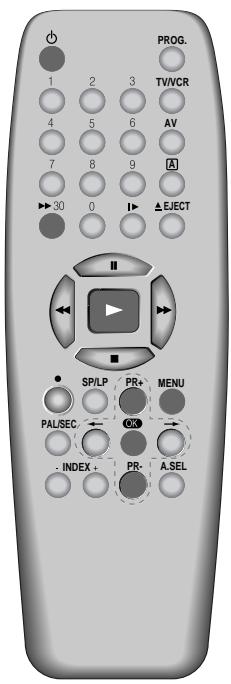

Format grand écran 16:9

Ce format n'est utilisé que pour des programmes en grand écran. Votre téléviseur doit avoir une fonction grand écran 16:9 et vous devez raccorder votre téléviseur à votre magnétoscope à l'aide d'un raccord Péritel A/V (consultez le schéma 2 de la page 2).

1. Choisir l'option "COMMUT. 16:9" en appuyant sur MENU. Appuyer à deux reprises sur PR- puis sur OK. Appuyer sur PR+ puis sur OK.

2.

Appuyer sur PR- pour choisir le format de votre choix. Par exemple : -AUTO, -MAR ou -ARR. Confirmer votre sélection en appuyant sur OK.

Réglage 16:9

- Auto : Ce magnétoscope détecte le format du programme (format écran large 16:9 et format TV standard 4:3). Il lit le programme avec ce format.

- MAR : Pour l'enregistrement du programme au format 16:9. Pour la lecture, le magnétoscope détecte le format du programme enregistré et lit le programme avec ce format.

- ARR : Pour l'enregistrement du programme au format TV standard 4:3. Pour la lecture, le magnétoscope détecte le format du programme enregistré et lit le programme avec ce format.

Touche de saut de publicité

Lorsque vous appuyez sur la touche ▶ 30 de la télécommande, le magnétoscope fait avancer la bande pendant une durée de 30 secondes.

Répétition automatique

Si vous appuyez sur la touche PLAY (lecture) pendant 5 secondes en mode Lecture, le magnétoscope passe en mode Auto Repeat (Répétition automatique). Il lit la cassette en boucle du début à la fin.

Pour annuler ce mode, appuyez sur la touche Standby ou sur le bouton de sélection des modes (PLAY, FF, REW ou STOP).

Sécurité Enfant

Vous ne pouvez programmer le verrouillage à distance qu'à l'aide de votre télécommande. Vous pouvez empêcher qu'une autre personne ne se serve du magnétoscope avec la télécommande ou avec les commandes en façade.

Appuyez sur cette touche pendant environ 5 secondes.

Les touches de votre magnétoscope ne peuvent alors plus fonctionner et l'afficheur lumineux de l'appareil indique "SAFE" (verrouillé). Rangez votre télécommande dans un endroit sûr.

Pour annuler le verrouillage enfant, appuyez sur n'importe quelle touche de la télécommande.

Réglage OSD

Ce magnétoscope dispose d'un OSD (On Screen Display) en mode ON, mais vous pouvez le passer en mode OFF. Lorsqu'une fonction est modifiée à partir des touches du magnétoscope ou de la télécommande, le changement s'affiche sur l'écran de votre téléviseur.

1

Appuyer sur la touche MENU. Choisir "RÉGLAGE MAGNÉTOSCOPE". Puis appuyer sur la touche OK.

2

Choisir "RÉGLAGE OSD".

3

Si vous désirez le mode ARR, appuyer sur la touche PR puis sur OK.

L'affichage électronique apparaît sur l'écran de votre téléviseur au début de chaque changement de mode.

Enregistrer une cassette

Un réglage correct de l'heure et de la date est indispensable pour pouvoir effectuer des enregistrements différés. Charger une cassette munie de sa languette de protection (voir page 26) et offrant une durée suffisante d'enregistrement.

Enregistrement immédiat

L'utilisation de ces boutons est indiquée dans les 2 pages suivantes.

Charger une cassette munie de sa languette de protection (voir page 26).

Appuyer sur PR+ ou PR- pour sélectionner la chaîne que vous désirez enregistrer.

Appuyer sur SP/LP si vous souhaitez doubler la longueur de la durée d'enregistrement de la cassette.

Par exemple, sur une cassette E240, vous pouvez enregistrer un maximum de quatre heures lorsque le symbole SP s'affiche, ou un maximum de huit heures lorsque le symbole LP apparaît à l'écran.

Appuyez sur la touche ● pour commencer l'enregistrement.

Appuyez sur la touche pour interrompre brièvement l'enregistrement.

Appuyez sur ● pour reprendre l'enregistrement.

Appuyez sur ■ pour arrêter l'enregistrement.

Prolongation d'enregistrement OTR (One Touch Recording)

Appuyez sur PR+ ou PR- pour sélectionner la chaîne que vous désirez enregistrer.

Chaque pression sur la touche ● prolonge la durée d'enregistrement de 30 minutes. Jusqu'à 10 heures d'enregistrement sont ainsi possibles, à condition que la cassette offre une durée suffisante d'enregistrement.

• Pour désactiver cette fonction OTR, appuyez sur la touche pendant environ cinq secondes, jusqu'à ce que le magnétoscope arrête d'enregistrer.
• Pour enregistrer à partir d'un autre appareil raccordé à votre magnétoscope, consultez les pages 3, 4, 5 et 10.

Enregistrement différé à l'aide des codes ShowView

ShowView est un système automatique qui simplifie la programmation de l'heure et de la date.

1

Appuyez sur PROG. pour sélectionner l'écran ShowView. (Si le mode ShowView n'apparaît pas à l'écran, il n'est pas disponible sur votre appareil. Reportez-vous à la page 22).

Composez le numéro de codes ShowView figurant dans votre revue TV, à côté de l'émission que vous désirez enregistrer.

Utiliser pour cela les touches numériques 0 à 9.

Appuyer sur OK pour valider votre choix.

2

TYPE D'ENREGISTREMENT

UNIQUE HEBDOMADAIRE QUOTIDIEN (LUN-VEN) QUOTIDIEN (LUN-SAM) QUOTIDIEN (LUN-DIM)

PR+/-:CHOIX OK:ENTREE MENU:FIN

3

PROGRAMME (UNIQUE)

PR 03 HEURE DEBUT 19:20 HEURE FIN 20:30 DATE 13/03 (MER)

VITESSE VN VPS/PDC MAR PR+/-:CHOIX (AV1/AV2)

0-9:REGLAGE (PR) ←/→ CORRIGER OK-ENTREE

4

2000

Appuyer sur PR+ ou PR- pour sélectionner le nombre de fois que vous souhaitez effectuer cet enregistrement; par exemple, à une reprise, une fois par semaine, et ainsi de suite.

Appuyer sur OK pour valider votre choix.

Pour modifier votre programmation, allez à l'endroit voulu en utilisant les touches ← et →.

Modifiez votre entrée à l'aide des touches PR+ ou PR- ou des touches numériques 0 à 9.

Si tous les réglages sont corrects, appuyez sur la touche OK. L'affichage à l'écran vous rappellera de mettre une cassette et d'éteindre votre magnétoscope.

Appuyez sur la touche pour éteindre votre magnétoscope en mode veille. En effet, votre magnétoscope ne peut pas effectuer d'enregistrement tant qu'il n'est pas dans ce mode.

Vous pouvez remettre en circuit votre magnétoscope lorsque vous souhaitez programmer un enregistrement différé. Mais n'oubliez pas d'éteindre votre magnétoscope lorsque vous avez fini de programmer des enregistrements différés.

Si VPS/PDC n'apparaît pas à l'écran, cette fonction n'est pas disponible sur votre appareil.

Les fonctions VPS/PDC vous permettent de programmer votre magnétoscope pour qu'il ajuste l'heure de début et l'heure de fin des enregistrements différés que vous avez programmés. Cela se produit même lorsqu'un programme commence plus tôt ou plus tard que l'heure prévue.

VPS/PDC ne fonctionne que si le diffuseur envoie un signal, mais ce n'est pas toujours le cas.

Si vous n'êtes pas certain que ce signal sera envoyé, il vaut mieux désactiver cette option VPS/PDC.

• Si aucun numéro de chaîne ne s'affiche sous "PR" dans le menu de modification, c'est que votre magnétoscope ne connaît pas encore le numéro sous lequel est mémorisé l'émetteur en question. Introduisez-le et il sera définitivement mémorisé pour vos futurs enregistrements.
• Pour enregistrer à partir d'un récepteur satellite raccordé, sélectionnez sous "PR" la mémoire programmable du récepteur ou bien AV (selon que le récepteur est raccordé par l'intermédiaire d'un câble d'antenne ou d'un cordon Péritel). Laissez allumé le récepteur satellite avec le programme désiré.
• Le magnétoscope signale les recoupements d'enregistrements différés.
• Pour annuler un enregistrement après qu'il ait commencé, appuyez sur la touche pendant environ cinq secondes.
• ShowView est une marque de fabrique déposée par Gemstar Development Corporation. Le système ShowView est fabriqué sous licence accordée par Gemstar Development Corporation.

♠ Un réglage correct de l'heure et de la date est indispensable pour pouvoir effectuer des enregistrements différés. ♣ Chargez une cassette munie de sa languette de protection (voir page 26) et offrant une durée d'enregistrement suffisante.

Programmation normale d'un enregistrement

1

TYPE D'ENREGISTREMENT

UNIQUE HEBDOMADAIRE QUOTIDIEN (LUN-VEN) QUOTIDIEN (LUN-SAM) QUOTIDIEN (LUN-DIM)

PR+/- : CHOIX, OK : ENTREE

MENU : FIN

2

PROGRAMME (UNIQUE)

PR -- HEURE DEBUT ---- HEURE FIN ---- DATE ---- VITESSE VN VPS/PDC MA PR+/- CHOIX (AV1A0 0-9 : REGLAGE (PR) ↔ / → : CORRIGER

L'utilisation de ces boutons est indiquée dans les 2 pages suivantes.

3

Si VPS/PDC n'apparaît pas à l'écran, cette fonction n'est pas disponible sur votre appareil.

Appuyer sur la touche MENU

Sélectionner "PROGRAMME" en appuyant sur OK.

Appuyer sur PR+ ou PR- pour choisir une chaîne qui n'est pas utilisée, par exemple "----", puis appuyer sur OK pour valider votre choix.

Vous pouvez ainsi obtenir un maximum de huit enregistrements différés.

Appuyer sur PR+ ou PR- pour sélectionner le nombre de fois que vous souhaitez effectuer un enregistrement, par exemple, à une reprise (Unique), une fois par semaine (Hebdomadaire) ou tous les jours (Quotidien). Appuyer sur OK pour valider votre choix.

PR : Utiliser PR+ si vous désirez avoir le canal AV ou sur 0 à 9 pour sélectionner d'autres chaînes. Heure début : Utiliser les touches 0 à 9 pour saisir l'heure de début. Heure fin : Utiliser les touches 0 à 9 pour saisir l'heure de fin. Date : Utiliser les touches 0 à 9 pour saisir la date. Vitesse de cassette : Utiliser la touche PR+ si vous désirez l'option LP de longue durée (voir page 20). VPS/PDC : Utiliser PR+ si vous souhaitez activer l'option VPS/PDC (voir page 21).

Pour modifier votre programmation, allez à l'endroit voulu en utilisant les touches ← et →.

Changez les réglages à l'aide des touches PR+ ou PR- ou des touches numériques 0 à 9.

Si tous les réglages sont corrects, appuyez sur la touche OK. L'affichage sur écran vous rappellera de mettre une cassette et d'éteindre votre magnétoscope.

Éteindre votre magnétoscope en appuyant sur la touche .

Vous pouvez remettre en circuit votre magnétoscope lorsque vous souhaitez programmer un enregistrement différé. Mais ne pas oublier d'éteindre votre magnétoscope lorsque vous avez fini de programmer des enregistrements différés.

• Le magnétoscope signale les recoupements d'enregistrements. Faute de correction des horaires, il enregistre intégralement la première des émissions programmées puis commence l'enregistrement de la deuxième émission.
• Si la durée restante sur la cassette est insuffisante, le magnétoscope passe automatiquement en mode "LP" pour doubler cette durée d'enregistrement.
• Le magnétoscope éjecte les cassettes démunies de leur languette de protection (page 26).
• Pour arrêter un enregistrement après qu'il ait commencé, appuyer sur la touche pendant environ cinq secondes.

Liste des programmations - modification ou effacement de programmations

1

Appuyer sur MENU.

Sélectionner "PROGRAMME" en appuyant sur OK.

2

Chercher l'entrée que vous désirez modifier ou effacer en appuyant sur PR+ ou PR-.

Appuyer sur OK pour valider votre choix.

3a

3b

Modification d'une programmation

Aller à l'endroit voulu en appuyant sur ← ou →.

Utiliser les touches numériques 0 à 9 pour modifier votre entrée. Utiliser PR+ pour sélectionner la chaîne AV, pour changer la vitesse de la bande et pour activer et désactiver l'option VPS/PDC.

Lorsque vous avez effectué tous les changements requis, appuyer sur ← ou → jusqu'à l'apparition "OK:ENTREE" à la quatrième ligne du menu. Appuyer sur OK.

Ne pas oublier de charger une cassette et d'éteindre votre magnétoscope en appuyant sur ⏻.

Annulation d'une programmation

Appuyer sur la touche numérique 0.

Appuyer sur OK pour valider votre choix.

Appuyer à deux reprises sur MENU pour mettre fin à cette action.

Le compteur fonctionne en temps réel à partir du chargement de la cassette. Il ne s'agit pas nécessairement du début de la bande. Les passages non enregistrés de la bande ne sont pas comptés. Lorsque vous avancez au-delà de la position zéro, le compteur poursuit avec des valeurs négatives comme, par exemple, -0:01:15.

Horloge / Compteur de bande

Cet affichage n'apparaît que s'il y a une cassette dans le magnétoscope.

Appuyer à une reprise sur la touche 4 pour afficher l'heure et la date.

Appuyer à deux reprises sur la touche 4 pour afficher la durée d'enregistrement du compteur et le nombre de minutes qui restent avant la fin de la cassette.

Appuyer à trois reprises sur A pour effacer l'écran.

Si la cassette n'est pas rembobinée (PLAY, FF, REW...), le temps restant sur la cassette n'apparaît pas.

Temps de bande restant et durée d'enregistrement de la cassette

Cet affichage n'apparaît que s'il y a une cassette dans le magnétoscope.

Appuyer sur MENU et sélectionner "CONTRÔLE CASSETTE" en appuyant sur PR+ puis sur OK.

Sélectionner "TEMPS RESTANT" en appuyant sur OK.

Appuyer sur PR+ ou PR- pour sélectionner la durée actuelle d'enregistrement de votre cassette.

Appuyer sur OK pour valider votre choix. L'affichage vous indique la durée d'enregistrement qui vous reste jusqu'à la fin de la cassette.

Accès à la position 0:00:00 du compteur

Cet affichage n'apparaît que s'il y a une cassette dans le magnétoscope.

L'utilisation de ces boutons est indiquée dans les 3 pages suivantes.

Appuyer sur MENU et sélectionner "CONTRÔLE CASSETTE" en appuyant sur PR+ puis sur OK.

Sélectionner "RETOUR À ZÉRO" en appuyant sur PR- puis sur OK.

Le magnétoscope avance la cassette jusqu'à la position 0:00:00 du compteur puis s'arrête.

Mise à zéro du compteur

Cet affichage n'apparaît que s'il y a une cassette dans le magnétoscope.

Appuyer sur MENU et sélectionner "CONTRÔLE CASSETTE" en appuyant sur PR+ puis sur OK.

Sélectionner "R A Z COMPTEUR" en appuyant sur PR- puis sur OK.

Le magnétoscope ramène le compteur à zéro.

Cassettes

N'utiliser que des cassettes de qualité marquées du sigle VHS.

• Conserver vos cassettes à l'écart de l'humidité, de la poussière et des champs magnétiques et électriques (par exemple : enceintes acoustiques et moniteurs d'ordinateurs).
• Ranger toujours vos cassettes dans leurs boîtiers en prenant soin de les rembobiner complètement avant de les disposer bobine pleine vers le bas.

Pour protéger vos précieux enregistrements contre un effacement involontaire, casser la languette latérale de protection. Certaines cassettes sont également munies d'un volet de protection. Votre magnétoscope éjecte toute cassette démunie de sa languette de protection lorsque vous cherchez à y effectuer un nouvel enregistrement.

Pour réenregistrer une cassette démunie de sa languette de protection, coller un morceau de ruban adhésif sur l'encoche de sécurité.

Nous vous conseillons d'utiliser une cassette de nettoyage de tête de lecture tous les six mois pour maintenir votre magnétoscope en parfait état de marche.

Fonctions de réduction de la consommation électrique

Mise en veilleuse de l'afficheur

Lorsque votre magnétoscope est dans le mode Veille, la luminosité de l'afficheur diminue.

Arrêt automatique

En mode tuner, l'appareil se met en veille au bout de 5 minutes s'il n'y a pas de signal d'antenne.

Choix de langues

Appuyer sur MENU.

Sélectionner "RÉGLAGE MAGNÉTOSCOPE" en appuyant à deux reprises sur PR- puis sur OK.

Choisir "CHOIX LANGUE" en appuyant sur PR- puis sur OK.

Utiliser PR+ ou PR- pour sélectionner une langue et confirmer en appuyant sur OK.

Appuyer sur MENU pour sortir de cette fonction.

Les options d'écoute

Si cet écran n'apparaît pas lorsque vous appuyez sur le bouton A.SEL (sélection audio), cela indique que cette fonction n'est pas sur votre magnétoscope.

Lorsque vous regardez un programme diffusé en stéréo ou lorsque vous écoutez un enregistrement en Hi-Fi

La première fois que vous appuyez sur le bouton A.SEL, lorsque vous écoutez un enregistrement, la mention "Hi-Fi" apparaît à l'écran. Si vous regardez une émission diffusée, la mention "STEREO" s'affiche. Si vous continuez d'appuyer sur ce bouton, le mode sonore change suivant l'ordre indiqué ci-après :

Première pression : l'affichage à l'écran de la sortie sonore apparaît.

Deuxième pression : le magnétoscope sélectionne le canal gauche uniquement.

Troisième pression : le magnétoscope sélectionne le canal audio droit uniquement.

Quatrième pression : le magnétoscope sélectionne la piste son normale en monophonie d'une cassette Hi-Fi.

(ST864/ST867/T844)

Diffusion d'une émission bilingue

Première pression : l'affichage de la sortie sonore apparaît à l'écran et la langue principale (langue d'origine de la piste sonore) est sélectionnée.

Deuxième pression : le magnétoscope sélectionne la langue seconde.

Troisième pression : le magnétoscope sélectionne la langue principale et la langue seconde.

Quatrième pression : le magnétoscope revient à la piste son d'origine.

En ce qui concerne les diffusions en monophonie, aucun choix n'est possible.

Le système hi-fi

Si cet écran n'apparaît pas lorsque vous appuyez sur la touche A.SEL, cela indique que cette fonction n'est pas sur tout magnétoscope.

1-4X

En plus de la piste son monophonique normale des magnétoscopes VHS, votre magnétoscope dispose d'un système Hi-Fi de haut niveau.

Il vous permet ainsi de profiter pleinement :

• de films avec un excellent son stéréo.
• d'enregistrements de longs concerts avec un son stéréo de qualité.
• de films avec un son "surround" impressionnant (équipement "surround" nécessaire).
• de films diffusés en deux langues (2 canaux son, bilingues) ; en général, une version originale et une version synchronisée.
• de cassettes VHS avec un son Hi-Fi stéréo ou un son normal.

Les modes sonores

Si cet écran n'apparaît pas lorsque vous appuyez sur la touche A.SEL, cela indique que cette fonction n'est pas sur tout magnétoscope.

1-4X

Cassettes à l'arrêt, votre magnétoscope affiche le programme que diffuse la chaîne sur laquelle vous vous trouvez.

Au changement de chaîne, voire même lorsque l'émetteur change de mode sonore, votre magnétoscope fournit des informations sur le programme et sur le son diffusé. Vous pouvez également obtenir ces indications en appuyant sur la touche A.SEL.

• "STEREO" = Stéréo "BIL L" ou "BIL R" = Bilingue G ou D Pas d'indication = Son monophonique

Pendant la lecture, votre magnétoscope affiche le son enregistré sur la cassette. Vous pouvez également obtenir ces indications en appuyant sur la touche A.SEL.

• "hifi" = Stéréo/Bilingue Pas d'indication = Son monophonique

Index

Alimentation secteur 2-5

Antenne 2,6

Arrêt sur image 16

Bilingue 15,28-30

Cassette protégée 26

Chaîne 7,8,11-13

Choix de langues 27

Condensation

Compteur 25

Durée cassette 25

Euro AV 10

Image testée 7

LP (longue durée) 20,22

Mesecam 15

NTSC 15

Numéro emplacement 7-8, 13

OSD ON/OFF 19

OTR 20

PDC 21

Prise Péritel 2-5, 10

Réglage en 16:9 17

Réglage précis 12

Satellite 2-5

Sortie RF 6-8

SP (écoute standard) 20-22

Suivi 15

Sécurité Enfant 18

Touche CM Skip (saut de publicité) 18

Touche TV/VCR 2

Veille. Précautions

VPS 21

Renseignements techniques

Dimensions

L/H/P

360 × 91 × 280 mm

Vidéo

Système

VHS

Poids

3,3 kg

Vitesses

VN et VL

Secteur

Tension

200-240V c.a., 50/60Hz

Consommation

Mono 14 W

Hifi 16 W

Lecture NTSC

Hi-Fi

(Existe sur certains modèles. Voir page 28 à 30.)

Bande passante 20Hz à 20KHz

Marge dynamique >80 dB

Rapport signal/bruit >60 dB

Système

Standard vidéo

PAL-B/G

Généralités

Température

5°C à 35°C

Hygrométrie

< 80%

Programmateur

8 programmations,

1 mois (VPS/PDC)

Gammes

UHF 21 à 69,

VHF 2 à 12

Mémoires

programmables

99 + AUX

UHF CH 21 à 69 (52)

CATV S1 - S41, x, y, z

(Hyperbande)

Sous réserve de modifications techniques.

Typenummer: Numéro de type:

Serienummer: Numéro de série:

DAEWOO DEALER

EIGENAAR / PROPRIETAIRE:

Straat + Nummer: Rue + Numéro:

DAEWOO ELECTRONICS BENELUX B.V.

34

Voor Nederland:

Pour Belgique et Luxembourg:

Envoyer dans une enveloppe suffisamment affranchie à:

DAEWOO ELECTRONICS BENELUX B.V.

Certificat de garantie,

Kartiuzersweg 5

2550 KONTICH

DAEWOO CERTIFICAT DE GARANTIE

MODEL : Micro-ondes, Télévision, Magnétoscope, Audio, Réfrigérateur, Machine à laver

(Rayer les mentions inutiles)

Numéro de type :

Numéro de série :

Date de l'achat :

Veuillez conserver cette partie pour votre propre information.

DAEWOO CERTIFICAT DE GARANTIE

1. La GARANTIE DAEWOO donne à l'acheteur une sécurité supplémentaire en cas de non fonctionnement d'un appareil. Elle ne limite pas les droits de l'acheteur, mais les élargit.
2. La GARANTIE DAEWOO n'est valable que pour des produits DAEWOO livrés avec la carte de garantie correspondante. La garantie entre en vigueur le jour de l'achat. À partir de cette date, l'acheteur peut faire appel au règlement de garantie de DAEWOO ELECTRONICS BENELUX BV durant une année complète.
3. La GARANTIE DAEWOO ne se rapporte qu'à la réparation gratuite des pannes qui surviennent, causées par des défauts de matériel ou de construction, par la livraison des pièces détachées nécessaires et le dédommagement du tarif horaire de réparation. Elle ne donne en aucun cas droit à une réduction de prix, une annulation du contrat d'achat ou des dédommagements en cas de non-respect de ces dispositions.
4. La garantie de votre four à micro-ondes et réfrigérateur couvre les défaillances de matériaux et/ou de construction pendant TROIS ans. Pendant la première année, la garantie couvre également les frais de salaire *).
5. Le tambour recouvert de TITANE ou DIAMOND LIKE CARBON, y compris les têtes de votre magnétoscope DAEWOO, sont garantis pendant CINQ ans après la date d'achat contre les défauts de matériel et/ou de construction. *) La garantie ne couvre pas les frais d'envoi.
6. Une réparation effectuée dans le cadre des dispositions de la GARANTIE DAEWOO ne rallonge pas la période de garantie ni ne donne droit à une nouvelle période de garantie.
7. Les réparations sous garantie ne sont effectuées qu'après remise d'une carte de garantie complètement remplie accompagnée de la facture ou du bon de caisse mentionnant la date.
8. Les réparations sous garantie ne peuvent être effectuées que par le(s) service(s) technique(s) officiel(s) de DAEWOO.
9. LES CAS SUIVANTS NE TOMBENT PAS SOUS LA GARANTIE :

9.1 Les pièces qui s'usent dans des conditions normales, telles que courroies d'entraînement, grilles de serrage, etc. 9.2 Les frais de transport, de risques et de dégâts. 9.3 Les appareils dont le numéro de série et/ou de type ont été enlevés et/ou rendus illisibles. 9.4 Les dégâts provoqués par :

A. L'utilisation de l'appareil à des fins différentes des fins normales, une mauvaise utilisation de l'appareil, l'utilisation de l'appareil sans respecter le mode d'emploi de DAEWOO, ainsi que les modifications fonctionnelles apportées par l'acheteur ou par un tiers.

B. Les tentatives de réparation par l'acheteur ou par un tiers. C. Les accidents, cas de force majeure ou autres risques pour lesquels DAEWOO ne peut pas s'assurer, tels que la foudre, les inondations, etc.

Guide de dépannage

L'heure ou ---- s'affiche sur l'écran du magnétoscope

Si, alors que vous programmez le magnétoscope, l'heure ou les symboles --- apparaissent à l'écran, cela signifie que cet appareil est débranché ou a déjà fait l'objet d'une procédure de réglage automatique (c'est-à-dire que l'on a déjà appuyé sur la touche OK). Dans ce cas, consulter la page 6 et effectuer les opérations décrites à l'alinéa 2 jusqu'à ce que l'écran de la page manuelle apparaisse.

Lorsque vous mettez le magnétoscope sous tension, un écran bleu apparaît

Si un écran bleu apparaît lorsque vous mettez votre magnétoscope en marche, cela indique que l'on a appuyé sur le bouton AV. Appuyer de nouveau sur le bouton AV de la télécommande jusqu'à ce que le symbole P- apparaisse sur le magnétoscope ou jusqu'à ce qu'une image télévisée soit diffusée.

Le magnétoscope a perdu des chaînes programmes.

Si le magnétoscope a perdu les chaînes programmes, vérifiez s'il a été débranché. Si le magnétoscope est resté débranché pendant huit heures ou moins, il vous suffit d'appuyer sur la touche MENU lorsque l'écran de réglage automatique apparaît pour rétablir les programmations d'origine. Consultez la page 9 qui indique le mode de programmation de l'heure et de la date.

Le témoin d'enregistrement différé reste allumé, bien que l'enregistrement soit terminé.

Si ce témoin reste à l'écran bien que l'enregistrement soit terminé, cela signifie que la fonction VPS/PDC tient compte d'une temporisation d'enregistrement sur un maximum de 24 heures.

Le téléviseur ne change pas de chaîne lorsque le magnétoscope est mis sous tension.

Si le téléviseur ne change pas de chaîne lorsque le magnétoscope est mis sous tension, vérifiez qu'un raccord Péritel a bien été branché (consultez l'option 2 de la page 2).

Si un raccord Péritel a été branché, vous devez appuyer sur le bouton TV/VCR de la télécommande du magnétoscope. Lorsque le petit symbole VCR apparaît à l'écran, vous pouvez changer de chaîne en utilisant la télécommande du magnétoscope.

Si le bouton TV/VCR de la télécommande du magnétoscope ne fonctionne pas, consultez le mode d'emploi du téléviseur pour obtenir des renseignements plus complets sur un bouton audio-vidéo.

Le magnétoscope affiche un nombre autre que 52 lorsque les lettres RF apparaissent.

Un nombre différent de 52 peut s'afficher sur le magnétoscope lorsque les lettres RF clignotent à l'écran. Cela signifie que ce nombre a déjà été réglé.

Vous devez régler le téléviseur pour obtenir l'écran bleu Automémo ou Autorecherche.

Guide rapide d'utilisation

Veuillez respecter les consignes de ce guide du début à la fin. Avant de brancher votre magnétoscope, vérifiez que la totalité de l'équipement est débranchée au niveau de la prise.

1ère opération : Branchement du magnétoscope

A. Insérez les piles dans le boîtier de la télécommande. Vérifiez que les repères + et - des piles correspondent aux repères + et - à l'intérieur du compartiment des piles. B. Branchez votre antenne sur la prise ANT IN du magnétoscope. C. Branchez le cordon noir de l'antenne fourni sur, d'une part, la prise ANT OUT du magnétoscope et, d'autre part, la prise d'antenne de votre téléviseur. D. Branchez le magnétoscope sur l'alimentation secteur et mettez-le en marche en appuyant sur la touche POWER. Les caractères alphanumériques RF52 viennent s'inscrire à l'avant de votre magnétoscope.

Pour obtenir des renseignements plus détaillés, y compris les principes de branchement d'appareils supplémentaires, consulter les pages 2 à 5.

2ème opération. Réglage de votre magnétoscope

A. Programme une chaîne non utilisée de votre téléviseur jusqu'à ce que l'écran AUTO MEMO ou RECHERCHE AUTO apparaisse. Mémoriser ce réglage sur votre téléviseur. B. S'il y a des distorsions (lignes, sautillements et ainsi de suite), utiliser les touches numériques de la télécommande pour replacer RF52 par RF21. Recommencer l'opération décrite à l'alinéa 2A. S'il y a encore des distorsions, consulter la page 7.

Pour sélectionner le pays, consultez la liste suivante :

B: Belgique

D: Allemagne

DK: Danemark

E: Espagne

GR: Grèce

I: Italie

L: Luxembourg

N: Norvège

NL: Pays-Bas

S: Suède

F: Finlande

CH: Suisse

TR: Turquie

3ème opération. Si vous avez déjà réglé la langue, les informations suivantes apparaissent.

A. Diriger la télécommande vers le magnétoscope puis appuyer sur OK. B. Le magnétoscope procède alors à la programmation de toutes les stations de télévision qui sont diffusées dans votre région. C. Si le message "RÉGLAGE HORLOGE" apparaît sur l'écran de votre téléviseur, veuillez saisir l'heure et la date. Utiliser pour cela les touches numériques 0 à 9 de la télécommande. Appuyer sur OK pour confirmer. D. Lorsque l'écran "PRÉRÉGLAGE MANUEL" apparaît sur votre téléviseur, appuyer sur MENU pour mettre fin à cette intervention. E. Votre magnétoscope est maintenant programmé. Pour changer des noms de chaînes ou des programmes d'enregistrement, consulter les pages 12 et 13.

Remarque importante : si vous souhaitez débrancher votre magnétoscope de l'alimentation secteur pendant toute une nuit, vous n'avez pas besoin de procéder à une programmation.

Appuyer sur la touche puis sur MENU pour rétablir tous les réglages. Consulter la page 9 qui fournit les consignes de programmation de l'heure et de la date. Si vous avez rencontré des problèmes pour programmer votre magnétoscope, veuillez consulter le guide de dépannage de la page 37.

DAEWOO

NOTICE D'UTILISATION

Magnétoscope

Le numéro de modèle se trouve sur l'afficheur avant de votre magnétoscope.

ST220/ST221/ST467/

ST864/T744/T844/ST867

Cet appareil offre les fonctions standard suivantes :

Lecture en NTSC

Voir page 15

Lecture de bande en MESECAM Voir page 15

Consultation d'index Voir page 16

Images grand écran Voir page 17

Touché de saut de publicité Voir page 18

Rembobinage rapide

Un guide rapide vous est présenté en dernière page.
