Type de produit	Magnétoscope Hi-Fi VHS
Marque	DAEWOO
Modèle	ST847S
Dimensions (L x H x P)	360 x 90 x 288 mm
Poids	3,85 kg
Alimentation	AC 230 V ~ 50 Hz
Consommation électrique	17 W
Normes TV	PAL B/G, SECAM L (MESECAM)
Gammes de fréquences	VHF 2-12, UHF 21-69, CATV S1-S41, Hyperbande
Mémoires programmables	99 + AUX
Programmateur	8 programmes sur 1 mois, avec PDC
Système vidéo	VHS, vitesses SP (VN) et LP (VL)
Son Hi-Fi	Stéréo, 2 canaux, bilingue
Bande passante Hi-Fi	20 Hz - 20 kHz
Rapport signal/bruit Hi-Fi	60 dB min.
Connecteurs	Péritel (EURO AV1), antenne IN/OUT, RCA audio G/D, entrée façade caméscope
Fonctions spéciales	ShowView, OTR, recherche d'index, arrêt sur image, ralenti, saut CM 30s
Verrouillage infantile	Oui, verrouillage des touches façade
Température de fonctionnement	5 à 35 °C
Humidité max.	80 %
Entretien	Nettoyer avec chiffon doux non pelucheux, sans alcool ni abrasifs
Sécurité	Ne pas ouvrir, débrancher en cas d'orage ou non-utilisation prolongée

FOIRE AUX QUESTIONS - ST847S DAEWOO

Comment brancher le magnétoscope ST847S au téléviseur ?

Raccordez le câble d'antenne à la prise ANT. IN du magnétoscope, puis reliez ANT. OUT à l'entrée antenne du téléviseur avec le câble court fourni. Connectez un câble péritel entre la prise EURO AV1 du magnétoscope et l'entrée AV du téléviseur pour une qualité optimale.

Comment effectuer un enregistrement immédiat ?

Insérez une cassette avec languette de protection, sélectionnez la chaîne à enregistrer, puis appuyez sur la touche ENR/IMM du magnétoscope ou de la télécommande. Pour un enregistrement longue durée, utilisez la touche LP avant de démarrer.

Comment programmer un enregistrement différé avec ShowView ?

Appuyez sur la touche ShowView de la télécommande, composez le code à 9 chiffres figurant dans votre magazine TV, choisissez le mode (Unique, Hebdomadaire, Quotidien), modifiez si nécessaire les réglages (date, heure, vitesse) et validez avec OK. Éteignez le magnétoscope pour activer la programmation.

Que faire si l'image est en noir et blanc ou déformée ?

Vérifiez que le système couleur est correct : appuyez plusieurs fois sur la touche PAL/SECAM de la télécommande pour sélectionner AUTO ou le système adapté (PAL ou SECAM). Si des rayures apparaissent, utilisez les touches PR + / - pour ajuster la phase ou la qualité de l'image.

Comment activer le verrouillage infantile ?

Maintenez enfoncée la touche Verrouillage infantile sur la façade du magnétoscope pendant environ 5 secondes. Les touches sont alors verrouillées, mais les enregistrements différés restent actifs. Pour désactiver, répétez la même opération.

Comment rechercher le début d'une séquence enregistrée ?

Utilisez la fonction recherche d'index : appuyez sur INDEX+ ou INDEX- pour avancer ou reculer jusqu'à la séquence suivante. Le magnétoscope lit chaque début de séquence pendant 6 secondes. Appuyez sur PLAY pour arrêter la recherche sur la séquence souhaitée.

Pourquoi la cassette est-elle éjectée dès l'insertion ?

La languette de protection de la cassette est probablement retirée (position effacement empêché). Pour enregistrer, vous devez utiliser une cassette avec languette intacte ou couvrir l'encoche avec du ruban adhésif. Pour la lecture, les cassettes sans languette sont acceptées.

Comment copier une cassette sur un autre magnétoscope ?

Reliez les deux magnétoscopes par un câble péritel entre les prises EURO AV. Sur le magnétoscope qui enregistre, sélectionnez l'entrée AV1 ou AVF (selon le connecteur utilisé) avec la touche AV ou PR+/-. Lancez la lecture sur le magnétoscope source et l'enregistrement sur le second.

Comment régler l'heure et la date manuellement ?

Affichez le menu principal, sélectionnez Réglage Magnétoscope puis Réglage Horloge. Utilisez les touches numériques pour entrer l'heure et la date, et les touches ←/→ pour naviguer entre les champs. Validez avec OK et quittez avec MENU.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles : insérez deux piles neuves de type AA en respectant les polarités + et -. Assurez-vous qu'aucun obstacle ne se trouve entre la télécommande et le magnétoscope, et que la distance ne dépasse pas 7 mètres. Si le problème persiste, remplacez les piles.

MODE D'EMPLOI ST847S DAEWOO

Notice d'utilisation

Magnétoscope Hi-Fi

ST847S

Ce qu'il faut SAVOIR

Conservez précieusement la carte de garantie et la facture de votre magnétoscope pour pouvoir bénéficier de la garantie le cas échéant.

Précautions d'emploi

Lisez attentivement la présente notice d'utilisation afin de vous familiariser avec les fonctions de ce magnétoscope haut de gamme. Vérifiez que la tension secteur de votre installation électrique correspond bien aux valeurs figurant sur la plaquette signalétique du magnétoscope. Installez votre magnétoscope et programmez-le en suivant scrupuleusement les instructions du présent chapitre et de « La première utilisation » (page 4).

... à garder l'appareil à l'abri de l'humidité ou de la chaleur afin d'éviter tous risques d'accordance ou d'électrocution.... à ne pas ouvrir l'appareil et à ne laisser le soin de réparations eventuelles qu'à des spécialistes.... à ne pas utiliser l'appareil froid immédiatement après l'avoir placé dans une piece chaude. Le magnétoscope et les cassettes peuvent en effet être sérieusement endommagés par la condensation. Attendez env. deux heures pour leur donner le temps de se réchauffer.... à installer l'appareil sur une surface plane et parfaitement stable.... à disposer l'appareil de sorte à permettre une bonne circulation de l'air tout autour.... à ne le nettoyer qu'avec des chiffons doux et non pelucheux en évitant tous produits agressifs, abrasifs ou à base d'alcool.... à débrancher immédiatement l'appareil de la prise secteur et à le faire examiner par un spécialiste en cas de dysfonctionnement, de bruits anormaux, de dégagement d'odeurs ou de fumée, voire de déténnstration de liquide à l'intérieur.... à débrancher l'appareil de la prise secteur et à retarder le cable d'antenne en cas de non-utilisation prolongée ou en cas d'orage. Ne jamais installer votre appareil dans des lieux exposés à l'humidité (sous-sol, salles de bains, extérieur, sous la pluie...) et ne jamais poser sur l'appareil de recipient contenant du liquide (vases, verres...).

Consignes de sécurité

Ne pas tenter d'entretenir ou de réparer les composants de cet appareil. N'ouvrez jamais l'appareil. L'entretien ou les réparations doivent exclusivement être confiés à des spécialistes. Cet appareil fonctionne en permanence. Pour interrompre son alimentation électrique, il ne suffit pas de l'éteindre (stand-by) ; il faut au contraire le débrancher de la prise secteur. L'enregistrement d'œuvres protégées par des droits d'auteur peut constituer une infraction au Code de la propriété intellectuelle.

Avant d'utiliser votre magnétoscope pour la première fois, commencez par lire le chapitre « La première utilisation »

Céqu'il faut

SAVOUR

Commander le magnétoscope

La télécommande 2

L'appareil, Affichages sur écran TV 3

La première utilisation

Installation du magnétoscope, Branchement d'un décodeur 4

Les réglages automatiques 5

Lecture de cassette

Lecture 6

Arrêt sur image, Recherche image variable, Ralenti variable,

Recherche du début de nouvelles séquences (recherche d'index),

Touche saut CM 7

Affichage à l'écran (OSD), Enregistrement/lecture au format grand écran 16:9...8

Enregistrement de cassettes

Réglage de la date et de l'heure 9

Enregistrement immédiat, Enregistrement rapide OTR (One Touch Recording)....10

Enregistrement différé à l'aide des codes ShowView 11

Autres fonctions

Programmation d'enregistrement normale 12

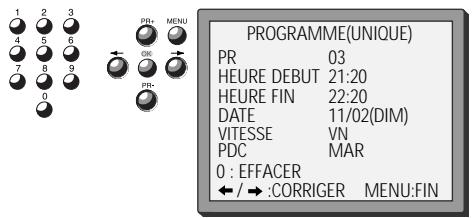

Liste des programmations, Modifier ou effacer des programmations 13

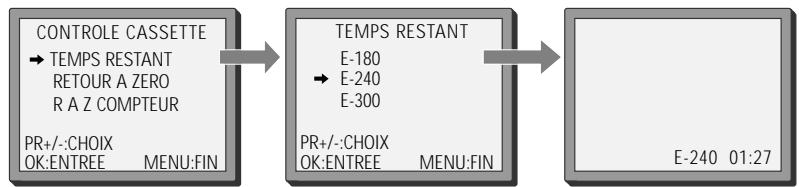

Affichage de l'horloge / du compteur, Temps de bande restant et durée

d'enregistrement des cassettes, Accès à la position 0:00:00 du compteur,

Mise à 0:00:00 du compteur 14

Langues du menu, Verrouillage infantile, Cassettes, et 15

Le système Hi-Fi, Les modes sonores 16

Les options d'écoute 17

Réglage de nouvelles chaînes

Réglage des chaînes 18

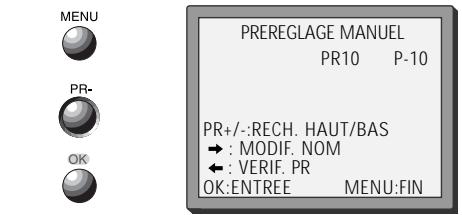

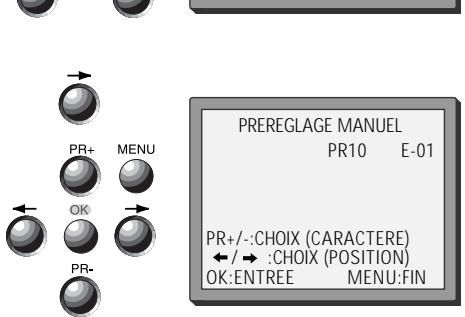

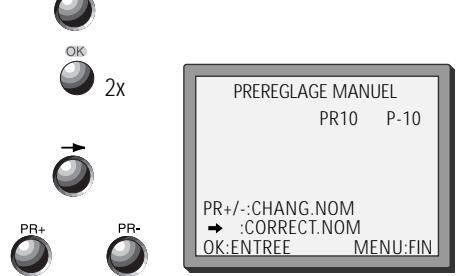

Noms de chaînes 19

Trier les emplacements des programmes, effacer des emplacements de

programme 20

Brancher et copier

Copie 21

Montage de séquences 22

Réglage de CANAL+ (paramètre principal) 23

Annexe

Avant de vous adresser à un spécialiste, piles de la télécommande 24

Notice succincte pour les utilisateurs confirmés 25/26

Index - Caractéristiques techniques 27

Vous trouvez sur les pages ci-après les touches de la télécommande nécessaires pour la commande des fonctions décrites. Vous y verrez également les affichages sur écran de votre téléviseur ou les messages de l'afficheur de votre magnétoscope. ShowView est une marque déposée et licenciée par Gemstar Development Corporation.

Le magnétoscope

Sur les pages ci-après, les touches nécessaires à la commande des fonctions sont activées.

Vous servirez bien sûr essentiellement à cet effet de la télécommande, mais les principales touches d'enregistrement et de lecture se trouvent aussi en façade de votre magnétoscope. Appuyez sur n'importe quelle touche pour mettre le magnétoscope sous tension.

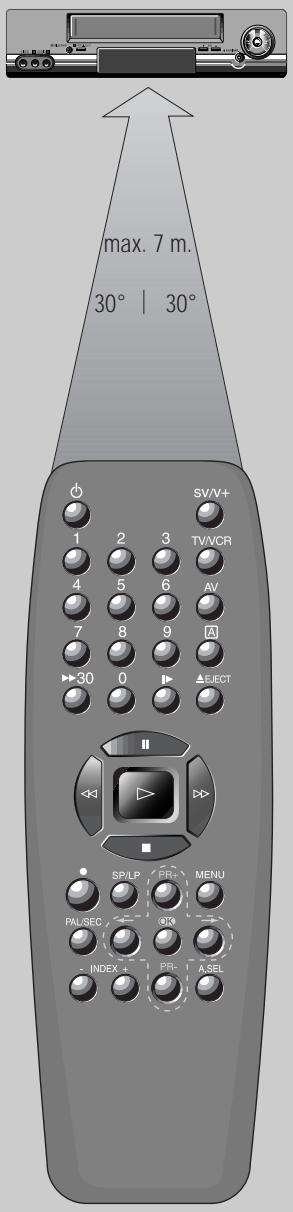

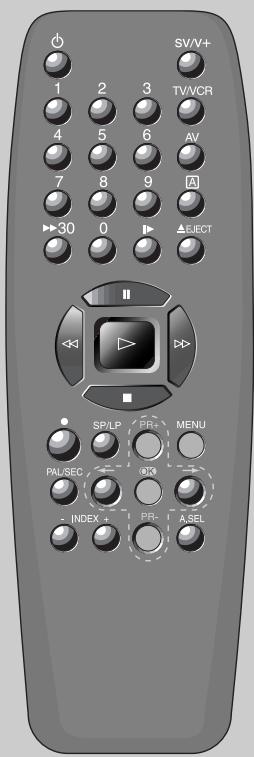

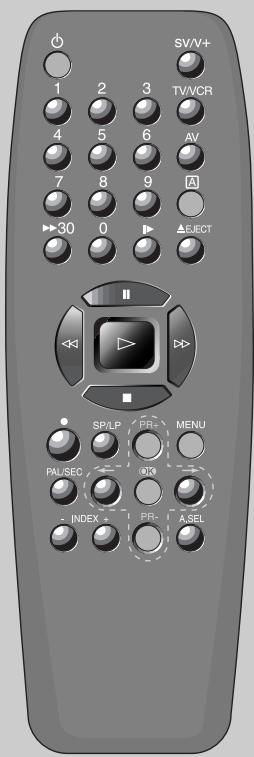

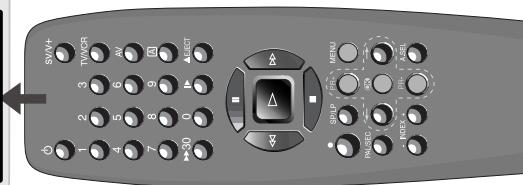

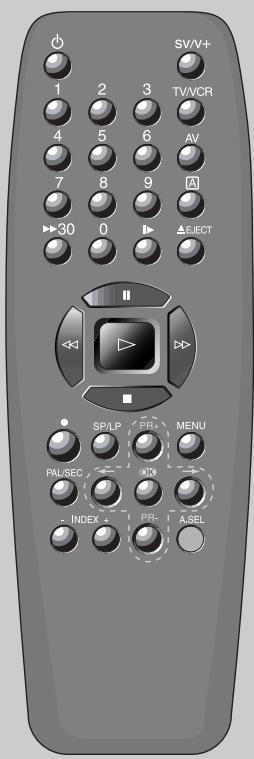

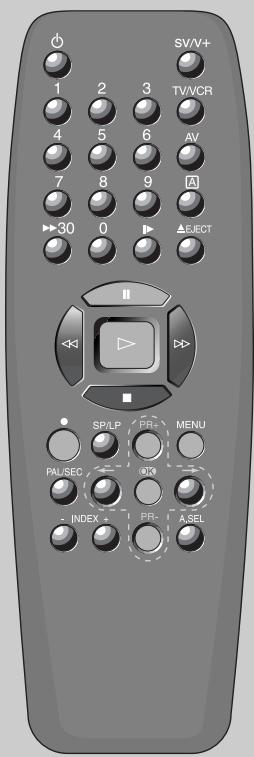

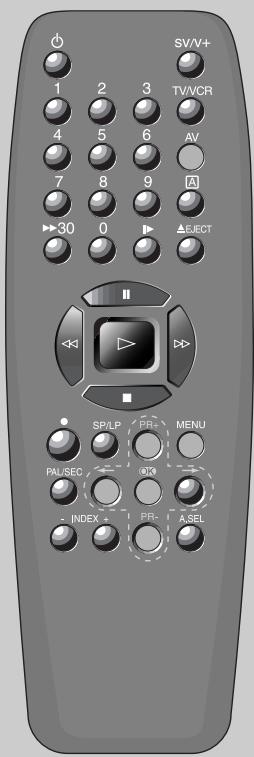

La télécommande

Mise sous / hors tension

programmation d'enregistrement instantanée au moyen des codes ShowView et de l'affichage sur écran TV

sélection des chaînes ou d'entrée des numéros dans les menus

sélection TV/Vidéo (avec câble péritel, page 4)

Sélection de la source d'enregistrement :

programme TV ou appareil raccordé

Vous pouvez sélectionner la ligne externe en utilisant les touches "00", "AV" ou "PR+/-" (reportez-vous à la page 21)

Affichage à l'écran compteur / horloge

Touches auto CM pour avancer la bande pendant une durée de 30 secondes

effectuer une brève pause (d'enregistrement) ou un arrêt sur image (en lecture)

démarrer la lecture d'une cassette

arrête

bobiner / rembobiner la cassette à partir de l'arrêt ou lancer la recherche avant / arrière à partir du mode lecture

d'enregistrement ou de prolongation d'enregistrement (« OTR - One touch recording ») : chaque nouvelle pression sur cette touche prolonge la durée d'enregistrement de 30 minutes jusqu'à 10 heures)

Ejecter la cassette

multiplication par deux de la durée d'enregistrement, par ex. pour des programmes de très longue durée

Lancer le ralenti variable

progression dans les menus sélectionner une chaîne (PR + / - )

Recherche le début des séquences (recherche d'index)

Sélection du système couleur (PAL/SECAM, page 6)

Choisis la sortie de son (Si possible)

Le magnétoscope

Appuyez sur n'importe quelle touche pour mettre le magnétoscope sous tension.

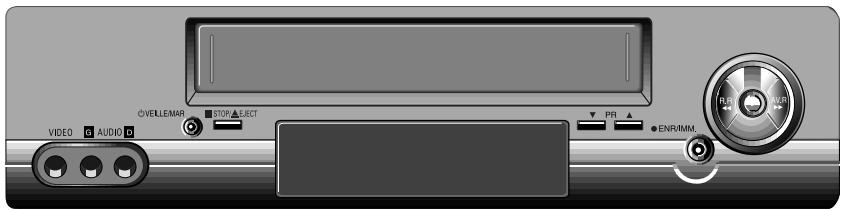

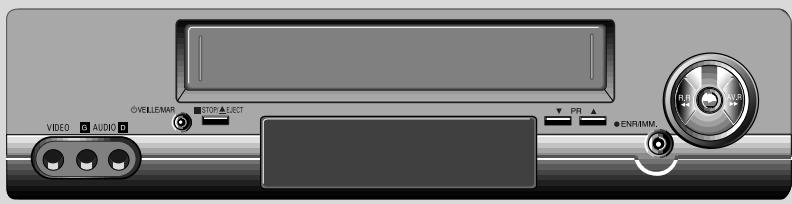

L'appareil

VEILLE/MAR

STOP/▲EJECT

Mise sous tension / hors-tension

Touche d'arrêt et d'éjection de la cassette

Connecteurs d'entrée à l'avant pour le raccordement d'un caméscope stéréo (canaux gauche / droite)

Sélectionner une chaîne (programmée)

• ENR/IMM.

Enregistrer ou prolonger un enregistrement

(«IMM.» : chaque nouvelle pression sur cette touche prolonge la durée d'enregistrement de 30 minutes jusqu'à 10 heures)

Bobiner / rembobiner la cassette à partir de l'arrêt ou lancer la recherche avant / arrière à partir du mode lecture

Démarrer la lecture d'une cassette

Affichages sur écran TV

MENUPRINCIPAL

PROGRAMMATION

PREREGLAGE PR

D'autres fonctions affichent toutefois aussi de brefs messages sur l'écran de votre téléviseur.

Le système de menus interactifs de votre magnétoscope facilite l'accès aux fonctions particulières telles que l'installation des chaînes, le réglage de l'heure, etc.

Le menu "Contrôle Cassette" apparait uniquement

lorsqu'une bande a été insérée dans le magnétoscope.

L'indication des touches à presser simplifie votre progression dans les menus.

La première utilisation

Disposer le magnétoscope

à l'horizontal sur une surface plane et parfaitement stable en veillant à une aération correcte, à l'abri de l'humidité et de la chaleur, loin de champs magnétiques produits par des enceintes acoustiques, etc. Ne pas déposer dessus des objets lourds. Mise en place des piles dans la télécommande - page 24

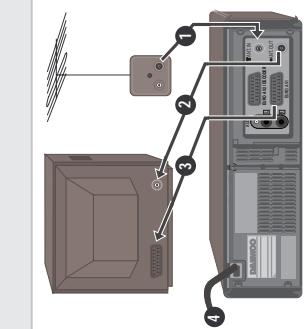

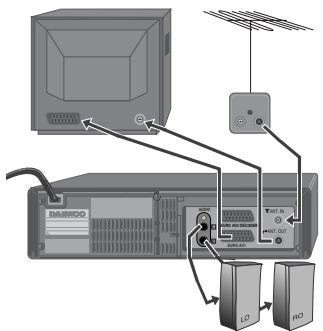

Installation du magnétoscope

Eteindre tous les composants avant de brancher ou débrancher les câbles de raccordement.

AC230 V\~, 50 Hz

Sur les pages ci-après, les touches nécessaires à la commande des fonctions sont activées.

Retirez le câble d'antenne du téléviseur et raccordez-le à la prise « ANT. IN » de votre magnétoscope. Reliez la prise « ANT. OUT » du magnétoscope et la prise d'antenne du téléviseur au moyen du câble d'antenne court fourni. Connectez un câble EURO AV (péritel) au connecteur "EURO AV1" du magnétoscope et au connecteur AV du téléviseur. Outre un comporté élevé, ce cordon procure une qualité de son et d'image optimale. Ce cordon est disponible chez vous revendeur. Vérifiez que la tension secteur de votre installation électrique correspond bien aux valeurs figurant sur la plaquette signalétique du magnétoscope. Branchez le cordon d'alimentation dans la prise secteur et l'afficheur du magnétoscope s'allume. Le connecteur "ANT. OUT" ne peut transmettre que le signal qu'il reçoit du connecteur "ANT. IN" au téléviseur. Vous ne pouvez visionner la sortie A/V du magnétoscope qu'avec un câble péritel. Il est possible d'utiliser les prises RCA ou CINCH "Audio G, D" située sur le panneau arrière pour relier à l'entrée de votre amplificateur.

Branchement d'un décodeur

Ces connexions vous permettent de:

- regarder et enregistrer un programme sans distorsion; - enregistrer un programme tout en regardant la chaine à péage (Canal+); - regarder un programme tout en enregistrant la chaine péage (Canal+).

Décodeur et antenne satellite

Pour bénéficier des avantages du système de programmation ShowView pour les chaînes captées via votre antenne satellite, vérifiez que les branchements correspondent au schéma ci-dessous.

Reportez-vous également aux pages 13,18 et 19.

Vous pouvez également lancer "AUTO MEMO" dans le menu "PréRéglage canal → Auto Memo. Pour installer de nouvelles chaines et entre leur nom, voir pages 18-20.

Les réglages automatiques

PR+/-: CHOIX

OK: ENTREE

MENU: FIN

Voici l'image que vous voyez en allumant votre magnétoscope et votre téléviseur pour la première fois.

Sélectionnez la langue à l'aide des touches PR +/-.

AUTO MEMO!

OK. ENTREE

MENUFIN

Appuyez sur OK pour déclencher l'installation automatique des chaînes « Auto Memo »

La « Auto Memo » installe toutes les chaînes reçues par votre antenne...

PRO3

SECAM

V-3

36%

MENU: FIN

REGLAGE

VEUILLEZ PATIENTER

... et les ordonne de la façon usitée dans votre pays. L'horloge est réglée automatiquement.

MENU

Prereglage MANUEL

→PR01 TF1

PR08 P-08

PRO2 FR

PRO9 P-09

PRO3 P-03

PR10 P-10

PRO4 P-04

PR11 P-11

PRO5MTV

PR12 ----

PR06 P-06

PR13....

PRO7 P-07

PR14....

PR+/-: CHOIX

OK: ENTREE

MENUFIN

Pour que les chaînes se succèdent exactement dans le même ordre que sur votre téléviseur, poursuivez avec

« Ordonner les chaînes » (page 20), sinon …

... sortez des réglages de base. Nous vous souhaitons beaucoup de plaisir avec votre magnétoscope.

LECTURE

de cassette

Allumez le téléviseur et le magnétoscope. Sur votre téléviseur, sélectionnez l'image en provenance du magnétoscope en tapant le numéro de la chaine vidéo ou en pressant la touche AV (audio/video).

Lecture

Insérez une cassette : insérez-la bien droit dans la fente, sous pression légère, fenêtres vers le haut, jusqu'à ce que le magnétoscope l'avale automatiquement.

Démarrez la lecture.

Si vous entendez une mixture sonore incompréhensible (deux canaux son), CHOISSEZ LE TYPE DE SON DÉSIRÉ

Coupez la lecture.

17:15

Ejectez la cassette.

A partir du mode ARRET, bobinez ou rembobinez la cassette.

REW

Appuyez sur TV/VCR pour voir l'image de votre téléviseur ou de votre magnétoscope (VCR) sur l'écran TV (magnétoscope raccordé au téléviseur par l'intermédiaire d'un cordon péritel). La lecture d'une cassette non munie de sa languette de protection (p. 15) démarre immédiatement. Une pression sur la touche PLAY permet systématiquement de revenir à la lecture normale. En arrêt sur image, en lecture accélérée ou au ralenti, aucun son n'est audible. Le tremblement des arrêts sur image peut éventuellement être atténué au moyen des touches PR + / -. Les rayures horizontales de distorsion de l'image dues à une phase incorrecte (cassettes de mauvaise qualité, enregistrées sur d'autres magnétoscopes, etc.) peuvent éventuellement être limitées en cours de lecture réduites au moyen de PR +/-. Le magnétoscope continue automatiquement la lecture dès que la pause dépasse 5 minutes. Horloge / compteur de bande / temps de bande restant - page 14. LECTURE NTSC sur une TV PAL. Si vous lisez des cassettes enregistrées au format couleur NTSC sur ce magnétoscope, vous pouvez les regarder sur une TV PAL. Sélection du système couleur TV : ce magnétoscope peut différer et enregistrer des programmes retransmis par le système TV PAL ou SECAM. En général, le magnétoscope sélectionne automatiquement le système qui convient (sauf MESECAM), lorsque le bouton PAL/SEC est commuté sur "AUTO". Si le programme (film en couleur) est diffusé en noir et blanc, appuyez (plusieurs fois) sur le bouton PAL/SECAM, puis effectuez la sélection. À l'écran, vous voyez..., En fonction du système TV utilisé par le programme, il se peut que "PAL" s'affiche à la place de "AUTO".

Arrêt sur image

Arrêt sur image à partir du mode lecture.

Chaque pression sur cette touche permet de passer à l'image suivante.

Une pression sur la touche (PLAY) permet de revenir à la lecture normale.

Recherche d'image variable

Pendant la lecture, la recherche image est possible en deux vitesses avant ( ) ou arrêt (). La vitesse change à chaque pression sur cette touche.

Une pression sur la touche (PLAY) permet de revenir à la lecture normale.

Ralenti variable

Pendant la lecture, 6 vitesses de ralenti sont disponibles (1/15, 1/10, 1/5, 1/30, 1/25, 1/20, 1/15). La vitesse change à chaque pression sur cette touche.

Une pression sur la touche (PLAY) permet de revenir à la lecture normale.

Recherche du début de nouvelles séquences (recherche d'index)

Recherche le début de nouvelles séquences avec la fonction INDEX + / -.

Le magnétoscope pose un repère électronique (index) au début de toute nouvelle série ou enregistrement différent. La recherche de ces index s'effectue avec la fonction INDEX + / -

Sélectionnez INDEX+ ou INDEX- pour rechercher vers l'avant ou vers l'arrière.

Le magnétoscope bobine la cassette jusqu'au début de chaque séquence, passe en mode lecture pendant env. 6 secondes et bobine jusqu'à la séquence suivante.

Une fois arrivé à la série recherchée, appuyez sur la touche (PLAY).

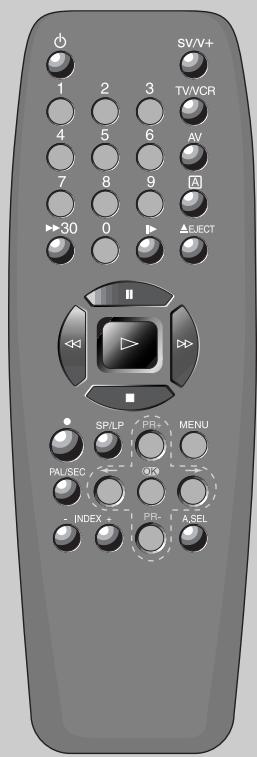

Touche saut CM

Lorsque vous appuyez sur la touche saut CM de la télécommande, la bande avance pendant une durée de 30 secondes.

LECTURE

de cassette

Affichage à l'écran (OSD)

Ce magnétoscope est réglé sur le mode "OSD (affichage à l'écran) activé" en usine, mais vous pouvez le désactiver.

Affichez le menu principal du magnétoscope.

Sélectionnez "Réglage Magnétoscope", puis appuyez sur la touche OK.

Sélectionnez "REGLAGE OSD", puis "REGLAGE OSD MAR/ARR". Pour désactiver le mode OSD, sélectionnez ARR, puis appuyez sur la touche OK pour confirmer. Les caractères OSD ne s'affichent plus à l'écran.

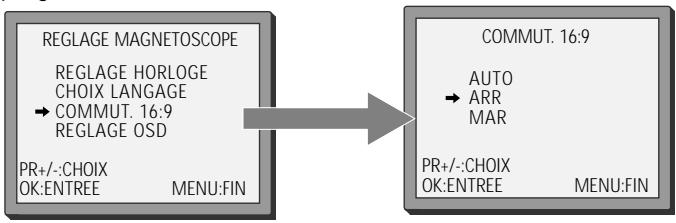

Enregistrement/lecture au format grand écran 16:9

Ce magnétoscope vous permet de regarder et d'enregistrer des programmes au format 16:9.

Réglage 16:9

-Auto : ce magnétoscope identifie le format d'enregistrement du programme (format grand écran 16:9 ou format TV normal 4:3) et lit le programme au format ajusté.

-MAR : pour enregistrer et lire le programme au format grand écran 16:9.

-ARR : pour enregistrer et dire le programme au format TV normal 4:3.

Si vous regardez une cassette enregistrée au format grand écran 16:9 avec ce magnétoscope, votre téléviseur doit être équipé de la fonction de commutation au format 16:9 et vous devez utiliser une prise Peritel A/V (audio/video) pour le raccorder au magnétoscope.

Réglage de la date et de l'heure

REGLAGE HORLOGE

HEURE ----

DATE

0-9: REGLAGE (HEURE)

← / → : CORRIGER MENU : FIN

Affichez le menu principal et sélectionnez « Réglage Magnétoscope », puis « Réglage Horloge »

REGLAGE HORLOGE

HEURE 11:41

DATE 10/02/2001 (SAM)

0-9: REGLAGE (HEURE) / : CORRIGER OK: ENTREE

Allez jusqu'à l'emplacement à modifier puis corrigez.

Attendez une seconde après l'introduction d'un numéro à un chiffre.

Mémorisez vos réglages en appuyant sur la touche OK et quittez en appuyant sur la touche MENU.

De cassettes

Le réglage des chaînes doit avoir été effectué sur le magnétoscope (page 5). Allumez le magnétoscope. Vous pouvez regarder la cassette sur le téléviseur en sélectionnant la touche dédiée à l'entrée vidéo ou sur la touche AV, regarder une autre chaîne TV ou éteindre le téléviseur.

Enregistrement immédiat

Insérez une cassette munie de sa languette de protection (page 15).

Sélectionnez la chaîne que vous désirez enregistrer.

Si le programme à enregistrer est très long, doublez la durée d'enregistrement disponible au moyen de la touche «LP» (Long Play).

Jusqu'à 8 heures d'images avec une cassette E-240.

Démarrez l'enregistrement.

Une courte pause

d'enregistrement est possible en cours...

Le magnétoscope s'arrête automatiquement après une pause de 5 minutes.

Arrêtez l'enregistrement.

Enregistrement rapide OTR (one touch recording)

Sélectionnez la chaîne. Chaque pression sur cette touche prolonge la durée d'enregistrement de 30 minutes.

Il est possible d'enregistrer jusqu'à 10 heures.

Pour enregistrer à partir d'une source connectée à votre magnétoscope, voir page 21-23. Pour désactiver la fonction OTR, appuyez sur la touche (Stop) pendant env. 5 secondes.

Si votre enregistrement n'apparait pas à l'écran de votre téléviseur, pressez la touche TV/VCR. « VCR » s'allume sur l'afficheur de leur magnétoscope.

Horloge / compteur de bande / temps de bande restant - page 14 PAL/SECAM - page 6.

De cassettes

Un réglage correct de l'heure et de la date est indispensable pour pouvoir effectuer des enregistrements différés. Chargez une cassette munie de sa languette de protection (page 15) et offrant une durée d'enregistrement suffisante.

Enregistrement différé à l'aide des codes showview

CODE SHOWVIEW 83077----

0-9: CODE SHOWVIEW

CORRIGER OK: ENTREE

MENUE: FIN

Lancez le menu ShowView.

Composez le numéro figurant dans votre revue TV à côté de l'émission que vous désirez enregistrer...

... et validez votre choix.

Type d'enregistrement

UNIQUE

HEBDOMADAIRE

QUOTIDIEN(LUN-VEN)

QUOTIDIEN(LUN-SAM)

QUOTIDIEN(LUN-DIM)

PR+/-CHOIX

OK: ENTREE

MENUFIN

Choisissez le mode d'enregistrement :

« Unique », « Hebdomadaire » ou « Quotidien »

... et validez votre choix.

Programme (UNIQUE)

THEUIRE DELE

DATE

VITESSE

PDC

PR+/-: REG

0-9 : REGLAGE(PR)

←/→: CC

OK: ENTREE

0301-06

21:20 22:20

11/02(DIM)

MAR

MENUFIN

Pour modifier votre programmation,

allez à l'endroit désiré avec ⇐ / ⇒

Modifiez votre entrée avec PR + / - ou les touches

numériques.

Pour activer votre programmation, appuyez sur

jusqu'à l'apparition d'«OK: entrée» à la

dernière ligne du menu.

Validez votre choix.

Les signaux PDC sont diffusés par certains émetteurs pour permettre l'enregistrement à l'instant précis ou l'émission début réellement quel que soit son retard. L'heure de début d'émission étant l'heure PDC, il convient donc de l'entrer sans erreur. Si l'émetteur ne diffuse pas de signaux PDC, votre magnétoscope commencera l'enregistrement à l'heure que vous avez programmée. Pour débuter l'enregistrement à un autre moment ou n'enregistrer qu'une partie de l'émission, désactivez PDC, sinon le magnétoscope n'enregistrera pas. Si vous ne disposez pas des codes ShowView, effectuez une programmation normale, page 12. En cas d'erreur, revenez en arrière avec et recomposez le numéro. Si aucun numéro de chaine ne s'affiche sous «PR» dans le menu de modification (3ème à partir du haut), c'est que votre magnétoscope ne connaît pas encore le numéro sous lequel est mémoiré l'émetteur en question. Introduisez-le, et il sera définitivement mémoiré pour vos futures enregistrements. Pour enregistrer par ex. à partir d'un récepteur satellite raccordé, sélectionnez sous «PR» la mémoire calculable du récepteur ou bien «AV2», (selon que le récepteur est raccordé par l'intermédiaire d'un cable d'antenne ou d'un cordon péritel). Laissez allumé le récepteur satellite avec le programme désiré. Le magnétoscope signale les recoupements d'enregistrements différés. Pour annuler l'enregistrement, appuyez sur le touche (Stop) pendant plus de 5 secondes. ShowView est une marque déposée et licenciée par Gemstar Development Corporation.

Un réglage correct de l'heure des chaînes et de la date est indispensable pour pouvoir effectuer des enregistrements différés. Chargez une cassette munie de sa languette de protection (page 15) et offrant une durée d'enregistrement suffisante.

Programmation d'enregistrement normale

Affichez MENU PRINCIPAL du magnétoscope et sélectionnez « PROGRAMMATION »

Choisissez le mode d'enregistrement : « Unique », « Hebdomadaire » ou « Quotidien »

... et validez votre choix.

Introduisez successivement :

le numéro de la chaîne, l'heure de début de l'émission, l'heure de fin de l'émission, la date de diffusion de l'émission, si ce n'est pas aujourd'hui. Le cas échéant, sélectionnez VL(LP) pour effectuer un enregistrement de longue durée Le cas échéant, désactivez le signal PDC (page 11).

Pour modifier votre programmation, allez à l'endroit voulu à l'aide des touches /

Modifiez le réglage à l'aide des touches PR +/- ou numérotées.

Pour activer votre programmation, appuyez sur ← ou → jusqu'à l'apparition d'OK: entrée » à la dernière ligne du menu.

Validez votre choix.

Eteignez votre magnétoscope.

Attendez une seconde après l'introduction d'un numéro à un chiffre. En cas d'erreur, revenez à l'emplacement en question à l'aide des touches ← / → et modifiez le réglage. Le magnétoscope signale les recoupements d'enregistrements différés. Faute de correction des horaires, il enregistrera intégralement la première des émissions programmées. Le magnétoscope éjectera les cassettes dont la languette de protection a été retirée (page 15). Si la durée restante sur la cassette est insuffisante, le magnétoscope passera automatiquement en mode «VL» (LP) pour doubler la durée d'enregistrement. Pour annuler l'enregistrement, appuyez sur la touche (Stop) pendant plus de 5 secondes.

Liste des programmations - modifier ou effacer des programmations

Affichez MENU PRINCIPAL et sélectionnez

PROGRAMME.

Cherchez l'entrée que vous désirez modifier ou effacer.

Pour effacer cette programmation, appuyez sur la touche 0 et validez en pressant OK.

Pour modifier votre programmation,

allez à l'endroit voulu à l'aide des touches /

Modifiez les réglages à l'aide des touches PR +/- ou des touches numérotées.

Pour activer votre programmation, appuyez sur les touches ou jusqu'à l'apparition d'OK: entrée » à la dernière ligne du menu.

Validez vos programmations en pressant OK et sortez du menu.

Autres fonctions

Le compteur fonctionne en temps réel à partir du chargement de la cassette. Attention : il ne s'agit pas nécessairement du début de la bande ! Les passages non enregistrés de la bande ne sont pas comptés. Lorsqu'on bobine au-delà de 0:00:00, le compteur poursuit avec valeurs négatives (par ex. -0:01:15).

Affichage de l'horloge / du compteur

1ère pression: heure et date et état actuel heure et Date 2ème pression: compteur et état actuel Compteur 3ème pression: Retour à l'image normale.

Si vous n'utilisez pas l'une des options « Lecture », « avance rapide » ou « rembobiner », le temps restant n'apparaîtra pas.

Temps de bande restant et durée d'enregistrement des cassettes

Dans le "MENU PRINCIPAL", CHOISSEZ "Contrôle cassette" (paramètres de la cassette.

Cette fonction est utile lorsqu'il vous souhaitez que le magnétoscope affiche le temps restant à partir de la position actuelle de la cassette (pour savoir s'il y a suffisamment d'espace pour l'enregistrement, par exemple).

Pour être sûr que le temps restant affiché est exact, sélectionnez la durée qui correspond à la cassette qui se trouve dans le magnétoscope en sélectionnant cette fonction jusqu'à ce que la durée correcte s'affiche.

Le temps de bande restant ne peut s'afficher que si une cassette est chargée.

Accès à la position 0:00:00 du compteur

Le magnétoscope bobine la cassette jusqu'à la position 0:00:00 du compteur et s'arrête.

Mise à 0:00:00 du compteur

Pour remettre le compteur à zéro.

Langues du menu

Affichez MENU PRINCIPAL du magnétoscope et sélectionnez « Réglage Magnétoscope », puis « Choix Langage ».

Choisissez votre langue.

La langue du menu change immédiatement.

Verrouillage infantile

Appuyez sur cette touche pendant env. 5 secondes.

Les touches de votre magnétoscope sont maintenant verrouillées, les enregistrements différés sont toutefois effectués normalement. Rangez la télécommande à un endroit sûr.

Pour désactiver le verrouillage infant, pressez à nouveau cette touche pendant env. 5 secondes.

Cassettes

N'utilisez que des cassettes de qualité marquées du logo VHS.

Poussière et humidité nuisent à vos cassettes. Veillez à les tenir à l'écart de champs magnétiques ou électriques, des haut-parleurs, des moniteurs ou des écrans d'ordinateurs, par exemple. Rangez toujours vos cassettes dans leurs boîtiers en prenant soin de les rembobiner à fond avant de les disposer bobine pleine vers le bas.

Vous pouvez protéger les enregistrements auxquels vous tenez particulièrement afin qu'ils ne soient pas effacés en retardant la languette de protection située sur le côté de la cassette (certaines cassettes disposent d'un système de languette coulissante).

Pour réenregistrer une cassette démunie de sa languette de protection, collez un morceau de ruban adhésif sur l'encoche de sécurité.

et...

Atténuation de la luminosité de l'afficheur

L'afficheur de votre magnétoscope diminue lorsqu'il est en mode veille. La luminosité de l'afficheur diminue.

Mise hors tension automatique

En l'absence de réception d'une émission ou de lecture d'une cassette pendant plus de 5 minutes, le magnétoscope s'arrête automatiquement.

Fonctions

Le magnétoscope enregistre toujours l'ensemble des types de sons diffusés par un émetteur. Un magnétoscope mono autorise seulement une écoute mono classique de vos cassettes.

Le système hi-fi

En plus de la piste son monophonique normale des magnétoscopes VHS, votre appareil dispose d'un système Hi-Fi de haut niveau.

Il vous permet ainsi de profiter pleinement :

de films avec un son stéreo excellent, d'enregistrements de longs concerts avec un son stéreo de grande qualité, de films avec un son surround impressionnant (équipement surround nécessaire), de films diffusés en double langage (2 canaux son, bilingue), par ex. une version originale et une version synchronisée, de cassettes VHS avec un son Hi-Fi stéreo ou un son normal.

Les modes sonores

Cassette à l'arrêt, votre magnétoscope affiche l'offre de l'émetteur.

Au changement de chaîne, voire lorsque l'émetteur change de mode sonore, le magnétoscope fournit des informations sur le programme et le son diffusé. Vous pouvez également obtenir ces indications en pressant la touche A. SEL.

"STEREO" = stéréo "BIL I"/"BIL II" ≡ bilingue pas d'indication ≡ son monophonique Pendant la lecture, le magnétoscope affiche le son enregistré sur la cassette. Vous pouvez également obtenir ces indications en pressant la touche A. SEL. "Hi-Fi" = stéréo/bilingue pas d'indication = son monophonique

Les options d'écoute

1-4X

En cas de son stéréo :

(Lecture- "Hi-Fi" / émission- "STEREO"): Hi-Fi stéreo → uniquement canal gau → uniquement canal droit → piste : VHS normale.

1-4x

En cas de son deux canaux :

Langue principale (synchronisée) langue annexe (originale) les deux versions off.

En cas de son monophonique, pas de sélection possible.

Réglage de

NOUVELLES CHAINES

Allumez le téléviseur et le magnétoscope. Sur votre téléviseur, sélectionnez l'image en provenance du magnétoscope en tapant le numéro de la chaîne vidéo ou en pressant la touche AV (audio/video). « AV » ne doit pas avoir été sélectionné (au moyen de la touche AV du magnétoscope).

Réglage des chaînes

MENU

PREREGLAGE PR.

AUTO MEMO

→PREREGLAGE MANUEL MENDELLA 250

Affichez le MENU PRINCIPAL et sélectionnez « Préréglage PR. »

PREREGLAGE MANUEL

Sélectionnez « Préréglage

Manuel

PREREGLAGE MANUEL

PR29

-29

program

PR+/: RECH. HAUT/BAS

: MODIF. NOM

: VERIF. PR

OK: ENTREE

MENUFIN

Choisissez une mémoire

programmable vide. "P-XX" or

"P-XX"...

L'idéal est d'opter pour un même

numéro de chaîne sur le téléviseur

le magnétoscope

... et valide.

PREREGLAGE MANUEL

PR29

SECAM

V-3

68%

Réglez la chaîne de votre choix.

PREREGLAGE MANUEL

PR29 P-29

Appuyez sur la touche pour

faire apparaître le programme.

Si ce n'est pas la bonne chaîne ou si

l'image est perturbée, poursuivez la

L'image: est perturbée.

Mémorisez la chaîne désirée

dès que vous l'avez trouvée.

Nom de la chaîne - voir paragraphe

suvant.

PR+/RECH. HAUT/BAS

→ : MODIF. NOM

←: VERIE. PR

OK: ENTREE

MENUFIN

Recherche d'autres chaînes

(en recommencer à partir du)

point 3 ci-dessus) ou

sortez du menu.

Noms de chaînes

Si votre magnétoscope n'affiche aucun nom de chaine ou un nom de chaine incorrect, vous pouvez facilement résoudre ce problème. Dans le menu "PREREGLAGE MANUEL.", sélectionnez "→: modif. nom".

Lancez ce menu s'il n'est pas déjà affiché à l'écran (comme sur la page ci-contre).

Sélectionnez « modif. nom ». Cherchez le nom dans la liste intégrée ou...

... ou sélectionnez « → correct. nom » puis entrez un nom de 4 caractères.

Sélectionnez les lettres à l'aide des touches PR +/-, puis passez à la position d'introduction

suivant à l'aide des touches /.

MENUE

Validez et sortie du menu.

Le système de réglage automatique du magnétoscope assure normalement un accord idéal des chaînes. Un réglage manuel est parfois utilisé dans les régions représentant de mauvaises conditions de réception. Sélectionnez la chaîne et ajustez-la au moyen des touches /. Mémorisez votre réglage en introduisant une nouvelle fois le numéro de la mémoire calculable. Pour installer toutes les chaînes disponibles dans toute région, voir page 5. Pour trier ou supprimer les chaînes, reportez-vous à la page 20.

Réglage de

NOUVELLES CHAINES

Trier les emplacements des programmes

Si les numéros d'emplacement des chaînes du magnétoscope diffèrent de ceux du téléviseur, vous pouvez le corriger.

Pour ce faire, déplacez les chaînes vers les numéros corrects jusqu'à ce qu'elles soient disposées comme vous le souhaitez.

Dans le MENU PRINCIPAL, sélectionnez « PréRéglage PR. », puis « Mise en place PR. »

Sélectionnez la chaîne dont vous pouvez modifier le numéro. Validez.

Déplacer la chaîne sur la mémoire programmable désirée.

Validate.

Effacer des emplacements de programme

Dans le MENU PRINCIPAL, sélectionnez « Préréglage PR. », puis « Annulation PR. »

Recherche la chaîne (numéro d'emplacement) que vous désirez effacer.

Vérifiez le programme.

Effacez.

Éteindre tous les composants avant de brancher ou débrancher les câbles de raccordement.

Copie

autre magnétoscope

décodeur de chaîne à péage

(Canal+)

camscope

platine laser

récepteur satellite

(aussipage11)

Reportez-vous à la page 23

Amplificateurs audio

TELEVISEUR

(autre magnétoscope)

Pour effectuer une copie sur votre magnétoscope à partir d'un autre magnétoscope, connectez les deux appareils avec un cable reliant les connecteurs EURO AV (péritel) et Sélectionné le programme "AV1/AV2" ou "AVF" (connecteurs frontaux) à l'aide des touches [AV], [PR+/-] ou [00]. Reglez l'autre magnétoscope sur lecture et le-vous sur enregistrement. Pour copier une cassette sur un autre magnétoscope à partir du, connectez les 2 appareils en reliant leurs connecteurs EURO AV (péritel). Sur l'autre magnétoscope, Sélectionnez l'entrée (« AV ») et démarrez l'enregistrement. Sur votre magnétoscope, recherche la série que vous désirez copier et démarrez la lecture.

BRANCHER

et copier

Montage de séquences

Pour réaliser votre propre film à partir de séquences tournées, par exemple, avec un caméoscope, utilisez la fonction d'assemblage perennial des raccords sans alternation de l'image :

Servez-vous des modes lecture (pages 6/7) pour rechercher l'emplacement où vous désirez insérer (copier) la nouvelle série.

Un peu avant ce point précis, commutez le magnétoscope en pause avec [n] (ne pas l'arrêter!).

Maintenant, commencez directement l'enregistrement.

Pour obtenir plusieurs résultats, la cassette source à partir de laquelle vous enregistrez doit être en mode lecture lorsque vous démarrez l'enregistrement.

Réglage de CANAL+ (paramètre principal)

Le décodeur est raccordé à la prise DECODER du magnétoscope (voir page 4)

MENU

Pour Canal+ << Mise en Place C>> doit être régle sur "Canal+ MAR" pour être reconnectu en tant que chaine Canal+.

Appuyez sur la touche OK de la chaîne Canal+.

Secteur

L'afficheur du magnétoscope ne s'allume pas.

Le magnétoscope ne fonctionne pas.

Enregistrement

Il ne démarre pas.

La cassette passée en mode lecture ou est éjectée.

Lecture

Pas d'image.

Mauvaise qualité d'image.

Mauvaise qualité d'image en mode pause.

Général

Impossible d'insérer une cassette.

Impossible de rembobiner, d'avancer, de lire la cassette.

Les enregistrements différés ne s'effectuent pas correctement.

Le magnétoscope émet un bruit en mode arrêt.

Le message « ERR » apparaît sur l'afficheur.

Le cordon d'alimentation n'est pas raccordé à la prise secteur. - De la condensation s'est peut-être formée dans l'appareil à son passage de l'extérieur dans une pièce chaude. Attendez que le magnétoscope et les cassettes se mettent à température ambiante.

Une cassette est-elle chargée ? - La languette de protection de la cassette doit être retirée. Collez un morceau de ruban adhésif sur l'enclos de sécurité (page 15). - Pressez la touche TV/VCR - « VCR » apparait sur l'afficheur du magnétoscope. - Les chaînes ont-elles été installées sur le magnétoscope ? (page 5) ? La bande est-elle enregistrée ? Utilisez les touches PR + / - pour régler l'image si des rayures horizontales apparaissent. - La cassette est-elle de mauvaise qualité ou la bande distendue ? Essayez avec une autre cassette. Essayez une autre cassette. Les têtes vidéo pourraient être encrassées. Dans ce cas, adressez-vous à VOYRENEUR.

• Appuyez à plusieurs reprises sur la touche Pause. Régler la qualité de l'arrêt sur image au moyen des touches PR +/-
• Les piles sont-elles usées?
• La distance entre la télécommande et le magnétoscope est-elle supérieure à sept mètres?
• Y a-t-il un obstacle quelconque entre la télécommande et le magnétoscope?

Avez-vous déjà chargé une cassette? Un symbole de cassette apparait sur l'afficheur. La cassette est déjà entièrement bobinée/rembobinée. La date et l'heure sont-elles correctement réglées (page 9)? - Après environ cinq minutes sans lecture ni enregistrement, le magnétoscope détecte une anomalie et coupe le moteur. C'est le signe de conditions anormales. Une simple pression sur une touche suffit généralement pour supprimer le problème et mettre le magnétoscope en veille pour plus de sécurité.

Piles de la télécommande

Insérer les piles en respectant les repères de polarité « + » et « - »

Apportez votre contribution active à la protection de l'environnement et ramenez les piles usées à votre revendeur. Elles renferment en effet des matières toxiques et nécessitant des mesures de tri spéciales. N'employez que des piles absolument identiques, que vous retirerez de la télécommande en cas de non-utilisation prolongée du magnétoscope.

Lecture

Le téléviseur et le magnétoscope sont allumés. Sur votre téléviseur, sélectionnez l'image en provenance du magnétoscope en tapant le numéro de la chaine vidéo ou en pressant la touche AV (audio/vidéo).

Démarrez la lecture.

Coupez la lecture.

À partir du mode ARRET, bobinez ou rembobinez la cassette.

Arrêt sur image à partir du mode lecture.

Chaque pression sur cette touche permet de passer à l'image suivante.

Une pression sur la touche (PLAY) permet de revenir à la lecture normale.

Pendant la lecture, la recherche image est possible en deux vitesses avant ( ) ou arrêt

(▲). La vitesse change à chaque pression sur cette touche.

Une pression sur la touche (PLAY) permet de revenir à la lecture normale.

Pendant la lecture, 6 vitesses de ralenti sont disponibles (1/15, 1/10, 1/5, 1/30, 1/25, 1/20, 1/15,...). La vitesse change à chaque pression sur cette touche.

Une pression sur la touche (PLAY) permet de revenir à la lecture normale.

Sélectionnez INDEX+ ou INDEX pour rechercher vers l'avant ou vers l'arrière?

Le magnétoscope bobine la cassette jusqu'au début de chaque séquence, passe en mode lecture pendant env. 6 secondes et bobine jusqu'à la séquence suivante.

Une fois arrivé à la séquence recherchée, appuyez sur la touche (PLAY).

Enregistrement immédiat

Les chaînes TV doivent avoir été régées sur le magnétoscope (page 5). Allumez le magnétoscope. A votre gré, sélectionnez sur votre téléviseur l'image en provenance du magnétoscope en tapant le numéro de la chaine video ou en pressant la touche AV (audio/video), regardez un quelconque programme TV ou arrêtez votre téléviseur.

Insérez une cassette munie de sa languette de protection (page 15).

Sélectionnez la chaîne que vous désirez enregistrer.

Si le programme à enregistrer est très long, doublez la durée d'enregistrement disponible au moyen de la touche "LP" (Long Play).

Jusqu'à 8 heures d'images avec une cassette E-240.

Démarrez l'enregistrement.

Appuyez sur cette touche si vous souhaitez interrompre l'enregistrement quelques instants, puis continuez.

Arrêtez l'enregistrement.

Enregistrement rapide OTR (one touch recording)

Sélectionnez la chaîne. Chaque pression sur cette touche prolonge la durée d'enregistrement de 30 minutes.

Il est possible d'enregistrer jusqu'à 10 heures.

Enregistrement différé à l'aide des codes showview

Un réglage correct de l'heure et de la date est indispensable pour pouvoir effectuer des enregistrements différés. Chargez une cassette munie de sa languette de protection (page 15) et offrant une durée d'enregistrement suffisante.

Programmation d'enregistrement normale

Un réglage correct de l'heure des chaînes et de la date est indispensable pour pouvoir effectuer des enregistrements différés. Chargez une cassette munie de sa languette de protection (page 15) et offrant une durée d'enregistrement suffisante.

SV/V+

Lancez le menu ShowView.

Composez le numéro figurant dans votre revue TV à côté de l'émission que vous désirez enregistrer...

... et validez votre choix.

Choisissez le mode

d'enregistrement :

... et validez votre choix.

Pour modifier votre programmation, allez à l'endroit voulu avec /

Modifiez votre entrée avec PR +/- ou les touches numériques.

Pour activer notre programmation,

appuyez sur ⇐ ou ⇒ jusqu'à

l'apparition d'OK : entrée » à la quatrième ligne du menu.

Validez vos choix.

Eteignez le magnétoscope.

MENU

Affichez MENU PRINCIPAL du magnétoscope et sélectionnez

PROGRAMMATION.

Choisissez le mode d'enregistrement :

« Unique », « Hebdomadaire » ou « Quotidien »

... et validez votre choix.

Introduisez successivement :

le numéro de la chaîne, l'heure de début de l'émission, l'heure de fin de l'émission, la date de diffusion de l'émission, si ce n'est pas aujourd'hui. Le cas échéant, selectionnez VL(LP) pour effectuer un enregistrement de longue durée Le cas échéant, désactivez le signal PDC (page 11).

Pour modifier votre programmation, allez à l'endroit voulu à l'aide des touches /

Modifiez le réglage à l'aide des touches PR +/- ou numérotées.

Pour activer votre programmation, appuyez sur ← ou → jusqu'à l'apparition d'OK: entrée » à la dernière ligne du menu.

Validez vos choix.

Eteignez le magnétoscope.

Accord fin (chaînes) 19

Antenne 4

Bilingue. 6/16/17

Canal+ 4/19

Cassette munie de sa languette de protection 15

Chaine 5/18-21

Électronique 15

Compteur de bande 14

Condensation. Précautions d'emploi

EUROAV 4/21

Le Saut CM 7

Menu 3

Mire 21

Montage de séquences 22

Nettoyer. Précautions d'emploi

Numéro de mémoire programmable.... 5/18-21

OTR 10

PAL/SECAM 6

PDC 11

Peritel 4/21

Phase 6

Réglage de l'arrêt sur image 6

Satellite 9/21

Secteur 4/27

ShowView 11

Standby. Précautions d'emploi

Stereo 16/17

Temps de bande restante 14

Touche TV/VCR 6/10

TV 16:9 8

VL (LP, Long Play) 10-12

VN (SP, Standard Play) 10-12

Dimensions

L/H/P 360x90x288mm

Poids 3.85 kg

Vidéo

Système VHS

Vitesses VN/VL (SP/LP)

Secteur

Tension AC 230V~, 50 Hz

Consommation 17 W

Hi-Fi

Bande passante 20Hz-20KHz

Marge dynamique 80 dB mini.

Rapport signal/bruit 60 dB mini.

Système

Standard vidéo SECAM-L, PAL-B/G

(IMESECAM)

Gammes VHF 2-12,

UHF 21-69

CATV S1 - S41, x, y, z

(Hyperbande)

Memoires

programmables 99 + AUX

Général

Température 5 - 35°C

Hygrométrie < 80 %

Programmateur 8 programmations

1 mois, PDC

Sous réserve de modifications techniques.

DAEWOO ou pour aller plus vite

Insérer les piles en respectant les repères de polarité

Appuyez sur n'importe quelle touche pour mettre le magnétoscope sous tension.

Retirez le câble d'antenne du téléviseur et raccordez-le à la prise

«ANT. IN» de toute magnétoscope. 2 Reliez la prise «ANT. OUT» du magnétoscope et la prise d'antenne du

télévisuel au moyen du câble d'antenne court fourni.

3 Connectez un câble EUROAV(pentel) au connecteur "EUROAV" du magnétoscope et au connecteur AV du téléviseur.

Branchez le cordon d'alimentation dans la prise secteur et l'afficheur du magnétoscope s'allume.

---

CHOIX LANGUAGE

FRANÇAIS ENGLISH

Voilà l'image que vous voyez en allumant cette magnétique e

annee - Voit magnetoscope evoire teteviseur pour la premiere fois

Sélectionnez la langue à l'aide des touches PR+/-.

e quetrare

amurant - your tiveleviseur fois

Sélectionnez la des touches PR

1 + u8 = 1.5 1u > 3
