Marque	Albrecht
Modèle	AE 6290 CB
Type de produit	Radio CB mobile
Gamme de fréquences	26.965 – 27.405 MHz (bande CB 40 canaux AM)
Nombre de canaux	40 canaux AM
Puissance d'émission	4 W AM (ERP)
Alimentation	12 V CC (courant continu), polarité négative à la masse
Consommation électrique	En émission : environ 1,5 A ; en réception : environ 0,3 A
Dimensions (L x H x P)	200 x 60 x 160 mm
Poids	Environ 800 g
Connecteur d'antenne	SO-239 (PL-259 femelle)
Impédance d'antenne	50 Ω
Fonctions principales	Contrôle du volume, squelch (silenceur), sélecteur de canaux, fonction PA (sonorisation), indicateur de réception (S-mètre), modulation AM
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques ou abrasifs.
Sécurité	Ne pas ouvrir l'appareil sauf par un technicien qualifié. Respecter la polarité de l'alimentation.
Pièces détachées et réparabilité	Pièces détachées disponibles auprès du fabricant ou revendeur agréé. Réparation par un service technique qualifié.
Informations générales	Appareil de radiocommunication CB destiné à la liaison entre véhicules ou postes fixes. Conforme à la réglementation européenne.

FOIRE AUX QUESTIONS - AE 6290 CB ALBRECHT

Comment brancher l'antenne sur le Albrecht AE 6290 CB ?

L'antenne se connecte via le connecteur SO-239 à l'arrière de l'appareil. Utilisez un câble avec fiche PL-259. Assurez-vous que l'impédance de l'antenne est de 50 ohms.

Quelle est la portée maximale de cette radio CB ?

La portée varie selon les conditions : en mobile, de 5 à 15 km ; en conditions favorables (sans obstacle), jusqu'à 30 km. Avec une antenne fixe, la portée peut être plus grande.

Puis-je utiliser cette radio avec une alimentation secteur ?

Oui, à condition d'utiliser un adaptateur 12V CC capable de fournir au moins 2A. Branchez la prise dans l'allume-cigare ou directement sur la batterie.

Comment régler le squelch sur le AE 6290 CB ?

Tournez le bouton SQUELCH dans le sens horaire jusqu'à ce que le bruit de fond disparaisse. Ne le tournez pas trop loin pour ne pas perdre les signaux faibles.

Que faire si la radio ne s'allume pas ?

Vérifiez d'abord le fusible (généralement 2A). Assurez-vous que l'alimentation 12V est correctement branchée et que la polarité est respectée (fil rouge positif, noir négatif).

Comment utiliser la fonction PA (sonorisation) ?

Branchez un haut-parleur externe (8 ohms, 4W) sur la prise PA SP à l'arrière. Mettez l'interrupteur PA sur ON. Parlez dans le microphone ; le son sortira par le haut-parleur.

Le AE 6290 CB est-il compatible avec les antennes magnétiques ?

Oui, à condition que l'antenne ait une impédance de 50 ohms et un connecteur PL-259. Les antennes magnétiques pour CB conviennent parfaitement.

Comment nettoyer l'appareil sans l'endommager ?

Utilisez un chiffon doux légèrement humide (pas mouillé). N'utilisez jamais de produits chimiques ou abrasifs. Évitez que du liquide pénètre dans l'appareil.

Puis-je remplacer le microphone d'origine ?

Oui, le connecteur du microphone est un jack 6,35 mm (ou parfois 5 broches selon version). Vérifiez le brochage. Un micro CB standard à électret convient.

Quelle est la réglementation pour utiliser le AE 6290 CB en France ?

Cet appareil est conforme à la norme EN 300 135 et peut être utilisé sans licence en France sur les 40 canaux AM, sous réserve de respecter la puissance maximale de 4W.

MODE D'EMPLOI AE 6290 CB ALBRECHT

ALBRECHT AE 6290 VOX

The first Albrecht CB radio with integrated repeater/relay function.

With the new repeater function of the AE 6290, you can achieve almost twice the range compared to normal CB radio operation.

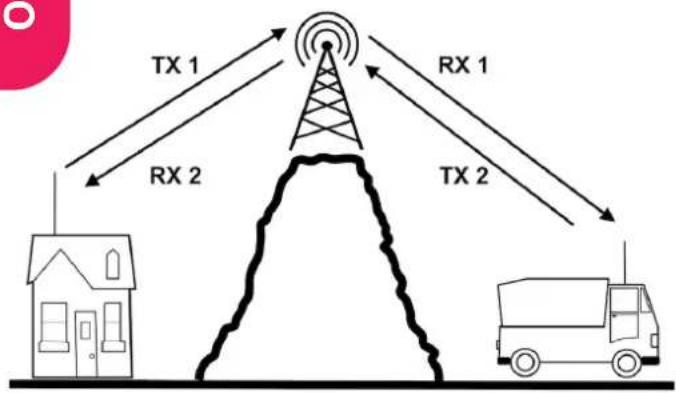

In repeater mode, transmission takes place on one channel and reception on a second channel. The radio automatically switches back and forth between the two channels. This enables communication with weaker, more distant radio stations that are located within the range of a relay. This significantly increases the radio range.

KEY FEATURES

VOX hands-free function

Enables hands-free operation for safe and comfortable driving

Relay amplifier function

Amplifies signals via relay stations for extended range

Automatic noise filter (ASQ)

Automatic suppression for clear reception without manual adjustment

CTCSS/DCS tone filter

filters only suitable signals in busy channels for interference-free reception

ALBRECHT

AE 6290 VOX

FEATURES

• Multi-standard CB radio with all European frequencies
  • Operation via CB radio relays/repeaters, freely programmable channels
• Repeater function also possible with CTCSS/DCS tones
• Talk Back - Function for checking your own modulation
  • Automatic squelch ASQ
  • High-Cut: (disturbing) high frequencies are filtered out
• RF gain
• Up/down buttons on the device and microphone
  • 8 colours available for display lighting
  • Dimensions WxDxH: 124 x 101 x 36 mm
• Weight: 428 g

SCOPE OF DELIVERY

AE6290 CB radio, RJ45 microphone with up/down buttons, microphone holder, power cable, mounting bracket, manual

Item no.: 12629
